Доборные элементы для кровли из металлочерепицы: монтаж капельника, торцевой (ветровой) и карнизной планки

Материалы и габариты

Для изготовления этого вида планки применяется тот же материал, что и для металлочерепицы – оцинкованная сталь, с различным покрытием:

Пурал, продляющий срок службы до 50 лет. Для изготовления этого покрытия используется полиуретан, с добавлением полиамида и акрила. Материал, обработанный пуралом, устойчив к воздействию ультрафиолетом, химическими веществами, кислотами и перепадам температур. Особенно хорошо он зарекомендовал себя при использовании в морском климате. Единственный недостаток карнизных планок, покрытых пуралом, это дороговизна. PVDF – до 40 лет. Эта защитная основа изготовлена из поливинилфторида, с небольшим добавлением акрила. Эффективно оберегает сталь, как от механических, так и немеханических повреждений. Не выгорает под воздействием прямых солнечных лучей. Полиэстер – до 20-25 лет. Самое дешевое покрытие для оцинкованной стали, поэтому самое востребованное. Тем не менее, полиэстер хорошо справляется со своими функциями. Он эффективно защищается металл от коррозии, перепадов температур и воздействия ультрафиолетом. Основным недостатком этого материала является его низкая устойчивость к механическим повреждениям

Поэтому при монтаже свеса, покрытого полиэстером, следует соблюдать осторожность. Менее популярные покрытия, используемые для карнизных планок, это матовый полиэстер и пластизол

Менее популярные покрытия, используемые для карнизных планок, это матовый полиэстер и пластизол.

Стандартная длина изделия составляет 50-60 см, но в строительных магазинах встречаются планки длиной более 2 м. Изгиб может быть от 90 до 135°, толщина металла от 0,4 мм.

Если стандартные размеры не устраивают покупателя, то можно заказать планку необходимой длины у производителя.

Гарантия производителя

Срок действия гарантии зависит от вида полимерного покрытия, типа изделия и климатических особенностей местности (применяется территориальное зонирование, основным критерием которого является степень удаленности от берега моря).

	Гарантийный срок (лет)
Внешний вид	Технические характеристики
Вид покрытия/изделия	Внутренняя зона (более 3 км от берега моря)	Внутренняя зона (более 3 км от берега моря)	Приморская зона (менее 3 км от берега моря)
Solano e30	25	50	15
GraniteHDX	20	35	10
Velur	10	20	5
Colority Print	10	20	5
dp	10	20	5
Полиэстер	10	20	5
Цинк GL	—	5	2
Водосточная система Granite	10	25	10
Водосточная система Aluzinc	10	25	10

С условиями предоставления фирменной гарантии на металлочерепицу Гранд Лайн можно ознакомиться при покупке в офисах продаж компании Строймет (подробная информация содержится в гарантийных талонах).

Монтаж фасадных панелей Нордсайд
Монтаж сайдинга Нордсайд
Пленка Tyvek
Инструкции по монтажу металлочерепицы
Битумная черепица Tegola
Альбом Тегола
Битумная черепица Ruflex
Гибкая черепица Shinglas
Гонтовая кровля Kerabit
Профнастил
Профнастил Grand Line
Системы водостока Siba
Системы водостока Scala
Система водоотвода Gidrolica
Чердачные лестницы Fakro
Вентиляция Vilpe
Вентиляция Ridge Master
Вентиляция Tegola
Сайдинг Docke
Сайдинг Mitten
Сайдинг Kaycan
Сайдинг Grand Line
Металлосайдинг Grand Line

Главная > Инструкции по монтажу > Металлочерепица

Правила установки ветровой планки на кровлю, покрытую ондулином

Ондулин представляет собой листы волнистого битумного картона, которые еще называют «еврошифером». Процесс установки ветровой полосы начинается с оборудования обрешетки кровли. После чего закрепляется доска к обрешетке крыши, непосредственно к которой и закрепляется защитная полоса в дальнейшем. Параллельно к этой доске располагают две рейки, на которые будет осуществляться установка защитной полосы. Перед этим необходимо произвести укладку ондулина в соответствии со всеми правилами. При этом не закрепляют две крайние волны, которые находятся ближе к торцевой доске. После чего укладывают торцевую полосу снизу-вверх в нахлест. В качестве крепежей используют гвозди, шляпки которых после обрабатывают краской.

Для создания особого внешнего вида применяют специальные декоративные элементы, которые могут крепится к готовой ветровой планке или быть непосредственно частью ее. Первый вариант более приемлем, так как в этом случае планка остается на месте при демонтаже украшения если это будет необходимо. Внешне такие декоративные элементы напоминают кружево или древесину, но могут быть выполнены по вашему индивидуальному заказу. Такие элементы не только будут эстетическим дополнением к внешнему виду дома, но и дополнительно защитят кровлю здания от атмосферного воздействия.

Торцевая планка для металлочерепицы: размеры и монтаж

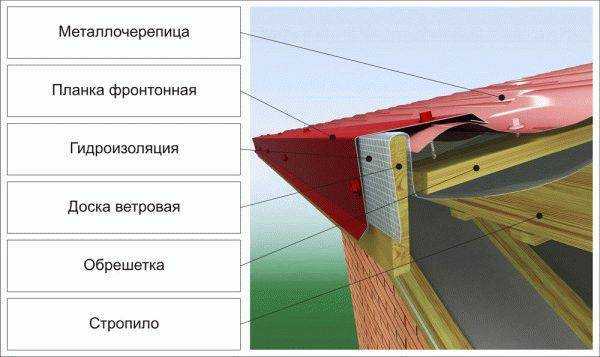

Торцевая, или фронтонная планка для металлочерепицы крепится к ветровой доске и служит для защиты фронтонного свеса скатной кровли от дождя, ветра и снега. Кроме того, она имеет и эстетическую функцию, прикрывая от взгляда край кровельных листов, обрешетку и стропила.

Правильное крепление торцевой планки металлочерепицы позволит существенно продлить срок службы крыши и повысить ее герметичность.

Конструкция и назначение

Торцевая планка для металлочерепицы производится из того же материала, что и основной кровельный лист. Это оцинкованный тонколистовой прокат, покрытый грунтом, краской и защитным полимерным слоем. Она подбирается под цвет металлочерепицы, поэтому лучше покупать кровельный лист и доборные элементы от одного производителя.

Планка представляет собой продолговатый лист металла, согнутый вдоль длинной стороны. Края его отбортованы, на верхней и нижней кромке отогнуты небольшие юбки, отводящие воду от стены.

Основная функция фронтонной планки – закрыть подкровельное пространство с торца ската от воздействия атмосферных явлений. Ветер, задувая под профиль, создает подъемную силу и постепенно расшатывает крепление листов. Свободная циркуляция воздуха также повышает уровень тепловых потерь. Дождь и снег, попадающий под листы при сильном боковом ветре, повышает влажность и создает условия для гниения и возникновения плесени.

Кроме защитной, торцевая планка для металлочерепицы несет и эстетическую функцию. Она закрывает от взгляда неприглядные внутренности фронтона: изнанку листов, доски обрешетки и мембраны гидроизоляции. Торцу кровли придается завершенность и четкие линии.

Установка торцевой планки на металлочерепицу необходима в любом климате. Без нее сокращается срок службы кровли, в линия торца выглядит неаккуратной.

Размеры торцевой планки

Большинство производителей выпускают элементы стандартных размеров:

толщина листа: 0,4-0,6 мм,
длина: 2000 мм,
ширина: 60-150 мм
высота: 40-90 мм,
длина юбки: 18 мм
угол верхней юбки: 135 о ,
угол нижней юбки: 45 о .

При желании можно заказать у производителя планку торцевую и по индивидуальным размерам.

Монтаж торцевой планки на металлочерепицу

Как установить торцевую планку?

Установка начинается на этапе проектирования. Нужно предусмотреть короб подшивки свеса и фронтонную доску, к которой и будет крепиться элемент. Торцы досок обрешетки должны быть выровнены, и к ним закреплена фронтонная доска. Как правильно подойти к процессу? Действовать нужно в такой последовательности:

монтаж торцевой доски металлочерепицы и подшивка свеса,
установка металлочерепицы (кроме конька),
монтаж торцевой планки металлочерепицы.

Начинают его с нижнего среза ската. Первый элемент тщательно выравнивают относительно кромки фронтона. Как крепить деталь? На одну сторону планки достаточно 4-5 кровельных саморезов. Они завинчиваются в волну металлочерепицы, а боковая поверхность крепится к фронтонной доске.

Важно! Следует использовать шуруповерт с регулируемым крутящим моментом. Перетянутые саморезы будут деформировать лист, а недотянутые позволят ему хлопать на ветру. Это может привести к отрыву детали и ее падению

Это может привести к отрыву детали и ее падению.

Далее вдоль кромки изделия натягивают разметочный шнур до конька крыши. Ориентируясь на него, крепится следующий элемент с нахлестом в 10-15 см, в зависимости от угла уклона ската. Последняя деталь обрезается по размеру так, чтобы сформировать коньковый узел. В случае прямого конька боковая часть планки будет играть роль торцевой заглушки. Для полукруглого или фигурного конька применяется специальная заглушка.

Установка торцевой планки на металлочерепицу – относительно несложная работа. Она вполне по плечу домашнему мастеру, владеющему общестроительными навыками

В ее ходе важно соблюдать аккуратность, ставить элементы, ориентируясь по разметочному шнуру и не допускать перекоса деталей. Тогда кровля из металлочерепицы будет служить долго и надежно. При работе на кровле необходимо соблюдать правила техники безопасности, использовать исправные лестницы, страховочный пояс, каску и нескользящую обувь

При работе на кровле необходимо соблюдать правила техники безопасности, использовать исправные лестницы, страховочный пояс, каску и нескользящую обувь.

Теги: #Как крепится ветровая планка

Основные требования при работе с металлочерепицей

Перевозка

Во избежание повреждений листы необходимо неподвижно зафиксировать в кузове автомобиля. При этом они должны полностью помещаться в кузове по длине (в противном случае на линии свеса возможны перегибы). Оптимальный режим движения транспортного средства: скорость не выше 80 км/ч, без резких разгонов и торможений.

Погрузочно-разгрузочные работы

Могут производиться вручную или с использованием спецтехники (автопогрузчиков, подъемных кранов с мягкими стропами). Упаковки выгружаются на ровную, чистую, сухую поверхность. Количество персонала при ручной разгрузке зависит от длины листов (1 человек на 2 пог. м, но не менее 2 человек на 1 лист). Переноска осуществляется в вертикальном положении. Запрещается волочить листы по земле и другим поверхностям.

Хранение

Листы металлочерепицы штабелируются с использованием деревянных брусков (укладываются в основании штабелей) и реек (укладываются между листами). Если хранение осуществляется на открытой площадке, необходимо обеспечить небольшой уклон листов по длине для стока воды. В непосредственной близости от места хранения запрещается проведение сварочных работ, а также других операций, способных повредить поверхность металлочерепицы.

Техника безопасности

Во избежание порезов об острые края металлочерепицы персонал должен работать в защитных перчатках. В процессе подъема листов на кровлю и их монтажа необходимо использовать страховочное оборудование. Запрещается проводить высотные работы в сложных погодных условиях (при сильном ветре, дожде, граде, снегопаде).

Крепеж

Для фиксации листов металлочерепицы используются саморезы из нержавеющей стали с полимерной прокладкой. Примерный расход – 6-7 саморезов на 1 кв. м.

Инструменты для монтажа металлочерепицы Grand Line


Электрические высечные ножницы	Насадка на дрель для резки металла	Шуруповерт

Клещи «Гофра»	Ручные ножницы по металлу	Ручные просечные ножницы по металлу

Рулетка с тряпичной лентой	Насадка на шуруповерт 8х45	Угловая шлифовальная машина

Обратите внимание! При резке металлочерепицы запрещается использовать углошлифовальные машины с абразивными кругами. Нарушение этого требования может привести к интенсивной коррозии изделий (из-за порчи цинкового слоя и полимерного покрытия)

Обзор цен и характеристик ветровых планок для профнастила

В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.

Правильная установка доборных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхнее строение здания приобретает способность надежно защищать дом от воздействия внешних факторов

Цена на каждый элемент в отдельности зависит от сложности его конструкции, но приобретение их неизбежно ввиду важности выполняемых функций

Виды и назначение доборных элементов

Важным фактором правильного подбора этих деталей является цветовое решение сооружения в целом, поэтому при их приобретении это свойство является одним из решающих. Как правило, доборные элементы идут в комплекте с кровлей, изготовленные из материала одного цвета.

Все финишные работы производятся установкой замыкающих деталей, придающих кровельному пирогу монолитность. Для кровли из профнастила они бывают:

Материалом для этих деталей является оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных качеств и антикоррозионных свойств материала, поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок. Цена представляется потребителю на каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки ненужных для конструкции кровли деталей не возникает.

Назначение и место установки ветровой планки

Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.

Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.

Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.

Назначение ветровой планки:

защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
крепление софитов, если таковые предусмотрены в конструкции кровли;
декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.

Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки.

Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.

Теплая кровля, даже если она устраивается в нежилом чердачном помещении, обеспечивает экономию энергоносителей примерно на 15 — 25 %, что постепенно оправдает понесенные затраты на ее устройство.

Надеемся, что приведенная информация будет полезной.

Установка ветровой планки

Торцевые планки монтируются на завершающем этапе строительства кровли, после укладки металлочерепицы. Ее установка предшествует лишь монтажу коньковой планки, завершающей кровельные работы. Существует определенная последовательность установки торцевой планки, которой следует придерживаться для обеспечения надежности конструкции.

Совет: ветровая планка должна накладываться выше обрешетки, и полностью перекрывать собой крайний лист металлочерепицы. Для обеспечения наилучшей герметизации торца крыши рекомендуется край металлочерепицы немного отогнуть вверх.

Порядок установки торцевой планки будет следующим:

Ветровая планка накладывается на угол кровли по направлению от карниза к коньку. Такой порядок крепления необходим для того, чтобы вода, стекающая по кровле вниз, не проникала под нижние планки. Она крепится саморезами к боковой стороне торцовой доски. Шаг крепления — около 40-45 см. Саморезы вкручиваются вначале только в одной плоскости. Тем самым обеспечивается нормальное натяжение металла. Если планку крепить одновременно сбоку и сверху, то на ней могут появиться вздутия. Это чревато последующим продуванием кровли.
Производится крепление планки сверху, к верхнему торцу доски.
Ветровая планка также должна быть соединена с гребнем металлочерепицы. Это обеспечивает лучшую герметичность прилегания планки к металлочерепице.
Следующая ветровая планка накладывается внахлест на уже закрепленную планку. Нахлест для ветровых планок должен составлять не менее 50 см. Данная планка крепится аналогично предыдущей.
Так производится укладывание всех планок до конька. Самая последняя планка подрезается на нужную длину.
Между ветровой планкой и листом металлочерепицы прокладывается слой уплотнителя. Это обеспечивает более эффективную герметизацию торцов кровли, а также предотвращает дребезжание металлических элементов кровли во время сильного ветра.

Если ветровая планка установлена правильно, кровля из металлочерепицы будет надежно защищена от всех атмосферных воздействий, и прослужит максимально отведенный ей срок.

Чтобы предать ограждению законченный вид и защитить его от негативных факторов следует установить планки для забора. Закрывающая планка чаще всего выполняется из оцинкованного металла с полимерным покрытием и используется для ограждений из бетонных блоков , профнастила, кирпича, металлоштакетника.

Так выглядит планка для забора из профнастила

Незатейливые на первый взгляд планки для забора выполняют несколько полезных функций.

Продление срока службы ограждения

Ограждение, защищенное планками, долго не потеряет первоначальный внешний вид и прочностные характеристики. Кирпичные заборы и столбы быстро крошатся от постоянного воздействия воды и снега, а ограждения из металлического евроштакетника и профнастила начинают ржаветь.

Различные виды планок для ограды из профнастила

Дополнительная жесткость полотна

Верхняя планка обеспечивает дополнительную прочность заборов из профнастила. Лист профнастила представляет собой стальной лист с ребрами различной высоты.

Однако профнастил имеет незначительную жесткость при сгибании в направлении волн. Чтобы компенсировать этот недостаток рекомендуется увеличивать количество горизонтальных силовых деталей, то есть поперечин ограждения.Установка дополнительных лаг – это увеличение времени монтажа и неоправданные траты.

Схема забора из профнастила с размерами лаг

важным элементом

Дополнительная прочность так же необходима для заборов из евроштакетника . Погнуть или повредить верхние края металлоштакетника достаточно легко, поэтому планка в цвет забора просто необходима.

Внешняя привлекательность

Окантовка верхней части ограждения или парапета, также необходима как и подходящая рама для картины. Без заборного профиля ограждение смотрится незаконченным. Планки для верхней части ограждения, парапеты для защиты фундамента и навершия на столбы придают общему облику забора гармоничный вид, визуально выравнивают ограждение, делая его красивым и аккуратным.Цвета планок для изгороди представлены в большом разнообразии. Можно подобрать варианты в цвет забора из профнастила или под кровлю здания. Заборные планки покрыты цветным слоем полимера, который устойчив к выгоранию на солнце, коррозии и долгое время сохраняет презентабельный внешний вид.

Классификация планок для кровли из металлочерепицы

Все дополнительные конструктивные элементы, монтируемые на крышу после укладки металлочерепицы, призваны обеспечить надежную защиту кровли и самого здания от атмосферных явлений, придать строению законченный и красивый вид.

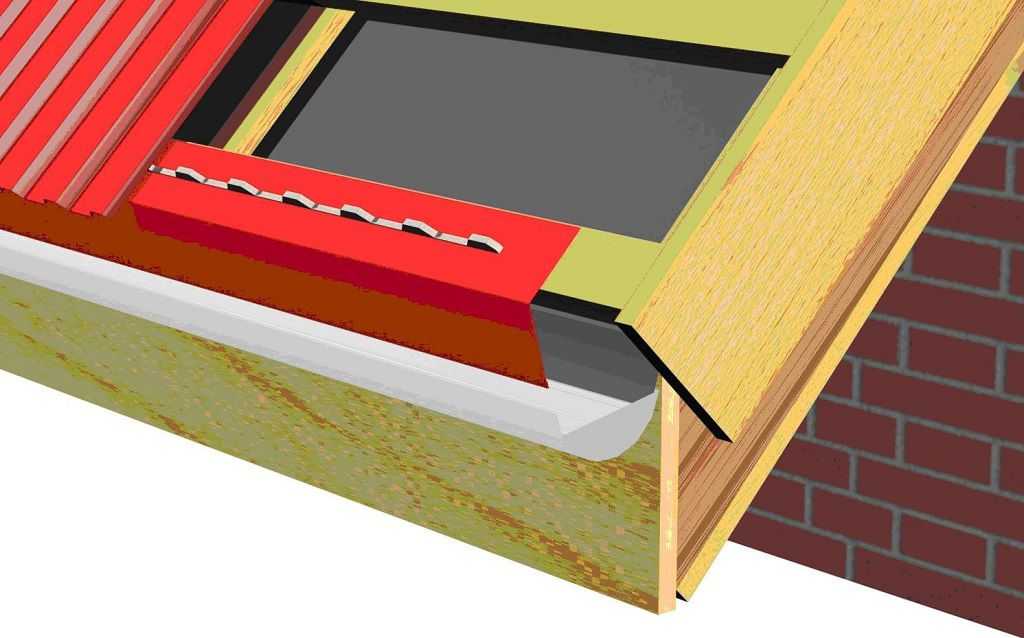

Карнизная планка

Данный элемент представляет собой изделие из оцинкованной стали с полимерным покрытием, которое устанавливается на карнизную доску, внизу ската крыши. Ее предназначение — защита карнизной доски от намокания, предотвращение проникновения влаги под кровлю. Изготавливаются карнизные планки на выгибающих станках, поэтому имеют определенный профиль.

Торцовая (ветровая) планка

Это профильное изделие из оцинкованного металла, изготавливаемое на специальном оборудовании. В отличие от карнизного элемента, торцевая планка устанавливается на торцах скатов крыши, закрепляясь на торцевых досках. Помимо обеспечения герметичности кровли, торцовая конструкция защищает металлическую кровлю от ветра, поэтому ее часто называют ветровой планкой.

Коньковая планка

Это самый верхний элемент кровли, устанавливаемый на крыше в самую последнюю очередь. Коньковая планка может быть любой формы, в зависимости от дизайна строения. Ее предназначение — защита кровли от воды, снега и мусора. Монтируется коньковая планка на стыке двух сходящихся скатов. Материал планки — оцинковка с соответствующим антикоррозионным покрытием.

Планка примыкания

Если скаты сходятся друг с другом под каким-то углом, используется планка примыкания, закрывающая собой стык между скатами. Также данная планка используется в случае, если скат примыкает к какой-то вертикальной поверхности. В закрытый стык не проникают снег и вода. Кроме того, планка примыкания выполняет и декоративную функцию. Материалом для ее изготовления служит тонкая листовая сталь с антикоррозионным покрытием.

Материалы, размеры

Для изготовления карнизной ветровой планки используют материала, обладающие высокой устойчивостью к атмосферным явлениям, а также механической прочностью. Срок эксплуатации кровли из металлочерепицы составляет не менее 20-25 лет, а значит доборные элементы должны служить не меньше. Чаще всего применяются следующие планки:

Стальные. Наиболее популярными моделями доборных элементов для защиты торцов и карнизов считается стальные. Оцинкованная сталь, которую в процессе производства покрывают слоем краски, пурала или полиэстера, выдерживает воздействие воды, не поддается коррозии, при этом она достаточно легкая и прочная.
Пластиковые. Поливинилхлорид – термопластичный пластик, используемый для изготовления карнизной и торцевой планки. Достоинства этого материала – легкий вес и разнообразие цветовых решений. Однако, пластиковые элементы подвержены термическому расширению, кроме того, на них не рекомендуется выполнять монтаж теплового кабеля для обогрева крыши.

Размеры доборных элементов

Учтите, что размеры моделей карнизной планки для металлочерепицы сильно отличаются. Этот доборный элемент обычно имеет длину 1,5-2,5 м, ширину крепежных полочек – 15-30 см. Стальные изделия изготавливаются на заказ по размерам покупателя.
