Сенокосилка своими руками: чертеж, материалы, инструкция по изготовлению

Разновидности косилок

Все косилки, которые представлены на рынке сельскохозяйственного оборудования, делятся на роторные или сегментные.
Разница между этими агрегатами заключается в принципе их действия.

Сегментные косилки используются в основном для облагораживания территории. Это оборудование пользуется большой популярностью среди коммунальных служб и ландшафтных дизайнеров. Конструкция состоит из подвижного ножа и стационарно установленных заточенных пластин

Сегментные косилки стоят дешевле и именно этим привлекают к себе внимание

С точки зрения фермеров, более выгодно смотрится роторная косилка. Она используется не только для уборки дикорастущей травы, но и сельскохозяйственных культур. Роторные агрегаты выполнены в виде платформы, на которой установлены режущие диски. Необходимое рабочее усилие передаётся от дизеля мини-трактора через вал отбора мощности.

Учитывая что роторная косилка пользуется большей популярностью, рассмотрим именно эту разновидность навесного оборудования.

Способ крепления

Все представленные на рынке косилки различаются не только размерами и производительностью, они имеют разную схему крепления к технике. Можно выделить следующие категории:

Полунавесные. Эти модели оснащены собственным пневматическим колесом. Таким образом нагрузка распределяется более равномерно. Крепится такое приспособление на мини-трактор при помощи кронштейна к задней навеске. За подъём и опускание оборудования отвечает гидравлическая система. Подходит для уборки травы на больших площадях.
Навесные. Такая роторная косилка оптимально подходит для работы на полях со сложной геометрией и ландшафтом.
Крепится оборудование фронтально, к передней навеске тягача. Неплохо справляется со скашиванием травы на небольших участках и крутых склонах.
Прицепные. Это оборудование может крепиться к любому гидровыходу мини-трактора. У таких моделей обычно устанавливают не менее трёх роторов, которые расположены сзади. Используется для уборки сельскохозяйственных культур на больших площадях.
Измельчители. Эти модели редко используются в сельском хозяйстве. Их целевое применение – облагораживание территории. Работает оборудование по следующему принципу: скошенная трава по трубопроводу поднимается в специальную камеру, где измельчается до необходимой фракции.

Косилка роторного типа

Данное оборудование может применяться для подстригания лужаек, а также для срезания свежего травяного покрова на сено

Основными рабочими элементами устройства являются ножи, которые посредством шинки устанавливаются на рабочих дисках. Косилка приводится в действие посредством вала отбора мощности, а скольжение осуществляется за счет вращения нижних дисков.

Чтобы изготовить раму роторной косилки своими руками можно использовать старые металлические уголки или металлолом, который наверняка имеется в хозяйстве у каждого умельца. В целях экономии времени для ножей можно воспользоваться тракторным ротором. Однако, в таком случае, для улучшения тяги и эффективности желательно уменьшить длину ротора от двух до четырех сантиметров, в зависимости от мощности используемого агрегата.

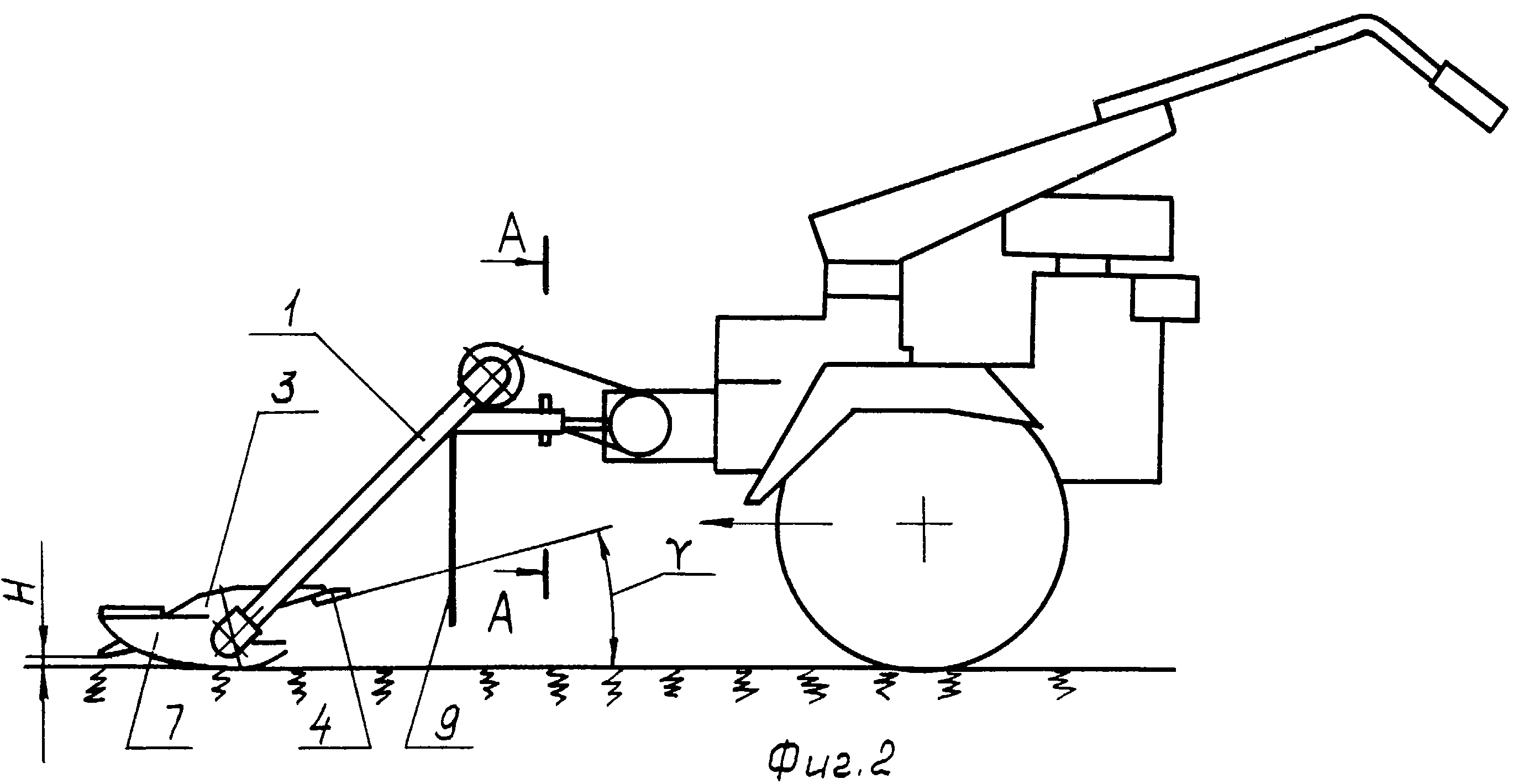

Роторная косилка своими руками

Для изготовления ротора нужно из листа металла сделать 2 круглых пластины диаметром 390 мм или воспользоваться для этих целей дном от ненужной жестяной бочки от машинного масла. Ровно посередине этих кругов приварить ножки, с помощью которых будет происходить вращение. Сварное соединение необходимо делать прочным.

Для нижней опоры можно взять диск от лущильника, но его диаметр не должен быть более 450 мм. Для осевого вала может быть использована труба диаметром не превышающим 30 мм, и еще понадобятся подшипники №180, 106. На ней сделать отверстие для крепления нижнего подшипника, а второй подшипник устанавливается на шкиве. На ось надеть приспособление с ножами, после чего сваркой прикрепить шкив к валу. Вращение рабочих дисков будет осуществляться при помощи двух подшипников.

Такая модификация имеет захват 1100-1150 мм и скорость вращения 1500 об./мин. Всю конструкцию косилки требуется смонтировать на шасси, сваренное из стального уголка. Для безопасности работы обязательно нужно установить на самодельное устройство защитный кожух. Для упрощения конструкции можно сваркой закрепить нижние диски роторной косилки на раме.

Важно! Если отсутствует определенный опыт проведения таких работ, то лучше поручить сварочные работы опытному специалисту. Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч. При высокой скорости трава получается более измельченной, а при низкой – целостней

Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков

При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков

Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч. При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков.

Инструмент и материалы

сварочный аппарат;
крепеж;
металлический уголок;
дно старой металлической бочки;
восемь режущих пластин;
колесная ось;
два колеса.

Преимущества и недостатки

К преимуществам роторных косилок необходимо отнести следующие факторы:

отменный уровень производительности;
простоту конструкции;
комфорт в использовании;
высокую степень безопасности;
отличную надёжность механизмов;
длительный период эксплуатации;
приемлемую стоимость.

Обязательно почитайте: Ремонт редуктора мотоблока

Не обошли данные агрегаты стороной и отрицательные моменты. К ним следует отнести такие недостатки, как невысокая скорость, нестабильная работа при низких режимах двигателя и слабая защита устройства от попадания камней.

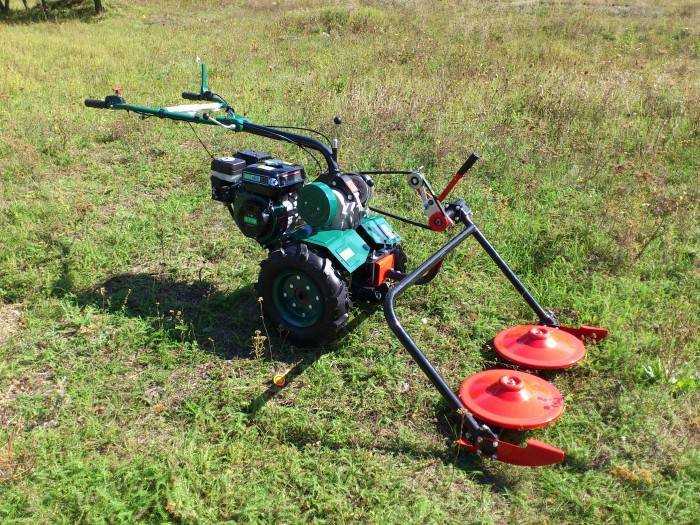

Мотоблок с роторной косилкой и прицепом

Как подсоединить самодельную косилку к мотоблоку

Собранная вручную косилка не принесет необходимый результат, если она неверно присоединена к мотоблоку. Есть определенные правила, которые нужно соблюдать при установке косилки.

Прежде всего нужно перевести мотоблок в режим реверс. Прежде чем присоединить к ВОМ, в гнездо сцепки размещают присоединительный узел. Используя шкворню с пружиной нужно застопорить соединение. Отсутствие пружины приведет к неисправности прицепного механизма.

Для большей безопасности, нужно закрыть защитным кожухом ножи косилки. Колеса мотоблока содержат грузы, помогающие в обработке почвы. Поскольку в них нет необходимости при скашивании травы, их следует убрать. Скашивание косилкой травы следует начинать с наименьших оборотов. На поворотах не нужно спешить и делать их плавно.
Если же вы собрали косилку для мотоблока своими руками, в первую очередь ее работа должна быть безопасна.

Когда подсоединили самодельную косилку к мотоблоку и она работает, то достигаются довольно большие обороты дисков с ножами. В случае поломки крепления, возможно получение ранений вами или людей окружающих вас. Поэтому вначале подумайте, хватит ли у вас умения сделать такое устройство. Ведь гораздо дешевле обойдется приобретение готовой косилки для мотоблока, чем лекарства и лечение покалеченных органов или нервов.

Техника безопасности по эксплуатации самодельной роторной косилки

Вы должны помнить о том что:

нужно контролировать нагрузки допустимые именно на саму массу и оси;
для того чтобы избежать каких-либо непредвиденных ситуаций лучше всего применять в работе трактор который располагает кабиной;
прежде чем произвести запуск данного устройства для начала нужно перевести механизм в положение транспортного направления;
вы должны помнить о том, что ни в коем случае в процессе работы в кабине водителя не должны находиться какие-либо лица посторонние;
более того категорически запрещается производить транспортировку устройства если оно не закреплено, либо включена;
помните о том, что если агрегат находится в своеобразном положении транспортного характера, то никаким образом нельзя совершать включение отборного вала который отвечает за тракторную мощность;
перед каждым началом эксплуатации устройства в обязательном порядке вы должны произвести проверку того как затянуты и установлены все детали;
если вам нужно произвести смену масла, накладки или попросту почистить саму косилку, в обязательном порядке необходимо для начала остановить сам транспорт и собственно произвести отключение вала карданного;
пока полностью не остановились части косилки ротационного направления, ни в коем случае нельзя к ней подходить;
когда производите работу с косилкой то не одевайте широкую одежу, так как чисто случайно складки ее могут попасть на устройство что собственно может стать причиной несчастного случая;
к тому же нельзя чтобы во время работы устройства вблизи находились животные либо люди посторонние.

Косилка своими руками

Самодельные косилки для мотоблока

Рассмотрим несколько разновидностей самоделок.

Роторная косилка своими руками

Эта разновидность косилок используется под стрижки лужайки и для скашивания травы на сено

Важно помнить, что модель только обрезает высокие растения, низкую траву она лишь крошит на мелкие кусочки

Сборка косилки показана на мотоблоке Нева и сходных конструкциях. Для работы понадобятся следующие элементы:

цепи с бензопилы (редукторные);
2 диска от сеялки зернового типа (в этом варианте используется сеялка С3-3.6).

Ножи изготавливаются их закаленного сплава на 65 г. На отдельный диск идет четыре ножа. На каждом из дисков проделывается прорези диаметром в 6 миллиметров при помощи укрепленного сверла. Ножи прикрепляются с использованием шинки, она фиксируется за сошник независимо от главной ножевой конструкции крепления. Между лезвием и шинкой идет небольшой зазор, примерно на 2 миллиметра больше толщина лезвия. Такое конструктивное решение нужно, чтобы во время работы с косилкой на мотоблок центробежная сила раскидывала ножи и они резали растения

Важно, чтобы конструкция могла свободно вращаться по кругу (360 градусов). Это нужно, чтобы защитить нож при ударе об твердую почву, камни

Оси фиксации ножевой части изготавливаются из прочной углеродной стали, ее диаметр не должен быть меньше 8 мм. Диск до конца затягивает ось, чтобы ничего не мешало движению ножевой части. Фотография роторной косилки:

Дальше варится рама роторной косилки на мотоблок. На готовую основу устанавливаются диски и соединяются с приводом от BOM (дополнительные элементы механизма мотоблока). В этом варианте используются шестерни с КПП от машины ВАЗ. Вращение дисков выполняется во встречном положении, друг против друга. Благодаря этому трава косится по рядам. Последний шаг – установка защитного элемента на привод.

Сегментная косилка своими руками

Для изготовления сегментной косилки для мотоблока своими руками нужна труба из метала с сечением прямоугольного типа 1200-50-15 миллиметров или стандартный отрезок косы. На нем проделываются 12 отверстий размеров 10 миллиметров на равном расстоянии друг от друга. Они нужны для монтажа фиксационных болтов М8. В будущем на них будет закреплена направляющая металлическая полоса (длина 0.89 метра) с зубьями и лезвиями, установленными со всех сторон прямоугольной трубы.

У ножей сегментной косилки есть спинки с разделами и обоймами рычага системы привода. На металлической основе с обеих сторон так же монтируются прижимы и полозки. На шасси модели устанавливается главное колесо. Рабочий механизм косилки функционирует благодаря движению вала выработки действующего мотора. Чертеж косилки:

Самодельная косилка-повозка

Механизм состоит из 2 барабанов, они крепятся рамой и лентой с фиксацией. Телега выполняется из сваренных труб и уголков из металла. На основу-каркас ложится фанера и колеса. Фанера нужна утолщенная (можно взять лист металла).

Ленту легко выполнить из полосы резины, ее соединяют в кольцо, используя дюралевые пластины на 2 миллиметра.

Другой вариант барабанной косилки к мотоблоку – сварка из металлических частей:

Самодельные сегментные сенокосилки: как сделать самому?

Сегментную модель косилки можно сделать из металлических брусков с размерами 15х50х120 мм. Для этого в каждом из них сверлится по 12 отверстий под болты марки М8. К этим болтам присоединяется направляющая рейка длиной около 90 см с ножами и зубцами. Ножи на рейке при этом должны располагаться по обе стороны бруса.

После этого к концам бруса прикрепляются прижимы и полозки. К раме снизу прикручивается колесо, которое можно взять от маленького детского велосипеда или коляски. Режущая часть сенокосилки начнет работать от воздействия ВОМ мотоблока. Но даже при правильной сборке агрегата нужный результат можно получить только после правильного присоединения его к мотоблоку. Поэтому существует несколько правил установки косилки.

Мотоблок должен стоять на режиме Реверс.
Присоединительный узел размещается в гнездо сцепки.
Соединение закрепляется с помощью шкворня с пружиной, без которой прицепной механизм не будет работать.
Ножи сенокосилки во время ее установки должны быть защищены кожухом.
Грузы, которые расположены на колесах мотоблока для обработки почвы, нужно убрать, для скашивания травы они не понадобятся.
Скашивание травы нужно начинать с включенной муфтой сцепления на самых маленьких оборотах.

Косилка своими руками: цепная и дисковая для МТЗ – роторная самодельная сенокосилка своими руками

На сегодняшний день разнообразие техники, которая относится к сельскохозяйственному направлению, не перестает удивлять каждого из нас. Несомненно, основным направлением деятельности каждой из них является облегчение человеческого труда относительно работ земледельческого характера. Ведь все мы знаем как сложно было нашим предкам, которые для того чтобы попросту прокормить себя и свои семьи проводили целыми днями на полях дабы привести свою землю в надлежащий вид и следовательно собрать хороший урожай, а на это тратилось очень много сил, ведь они работали с помощью ручных самодельных инструментов.

К счастью нам сейчас на много легче, ведь технологии ежедневно развиваются и подняли на достаточно большие высоты. Все что от нас требуется, так это усесться поудобнее за руль и попросту производить управление средством которое сделает всю работу за человека. Несомненно агрегатов, которые готовы помочь нам в этом нелегком деле великое множество и то какую газонокосилку выбрать решать лишь вам.

Следовательно, можно без доли преувеличения сказать, что прогресс технического направления в полной мере соответствует всем требованиям относительно орудий труда.

Собственно об одной из них мы поговорим в данной статье, а именно о роторной косилке, которая на сегодняшний день пользуется огромной популярностью среди землевладельцев. Вы сможете узнать о принципе ее работы и об аспектах ее устройства.

Более того, учитывая то, что такого рода инструмент стоит достаточно, скажем так, не дешево, мы расскажем вам, как можно сделать данный агрегат своими руками. Итак, давайте собственно приступим к рассмотрению данной темы.

Нюансы выбора

Мировые производители сегодня предлагают обширный выбор различных моделей косилок

Перед походом в магазин важно знать строение и особенности вашей моторизированной сельхозтехники. Предварительно определитесь с целями и задачами, которые будете ставить перед косилкой

Обратите внимание на такие факторы:

Тип и рельеф местности. Чем больше площадь, тем выше должна быть продуктивность и мощность техники. Это обеспечит только прицепная модель.
Вид растительности. Для уборки сорняков и культур с толстым стеблем нужен мощный аппарат.
Цель покоса. Для заготовки кормовых культур лучше использовать косилку с функцией укладки сена в валки. Для первичной обработки участка опытные фермеры советуют обзавестись измельчающей моделью.

Все эти нюансы влияют на параметры агрегата. К ним относятся частота вращения ножа, максимальная высота среза травы, производительность и мощность. Полезный элемент конструкции — демпфер. Он предохранит нож от попадания толстой ветки или камня.

Как сделать сенокосилку из бензопилы

Проще всего разобраться с тем, как сделать сенокосилку своими руками, на примере переоборудования бензопилы.

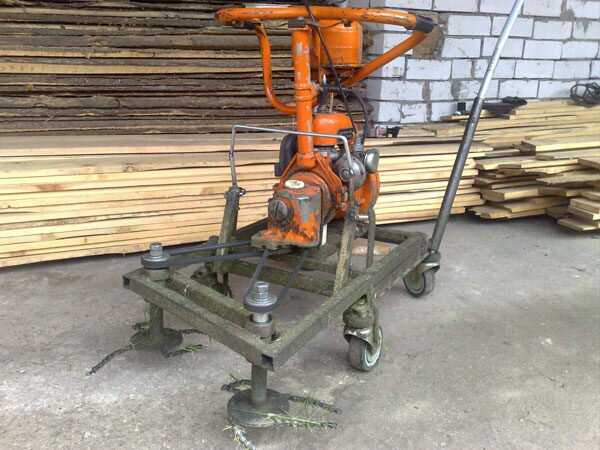

Сенокосилка из бензопилы

Подготовка инструментов и запчастей

Для выполнения задачи отлично подходят популярные отечественные модели – «Урал», «Дружба». Дополнительно потребуются:

металлический уголок для изготовления жесткой рамы;
металлическая пластина для устройства площадки;
два колеса – от тележки или коляски;
роторные диски (один или два, в зависимости от модификации) или крепежная рейка;
обрезок трубы диаметром 5 см;
подшипник и шестеренка для сопряжения с трубой;
металлические ножи из полотна для пилы по дереву;
фурнитура – болты, гайки, скобы, заклепки и т. д.

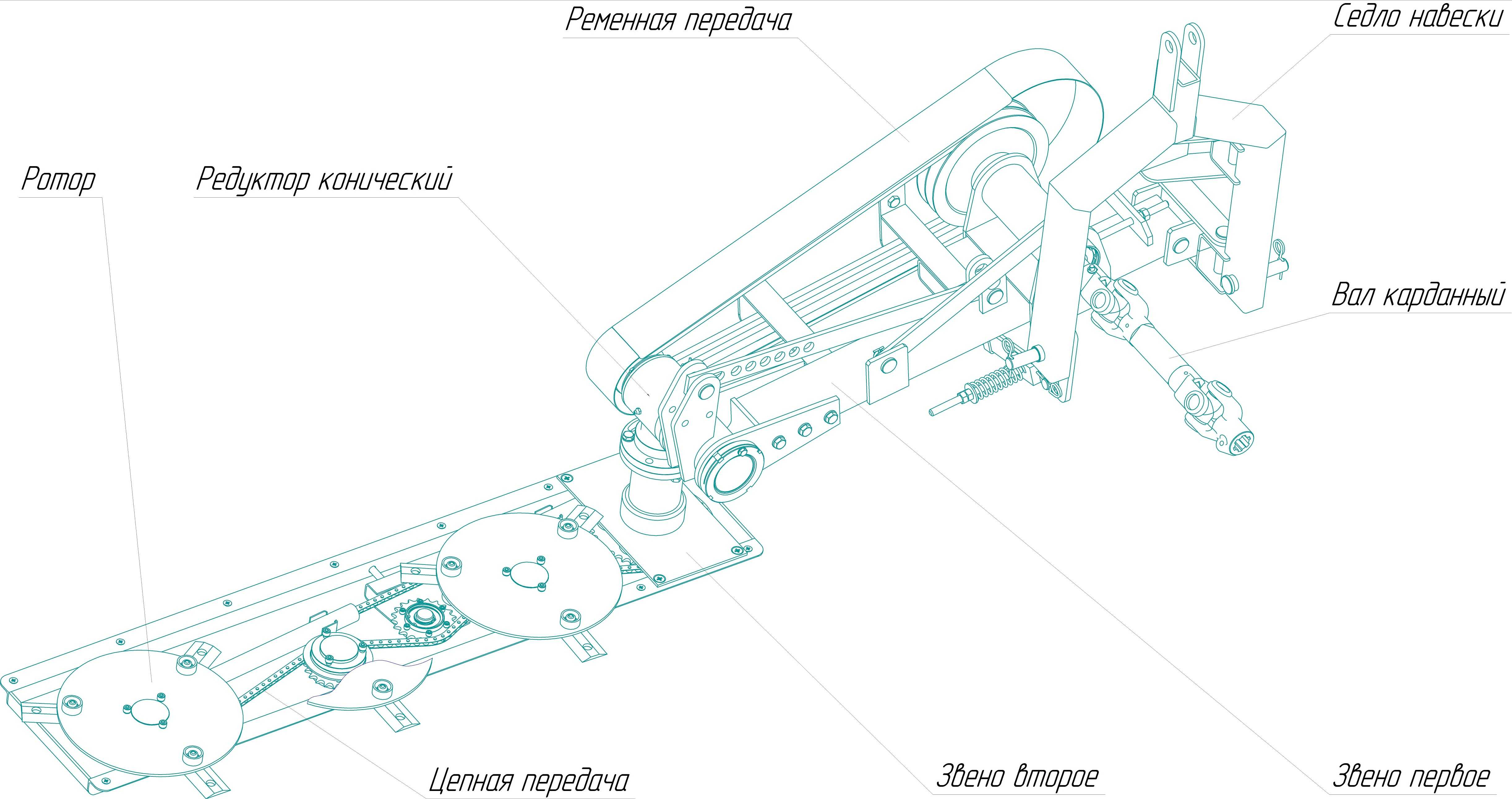

Схема сборки режущей части косилки, которая подсоединяется к двигателю

Руководство по сборке + видео

Пошаговая инструкция, как сделать сенокосилку из бензопилы:

Трубу вставляют в желоб подшипника, внутри размещают шестеренку.
К свободному концу трубы приваривают «ушки» длиной по 2 см, в которых просверливают отверстия.
Из полотна для пилы по дереву изготавливают ножи – разрезают рейку на необходимое количество равных полос.
С помощью болтов или заклепок (предпочтительнее) закрепляют ножи на роторном диске или металлической планке. Обычно диаметр ротора составляет 39 см.
Из металлического уголка сваривают жесткий каркас, по размеру соответствующий габаритам бензопилы.
Внутри конструкции размещают прямоугольную подставку, на которую будет опираться корпус. Все соединения должны быть жесткими и строго под прямым углом.
К каркасу приваривают крепления для колес и рукоятки, а также крюки из металлического прута – они будут служить опорой для конструкции.
Монтируют колеса.
Устанавливают бензопилу, с которой предварительно снимают полотно и цепь с зубцами, прикручивают к каркасу.
Обустраивают защитную площадку из пластины, вырезанной по контуру корпуса.
К «звездочке» пилы подсоединяют трубу с рабочей частью косилки.
Монтируют рукоять, рычаг и тросовую систему включения/выключения устройства.

Каркас сенокосилки с подставкой для корпуса бензопилы

Подробнее о том, как сделать сенокосилку своими руками, смотрите в видеоролике, где продемонстрированы основные этапы сборки и эксплуатация в реальных условиях.

Видео: Как сделать газонокосилку своими руками

Эксплуатация косилок

Технику необходимо постоянно смазывать. Частота этого процесса зависит непосредственно от частоты использования. Ножи, которые отвечают за скашивание травы, периодически нужно менять.

Понять, что требуется замена несложно. Во-первых, техника начнет хуже работать, а, во-вторых, в выключенном состоянии можно провести пальцем

Минимально для такого инцидента следствием будет замена диска. Самые распространенные травмы, которые возникают при применении косилок- это те, что получаются при ее включенном состоянии. Поэтому ни в коем случае нельзя начинать осматривать технику, не выключив ее предварительно.

Классификация

Отметим, что известны различные типы конструкций, и их перечень не ограничивается перечисленными тремя. Однако именно косилки роторного и сегментного типа, а также типа «повозка» являются не только самыми востребованными, но и без особых усилий доступны к сборке в домашних условиях. Каждый тип конструкции имеет свои особенности и свои достоинства и недостатки, существенные в одних условиях работы и незначительные – в других.

Роторные

Оборудование этого типа предназначено, прежде всего, для срезания зарослей сорной травы и тонких кустарников. Имея в хозяйстве приспособление роторного типа, можно без особых усилий удалять траву на больших площадях. Второе название этой косилки — дисковая, поскольку конструкция устройства предполагает диски, внутри которых располагаются движущиеся ножи. Количество дисков различается в зависимости от конструкции, но, как правило, их два или три. Установка роторной косилки на мотоблок обычно предполагает фронтальное крепление, но существуют разновидности дисковых устройств, которые крепятся сбоку или сзади, являясь полуприцепными или прицепными.

Принцип работы этого оборудования предполагает передачу крутящего момента от опорного колеса к дискам. Сами диски закреплены на раме, опорой которой служат салазки. Благодаря тем же салазкам, может регулироваться и высота срезания растений. Диски располагаются в ряд, и чем их больше, тем шире полоса захвата. Используются такие косилки и на пастбищах, и на больших огородных хозяйствах.

Сегментные

Конструкция сегментной косилки предельно проста. В нее входит рама и зафиксированные на ней бруски (как правило, их два). Между брусками размещаются ножи, совершающие обратно-поступательные движения по принципу ножниц. Причем работа сегментов чередуется — пока один находится в движении, другой – неподвижен. Скос травы производится быстро и равномерно, а особенности конструкции устройства позволяют успешно использовать его для покоса на поверхностях со сложным рельефом.

Рама размещается на опорных колесах, благодаря чему возможно как фронтальное размещение, так и крепление позади мотоблока. Как и в варианте роторного типа, конструкция предусматривает салазки, позволяющие регулировать высоту срезания травы. Благодаря особенностям принципа работы, устройства этого типа хорошо справляются с сорняками с толстыми стеблями, успешно скашивают сухие растения и очень эффективны при заготовке зеленых кормов.

Одним из главных достоинств, которые отмечают пользователи, является доступность, простота в использовании устройств этого типа и довольно редкие поломки. Однако есть у сегментных косилок и недостатки. К ним относят небольшую производительность, кроме того, оборудование этого типа не очень подходит для скоса невысоких растений.

Косилка-повозка

Оборудование этого типа обычно агрегируется с тяжелыми мотоблоками, оснащенными системами водяного охлаждения. Предназначены косилки-повозки для масштабных работ — срезание в больших количествах высоких и толстых сорняков и кустарников, крупные заготовки сена. Иногда конструкция оснащается граблями, что существенно упрощает сборку скошенной травы. Как и в других типах конструкций, имеются салазки для регулировки высоты скашивания.

Косилки для мотоблока

Все чаще можно увидеть, как владельцы дач и небольших фермерских хозяйств выполняют сенокос мотоблоком. Существует несколько разновидностей данного оборудования, отличающихся не только внешне, но и принципом действия.

На рынке можно встретить и подобрать следующие модификации:

роторные косилки;
фронтальные;

Фронтальные модели подразделяются на две категории:

сегментные;
цеповые.

Роторная косилка с мотоблоком

Выбирая навесное оборудование для себя, стоит учитывать следующие особенности:

Каким образом трава будет укладываться:

в валки — этот вариант позволит без привлечения дополнительного оборудования (граблей) быстро сформировать стог;
в покос — трава ровным слоем покрывает газон, потребуется дополнительное оборудования для ее сбора и укладки;
мульчирование — трава измельчается, становясь естественным удобрением для растений (кустарника, деревьев и т. д.).

Высоту скоса:

5 см.;
до 20 см.

Ширину захвата — зависит от конкретной модели.

Способ агрегации с моторизированным устройством:

спереди мотоблока — наиболее востребованный вариант;
сзади — это цеповые газонокосилки, используемые все больше для окультуривания газонов;
сбоку (полунавес) — опорное колесо принимает на себя основной вес косилки, такие модели более актуальны для мини-тракторов.
Мощность сенокосильного агрегата. Чем она выше, тем функциональнее насадка — с ее помощью можно будет скосить не только траву, но и кустарник, поросль молодых деревьев до 3.5 см в диаметре.
Частоты вращения рабочих органов сенокосилки.

Роторная косилка

Роторная насадка на мотоблок может крепиться всеми тремя способами (сзади, спереди, сбоку), в зависимости от месторасположения режущих органов у конкретной модели косилки.

Модельный ряд дисковых (роторных) косилок предполагает наличие одного, двух, или трех дисков, которые закреплены на жесткой раме. К этой же раме прикреплено и опорное колесо, соединенное с рабочими органами косилки посредством передачи. Это опорное колесо своим вращением приводит в действие рабочие органы сенокосилки.

Основное применение роторной косилки к мотоблоку с ВОМ:

борьба с сорняком;
покос трав;
покос сена;
скос упавшей травы.

Предлагаем посмотреть видео работы дисковой (роторной) косилки для мотоблока:

Сегментная косилка

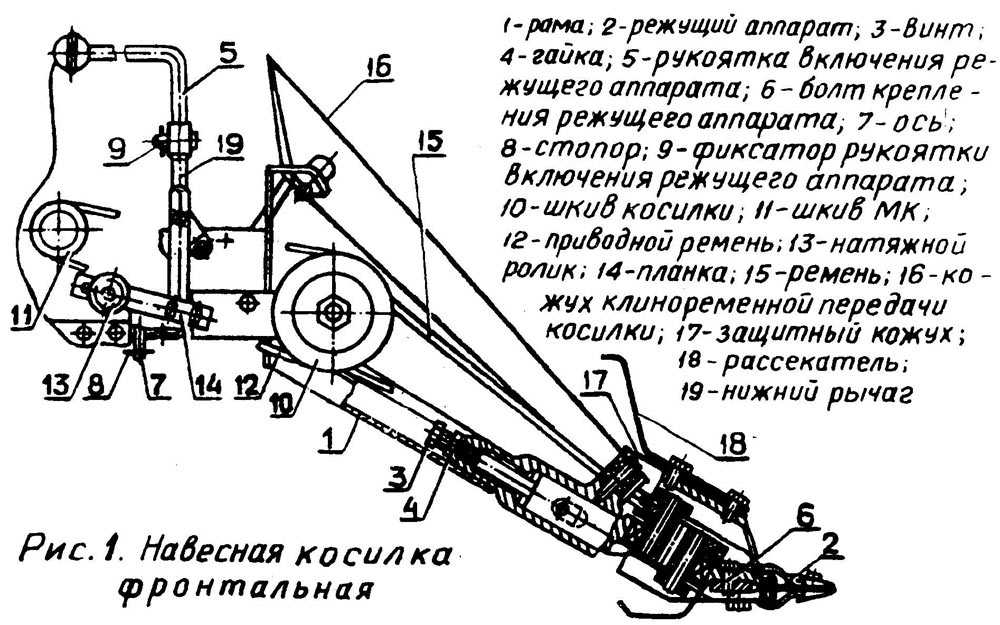

Сегментная косилка для мотоблока является разновидностью фронтальных сенокосилок, предназначена для покоса трав и сена на территориях с различным рельефом, причем трава срезается непосредственно под корень. Такие сенокосилки могут крепиться двумя способами к мотоблоку:

спереди при помощи приводного ремня (задействовать лучше трехручейковый шкив);
сзади, при помощи вала отбора мощности (ВОМ) и специального переходника (адаптера).

Насадка используется как для мягких, так и для твердых трав, актуальна и для покоса стерни.

Конструкция очень простая и неприхотливая в уходе. Сенокосилка состоит из жесткой рамы, на которой закреплены два бруска с режущими элементами (пальцами), один из которых полностью неподвижен, второй совершает возвратно-поступательные движения вправо-влево. Принцип ножниц — трава попадает между режущих кромок и срезается ими.

Предлагаем посмотреть видео работы китайской сенокосилки для мотоблока:

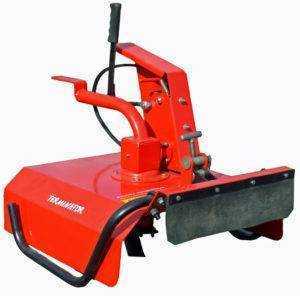

Цеповая косилка

Это тоже разновидность фронтальных косилок на мотоблок, однако цеповые модификации агрегатируются с моторизированным устройством только сзади. Высота среза регулируется специальным роликом. Насадка позволяет скашивать не только траву и сено, но и кустарник толщиной до 3 см. Это довольно тяжелые насадки, их вес может превышать 100 кг.

Косилка КМ-0,5
