Паяльная станция с феном: полезный помощник для мастера любой квалификации

Технические характеристики

1. Питание от источника постоянного напряжения 12-24В
2. Потребляемая мощность, при питании 24В: 50Вт
3. Сопротивление паяльника: 12Ом
4. Время выхода на рабочий режим: 1-2 минуты в зависимости от питающего напряжения
5. Предельное отклонение температуры в режиме стабилизации, не более 5ти градусов
6. Алгоритм регулирования: ПИД
7. Отображение температуры на семисегментном индикаторе
8. Тип нагревателя: нихромовый
9. Тип датчика температуры: термопара
10. Возможность калибровки температуры
11. Установка температуры при помощи экодера
12. Светодиод для отображения состояния паяльника (нагрев/работа)

Разновидности паяльных станций

Разновидности паяльных станций

Четкой классификации паяльных станций не существует, но есть несколько типичных для большинства производителей категорий:

• контактные паяльные станции. По сути — паяльник с блоком питания и возможностью регулировки температуры. Паяльник на станции отличается быстрой скоростью прогрева, большим диапазоном температур и высокой мощностью. Есть контактные станции для оловяно-свинцовых припоев, и станции для бессвинцовых припоев;
• бесконтактные станции. На них размещаются нагревательные устройства (узконаправленный фен или тепловые излучатели с большой площадью покрытия). Используются для демонтажа микросхем и элементов на платах. Принцип работы заключается в том, что уже распаянные на схеме элементы снова отсоединяют за счёт нагрева сплава и его последующего всасывания.

Кроме того, приборы отличаются типом управляющих блоков. Существуют цифровые и аналоговые блоки. Цифровые точнее — микроконтроллеры позволяют выставлять температуру вплоть до десятых градуса. На цифровых станциях может быть больше режимов работы и в них часто встроен «умный» функционал: автоматическое управление температурой паяльника и его мощностью, есть функция «памяти» и т.д.

Аналоговые станции не такие точные, но они надежнее цифровых — они созданы для работы «на потоке», когда профессионалы используют их в течение рабочего дня без перерывов. Кроме того, аналоговые станции дешевле цифровых, хоть и уступают им по функционалу.

Принципы выбора паяльного оборудования

Рассмотрим, какую паяльную станцию выбрать для дома.

Выбор паяльного комплекта для домашней мастерской зависит от вида работы. Вначале определяют ценовую категорию, затем сравнивают дополнительные параметры и возможности оборудования. Лучшая паяльная станция будет та, в которой оснастка рекомендована для специфики ваших работ по монтажу.

Обязательно ознакомьтесь с инструкцией, как пользоваться паяльной станцией, как устанавливать температурные режимы, какие дополнительные возможности она предоставляет. Инструкции предоставляются в комплекте и не будут особо сложными для понимания даже начинающему пользователю.

Диапазон рабочих температур

Рабочая температура задается исходя из типа используемого припоя.

При недостаточной температуре припой не расплавится полностью, произойдет «холодная пайка». Холодный припой прилипает к нагреваемому контакту, но не смачивает его, и не соединяет элементы. Между контактом и припоем остается микроскопический зазор, такое соединение недолговечно.

Чрезмерно высокая температура изменяет свойства припоя, пайка становится пористая, элемент и печатная плата перегреваются.

Если температура выбрана правильно, после остывания припаянный контакт блестит, капля припоя ровная, без пор, окислов, и неоднородных включений.

Для монтажа на печатной плате обычно используют припой ПОС-60, с оптимальной температурой жала паяльника 190–200 градусов.

Температура жала паяльника выше, чем 250 градусов, и ниже, чем 180 градусов, используется редко.

Паяльные комплексы предлагают значительно более широкий диапазон рабочих температур, но такая возможность, чаще всего, избыточна.

Точность удержания температуры

Для качественной пайки температура на жале паяльника, или в зоне дистанционного нагрева, должна отклоняться от температуры, заданной на приборе, в пределах не более 10 градусов.

Очень хорошим считается диапазон отклонений +/- 5 градусов. Также большое значение имеет точность и инерционность датчика контроля температуры в паяльнике.

Скорость установления рабочего режима

Паяльные станции могут быть оснащены датчиками простоя, и, если паяльник некоторое время лежит на подставке, станция его отключает. Этим действием экономится электроэнергия, и гарантируется отключение забытого горячего прибора. С другой стороны, во время работы отключение мешает, так как приходится каждый раз терять время, ожидая разогрев паяльника до рабочей температуры.

Комплектность насадок на фен и на паяльник

Чем больше типоразмеров насадок на фен, и сменных жал паяльника, производитель положит в коробку, тем шире возможности мастера по работе с различными конфигурациями рабочей зоны монтажа. Чем разнообразнее печатные платы и наборы радиоэлементов, с которыми необходимо работать, тем важнее наличие в комплекте разнообразных насадок.

Бренд

Неофициальным стандартом паяльного оборудования служит японская . Поэтому в описаниях аксессуаров паяльных станций можно встретить термин «хакко — совместимый паяльник», или «хакко — совместимый фен». Это не значит, что прибор укомплектован оснасткой от этой фирмы. Но это значит, что приобретаемый аппарат совместим с насадками, оборудованием и запчастями «Хакко». При необходимости расширить ассортимент насадок, или починить вышедший из строя инструмент, проблем не возникнет.

На сегодня в Китае работает несколько производителей, выпускающих хакко — совместимые паяльные станции неплохого качества по доступной цене. Они показаны в обзоре, приведенном ниже.

Если вам требуется высокое качество оборудования, можно приобрести японскую, или немецкую станцию. Но цена у них будет соответствовать качеству.

Варианты пайки

Причиной того, что современный рынок способен предложить широкий спектр паяльного оборудования является тот факт, что обыкновенный бытовой паяльник стал инструментом, который можно купить на каждом углу. А вот паяет он далеко не все современные приборы. При помощи паяльной станции, которую можно сделать своими руками, есть возможность производить ремонт любого электрического оборудования, в том числе такого сложного и высокоточного, как материнская плата компьютера.

Прежде, чем приступить к конструкции и начать описывать самодельный цифровой паяльный механизм, рассмотрим, какой может быть станция и какие типы пайки существуют.

Станции условно можно классифицировать таким образом:

• контактного типа;
• контактного типа без применения свинца;
• термовоздушного типа;
• комбинированно-термовоздушного типа;
• демонтажного типа;
• инфракрасные станции.

Самый простой вид – контактный. Его строение мало чем отличается от привычного паяльника, однако контактное оборудование лишено многих конструктивных недостатков, которые есть у паяльников.

Контактная пайка

Главной проблемой паяльника является чрезмерный нагрев радиокомпонентов, в частности транзисторов, диодов, тиристоров. Из-за высокой температуры, полупроводниковые элементы начинают менять свою вольтамперную характеристику и нарушать протекание электрического тока в цепи. Именно поэтому становится невозможным регулировать температуру нагревательных элементов, иными словами традиционный паяльник рано или поздно перестает «слушать» — температура либо неограниченно растет, либо перестает расти вообще.

Таким образом, после достигнутых 400 °C, пайка может быть безопасной только из-за краткосрочного контакта «жало-припой».

Приступая к созданию контактной паяльной станции, или выбирая одну из моделей, которые уже предложены на рынке, следует понимать, что она должна содержать блок питания, включающий в свою конструкцию гальваническую развязку. Именно такой механизм «питание — нагреватель» гарантирует адекватную регулировку напряжения и температуры прогрева. Чаще всего наиболее рациональной температурой нагрева является 250-350 °C.

Бесконтактная пайка

Бесконтактными (термовоздушными) паяльными станциями являются такие установки, которые отлично подходят для ремонта мобильных телефонов, крупной и мелкой бытовой техники. Мощность таких установок крайне высока, они отлично справляются как с припоями, содержащими свинец, так и с бессвинцовыми.

Однако следует помнить, что применять такие устройства для микросхем BGA-типа нельзя. Термовоздушная, бесконтактная пайка представляет собой симбиоз строительного фена и паяльника, паять с помощью такого оборудования очень удобно и быстро.

Инфракрасные приборы и фены

Станции термовоздушного вида (иногда их называют просто фенами) работают так. Сначала сильный поток воздуха, генерируемый компрессором, пройдя через нагревательную спираль, приобретает нужную температуру, а затем струя горячего воздуха направляется в область пайки. Термовоздушная станция даёт возможность осуществлять пайку в труднодоступных зонах с единовременным прогреванием сразу нескольких поверхностей. Всякая термовоздушная установка обладает мощностью, которой достаточно для пайки припоями любого типа, как со свинцом, так и без него.

Пайка горячим воздухом имеет обширное применение, допустим, в сфере ремонта бытовых электроприборов и мобильников. Однако термовоздушными установками практически невозможно производить монтаж и демонтаж микросхем (даже формата BGA) – это серьёзное ограничение.

В станциях инфракрасного типа обязательно присутствует нагревательный элемент в виде инфракрасного излучателя, сделанного из керамики или кварца. И благодаря этому инфракрасные установки имеют некоторые преимущества перед термовоздушными аналогами:

• возможна пайка сложнопрофильных компонентов;
• нет необходимости подыскивать насадку для термофена под определённую микросхему;
• никакие радиодетали в ходе пайки не выдуваются нагретыми воздушными потоками с печатной платы;
• зона пайки нагревается очень равномерно.

Инфракрасные станции стоят недёшево и считаются оборудованием для истинных профессионалов. Новички в пайке и радиоэлектронике в большинстве своём такими устройствами не пользуются.

Следует сказать несколько слов и о комбинированных паяльных станциях. Они называются так, потому что сочетают в своей конструкции несколько типов оборудования, допустим, паяльник и фен.

Правила пользования и техника безопасности

В следующем перечне приведены стандартные рекомендации производителей:

• Перед началом эксплуатации проверяют исправность устройства, соединительные кабели, целостность корпусов.
• Не применяют при выполнении рабочих операций действия, способные повредить станцию.
• Из рабочей зоны и ближайшего окружения удаляют легковоспламеняющиеся взрывоопасные предметы.
• Не прикасаются к насадкам и другим нагретым частям.
• Обеспечивают проветривание помещения, чтобы исключить нанесение вреда здоровью химическими реагентами.
• При хранении и во время перерывов в работе пользуются специализированной подставкой с автоматическим отключением.
• Для длительного хранения отключают оборудование от сети электропитания.
• Не пользуются паяльником в помещениях с чрезмерным уровнем влажности, мокрыми руками.
• Исключают доступ детей к потенциально опасному оборудованию.

К сведению. Срок службы паяльника можно продлить, если пользоваться минимальной температурой нагрева и максимальными оборотами вентилятора (компрессора).

В процессе эксплуатации следует соблюдать правильную последовательность действий при смене насадок. Такие процедуры выполняют только после снижения температуры до безопасного уровня. Если обнаружены неисправности, оборудование немедленно отключают от сети 220 V. Самостоятельный ремонт не следует делать без соответствующей квалификации. При необходимости обращаются к опытным специалистам диагностики и замены вышедших из строя деталей.

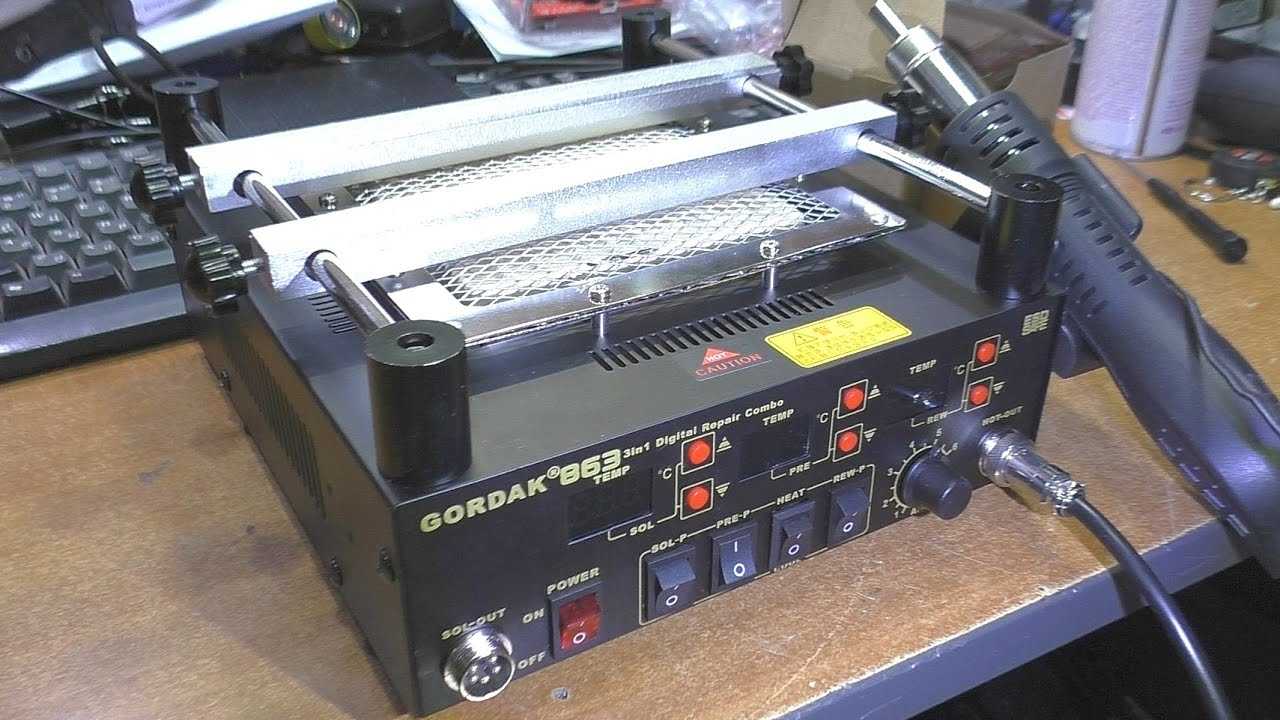

Инфракрасная станция для пайки

Ремонтируя сложные схемы и материнские платы (особенно в которых имеют место компоненты BGA), потребуется инфракрасная станция. Китайская продукция отличилась очень низким качеством, а хорошая инфракрасная установка стоит довольно дорого. Выход очевиден: нет ничего сложного в том, чтобы собрать паяльный инструмент своими руками.

При сборке такого паяльного устройства можно вложиться в бюджет до 10 тыс. рублей. Несмотря на низкую себестоимость, станция отлично себя показала при проведении ремонтных работ, связанных с монтированием микросхем.

Описание конструкции

Устройство состоит из следующих компонентов:

• контроллер управления;
• подогрев нижнего типа;
• нагрев верхнего типа.

Контроллер должен быть 2-канального типа.

Первый канал подключается к термопаре или терморезистору платинового типа. Второй следует просто подключать к паре. Оба канала обладают автоматическими и ручными режимами. Первый допускает поддержку температур до 255 градусов при помощи обратных связей с термопарой или терморезистором.

Ручной режим позволяет производить настройки в диапазонах 99%. Память контроллера содержит четырнадцать различных типов термопрофилей: семь профилей свинцового типа и семь профилей для пайки без свинца.

Для содержащего свинец припоя диапазон максимальных температурных профилей начинается с 190°, и далее через каждые 5 до 220°.

Для припоя без свинца максимальные температуры профилей начинаются с 225°, и далее через каждые 5 до 250°.

В тех случаях, когда верхний нагревательный элемент попросту не справляется и нагрев обеспечить не удается, контроллерный элемент становится в режим «пауза» и ожидает нужную температуру. Это позволяет приспособить микросхему для нагревателей настолько слабых, что они не способны следовать за термопрофилями.

Контроллеры также используются, как регуляторы температуры паяльной станции, например, если необходима сушка или запекание паяльных масок. Такие устройства отлично подходят для поддержки температуры.

Рейтинг лучших паяльных станций с феном для дома 2023 года

Если агрегат нужен для интенсивного применения, лучше купить паяльную станцию с феном из средней ценовой категории. Такие модели сочетают хорошую функциональность с высокой долговечностью и устойчивостью к нагрузкам.

Element 878D

Устройство способно разогреваться до 100-450 °С, причем рабочей температуры достигает всего за семь секунд. Комплектуется четырьмя насадками, предусмотрена система охлаждения, предотвращающая износ агрегата. Модель оснащена дисплеем для отображения основных настроек.

Купить Element 878D можно от 6600 рублей Плюсы

• при температуре меньше 50 °С самостоятельно отключается;
• не шумит;
• удобная рукоять паяльника;
• керамический нагреватель.

Минусы

• жесткий кабель;
• высокая цена.

Мне нравитсяНе нравится

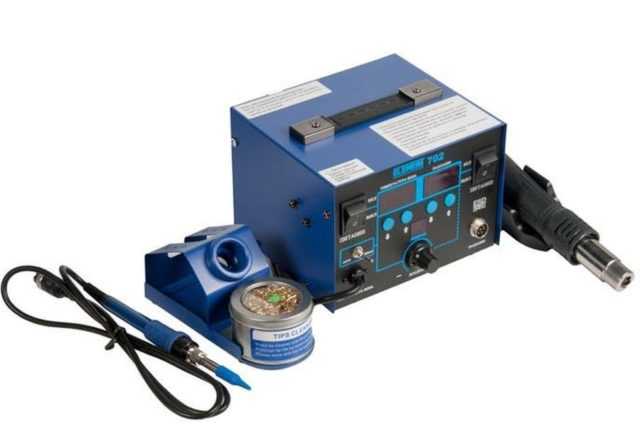

Element 702

Станция обладает русифицированным интерфейсом, комплектуется феном на 650 Вт со встроенной турбиной. Поддерживает термостабилизацию, в наборе есть несколько насадок. Несмотря на грубоватый дизайн, отличается хорошей надежностью и не требует доработки сразу после покупки.

Выбрать станцию Element 702 можно от 7200 рублей Плюсы

• хорошее качество и надежность;
• мощный термофен;
• паяльник автоматически отключается при размещении на подставке.

Минусы

• насадки не быстросъемные;
• термостабилизация довольно грубая.

Мне нравитсяНе нравится

Lukey 702

Паяльный комплекс оборудован турбинным феном, встроенным в рукоять. Не имеет шланга подачи воздуха и за счет этого отличается повышенной мобильностью. Выводит информацию о текущих настройках на цифровой дисплей. Температуру нагрева можно плавно регулировать. Агрегат быстро достигает рабочих показателей и так же стремительно остывает при выключении.

Выбрать для дома Lukey 702 можно от 8400 рублей Плюсы

• три насадки в комплекте;
• мощный паяльник;
• подходит для работы с чувствительными платами.

Минусы

• высокая цена;
• нет кнопки выключения.

Мне нравитсяНе нравится

Rexant 12-0721

Комплекс оснащен микроконтроллером, позволяющим проводить настройку с точностью до градуса. Отличается плавным и быстрым разогревом. Термофен оборудован бесщеточным долговечным мотором, редко перегорает. В комплекте поставляются держатель и три насадки.

Выбрать и купить Rexant 12-0721 можно от 8000 рублей Плюсы

• компактность;
• простое управление;
• точная настройка температуры;
• долговечность.

Минусы

• дорого стоит;
• установить нагрев ниже 150 °С нельзя.

Мне нравитсяНе нравится

Lukey 868

Паяльная станция оснащена термофеном на 400 Вт, поддерживает аналоговую регулировку воздушного потока. Выбрать устройство можно за удобную смену насадок в «горячем» режиме и качественный нагреватель.

Купить Lukey 868 можно от 9700 рублей Плюсы

• мощный фен с регулировкой;
• керамический нагревательный элемент;
• насадки можно менять без отвертки.

Минусы

• цена сильно завышена;
• ненадежный разъем для паяльника.

Мне нравитсяНе нравится

Особенности выбора

Основными характеристиками, учитываемыми при выборе паяльной станции, являются ее мощность, комплектация, используемый для пайки вид флюса.

Мощность

Паяльная станция на Ардуино

Выбор паяльной станции по данной характеристике зависит от ее предназначения:

• Для пайки небольших радиодеталей, обладающих чувствительностью к перегреву, используют оборудование мощностью 40-60 Вт;
• Для работы с не столь чувствительными к высоким температурам элементами печатных плат применяют станции мощностью 70-90 Вт;
• Более мощное оборудование (мощностью свыше 100Вт) используют для профессиональной ежедневной пайки в условиях средних и крупных производств бытовой и компьютерной техники.

Обратите внимание! Наиболее удобны и производительны для радиолюбительства станции мощностью от 60 до 90 Вт

Комплектация

Наиболее удобна комплектация паяльной станции, в которую включены следующие компоненты:

• Паяльник со сменными жалами различной формы;
• Термовоздушный фен, штатив для его вертикального крепления;
• Катушка с трубчатым припоем;
• Специальная лампа.

Подобная комплектация хоть и будет стоить недешево, но при этом позволит выполнять все виды радиолюбительских паечных работ.

Выбор флюса

Лучший флюс – паяльная кислота

Флюс – вещество, предотвращающее образование на поверхности, на которую наносится припой, а также на жале паяльника, слоя окисла. От правильного выбора флюса зависят качество и скорость паечных работ.

В качестве флюсов для паяльных станций применяют:

• Канифоль (затвердевшая сосновая или еловая смола);
• Спиртовой раствор канифоли;
• Ортофосфорную паяльную кислоту.

К сведению. Среди данных видов канифоли наиболее удобной в нанесении и эффективной является ортофосфорная паяльная кислота.

Виды паяльных станций

Все современные станции различаются по таким признакам, как способ пайки, тип управления нагревом паяльника (температурой фена или инфракрасного излучателя), предназначение.

Контактные и бесконтактные

Индукционная паяльная станция

В зависимости от способа пайки радиодеталей, все паяльные станции подразделяются на:

• Контактные – в таком оборудовании радиодетали припаиваются с помощью паяльника с острым жалом. По способу нагрева жала такие станции бывают индукционные (жало нагревается за счет вихревых токов, образующихся при подаче высокого напряжения на расположенную вокруг него катушку), импульсные (нагрев паяльника происходит не постоянно, а только в момент соприкосновения жала с рабочей поверхностью);
• Бесконтактные – пайка в таких станциях происходит за счет потока горячего воздуха или теплового излучения. Бесконтактные устройства подразделятся, в свою очередь, на две разновидности: термовоздушные (пайка происходит за счет высокотемпературного фена, подающего на рабочую поверхность разогретый воздух) и инфракрасные (паечные работы происходят, благодаря паяльникам с инфракрасными излучателями).

К сведению. Такая классификация условна – во многих современных станциях комплектация состоит из контактных и бесконтактных устройств для пайки.

Аналоговые и цифровые

Аналоговая и цифровая паяльные станции

По способу регулирования нагрева рабочего органа паяльные станции подразделяются на 2 вида:

• Аналоговые – в таких станциях нагрев жала контролируется одним датчиком, который связан с реле, замыкающим и размыкающим цепь нагревательного элемента паяльника;
• Цифровые – нагрев жала паяльника в таких станциях регулируется при помощи переключателей и кнопок размещенного в модуле управления контроллера (микросхемы).

Аналоговые паяльные станции, благодаря своим конструктивным особенностям, более надежные и ремонтопригодные. Однако на этом их преимущества заканчиваются – цифровое паяльное оборудование, по сравнению с ними, обладает более точной настройкой нагрева, что позволяет его использовать при пайке очень чувствительных к температуре радиоэлементов.

Монтажные и демонтажные

В зависимости от предназначения, паяльные станции подразделяются на:

• Монтажные – оборудование, конструктивно предназначенное для пайки радиодеталей на печатные платы;
• Демонтажные – паяльные станции, которые применяются для быстрого и качественного удаления припоя, демонтажа перегоревших радиодеталей.

В большинстве случаев демонтажные станции применяют только на крупных радиотехнических производствах – простые радиолюбители производят удаление остатков старого припоя, демонтаж вышедших из строя радиодеталей при помощи обычных монтажных паяльников.

Ремонтные

Паяльное оборудование данного вида применяют для проведения большого комплекса работ. В его состав входят не только различные виды паяльников, но и специальный оловоотсос для удаления частиц припоя и дыма, зажим для фиксации детали (платы), светильник для освещения рабочей поверхности. Такая станция, благодаря расширенной комплектации, совмещает в себе функции описанных выше монтажных и демонтажных видов данного оборудования.

Ремонтные

Работа в ремонтной мастерской требует тщательного соблюдения процедур пайки. Поэтому профессиональная паяльная станция собрана на микроконтроллере и имеет развитые сервисные возможности. При этом используются как контактные, так и бесконтактные паяльные станции самых разных конструкций.

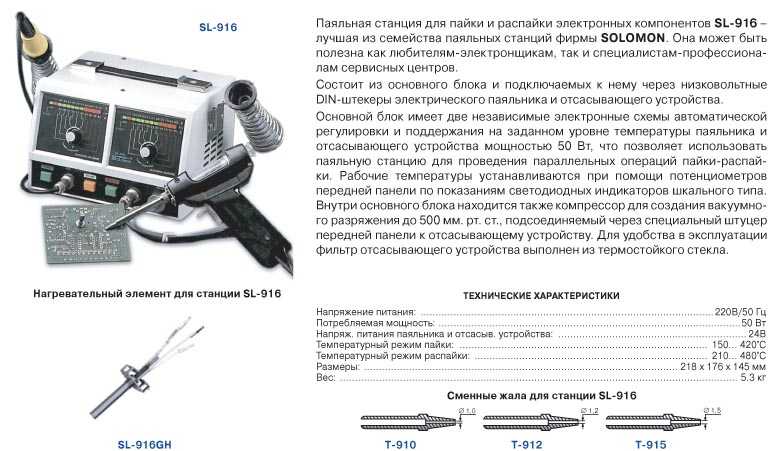

Надо отметить контактные аппараты с оловоотсосом. У таких агрегатов жало паяльника выполнено в виде полой трубочки. От неё к паяльной станции идёт гибкий воздушный шланг.

В самой станции установлен вакуумный насос, включающийся нажатием педали или нажатием на кнопку сбоку ручки паяльника.

Для снятия с платы компонентов форм-фактора SMD часто применяют паяльники особых конструкций. Широко распространён «терпоминцет», который состоит из двух паяльников с тонкими плоскими жалами, соединённых в виде пинцета. Такая конструкция позволяет захватить радиодеталь, одновременно нагреть обе точки пайки и без повреждения снять деталь с платы.

Для демонтажа микросхем, выполненных по планарной технологии, требуется нагрев всей площади выводов одновременно, а также подогрев участка печатной платы непосредственно вблизи выпаиваемой детали. Традиционно для этой цели используются термофены и термостолы. Такие паяльные станции компактны, недороги и позволяют быстро добиться результата.

Важным является необходимость подогрева до нужной температуры также самой печатной платы в местах пайки. На первый взгляд, струя раскалённого воздуха из термофена с этим отлично справляется. Проблема в том, что при этом бесконтрольно нагревается значительный участок платы. Из-за этого легко ненароком «сдуть» близко расположенные детали, особенно мелкие.

Это решается с помощью местного экранирования. Место вокруг детали, которую следует выпаять, ограничивается наклейкой алюминиевой фольги (можно воспользоваться кухонной фольгой для выпечки).

Ещё лучше использовать для местного подогрева инфракрасные паяльные станции. В таких аппаратах на монтируемые детали механически не воздействуют ни жало паяльника, ни скоростной воздушный поток. Нагрев осуществляется инфракрасным излучением от керамического нагревателя или галогеновой лампы. При таком способе также приходится отдельные участки схемы прикрывать от нагрева экранами из фольги.

Термовоздушные паяльные станции

Контактные паяльные станции – это не самые современные агрегаты. Обычно в комплекте к такой паяльной станции идет одно коническое медное жало, однако большинство моделей позволяют расширить комплект и докупить необходимые жала. В итоге паять таким паяльником можно практически что угодно, кроме плат памяти в сложной электронике

При выборе следует обратить внимание на возможность расширения комплекта, если вы хотите получить действительно универсальное устройство

Контактные паяльные станции могут иметь два типа управления:

• аналоговое — в этом случае паяльник будет иметь только два положения регуляции – включено и выключено, то есть жало нагревается до нужной температуры и отключается, а после остывания снова начинает нагреваться
• цифровое — в данном случае устройство сможет поддерживать постоянную температуру, то есть, нагрев и пайка будут более равномерными

Предпочтительный вариант – оловянно-свинцовый припой. Он плавится при меньшей температуре, потому работать с таким паяльником можно быстрее. Бессвинцовый припой имеет более высокую температуру плавления, потому, если вы хотите купить такую паяльную станцию, то следует убедиться, что она имеет достаточно мощный нагреватель.

Контактные станции первыми пришли на замену «архаичному» паяльнику. Именно они, благодаря доступной цене, широкому модельному ряду и привычному для многих методу пайки, получили наибольшее распространение в качестве домашних приспособлений.

По принципу поддержания постоянной температуры жала самого паяльника эти изделия подразделяют на:

• аналоговые (напряжение питания нагревательного элемента периодически отключается с помощью электромагнитного реле);
• цифровые (постоянная температура жала поддерживается с помощью специального электронного регулятора).

Нагреватели у контактных станций бывают:

• нихромовые (самые дешевые, однако из-за непродолжительного срока службы и большой инерционности в современных моделях практически не используются);
• керамические;
• индукционные (разогрев жала осуществляют с помощью токов высокой частоты).

Компактная контактная паяльная станция Rexant ZD-99 с аналоговым регулятором температуры (в диапазоне от 100 до 450 градусов), 48-ми ваттным паяльником (с керамическим нагревательным элементом), удобным держателем (с губкой для очистки жала) на сегодняшний день стоит 1700-1800 рублей.

Стоимость цифровой контактной станции 937D составляет около 3000 рублей. На российском рынке она известна под различными брендами: Kendal, Element, WEP, Zeny. Из особенностей стоит отметить светодиодный индикатор рабочей температуры и набор из шести сменных жал (входящих в комплект поставки). Мощность – 50 Вт, рабочая температура – 200-480 °С.

Индукционная станция Quick 202D обеспечивает сверхбыстрый разогрев жала токами высокой частоты (400 кГц). Мощный паяльник (90 Вт) и широкий диапазон регулировки температуры (от 80 до 480 °C) позволяют применять это приспособление для пайки самых различных элементов и деталей (в том числе и бессвинцовыми припоями).

Термодатчик, вмонтированный в кончик жала, обеспечивает точное (±2 °С) поддержание заданной температуры на протяжении всего процесса пайки. Регулируемый режим автоотключения (в диапазоне от 1 до 99 мин.), жидкокристаллический дисплей и звуковая сигнализация (при отклонении температуры от заданных значений) дополняют удобство при использовании. Стоимость такого устройства составляет 9500-9700 рублей.

Как работает термовоздушная паяльная станция и какую выбрать? В таких приспособлениях место пайки разогревают до необходимой температуры с помощью потока горячего воздуха. Конструктивно такая станция состоит из:

• приспособления для подачи горячего воздуха (фена);
• нагревательного элемента;
• нагнетательного насоса (турбины или компрессора);
• блока управления.

Различают две разновидности таких станций:

• компрессорные (нагревательный элемент и насос установлены в блоке управления, а горячий воздух подается к фену через шланг);
• турбинные (нагревательный элемент и насос смонтированы в самом фене, который соединен с блоком управления с помощью электрического кабеля).

Какую паяльную станцию с феном выбрать для дома: компрессорную или турбинную? Первые оснащают более долговечными нагревательными элементами и насосами, однако при их использовании необходимо не допускать перегибов (или зажимов) воздушного шланга

Вторые более удобны в эксплуатации, и что немаловажно дешевле

Бюджетный фен для пайки

NoEnName_Null  – тепловая воздушная пушка высокого качества, для начинающих и опытных пользователей. Отличительной особенностью данного варианта состоит в том, что здесь имеется европейская вилка. Благодаря этому, можно позабыть о переходниках, которые достаточно часто приходится использовать при покупке китайских пистолетов подобного типа. Нагрев начинается с первых секунд и продолжается всего 5 секунд. Благодаря встроенной технологии быстрого нагрева, получается достигнуть быстрого результата без траты большого количества электроэнергии. Это стало возможным благодаря тому, что здесь используется всего 130 ватт. Данное устройство можно использовать для работы с мобильными телефонами, планшетами и прочими устройствами. Есть возможность воспользоваться несколькими имеющимися насадками.

Главные преимущества.

1. Невысокая стоимость оборудования.
2. Высокий уровень производительности.
3. Небольшие размеры устройства.
4. Быстрый нагрев и поддержание необходимой температуры.

Недостатки.

1. Не слишком надежный провод устройства.
2. Небольшая мощность.

Стоит понимать, что данный вариант создан, прежде всего для домашнего пользования новичками. При этом, можно выполнить практически любую работу не менее качественно, чем более дорогие варианты фенов.
