Отопление дома сжиженным газом из баллонов

Особенности отопления от газовых баллонов

В качестве теплового источника применяются бутан либо пропан. После того как газ сжижают, его перегоняют в баллоны. Затем их подсоединяют к системе отопления через редуктор — устройство, понижающее давление.

В процессе прохождения через него газ вновь принимает своё природное состояние. Затем сжигается в котле, отдавая большой объём тепла.

Причины выбора

Невысокая стоимость;
малый расход топлива даёт большое количество тепла;
подключение такой системы отопления допустимо в любое время и после эксплуатации иных видов котлов;
применение такого вида топлива допустимо в любой местности и постройке.

Требования к котлам

Слева — конвекционный (традиционный), справа – конденсационный Источник otivent.com Прежде чем покупать отопитель для работы на СУГ, следует помнить, что газовый котел на газовых баллонах будет функционировать только в том случае, если агрегат способен работать на пониженном давлении от 0,003 до 0,004 бар или от 2,96 до 3,94 атм. В остальном каких-либо коренных изменений в оборудовании не потребуется. Если это так, то в техническом паспорте котла от завода-изготовителя всегда есть раздел, где указаны условия работы на сжиженном газе.

Выбор котла для перевода на СУГ

Отопители различаются по способы крепления Источник otivent.com Производители любых газовых котлов ставят перед собой задачу, как можно больше увеличить КПД агрегата, а это, в первую очередь, зависит от полного сгорания топлива в системе. Несмотря на разницу в состоянии метана и сжиженного углеводорода, принцип их сжигания ничем не отличается друг от друга, но есть некоторые нюансы, которые придется учитывать. Следует запомнить, что пользоваться обоими энергоносителями (СУГ и метаном) одновременно не получится, так как процесс перенастройки подразумевает частичную разборку котла с заменой и перенастройкой некоторых узлов и деталей.

Для выбора и приобретения газового котла нужно учитывать следующее:

Мощность. На каждые 10 м» жилых помещений при потолках не выше 2,7 м понадобится 1 кВт, но если комнаты выше, то рассчитывать нужно по объёму: на каждые 10 м3 – 0,41 кВт. Потом полученную мощность нужно умножить на коэффициент 1,2 – это самый простой и надёжный способ расчёта.
Если в доме отсутствует дымоход, точнее, нет возможности использовать его для вашего отопителя, то выбирайте подвесную модель с закрытой камерой сгорания. Там продукты горения выходят через коаксиальную трубу, которая выводится через стену непосредственно у котла.
Если дымоход в доме все-таки есть, а денег не очень много, без всяких сомнений берите модель с атмосферной тягой (открытая камера сгорания). Такой агрегат обойдется дешевле и без потери КПД обогрева дома.
Если вы остановили свой выбор на двухконтурном котле, позаботьтесь о том, чтобы теплообменник был раздельным (один для отопления, другой для ГВС). Такой вариант удобнее в обслуживании и надежнее в работе. Также для бюджетного варианта можно покупать парапетный котёл – там при открытой камере сгорания стоит коаксиальная труба, но самый мощный из них не более 12 кВт.

Расчет затрат на устройство автономного газоснабжения

Затраты можно поделить на три составляющие:

первоначальные расходы на покупку оборудования и монтаж;
расходы при эксплуатации жидкого голубого топлива;
стоимость обслуживания.

Первоначальные расходы на покупку оборудования и монтаж

Конечно же нельзя однозначно написать, сколько стоит газгольдер и вспомогательное оборудование. Поскольку это зависит не только от требований к объему установки, но и от регионов РФ. Стоимость газгольдеров начинается примерно от 150 тысяч рублей и выше. К этому необходимо добавить стоимость газового котла (около 50 тысяч рублей) и другого оборудования.

Поскольку для монтажа автономной системы потребуется проект, необходимо будет оплатить стоимость проектных работ, а также стоимость монтажа и услуги газовиков при подключении оборудования.

Сумма получается не маленькая, поэтому необходимо все тщательно проверить и посчитать. Первоначальные вложения могут вполне себе окупиться. При этом стоит отметить, что подключение природного газа от центральной системы газоснабжения может оказаться не дешевле, а еще и дороже. Некоторые владельцы предпочитают установку газгольдеров, даже имея в непосредственной близости центральную газовую сеть.

Расходы при эксплуатации жидкого голубого топлива

Расходы сжиженного углеводородного газа зависят от многих факторов:

климатическая зона. В условиях умеренного климата расходы могут быть гораздо ниже, чем, например, в широтах крайнего севера.
утепление обогреваемого помещения. Хорошо утепленные стены и крыша помогут сэкономить топливо.
исправность оборудования. Необходимо поддерживать оборудование в исправном состоянии.
грамотные расчеты при проектировании системы отопления.
применение автоматизированных систем, которые помогут регулировать подачу газа, в том числе GSM модули. Они позволят избежать проблем в случае снижения давления газа или температуры в помещении, оповещая владельца в режиме реального времени с помощью приложения на мобильном телефоне.

Из опыта отопления баллонным газом помещения в 145 м², включая горячее водоснабжение видно, что при наружной температуре от -10 до -27 ºC за месяц у потребителя уходило 10 баллонов объемом 50 литров и весом 20 кг. При температуре от -5 до -20 ºС – 8 штук. При этом температура помещения была настроена на +23 ºС. Можно сделать не сложный денежный подсчет. Один баллон – это 50 литров, заправка на 80-85 % по требованиям безопасности — это 40 литров. 10 баллонов по 40 литров – 400 литров. При стоимости газа 21 рубль за литр получаем 8400 рублей. К этой сумме нужно прибавить перевозку баллонов для заправки.

При применении газгольдеров расход в месяц составляет примерно 842 литра (при площади дома 150 м² и умеренном климате). Если используется газовая емкость объемом 5 м³, то в принципе одной заправки может хватить на отопительный целый сезон.

Обслуживание системы газового отопления

Обслуживания систем отопления сжиженным газом, как и природным требует обязательное наличие специалиста по газовым работам, имеющего на это особое разрешение.

В обязанности специалиста входит проверка газового котла и подводящего трубопровода или шланга. Это осмотр состояния горелки, камеры сгорания, запорных устройств, соединителей, автоматики, чистка от копоти и нагара. Техник также при необходимости производит регулировку оборудования.

О чем расскажет цвет пламени конфорок

Пламя в конфорках может иметь самые разные оттенки, которые свидетельствуют об особенностях сгорания топлива. Насыщенный голубой цвет огня говорит об однородной структуре газа, который подаётся в кухонную плиту. Однородное и качественное топливо сгорает полностью, выделяет в окружающую среду максимальное количества тепла и минимальный объем вредных веществ.

Нередки случаи, когда собственники квартир замечают в своих конфорках пламя ярко-красного или желтого цвета. Любые оттенки, отличные от голубого, свидетельствуют о том, что в горелку поступает топливо низкого качества с примесями воздуха. Низкокачественное топливо не только может быть достаточно опасным при использовании, но еще и осуществляет значительно худший нагрев. Плохое качество газа приведет к тому, что для работы системы теплоснабжения придется тратить больший объем дорогостоящего ресурса и больше платить по коммунальным счетам.

Из-за этого рекомендуем обращать внимание на цвет огня на плите и в котле. Чаще всего виновниками подачи в квартиры низкокачественного топлива выступают управляющие компании

Представители УК порой намеренно снижают содержание углекислоты и углеводорода в топливе, чтобы повысить свои доходы

В любом случае, обнаружение изменения цвета пламени является отличным поводом для обращения в ответственные органы за разъяснениями

Представители УК порой намеренно снижают содержание углекислоты и углеводорода в топливе, чтобы повысить свои доходы. В любом случае, обнаружение изменения цвета пламени является отличным поводом для обращения в ответственные органы за разъяснениями.

Некачественная работа системы газоснабжения может не только повысить расходы пользователей квартиры или дома, но также привести к преждевременному износу установленного оборудования, выходу его из строя и даже возникновению аварийных ситуаций. Мы напрямую заинтересованы в том, чтобы в наши дома поставляли природный газ высокого качества, потому при возникновении любых подозрений о содержании в топливе примесей следует провести проверку имеющейся техники, вызывав на дом газовиков.

Расход сжиженного газа

Чтобы понять, насколько эффективно и целесообразно отапливать дом с помощью СУГ, выполним расчет расхода баллонного газа для дома с площадью 100 кв.м. В такой дом, согласно тепловым расчетам, рекомендуется установка котла мощностью 10 кВт. Для получения 1 кВт тепла котел расходует в среднем 0,12 кг/час газа. Расход газа на отопление всей площади составит 1,2 кг/час, а в сутки – 28,8 кг. Если учесть, что в стандартном баллоне объемом 50 л содержится около 22 кг газа, то недельный расход составит около 9 баллонов, и это абсолютно нецелесообразно.

Газовые баллоны объемом 50 литров

Но в таком режиме котел работает только для разогрева отопительной системы. В остальное время правильно отрегулированный котел расходует в 3-4 раза меньше газа, т.е. около 8-9 кг газа в сутки или приблизительно половину баллона. В неделю для отопления хорошо утепленного дома площадью 100 кв. м понадобится около 3 баллонов газа. При этом температура внутри помещения будет поддерживаться на уровне +22 градуса (при -18-20 градусов снаружи).

Повысить эффективность отопления можно за счет использования автоматики.

Обратите внимание! Снижение температуры в ночные часы на 6-7 градусов приводит к уменьшению расхода газа на 25-30%.

Значит, в неделю, чтобы обеспечить такую систему сжиженным газом, понадобится около 2-х баллонов.

В случае отопления дачного дома, на время отсутствия хозяев, можно выставить температурный режим +5+7 градусов (только для поддержания отопительной системы в рабочем состоянии). Тогда расход газа в неделю уменьшится вообще до 1 баллона.

При увеличении площади отопления необходимое количество баллонов рассчитывается в пропорциональном соотношении.

Что выбрать – конвектор или баллон?

Конвектор – это разновидность радиатора с самостоятельной системой, не требующей подключения к основному котлу. Автономное оборудование, которое, располагают под оконными проемами, то есть в местах потерь тепла.

Устройство удобно использовать для отдельных небольших помещений, которые нужно быстро прогреть. Это отличный вариант для маленькой дачи.

Аппарат автоматически регулирует силу горения пламени в зависимости от степени нагрева, разогревая поверхность не более, чем у обычной батареи.

Баллонное отопление иногда используют в сочетании с конвектором, но также оно подходит для подключения к целой системе с целью обогрева нескольких комнат.

Заправка емкостей газом

Все баллоны заправляют на 85%, чтобы не произошло взрыва

Газовая печка для здания или бани требует своевременной заправки топливом емкостей. Баки не наполняют больше 85% от общего объема, поскольку газ может расширяться и прорывать стенки баллонов, если они заполнены на морозе и сразу внесены в теплое помещение. Запасы газа можно пополнять на заправочных станциях или в автономных пунктах. Перед тем как выбрать и закачивать вещество тару ставят на весы, чтобы вовремя отключить подачу газа и предотвратить повышение давления.

Даже если заправка будет выполнена по правилам, риск переливов остается. Маленькие баллоны по 5 литров заполняют до 2 кг, большие по 12 литров до 6 кг. Этого количества будет достаточно, чтобы обогреть дом либо баню. Закачка происходит с большой скоростью, при превышении критической отметки нужно сразу откачать излишки. Лучше заправлять баллоны в местах, где присутствуют электронные весы с отсекателем, повышающие уровень безопасности.

Расчет затрат на устройство автономного газового отопления

Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее

Начальные затраты на оборудование и обустройство

Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.

Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.

Расходы газа но отопление частного дома

Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.

Удельная теплота сгорания, мДж

Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.

Стандартный 50-литровый баллон бывает заполнен 35–40 литрами СУГ, что в пересчете на массу дает в среднем 22 кг газа.

Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:

На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
В сутки будет расходоваться 12 кг, или почти половина баллона;
Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.

Объема газгольдера может хватить для работы отопительной системы в течение всего сезона

Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:

Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).

Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.

Для уменьшения количества сгораемого газа используйте автоматику, которая в ночное время переводит котел в умеренный режим, снижая температуру в системе на 7–9 градусов, тем самым добиваясь сокращения расходов на 30%.

Плюсы и минусы отопления газовыми баллонами

Инфракрасный обогреватель, работающий на баллонном газу

Газовая печь для отопления дома от баллона работает при помощи пропана либо бутана. Основной рабочий компонент сжижается в процессе производства и загоняется в емкости. Перевод газового вещества в жидкую форму необходим, поскольку для хранения в обычном состоянии ему потребуются емкости гораздо большего объема. Сжижение газа позволяет хранить его в баллонах в максимальном количестве.

Готовые баллоны подключают к редуктору, снижающему давление, за счет чего газ снова возвращается в первичное состояние. Тепло выделяется в процессе сжигания газа внутри котла.

В список преимуществ газового отопления с помощью баллонов входит:

полная автономность отопительной системы;
низкий расход сырья и минимум затрат на топливо;
стабильное давление внутри труб;
отсутствие проблем во время эксплуатации и при монтаже.

У печного отопления этого типа есть и свои минусы. Баллоны нельзя оставлять на улице в зимний период, при низкой температуре они выделяют быстро замерзающий конденсат, препятствующий стабильному потоку газа. В этом случае отопительная система не будет получать достаточно топлива и отключится автоматически.

В частном доме

Баллоны можно подключать к котлу отопления – достаточно для небольшого дома до 100 кв. м

Газовая печь подходит для отопления дома площадью до 100 кв.м. С ее помощью можно создать удобную и эффективную систему прогрева любого здания. Для дома стоит выбирать стандартные 50-литровые баллоны со сжиженным пропаном, бутаном либо смесями с горючими веществами для летнего и зимнего периодов.

Для сауны и бани

Газовая банная печь способна нагревать парную до нужного уровня не хуже стандартного дровяного аналога. Она отличается простотой в эксплуатации, достаточно безопасна и не требует больших расходов. Если речь идет о небольшой бане или сауне, в ней устанавливают два либо три конвектора, которые работают на газе из баллонов. Для большой бани площадью до 150-200 кв.м. целесообразно создавать отдельную газовую котельную и ставить котел.

Выбор места хранения газовых баллонов

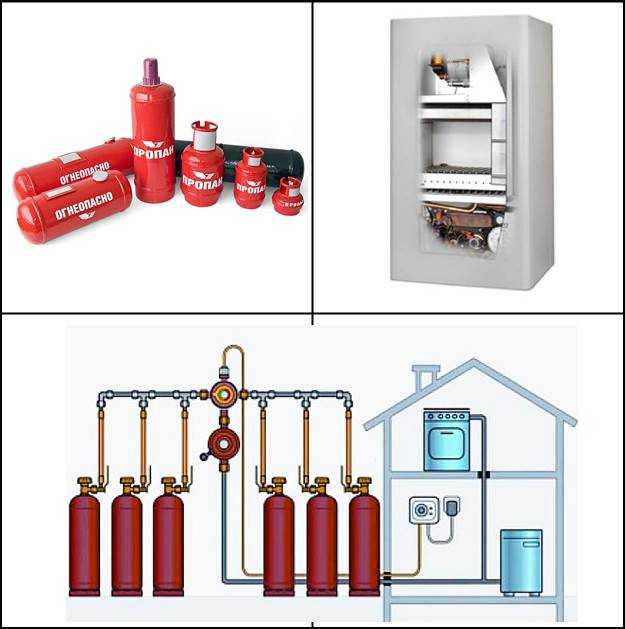

Схема подключения баллонов

Прежде чем определиться со способом хранения газовых баллонов необходимо правильно подобрать их вместимость. В настоящее время можно использовать емкости вместительностью 5, 12, 27 и 50 л. Если отопление частного дома баллонным газом будет регулярным – лучше всего закупить емкости с максимальным объемом 50 л.

Для подачи газа делают магистраль от места хранения баллонов к котлу. Можно использовать несколько емкостей сразу, установив на каждый газовый редуктор. В его комплектацию должны входить два манометра. Один из них необходим для сверки показания давления внутри баллона, а второй показывает это значение на выходе. С помощью запорного клапана регулируется интенсивность подачи топлива.

Редуктор для баллонов

Место выбора их хранения напрямую зависит от того, сколько нужно баллонов для котла отопления. Расчетное количество емкостей зависит от следующих показателей:

Общая площадь дома;
Тепловые потери в здании;
Минимальная температура зимой.

Немаловажным моментом является место, где будет установлен газовый котел отопления на баллонном газе. Протяженность подающей магистрали должна быть минимальной, чтобы снизить вероятность ее разгерметизации и оптимизировать расход газа.

Отдельное помещение для баллонов

Хранение газовых баллонов в доме

Лучший способ хранения газовых баллонов для отопления – подготовка отдельного помещения. Правила обустройства и требования к нему подробно описаны в СНиП 2.04.08-87. Поэтому перед установкой отопления с помощью газовых баллонов необходимо ознакомиться с этим документом.

Оптимальный вариант, если комната хранения будет располагаться в непосредственной близости от места установки котла. Таким образом можно сделать подающую магистраль как можно короче. Также необходимо обеспечить следующие условия хранения емкостей для отопления частного дома от газовых баллонов своими руками:

В помещении не должны храниться горючие или смазочные материалы;
Запрещается использовать любые отопительные приборы – конвекторы, обогреватели. Исключение составляют трубы и радиаторы водяного отопления;
Обеспечение приточной вентиляции. Средний показатель воздухообмена 12 м³/час на 1 м² помещения;
Каждый баллон должен располагаться на поддоне. Это необходимо для сохранения устойчивости при возможных колебаниях емкости во время выхода газа.

Для обеспечения безопасности помещение должно закрываться. Подача топлива для отопления частного дома баллонным газом происходит с помощью магистрали. Если для этого используются гибкие шланги – во время монтажа необходимо избежать их перегибов.

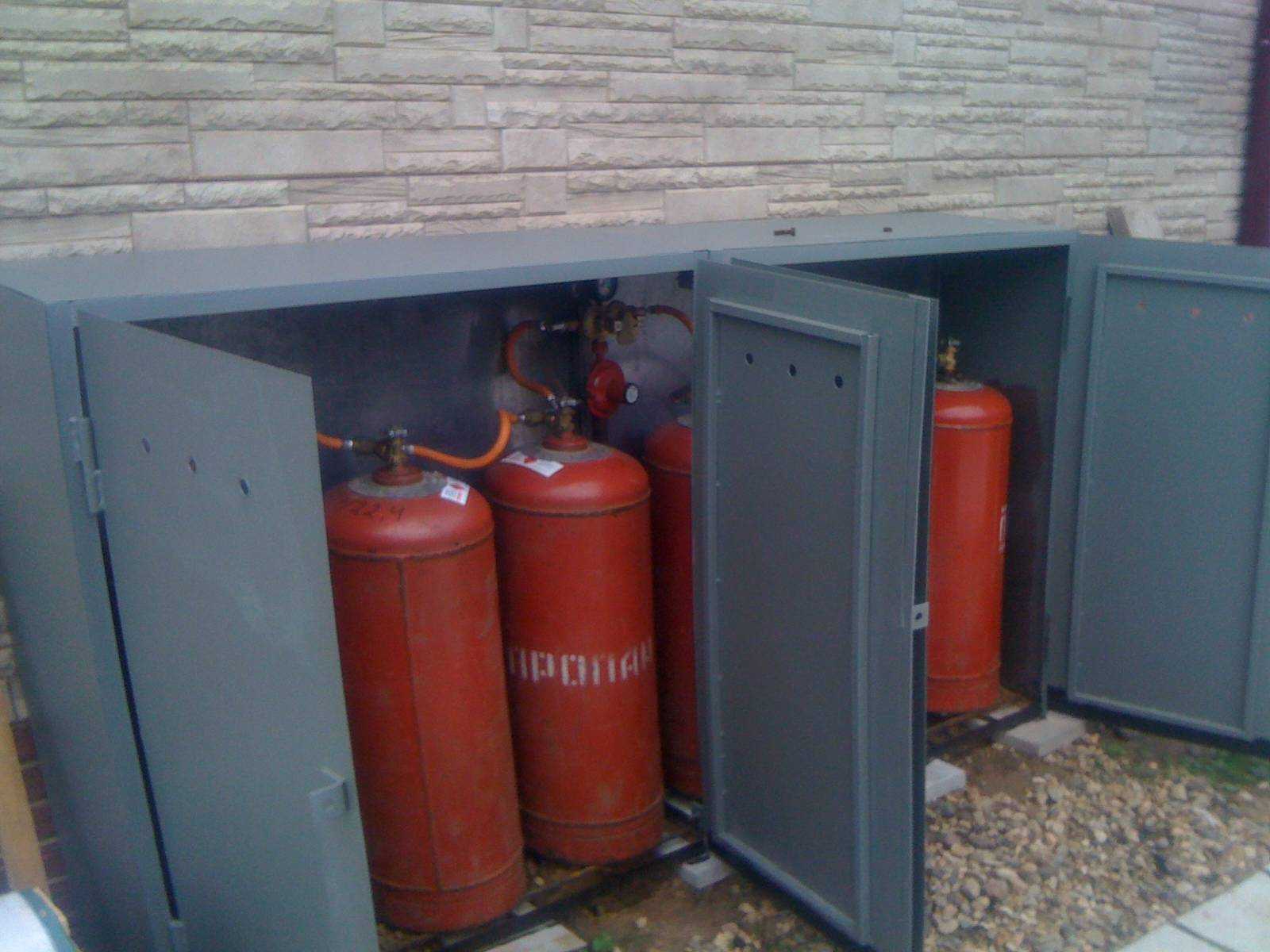

Требования к шкафу для хранения газовых баллонов

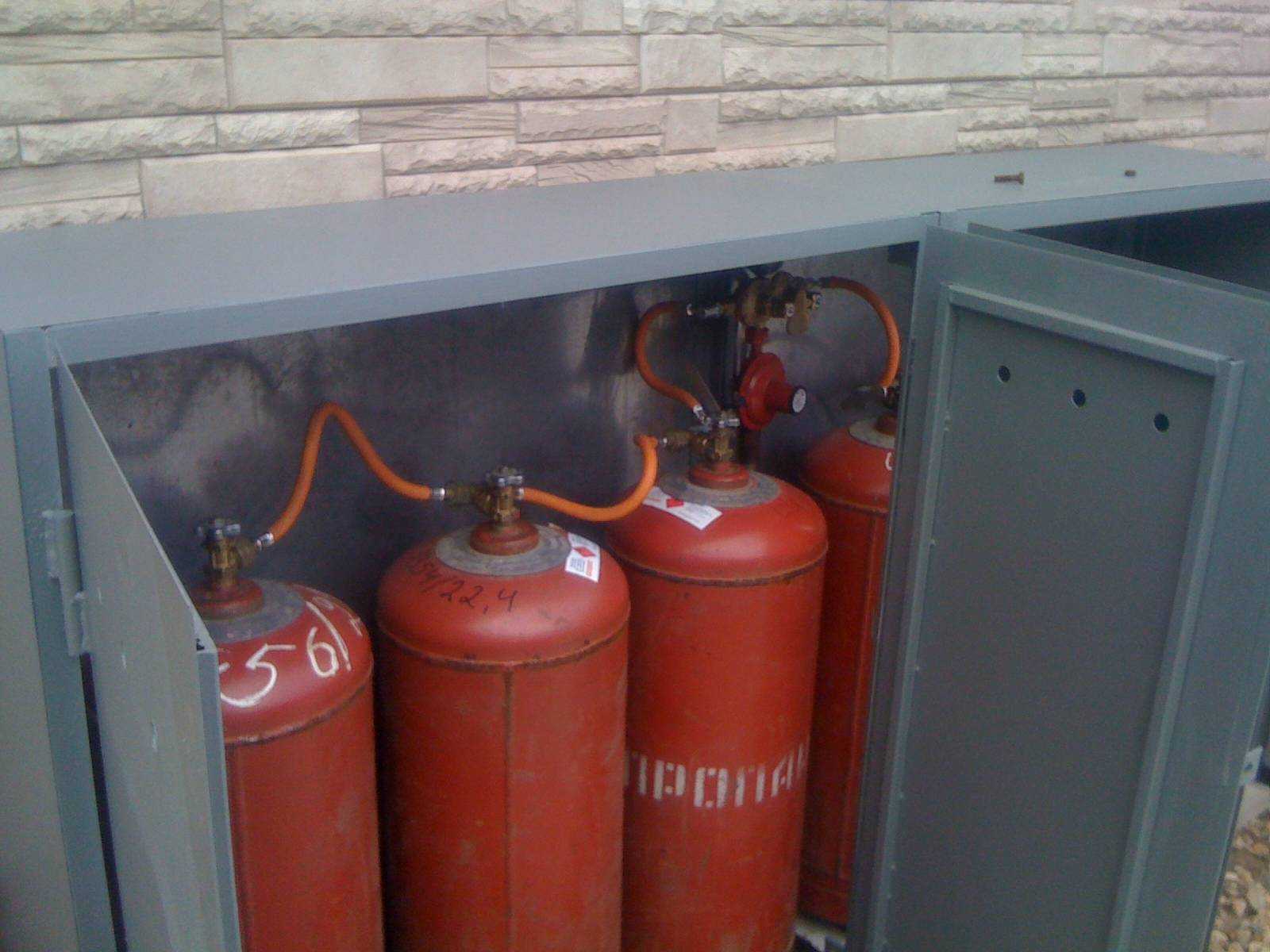

Хранение баллонов в шкафах

Альтернативой вышеописанному способу является использование специальных металлических шкафов. Это актуально для отопления дачи газовыми баллонами при небольшом потреблении топлива.

Рекомендуется приобрести уже готовую конструкцию, так как в ней будут учтены требования из ГОСТ 15860-84. Они заключаются в следующем:

Проветривание. Для этого в конструкции шкафа должны быть вентиляционные отверстия;
Исключение вероятности попадания солнечного света на газовые баллоны. Это может привести к повышению температуры на их поверхности;
Все элементы индивидуального отопления от газовых баллонов должны делаться из негорючих материалов. Это же относится и к шкафам для хранения;
Наличие оповещающих табличек и надписей.

На сколько хватает газового баллона для отопления емкостью 50 л? Все зависит от номинального потребления котла. Но, несмотря на это хранить в одном шкафу можно лишь два баллона. Оптимальные размеры конструкции в этом случае будут составлять 2000*1000*570. Перед установкой шкафа необходимо сделать отдельный фундамент. Его габариты должны превышать размеры конструкции на 15-20 см.

Также соблюдаются правила установки для теплоснабжения частного дома от газовых баллонов своими руками:

Минимальное расстояние от дверей и окон должно составлять 5 м;
Стена, к которой будет примыкать шкаф, делается из негорючих материалов.

Обязательно на поверхности фундамента делают специальные вентиляционные зазоры. Специалисты рекомендуют заземлить конструкцию, чтобы снять возможное статическое напряжение.

Общие сведения

Сжиженный газ представляет собой смешанные в определенных пропорциях углеводороды – пропан и бутан. По специальной технологии смесь охлаждается, переходит в жидкую фазу, после чего ею наполняются 50 – литровые баллоны, так хорошо нам знакомые с давних пор. Раньше они часто применялись для работы газовых плит, да и сейчас используются в отдаленных регионах с целью приготовления пищи.

В столь же отдаленных районах, где отсутствует газификация, а твердое топливо слишком дорого, углеводородный газ могут использовать для обогрева жилых помещений. Конечно, цена вопроса ощутимо выше, чем при отоплении природным газом, но при его отсутствии это чуть ли не единственная альтернатива. Кроме сжиженного газа есть еще дизельное топливо, но тогда стоимость оборудования и его эксплуатации обойдется еще дороже.

Горючее в баллонах удобно использовать для частных домов или дач, чья площадь находится в пределах 100 м2. Укрупненный расчет расхода сжиженного газа показывает, что на обогрев подобного здания требуется теплогенератор мощностью 10—12 кВт. Учитывая его КПД в размере 92%, получаем расход около 18 л сжиженного топлива в сутки. Поскольку при заправке емкость не заполняется целиком в соответствии с правилами и вмещает около 42 л пропана, то в месяц понадобится порядка 14 баллонов. В реальной жизни, особенно если загородный дом отлично утеплен, а климат зимой несуровый, горючего потребуется меньше.

Заправочные баллоны

Нагрев системы газового отопления дома требует постоянной доступности ресурсов. В принципе, каждый тип системы отопления нуждается в доступе к топливу, но в случае газовых баллонов это несколько сложно. Если, например, для электрических котлов вам нужен только доступ к электрической сети, когда необходимо нагревать газовое присутствие баллонов — их нужно регулярно покупать или закалять.Читайте как «газовое отопление в доме».

В некоторых деревнях есть бригады с вспомогательными работниками и оборудование для их доставки.

Если эти услуги недоступны, вам необходимо будет приобрести бутылки или искать SG для их загрузки сжиженного нефтяного газа (см. «Котел для сжигания газа для горючего для отопления»).

Нагрев от газовых баллонов дешевле, если он заполнен топливом. Однако следует иметь в виду, что некоторые GDS пытаются сохранить и заполнить только половину.

В то же время штатные станции говорят, что газ кипит только на 40 градусов, поэтому нецелесообразно заполнять полный бак — он может лопнуть. В то же время закупленные продукты практически полностью заполнены газом. Поэтому такие предложения не должны быть согласованы. Отопление дома с воздушным газом оказывается очень экономичным.

Для обеспечения нормальной работы системы отопления мощностью 10-20 кВт достаточно одного цилиндра емкостью 50 литров. Целесообразно покупать автоматические устройства — они работают не весь день, а около трети дня, нагревая газ частного дома баллонами только в том случае, если температура падает ниже определенной температуры. Работа обычных систем должна регулироваться независимо. Таким образом, если вы установите желаемую температуру в помещении на 20 градусов, котел будет потреблять около 5 м³.

Независимо от того, является ли это автоматическим или нет, желательно отключить ночной котел по соображениям экономии.

Использование редуктора

Удобный редуктор с манометром

Обязательной частью газобаллонной системы есть редуктор — это устройство, которое используют для понижения давления. Установка редуктора обязательная, потому что давление в емкостях постоянно меняется через разную температуру воздуха на улице и количество оставшегося газа в баллонах. Относитесь к выбору редуктора очень внимательно. Подберите правильную производительность этого устройства. Редукторы, которые переключаются с помощью автоматики используются со специальной защитой. При большом поднятии уровня давления, защита открывает сбросной клапан.

Требования к отоплению частного дома газовыми баллонами

Обеспечить свободный доступ к баллонам, для их проверки и последующего заполнения.
Баллоны запрещено хранить в подвалах или на цокольном этаже дома. Для этого необходима организация специально отведенного пространства.
Газовые баллоны нельзя хранить в наклоненном положении и запрещено их падение.
Крепление баллона должно быть прочным. Как правило, используется хомут для его фиксации к стене.

При отоплении дома газовыми конвекторами или с использованием котла, баллон должен наполняться максимум до 80-85%. При повышении температуры объем газа начинает увеличиваться. Если объем этого не позволяет, может произойти взрыв! К тому же, монтаж баллонов должен быть в месте без прямого воздействия УФ-лучей.

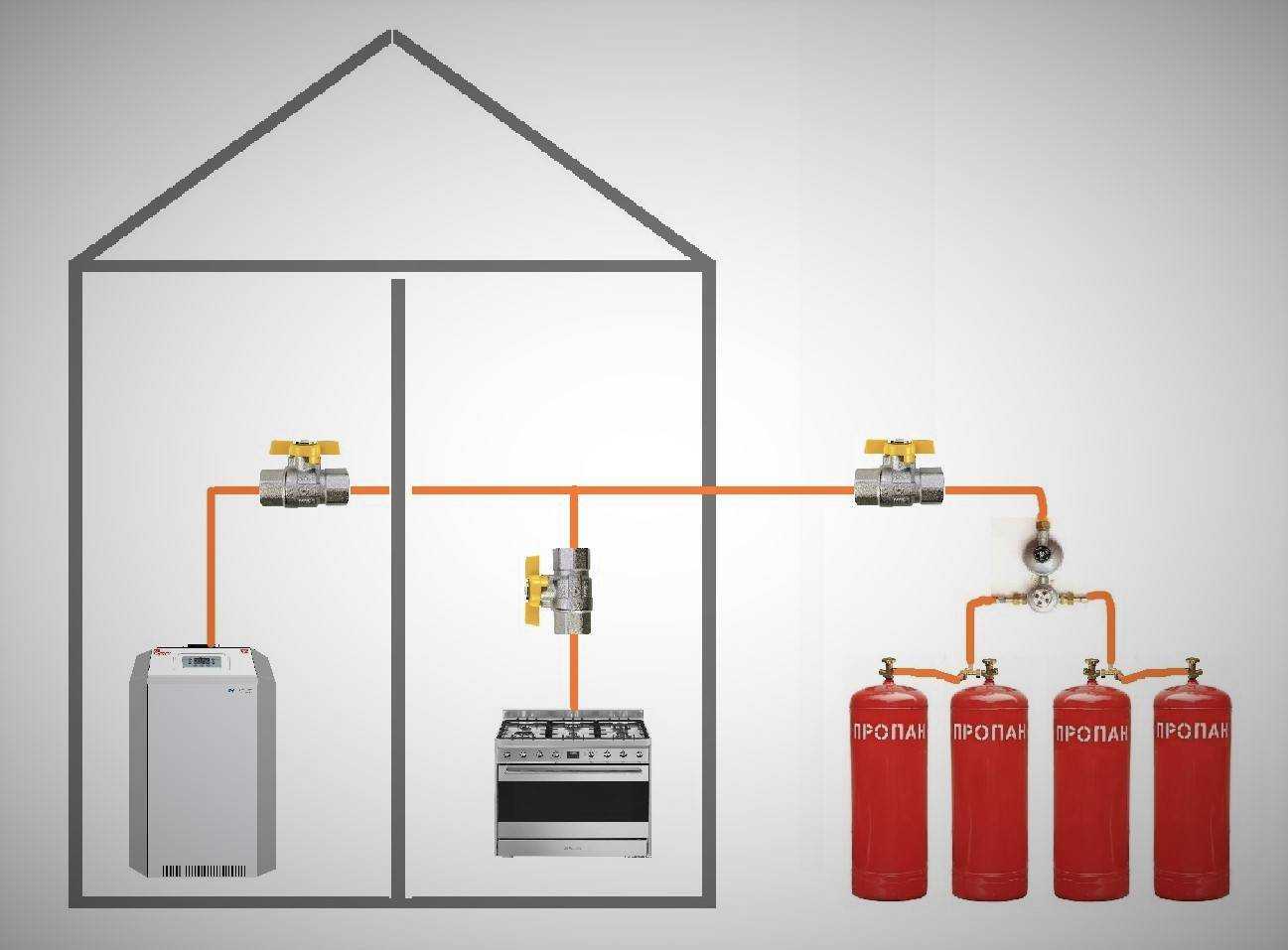

Схема подключения к котлу

Баллоны подключаются к системе через специальный редуктор, который преобразует газ из жидкого состояния в газообразное для дальнейшей подачи на котел.

Газовые баллоны с отдельными редукторамиОбратите внимание! Расход газа через редуктор должен составлять 1,8-2,0 м. куб/час, обычный газовый редуктор с расходом 0,8 м

куб/час для этой системы не подходит.

При подключении баллонов к котлу используется два варианта: один общий редуктор для всех баллонов или для каждого – отдельный редуктор. Последний вариант более безопасный, но и более затратный.

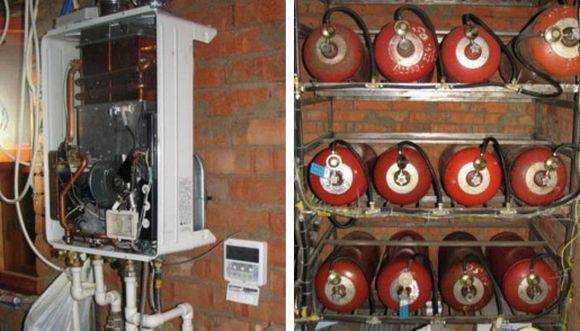

К газовому котлу может быть подключено сразу несколько баллонов, что позволяет увеличить время между их заправками. Для этого используется рампа – двухплечевой коллектор, распределяющий емкости баллонов на две группы, основную и резервную.

Сначала газ выбирается из баллонов основной группы, а когда он заканчивается, рампа выполняет автоматическое переключение котла на резервную группу. Момент переключения сопровождается сигналом. После подключения к рампе уже заправленных баллонов, котел автоматически переходит на работу от основной группы.

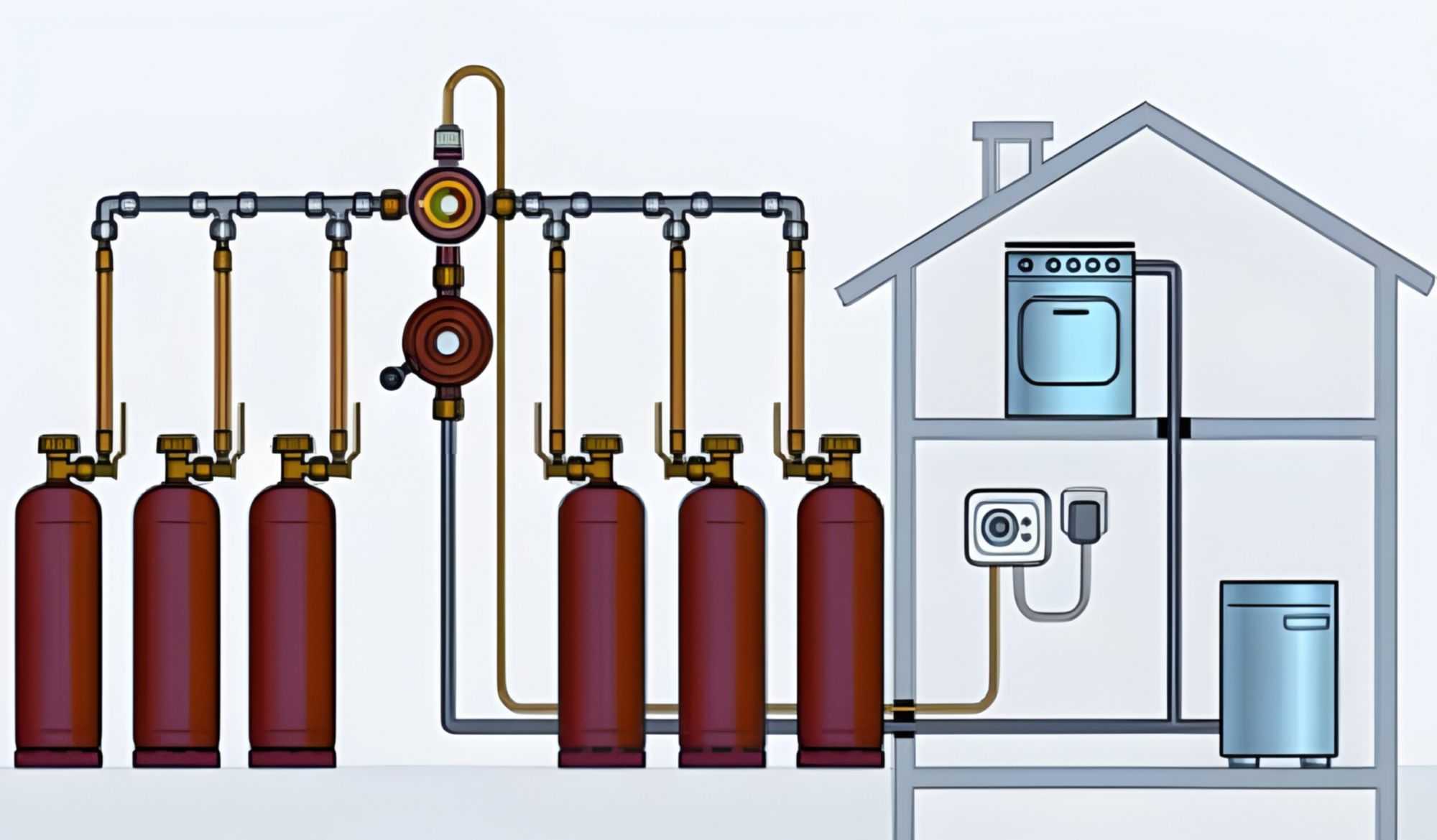

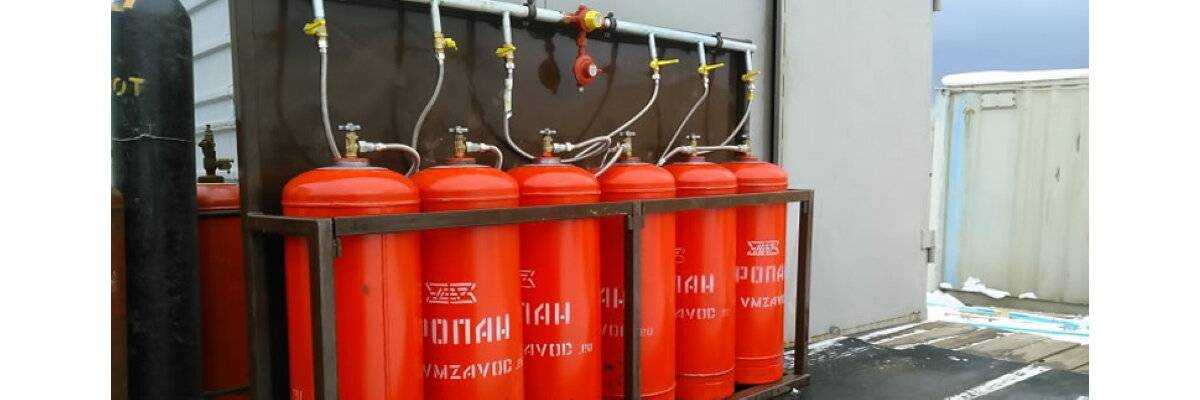

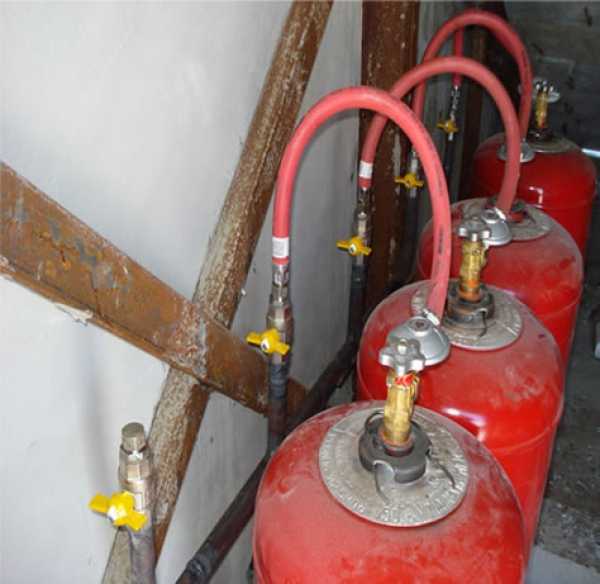

Схема подключения баллонов к рампеОбратите внимание! Газовые баллоны устанавливают на расстоянии минимум 2 м от котла, но оптимальный вариант их размещения – в отдельно стоящем нежилом помещении или утепленном газовом шкафу с северной стороны дома.

Недопустимо попадание на газовые баллоны прямых солнечных лучей.

Толщина стенки металлических труб газопровода должна быть не менее 2 мм. В местах прохода через стены труба помещается в специальный футляр и запенивается. Котел подсоединяется к газопроводу с помощью гибкой подводки, а для редуктора используется резинотканевый рукав (дюритовый шланг).

Как рассчитать расход топлива?

Формула расчета газа простая – на 10 м2 помещения нужно 1 кВт тепловой энергии. Для примера приведем расчет отопления для дома в 100 м2. При качественном утеплении, отсутствии панорамного остекления и большого количества дверей пригодится котел с показателем работоспособности в 10 кВт. Расход топлива для выработки 1 кВт составляет 0,12 кг/час. На 10 кВт-1,2 кг/час, в сутки это 28,8 кг (м3).

В одном баллоне объемом 50 л примерно 22 кг СУГ, чего хватит на неполные сутки постоянной работы котла, то есть в неделю для отопления дома в 100 м2 потребуется порядка 9 баллонов при круглосуточно включенном котле с загрузкой на полную мощность. Не учтена раздача ГВС (прогрев воды), а также проблемы с утеплением – в этом случае количество баллонов увеличивается.

Чтобы сэкономить на топливе, хозяину надо создать ряд условий:

Тщательно утеплить строение, включая крышу, чердак, цоколь, входные группы, окна.
Запускать работу оборудования на 100% мощности в период нахождения в доме людей. Днем и в ночное время обогрев следует снижать до 45–50%.
Установить контуры теплого пола, куда тепло подается с низким уровнем прогрева.

В этом случае экономия достигает 50%, поэтому для отопления дома уйдет не более 8 кг/сутки. При соблюдении всех условий, на дом в 100 м2 с системой, оснащенной автоматическими выключателями, переводом режима работы в «половинный» режим хватит 3 баллонов газа в неделю. При температурных показателях за окном -20 С прогрев помещений будет достигать +22 С.

Специалисты советуют поддерживать минимальный режим прогрева теплоносителя в +5 С в домах временного проживания или на период длительного отсутствия хозяев в доме постоянной эксплуатации. Такого нагрева хватит для предупреждения размораживания сети с жидким теплоносителем, экономия значительная – одного баллона хватит на 7 дней.

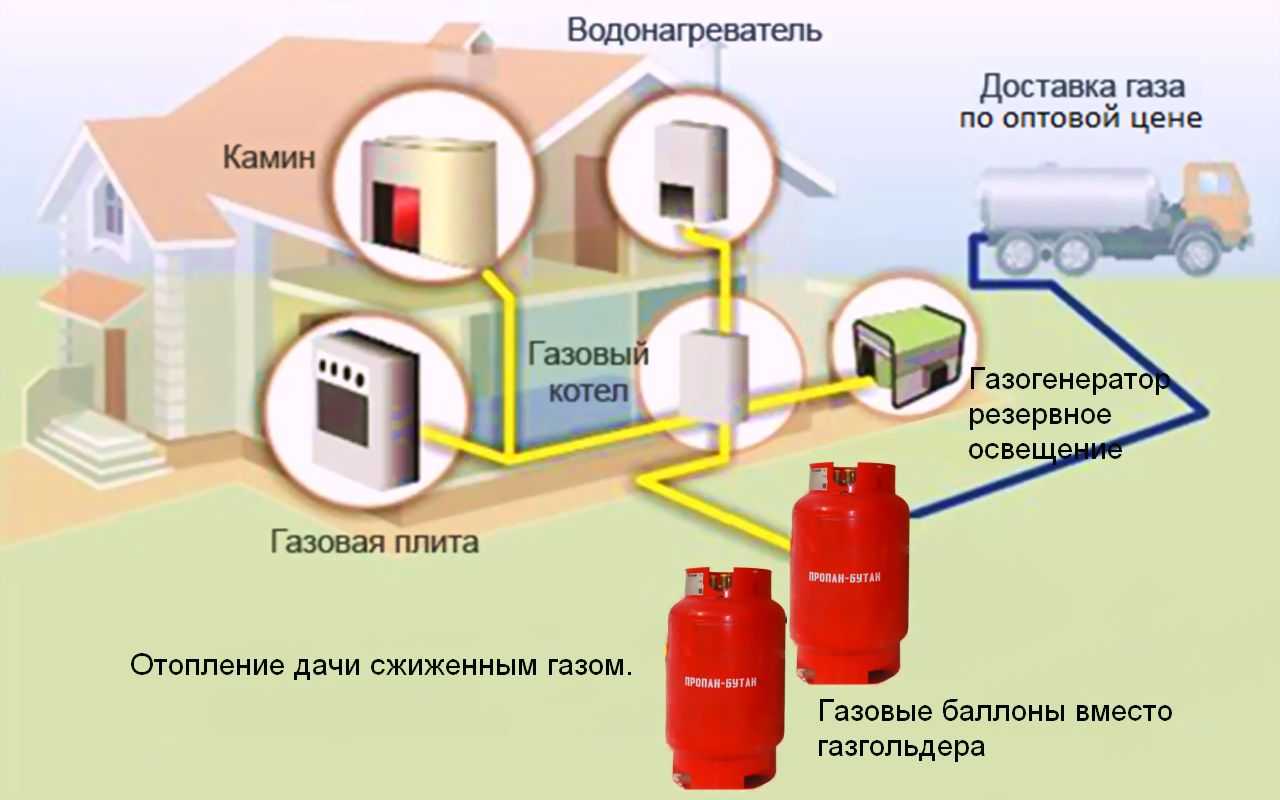

Как устроено баллонное отопление

Какой котёл использовать

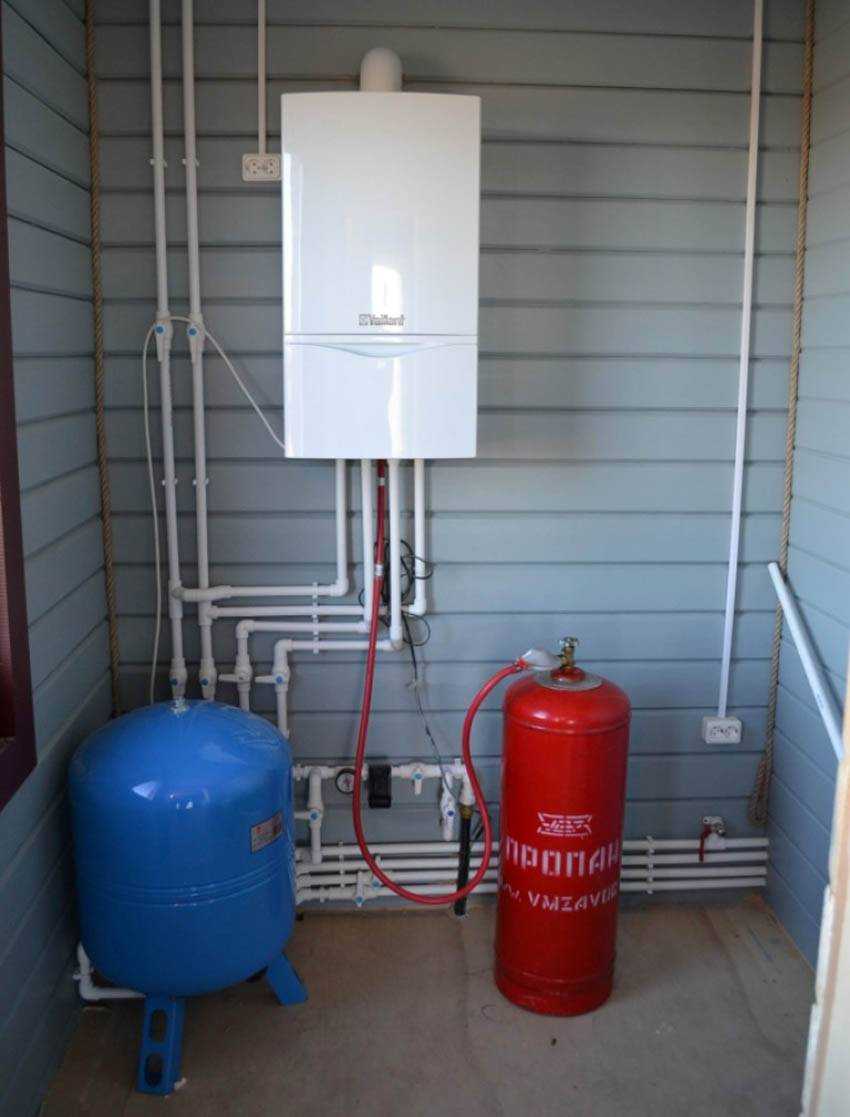

При организации отопления газовыми баллонами в качестве теплогенератора обычно используют котлы, работающие с водяным контуром. Подходят все те же модели, что рассчитаны на подключение к магистральному газу. Однако, чтобы оборудование работало от сжиженного газа, необходимо поменять горелку или настроить/заменить форсунки (многие производители комплектуют свои изделия специальным набором для СУГ).

По аналогичному принципу выбирают мощность отопительного устройства и его тип. Но, учитывая довольно высокие эксплуатационные расходы на топливо, есть смысл приобрести котёл с самым высоким КПД, например, конденсационный газовый теплогенератор.

Баллоны vs газгольдер

Сжиженный газ для отопления хранят в газгольдерах или стальных баллонах. Естественно, баллоны придётся периодически заправлять, тогда как газгольдера большого объёма может хватить на половину или даже на весь сезон. Однако в первом случае мы можем покупать и привозить топливо самостоятельно, в любых удобных для нас объёмах. Да и намного меньше будут капитальные затраты, не придётся производить обширные земляные работы.

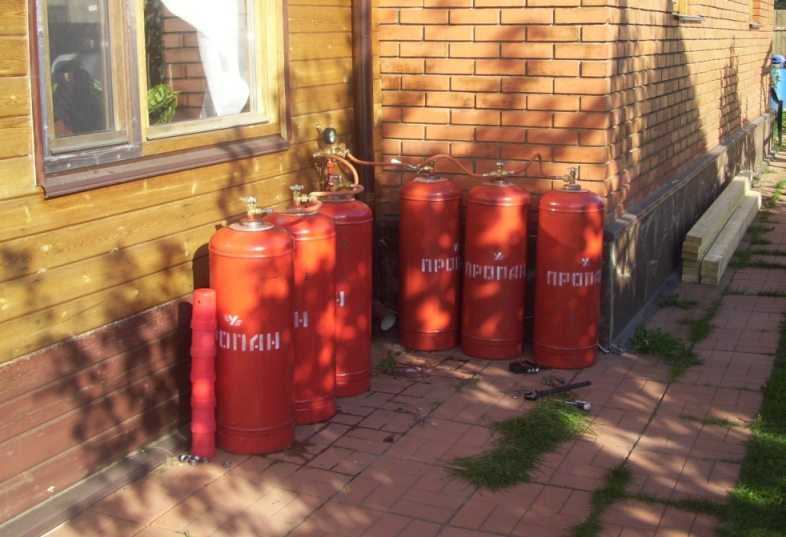

Баллоны для отопления чаще всего располагают на улице в вентилируемом металлическом ящике

Зачем нужен редуктор

Давление в баллонах является величиной непостоянной, зависящей от нескольких факторов (объём оставшегося топлива, количество баллонов, температура, состав смеси, расстояние от сосуда до потребителя). Чтобы преобразовать и стабилизировать давление паровой фазы сжиженного газа, необходимо использовать редуктор.

При выборе редуктора учитывают две ключевые характеристики (все необходимые данные указаны на корпусе):

Производительность. Тут необходимо учесть, сколько газа расходует котёл. Производительность редуктора должна быть не меньше, чем приемистость теплогенератора. Скорее всего, редуктор с минимальной производительностью (около 1 кг/час) для отопления не подойдёт, так как, например, котёл мощностью 20 кВт потребляет около 2-2,4 кг сжиженного газа за час работы.
Рабочее давление. Оно должно соответствовать показателям отопительного устройства. Если редуктор даёт слишком большое давление, то можно повредить автоматику котла или пламя будет «отрываться», а горелка – затухать. Традиционно предлагаются редукторы с рабочим давлением в 30, 37, 42, 50 мбар. Есть также модели, позволяющие регулировать давление в диапазоне от 20 до 60 мбар.

Если подключение выполняется гибкими шлангами, то потребуется редуктор со штуцером «ёлочка», если применяются жёсткие трубы и гребёнки – тогда нужны изделия с резьбовыми выходами.

Редуктор для бытовых пропановых установок со встроенным сбросным клапаном

Другие комплектующие для подключения баллонов

Баллоны соединяют в установку посредством металлической гнутой трубы, коллекторов, гребёнок либо армированных гибких шлангов. Сосуды для газа обычно расставляют по линейной схеме, но можно выбрать и более удобную конфигурацию.

Сосуды обычно объединяют в одну общую систему, где они работают одновременно. Возможен и другой вариант. Вокруг переключающегося в автоматическом режиме (или в ручном) редуктора создаётся установка, в которой газ качается только из одной части сосудов, тогда как другая – является резервной. Когда давления в баллонах становится недостаточно, система переключается на резервные баллоны. Благодаря этому решению можно снимать баллоны на дозаправку, не отключая всё отопление.

Кроме того, автоматически переключаемые редукторы комплектуются защитными элементами, которые срабатывают (открывается сбросной клапан) при критическом повышении давления, например, если баллон перегреется.

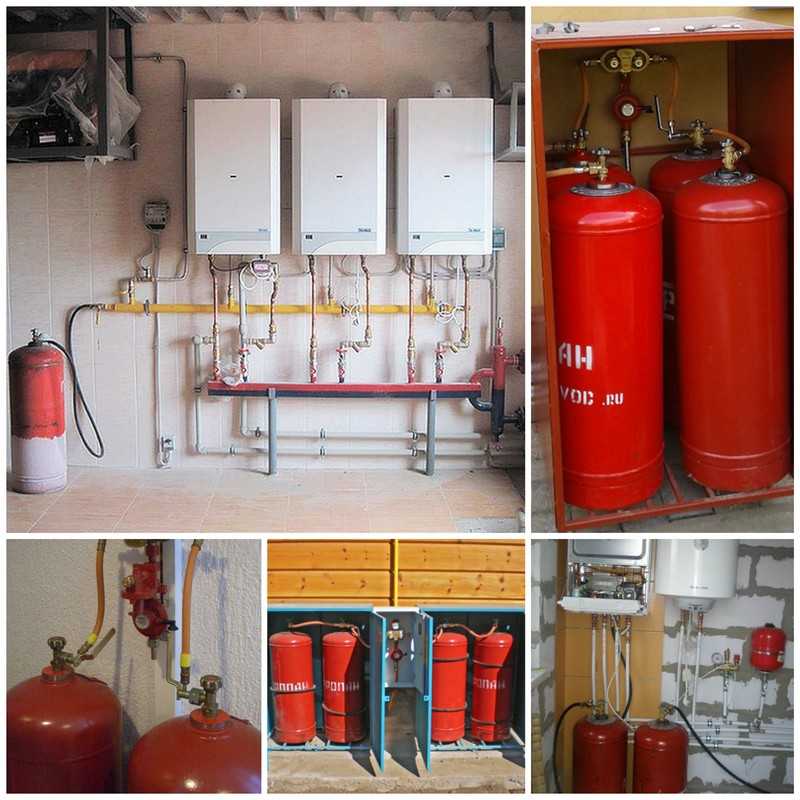

Подсоединение двух установок по два баллона через переключаемый редуктор
