Как правильно рассчитать угол наклона и высоту односкатной крыши

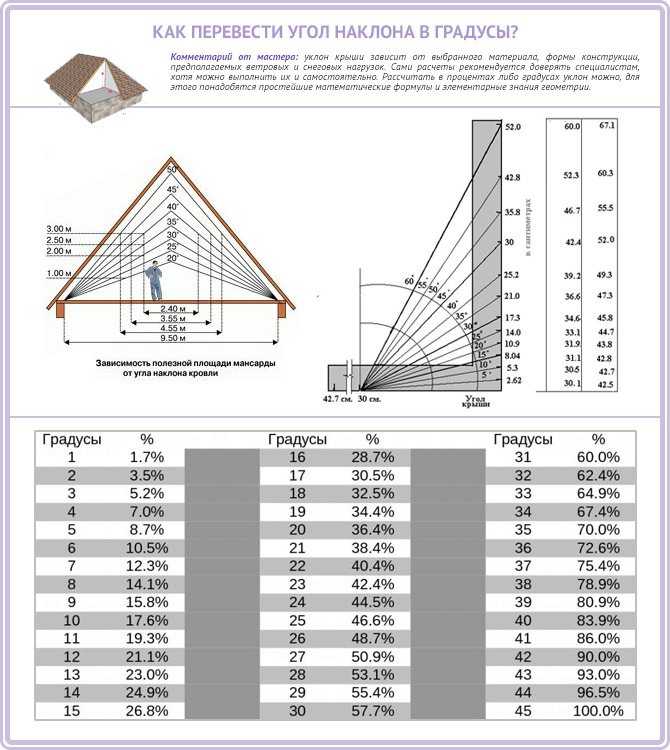

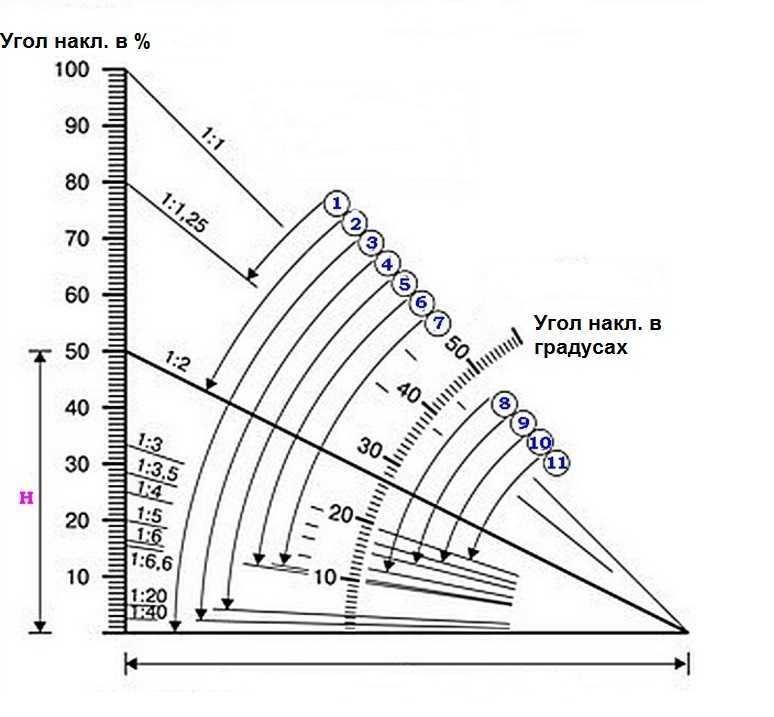

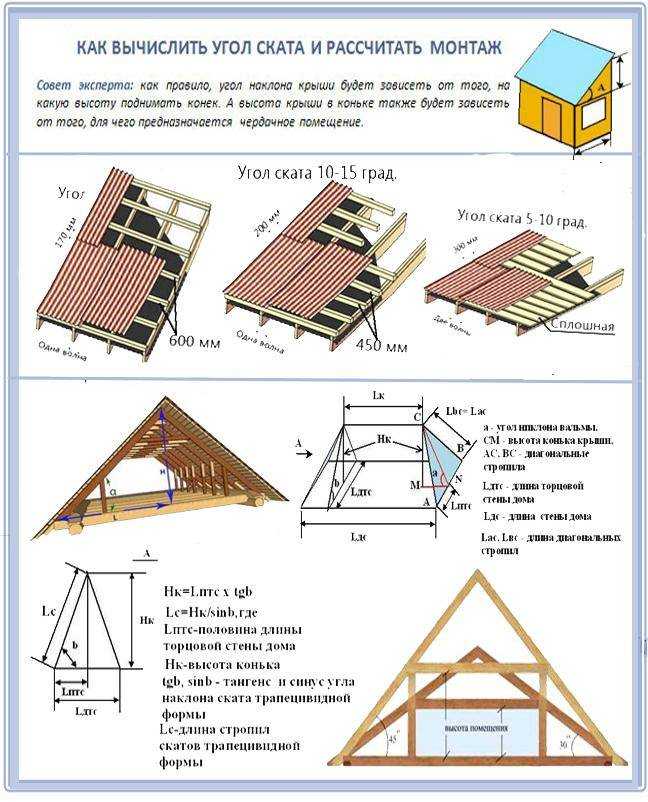

Расчет уклона крыши

Перед установкой односкатной крыши необходимо правильно подобрать угол наклона.
Определяется он материалом, который в дальнейшем будет активно защищать «кровельный пирог» от ветра, дождя и прочих осадков.

Металлический профиль в отличии от шифера и черепицы по-своему задерживают воду и снег, что следует учитывать при создании кровли.
В приоритете всегда была и остается способность материала максимально быстро очиститься от осадков, так как это влияет на безопасность сооружения.
Анализ скорости удаления осадков не рекомендовано выкидывать из списка расчетов, так как огромные количества снега после нескольких дней обильного снегопада легко могут повредить крышу и даже проломить ее.
Гладкость поверхностей связана напрямую с минимальным углом.
Это могут прекрасно продемонстрировать рулонные материалы.
Помимо типа покрытия следует учитывать местный рельеф.
Если кровля может обдуваться ветром с нескольких сторон, наклон следует сделать меньше.

Если здание окружают высокие деревья или другие помехи для ветра, лучше всего будет сделать более крутые скаты, так как ветер не сможет спокойно сдувать снег.

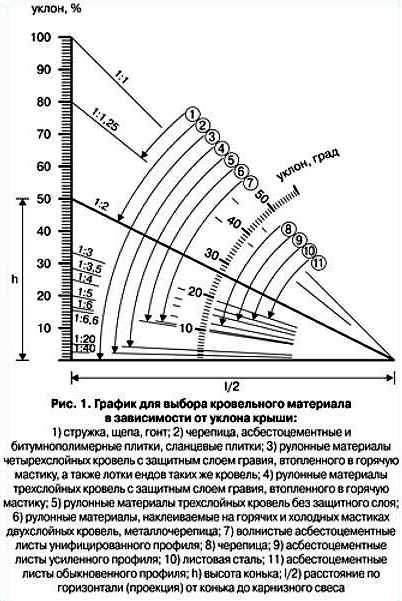

Самый маленький угол наклона допускается при использовании рубероида и других рулонных материалов и составляет всего 5-10 градусов.
При использовании шифера, необходимо делать уклон на градусов 15-25.
Черепице необходимо более 25 градусов клона и вплоть до 50 при плохом обдуве местности ветром.

Проект дома с односкатной крышей: что нужно учитывать

В первую очередь стоит учитывать нюансы конструкции, на которую монтируется кровля. Например, если вы планируете построить беседку с односкатной крышей, то ее можно делать невентилируемой. Это значит, что нет необходимости в специальных конструкционных особенностях, которые будут позволять воздуху проходить через кровельное покрытие. Невентилируемую конструкцию достаточно своевременно чистить от мусора и снега, чтобы нагрузка на опоры не превышала допустимую норму.

Вентилируемая крыша устанавливается в жилых помещениях или там, где необходима естественная циркуляция воздуха. Вентиляция обеспечивается за счет использования воздухопроницаемых материалов для утепления, паро- и гидроизоляции, а в кровельном материале по краям крыши делаются специальные вентиляционные отверстия. Такая конструкция требует более тщательного ухода, так как в нее легче проникнуть влаге.

Шаг 6. Определяемся со стропильной системой

А от выбранного угла наклона крыши и планируемых на ее нагрузок определяемся с видом крепления стропил к стенам. Так, всего таких видов три: висячие стропила, наслонные и скользящие.

Висячие стропила

Висячие стропила – единственный вариант, когда соединение должно быть жестким, но для стропил между боковыми опорами нет возможности сделать опору.

Или как в этом проекте:

Наслонные стропила

Здесь уже вся крыша давит минимум на три опоры: две внешние стены и одну внутреннюю. А сами стропила здесь используются плотные, с сечением не менее 5х5 см брусков и 5х15 см стропильных ног.

Скользящие стропила

Суть проста: чем больше в стропильной системе узлов, тем она гибче и прочнее. Тем больше односкатная крыша способна выдерживать давление веса кровельного покрытия и снега, и при этом не ломаться. Но есть стропильные системы, где соединение вообще статично:

Этапы строительства

1. Монтаж стропильной системы. Основной и самый серьезный этап строительства односкатной крыши своими руками – монтаж стропильной системы. Ее сборку начните с установки мауэрлата. Для таких типов кровель можно установить всего два бруса 100х100 мм, которые располагаются на противоположных сторонах пролета. Брус должен быть ровным и длинным, установите его по уровню. К несущим стенам он крепится анкерными болтами и жестко затягивается анкерами.

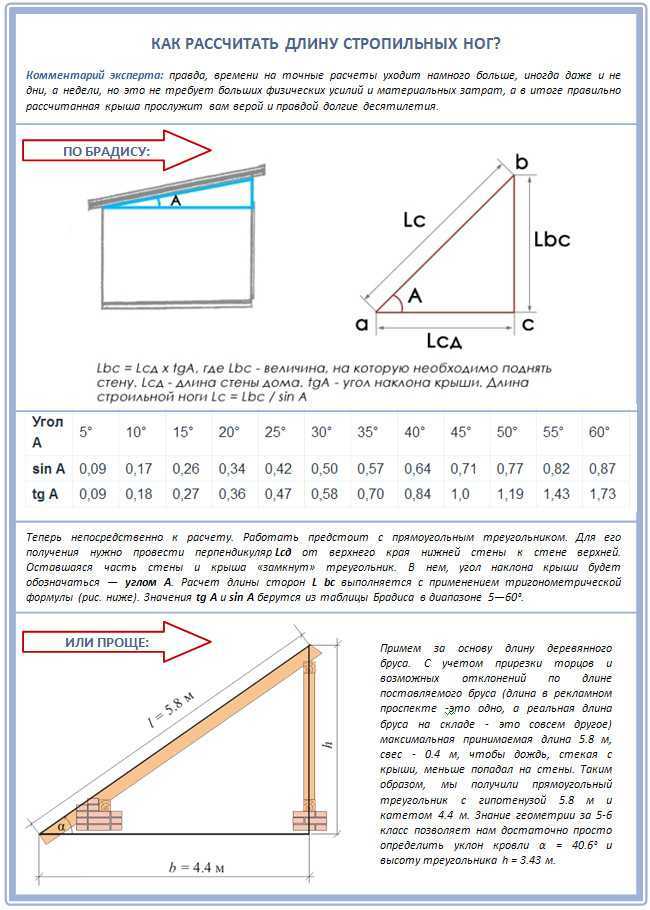

Дальше идет монтаж стропил односкатной крыши. Не нужно делать их очень массивными. К мауэрлату стропила прикрепите уголком, иногда применяются гвозди. Стропила закладывайте в пазы. Сначала устанавливаются две крайние доски, натяните между ними веревку для точности. Прибейте доски к мауэрлатному брусу гвоздями. Желательно перед работой ознакомиться с фото и видео, представленными в нашей статье. На стропильную конструкцию также набивается обрешетка. Для нее используйте брусья 50х50 мм, шаг обрешетки будет зависеть от покрытия на кровлю. Для рулонного покрытия делают сплошную конструкцию.

2. Гидро- и теплоизоляция. Если вы хотите знать, как правильно сделать односкатную крышу, то в следующий этап работы входит обустройство гидро- и теплоизоляции. Полиэтиленовую пленку укладывайте в горизонтальном направлении к стропилам на бруски. Сверху на них прибейте гвоздями горизонтальную обрешетку.

Крыши на стропилах утепляют материалом невысокой плотности, он не должен создавать большую нагрузку на кровлю. Плиты минеральной ваты фиксирутюся вплотную между стропильными ногами.

3. Укладка кровельного материала. Монтаж покрытия проводится с подветренной стороны. Верхние слои укладываются внахлест на нижние. Выбранное кровельное покрытие укладывается по соответствующей технологии. В конце закрепляются ветровые и карнизные планки и водостоки, потом выполняется обшивка стен и фронтонов.

Надеемся, что вы почерпнули полезные знания из нашей статьи и теперь имеете представление о том, как построить односкатную крышу. Если выполнять работу аккуратно и придерживаться всех рекомендованных технологий – на вашем доме будет добротная кровля, которая прослужит не одно десятилетие.

Разновидности

Все односкатные кровли в зависимости от наличия вентиляции, разделяются на три типа:

• С вентиляцией;
• Без вентиляции;
• Современный вариант.

Односкатные кровли с вентиляцией сооружают для зданий закрытого типа с углом наклона 5-20 градусов. В качестве вентиляции выступают пустоты в кровельном пироге. По ним циркулирует воздух. Пустоты находятся между утеплителем и гидроизоляцией. Строительство такой кровли предполагает наличие отверстий на уровне крыши со всех сторон. Так происходит циркуляция воздуха, независимо от направления ветра. Благодаря таким факторам срок эксплуатации значительно увеличивается.

Не вентилируемые крыши часто сооружают для террас. Минимальный уклон односкатной крыши – основной признай такого сооружения. Он находится в пределах от 3 до 6 градусов. Помните, открытый тип помещения предполагает постоянный уход, тем более в зимнее время.

Современные строители используют современный совмещенный вариант. Он имеет характеристики вентилируемой и не вентилируемой кровли. В ней небольшой уклон крыши обеспечивается теплоизоляционным материалом. Таким образом, можно сэкономить значительную сумму на материалах. Но с другой стороны, появляются неудобства, связанные с эксплуатацией крыши. К примеру, зимой нужно часто расчищать снег.

Устройство односкатной крыши

Сделать чертеж крыши с одним скатом можно самостоятельно, без привлечения профессионалов. Такой вид кровли обычно применяют для пристроенных веранд, бань, козырьков и навесов. Например, если гараж примыкает к двухэтажному зданию, то лучше использовать чертеж кровли с одним скатом.

Начинается строительство с монтажа мауэрлата. Он выполняет функцию равномерного распределения нагрузок, создаваемых односкатной крышей. В деревянном доме основанием кровли может служить последний венец, в каменном строении устанавливают деревянную конструкцию из бруса, надежно закрепив ее к стене анкерами. Если этого не сделать, при большом ветре кровлю может поднять ветер вместе с мауэрлатом.

Если ширина здания более 4,5 метров, необходимо устанавливать дополнительные балки — лежни, на которые крепятся опоры — подстропильные ноги.

По завершению монтажа балок приступают к установке стропил. Нижними концами их опирают в мауэрлат. Для этого в нем вырубают гнезда и крепят стропила шиферными гвоздями. Для изготовления стропильной системы используется только сухая и ровная древесина.

По устроенным стропилам должна быть сделана обрешетка из доски. На нее будут монтироваться финишные кровельные конструкции. В зависимости от материала обрешетка может быть сделана в виде сплошного настила или в разбежку.

При устройстве стропильной системы нужно обязательно предусмотреть свес ската. Если длины стропила недостаточно, его нужно удлинить на 60-70 см, чтобы оградить стены дома от воздействия атмосферных осадков и спасти отмостку от дополнительного увлажнения.

При устройстве теплой крыши укладывают кровельный пирог, состоящий из пароизоляции, утеплителя, гидроизоляции и финишного покрытия. Холодная крыша потребует гидроизоляционной мембраны, но это необязательно. Шифер укладывают непосредственно на подготовленный каркас.

Как рассчитать количество материала для односкатной крыши

Чтобы узнать, сколько и какого материала нужно для возведения кровли, не стоит изучать справочную литературу и высчитывать количество по немыслимым формулам. Достаточно открыть интернет и на строительном сайте найти расчет материала для односкатной крыши онлайн. В калькулятор вносятся исходные данные из чертежа, затем пользователь получает нужные цифры: правильный угол наклона ската и количество материала для односкатной крыши.

Так можно рассчитать не только крышу, где в качестве финишного материала использована традиционная черепица или шифер, но и кровельную конструкцию из профнастила.

Расчет уклона кровли из профнастила

При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:

• Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
• Вес самого кровельного покрытия;
• Снеговую нагрузку для вашего региона;
• Ветровую нагрузку для вашего региона.

Предположим, что мы будем крыть крышу профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м² утеплителя составит 15 кг. Для обрешетки применяем брус 200×200 мм из сосны с шагом 650 мм, поэтому масса 1 м² обрешетки составит 28,3 кг. Массу остальных составляющих берем равной 3 кг/м².

Таким образом, масса всего кровельного пирога равна: 5,4+15+28,3+3=51,7 кг/м². Полученное значение умножаем на коэффициент 1,1 для того, чтобы обеспечить возможность изменения некоторых материалов кровельного пирога. Итого, общая масса 1 м² кровли равна 56,87 кг/м².

Теперь необходимо вычислить допустимый уклон, исходя из существующих снеговых и ветровых нагрузок. Предположим, что дом построен в Новгородской области. Она относится к III снеговому району, что можно определить с помощью карты, представленной выше.

Итак, наша снеговая нагрузка равна 180 кг/м². Однако учитывать ее необходимо с поправочным коэффициентом µ, который зависит от угла наклона кровли:

• Если наклон минимальный — угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
• Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°), где α — искомый уклон крыши;
• Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.

Ветровую нагрузку необходимо учитывать при расчете угла наклона. Новгородская область относится к Iа ветровому району, где, как видно из карты ниже, нормальная нагрузка равна 23 кг/м².

Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:

W=Wn·Kh·C

Здесь Wn — нормальная нагрузка для выбранного региона, Kh — коэффициент, учитывающий высоту здания, и С — аэродинамический коэффициент, который может находится в пределах от -1,8 до 0,8, в зависимости от уклона крыши. Поскольку рассчитать его довольно сложно, для нашей формулы возьмем наибольший — 0,8, что позволит упростить подсчеты в сторону большей прочности кровли.

Итак, предположим, что наш дом находится на открытой местности и имеет высоту выше 5 метров, тогда Kh будет равен 1, а ветровая нагрузка — 23·1·0,8=18,4 кг/м².

Величина высотного коэффициента для расчета ветровой нагрузки

Высота объекта, м	Открытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)	Небольшие города, лесные массивы другие пространства с регулярными препятствиями выше 10 метров	Средние и крупные города с высотой зданий от 25 метров
до 5	0,75	0,5	0,4
от 5 до 10	1	0,65	0,4
от 10 до 20	1,25	0,85	0,53

Таким образом, с учетом массы кровельного пирога и влияния ветра, нагрузка на кровлю будет равна 56,87+18,4=75,27 кг/м². Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опор 1,8 м и использовании второй схемы опирания равна 253 кг/м², необходимо выбрать такой уклон кровли из профлиста, чтобы посчитанная нами нагрузка, с учетом снеговой, была меньше этого значения.

Поскольку 75,27+180=255,27 кг/м², что очевидно, больше, чем 253 кг/м², уклон крыши из профнастила в нашем случае не может быть меньше 25°. Так как делать угол больше 60° тоже нецелесообразно, получаем, что необходимое нам значение находится в пределах от 25° до 60° — то есть µ нужно вычислить по формуле.

Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:

180·(60-α)·(60-25)+75,27=253

Решив это простое уравнение, получаем, что α=25,441°. Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет равен 26°. Для большей надежности здание, расположенное в данных условиях и имеющее указанный кровельный пирог, лучше снабдить кровлей с наклоном в 30°. Хотя можно остановится и на минимальном значении, учитывая то, что на предыдущих шагах расчета уклона кровли из профнастила были несколько раз использованы повышающие коэффициенты.

Состав односкатной крыши

Чаще всего под термином «односкатная» подразумевают крышу, имеющую один скат. Скат, уклон которому задает простая стропильная система, опирается на несущие стены постройки и внутренние перегородки, если они есть.

В качестве кровельного материал используют мягкую черепицу, ондулин, профнастил, металлочерепицу или еврошифер. Различают два типа односкатных крыш:

1. Вентилируемые. Конструкция вентилируемой кровли подходит для оборудования террас и беседок открытого типа, используемые в летний период. Наклон ската такой крыши варьируется в пределах 3-6 градусов. Устройство односкатной крыши вентилируемого типа не подразумевает утепление, а иногда и обшивку фронтона.
2. Невентилируемые. Уклон кровли с одним скатов невентилируемого типа составляет 2-25 градусов, в зависимости от вида используемого кровельного материала. Этот вариант применяют для перекрытия помещений, эксплуатируемых всесезонно, жилых домов, отапливаемых гаражей. Невентилируемую кровлю тщательно утепляют, герметизируют для снижения теплопотерь.

Инструменты для строительства

При возведении односкатной крыши понадобится большое разнообразие всевозможных материалов и инструментов и если подготовить их наличие заранее, то – это значительно ускорит весь процесс строительства. Перед началом строительных работ по возведению крыши следует подготовить такие материалы:

• доски и брус;
• антисептик для дерева;
• крепежные элементы – гвозди для установки стропил;
• материалы для перекрытия кровли;
• теплоизоляционные материалы;
• гидроизоляционные материалы;
• пароизоляцию;
• крепежные элементы для монтажа кровли.

Помимо этого, необходимо иметь при себе следующий набор инструментов:

• степлер строительный;
• уровень;
• специальный нож для разрезания утеплителя или гидроизоляционных материалов;
• молоток;
• ножовка по дереву и острый топор;
• рулетка с длинным метражом;
• карандаш для разметки;
• валик или кисть для обработки дерева специальным раствором.

При подготовке материала следует учитывать, что дерево должно иметь влажность не больше чем 22 процента

При этом необходимо обращать внимание, чтобы на брусе и досках отсутствовали сучки, синева и другие видимые дефекты, так как это может означать, что древесина начала гнить изнутри. Прежде чем приступить к монтажу крыши следует обработать весь брус специальным антисептиком и огнебиозащитным раствором

Стропильная система для односкатной крыши пошаговая инструкция

Исполнение односкатной кровли зависит от пролета здания. Если он:

• Менее 4,5 м, в качестве опор используются стены дома;
• Более 4,5 м, для стропил предусматриваются опоры из бруса или досок, располагающиеся посередине элемента. Возможно исполнение с горизонтальным прогоном (мауэрлатом), который проходит посередине стропил. Стойки монтируются под прогон.

В зависимости от выбранного исполнения производится монтаж стропильной системы.

Первая, как правило, не вызывает трудностей.

Устройство второй выполняется в следующей последовательности:

1. Устанавливаются опорные стойки на стороне, противоположной углу наклона кровли. Монтируются дополнительные опоры, если они предусмотрены проектом. Внешне такие элементы представляют собой распорки, располагающие на заданном расстояние;

2. В мауэрлат устанавливаются балки и крепятся специальным стальным крепежом. Для этого в балках предусматриваются отверстия, размер которого соответствует металлическим опорным штырям. Пазы для крепления обязательно точно рассчитываются, так как от их наклона зависит уклон кровли. Для повышения прочности стропильной системы дополнительно устанавливаются стальные скобы;

3. Стропила укладываются с заданным шагом. Шаг стропильной системы зависит от вида кровельного материала который будет использоваться при отделке. Для листового покрытия расстояние составляет 1,5 м, для металлочерепицы уменьшается до 1,2 м;

4. Стропила фиксируются путем прикручивания к мауэрлату с использованием металлических накладок. Для обеспечения достаточной жесткости системы предусматриваются стойки и подкосы;

5. На стропильную систему укладывается и фиксируется степлером укрывной материал. Места соединений обрабатывают герметиком.

Строительство основы беседки

В ходе данной публикации мы будем рассматривать не только возведение односкатной крыши, но и беседки в целом. Поэтому первым этапом будет изучение характеристик будущей постройки, а затем и непосредственно возведение каркаса с обвязками.

Технические характеристики

Конечный результат строительства

• Размеры: 3 на 3 метра;
• Фундамент: столбчатый;
• Столбы: брус 100 на 120 мм (довольно нестандартное решение);
• Крыша: односкатная;
• Стропила и обрешетка: доска 25 на 100 мм (18 штук);
• Кровля: ондулин.

Интересным решением было использовать для стропильной системы одинаковые доски как для стропил, так и для обрешетки. Оказалось достаточно заготовить 18 досок, сложить их «в квадрат» на крыше и вся верхушка беседки оказалась почти готовой.

Фундамент и нижняя обвязка

Для строительства сооружения небольшого размера, в данном случае 3 на 3 метра, достаточно классических фундаментных блоков из кирпича. Готовые столбы промазываются битумом, поверх укладывается гидроизоляция — листы рубероида.

Нижняя обвязка представляет из себя брус 100 на 100 мм, который соединяется по принципу «в половину дерева». Уложив обвязку по периметру, дополнительно крепится по центру будущего пола брус для удержания досок пола — лага.

Каркас и верхняя обвязка

Для создания каркаса используется нестандартный брус 100 на 120 мм. Размеры столбов некритичные, вполне достаточно использовать классические размеры 100 на 100 мм.

Крепление столбов осуществляется с помощью металлических уголков (если в магазине спросят, то берите минимум семидесятые). Дополнительно можно крепить столбы подпоркой — доски крепятся между нижней обвязкой и столбом (перед этим на концы доски отрезаются под углом, чтобы они ровно легли на деревянную поверхность).

Верхняя обвязка выглядит не совсем стандартно. Обычно верхнее основание идентично нижнему — по периметру сооружения лежит брус. Так как крыша односкатная, было принято решение уложить только параллельные бруски друг напротив друга, после этого сразу же переходить к креплению стропил, об этом далее.

Чем опасен неверный подсчет?

Постройки с односкатными крышами вписываются в ландшафтный дизайн, а элементы конструкции, имеющие небольшой вес, легко устанавливаются вручную, увеличивается коэффициент использования здания, а особенно верхнего этажа.

При игнорировании возможной снеговой нагрузки после продолжительной метели оказывается сильное давление на крышу, и конструкция начинает провисать или прогибаться, возникает опасность разрушения несущих элементов.

При недостаточном уклоне тающие осадки попадают внутрь и могут испортить утеплитель, изоляцию. В районах с сильными ветрами возрастает риск сноса кровли, если она установлена под большим углом.

Материалы и оборудование

Перед началом работ следует подготовить необходимые материалы и инструменты.

Для возведения кровли понадобятся:

• деревянные брусья, которые будут служить несущими конструкциями. Размеры колеблются от 12 x 12 до 15 x 15 см;
• доски для пола и черновой отделки стен чердачного помещения. Они укладываются над горизонтальным брусом;
• шифер и гвозди для шифера. При использовании другого материала выбирают предназначенный для данного типа крепеж;
• гидроизоляционная мембрана;
• материалы для теплоизоляции;
• пароизоляционные материалы;
• необходимые при монтаже бруса и досок гвозди.

Из инструментов понадобятся: топор, молоток, острый нож, ножовка, строительный степлер, который применяется для монтажа паро- и гидроизоляции, так как прекрасно фиксирует пленку к стропилам.

Конструкция крыши с одним скатом предполагает использование обрешетки и контробрешетки. Для их создания оптимальным выбором является брус размером 5 x5 см.

Утепляем крышу

Специальный материал для утепления можно использовать любой. Порядок действий такой:

1. К обрешётке степлером прикрепите в 1 слой материал для гидроизоляции. Накладывайте одно полотно внахлёст на другое.
2. Теперь укладывайте слоем утеплитель.
3. Далее, нужна контрообрешётка, она разделит слой для утепления с гидроизолирующим.
4. Уложите аккуратно паробарьер.

Вы сделали кровлю не плоской? Утепляйте её мягкими материалами. Их просто укладывать и они хорошо заполнят собой пустующие места.

Чаще всего частники для утепления берут пенопласт или минеральную вату. В средней полосе достаточно 10 см утеплителя, а в северных можно взять и потолще.

Устройство односкатной крыши – расчет и схемы

Односкатные крыши с успехом используют в строительстве сооружений хозяйственного назначения: гаражей, сараев, навесов, террас и беседок. Это практичный и экономичный способ защитить постройку от атмосферных осадков, ветра и холода. Однако, устройство односкатной крыши подходит и для частных домов.

С помощью этого строительного решения архитекторы создают смелые дизайн-проекты с несколькими разновысокими скатами. Огромный плюс крыш, состоящих из одного ската заключается в ее доступности для широких масс домовладельцев благодаря низкой цене используемых материалов и простоте монтажа.

Эта статья расскажет о том, как выглядит конструкция стропильной системы односкатной крыши, как выполнить расчет уклона ската и возвести своими руками.

Утепление дома с односкатной крышей

Еще пару лет назад было бы рекомендовано сделать утепление при помощи цементно-стружечного шлака или глинобетона. Но данные утеплительные материалы не могут обеспечить хорошую теплоизоляцию, а также устоять под воздействием дождей и талого снега.

Сегодня строительный рынок предлагает новые высококачественные материалы.

Самый распространенный и популярный строительный материал, используемый при устройстве односкатной кровли, – УРСА, включающий утепляющие плиты, плоские стекловолоконные блоки или стекловату, базальтовые утепляющие маты.

Если вы делаете теплоизоляцию кровли с использованием УРСА, то гарантированно можете рассчитывать на низкие материальные расходы, высокую эффективность и простоту в использовании. Главное – необходимо строго соблюдать последовательность укладки теплоизоляционного материала.

Схема утепления односкатной кровли.

Первый слой – самый главный и важный – необходимо сделать под изоляционным слоем из паро- и гидроизоляционных материалов.

Основная задача – обеспечить сухость и воздушную вентиляцию утеплителя, так как скопление влаги или конденсата приведет к разложению материала и сведению на ноль всех теплоизоляционных свойств.

Есть и другой вариант. Сегодня на строительном рынке без труда можно найти разновидность УРСА с покрытием из металлической фольги, которая сыграет роль защиты от проникновения влаги.

Относительно пароизоляции: если подобного защитного слоя нет, то его следует делать отдельно.

При совершении отделочных работ во внутренних помещениях непосредственно под скатом кровли, следует сделать теплоизоляцию, тем более если в планах есть использование гипсокартона или натяжных потолков. Еще один совет – постелить со стороны чердака деревянные плахи.

Виды крепления утеплителя.

Обязательное условие – сделать хорошую вентиляцию между теплоизоляционными слоями и потолком. Если постелить деревянный пол, будет получено сухое помещение, которое без проблем можно использовать как кладовку.

Если вы все-таки решили организовать под крышей жилое помещение, для теплоизоляции рекомендуется пеноизол. Препятствием для проникновения влаги внутрь могут послужить пароизоляционный слой с внешней и с внутренней сторон.

Если делать односкатную кровлю с углом уклона менее 30˚, необходимо организовать несколько дополнительных вентиляционных отверстий.

На это же следует обратить внимание, если планируются окна. В качестве теплоизоляционных материалов, помимо вышеуказанных, можно порекомендовать перлит, минеральную вату и пенополистирол, которые будут обладать не меньшими показателями защиты

В качестве теплоизоляционных материалов, помимо вышеуказанных, можно порекомендовать перлит, минеральную вату и пенополистирол, которые будут обладать не меньшими показателями защиты.

Плотность выбранного утеплителя зависит от угла наклона кровли.

В районе горизонтальных перекрытий организуется слой из теплоизоляционного материала с минимальным показателем плотности. Между жилыми помещениями и чердаком обязательно необходимо делать прослойку из паро-, гидроизоляции и вентиляции.

В любом случае, чтобы вы ни решили, при подходе к вопросу, как построить односкатную крышу, необходимо все правильно рассчитать.

Устройство

Конструкция любой односкатной крыши состоит из стропильной системы, кровельного покрытия и дополнительных элементов, которые усиливают стропильную систему. Стропила воспринимают все нагрузки, которые действуют на крышу. На них крепится обрешётка, а на неё – кровля. Там же размещаются изоляционные материалы, защищающие деревянные конструкции от влаги и уменьшающие потери тепла.

По верхнему краю кирпичных стен укладывают балки сечением 100 х 50 мм, на балки настилается обрешётка из досок (лучше из обрезных). По обрешётке стелется гидроизоляция, например рубероид. Поверх гидроизоляции укладывается кровля. В качестве кровельного материала можно использовать профнастил, шифер, черепицу или металлочерепицу, рубемаст, рубероид, толь. Самый стойкий вариант – металлический профнастил, он может прослужить 30–40 лет. Черепицу или металлочерепицу кладут обычно на солидные гаражи. Рулонные материалы легко укладываются, современные версии имеют срок службы 30–40 лет.

Само здание гаража строится либо по каркасной, либо по капитальной технологии. Первая интересна тем, что узлы каркаса изготавливаются в заводских условиях, а на площадке их просто нужно собрать вместе и свинтить (сварить).

ФОТО: krovlyaikrysha.ruЭлементы конструкции односкатной крыши

Последовательность монтажа

Теперь мы расскажем, как делается односкатная крыша своими руками пошагово. Как правило, монтаж крыши начинают с установки мауэрлата. На этот брус будут опираться стропила. Если ваша постройка выполнена из древесины, то роль мауэрлата будет играть последний венец. Для сооружения из кирпича или бетона мауэрлат делают из древесины (брус 100х100 мм). При этом его необходимо изолировать от стен посредством слоя рубероида.

Установка стропильной системы

1. Самый экономичный вариант – это монтаж стропильных ног на две противоположные отличающиеся по высоте стены здания. Для работы вам понадобится минимальное количество пиломатериалов. Пошаговая инструкция по установке стропил выглядит следующим образом:

• после укладки бруса мауэрлата поперек него кладут доску, которая должна выступать с двух сторон на 40-50 см;
• на доске делают разметку запила под стропила (ширина запила должна точно совпадать с шириной стропильной ноги, а высота не должна превышать треть высоты элемента);
• после изготовления шаблона запилы размечаются на мауэрлате под каждую стропильную ногу;
• после выполнения запилов и укладки стропил они крепятся к горизонтальному брусу посредством гвоздей или саморезов.

2. В случае установки стропил на стены одинаковой высоты проще изготовить треугольные фермы из древесины, состоящие из стропил, стоек и горизонтальных балок. В этом случае вам не нужно наращивать одну из несущих стен до требуемой высоты, но расход древесины при таком монтаже увеличивается. Однако благодаря тому, что ферму можно собирать на земле, процесс монтажа значительно упрощается и ускоряется. Смонтированная на земле ферма поднимается на дом при помощи лебедок или другой грузоподъемной техники. В остальном процесс выполнения запилов в мауэрлате и укладка ферм на горизонтальный брус не отличаются от описанного выше способа.

Нередко при монтаже стропил требуется использовать дополнительные распорки, подкосы или опоры. Число дополнительных элементов и место их монтажа зависит от таких факторов:

• веса несущего каркаса крыши;
• угла наклона;
• расстояния между несущими стенами;
• протяженности стропильной ноги;
• разновидности кровельного покрытия;
• выбора теплоизоляционного материала.

Гидроизоляция и обрешетка

Теперь можно выполнять гидроизоляцию. Для этого выбранный материал (рубероид или полиэтиленовая пленка) раскатывается поперек стропил. Первый ряд укладывается по низу ската, а каждый последующий ряд перекрывает предыдущий на 0,15 м. Стык полос проклеивается скотчем. Крепится гидроизоляция к стропилам при помощи строительного степлера.

Если вы решили делать вентилируемую крышу, то между слоем гидроизоляции и кровельным материалом должен быть вентиляционный зазор. Для его обустройства на стропильные ноги поверх гидроизоляции набиваются контррейки. Для этих целей используют брус сечением 0,3х0,4 см.

Приступаем к выполнению обрешетки. В зависимости от выбранного покрытия кровли она может быть сплошной или разреженной. Для изготовления сплошной обрешетки можно использовать доску, влагостойкую фанеру или ОСП. Как правило, такая обрешетка нужна под мягкие кровельные покрытия или стеновой тонкий профилированный лист. Для выполнения разреженной обрешетки берут доску, которую укладывают с шагом 0,3-0,4 м. Теперь можно настилать подходящее кровельное покрытие.

Утепление

О том, как правильно выполняется монтаж односкатной крыши, вы можете узнать из предложенного видео:

На последнем этапе выполняют утепление кровельной конструкции. Работы ведут с внутренней стороны крыши. Теплоизоляционный материал закладывают между стропилами так, чтобы он плотно прилегал к ним без щелей и зазоров. Для этого плиты утеплителя лучше выбирать шириной чуть больше, чем шаг стропильной системы.

В качестве утеплителя лучше использовать минеральную вату, поскольку она более плотная и не будет провисать и требовать дополнительной фиксации веревками. Теперь поверх утеплителя к стропилам крепим пароизоляционную мембрану. Для фиксации используем степлер. Обязательно делаем нахлест полос, а стыки проклеиваем лентой.

Каковы особенности?

Многие специалисты утверждают, что можно самостоятельно выполнить монтаж такой кровли, не владея особыми навыками. Нужно только пригласить в помощники несколько друзей. Главное – соблюдать очерёдность выполнения всех работ и следить за безопасностью. Почему многие выбирают строительство жилья с односкатной конструкцией? Минимум материала, легкий монтаж, сравнительно низкая стоимость – вот основные факторы, которые влияют на выбор наших соотечественников.

Сооружения с односкатной кровлей имеют некоторые особенности. В первую очередь они позволяют рационально использовать все пространство в помещении. Зачастую в таких домах нет чердачного помещения и мансард.

Такой тип крыши часто используют для сооружения нежилых помещений. В жилом доме такая кровля в жилом доме создает уникальный дизайн.

Расчёт допустимого уклона кровли из профнастила

Для расчёта допустимого уклона, необходимо знать следующие составляющие.

1. Несущую способность выбранной марки профнастила.
2. Вес кровельного пирога (утеплитель, обрешётка, стропилы).
3. Ветровую и снеговую нагрузку.

Для расчёта допустимого наклона профнастила к горизонтали необходимо знать его несущую способность. Примеры несущей способности для нескольких марок профнастила по второй схеме опирания приведены ниже:

Толщина рисунка профиля, мм.*	Толщина металлического листа, мм.	Шаг опор, м.	Предельная нагрузка, кг/м²
21	0,6	1,8	253
44	0,55	3,0	118
44	0,8	3,0	240
60	0,8	3,0	324

Более подробную информацию о предельной нагрузке профнастила разных марок можно найти в описании характеристик данного кровельного материала.

Вес кровельного пирога берётся исходя из технических характеристик составляющих, например:

Вес 1 м² профнастила	Вес 1м² изоляции/утеплитель	Вес обрешётки за 1м²	Прочие составляющие
6	20	30	2

Составляющие крышиИсточник pinterest.com

Суммарно получаем вес кровельного пирога равный 58 кг на 1 м².

Устройство односкатной кровли

В России модные кровли двускатные или четырёхскатные, а односкатные на дома устанавливают мало. За границей, наоборот, предпочтение отдают односкатным. Там, климат мягче, а при наших суровых зимах лучше всего, когда наклон крыши крутой. Впрочем, односкатную можно так приподнять и она ничем не уступит двускатной. Добротным получается устройство односкатной крыши из профнастила, других материалов.

Вы можете взять проект понравившегося иностранного коттеджа и попросить архитектора адаптировать крышу под наш климат. Достаточно сделать более крутой подъём и уже устройство вашей односкатной крыши подходит не только для гаража с хозяйственными постройками, но и для дома. Дизайнер продумает оригинальное внутреннее убранство комнат. Если знаний и навыков хватит, можете всё просчитать и сделать самостоятельно.
