Повысительный насос grundfos upa 15 90: инструкция по использованию

Особенности насоса

Все повысительные насосы работают по одному принципу, но имеют и различия. Грундфос относится к агрегатам со встроенным датчиком потока, автоматически включающим и выключающим его, когда это необходимо. Устанавливается на системах подачи воды – холодной или горячей.

Конструкция

Устройство работает практически бесшумно, так как в его конструкции предусмотрено использование мокрого ротора. Он функционирует, будучи погруженным в перекачиваемую среду, в данном случае – в воду, которая является для него охлаждающей жидкостью. От электрической части рабочая надежно изолирована гильзой из нержавеющей стали.

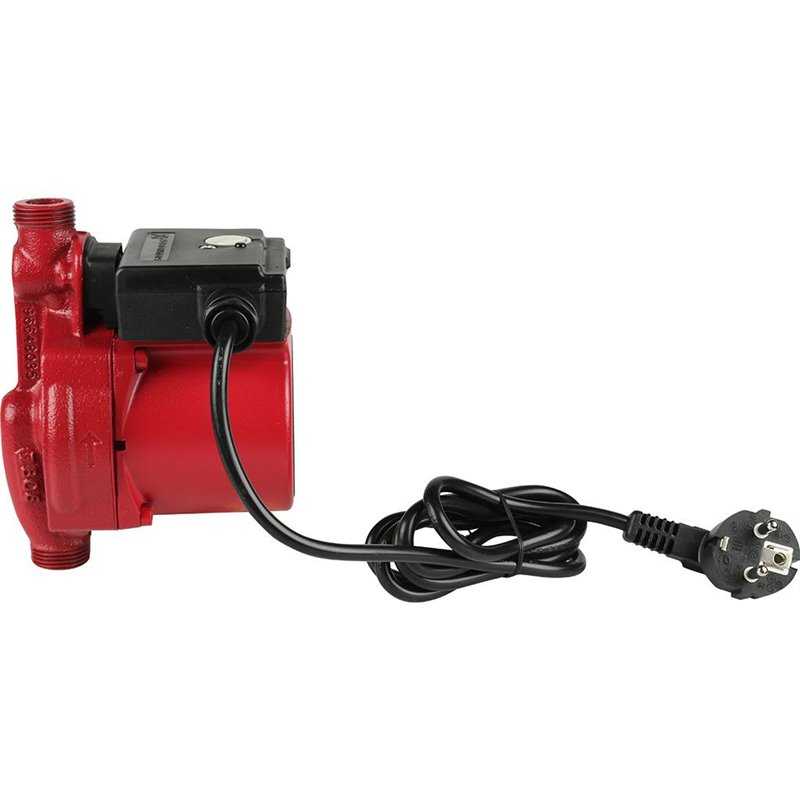

Конструкция насоса

К прочим особенностям конструкции можно отнести:

  • Мокрый ротор предполагает отсутствие сальников, что увеличивает срок службы прибора;
  • Закрытие и открытие вентилей на подающей трубе автоматически отслеживается  датчиком, включающим и выключающим насос;
  • При закрытом вентиле или отсутствии воды в системе устройство не включится, что защищает его от работы всухую;
  • Компактные размеры и небольшой вес позволяет монтировать прибор путем простой врезки в трубу без дополнительной арматуры;
  • Благодаря низкой потребляемой мощности, повысительный Грундфос не нуждается в усиленной электропроводке.

Два последних пункта позволяют потребителям устанавливать насос своими руками. Приглашать для этого специалистов не обязательно. Это требуется только в том случае, если у вас нет нужного инструмента, времени или желания заниматься этой работой.

Режимы работы

Прибор может работать как в автоматическом режиме, так и на ручном управлении.

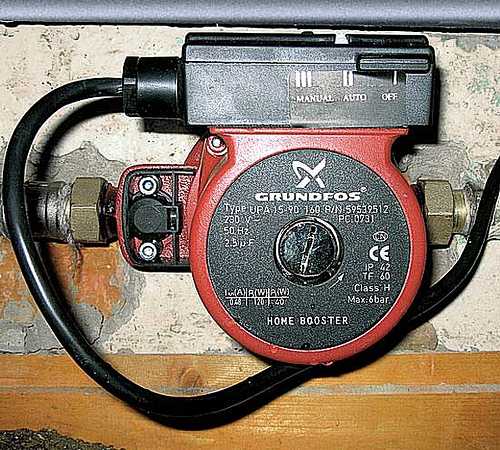

На фото виден тумблер для выбора режима работы

Режимы переключаются с помощью тумблера:

  • OFF – остановка насоса. Вода просто проходит сквозь него;
  • AUTO – включение автоматического датчика протока, который отключает оборудование при удовлетворительном расходе воды (90-120 литров в час), а при его понижении автоматически включает. Он обязательно срабатывает на отключение и в случае отсутствия воды в системе при прекращении её подачи или закрытии вентиля. Это защищает двигатель от поломки при работе в холостом режиме;
  • MANUAL – насос работает постоянно независимо от наличия или отсутствия воды, низкого уровня подачи. Защита от сухого хода в этом случае не срабатывает, поэтому вентиль подачи воды перекрывать нельзя.

Технические характеристики

В приведенной ниже таблице вы найдете основные на насос grundfos upa 15 90 характеристики.

Он относится к поверхностным циркуляционным устройствам для повышения давления в системах с чистой водой и имеет следующие параметры:

Макс. напор Номинальная

мощность

Пропуск. спос-ть Допустимая температура воды Уровень шума

Установка

Авто-контроль за уровнем воды Защита от перегрева
м Вт м3/ч С дБ
8 118 1,5 2-60 35 вертик. есть есть

Как подключить насос

Инструкция по монтажу и подключению повысительного насоса прилагается к каждому устройству. Приведем её здесь в сокращенном виде.

Итак:

Для устройства выбирается подходящее место и вырезается отрезок трубы в соответствии с его габаритами

Важно, чтобы вал двигателя располагался горизонтально;
При соединении с трубами все стыки необходимо гидроизолировать, используя специальную ФУМ-ленту для резьбовых соединений или льняную паклю;

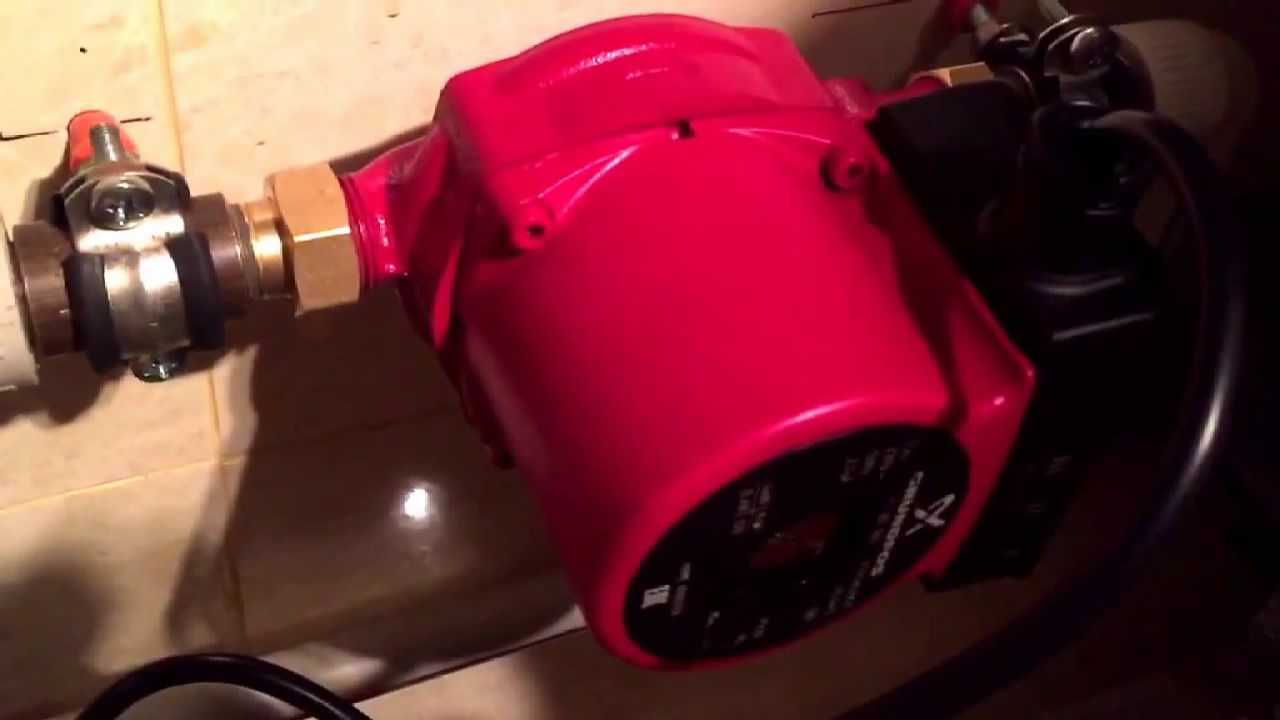

Насос смонтирован на резьбовых соединениях

  • Затем открывается запорный вентиль и производится визуальный и тактильный контроль на наличие протечек. Если они есть, стыки раскручиваются и изолируются дополнительно;
  • Производится заземление разъема насоса;
  • Тумблер устанавливается в положение AUTO;
  • Насос с помощью кабеля с сетевой вилкой подключается к питанию. Можно использовать удлинитель, но лучше смонтировать розетку рядом;
  • Чтобы удалить воздух из устройства, специальным инструментом выкручивают пробку, находящуюся в разъеме на корпусе. Когда весь воздух выйдет, её возвращают на место.

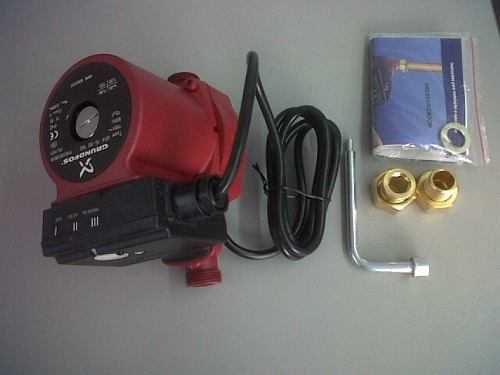

Все необходимое для монтажа входит в комплект

Все, оборудование начало свою работу, больше от вас ничего не требуется. Единственное условие для его нормальной работы – отсутствие механических примесей в воде, поэтому может потребоваться ещё и установка фильтра грубой очистки.

Цена прибора составляет 6000-6500 рублей, что при сроке службы около 10 лет очень недорого.

Установка насоса для повышения давления Grundfos UPA 15-90

Установка насоса для повышения давления Grundfos UPA 15-90

подготовка оборудования и инструментов

разметка на трубопроводе холодной воды

перекрыли подачу воды в квартиру и «стравили» давление (через кран смесителя), углошлифовальной машиной отрезали

трубу, плашкой нарезали резьбу

на трубу установили резьбовой переходник

затем в переходник и вентиль ввинтили фитинги-«американки» ( идут в комплекте с насосом)

Американки позволяют без особого труда монтировать насос в систему водоснабжения, при необходимости снимать для проверки и технического обслуживания

Подключение насоса к электросети квартиры осуществляли в соответствии с требованиями ПЭУ. На щитке установили отдельный автомат и УЗО с током срабатывания 10 мА. От щитка в ванну проложили трехжильный медный кабель (сечение каждой жилы — 1,5 мм2) в двойной изоляции. На стене ванной, неподалеку от входной двери, установили розетку в влагозащищенном исполнении для подключения насоса
