Инструкция по установке кухонной вытяжки в квартире многоэтажного дома

Вентиляция в квартире

Собираясь встраивать на кухне вытяжную вентиляцию, учтите, что это неизбежно приведет к нарушению работы естественной вентиляции. Обычно перед установкой приходится создавать дополнительные отверстия для отвода воздуха. Однако даже эта мера не гарантирует правильную работу вентиляции. Это связано с тем, что при увеличении отверстия вентиляционной шахты ее диаметр не изменится, а это означает, что качество воздухообмена останется прежним.

Решить эту проблему можно следующим образом: вам понадобится установить специальный короб с клапаном-хлопушкой. Этот короб имеет два отверстия. Клапан обычно обозначен красным цветом. В закрытом положении воздух может естественным образом выходить через окно, тем самым будет поддерживаться естественная вентиляция на кухне.

В тот момент, когда в помещении будет создаваться давление работающим вентилятором, клапан начинает работать по-другому и закрывает первое окно, в результате вентиляция начинает функционировать за счет вытяжки.

Подобная схема подключения предпочтительна тем, что здесь не возникает обратной тяги и поддерживается нормальная естественная вентиляция даже при выключенной вытяжке.

Для настройки работы клапана используется слабая и тонкая пружина. Крышка для него может быть изготовлена из любого легкого материала — пластика или алюминия.

Монтаж вытяжки на кухне: технология установки

Вытяжки бывают разные (встраиваемые в мебель и отдельно устанавливаемые), и естественно будет предположить, что и технология их установки может отличаться. Мы не будем трогать встраиваемые установки, а рассмотрим стандартный отдельно устанавливаемый агрегат. Весь процесс решения вопроса, как установить вытяжку на кухне, решается следующим образом.

1. Разметка. Первое, что здесь нужно отметить, так это то, что высота установки вытяжки целиком и полностью зависит от типа плитки или варочной панели – если речь идет о газовых плитках, то над ними вытяжка должна находиться не ниже чем 800мм. Над подобными электрическими конфорками вытяжка монтируется на высоте 700мм. Именно этот уровень и берем за точку отсчета – прибавляем к нему расстояние от низа вытяжки до ее крепежных отверстий и чертим на полученной высоте от плитки горизонтальную линию (чертить нужно с помощью карандаша и уровня). Теперь определяем центр и согласовываем его с центром варочной панели. Здесь все достаточно просто – ставим небольшую метку на столешнице и, опять же, с помощью уровня переносим ее на ранее нарисованную горизонтальную линию. Теперь замеряем расстояние между крепежными отверстиями – делим его пополам и откладываем полученный размер в разные стороны от центра на горизонтальной линии. Это и есть места установки крепежа.

2. Сверлим отверстия с помощью перфоратора и бура нужного диаметра, после чего монтируем в них крепежные изделия – как правило, это шуруп с пробкой, который удерживает эксцентрик. Туго не зажимаем – так как впоследствии положение эксцентриков придется регулировать.

3. Надеваем вытяжку на крепежные изделия. Укладываем на ее ровную часть уровень и с помощью эксцентриков добиваемся четкого положения пузырька между двумя черточками. После чего капитально затягиваем винты.

Теперь дело за малым, но основная работа еще, можно сказать, не выполнена. После того как вытяжка основательно разместится на стене, нужно будет выполнить подключение проводов, проверить ее работоспособность и перейти к следующему этапу работ – устройству вентиляционного канала. Также по поводу вопроса, как установить вытяжку на кухне своими руками, вы можете найти больше информации в этом видео.

Какую вытяжку выбрать для своей кухни?

Чтобы правильно подобрать вытяжку для кухни, надо знать на какие параметры обращать внимание при ее покупке. Важен не только внешний вид устройства очистки воздуха, но и принцип его работы, особенности внутреннего устройства и многое другое. Итак, обратите внимание на следующие параметры:

Итак, обратите внимание на следующие параметры:

Тип вытяжки

По способу монтажа вытяжки бывают встраиваемыми, плоскими, каминными. Плоские модели наиболее просты по своей конструкции, их легко монтировать. Они идеально подойдут тем, кто привык экономить семейный бюджет. Площадь рабочей поверхности таких устройств должна равняться площади варочной поверхности плиты.

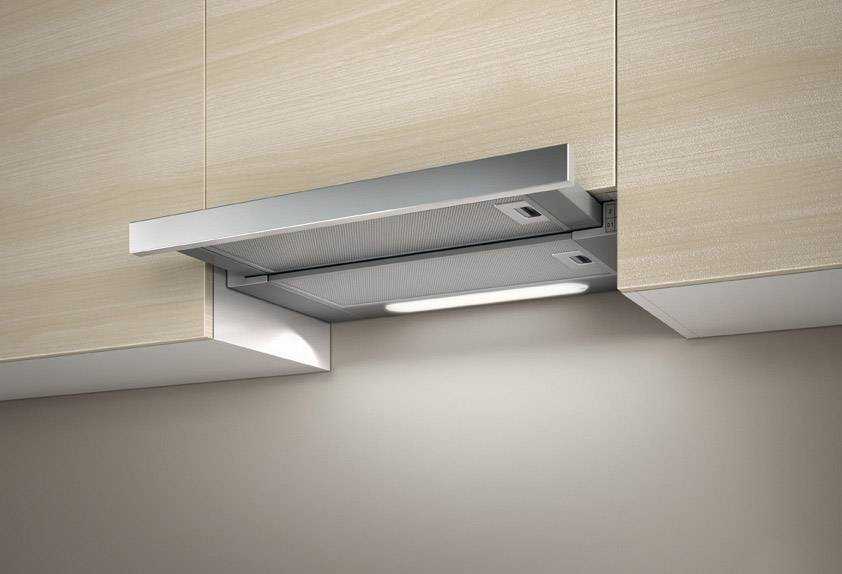

Встраиваемая вытяжка

Встраиваемые вытяжки отличаются от предыдущих тем, что требуют подключения к вентиляционной шахте посредством воздуховода

Зато их практически полностью можно спрятать в подвесной шкаф, и это, несомненно, понравится тем, кто уделяет дизайну кухни особое внимание;. Каминные вытяжки хорошо смотрятся в просторных кухнях. Они имеют высокую производительность и стильный дизайн. Как установить вытяжку для кухни такого типа, мы рассмотрим позже

Они имеют высокую производительность и стильный дизайн. Как установить вытяжку для кухни такого типа, мы рассмотрим позже

Каминные вытяжки хорошо смотрятся в просторных кухнях. Они имеют высокую производительность и стильный дизайн. Как установить вытяжку для кухни такого типа, мы рассмотрим позже.

Производительность

Чем больше площадь кухни, тем выше должна быть производительность вытяжки. При этом играет роль и количество моторов, установленных внутри корпуса устройства. Для помещения до 10 квадратов с высотой потолков 2.3-2.5 метра подойдет модель, которая за час может пропустить через себя от 280 до 350 кубических метров воздуха. Для кухонь площадью от 14 квадратных метров лучше купить вытяжку с двумя моторами и производительностью не менее 400 кубометров в час. Для удобства вычисления требуемой производительности лучше пользоваться формулой V=S*H*10*1.3, где S и H – площадь и высота кухни;

Размеры

Габариты вытяжки должны сочетаться с габаритами кухонной плиты и подвесных шкафов. Площадь рабочей поверхности прибора должна быть не меньше площади варочной панели, а лучше, если будет больше

При этом важно, чтобы устройство очистки воздуха не сильно выпирало за пределы кухонного шкафа. Как установить вытяжку для кухни, чтобы она хорошо смотрелась в интерьере, читайте в разделе «Монтаж»;

Режим работы

Современные вытяжки имеют различные режимы работы

Вытяжки работают в двух режимах – отвода и рециркуляции воздуха. В первом случае все испарения из помещения выводятся в вентиляционную систему дома или сразу на улицу, во втором случае воздух очищается через фильтры, которые иногда нужно докупать отдельно, и возвращается обратно в помещение. Большинство современных устройств поддерживают оба режима. Если в вашей квартире нет отдельного вентиляционного окна на улицу и нельзя подключать вытяжку к имеющейся вентиляционной системе, то следует покупать модель с рециркуляционным режимом работы;

Количество скоростей работы

Чем больше скоростей работы у вытяжки, тем она универсальнее, поскольку позволяет быстрее очистить воздух. Современные бытовые устройства производятся с количеством скоростей до четырех.

Более подробно в статье «Как выбрать вытяжку для кухни».

Устройство вытяжки на кухне: оборудование воздуховода

Опять начну с оговорки – вытяжки бывают разные, в том числе они могут быть рециркуляционными, которые в устройстве воздуховодов не нуждаются. Они прогоняют испорченный воздух через систему фильтров и возвращают его назад в помещение в очищенном виде. Воздуховоды нужны исключительно для вытяжных устройств, которые выбрасывают отработанный воздух на улицу – о них и пойдет разговор дальше.

Второй важный момент – если вытяжка оборудована выходным отверстием диаметром 150 мм, значит таким же диаметром нужно прокладывать и воздуховоды от нее. Сужение диаметра – это не только уменьшение эффективности вытяжки, но и дополнительная нагрузка на ее двигательную установку. Излишняя нагрузка на мотор – это как минимум сокращение срока службы изделия в целом. Именно поэтому вентиляционные каналы нужно изготавливать тем же диаметром.

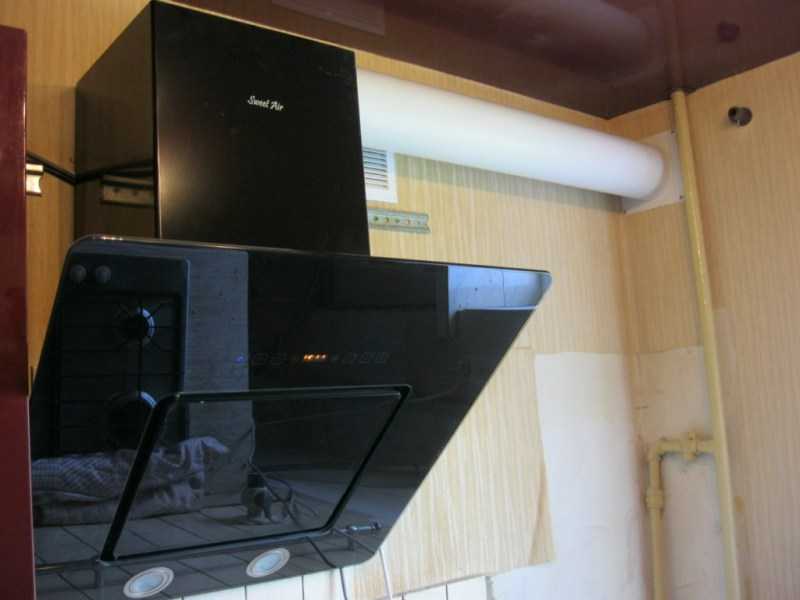

Как подключить вытяжку на кухне фото

Вопрос, как подключить вытяжку на кухне к вентиляции, можно решить по-разному, а вернее сказать, с помощью разных систем воздухоотведения. На ваш выбор существует не менее четырех вариантов – это гофрированная труба, пластиковые воздуховоды и металлические воздуховоды. Вместо них можно использовать даже пластиковые канализационные трубы, но сомневаюсь, что такой подход к делу окажется дешевле

Вообще на стоимость лучше меньше всего обращать внимание, особенно если речь идет о скрытых за потолком вентиляционных каналах – кстати, их лучше делать сразу на стадии ремонта. Если же вытяжка устанавливается по готовому ремонту, то ничего другого не остается, как использовать более дорогой материал, который обладает повышенными эстетическими характеристиками

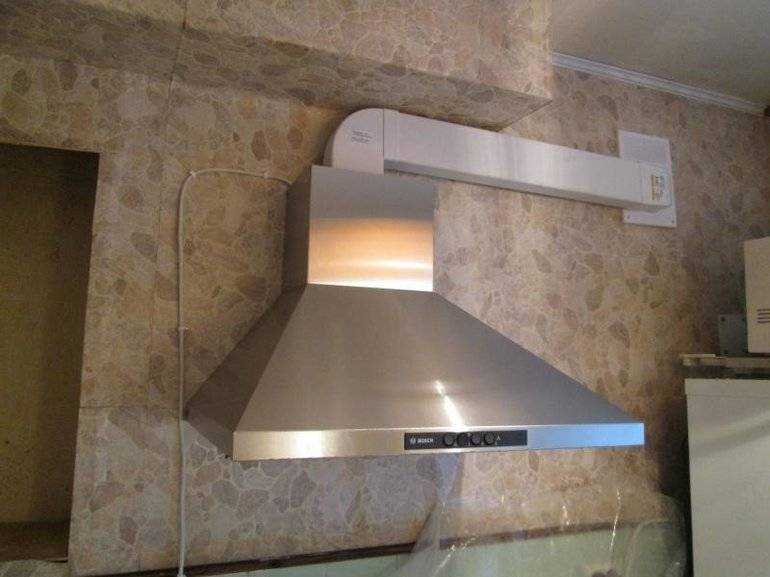

Устройство вытяжки на кухне фото

Практически в любом случае собираются воздуховоды однотипно – принцип один и тот же. Существуют трубы и существуют соединительные элементы – «муфты», тройники, повороты. Именно через них и производится стыковка труб друг с другом – по принципу раструб в раструб. Здесь имеется одна тонкость. Раструб должен смотреть в сторону вытяжки, то есть против хода воздуха – в таком случае стыки даже можно будет не герметизировать. Если будете делать все шиворот навыворот, то соединения нужно будет уплотнять герметиком. Кроме того, воздуховоды нужно качественно крепить – делать это следует даже в том случае, если речь идет о скрытой их прокладке. Дело в том, что как бы бесшумно ни работала вытяжка, все равно она создает некоторые, пусть даже небольшие, вибрации, которые передаются от вытяжки к воздуховодам. Если не крепить, то последние превратятся в резонатор, и никакой бесшумной работы системы не будет.

И последний этап работ, без которого не обходится ни одна установка вытяжки на кухне своими руками – это крепление декоративного кожуха. В большинстве случаев это либо короб, либо полутруба из тонколистовой стали. Как правило, многие люди (и мастера в том числе) этот этап работ почему-то игнорируют, вернее наполовину игнорируют. Декоративный короб устанавливают, но его крепление не осуществляют – а зачем, мол, его крепить, если он и так прекрасно держится, опираясь на стену. Держится-то он держится, вот только незакрепленные детали, как правило, являются источником шума. Посмотрите на это дело с другой стороны. Для чего-то ведь производитель предусматривает жесткую установку декоративного защитного кожуха?

Электрическое подключение кухонной вытяжки

В инструкции электрических дрелей написано: категорически запрещается заземлять. Почему, спрашивается. Считаем, речь касается процесса работы. Допустим, если сверлить батарею, начнется пробой на землю. Очевидно: редуктор стальной, ось. Возникнет значительный ток утечки. Инструкции напишет: нельзя заземлять прибор. Штекер попросту лишен боковой клеммы.

Нарушение инструкций, полагаем. В книге Полонского П.А. «Монтаж линейно-кабельных сооружений городских телефонных сетей 1978» указывается (стр. 80): электродрель должна иметь непременно заземление. Некоторые производители оборудования нарушают общепринятые нормы. Достоверно известно: некоторых людей убивало, работающих электродрелью – касались батареи центрального отопления. Избегая повторения с кухонной вытяжкой, домохозяйкой, прибор следует непременно заземлить. При невозможности мероприятия – занулить!

Даже если нет никаких специальных средств, сделайте риску на корпусе, прикрутите ушко, проложите хорошую медную жилу сечением не менее рекомендованной инструкцией по электрическому подключению прибора. Информацию найдете в инструкции. Ток поделится меж контуром и домохозяйкой, в результате жизнь будет спасена. До контакта дела не дойдет, при пробое мгновенно вышибет пробки, защитные автоматы.

Полагаем, сказанное доступно изложено. Добавим, не принято кухонные встраиваемые приборы включать в розетку. Для коммутации с электрической сетью используются колодки, перед вставкой проводника лучше залудить, дабы не трепались, не покрывались налетом оксида. Рассказ про то, как установить вытяжку, подходит к концу. Наверняка найдутся у читателей другие пожелания, можете озвучить комментариями.

Руководство по установке встроенной вытяжки в шкаф

Если вы уже имели дело с такими инструментами, как электролобзик, перфоратор и другими, то установить вытяжку в кухонный шкаф не составит вам особого труда. Кухонные гарнитуры для небольших помещений имеют в своём комплекте навесной шкафчик, предназначенный именно для встроенной вытяжки. Монтаж производим в несколько этапов.

Внимание. Встраиваемые модули выпускают, рассчитанные на 45, 50, 60 и 70 см расстояния между боковыми стенками навесного шкафа

Оперируя этими данными, вы всегда можете подобрать нужную модель очистного устройства.

1. Прежде всего, приобретаем вытяжное устройство, которое по размерам (ширине и глубине) должно плотно помещаться в проём шкафа.
2. При установке кухонной стенки вытяжной ящик помещаем ровно над плитой.
3. Шкаф снимаем со стены и переворачиваем его вверх дном. Снимаем дверцу и среднюю полку.
4. На днище ставим вытяжку, и карандашом обводим устройство по периметру.
5. В середине контура разметки высверливаем отверстие такого размера, чтобы в него можно было ввести пилку электролобзика.
6. Выпил, производим от отверстия, плавно входя в линию разметки. Вынимаем сердцевину.
7. На полку ставим вытяжку вентиляционным отверстием, соблюдая совпадение внешних контуров обоих предметов.
8. Сопло обводим на полке карандашом.
9. Вырезаем лобзиком монтажное отверстие.
10. То же проделываем и с верхней плоскостью шкафа.
11. Вставляем оборудование внутрь шкафа. Крепим его винтами к вытяжному проёму.
12. На сопло одеваем полку и закрепляем её на боковых стенках ящика.
13. Шкаф с вытяжкой возвращаем на прежнее место.
14. Продеваем гофру через полки и одеваем её конец на сопло. Крепим воздуховод хомутом. Верхнее окончание воздуховода вводим в вентиляционный канал. Также поступают с полимерной и металлической трубой.
15. Все стыки заполняем герметиком.
16. Правильно подключаем питание к оборудованию аналогично способам, описанным в предыдущей главе.

Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс

Совет: если выводы вытяжки и вентиляционного канала имеют круглое или прямоугольное сечение, а воздуховод наоборот, то для этого существуют переходники. Поэтому заранее запаситесь этими изделиями.

Принцип работы

Главное и единственное назначение кухонной вытяжки – очистка атмосферы помещения от вредных испарений варочной панели. Конструкция любой модели содержит вентилятор и основана на двух принципах работы:

1. Рециркуляционный.
2. Проточный.

Рециркуляционный

Вытяжное оборудование предназначено для работы без установки воздуховода. Оно функционирует без соединения с вентиляционным каналом. Очистка загрязнённого воздуха происходит за счёт его прохождения через систему фильтров без отвода в вентиляцию, и он не выходит наружу, оставаясь внутри кухни.

Благодаря автономной системе очистки, установка печи и вытяжки не привязана к месту положения вентиляционной шахты. Недостатком рециркуляционного метода считается отсутствие свежести очищенного воздуха.

Проточный

Проточные воздухоочистители сбрасывают загрязнённый поток в отводную трубу, подсоединённую к вентиляционной шахте. Отток воздушных масс восполняется за счёт проветривания помещения. Перепад давления создаёт свежий приток с улицы.

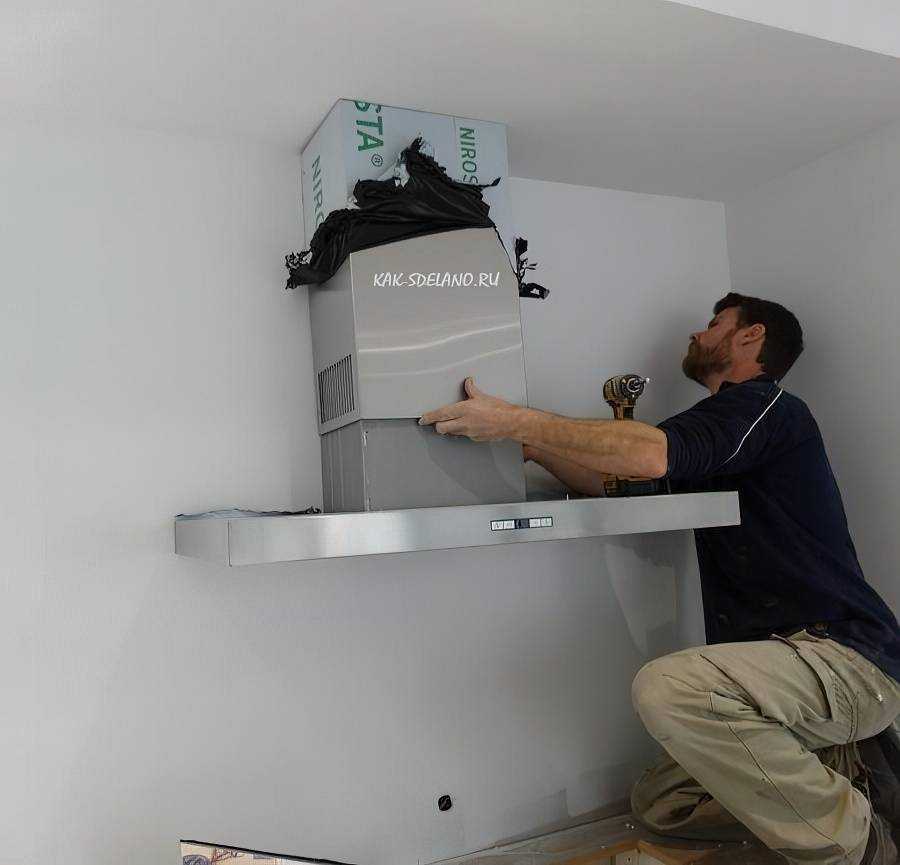

Поэтапная установка купольной вытяжки

Перед установкой каминной вытяжки вам нужно точно сориентировать положение печки относительно выходного отверстия вентиляционного канала. Обычно плиту устанавливают точно по оси вентиляционного люка. После этого приступают к установке оборудования.

1. Проводим на стене осевую вертикальную линию от центра варочной панели вверх до проёма канала, используя карандаш, уровень, рулетку или линейку.
2. Делаем отметку высоты нижнего края купола, и проводим горизонтальную линию.
3. На куполе замеряем расстояния от монтажных отверстий до нижнего края вытяжки. Переносим разметку точек креплений на стену.
4. Перфоратором сверлим гнёзда под дюбели. Вставляем в них полимерные элементы.
5. Для установки купола понадобится стремянка и дополнительные рабочие руки. Прислонив тыльную часть вытяжки, совмещаем монтажные отверстия с дюбельными гнёздами, и забиваем в них шурупы.
6. На стене делаем отметку нижнего края воздуховода.
7. Лишнюю часть трубы отрезаем. Делать это ножовкой ни в коем случае нельзя. Зубья пилы оставят рваные края и повредят эмаль. Обрезайте угловой машинкой, электролобзиком или циркулярной пилой.
8. В комплекте вытяжки обычно поставляется монтажная рамка. Отверстие канала или расширяем перфоратором, или сужаем цементным раствором под размер рамки.
9. Надо закрепить рамку в канале дюбелями, герметиком или клеем.
10. Вставляем воздуховод в вытяжку, а верхний его конец крепим в рамке.
11. Все соединения обрабатываем герметиком.
12. Перед монтажом воздухопровода нужно установить точку электропитания. Мы вам рекомендуем это сделать в двух вариантах:

• по оси трубы над куполом коронкой высверливаем посадочное место под коробку и устанавливаем её на цементном растворе. К коробке перфоратором пробиваем штробу, в которую укладываем электропровод. При отключённом электросчётчике соединяем через колодку провод питания вытяжки с сетевым кабелем. Штробу заделываем шпаклёвкой. Коробку закрываем крышкой. Восстанавливаем финишное покрытие стены;
• во втором случае стараемся скрытно провести провод за корпусом купола в прилегающий навесной шкаф. На нижней полке или на боковой стенке крепим розетку. На конце кабеля вытяжки крепим вилку. Розетку соединяем с сетевым проводом, который пролегает от коробки за стенками шкафов.

Установка кухонной вытяжки этапы монтажа

Производить монтаж оборудования стоит с учетом всех рекомендаций производителя, которые можно найти в упаковке

Схема установки, правила безопасности, общие рекомендации нужно принимать во внимание в обязательном порядке. Если этого не сделать, продолжительность работы устройства может быть снижена, а при поломках производитель откажет в гарантийном ремонте

Прежде чем приступить к установке вытяжки в частном доме, нужно выбрать подходящую модель:

Прежде чем приступить к установке вытяжки в частном доме, нужно выбрать подходящую модель:

• встраиваемую;
• потолочную;
• настенную;
• угловую;
• каминную.

Перечень обязательных работ при монтаже вытяжки на кухне включает в себя такие этапы:

1. Установка оборудования. Для этого устройство прикрепляют к стене или непосредственно к навесному мебельному шкафу, который расположен над газовой плитой. Крепление должно быть надежным и качественным, чтобы не было вибрации и оборудование не сорвалось под собственным весом. Все щели, отверстия стоит заделать с помощью монтажной пены. Это устранит вибрацию и система станет герметичной.
2. Подключение устройства к электросети. Обычно сделать это не сложно, так как от электродвигателя идет провод с вилкой, установленные заводом-изготовителем. Для красоты и удобства провода можно скрыть в стене либо аккуратно проложить его в самом шкафу. Для этого кабель укладывается в кабель-канал. Не рекомендуется устанавливать розетку для подключения агрегата вблизи с источником тепла. Это может привести к перегреву провода и возникновению короткого замыкания.
3. Монтаж вентиляционного патрубка. Для проведения гофрированной трубы через шкаф, в нем нужно сделать отверстия соответствующего диаметра. Воздуховод фиксируется с помощью хомутов, для герметизации системы используют универсальный силикон. Гофра к вентиляционной системе подключается через переходник. Это специальная решетка, которую отдельно приобретают в строительном магазине.
4. Соединение вентиляционных каналов в единую систему и подключение к централизованной системе вентиляции в доме.

Монтаж воздуховода для кухонной вытяжки своими руками

Оптимальная высота вытяжки от плиты составляет около 70-80 см. Если поднять ее выше, то испарения и газы будут плохо улавливаться, а эффективность очистки воздуха будет ниже. При установке ниже 70 см неизбежно происходит перегрев оборудования, двигателя и прочих деталей. Это приведет к выходу из строя деталей, а в некоторых случаях может стать причиной пожара.

При расчете длины гофрированной трубы, которая служит в качестве воздуховода, тоже нужно учитывать некоторые особенности. Например, чем она длиннее, тем менее эффективна вытяжная система

Важно помнить, что чем больше диаметр трубы, тем лучше будет работать вытяжка. Большое количество углов и поворотов замедляет скорость движения воздуха по системе

Если в доме установлена колонка, то к ее вентиляционному каналу нельзя подключать и вытяжку

Если в доме установлена колонка, то к ее вентиляционному каналу нельзя подключать и вытяжку.

Даже если все сделать правильно, иногда качество очистки воздуха на кухне будет недостаточным. Причина может быть в слабом двигателе, установленном на вытяжке. Производительность оборудования стоит определить до покупки. Обычно чем больше помещение, тем более мощный прибор нужно покупать. Как показывает практика, наиболее эффективное выведение воздуха наблюдается на малых или средних оборотах двигателя.

После установки оборудования и запуска его в эксплуатацию, необходимо регулярно чистить фильтры, наружные и внутренние части вытяжки. Вот несколько советов по уходу за прибором на кухне:

• корпус снаружи моют теплой водой с добавлением небольшого количества обезжиривателя, после сухими салфетками вытирают насухо;
• металлическую поверхность легко очистить с помощью чистящего геля и губки;
• стеклянную поверхность можно отполировать, используя очиститель для окон;
• жироулавливатель чистить труднее всего. Легче отмыть скопившийся жир в горячей воде с обезжиривателем.

Видео о том, как осуществить монтаж кухонной вытяжки своими руками

https://youtube.com/watch?v=AvKk79fCsQo

Решили выполнить монтаж кухонной вытяжки своими руками? Сделать это просто, если прочитать советы мастеров по установке прибора и соблюдать инструкции от завода-изготовителя. После установки вытяжки на кухне будет гораздо комфортнее и чище. Поэтому порадуйте хозяйку таким нужным приспособлением для очистки воздуха как вытяжка.

Вентиляция в квартире

Схема самодельного антивозвратного короба с клапаном

Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

На что обращают при выборе кухонной вытяжки

• Первое на, что мы обращаем при выборе вытяжки — это её
  дизайн, насколько он впишется в общую концепцию нашей кухни.
• Второе — это её мощность,
  как
  рассчитать мощность кухонной вытяжки для помещения
  определённых размеров мы рассмотрели подробно в отдельной
  статье.

	Режимы работы и устройство вытяжки для кухни, как рассчитать производительность вытяжки и её монтаж. Фото дизайнерских вытяжек.

• Третье, что нужно учесть, — вытяжка будет встраиваемая или,
  как самостоятельный элемент.
• Четвертое — это режимы работы вытяжки.
  Если воздух удаляется в вентиляционную шахту, то вытяжка работает в вытяжном
  режиме.
  Если воздух обратно возвращается на кухню через угольные фильтры, то
  вытяжка работает в режиме фильтрации или рециркуляции.

Почти все кухонные вытяжки могут работать в обоих режимах, более выгодно удалять воздух в шахту, так как не надо покупать угольные фильтры.

Пятое — это вытяжка встраиваемая или нет. Если вытяжка
встраиваемая, то её установка производится в специальной
кухонный шкаф, конструкция которого зависит от модели вытяжки.
После монтажа такой вытяжки мы видим только узенькую панель,
многим нравится такой вариант.

Если вытяжка в виде отдельного элемента, тут также есть разные

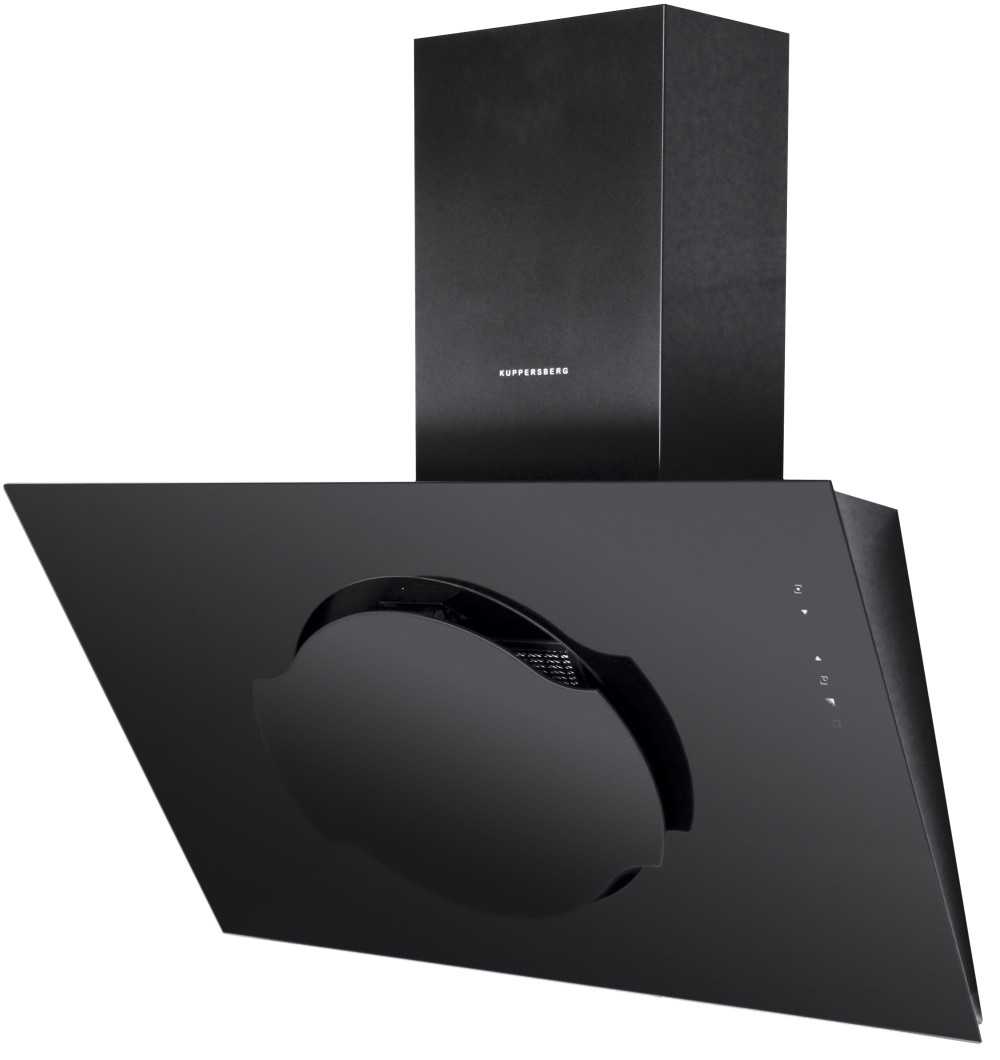

варианты исполнения, например, вытяжка может быть наклонной или
каминного типа, или, например, купольной.

	Нужна ли мощная вытяжка на кухне? Почему запретили кухонные вытяжки в домах с газовыми плитами и как сделать, чтобы не нарушить закон при установке вытяжки? Расчёт минимальной производительности вытяжки — это правда или всё-таки рекламный трюк продавцов вытяжек? Ответы Вы получите в нашей статье.

Установка вытяжки в кухонный шкаф

Первый из них – это установка вытяжки в шкафчик. Для такого монтажа подходят плоские и встраиваемые вытяжки.

Перед началом установки следует заказать специальный навесной шкафчик под стиль вашего кухонного гарнитура. Его отличительная черта – это отсутствие дна, вытяжка крепится к средней полке. Перед заказом шкафчика следует определиться с расстоянием от нижней кромки до средней полки, этот размер должен соответствовать размерам вытяжки. В противном случае конструкция будет выглядывать из шкафчика и портить внешний вид. Обычно это расстояние составляет не более 15 см.

Также необходимо помнить о воздухопроводе, если таковой предусмотрен конструкцией. Для него нужно проделать отверстие в средней полке и крыше шкафа. Сам диаметр такого отверстия зависит от типа вытяжки, но обычно не превышает 12 см.

После того, как шкафчик доставлен, крепим к нему нашу вытяжку. Для этих целей в верхней плоскости вытяжки имеются отверстия, либо иные крепежные приспособления. Крепление происходит с помощью саморезов или болтов. Во втором случае необходимо просверлить отверстия в средней полочке шкафа. Затем необходимо закрепить шкафчик на стене. Если применяются нерегулируемые «уши», то размеры необходимо тщательно вымерить. Если же используются универсальные крепления, то есть навесы, закрепляющиеся за металлическую полосу на стене, то допустима небольшая погрешность (в пределах 0,5 см.)

Установка вытяжки на кухне таким способом довольно проста и эстетична. При помощи шкафчика вы скрываете всю конструкцию, в том числе и воздуховод (если такой предусмотрен конструкцией). Для достижения полной «скрытности» желательно провести розетку для питания вытяжки во внутрь шкафчика.

Установка вытяжки

Особенности монтажа во многом зависят от расположения вентиляционного отверстия. По логике, плита должна располагаться как можно ближе к шахте.

Сборка антивозвратного клапана

Корпус устройства можно собрать из оцинкованного листа или такого же податливого алюминия. Пример самой простой конструкции указан на схеме выше. Но её можно усложнить, выполнив клапан в формате «бабочки». Именно такие более эффективные решения встречаются в магазинах (см. схему ниже).

Если вытяжка встроенная и спокойно размещается в шкафу, то отверстие необходимо проделать только сверху для укладки воздуховода.

Подключение воздуховода

После закрепления антивозвратного клапана можно приступать к укладке гофры. Для этого понадобится герметик, саморезы и хомуты по диаметру воздуховода.

1. Закрепляем воздуховод на антивозвратном клапане в шкафу. Затягиваем хомуты, а щели обрабатываем силиконовым герметиком.
2. Вешаем шкаф на место. Крепление должно быть надёжным ввиду приличного веса вытяжки и клапана.
3. Протягиваем гофру до вентиляционной шахты и фиксируем её на решётке. Если на последней нет отверстия, то его нужно сделать самостоятельно. Щели также обрабатываем герметиком.

Монтаж вытяжки внутри шкафа

При укладке гофры необходимо исключить резкие изгибы, иначе уровень тяги заметно снизится. Каждый угол (90 градусов) снижает КПД системы примерно на 10%. Принцип укладки пластикового отвода аналогичен. Главное, тщательно осмотреть конструкцию на наличие щелей. Даже небольшое отверстие может ощутимо снизить качество вытяжки.

Монтаж без шкафа

Не у всех над плитой установлен шкаф. Материал ЛДСП достаточно привередлив к температурным перепадам, поэтому такое расположение заметно снижает срок жизни мебели. К тому же кухонные шкафы в большинстве своём идут стандартных размеров, чего явно мало для классических отдельно стоящих вытяжек.

Для монтажа последней, как правило, предусмотрены специальные отверстия на задней панели. Но антивозвратный клапан сверху и воздуховод добавляют весу конструкции, чего штатный крепёж может не выдержать.

В таких случаях можно соорудить П-образную раму из металла под размер вытяжки. Оптимальным вариантом будет уголок или швеллер. Раму необходимо как можно надёжнее закрепить к стене, а уже потом навешивать на неё остальное оборудование. В качестве крепежа лучше использовать сантехнические болты, где одна сторона выполнена в форме самореза, а на другой находится резьба с гайкой.

Установка купольной вытяжки

Закрепляем антивозвратный клапан на вытяжке, вешаем её на раму и фиксируем трубу. Воздуховод из гофры здесь явно будет не к месту. Нейтрально белая труба из ПВХ придётся как нельзя кстати. Проводим её до шахты, не забывая обрабатывать щели герметиком.

Почему кухонная вытяжка должна перекрывать стол плиты

Требование не очевидно, некоторые новые вытяжки работают иначе. Видели в рекламе наклонные порталы, которые доходят максимум до середины. Кухонные вытяжки имеются, большая мощность, поток восходящего воздуха втягивается внутрь за счет производительного вентилятора. Стоит понизить обороты, открыть горелки на полную катушку, новые потолочные обои начнут обрастать слоем жира. Отмыть будет непросто, старайтесь избегать опасных ситуаций.

Полезно напомнить: портал берите побольше. Заметьте, некоторые производители запрещают держать выключенными изделия, пока огонь горит. Кухонная вытяжка погорит. Вентилятор должен крутиться, создавая движение.

Эксплуатация, уход

В инструкции написано: жироулавливающий алюминиевый фильтр меняют раз каждые два месяца. Рискнем предположить, в инструкции на исходном языке приведено нечто вроде renew, переводится – обновлять. Скорее жироулавливающий фильтр необходимо  мыть раз в два месяца, избегая покупать новый. В противном случае прибор станет дорогим приобретением, за год обслуживание съест денег раза в три больше, нежели стоимость агрегата. Уточните вопрос у производителя. Можно обойтись собственными силами после покупки. Просто попробуйте отмыть жироулавливающий фильтр, если аксессуар примет прежнее состояние, станет как новенький, скорее эксплуатируйте дальше.

Угольный фильтр менять придется. Не столько настораживает большой размер, как период обновления – 2 месяца. Производитель не так жесток, указывает срок полгода, поскольку угольный фильтр стоит денег. В инструкции написано: регенерировать, мыть комплектующие недопустимо. Больше напоминает правду. Угольный фильтр расположен над жироулавливающим, используется режимом рециркуляции, когда воздух просто ходит кругом. Не лучший вариант для газовой плиты, для электрической – ничего большего не нужно.

Раздражает: не указываются название, тип угольного фильтра. Прямой запрос поисковика касательно рассматриваемого типа кухонной вытяжки бессилен дать положительный результат. Напрягают хитроватые дилеры, пишущие: угольный фильтр Hansa FWU 60 отсутствует, можно заказать. Цена замалчивается. Затрудняемся подсчитать стоимость эксплуатации изделия, лишены желания звонить, наводя справки. Придется читателю взять руль. Рассматриваем в обзоре монтаж кухонной вытяжки, не проблемы твердолобости.

Комплектующие стоят 250-800 рублей. Определено производителей. Избегайте клевать на дармовщинку, брать кухонную вытяжку. Дорогие угольные фильтры могут служить полгода, дешевые – два месяца. Несложный подсчет показывает: меняем шило на мыло. Спустя год будет перекрыта стоимость изделия. Дорогая кухонная вытяжка, качественная, требует аналогичных издержек на эксплуатацию.

Монтаж вытяжки для кухни ведется согласно инструкции. Настройки производителей специфические, не стоит думать, что кухонные вытяжки похожи, как братья близнецы. Остается сказать до свидания.
