Как сделать скамейку на даче из профтрубы самостоятельно: чертежи лавочки

Трубы из металлопрофиля в качестве материала — преимущества и недостатки

Металлопрофиль широко применяется для изготовления лавок. Материал изготавливается из углеродистой стали и обладает рядом положительных характеристик:

легко обрабатывается;
устойчив к нагрузкам;
хорошо сваривается;
отличается доступной ценой;
имеет небольшую массу.

Несмотря на множество достоинств, профилированная труба, имеет некоторые недостатки:

для придания заготовкам трубы криволинейной формы следует использовать специальную оснастку;
необходимо устанавливать заглушки в торцах для герметизации внутренних полостей трубы с целью предотвращения коррозии.

Фотогалерея: лавочки и скамейки, выполненные из металлопрофиля

Цвет можно выбрать по вкусу хозяев

Скамейка в строгом классическом стиле

Бюджетное решение садовой лавочки

Хорошее решение для парка

Изделие со строгим дизайном

Кованые элементы придают скамейке лёгкость

Сочетание ярких цветов радует глаз

Оригинальный декор преображает скамью

Классическая садовая скамья

Оригинальный дизайн садовой скамейки

Скамейка строгой геометрической формы

Тёплый солнечный цвет улучшает настроение

Что нужно иметь для работы

Разумеется, на первом месте стоит желание, но кроме него нужно подготовить инструменты и оборудование. Мы дадим практические советы по номенклатуре, при этом постараемся использовать минимальный и самый бюджетный набор.

Таблица 2. Инструменты для изготовления скамейки.

Наименование инструмента	Технические характеристики и назначение
Угловая шлифовальная машина	Очень востребованный в любом хозяйстве инструмент, применяется для шлифования труднодоступных мест, очистки и шлифовки различных материалов и изделий из них. В народе называется болгаркой. Для болгарки надо иметь набор приспособлений: алмазные диски для резки, абразивные круги различной толщины для шлифовки металла, щетки для очистки ржавчины, специальные резиновые круги с набором наждачных шкурок. Этот инструмент обязательный, без него металлические скамейки изготовить невозможно.
Дрель	Также имеется во всех наборах инструментов. Для нее надо иметь несколько наборов качественных сверл по металлу, бетону и дереву. Если занимаетесь ручными поделками часто, то надо купить специальные сверла для высверливания сложных отверстий с различными диаметрами и глубинами за один проход.
Гибочный станок	Если первые два инструменты есть почти у каждого, то этот станок имеют только настоящие мастера. Его можно купить готовым, что обойдется довольно дорого, или сделать самостоятельно. Первый вариант подходит профессиональным мастерам, для которых изготовление своими руками различных предметов не хобби, а постоянная работа. Любителям достаточно иметь простейшее самодельное приспособление, при желании его можно сделать в течение одного дня.
Сварочный аппарат	Сегодня в реализации есть довольно дешевые, надежные и экономные полупроводниковые аппараты. Работать с ними легко и безопасно, они делают шов отличного качества. Такой агрегат имеют многие, для изготовления одной скамейки его покупать не стоит. Можно одолжить у знакомых или взять в аренду. Если вы планируете увеличивать объем сварочных работ, то придется приобретать собственное оборудование.

Измерительные инструменты, отвертки, плоскогубцы и прочую мелочь перечислять нет необходимости.

Как сделать каркас из металла для садовой скамейки своими руками

Прежде чем приступать к изготовлению скамейки любого типа, необходимо провести подготовительные работы, в частности, рекомендуется заранее изучить технологию сгиба и сварки труб.

Гибка металлической трубы

Для того чтобы создать гнутые элементы, необходимо заткнуть один конец трубы пробкой, и насыпать в неё мелкий песок, а затем закрыть с другой стороны. Затем поместить её в устройство для сгибания, зажав между выступом на тормозном диске и штырём, а затем изогнуть под нужным углом.

Если труба недостаточно хорошо гнётся, то можно воспользоваться паяльной лампой, и нагреть место изгиба.

Для изготовления различных элементов для лавочки лучше всего брать трубы с круглым или овальным сечением, так как они лучше всего поддаются изгибам.

Последовательность изготовления придомовой лавочки без спинки

Скамья без спинки является очень простой конструкцией, поэтому для её изготовления необходимо будет сделать три прямоугольника, которые соединить между собой трубами, выступающими в качестве сиденья.

Чертеж лавочки без спинки можно сделать самому

Для изготовления лавки необходимо будет взять:

металлическую квадратную или прямоугольную трубу длиной 11 метров (сечение проката 30х30 мм);
2 куска трубы профильной по 2,3 метра;
6 отрезков по 60 см;
6 отрезков по 45 см;
8 деревянных досок шириной 6 см;
24 болта с гайками.

Для изготовления обычной лавочки без спинки необходимо сварить 3 подготовленных заранее прямоугольника, а затем вместе соединить их двумя направляющими трубами, которые будут служить рамой для сидения. Далее работа должна проходить по плану:

Длинные опорные отрезки необходимо располагать горизонтально, а более короткие крепить вертикально.
В процессе сварки отрезанных кусков труб нужно выдерживать углы опор, так как они должны составлять ровно 90 градусов.
После проведения всех работ по свариванию необходимо хорошо зачистить все швы специальной шлифмашиной или обычным напильником.
Затем швы надо хорошо загрунтовать.
После того как каркас будет сварен, на каждой из опор нужно высверлить 8 отверстий (расположенных симметрично) для крепления досок.
Для предупреждения появления ржавчины каркас лавки необходимо покрыть краской по металлу.
Деревянные доски рекомендуется пропитать морилкой.
При желании деревянные доски можно заменить трубами прямоугольной формы. Их надо просто приварить к конструкции и также окрасить противокоррозийной краской.
Для того чтобы острые уголки не мешали, рейки можно уложить в специально подготовленную раму из металла. Понадобится 1,2 м трубы.

Для лавки без спинки рекомендуется брать трубы с квадртаным сечением

Как сварить каркас лавочки со спинкой небольшого размера

профильная труба с сечением 25х25 мм (8 м);
сосновые доски (толщина 30 и 25 мм) для сиденья и устройства спинки.

Для устройства каркаса заранее нужно подготовить:

Трубу профилированную — 1,55 м. Для создания перемычки между двумя опорами.
2 гнутых куска трубы по 78 см. Опоры под спинку лавки.
2 куска трубы по 35 см. Для изготовления основы для сидения.
2 куска трубы по 39 см. Для передних опор.
2 куска трубы по 20 см. Для укрепления передних опоры.
4 стальные пластины 40х40 мм. Для изготовления подставок на опоры.
2 гнутые стальные планки по 45 см. Для соединения будущих опоры.

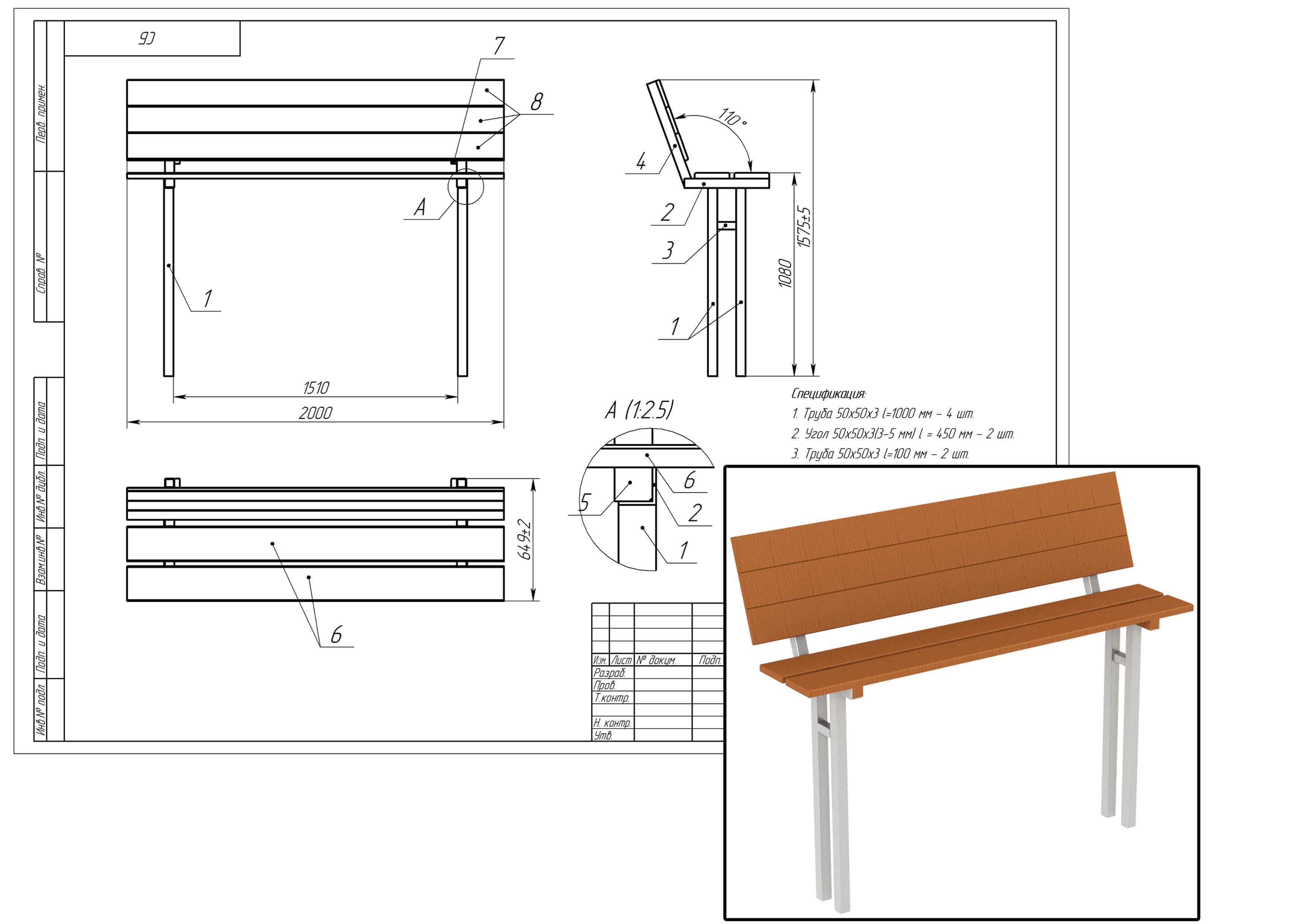

Чертеж лавочки со спинкой поможет тщательно всё подготовить

Для изготовления сидения понадобятся:

3 сосновые доски: длина — 1,6 м, ширина — 6 см, толщина — 3 см (для основы сидения);
3 доски: длина — 1,6 м, ширина 6 см, толщина — 2,5 см (для спинки);
24 болта с гайками.

Работа по изготовлению скамейки состоит из нескольких этапов:

Для начала необходимо сварить поперечную перекладину и два куска трубы длиной по 35 см. Перемычка должна находиться точно по центру каждого из кусков и под углом в 90 градусов.
К данной конструкции необходимо приварить два гнутых куска трубы длиной по 78 см. Сваривать надо по месту сгиба.

Сварочные работы необходимо проводить в специальных защитных очках

Сваривание деталей лавочки необходимо каждый раз проверять

Сварка опор лавочки сделает её более прочной

Места сварки рекомендуется отшлифовать

Цвет каркаса может быть любым

Расстояние между досками не должно быть большим

Для удобства можно сделать на лавке металлические подлокотники. Для этого надо взять два куска трубы по 75 см и просто согнуть их под углом 90 градусов, а затем приварить по бокам к металлическому каркасу. Швы обработать шлифовальной машинкой или напильником. Подлокотники также можно покрасить.

Если сделать округлые подошвы у ножек, то на такой лавочке можно будет ещё и качаться.

Перед тем как вынести лавочку на улицу, ей нужно дать время высохнуть

Простая скамья для дачи- пошаговая инструкция

Чтобы сделать скамейку из дерева, предлагаем ознакомиться с алгоритмом работ. Как вы можете видеть по фото, у нее очень удобная и простая конструкция.

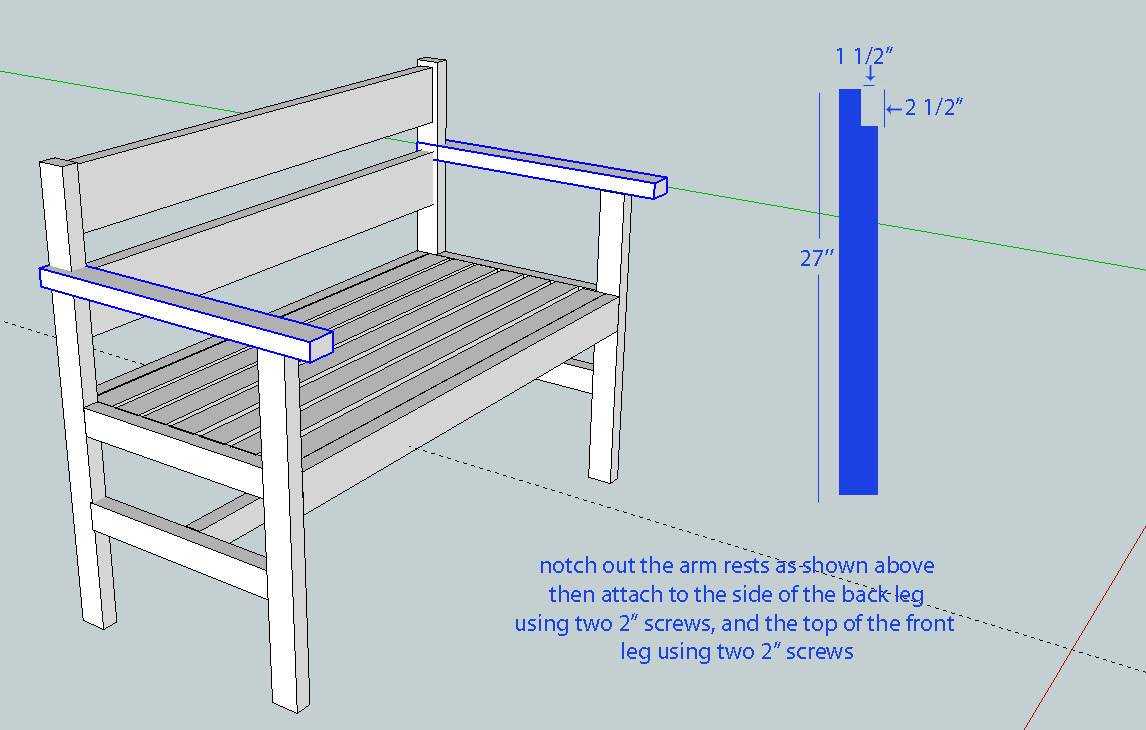

Чертеж дачной скамейки

Самое важное, чтобы сделать лавку своими руками- правильный чертеж будущего садового шедевра

Размер. Замеряйте место, где будет стоять лавка, чтобы ее размеры впоследствии вписались и ландшафт. Прикиньте все параметры изделия.
Перенесите все замеры на бумагу, соблюдая масштаб.

Стандартный замер- высота от земли до сидушки- 50-60 см. Его можно менять, но помните, что лавочка должна быть удобной и детям и взрослым.
Декор также перенесите на другой лист бумаги, чтобы получился шаблон.
Только после этого можно строить деревянную лавочку.

Этап подготовки

В нашем случае это садовая скамейка со спинкой прямого типа, из планок без сколов и трещин. Вам потребуется три вида досок:

толстое прямоугольное бревно;
доска толщиной 3-4 см;
брус сечением 7 см.

Приготовьте такие инструменты:

ножовка;
молоток;
гвозди;
краска или лак;
кисть;
шуруповерт;
саморезы;
линейка и карандаш;
дрель.

Можно смело приступать к изготовлению.

Этап создания ножек

Чтобы смастерить ножки, следуйте такому алгоритму:

Берите досточку толщиной не менее 3-4 см. Ножовкой вырежьте 2 опоры, а так как ширина и толщина у вас уже есть, дело остается за высотой. Стандартно она будет равняться 40-50 см, но этот параметр остается на ваше усмотрение.
Проверьте, ровные ли они. Измерьте их, приложив друг к другу. Погрешность даже в 1 см перекосит изделие. Отрежьте лишнее. В дальнейшем для придания конструкции жесткости, можно между стойками понизу укрепить поперечину.

Изготовление спинки

Если вы хотите узнать, как сделать спинку скамейки, обратите внимание на следующие шаги:

В нашем случае спинка лавки будет в виде 2 досок толщиной не менее 3 см. По желанию досок может быть 3-4 шт. Сама по себе она будет высотой 40 см (можно менять), поэтому планки устанавливаются с зазором между ними. Ее величина равняется длине сидения. Для верности ее можно отрезать немного шире, а потом удалить лишние сантиметры.
Вырежьте заготовки, выровняйте их. Если надо, то спилите лишнее.

Изготовление сидения

Уложите на землю такое количество брусков, какой шириной будет ваше сидушка.
По желанию, оставьте между ними 1-см зазоры. Если ширина сидушки будет 50 см, то 6-7 шт брусков будет достаточно.
Обрежьте все бруски, чтобы они были одинаковыми. Помните, что их длина должна совпадать с аналогичным параметром заготовки под спинку.
Обработайте краешки с помощью лобзика, чтобы они не были острыми.

Изготовление каркаса

Теперь нужно собрать все заготовки воедино.

Работу начинайте снизу конструкции, двигаясь вверх.
Сколотите брус-планку, чтобы изготовить ножки. Для этого возьмите 4 см доску, выпилите длину, равную лавочке. Ширина ее равняется ширине сидения- около 50 см.
Получившуюся планку прибейте к ножкам обычными гвоздями. У вас выйдет растянутая П-образная основа. Эта конструкция будет временной, чтобы помочь в сборке, а потом ее нужно будет разобрать.
Собираем основу спинки. Возьмите еще 2 бруска сечением 7 см, отрежьте необходимую длину, такую, чтобы ее хватило для крепления к ножкам в торец.
Готовые бруски привинтите шурупами к основанию.

Садовая скамейка из досок практически готова.

Монтаж готового изделия

Чтобы смонтировать деревянную лавку на дачу, необходимо собрать все заготовки.

Первой крепится спинка. К брусам шурупами прикручиваются вырезанные планки. Движение идет сверху вниз.
Уберите «времянку», и прибейте первый брусочек сидушки с внутреннего края, который в глубине.
Вторую планку крепите ту, что внешнего края, оставляя середину пустой.
Сформируйте ровную серединку с одинаковым расстоянием между брусками сидения.

Декорирование садовой мебели

Чтобы завершить дачную скамеечку своими руками, осталось только отшлифовать доски и вскрыть изделие для дачи лаком.
Если опоры будут стоять на земле, дополнительно вскройте их олифой или машинным маслом, чтобы избежать гниения и порчи.
Чтобы сделать лавочку со спинкой настоящим шедевром, позаботьтесь об украшении. Это может быть орнамент, узорные подлокотники или покраска.
Это мобильная модель, поэтому ее можно переносить в любую часть усадьбы. Если хотите стационарную, то изготовьте ножки на 30 см длиннее, вкопайте их в землю на 30-40 см, и выставьте по уровню.

Рядом с таким изделием красиво будут смотреться ароматные клумбы, альпийские горки или цветы в самодельных кашпо.

Дополнительный функционал – навесы над скамейками

Если на участке нет теневых зон, то для защиты от солнца можно предусмотреть дополнительно козырек. Давайте посмотрим несколько вариантов его исполнения.

Навес можно установить отдельно или сделать его часть конструкции, как на представленном фото. Тут мы видим 4 стойки из бруса, на которых сделана верхняя обвязка. Кровлю формируют установленные на ребро доски – классическая форма перголы. По бокам конструкции добавлены шпалеры из рейки. Все это станет надежным основанием для вьющихся растений, которые через некоторое время дадут красивую, и прохладную тень.

Навес-пергола

Установка большого навеса позволяется сделать из простой скамьи качели. Такой функционал оценят по достоинству и взрослые и дети.

Скамейка с навесом из дерева в виде качелей

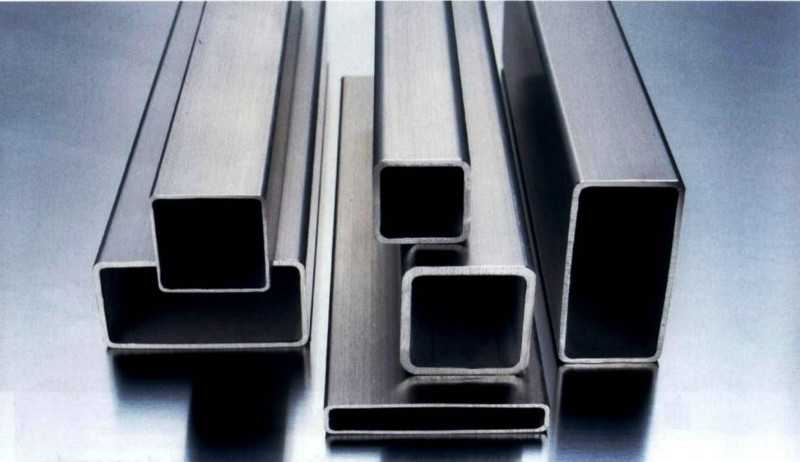

Плюсы и минусы профильных труб

Сечение у профильной трубы может быть нескольких видов:

прямоугольным;
квадратным;
ромбовидным;
овальным.

Для изготовления используется низколегированная и углеродистая сталь. Профильная труба применяется как в промышленности, так и при частном строительстве. Такой материал легко изгибается, сваривается и режется. При помощи профильной трубы можно собрать арку, беседку, скамейку, ворота, ограду, карусели и качели. Профильная труба характеризуется такими показателями:

окончательный вес конструкции будет небольшим;
приемлемая стоимость;
устойчивость к механическим и физическим нагрузкам.

С таким материалам крайне легко работать, что под силу даже начинающему мастеру. Высокая степень устойчивости присуща материалу с овальным или круглым сечением. Именно такой тип профильных труб рекомендуется использовать при изготовлении лавочки для частного сектора. Трубы должны выбираться тонкостенные 1-4 мм. С таким материалом работать проще всего.

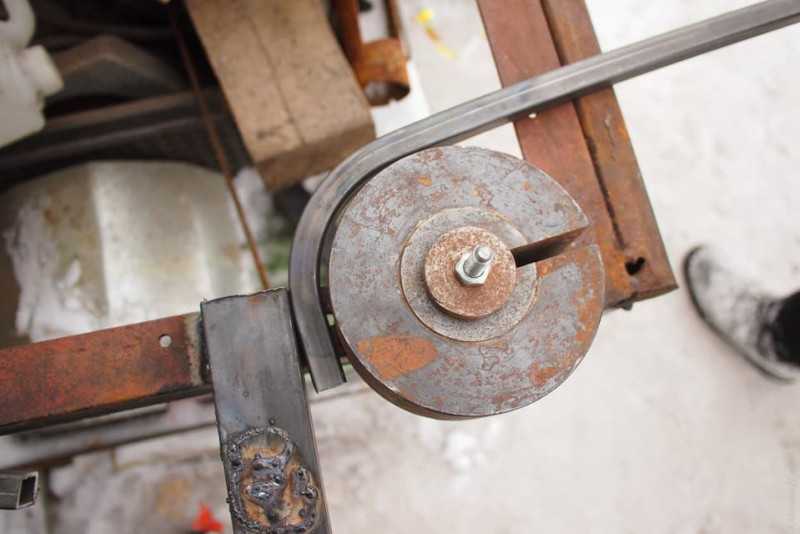

Процесс сгибания профильной трубы

Стоимость доступная, а сама лавочка получится легкой, что позволит переносить ее в случае необходимости. Подверженность материала коррозии считается существенным недостатком, что делает необходимым покрытие изделия при помощи полиуретановой, эпоксидной, алкидной или масляной краски. Предварительная грунтовка обязательна. При правильном уходе лавочка будет служить долго.

Какие инструменты и материалы потребуются

Для изготовления дачной мебели из металла потребуется профиль, лента или труба из металла, поперечным размером не менее 25 мм. Общая длина заготовки определяется габаритами лавки. Кроме того, нужно будет запастись материалом для отделки сидения и спинки, обычно для этого используется рейка из мягких пород древесины. Отделку крепят на основе из металла с помощью обычных болтов или винтов с гайкой.

В список инструментов входят:

Сварочный инвертор с электродами для сваривания тонкого металла;
Болгарка с отрезным и зачистным дисками;
Струбцины;
Электродрель;
Строительная рулетка.

Кроме того, нужно будет запастись наждачной бумагой, химическим средством для удаления ржавчины и хорошей алкидной эмалью черного или медно-коричневого цвета.

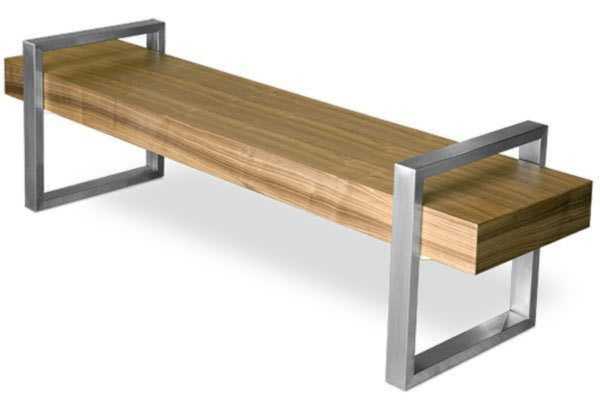

Скамейка из массива дерева + каркас из профильной трубы

У вас есть хорошая доска из массива? Вот хорошая идея, как ее использовать – сделайте красивую скамейку из массива с каркасом из профильной трубы. Поставите на крыльце дачи или в саду, если будете правильно ухаживать, прослужит сто лет. Вот коротко, как это сделать. Установите лезвие на циркулярной пиле на 50° и отрежьте длинную сторону. Затем выровняйте короткие концы и обрежьте обе половины по размеру. Потом идет длительный процесс снятия коры и шлифовки. С помощью столярного клея и шурупов соедините две части, чтобы получился правильный угол. Ноги сделаны из профильной трубы.

Подлокотники нужно хорошо рассчитать, потому что нужно будет сделать болгаркой V-образный вырез. Убедившись, что все изгибы выполнены под углом 90°, а два подлокотника зеркально отражают друг друга, приварите внутреннюю часть изгибов. Затем приварите их к ножкам

Самое важное убедиться, что вершина параллельна полу. Затем нужно сделать монтажные кронштейны, которые привариваются к ножкам, чтобы прикрепить основание из дерева

Приварите по три на каждую ножку, две на сиденье и одну на спинку. В итоге нам пришлось шлифовать сварные швы сверху, чтобы сиденье сидело красиво и заподлицо. Чтобы сделать тестовую подгонку, вставьте ножки на 2 см и зафиксируйте парочкой шурупов. Таким образом, можно прикрепить остальную часть рамы. Отрежьте два длинных отрезка уголка и прикрепили к ножкам, один проходил под сиденьем, а другой за спиной.

Затем отрежьте два куска круглой заготовки и прикрепили от нижней части ножек к середине нижнего подрамника, это должно помочь предотвратить сгибание ног из стороны в сторону. Потом вырежьте еще две пластины и прикрепите к подлокотникам, убедившись, что они плоские и ровные.

Затем снимите сиденье из массива и сварите все детали, которые только что соединили. Почистите всю конструкцию проволочной щеткой на болгарке, чтобы очистить все сварные швы и пятна от брызг. Обязательно удалите уайт спиртом масло и жир перед покраской. Для отделки скамейки из профильной трубы использовалась одна банка грунтовки и три банки полиуретановой краски. Наконец пришло время снова прикрепить базу! Установите резиновые ножки на дно, заглушки для труб и лавочка со спинкой из профильных труб готова. Сиденье немного узкое, но все-таки не шезлонг. В общем, подходящая скамейка для того, чтобы сидеть на крыльце и пить кофе.

Источник фото: www.instructables.com/Live-Edge-Cedar-Bench/

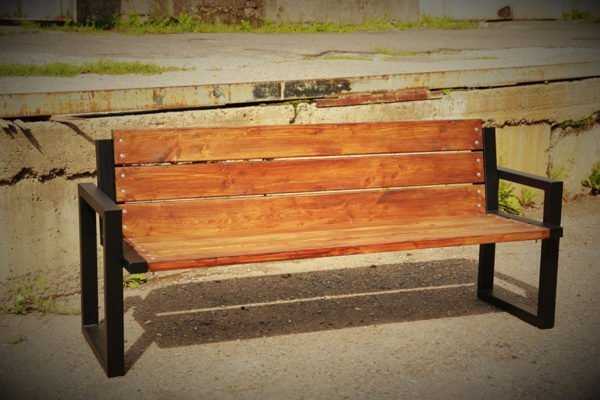

Простая лавочка из профильной трубы

Если есть желание сделать простую лавочку из профильной трубы, вот хороший пример с пошаговыми фото – отличный проект для начинающих. Если вы уже работали со сваркой, достаточно будет посмотреть эти несколько пошаговых фото, чтобы понять суть проекта. Понадобится больше информации, ссылка на сайт находится ниже, где можно прочитать не только инструкцию, но и много интересного про металлические скамейки.

Источник фото remoo.ru/uchastok/metallicheskie-sadovye-skamejki-svoimi-rukami-chertezhi-i-foto

Скамейка из профильной трубы и дерева своими руками

Хотите узнать, как сделать скамейку из профильной трубы? Вот простой проект, если вам нравиться мебель в стиле лофт и вообще минимализм в интерьере. Конечно, вы должны, как минимум, уметь пользоваться сварочным аппаратом и болгаркой, хотя автор проекта честно признается, что это был его первый опыт сварки. Поэтому он все расписал очень подробно в своей инструкции, которую вы можете прочитать на сайте, ссылка ниже под галереей с пошаговыми фото.

Источник фото: www.instructables.com/DIY-Steel-Wood-Bench/

Изготовление своими руками

Чтобы сделать скамейку своими руками из металла, не нужно обладать практическими навыками в строительстве, сборке мебели. Достаточно знаний о использовании ручного и электрического инструмента. Существует несколько способов изготовления металлоконструкций.

Материал и инструменты

Перед началом изготовления необходимо подготовить:

металлические уголки, профильные трубы, кованые элементы;
сварочный аппарат;
болгарку с дисками по металлу;
металлическую щетку;
кисточки, валик, грунтовку, специальную краску.

Если сиденье будет обшиваться деревом, понадобятся доски, ножовка или торцовочная пила, дрель, болты или саморезы.

Болгарка (Фото: Instagram / tovarka.ekb)

Подготовка и составление чертежа

Перед сборкой конструкции нужно составить схему. На ней следует указать габариты, вид готовой конструкции с разных сторон. При расчете размеров необходимо учитывать:

минимальную высоту спинки — 30 см;
минимальную ширина лавки — 30 см;
длину конструкции — на одного человека необходимо выделить 60 см;
высоту скамейки — около 45 см.

Кованые скамейки

Для изготовления кованой скамейки можно купить готовые детали или сделать их самостоятельно. Если выбран второй вариант, существует два вида ковки, которыми можно воспользоваться:

Холодная ковка. Подразумевает выполнение работ на ручных станках. Чтобы не тратить деньги на покупку оборудования, можно собрать его самостоятельно.
Горячая ковка. Для нее нужен горн, наковальня. Заготовки нагреваются до максимальной температуры и обрабатываются ручными инструментами.

После подготовки деталей можно приступать к сборке:

Сварить боковины через продольные направляющие.
Наварить каркас спинки.
К готовой конструкции приваривать отдельные кованые детали.

Когда грубые работы будут завершены, нужно зачистить сварочные швы, покрыть их антикоррозийным составом.

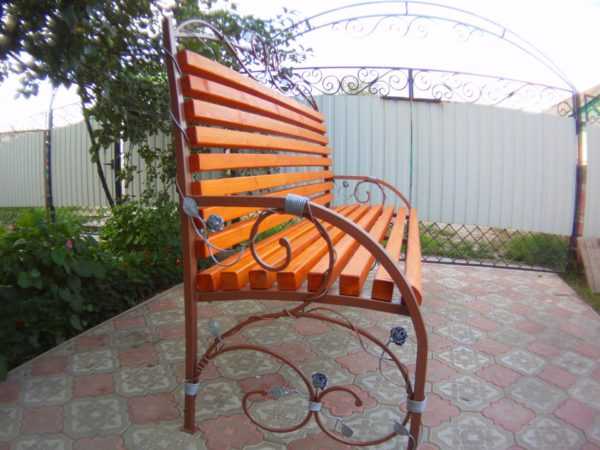

Кованая скамейка (Фото: Instagram / lazarrgo)

Скамейка из профилированной трубы

С таким материалом легко работать. Нужно подготовить требуемое количество трубок. Лучше выбирать конструкции квадратного или прямоугольного сечения с толщиной стенок 3 мм. Этапы сборки:

Трубки разрезать болгаркой.
Торцы зачистить от заусенцев.
Сварить детали.
После изготовления каркаса нарезать пиломатериалы по размерам для сиденья.
Зачистить доски шлифовальной машинкой.
Закрепить доски поверх каркаса болтами.

Останется покрыть дерево двумя слоями лака или специальной краски.

Скамейка из уголков

Самый простой способ изготовления лавочки для сада. Сборка:

Уголки разметить, разрезать болгаркой.
Торцы зачистить напильником.
Разложить детали на столе в форме готовой конструкции.
Сварить уголки.
Нарезать доски для сиденья ножовкой или торцовочной пилой.
Отшлифовать деревянные поверхности.
Закрепить доски на металлическом каркасе болтами.

Защитить древесину от воздействия влаги, перепадов температур лаком или специальной краской.

Скамейка из уголков (Фото: Instagram / maksimliashchynski)

Лавочка из металлолома

Чтобы воплотить свои фантазии в жизнь, не нужно покупать листовой металл, уголки, профиля, трубы. Достаточно перебрать содержимое гаража, подвала, сарая и выбрать металлолом. Из него можно делать любые конструкции.

Сборка лавочки без спинки

Это самый простой вариант конструкции. Из уголков или профилированных труб нужно собрать п-образную металлоконструкцию и обшить ее досками в области сидения.

Как изготовить лавочку со спинкой

На скамейке со спинкой сидеть удобнее. Собрать ее можно из профильных труб, уголков, кованых элементов:

Подготовить шаблон, по которому будут собираться боковины.
Собрать боковины из уголков или профильных труб. Проверить на деталях угол.
Соединить боковины горизонтальными направляющими в районе спинки, сиденья.
Поверх направляющих закрепить доски.
Обработать места соединений, покрасить деревянные поверхности.

Лавочка со спинкой (Фото: Instagram / _kmcby_)

Скамейка садовая из профильной трубы своими руками чертежи. Что необходимо для изготовления лавочки

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой

Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме

Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

Болгарка, заточные и отрезные круги.
Электродрель с комплектом сверл.
Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
Молоток сварщика.
Электролобзик.
Шлифмашинка, укомплектованная наждачной шкуркой.
Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

22906165b1e9cb362275db092c6a7d54.jpg:large

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками

Лавочка из профтрубы своими руками чертежи и размеры. Скамейки из профильной трубы своими руками: технология, фото

Как сделать лавочку своими руками: пошаговая инструкция изготовления скамейки

Для комфортного отдыха на приусадебном участке без скамейки не обойтись. Раньше их делали преимущественно из дерева, которое не отличается долголетием. Чтобы не заниматься ежегодным ремонтом предпочтение лучше отдавать лавочкам из профильной трубы.

Виды скамеек

Конструкцию скамейки сварной выбирают в зависимости от назначения:

Для непродолжительного отдыха делают лавочки без спинки. Ограничений по длине нет, размер ширины выбирают с учетом анатомических особенностей отдыхающих людей. Для сборки конструкции достаточно нескольких часов.
На лавочках со спинкой условия для отдыха лучше, так как снимается нагрузка с позвоночника. Для улучшения комфортности конструкцию делают с подлокотниками. Их устанавливают в местах, отведенных для длительного отдыха.

Выбор материалов для изготовления

Для сборки каркаса лавочки потребуется профильная труба квадратного или прямоугольного сечения. Прочность марок из низколегированных и углеродистых сталей выше. Цена профильных труб напрямую зависит от толщины стенок. Однако при выборе следует учитывать, что для сварки тонкого металла нужен опыт. Независимо от конструкции и размера скамейки для сборки достаточно трубы сечением 40×20 мм со стенкой 2 мм. Лавочка с таким каркасом прослужит до 15 лет без капитального ремонта.

краской, лаком или иным покрытием;
грунтовкой;
антикоррозийным составом;
молотковой эмалью;
досками из сосны для сиденья и спинки толщиной 20 — 30 мм;
саморезами, болтами с гайками и шайбами;
антисептиком для обработки досок.

Лавочка с таким каркасом прослужит до 15 лет без капитального ремонта.

Чертеж и требования, предъявляемые к лавочкам

Для точного определения количества материалов перед началом работы составляют чертеж с учетом требований:

скамейка должна быть удобной для отдыха, поэтому желательно наличие спинки;
конструкция должна быть достаточно прочной, чтобы сиденье не прогибалось под весом сидящих людей;
материал должен быть стоек к атмосферным воздействиям.

Чтобы избежать ошибок во время сборки, чертеж делают в трех проекциях. Конструкции скамеек из профильной трубы могут быть традиционными или разрабатываются самостоятельно. На стадии проектирования определяют способ крепления деревянных или пластиковых элементов сиденья и спинки. В зависимости от конструкции соединение металлических деталей выполняется под разными углами, которые нужно указать на чертеже.

Жестких требований по размерам нет, но при разработке проекта руководствуются следующими рекомендациями:

для обеспечения надежной устойчивости ширину опорной части выбирают в пределах 0,45 — 0,65 м;
спинка будет комфортной при высоте 0,5 — 0,55 м с углом наклона 15 — 20⁰;
расстояние от основания лавочки до сиденья выбирают 0,4 — 0,5 м, чтобы ноги сидящего человека доставали до земли.

Чтобы избежать ошибок во время сборки, чертеж делают в трех проекциях.

Простая скамейка без спинки своими руками

Небольшая лавочка из профильной трубы традиционной формы собирается из двух прямоугольных опор, соединенных двумя горизонтальными поперечинами. Сверху крепятся деревянные планки для сидения. На длинных конструкциях количество опор увеличивается. Сваривание скамейки из металла своими руками выполняют в следующей последовательности:

профильные трубы размечают по размерам на чертеже;
болгаркой или ножовкой по металлу нарезают заготовки с соблюдением необходимых углов (для опор 45⁰);
на сварочном столе или ровной поверхности из подготовленных деталей складывают опору, проверяют соответствие размеров;
скрепляют заготовки между собой прихватками;
угольником или замером диагоналей проверяют углы между деталями прямоугольника;
если все в порядке стыки обваривают сплошными швами;
аналогично собирают вторую опору;
к готовым прямоугольникам приваривают обе перекладины;
со швов сбивают шлак, затем зачищают шлифовальной машинкой;
подготовленные доски нарезают по размеру каркаса, кромки закругляют;
на опорах намечают места под болты или саморезы для крепления элементов сидения;
после просверливания отверстий края очищают от заусениц;
доски пропитывают антисептиком, после просушки красят или наносят лак;
поверхности профильных труб зачищают наждачной бумагой, обрабатывают антикоррозийным составом, затем каркас покрывают грунтовкой, после высыхания красят эмалью;
закрепляют доски.
