Этапы выполнения работ

Для достижения наиболее качественного результата работ действия следует разделить на несколько отдельных этапов и выполнять их последовательно.

Подготовка

На этапе подготовки необходимо произвести первоначальные замеры, а также подготовить необходимые инструменты. В этом случае потребуются измерительно-контрольные приспособления, такие как рулетка, строительный уровень и карандаш

При проведении замеров важно следить за точным ориентированием линий в пространстве, для чего и потребуется уровень. Точность здесь важна еще и потому, что для наиболее презентабельного вида люка зазоры между составными частями должны быть минимальными. Стоит добавить, что если в помещении планируется изготовление такого ревизионного люка, то это стоит учесть еще на этапе монтажа обрешетки перед отделкой стен

В месте предполагаемого проведения работ следует дополнительно укрепить конструкцию дополнительными рейками

Стоит добавить, что если в помещении планируется изготовление такого ревизионного люка, то это стоит учесть еще на этапе монтажа обрешетки перед отделкой стен. В месте предполагаемого проведения работ следует дополнительно укрепить конструкцию дополнительными рейками.

Выпиливание

После того, как разметка будет нанесена, можно приступать к выпиливанию пространства для установки люка. Для этих целей можно воспользоваться как простым ручным инструментом, вроде канцелярского ножа или полотна от ножовки по металлу, так и электролобзиком. В случае второго варианта сначала необходимо просверлить отверстие, диаметр которого будет соответствовать ширине полотна инструмента. После чего гипсокартон просто выпиливается по размеченному периметру.

Монтаж каркаса

В случае если применяется готовый каркас, то работы максимально упрощаются. Элемент в соответствии с прилагаемой инструкцией монтируется внутрь полученного ранее отверстия и закрепляется к предварительно смонтированным элементам обрешетки стен. Однако если особенной декоративности не требуется или же уровень навыков позволяет свободно обращаться с инструментом, то каркас люка можно изготовить самостоятельно.

С монтажом гипсокартонового люка справится любой неопытный человек, а в случае покупки готового люка с использованием инструкции можно установить его еще быстрее.

В качестве простейшего варианта можно рассмотреть монтаж откидного люка на магнитах.

• Для этого сначала изготавливается каркас самого люка. Использовать можно простые металлопрофильные рейки, скрепленные саморезами. Так как интенсивные механические нагрузки на элемент не предполагаются, будет достаточно нескольких точек крепежа.
• В нескольких местах несущего каркаса устанавливаются магнитные держатели. В качестве оных можно использовать, например, те, что устанавливаются в кухонной мебели. На рамке люка закрепляются дополнительные металлические элементы от тех же держателей, что обеспечит дополнительную надежность фиксации. Для крепежа магнитов подойдут небольшие саморезы, а вот пластинки можно приклеить и термоклеем.
• Далее осуществляется закрепление выпиленной части гипсокартона к каркасу. Здесь также используются саморезы. Стоит помнить, что, для того чтобы откидная часть могла двигаться внутри рамы, между элементами должен оставаться небольшой зазор в 1 – 2 мм.

После этого готовый люк отделывается в соответствии с общим направлением дизайна. Как видно из изложенного, вариантов того, как установить ревизионный люк в гипсокартоне, существует достаточно много, и выбрать подходящий для конкретного случая способ решения задачи может каждый. В любом случае главное – чтить правила техники безопасности и выполнять работы с аккуратностью.

Раздвижные лестницы для чердака

Скользящие раздвижные модели состоят из двух секций, одна из которых закреплена непосредственно на крышке люка, а вторая удлинена вертикально с помощью специальных направляющих.

Когда вы добавляете эту лестницу, одна секция будет сползать в другую, что вполне удобно. Единственным недостатком является громоздкая конструкция, которая требует широкого открытия на мансардном этаже.

Размышляя о складной лестничной системе, стоит помнить, что чердачные раздвижные лестницы могут отличаться по своему дизайну. В частности, принято различать следующие виды систем:

Выдвижная. Такая система имеет компактную форму. Ее особенность заключается в том, что она раздвигается. Как правило, такие конструкции изготовлены из лёгкого металла

Это важное условие, так как все части находятся в движении и могут легко провалиться, если сила низкая
Если вы делаете выдвижную модель для чердака собственными руками, вы должны обратить пристальное внимание на точки соединения частей. Периодически необходимо смазывать шарниры, чтобы не образовывалась никакая коррозия, а также это нужно для более лёгкого преобразования

Телескопическая
Особенностью этой модели является то, что изделие легко разбирается и просто собирается

Модель относится к самым миниатюрным вариантам в сложенном виде. Рекомендуется изготавливать их из алюминия, так как это прочный и легкий металл. Основными частями изделия являются полые трубки, которые фиксируются одна на другой, а в сложенном виде трубочки просто входят друг в друга. К каждой трубе прикреплена секция ступеней, которые также выполнены из алюминия. Чтобы привести лестницу в нормальное рабочее состояние, достаточно ослабить защёлки и немного потянуть снизу. Телескопический дизайн считается самым простым, однако довольно сложно выполнить правильное соединение самостоятельно. Поэтому такие системы часто покупают на заказ.

Секционная. Этот вид считается популярным и распространённым. Его чаще всего выполняют своими руками. Особенностью конструкции является то, что она состоит из 2−4 частей, соединённых в одну систему. Если изделие состоит из двух разделов, то части разгибаются в соответствии с принципом книги, если элементов больше двух, они раздвигаются как буклет. Другим вариантом этой конструкции является, что части проталкиваются друг над другом, но не как в случае телескопической лестницы, когда трубки входят друг в друга, а просто элементы, похожим образом, перекрываются. Такие модели нельзя отнести к очень компактным продуктам, поскольку пространство для них требуется больше, чем для других вариантов, но именно секционные модели считаются самыми надёжными и безопасными.

Раздвижная со складным механизмом. Подобные модели используют реже, чем другие, поскольку их дизайн довольно необычен и его можно использовать только со специальными навыками. Особенностью изделия является то, что в его развёрнутой форме он похож на стационарный лестничный пролёт. Для его установки требуется много места. Система состоит из строки и шагов, закреплённых на ней с помощью сложных крепёжных элементов. Чтобы изделие выглядело нормально, вам нужно исправить тетиву, а затем поместить на неё шаги. И для того, чтобы собрать структуру, сначала нужно отложить шаги, а затем удалить строку, что не всегда возможно сделать быстро и легко.

Основными являются следующие типы изделий:

• деревянные;
• металлические;
• композитные.

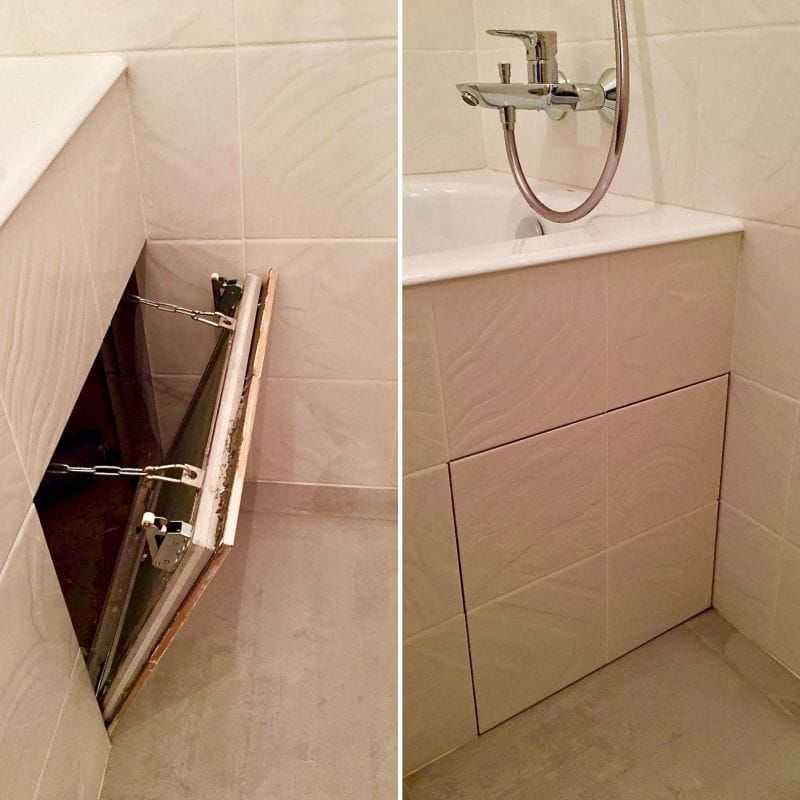

Скрытый люк под плитку своими руками: изготовление, установка люка-невидимки

Многие помнят, как выглядели ванные комнаты еще несколько десятков лет назад — трубы, вентили, счетчики и другие элементы инженерных коммуникаций были расположены на виду. Это портило внешний вид помещения, зато доступ к ним был свободным.

Занимаясь монтажом люка главное правильно и по размерам собрать металлический каркас дверцы, на который уже можно прикрепить полотно и в дальнейшем плитку.

Проще всего использовать дешевые пластиковые люки или более прочные и долговечные металлические конструкции. В том и другом случае сделать их незаметными не удастся. Гораздо выгоднее установить люк-невидимку, который совершенно не будет выделяться на фоне плиточной облицовки.

Фактически это механизм для дверки, а ее саму изготавливают самостоятельно, исходя их необходимых размеров.

Для того чтобы установить такой люк под плитку, нужно приготовить:

Схема устройства каркаса люка.

• профиль алюминиевый;
• уровень;
• механизм дверцы люк;
• кусок гипсокартона;
• шуруповерт;
• саморезы;
• плитку;
• клей для плитки.

При использовании конструкций скрытой установки всегда производится их монтаж, после чего занимаются отделкой стен. Работы по установке выполняют в такой последовательности:

1. Из алюминиевого профиля собирают каркас желаемого размера.
2. К сделанному каркасу прикручивают механизм дверцы ревизии, стараясь расположить ее максимально ровно.
3. К механизму крепится полотно дверцы необходимого размера, вырезанное из гипсокартона, которое крепят саморезами.
4. Закрепляют готовый люк при помощи саморезов в подготовленном отверстии. Выбирая место для ревизии, следует учитывать то, что плитка на крышке должна быть наклеена симметрично.
5. При помощи клея выполняют укладку плитки. При этом необходимо помнить, что со стороны петель плитка не должна выступать больше чем на 5 см.
6. После высыхания клея осуществляют затирку швов.
7. Для герметичности и незаметности люка, швы вокруг дверцы проклеивают малярным скотчем так, чтобы остался зазор в несколько миллиметров, и заполняют его герметиком, сразу срезая излишки. Удаляют скотч и оставляют на 2 дня. Когда герметик полностью высохнет, острым ножом прорезают шов под углом 45°.

Альтернативные варианты

Помимо керамической плитки, ревизионный люк облицовывается и другими материалами, в зависимости от типа покрытия, используемого в области расположения конструкции. Самый яркий пример – ванная комната, стены и пол в ней зачастую оформлены стандартной плиткой, а экран, закрывающий водосточные трубы, зашит пластиком. В данном случае отделка кафелем выполняется в местах прилегания окошка к полу или стене.

В большинстве случаев используется альтернативный вариант – люк зашивается таким же пластиком. Это не только просто и удобно, но и позволяет облегчить массу дверцы, а значит, и фурнитура понадобится более простая.

Второй вариант – вход в подвал. Если в коридоре уложена плитка, вопросов не возникнет, но с другим покрытием кафель будет резко бросаться в глаза. «Невидимка» тут не получится.

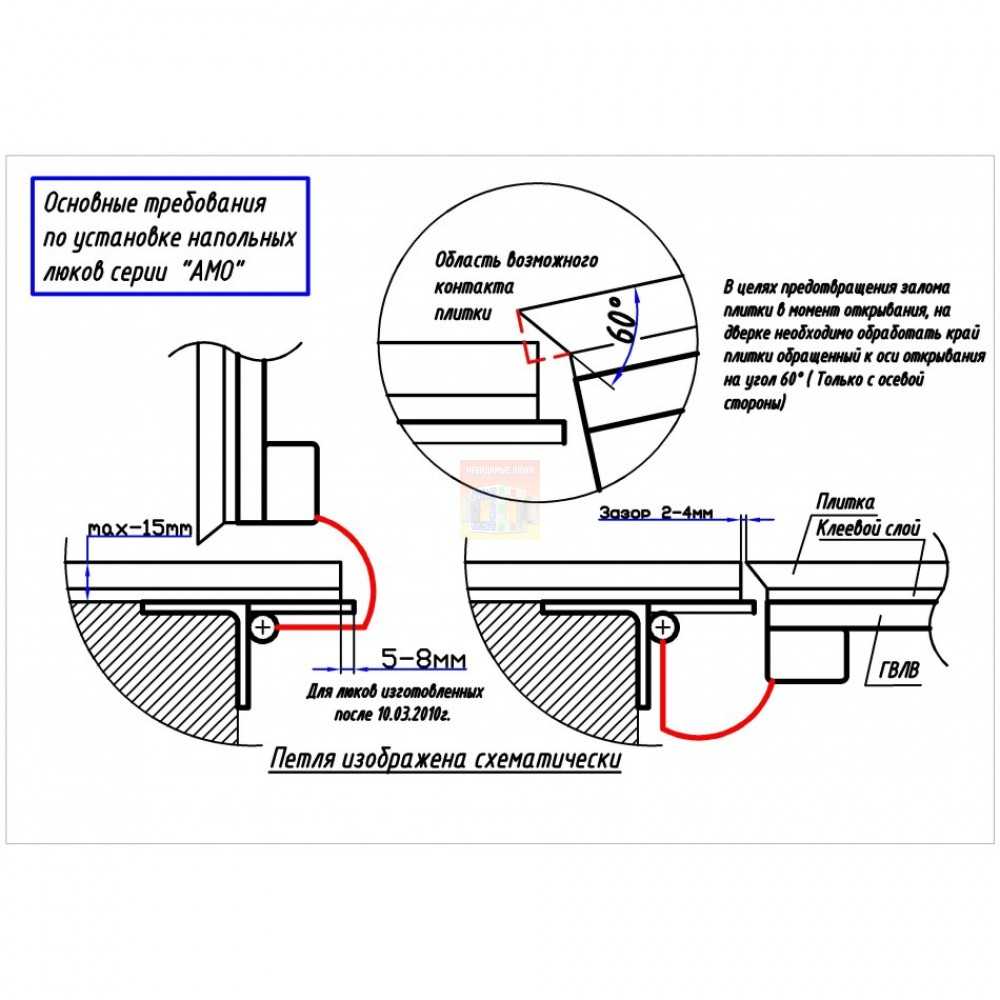

Во время устройства скрытого люка в полу для крышки потребуется более прочное основание

Обустроить своими руками полноценный ревизионный люк, замаскированный под плитку, или незаметно оформить вход в подвал, может каждый. Главное, снять правильные размеры проема и использовать качественные материалы и комплектующие. Конечная стоимость изделия зависит от типа фурнитуры и класса облицовочного покрытия.

Рациональность установки

Скрытый люк монтируют для решения следующих задач.

• Обеспечение доступа к трубам – строительная комиссия не примет объект, если к коммуникациям нет доступа. Актуально это и для частного дома, и для квартиры.
• Возможность маскировки канализации и водопровода – если доступ к узлам сохраняется, остальные части трубопровода можно закрыть коробом или панелями. Все панели на протяжении трубы должны быть съемными. Но если на стене такое решение выполнимо, то при заливке пола стяжай – нет.
• Простота ремонта и осмотра – если люк отсутствует, при протечке трубы придется ломать стены и скалывать плитку. К ремонту водопровода прибавляются крупные расходы на восстановление отделки.

Устанавливают люки по определенной схеме. Обязательны перекрытия в таких местах:

• сифон под ванной, раковиной;
• на участках, где подключение выполняется с использованием гофрированных гибких труб;
• в местах установки счетчиков и регуляторов – вентилей перекрытия, клапанов и прочего;
• на участке подключения к канализационному стояку.

Подготовка к созданию ревизионного люка своими руками

Последовательность действий такая:

• сначала делаем раму;
• после сборки рамы устанавливаем ее;
• крепим дверь;
• крепим отделочный материал.

Размер люка будет зависеть от размера ниши, отведенной для установки устройств для поддержания работоспособности, ремонта и вообще, хранения важных коммуникационных приборов.

Статья по теме: Самодельный ультрафиолетовый стерилизатор для аквариума своими руками (фото, мастер-класс, пошагово)

Раму делаем из ОСП – стружечной плиты (можно заменить на ДСП). Меряем расстояние между стенками.

Обычно для размещения счетчика воды и гаечных ключей достаточно размера люка 20х30 см, но если ремонт в вашей ванной уже почти готов, а стены покрыты отделочным материалом, размеры будут индивидуальными.

Если нужна реставрация старой ванны, то вполне возможно создать такой люк возле нее, внизу, закрыв нижнюю часть либо распашной, либо выездной крышкой. Распашной вариант окажется проще.

Вспомогательные материалы:

• механизм Push-системы, необходимый для открытия и закрытия двери;
• клей;
• армированная сетка;
• клей для керамики (если у вас не керамическая плитка использовалась при отделке стен, подбирайте клей под ваш материал).

Как устроен люк под плитку нажимной

Установка ревизионного люка производится в том случае, если есть необходимость обеспечить возможность быстрого доступа к каким-либо инженерным коммуникациям, например, кабелям, трубам, счетчикам и т.д. Внешняя часть крышки люка может быть облицована любым подходящим в интерьер способом: покрашена, оклеена обоями и даже заклеена керамической плиткой.

Нажимной люк открывается при нажатии ладонью на его поверхность

Размещать ревизионные люки можно на любых подходящих поверхностях, включая стены, пол и потолок. Также допускается монтаж в гипсокартонные перегородки, внутри которых проложены коммуникации. Очень часто устанавливают такие люки под плитку в подвалах.

Механизм открывания/закрывания люков может быть очень разным, от самого простого (небольшой замочек и ключ к нему или магнитный фиксатор), до более сложных – нажимных, которые и будут рассмотрены.

Что же касается форм и размеров люков, то здесь выбор значительно больше и не ограничен практически ничем. Существует понятие стандартных размеров, которые находятся в пределах от 200х200 до 1200х1200 мм. Производители выпускают огромное количество самых разнообразных моделей, которые имеют не только квадратную форму, но и круглую, трапециевидную и т.д.

Составляющие части скрытого люка под плитку:

• рама окна, имеющая определенную форму;
• дверца, сделанная из металла или пластика;
• система открывания;
• система фиксации крышки люка или обычный замок.

Схема устройства нажимного люка под плитку

Шаг 1. Раскладка плитки

Делаем раскладку плитки на стене, на которой будет размещен люк. Выбираем один из двух способов расположения плитки:

• отчерчиваем вертикальную линию по центру проёма и от нее влево и право будет уложена плитка
• укладываем первую плитку ровно по центру проёма и от неё рассчитываем остальные ряды

Подбор люка под плитку с распашной, или сдвижной дверцей

Если вы уже выбрали плитку, подобрать люк под размер плитки не составит проблем. Будет удобно разобраться на примерах, как правильно рассчитать люк под плитку. В качестве примеров, давайте посмотрим, какие люки подойдут для плитки двух размеров: — керамической плитки шириной 250 мм и высотой 200 мм; — керамической плитки шириной 100 мм и высотой 100 мм.

Первый шаг Определяем количество керамических плиток по вертикали и горизонтали, которые закрывают ревизионный проем и будут наклеены на дверцу люка.

Для плитки 250х200 мм: — проем будет закрыт 2 плитками по ширине и 3 плитками по высоте.

Для плитки 100х100 мм: — проем будет закрыт 4 плитками по ширине и 6 плитками по высоте.

Второй шаг Рассчитываем суммарную ширину и высоту керамических плиток, которые будут закрывать проем. Для этого, умножаем ширину и высоту плитки на количество плиток, которые закрывают ревизионный проем по горизонтали и вертикали, которые мы определили на предыдущем шаге.

Для плитки 250х200 мм: — ширина = 250 мм х 2 плитки = 500 мм; — высота = 200 мм х 3 плитки = 600 мм.

Для плитки 100х100 мм: — ширина = 100 мм х 4 плитки = 400 мм; — высота: 100 мм х 6 плиток = 600 мм.

Третий шаг Находим максимальный размер дверцы люка. Плитка должна выступать за край дверцы, минимум на 5 мм с каждой стороны*. Поэтому, вычитаем из суммарной ширины и высоты плиток 10 мм.

Для плитки 250х200 мм максимальный размер дверцы: — ширина = 500 мм – 10 мм = 490 мм; — высота= 600 мм – 10 мм = 590 мм.

Для плитки 100х100 мм максимальный размер дверцы: — ширина = 400 мм – 10 мм = 390 мм; — высота = 600 мм – 10 мм = 590 мм.

Четвертый шаг Вычисляем минимальный размер дверцы, на которую можно наклеить выбранную плитку

При расчетах, важно учесть следующие условия: 1. Со стороны петли, плитка может выступать по горизонтали, не более, чем на 50 мм, поскольку, при увеличении этого расстояния, движение петли будет ограничено и люк не сможет раскрыться полностью. 2

Со стороны, противоположной петле, а также сверху и снизу, плитка может выступать за край дверцы, на 1/3 от своей ширины, или высоты, но не более, чем на 70 мм, иначе есть риск повреждения плитки при открытии люка

2. Со стороны, противоположной петле, а также сверху и снизу, плитка может выступать за край дверцы, на 1/3 от своей ширины, или высоты, но не более, чем на 70 мм, иначе есть риск повреждения плитки при открытии люка.

Для плитки 250х200 мм: — со стороны петли плитка может выступать на 50 мм; — со стороны, противоположной петле, плитка может выступать на 70 мм; — сверху и снизу плитка может выступать на 66 мм.

Минимальный размер дверцы: — ширина = 500 мм – 50 мм – 70 мм = 380 мм; — высота = 600 мм – 66 мм – 66 мм = 468 мм.

Для плитки 100х100 мм: — со стороны петли плитка может выступать на 33 мм; — со стороны, противоположной петле, плитка может выступать на 33 мм; — сверху и снизу плитка может выступать на 33 мм.

Минимальный размер дверцы: — ширина = 400 мм – 33 мм – 33 мм = 334 мм; — высота: 600 мм – 33 мм – 33 мм = 534 мм.

Пятый шаг Подбираем модели люков, дверцы которых, по размерам, попадают в диапазон между максимальными и минимальными рассчитанными размерами.

Для плитки 250х200 мм. Под размеры дверцы от 380х468мм до 490х590мм подойдут модели люков: Евроформат ЕТР 50-60 Формат КН 50-60 У этих люков ширина дверцы 440 мм, а высота 540 мм.

Для плитки 100х100 мм. Под размеры дверцы от 334х534мм до 390х590мм подойдут модели люков: Евроформат АТР 40-60 Формат КН 40-60 У данных люков ширина дверцы 350 мм, а высота 550 мм.

Мы рассчитали размеры люков под плитку с распашной дверцей. Теперь, предлагаю рассчитать размеры люка со съемной дверцей, для тех же вариантов плитки, с размерами 250х200 мм и 100х100 мм.

Установка в готовый короб

Пошаговая инструкция по установке скрытого люка в готовый короб

Установка люка невидимки под плитку может быть сделана и в уже обшитый гипсокартоном короб.

• Место установки размечается и по углам сверлятся отверстия.
• Проём для люка выпиливается электролобзиком.
• Вставляем люк внутрь таким образом, чтобы рама оказалась внутри.
• Временно фиксируем раму на струбцины и потом прикручиваем её по периметру на саморезы через гипсокартон.
• Грунтуем стену и укладываем плитку.

Также можно и покрасить стену:

• Выравниваем стену шпаклёвкой. Не забываем прорезать шов по шпаклёвке до высыхания.
• Шлифуем стену и окрашиваем.

Как выбрать технологический люк

Выбор технологического люка не вызовет сложностей, если знать определенные требования. К ним относится:

• створки люка, герметизация коробки должны находиться на высшем уровне, сварочные швы – полностью зашлифованы;
• замок и петли обязаны работать беззвучно, для открытия не надобно прикладывать усилия;
• деформация и отклонение от проекта не допустимо;
• резина, эксплуатируемая для уплотнения, в которой присутствуют трещины, считается браком;
• покрытие лаком выполняется равномерно, не допускаются потеки, пропуск или коррозия.

Стоит отметить, что обычный металлический или пластиковый люк под плитку не подойдет.

Изготовление комплектующих деталей

Материал изготовления люка – «невидимки» зависит от размеров смотрового устройства и возможностей исполнителя. Когда габариты ревизионной форточки не превышают размера одной-двух плиток, конструкцию такого изделия можно упростить. Если же размеры люка, а, следовательно, и его вес после отделки плиткой значительны, экономить на материалах неразумно.

Рассмотрим два варианта изготовления смотрового устройства:

• облегчённые приспособления для проёмов малых размеров;
• люки полной комплектации.

Облегчённые устройства малых размеров

Ревизионный люк для обустройства проёма малого размера можно сделать без петель. Роль створки в данном случае будет играть керамическая плитка, на тыльную сторону которой по периметру, в зависимости от размеров, нужно наклеить 4–6 фиксирующих магнита. Если скрывающая перегородка в ванной выполнена из гипсокартона, то к проёму в ней с внутренней стороны саморезами крепится стальная рамка таких размеров, чтобы её кромки выступали из посадочной ниши и служили ответной частью магнитного крепления.

Грамотная установка ревизионного люка решит проблему доступа к скрытым системам водоотведения

Размеры фиксирующих магнитов подбираются (подтачиваются) таким образом, чтобы лицевая поверхность плитки – заглушки находилась с облицовкой стены на одном уровне. Открывание такого люка производится с помощью съёмной ручки-присоски. Использовать такое устройство на полу ванной можно только в местах без нагрузки на «створку», например, в полу встроенного шкафа.

Если перегородка выполнена из кирпича, то для фиксации плитки – дверцы магнитами по периметру торца проёма саморезами крепят нарезанные по размеру куски стального уголка.

Люки полной комплектации

Ревизионный люк стандартной комплектации можно сделать двумя способами: из подручных материалов, или с использованием специальных комплектующих, копируя технологию производителей. Выбор способа изготовления зависит от габаритов и степени ответственности устройства, которые определяются особенностями эксплуатации каждого конкретного люка – «невидимки». Рассмотрим обе эти технологии.

Изготовление ревизионного люка из подручных материалов

Коробка-рама изготавливается из стального уголка или профиля прямоугольного сечения размером 60х40 или 50х30 мм, которые соединяются электросваркой с последующей шлифовкой сварочных швов болгаркой. Затем из указанного профиля необходимо сделать каркас створки люка, который должен умещаться в коробку с зазором по сторонам в 2 мм.

В комплектацию ревизионных люков входит распашная дверца с замковым механизмом

По внутреннему периметру коробки приваривают стальной пруток квадратного сечения таким образом, чтобы дверца в закрытом положении лежала на нём заподлицо с передней плоскостью коробки. Затем створку крепят в коробке на мебельные петли с помощью саморезов по металлу, предварительно вырезав под них в каркасе дверцы круглые посадочные гнёзда. Количество петель зависит от их качества и веса створки.

Вместо мебельных петель можно использовать более совершенный механизм открывания дверей без ручек (Push to open), или пуш-систему. Цена комплекта этой фурнитуры значительно выше, но она оправдана конструктивными преимуществами.

На изготовленный каркас створки с помощью саморезов крепится лист ОСП (ориентированно-стружечная плита), размеры которого должны закрывать коробку люка.

Для фиксации закрытой дверцы в коробке используется система мебельных магнитов или готовый замок одного из типов, предлагаемых производителями.

Изготовление смотрового люка из готовых комплектующих

В отличие от устройств, изготовленных с применением подручных средств, при сборке этих люков используются только специальная фурнитура. Как правило, при самостоятельном изготовлении такого устройства используют чертежи или рабочий образец изделия.

Коробка и каркас створки люка изготавливаются по вышеописанной технологии. Затем на каркас створки с помощью саморезов или протяжных заклёпок крепится алюминиевый лист толщиной 3-4 мм, размер которого должен перекрывать коробку.

Исходя из особенностей эксплуатации и места расположения люка, выбирают тип петель и запорного устройства. Сборку изделия и подгонку комплектующих производят согласно инструкции к фурнитуре, после чего стальные элементы конструкции покрываются двумя слоями антикоррозионной краски.

Этапы выполнения работ

Для достижения наиболее качественного результата работ действия следует разделить на несколько отдельных этапов и выполнять их последовательно.

Подготовка

На этапе подготовки необходимо произвести первоначальные замеры, а также подготовить необходимые инструменты. В этом случае потребуются измерительно-контрольные приспособления, такие как рулетка, строительный уровень и карандаш

При проведении замеров важно следить за точным ориентированием линий в пространстве, для чего и потребуется уровень. Точность здесь важна еще и потому, что для наиболее презентабельного вида люка зазоры между составными частями должны быть минимальными. Стоит добавить, что если в помещении планируется изготовление такого ревизионного люка, то это стоит учесть еще на этапе монтажа обрешетки перед отделкой стен

В месте предполагаемого проведения работ следует дополнительно укрепить конструкцию дополнительными рейками

Стоит добавить, что если в помещении планируется изготовление такого ревизионного люка, то это стоит учесть еще на этапе монтажа обрешетки перед отделкой стен. В месте предполагаемого проведения работ следует дополнительно укрепить конструкцию дополнительными рейками.

Выпиливание

После того, как разметка будет нанесена, можно приступать к выпиливанию пространства для установки люка. Для этих целей можно воспользоваться как простым ручным инструментом, вроде канцелярского ножа или полотна от ножовки по металлу, так и электролобзиком. В случае второго варианта сначала необходимо просверлить отверстие, диаметр которого будет соответствовать ширине полотна инструмента. После чего гипсокартон просто выпиливается по размеченному периметру.

Монтаж каркаса

В случае если применяется готовый каркас, то работы максимально упрощаются. Элемент в соответствии с прилагаемой инструкцией монтируется внутрь полученного ранее отверстия и закрепляется к предварительно смонтированным элементам обрешетки стен. Однако если особенной декоративности не требуется или же уровень навыков позволяет свободно обращаться с инструментом, то каркас люка можно изготовить самостоятельно.

С монтажом гипсокартонового люка справится любой неопытный человек, а в случае покупки готового люка с использованием инструкции можно установить его еще быстрее.

В качестве простейшего варианта можно рассмотреть монтаж откидного люка на магнитах.

• Для этого сначала изготавливается каркас самого люка. Использовать можно простые металлопрофильные рейки, скрепленные саморезами. Так как интенсивные механические нагрузки на элемент не предполагаются, будет достаточно нескольких точек крепежа.
• В нескольких местах несущего каркаса устанавливаются магнитные держатели. В качестве оных можно использовать, например, те, что устанавливаются в кухонной мебели. На рамке люка закрепляются дополнительные металлические элементы от тех же держателей, что обеспечит дополнительную надежность фиксации. Для крепежа магнитов подойдут небольшие саморезы, а вот пластинки можно приклеить и термоклеем.
• Далее осуществляется закрепление выпиленной части гипсокартона к каркасу. Здесь также используются саморезы. Стоит помнить, что, для того чтобы откидная часть могла двигаться внутри рамы, между элементами должен оставаться небольшой зазор в 1 – 2 мм.

После этого готовый люк отделывается в соответствии с общим направлением дизайна. Как видно из изложенного, вариантов того, как установить ревизионный люк в гипсокартоне, существует достаточно много, и выбрать подходящий для конкретного случая способ решения задачи может каждый. В любом случае главное – чтить правила техники безопасности и выполнять работы с аккуратностью.

Межплиточные швы

Для того чтобы сделать ревизионный лючок под плитку максимально незаметным, необходимо обратить внимание на этот нюанс. После того, как монтаж конструкции в поверхность завершен, плитка на крышку люка приклеена и обработана, люк закрывается

Затем швы, которые располагаются между ним и другими плитками, необходимо залить силиконом. Это делается для придания максимальной незаметности. Перед нанесением сначала необходимо обклеить по контуру соседние плитки малярным скотчем, после чего только заливать силиконом швы. После того как он застынет, нужно аккуратно острым предметом провести по контуру скотча, а затем отклеить его. Получится аккуратный внутренний шов.

Для обеспечения доступа, делается следующее. Канцелярским ножом под углом прорезается силикон на протяжении всех сторон конструкции

Обратите внимание, что резку нужно проводить максимально аккуратно, так как велик риск испортить шов и поцарапать плитку

Особенности отделки плиткой

Ревизионный люк обычно рассчитан на 2-4 плиточки, в зависимости от формата кафеля. Для укладки облицовки используют стандартную клеевую смесь. Для основы из фанеры и гипсокартона покупают специальный состав, отличающийся большей адгезией.

Если вы кладете плитку на люк в подвал из металла, предварительно обшейте его фанерой. Материал поверхностно шпаклюют. Грунтовка – обязательное условие.

Кладут плитку таким образом, чтобы по краям сохранялся небольшой выступ кафеля, но не более, чем на 5 см

Также обратите внимание на швы соседних элементов, они должны полностью совпадать с облицовкой люка как по своему расположению, так и по толщине

Узор должен совпадать по всей поверхности

Затирка и герметизация швов

• Можно приступать к затирке швов, кроме тех, что будут идти по периметру люка. Их нужно заполнять силиконовой затиркой-герметиком. Если вы используете затирку от Ceresit, то можно использовать герметик Ceresit CS 25 — его можно подобрать в цвет, и шва будет незаметно.
• Перед использованием герметика нужно очистить и высушить поверхность плитки. Вдоль шва с двух сторон аккуратно приклеивается малярный скотч, чтобы не заляпать облицовку.

Приклеиваем малярную ленту вдоль шва

С помощью пистолета наносим герметик в шов и размазываем его пальцем, смоченным в мыльной воде (за 2—3 движения).

Сразу снимаем малярную ленту и не открываем люк несколько суток. Потом нужно будет аккуратно прорезать шов тонким лезвием. Каждую сторону старайтесь прорезать одним движением, чтобы было минимум засечек. Нож нужно держать не прямо, а под углом 45 градусов, как показано на фото. Упирайте конец лезвия прямо до гипсокартона, чтобы прорезать шов на всю глубину.

Сделайте надрез силикона под углом

Открываем люк и очищаем остатки силикона на плитке, чтобы дверца не залипала. Если с первого раза не получиться аккуратно подрезать герметик, можно открыть дверцу и нанести его на настенные плитки в небольшом количестве. Через пару часом можно попробовать аккуратно закрыть дверцу. Если в каких-то местах затирки будет много – подшлифуйте её абразивной сеткой. Так можно добиться почти идеального эффекта. За счёт силиконовой затирки и уплотнителя по периметру скрытый люк под плитку будет полностью герметичным, его можно ставить даже рядом с ванной.

Что собой представляет ревизионный люк

В конструкции люка в гипсокартоне имеются:

1. Короб, углубляемый в каркас гипсокартонной стены или перегородки.
2. Полое пространство, в которое можно уместить то, что необходимо.
3. Дверца. Когда дверца закрывается, то люк можно увидеть только по выступающим ручкам, закрывающие конструкцию.

Рама и дверца, точнее, их каркас, сделан из профиля, выполненного из алюминия. С помощью аргоновой сварки соединяются детали люка. В конструкцию дверцы конструкции установлен влагостойкий гипсократон. Замочек в люках клинковый (в виде защелки).Элементы ревизионного люкаПроект с размерами для монтажа ревизионного люкаОткрыть дверцу можно просто нажав на замочек. Когда же дверь закрыта, защелка прочно фиксирует дверцу, не давая ей открыться.

Облицовка люка

• Стены и дверца люка грунтуются.
• На дверцы средних и маленьких размеров перед началом работ желательно повесить вес, равный весу будущей облицовки на ней. Это нужно, чтобы исключить провисания. На некоторых видах есть специальный нагрузочный болт.

Облицовка дверцы делается под нагрузкой

Нажимной механизм блокируется специальной скобой, которая идёт в комплекте, чтобы во время облицовки плиткой случайно не открыть его.
Плитку можно приклеивать на цементный клей или жидкие гвозди.

Наносим цементный клей с отступом от края, чтобы потом можно было открыть дверцу

Приклеенная плитка на дверцу должна выступать на 5—50 мм со всех сторон. При этом приклеено должно быть не менее половины площади плитки, иначе она отвалится.

Облицовка дверки

Если в щель между дверцой и рамой попадёт плиточный клей, его нужно будет сразу убрать.
Спустя сутки можно проверить, все ли в порядке и удалить излишки клея.
