Ревизионные люки: как правильно организовать доступ к коммуникациям

Этапы выполнения работ

Для достижения наиболее качественного результата работ действия следует разделить на несколько отдельных этапов и выполнять их последовательно.

Подготовка

На этапе подготовки необходимо произвести первоначальные замеры, а также подготовить необходимые инструменты. В этом случае потребуются измерительно-контрольные приспособления, такие как рулетка, строительный уровень и карандаш

При проведении замеров важно следить за точным ориентированием линий в пространстве, для чего и потребуется уровень. Точность здесь важна еще и потому, что для наиболее презентабельного вида люка зазоры между составными частями должны быть минимальными. Стоит добавить, что если в помещении планируется изготовление такого ревизионного люка, то это стоит учесть еще на этапе монтажа обрешетки перед отделкой стен

В месте предполагаемого проведения работ следует дополнительно укрепить конструкцию дополнительными рейками

Стоит добавить, что если в помещении планируется изготовление такого ревизионного люка, то это стоит учесть еще на этапе монтажа обрешетки перед отделкой стен. В месте предполагаемого проведения работ следует дополнительно укрепить конструкцию дополнительными рейками.

Выпиливание

После того, как разметка будет нанесена, можно приступать к выпиливанию пространства для установки люка. Для этих целей можно воспользоваться как простым ручным инструментом, вроде канцелярского ножа или полотна от ножовки по металлу, так и электролобзиком. В случае второго варианта сначала необходимо просверлить отверстие, диаметр которого будет соответствовать ширине полотна инструмента. После чего гипсокартон просто выпиливается по размеченному периметру.

Монтаж каркаса

В случае если применяется готовый каркас, то работы максимально упрощаются. Элемент в соответствии с прилагаемой инструкцией монтируется внутрь полученного ранее отверстия и закрепляется к предварительно смонтированным элементам обрешетки стен. Однако если особенной декоративности не требуется или же уровень навыков позволяет свободно обращаться с инструментом, то каркас люка можно изготовить самостоятельно.

С монтажом гипсокартонового люка справится любой неопытный человек, а в случае покупки готового люка с использованием инструкции можно установить его еще быстрее.

В качестве простейшего варианта можно рассмотреть монтаж откидного люка на магнитах.

• Для этого сначала изготавливается каркас самого люка. Использовать можно простые металлопрофильные рейки, скрепленные саморезами. Так как интенсивные механические нагрузки на элемент не предполагаются, будет достаточно нескольких точек крепежа.
• В нескольких местах несущего каркаса устанавливаются магнитные держатели. В качестве оных можно использовать, например, те, что устанавливаются в кухонной мебели. На рамке люка закрепляются дополнительные металлические элементы от тех же держателей, что обеспечит дополнительную надежность фиксации. Для крепежа магнитов подойдут небольшие саморезы, а вот пластинки можно приклеить и термоклеем.
• Далее осуществляется закрепление выпиленной части гипсокартона к каркасу. Здесь также используются саморезы. Стоит помнить, что, для того чтобы откидная часть могла двигаться внутри рамы, между элементами должен оставаться небольшой зазор в 1 – 2 мм.

После этого готовый люк отделывается в соответствии с общим направлением дизайна. Как видно из изложенного, вариантов того, как установить ревизионный люк в гипсокартоне, существует достаточно много, и выбрать подходящий для конкретного случая способ решения задачи может каждый. В любом случае главное – чтить правила техники безопасности и выполнять работы с аккуратностью.

Устанавливаем ревизионный люк под плитку в сантехнический шкаф

Шаг № 1

Начинаем с сооружения каркаса сантехнического короба, который закроет сливные трубы канализации, счетчики воды, водонагреватель и прочие элементы системы водоснабжения.

Инструкций, как собрать сантехнический короб — множество, поэтому не будем описывать их заново

Основные правила указаны на сайте производителя строительных материалов «KnauF» Обращаем внимание на 4 важных рекомендации, которые имеют отношение к дальнейшей установке люков:

Шаг № 2

Определяем место, где будет установлен ревизионный люк. Необходимо обеспечить удобный доступ для обслуживания и замены счетчиков воды, кранов, фильтров и водонагревателя. Чтобы правильно разместить люк, предлагаем следующий алгоритм:

Частые ошибки

Шаг № 3

После того, как определили расположение люка, строим из алюминиевых профилей каркас, в который он будет установлен. Учитывайте, что его размеры должны быть на 2-5 мм по ширине и высоте больше размера люка, чтобы его легко было вставить.

Шаг № 4

Устанавливаем люк в подготовленный проем и фиксируем с помощью саморезов и монтажной пены. Наружный край рамы устанавливаем в один уровень с профилем и после обшивки каркаса одним слоем гипсокартона, дверца и каркас будут в одной плоскости. Если каркас обшиваете в два слоя, край рамы люка выставляется по плоскости первого листа ГКЛа, после прикручивания второго листа, он будет в плоскости с дверцей люка. Петля люка всегда должна располагаться строго вертикально! Иначе дверца может самопроизвольно открыться, сломать петлю, повредить отделку вокруг люка, или сантехническое оборудование. При нарушении этого правила, люк лишается гарантии.

Шаг № 5

Теперь зашиваем пространство сантехнического шкафа, вокруг проема, листами ГКЛ, или ГВЛВ. Можно изготовить короб и зашить его листами ГКЛа, оставив свободным проем под люк, а уже затем вставить люк и зафиксировать его в проеме.

Шаг № 6

После обшивки гипсокартоном, приступаем к облицовке люка и сантехнического шкафа керамической плиткой. Для наклейки облицовочного материала, производители ГКЛВ и ГКЛ рекомендуют использовать эластичные клеи с высокой адгезией. Три условия, обязательных к исполнению:

Не забудьте, после открытия дверцы, снять груз со внутренней стороны, который повесили перед облицовкой. Лайфак от нашего эксперта:

После укладки плитки, получится вот такой результат. Как видно на фото, остается только затереть межплиточные швы.

Из-за того, что нажимной замок был заблокирован перед облицовкой, открыть люк нажатием не получится. Для первоначального открытия, воспользуйтесь присоской, которая поставляется в комплекте. В случае, если у вас фактурная плитка и вакуумная присоска не фиксируется, есть несколько способов открыть люк:

Открыв люк, необходимо очистить дверцу и раму от излишков высохшего клея, а также замок и петли от пыли. При необходимости, смазать силиконовой смазкой. В противном случае, дверца будет туго открываться, или не будет фиксироваться в закрытом состоянии замком.

Установка в готовый короб

Пошаговая инструкция по установке скрытого люка в готовый короб

Установка люка невидимки под плитку может быть сделана и в уже обшитый гипсокартоном короб.

• Место установки размечается и по углам сверлятся отверстия.
• Проём для люка выпиливается электролобзиком.
• Вставляем люк внутрь таким образом, чтобы рама оказалась внутри.
• Временно фиксируем раму на струбцины и потом прикручиваем её по периметру на саморезы через гипсокартон.
• Грунтуем стену и укладываем плитку.

Также можно и покрасить стену:

• Выравниваем стену шпаклёвкой. Не забываем прорезать шов по шпаклёвке до высыхания.
• Шлифуем стену и окрашиваем.

Как устроен люк под плитку нажимной

Установка ревизионного люка производится в том случае, если есть необходимость обеспечить возможность быстрого доступа к каким-либо инженерным коммуникациям, например, кабелям, трубам, счетчикам и т.д. Внешняя часть крышки люка может быть облицована любым подходящим в интерьер способом: покрашена, оклеена обоями и даже заклеена керамической плиткой.

Нажимной люк открывается при нажатии ладонью на его поверхность

Размещать ревизионные люки можно на любых подходящих поверхностях, включая стены, пол и потолок. Также допускается монтаж в гипсокартонные перегородки, внутри которых проложены коммуникации. Очень часто устанавливают такие люки под плитку в подвалах.

Механизм открывания/закрывания люков может быть очень разным, от самого простого (небольшой замочек и ключ к нему или магнитный фиксатор), до более сложных – нажимных, которые и будут рассмотрены.

Что же касается форм и размеров люков, то здесь выбор значительно больше и не ограничен практически ничем. Существует понятие стандартных размеров, которые находятся в пределах от 200х200 до 1200х1200 мм. Производители выпускают огромное количество самых разнообразных моделей, которые имеют не только квадратную форму, но и круглую, трапециевидную и т.д.

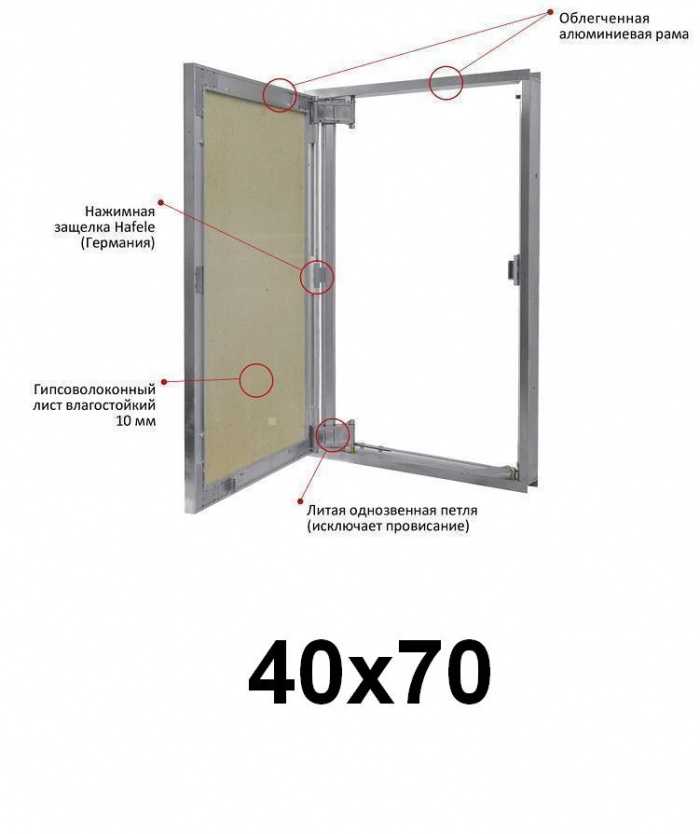

Составляющие части скрытого люка под плитку:

• рама окна, имеющая определенную форму;
• дверца, сделанная из металла или пластика;
• система открывания;
• система фиксации крышки люка или обычный замок.

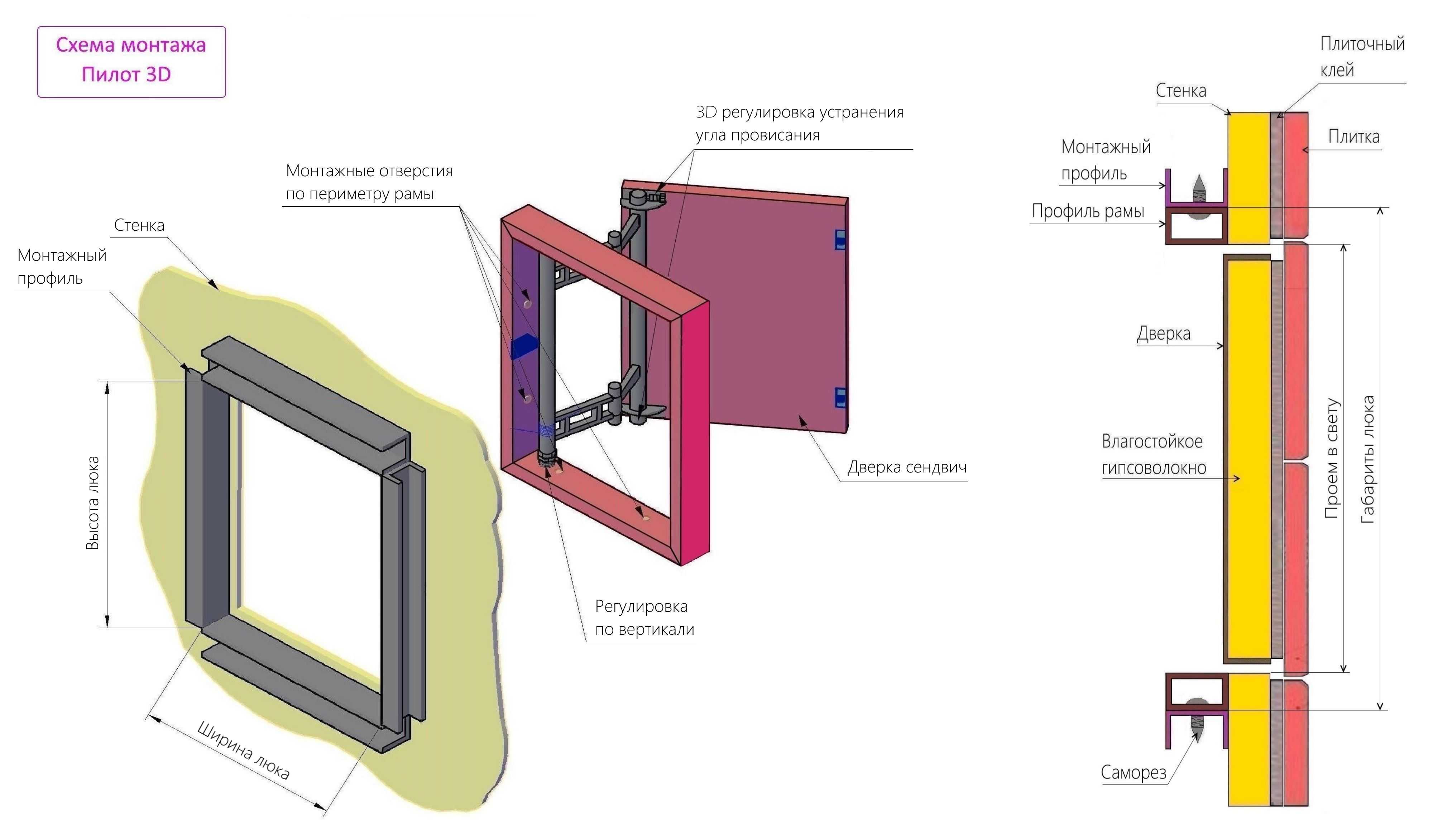

Схема устройства нажимного люка под плитку

Шаг 1. Раскладка плитки

Делаем раскладку плитки на стене, на которой будет размещен люк. Выбираем один из двух способов расположения плитки:

• отчерчиваем вертикальную линию по центру проёма и от нее влево и право будет уложена плитка
• укладываем первую плитку ровно по центру проёма и от неё рассчитываем остальные ряды

Как подобрать сантехнический люк

При выборе люка учитывайте место, куда установите его. Если это техническое помещение без особого дизайна, приобретайте недорогие стальные или пластиковые модели. Цена таких люков – 200-500 рублей. По надежности и сроку службы они не уступают дорогим моделям. Цена дорогих моделей с пружинным плавным открыванием дверцы достигает 10 тысяч рублей.

Сантехническй люк под плитку

Если вы устанавливаете люк в комнату с окрашенными стенами, берите стальные или алюминиевые люки. В отличие от пластика, эти материалы легко покрасить в нужный цвет.

Для установки в сантехнический короб, покрытый плиткой, приобретайте люк с раздвижными петлями. В этом случае вы сделаете люк-невидимку, который визуально невозможно отличить от соседних плит. Если вы наклеите плитку на люк с обычными петлями, при открывании дверцы она раскрошится.

Для потолочной установки используйте люки из пластика или тонкого металла, они меньше нагрузят обрешетку, к которой крепят декоративные элементы. Для напольной установки используйте металлические люки толщиной не меньше 4 мм. Это сохранит люк от повреждений, когда на него наступят.

Если ниша для сантехнического оборудования расположена так, что открытая дверка люка мешает обслуживанию приборов, приобретайте люк со съемной дверцей.

Стоимость люков, изготовленных на заказ, в 2-3 раза превышает цену готовых. Но при индивидуальном изготовлении учтут все нюансы.

Размер люка подгонят под размер установочного отверстия, поставят навесы с той стороны, с которой вам удобней, при необходимости покрасят.

Как сделать своими руками

Как сделать ревизионный люк, решают на этапе планирования отделочных работ. Есть несколько вариантов устройства этой конструкции:

1. раздвижная;
2. распашная;
3. откидная.

Дверца в раздвижных и распашных конструкциях удерживается с помощью магнитов. Способа ее открывания два:

• нажимной;
• с помощью присосок.

Первый вариант наиболее удобен. т. к. не требует наличия дополнительных элементов и места для их хранения. Такой сантехнический люк под плитку своими руками несложно сделать. Он состоит из нескольких элементов:

1. каркаса для установки рамы;
2. рамы;
3. дверцы;
4. механизма открывания и фиксации.

На подготовительном этапе решают несколько вопросов:

• Определяют размеры и толщину ревизионной форточки. Оптимально выбирать совпадающие с габаритами облицовочной плитки. Если экран планируют оформлять мозаикой, учитывают размеры каждой плитки, определяют требуемое количество элементов и швы между ними.
• Выбирают наиболее удобный механизм открывания. Если недостаточно места для дверцы распашного типа, можно установить ревизионную форточку, которая отрывается после нажатия и удерживается двумя короткими цепями. Массивные сдвижные конструкции сложнее изготовить самостоятельно, т. к. они требуют наличия комплектующих для сборки достаточно сложного механизма.

Этапы работ по изготовлению и монтажу ревизионных форточек

Шаг 1. Монтаж каркаса в экране. Экран под ванну можно сделать на основе каркаса из деревянных брусков или металлопрофиля, который используют для работ гипсокартоном. Второй вариант наиболее удачен, т. к. не требует обработки материалов для защиты от влаги. Есть у металлопрофиля и другие преимущества:

1. легкий вес;
2. простой монтаж;
3. прочность.

Для того чтобы правильно сделать каркас под ревизионную форточку, нужно сначала смонтировать раму под ванной. В ней (раме) установить вертикальные и горизонтальные планки так, чтобы в образовавшийся проем вплотную вошла рама дверцы.

Шаг 2. Монтаж дверцы. Для правильного устройства дверцы должна быть учтена толщина облицовочной плитки, которая будет находиться с внешней стороны ревизионного отверстия. Раму изготавливают из металлопрофиля или деревянных брусков так, чтобы она поместилась в раме каркаса экрана с зазором в 1-2 мм.

Шаг 3. Устройство механизма открывания ревизионной форточки. Для того чтобы дверца плотно закрывалась, к раме в каркасе экрана крепят магниты, которые используют при изготовлении мебели. Они могут быть нажимного типа или стандартные плоские. В первом случае возможно устройство с нажимным механизмом открывания ревизионной форточки. При этом дверца удерживается в открытом состоянии под углом с помощью двух или одной цепи.

Если устанавливают плоские мебельные магниты, дверь может открываться по распашному типу (в этом случае потребуются петли) или выниматься из каркаса с помощью присосок. Выбирают наиболее удобный вариант, учитывая размеры помещения и расстановку мебели. Если устанавливают заводскую конструкцию в кирпичную стену или перегородку, крепления рамы выполняют с помощью дюбелей, дверцы — болтов или саморезов.

Шаг 4. Монтаж и отделочные работы. На завершающем этапе сборки ревизионной форточки выполняют обшивку гипсокартоном. После чего приступают к укладке плитки. Затирку швов делают после полного высыхания плиточного клея. Щели вокруг ревизионной форточки оставляют открытыми, без затирки. Но заполняют силиконовым герметиком. Такой способ маскировки зазоров удобен тем, что при необходимости доступа к коммуникациям легко герметик удалить и открыть ревизионную форточку. А после завершения работ вновь заполняют швы влагостойким силиконовым герметиком.

Монтаж ревизионного люка

Чтобы процесс установки дал ожидаемый результат, надо действовать четко по технологии. Очерёдность действий следующая:

1. Сначала нужно внедрить ревизионный люк в вырезанный предварительно проем на гипсокартонном листе. Затем нужно подровнять его, чтобы он четко вписался в общую плоскость гипсокартонной перегородки или стены.
2. Фиксируется коробка ревизионного люка непосредственно на лист гипсокартона, в котором вырезан разъем для конструкции. Крепеж люка осуществляется с помощью саморезов для профиля. Саморезы закручивают не шуруповертом, а вручную. Это позволит сохранить изначальную конструкцию ревизионного люка. Вкручиваются шурупы на боковые стены, находящиеся на внешней рамке ревизионного люка. Шаг от одного до следующего шурупа должен быть не более 15 сантиметров.
3. Монтировать люк можно как вертикально, так и горизонтально. Все зависит от предпочтений хозяина и оттого, зачем используются люки.
4. После установки люка в проем гипсокартонного листа, надо осуществить шпатлевание поверхности дверцы. Гипсокартонный лист в дальнейшем будет оклеиваться или же краситься так же, как стена или перегородка. Поэтому без шпаклевки гипсокартона никак не обойтись. Первый слой, как для обычного гипсокартона, наноситься черновой. Затем он стесывается с помощью шпателя или наждачной бумаги. Второй слой финишный, сверху которого будет наноситься краска или наклеиваться обои.

В видео показывается пошаговый процесс монтажа ревизионного люка в гипсокартон.

Важные нюансы

1. Следует четко отмерить, какого диаметра разъем должен быть вырезан в ГКЛ. Это позволит осуществить точный и ровный монтаж конструкции.
2. Перед тем как установить люк на поверхность, надо вкрутить в стену маленькие шурупы или саморезы. Они должны быть меньше по диаметру, чем основные крепежные элементы, которые будут фиксировать ревизионный люк на стене. Такая манипуляция позволит надежно зафиксировать конструкцию на основании гипсокартонного листа, а также исключить возможность деформации и искривлений короба в процессе эксплуатации.
3. Так как каркас ревизионного люка выполнен из алюминия, неправильный монтаж может стать причиной перекашивания или поломки основной структуры изделия.
4. Такие люки можно устанавливать исключительно внутри помещения. На внешней стороне частного дома ни в коем случае нельзя оборудовать такой короб. Гипсокартонная плита, которая вмонтирована в конструкцию, не имеет стойкости к перепадам температур. Также у люка, встроенного в каркас ГКЛ, нет устойчивости к осадкам и природным катаклизмам.
5. Еще нельзя осуществлять монтаж таких люков в напольное покрытие. Алюминиевая дверца с гипсокартонной вставкой не сможет нести на себе тяжесть человеческого веса.
6. Не стоит отделывать дверцу ревизионного люка тяжелыми материалами. Это может привести к порче общей конструкции люка, а также к деформации дверцы.
7. Когда нанесен слой шпаклевки, нужно открыть дверцу, чтобы материал не нарушил работу дверного подвижного устройства.

Ревизионные люки скрытого монтажа

Разновидности люков

Невидимые люки подразделяют на разные категории. По виду выдвижного элемента они могут быть:

• Нажимные.
• Распашные.
• Раздвижные.

Раздвижные люки являются самым популярным видом конструкций скрытого вида. Их ставят в помещениях с ограниченной площадью, а наружную часть отделывают мозаикой, плиткой и керамогранитом. Применяют ее для сокрытия элементов коммуникации, а еще она открывается при помощи легкого нажатия дверцы и ее распахивания в другую сторону.

Сдвижной люк работает на рамном механизме, причем для его изготовления применяют металл, который может выдерживать высокие нагрузки. Поверхность обрабатывают антикоррозионным средством.

Для него характерно фронтальное открывание дверцы, но можно устроить все так, чтобы она распахивалась в другую сторону. Сдвижной люк оснащен нажимным открыванием. Скрытый ревизионный люк под плитку оснащен нажимом, что позволяет открывать конструкцию обычным нажатием на поверхностью его устанавливают в стену, как вертикальный каркас.

Раздвижные люди могут быть:

• Открываются при помощи ручки на присоске.
• Оснащены кликовой ручкой, которая открывается нажатием на поверхность.

Преимущества монтажа люка своими руками

Люк для ревизии можно собрать своими руками или приобрести конструкцию в готовом виде. Поставить люк своими руками вполне возможно, но самое главное, чтобы вы со всей ответственностью подошли к выполнению задачи. Покупка такого люка – удовольствие недешевое, а самостоятельно можно изготовить конструкцию, которая внешне и функционально не будет отличаться от готовой. Монтаж скрытого люка решает такие проблемы:

• Выбрать систему затвора на свое усмотрение.
• Использовать не просто для сокрытия коммуникаций, но и решения иных задач.
• Разместить люк в любом части комнаты (на поду, стене и потолке).
• Изготовить конструкцию, которая подойдет под тот или иной вид помещения.
• Корректировать габариты и размещение люка, в зависимости от личных предпочтений.

Самостоятельная установка ревизионного сантехнического люка – процесс несложный, но если вы не уверены в своих силах, то стоит проконсультироваться со специалистом.

Стоимость сантехнических люков скрытого монтажа

В специализированных магазинах сантехнического оборудования представлен широкий ассортимент сантехнических люков скрытого монтажа

Как правило, покупатель делает выбор, не задумываясь над техническими параметрами и возможностями изделий, а лишь обращает внимание на стоимость. Однако не всегда низкая и высокая стоимость являются ориентирами качества

Цена ревизионного люка зависит от ряда факторов, к числу которых относятся:

• вид системы, элементы конструкции;

• размеры;
• система запирания/открывания и петлевые опоры (нажимной);
• качество и тип используемых материалов.

Средняя стоимость сантехнических люков в строительных торговых точках, может варьироваться в пределах 1300-4000 рублей. Оценивая стоимость и преимущества каждого продукта, не забывайте также о торговой марке.

Чем более она известная, длительное время находится на рынке, имеет обширный каталог, тем больше вероятности, что люк скрытого монтажа прослужит долгие годы, и будет эффективно выполнять поставленные перед ним задачи.

Что собой представляет ревизионный люк

В конструкции люка в гипсокартоне имеются:

1. Короб, углубляемый в каркас гипсокартонной стены или перегородки.
2. Полое пространство, в которое можно уместить то, что необходимо.
3. Дверца. Когда дверца закрывается, то люк можно увидеть только по выступающим ручкам, закрывающие конструкцию.

Рама и дверца, точнее, их каркас, сделан из профиля, выполненного из алюминия. С помощью аргоновой сварки соединяются детали люка. В конструкцию дверцы конструкции установлен влагостойкий гипсократон. Замочек в люках клинковый (в виде защелки).Элементы ревизионного люкаПроект с размерами для монтажа ревизионного люкаОткрыть дверцу можно просто нажав на замочек. Когда же дверь закрыта, защелка прочно фиксирует дверцу, не давая ей открыться.

Финишная облицовка

Далее следует монтаж люка невидимки под плитку и финишная облицовка. Она состоит из следующих работ:

1. Предварительно поверхность следует прогрунтовать.
2. Чтобы избежать провисания дверцы среднего размера следует повесить вес, который будет равен нагрузке от облицовки.
3. Если используется нажимной механизм, то должна быть специальная скоба. Это скоба предотвратит случайное открытие ревизии во время облицовки.
4. Плитка приклеивается на жидкие гвозди или на клей. Грузоподъемность ревизий различается, этот фактор нужно учитывать при выборе плитки и клеевого раствора. Не нужно использовать большой слой.
5. Плитка клеится с зазором от 5 до 50 мм со всех сторон, со стороны петлей можно чуть меньше. Керамическая плитка должна на 50% и больше заходить на люк, так что при выборе облицовки учитывайте этот момент.

Следите, чтобы в щели не попадал клей, особенно в щель между рамой и плиткой, иначе вы приклеите ревизию намертво. Люк скрытого монтажа можно облицевать обычной керамической плиткой, керамогранитом, а также мозаикой.

Люк ревизионный под плитку правильный расчет, монтаж и установка — видео

https://youtube.com/watch?v=tN2tnxFiq1A

При этом важно соблюдать правильную геометрию и симметрию. Облицованный люк не должен выделяться на фоне остальной облицовки

На этом месте не должно быть неожиданной подрезки, а ширина шва должна быть аналогична с другими швами по всему периметру.

Виды сантехнических люков

Название – «ревизионный люк» – говорит само за себя. Эта специальная дверца предназначена для обслуживание сантехнических коммуникаций: труб, счетчиков, запорных кранов. За дверцей легко спрятать приборы учета холодной и горячей воды, сделать их недоступными для взора посторонних.

В маленьких ванных комнатах ревизионные лючки обычно располагаются а видном месте. Поэтому многие жильцы стремятся спрятать их, например, за плиткой или кафелем. В связи с этим и выделяют различные виды люков:

• «под плитку»;
• «под покраску»;
• металлические;
• пластиковые.

Каждый из видов люков имеет свои достоинства и недостатки, которые необходимо учитывать при покупке. Пользуются популярностью «невидимки», совпадающие по форме с плиткой, подробнее прочитать о них можно в отдельной статье.

Лючки «под покраску» используются в помещениях с окрашенными стенами, либо при креплении на подвесных потолках. Они окрашиваются после установки в цвет настенного или потолочного покрытия, практически невидны, не имеют ручек. Чтобы открыть потайную дверцу, нужно всего лишь знать, где она находится, легкое нажатие – и доступ открыт.

Металлические люки, как и пластиковые, не прячутся, чаще всего окрашены в белый цвет. Металл сверху покрывается полимерной пленкой, чтобы продлить срок службы во влажных условиях. Иногда такие лючки имеют замки с ключами, которые предназначены для семей с детьми.

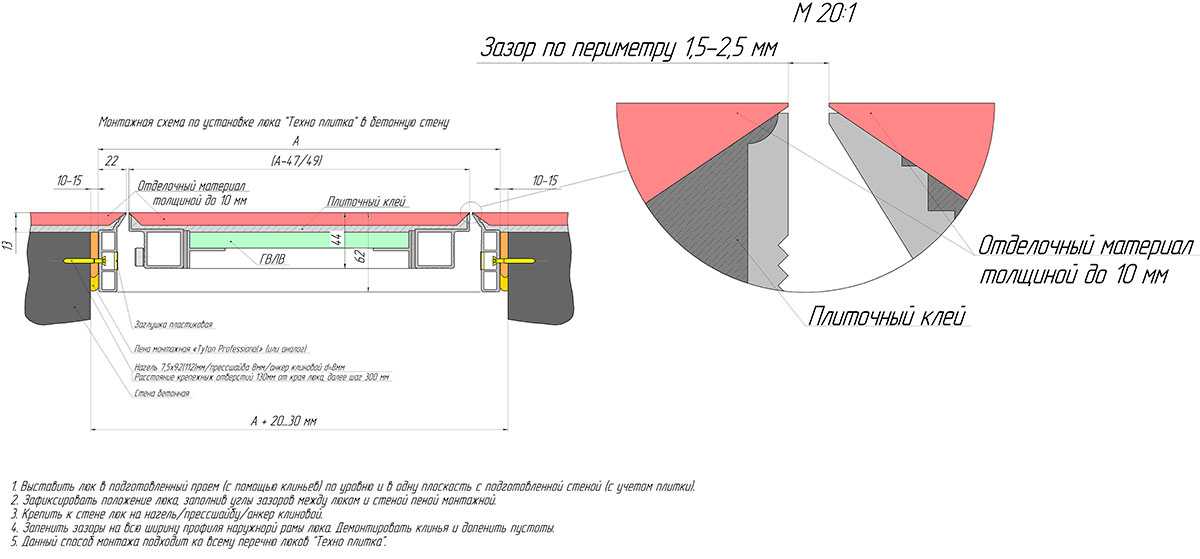

Установка потайного люка

Установка ревизионных люков под плитку, как правило, осуществляется на каркас из металла. Также возможен монтаж в проем стены из кирпичей и бетона.

В данном случае изделие крепится на дюбелях, а щели заполняются строительной пеной. Главное в этом процессе создать устойчивый и надежный каркас, поэтому лучше использовать металлические профили для изготовления несущей конструкции.

После укладки профилей, к ним нужно прикрепить раму, используя крепежи по металлу. Плоскость профиля для отделки и рамы должны совпадать. После закрепления рамы, следует обшить каркас гипоскартоном.

Расположения дверцы зависит от специальных деталей на петлях. Для их регулировки нужно воспользоваться шестигранным ключом.

Небольшие люки можно ставить сразу с дверцей, что невозможно сделать, если речь идет о габаритных изделиях.

Инструкция по монтажу скрытого люка под плитку

Регулируем дверцу

Нужно правильно установить ревизию и отрегулировать дверцу или дверцы. Петли для люков невидимок выполняют функцию регулировки, их можно подправить и поставить в нужное положение специальным шестигранным ключом.

• Кроме того нужно определиться в какую сторону будет открываться люк, и какой тип использовать.
• При открытии дверцы не должны закрывать плитку на соседней стене или касаться других предметов в ванной.
• Не стоит монтировать ревизию в углу.
• Чаще всего используют варианты с открытием вправо или влево, но иногда практикуют открытие вверх или вниз. Все зависит от размеров ванной комнаты и формата плитки.
• Еще перед началом монтажа ревизии сделайте приблизительную раскладку плитки. Нужно просчитать, чтобы в зоне дверцы люка были цельные плитки, без подрезки.

Крепим гипсокартон внахлест по отношению к раме, после чего крепим листы саморезами к ревизии.

Облицовка люка плиткой

Отделка плиткой перегородки со скрытой ревизионной дверцей начинается с облицовки люка.

Если укладка керамики производится на цементный состав, то на лицевую сторону створки полуавтоматической сваркой приваривают армирующую сетку из проволоки диаметром 3-4 мм. Затем дверцу своими руками грунтуют снаружи составом, усиливающим адгезию, например, Novol Plus 700, и после высыхания покрывают слоем плиточного клея, чтобы покрыть арматуру. После отверждения клея приступают к укладке керамики, которую кладут заподлицо кромкам дверцы, выдерживая выбранную ширину шва с помощью фиксирующих крестиков.

Важно чтобы при облицовке клей не попал в щель между дверцей и рамой люка

Под первый ряд кафеля дверцы в закрытом положении к стене прибивают опорную планку. Закончив отделку створки, приступают к облицовке перегородки выше люка, продолжая ряды вверх. Зазор между дверцей и плиткой отделки перегородки должен равняться ширине межплиточных швов. Доведя ряды керамики до потолка, выкладывают плиткой поверхность перегородки ниже створки способом сверху вниз – адгезия многих видов плиточного клея позволяет выполнять укладку плитки в таком направлении.

Особенности выбора нажимного люка-невидимки

Чтобы установка нажимного люка под плитку и дальнейшая эксплуатация проходили без проблем, при выборе ориентируйтесь в первую очередь на:

• Механизм открывания. Нажимные модели бывают: Распашные. Дверца выдвигается сначала на себя, затем поворачивается в сторону на 180°. В открытом положении конструкция занимает много места, поэтому подойдет для просторного санузла.
• Сдвижные (раздвижные). После нажатия дверь сначала выдвигается вперед, затем сдвигается влево/вправо вдоль стены. Такие модели можно устанавливать в тесных комнатах, в местах с ограниченным доступом: за раковиной, унитазом.

Размер. Габариты «невидимки» зависят от нескольких факторов:

• Цели монтажа. Для снятия показаний измерительной техники достаточно малогабаритной модели – 150×150 мм. Для полноценной ревизии нужна конструкция средних размеров – 200×300 мм, например, АКЛ Алюклик Стандарт от Revizor. Для масштабного ремонта инженерных систем или регулярного осмотра большой техники выбирайте крупногабаритный портал – от 300×400 мм.

Размера облицовочных элементов. Раскладка кафельной плитки, камня, мрамора, гранита, керамогранита должна быть такой, чтобы на дверцу укладывались целые элементы, лучше без подрезки. Допустимо, чтобы облицовочные детали выступали за дверную плоскость на 10-50 мм. Но при одном условии: минимум 60% площади каждого отделочного элемента должно быть приклеено.

Если собираетесь облицовывать ревизию тяжелыми материалами – камнем, гранитом или мрамором – выбирайте усиленную конструкцию, способную выдерживать большие нагрузки.

Выезд на объект

Приехали посмотреть и узнать в чем проблема, и как всегда наткнулись на “криворучку”. Мастер сделал, что мог. Точнее пытался сделать. Да и плиточник из него никакой, как оказалось, швы плитки пляшут, фуга сделана отвратительно, подрезка ужасная, фото для подтверждения мастерства.

Вернемся к регулировке люка

Люк подобран не совсем правильно, установлен ЕТР 60-60, для такого проема и плитки лучше подойдет Евроформат ЕТР 60-70 или Атлант 70-70, свесы плитки были бы меньше и открывался бы лучше. Правильный подбор облегчает эксплуатацию!

Фото сделано после регулировки

После установки и облицовки мастер пытался отрегулировать зазоры и выровнять положение дверцы в проеме. Ослабил все стопоры сразу, и усердно принялся крутить болты. Чем сделал еще хуже. Появились сколы на плитке и фризах, дверца перекосилась и перестала закрываться.

Если надо поднять дверцу обратитесь к инструкции, пункт 7, рис. 4, 5 и 6.

Если требуется параллельное перемещение или с наклоном смотрите рисунок 7, 8, 9.

Главное, о чем все забывают! Дверца принимает истинное положение только при затянутых фиксирующих винтах. После каждой попытки затягивайте их. Не достаточно ровно получилось после регулировки? Повторите процедуру еще раз и перед проверкой затяните фиксирующие болты снова! Данный люк был отрегулирован в течении 20 минут, дверца выровнялась в проеме и межплиточные швы стали одинаковыми(на сколько это было возможно после такой облицовки).

Примечание: перед облицовкой в 99% регулировка не требуется, достаточно проверить затянуты ли фиксирующие винты!

Выводы и полезное видео по теме

При покупке и установке ревизионного люка под плитку следует учесть множество факторов. Чтобы не запутаться и успешно справиться с задачей, ознакомьтесь с полезными видеоматериалами по теме.

Видеоролик посвящен разнообразию конструкций и механизмов открывания люков:

Правильный расчет размера – самая сложная задача при выборе подходящей модели. Прислушайтесь к рекомендациям специалиста:

С монтажом люка может справиться любой человек, научившийся держать в руках инструменты

Однако есть несколько моментов, которым стоит уделить особое внимание:. Потребность в ревизионных люках возникает нечасто: профилактические осмотры проводят раз в несколько месяцев

Зато именно эти незамысловатые конструкции выручают в сложных ситуациях, когда нужно срочно устранить протечку, почистить сифон или заменить счетчик

Потребность в ревизионных люках возникает нечасто: профилактические осмотры проводят раз в несколько месяцев. Зато именно эти незамысловатые конструкции выручают в сложных ситуациях, когда нужно срочно устранить протечку, почистить сифон или заменить счетчик.

Благодаря люкам-невидимкам можно красиво оформить интерьер, не акцентируя внимание на элементах, обеспечивающих его функциональность. Выбираете ревизионный люк, но пока еще окончательно не определились с выбором? Или уже есть опыт использования подобных конструкций и вы можете дать ценный совет нашим читателям? Пожалуйста, оставляйте к этому материалу, задавайте вопросы по теме в расположенном ниже блоке

Выбираете ревизионный люк, но пока еще окончательно не определились с выбором? Или уже есть опыт использования подобных конструкций и вы можете дать ценный совет нашим читателям? Пожалуйста, оставляйте к этому материалу, задавайте вопросы по теме в расположенном ниже блоке.
