Как подключить звонок в квартире или частном доме

Как подключить звонок к питанию

В этой главе речь пойдет об электрическом подключении. Рассматривать будем отдельно проводные и беспроводные модели, так как питание и способы его подводки/подачи разные.

Проводные модели

Подавляющая часть дверных звонков проводного типа питается от 220 В и лишь около 10-15% от 12 или 24 В. При установке на улице, во дворе частного дома, второй вариант более безопасен, так как пониженное напряжение не представляет опасности для человека. Но в этом случае обязательно наличие инвертора, преобразующего 220 В в более безопасное низковольтное электропитание 24 или 12 В.

При подключении звонка к сети 220 В питание можно взять от ближайшей распаечной коробки. Внутренний блок дверного звонка обычно устанавливается рядом с дверью. Тут же обычно есть распределительная коробка, от которой питание идет на освещение. Вот тут и можно подключить звонок.

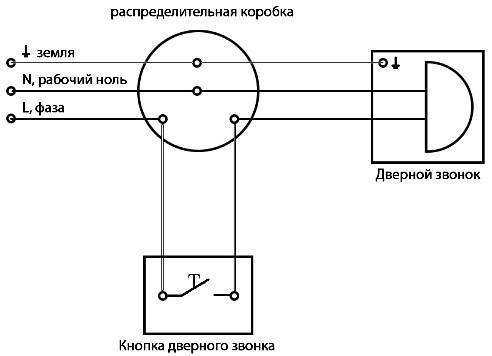

Схема подключения дверного звонка проста: фаза заводится на кнопку, от нее идет на один из выходов внутреннего блока. Ко второму контакту блока подается нулевой провод. Схема этого подключения на рисунке ниже.

Какие провода использовать

Кроме того, как подключить звонок, надо подумать, чем его можно подключить. Токи в этих устройствах совсем маленькие, и при подключении в квартире (трасса между звонком и внутренним блоком) подойдет буквально любой провод в изоляции. Это может быть даже телефонная лапша, интернет-кабель, витая пара.

Подключить звонок в квартире можно «лапшой» с солидным диаметром жил

При необходимости тянуть питание на улице, требуется уже силовой кабель — или NYM самого малого сечения. Можно также использовать провода в резиновой или ПВХ оболочке, но прокладывать их лучше в защитном гофрошланге.

Две кнопки

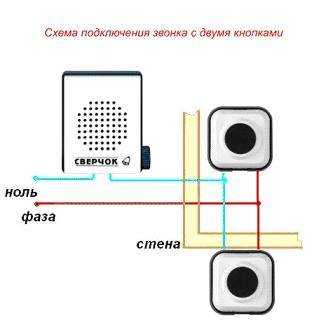

Иногда к одному звонку надо подключить две кнопки — например, от калитки и уже от входной двери. В этом случае их подключают параллельно.

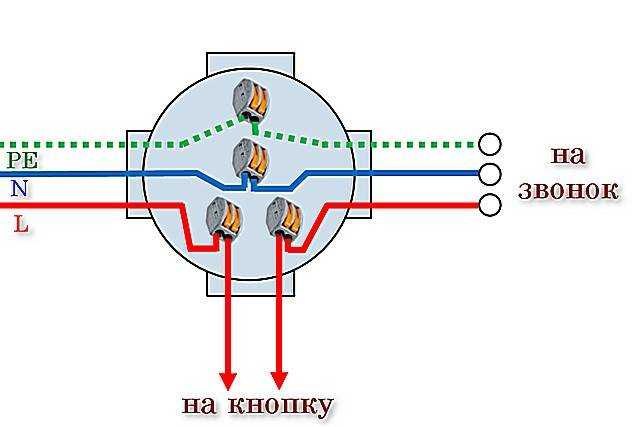

С распредкоробки выходит два провода, подключенных к фазе. Один тянут на одну кнопку, второй — на другую. От второго контакта каждой из них приходит провод. Оба этих проводника заводятся на один из контактов внутреннего блока. На второй свободный контакт подключается провод от «нейтрали» с распределительной коробки. При такой схеме подключения звонок будет работать при нажатии любой из кнопок.

Два звонка

В проводном исполнении можно поставить не только две кнопки, но и два звонка. Можно даже три, если надо. Эта ситуация встречается чаще. Например, один звонок поставить в доме, второй — в постройке, в которой проводится не меньше времени, чем в доме. На летней кухне, в гараже и т.п.

Как подключить звонок в таком случае? К питанию параллельно подключаются два звонка. Для этого на кнопку подаем фазу из распределительной коробки. Со второго вывода кнопки уходит два проводника: по одному на оба звонка. На свободные выводы звонков подаем «нейтраль» — снова-таки два провода.

Беспроводные дверные звонки

Беспроводные модели чаще всего питаются от батареек, но есть модели, внутренние блоки которых питаются от 220 В. Но во втором варианте все что необходимо — просто воткнуть их в розетку — на тыльной стороне есть стандартная вилка. Так что вопроса как подключить звонок в этом случае не возникает.

Беспроводные модели — разный вид, разные стили

В регионах с холодными зимами с кнопками, которые работают от батареек, надо быть аккуратнее: не все из них могут работать при -20°C, не говоря уже о более низких температурах. Хорошо себя чувствуют в морозы литиевые батарейки. Но они бывают не во всех форматах, а только в АА и ААА. Так что лучше всего найти звонок, у которого кнопка работает от источников питания такого типа. Если у вас уже есть звонок и батарейки там регулярно «садятся» можно попытаться найти другой выход:

Возможно, есть и другие способы того как подключить звонок в беспроводном варианте чтобы он работал в морозы.

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.

Как подключить звонок в квартире

Помимо функциональности и качественных характеристик, современными производителями уделяется большое внимание дизайну дверных проводных и беспроводных звонков. Корпус такого устройства может быть выполнен в любой цветовой гамме, конфигурации и форме

Далее, рассмотрим, как подсоединить звонок в квартире (+схема и видео)

Далее, рассмотрим, как подсоединить звонок в квартире (+схема и видео).

Беспроводной

Самостоятельное подключение беспроводных моделей не вызывает сложностей даже при отсутствии навыков работы с электропроводкой.

Выполнить осмотр комплектации устройства. Современные модели очень часто комплектуются дополнительными модулями: домофонами, видеоглазками, датчиками движения.
Выбрать оптимальное место для монтажа прибора. Если сигнальный блок устройства является энергозависимым, то необходимо обеспечить доступ к электросети.

Оптимальным вариантом для установки звонка будет ближайшая к двери стена

Для фиксации кнопки можно использовать двусторонний скотч

Для крепления сигнального блока высверлить в стене отверстия

Видео: обзор и использование беспроводного звонка

Электрический

Выполнить самостоятельное подсоединение электрического проводного звонка несколько сложнее, чем установить беспроводные модели. В этом случае монтаж предполагает подключение фазы через кнопку, а ноля — через сигнальный блок в соответствии со стандартной схемой подсоединения.

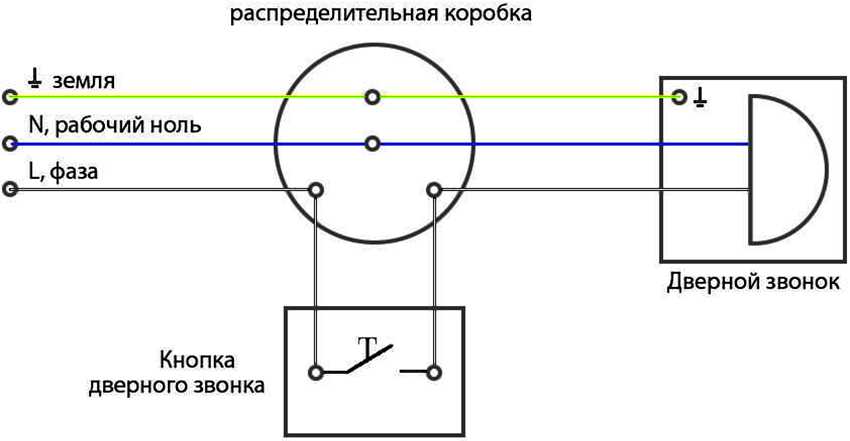

Стандардная схема подсоединения проводного звонка

Выбрать наиболее подходящее место для монтажа кнопки и установки основного сигнального блока.

Процесс установки проводновного звонка несколько сложнее беспроводных устройств

Крышку снять леко, так как на нижней части основания находится специальный зацеп

В обязательном порядке необходимо произвести заземление дверного звонка, что обеспечит безопасную эксплуатацию дверного звонка. После завершения установки нужно убедиться в правильности подключения, после чего включить автоматы в электрощитке и проверить работоспособность устройства.

Видео: схема подключения электрического звонка

Чтобы дверной звонок сохранил корректную работу на протяжении всего периода эксплуатации, необходимо не только подобрать наиболее подходящую модель и правильно осуществить подключение, но и грамотно выбрать место установки. Устройство не следует монтировать вблизи к отопительным приборам и источникам открытого огня, а уличная кнопка обязательно должна быть надёжно защищена от атмосферных осадков.

Эти простейшие элементы сигнализации монтируются практически в каждом строении, и объяснять, зачем они нужны, не имеет смысла. Когда речь заходит об их установке, все сводится к двум моментам – как выбрать и подсоединить электрический звонок к внутридомовой эл/проводке. Сделать это несложно, если разобраться с его устройством и схемой включения.

Все образцы подразделяются на две большие группы – проводные звонки и модели, состоящие из передатчика и приемника. Связь между последними поддерживается без подключения проводов, аналогично системе Wi — Fi . Отсюда и название – беспроводные сигнальные устройства. Это и определяет принципиальное отличие в установке звонков разных типов. Общее у них то, что независимо от производителя и модификации, им необходимо присоединение к сети 220в или питание от сменных элементов.

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

https://youtube.com/watch?v=JJqOfjh3ERQ

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные. Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать. Рассмотрим, как подключить дверной звонок всеми возможными способами.

Преимущества и недостатки проводных схем подключения

Установка проводного подключения кнопки звонка к основному блоку потребует прокладки скрытого кабеля в стене, а, соответственно, вызвать нарушение внешней отделки стен. Также потребуется опыт монтажа кабелей и восстановления наружной отделки стен. Если звонок устанавливается в частном доме, то тянуть кабель по улице, а затем вводить в помещение достаточно затруднительно. Но после завершения установки будет получена надёжная система оповещения, которая может работать от сети в основном режиме и от батареек в аварийном, а также быть легко заменена на другую без демонтажа кабеля.

Как подключить кнопку звонка

Для подключения проводов, необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Дверной звонок — привычное для всех устройство, которым пользуемся каждый день, даже не замечая его. Но это до тех пор, пока не надо установить новый или заменить старый. Вот тут и начинаются трудности: как подключить звонок, в какие провода использовать, откуда брать питание и куда его подавать… Сложного в подключении ничего нет, но надо знать схемы.

Перед тем как подключить звонок, надо разобраться с его устройством. От этого зависит объем работ, да и их вид этих работ тоже может быть разный. По месту установки электрические звонки бывают квартирные и уличные. Разница в том, что кнопка во втором варианте имеет герметичный корпус, с высоким уровнем защиты от попадания пыли и влаги. Именно такие модели нужны при установке на улице.

Не всякий дверной звонок — простое устройство

Проводные и беспроводные

Любой дверной звонок состоит из двух частей: кнопки и внутреннего блока, в котором расположен электро-механический звонок или плата и динамик. По способу исполнения есть электрозвонки проводные и беспроводные. В проводных блоки соединены между собой проводами (отсюда и название). При нажатии клавиши звонка питание поступает на внутренний блок, который выдает звуковой сигнал.

Работа беспроводных основана на передаче радиосигналов. Приемник находится во внутреннем блоке, передатчик — в кнопке. Сигналы могут быть двух типов: аналоговые и цифровые. Аналоговые беспроводные звонки дешевые, но не очень надежные: сигнал подвержен искажению, из-за чего часто бывают ложные срабатывания. Бывают и обратные ситуации — звуков нет, так как сигнал «потерялся» или стал слишком слабым. Еще одна неприятность с беспроводными аналоговыми звонками — перекрытие радиуса действия с соседскими. Тогда получается, что кнопки расположенных рядом звонков вызывают сигнал на всех приемниках. Позвонили соседям — вы получили сигнал. И наоборот. Как исправить? Изменить частоту сигналов. Делают это перепайкой перемычек на обоих блоках.

Беспроводные звонки — простая установка, но могут быть проблемы с эксплуатацией

Цифровые беспроводные звонки работают более надежно, но и стоят дороже. Цифровой сигнал меньше подвержен воздействию помех. Большинство фирм разрабатывают свою форму сигнала, так что и перекрытие радиуса проблем не вызывает. Кромке того некоторые модели имеют возможность штатного изменения частоты.

Что лучше, проводные или беспроводные звонки?

Плюс беспроводных — в простоте установки. Никаких проводов и проблем, связанных с их прокладкой. Минус — дешевые модели работают нестабильно (особенно зимой, когда замерзают батарейки), а надежные стоят дорого.

С проводными возни при установке намного больше. Но это вариант — «сделал и забыл». Проблемы могут возникнуть только при повреждении проводки.

Преимущества и недостатки

Перед покупкой беспроводного звонка важно изучить его особенности, оценить плюсы и минусы, а после принимать решение о возможности применения. Преимущества:

Преимущества:

Нет проводов. В процессе монтажа можно обойтись без дрели (кроме случая крепления кнопки с помощью саморезов), протягивания проводов или кабелей, объединяющих кнопку и динамик. Это удобно, когда изделие покупается для дачи или частного дома. При установке на дверь в квартиру можно избежать сдирания обоев или порчи интерьера. Устройство имеет автономное питание, поэтому в отдельном подводе напряжения (кроме некоторых случаев) нет необходимости.
Легкость и высокая скорость установки. Фиксация изделия занимает несколько минут. Это обусловлено отсутствием проводов и сложных креплений.
Удобство. Применение такого изделия не вызывает трудностей, как для гостей, так и для владельцев дома (дачи, квартиры).
Легкость переноса на другое место. Благодаря отсутствию проводов, беспроводный звонок в любой момент можно перевесить.
Возможность применения в комплексе со сложными устройствами. Беспроводные звонки можно использовать для домофона или комплектовать их двумя кнопками (если в этом имеется необходимость).
Приятный дизайн. Современные модели имеют привлекательный внешний вид, поэтому вписываются в любой интерьер. Большой выбор моделей позволяет подобрать товар, подходящий по форме, цвету или материалу изготовления. Можно быть уверенным, что беспроводный звонок только украсит интерьер или экстерьер.
Независимое питание. Обычные звонки работают без батареек и для подачи напряжения приходится тянуть провода. В случае с беспроводным устройством в этом нет необходимости. Напряжение подается от батареек, поэтому даже при отключении света гости смогут оповестить о приходе. Такая особенность полезна для частных домов или для дачи, где отсутствует электричество. Альтернативный вариант — использование беспроводного звонка без батареек, когда питание подается от специальных аккумуляторов (покупаются отдельно).
Возможность доукомплектации. При желании беспроводные звонки можно дополнить другими устройствами (в зависимости от модели). Речь идет о подключении видеокамеры, ТВ или другого оборудования.

Недостатки:

Монтаж беспроводной кнопки возможен не во всех случаях. В процессе установки не используются провода, а сигнал передается по беспроводному принципу. Если на его пути имеются препятствия, изделие не сработает. При таких обстоятельствах придется монтировать классический проводной звонок или устранять причину помех (если это возможно).
Необходимость смены батарейки. Автономный источник питания имеет свойство разряжаться, поэтому время от времени он требует замены. Если пропустить этот момент, беспроводный звонок не сработает.
Плохое крепление. Некоторые модели фиксируются с помощью липкой основы. Такой вариант подходит для двери в квартиру. При монтаже на даче или использовании для частного дома кнопка фиксируется на улице. Под действием холода она часто отпадает. Кроме того, крепеж на липучке не выдерживает даже легкого физического воздействия.
Вероятность заедания. Наличие негативных воздействий (к примеру, попадание в изделие влаги, влияние низких температур или смещение контактной группы) приводит к зависанию кнопки в сработанном положении. В результате звонок работает до момента разрядки батарейки или устранения дефекта.
Легкость кражи. Беспроводную модель звонка проще украсть, ведь к ней не подключены провода. Во избежание воровства можно установить на входе видеокамеру. Она будет вдвойне полезна. Во-первых, она позволяет лично посмотреть на гостя, а во-вторых, снизит вероятность кражи.
Отсутствие передачи сигнала. Наличие проблем в работе схемы может привести к трудностям с отправкой сигнала от кнопки к звонку. Возможна и другая ситуация, когда команда приходит, но звука нет.

Беспроводный звонок — не идеальное устройство, но его преимущества с лихвой покрывают минусы в его работе.

Беспроводный выключатель, что это такое и стоит ли его устанавливать

Установка беспроводного звонка

Вне зависимости от того, планируете вы установить беспроводной звонок для квартиры или для частного дома, алгоритм действий при его установке представляет следующую последовательность мероприятий:

выбор и подготовка мест для установки;
монтаж внешнего модуля;
монтаж внутренних модулей.

Беспроводной звонок

Более подробно каждый этап подготовительных и основных работ описан ниже.

Выбор места для установки рабочих элементов

Владельцы квартир могут разместить кнопку звонка на наружной стороне входной двери, либо на стене рядом с ней. В зависимости от конструкции и комплектации может быть предусмотрен монтаж кнопочного модуля посредством шурупов, при помощи двухстороннего строительного скотча (липучки) либо оба этих способа.

От наклеивания устройства целесообразно отказаться, если для места его монтажа вы избрали поверхность двери, так как в данном случае такое соединение не будет достаточно надежным ввиду систематических вибраций и колебаний, связанных с открыванием и закрыванием входной двери. В частных домах самым логичным местом для установки уличного звонка будет являться калитка.

Выбирая место для монтажа динамика (либо динамиков) следует, в первую очередь, убедиться в качественном взаимодействии обоих модулей при планируемом их взаиморасположении. В квартирах динамиковые элементы обычно установлены в прихожей, недалеко от входной двери.

Для частных домов, как упоминалось выше, можно предусмотреть расположение нескольких динамиков в различных помещениях дома или даже на придомовой территории с той лишь целью, чтобы сигнал входного звонка смог оповестить хозяев о посетителях, где бы они в данный момент не находились

Монтаж кнопочного модуля

После выбора будущего месторасположения кнопки звонка можно переходить непосредственно к ее установке.

Важно! Если беспроводная конструкция приходит на смену проводной, то предварительно следует аккуратно демонтировать старую звонковую кнопку: обесточиваем систему оповещения хозяев квартиры о визите гостей, удаляем со стены кнопку и провода, заделываем шпаклевкой отверстие на месте ее установки. Кнопка звонка. Кнопка звонка

Кнопка звонка

Если вы решили закрепить новую кнопку при помощи липучки, которая имеется на ее обратной стороне, то следует предварительно обезжирить поверхность, планируемую к монтажу, посредством растворителя или любого другого ацетонсодержащего вещества (например, одолжите у супруги жидкость для снятия лака). Далее следует отделить от липкого слоя защитную пленку и одним четким и твердым движением прижать модуль к очищенной поверхности.

Если же вы предусмотрительно приняли решение повесить кнопку на стену при помощи саморезов, то начать следует с того, чтобы перфоратором сделать в месте будущего крепления подходящие по размеру отверстия, в которые затем вмонтировать дюбели, а в них ввинтить саморезы. На данные крепежные элементы впоследствии производится навешивание кнопочного устройства.

Некоторые конструкции кнопок для звонка подлежат разборке перед креплением по такому принципу. Для их монтажа потребуется сначала посредством самореза закрепить на стене заднюю стенку модуля, а затем навесить на нее остальную часть конструкции.

Монтаж внутренних модулей

В случае, когда внутренние модули работают от автономного источника электрической энергии, они могут вообще не закрепляться на стене, а быть мобильными. Крепление же их на предусмотренной для этого поверхности ничем не отличается от монтажа внешней кнопки.

Если необходимо подключить внутренний модуль к системе электроснабжения, то следует воспользоваться прилагаемой к звонковой системе инструкции. Обычно данный процесс аналогичен подключению розетки к электрической сети и представляется собой соединение контактов динамикового модуля с жилами токоведущего кабеля – нулевым и фазным проводниками, а также заземлением.

Важно! Не забудьте перед подключением обесточить цепь, в которой будут производиться электромонтажные работы. Все проводники перед осуществлением их коммутаций зачищаются от изоляции. По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной

По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной.

Советы по выбору

К выбору звонка для входной двери необходимо подходить обстоятельно. Помимо выполнения основной функции, они отличаются методами монтажа, внешним видом и конструктивными особенностями

Во время покупки нужно обращать внимание на такие характеристики:

Тип аппарата. Этот фактор является одним из самых важных. Конечно, лучше покупать современные модели, так как в них есть встроенная память, что даёт возможность устанавливать любую мелодию звонка.
Принцип подачи сигнала на главный блок от кнопки. Нужно выбрать между проводным и беспроводным вариантом. Для квартир этот вопрос не принципиален, а вот в частном секторе лучше брать беспроводной звонок.
Питание. Устройства могут работать от общей электрической сети, аккумуляторов или самых обычных батареек. Оборудование на электросети гораздо мощнее и громче, но при отключении электричества оно не будет работать. У автономного питания тоже есть свой недостаток, который заключается в регулярной замене батарей или необходимости подзарядки в аккумуляторах.
Дизайн. Это тоже довольно значимый фактор, так как звонок ещё выполняет функцию элемента декора. Желательно покупать модель с учётом общего оформления.
Радиус действия в беспроводном типе прибора. Для большого участка придётся покупать более мощную модель.
Наличие вспомогательных функций. Современные приборы являются сравнительно сложными. Кроме основной задачи, они оснащаются и дополнительными функциями, которые определяются потребностями в каждом конкретном случае.

Дверной звонок. Различные способы установки

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

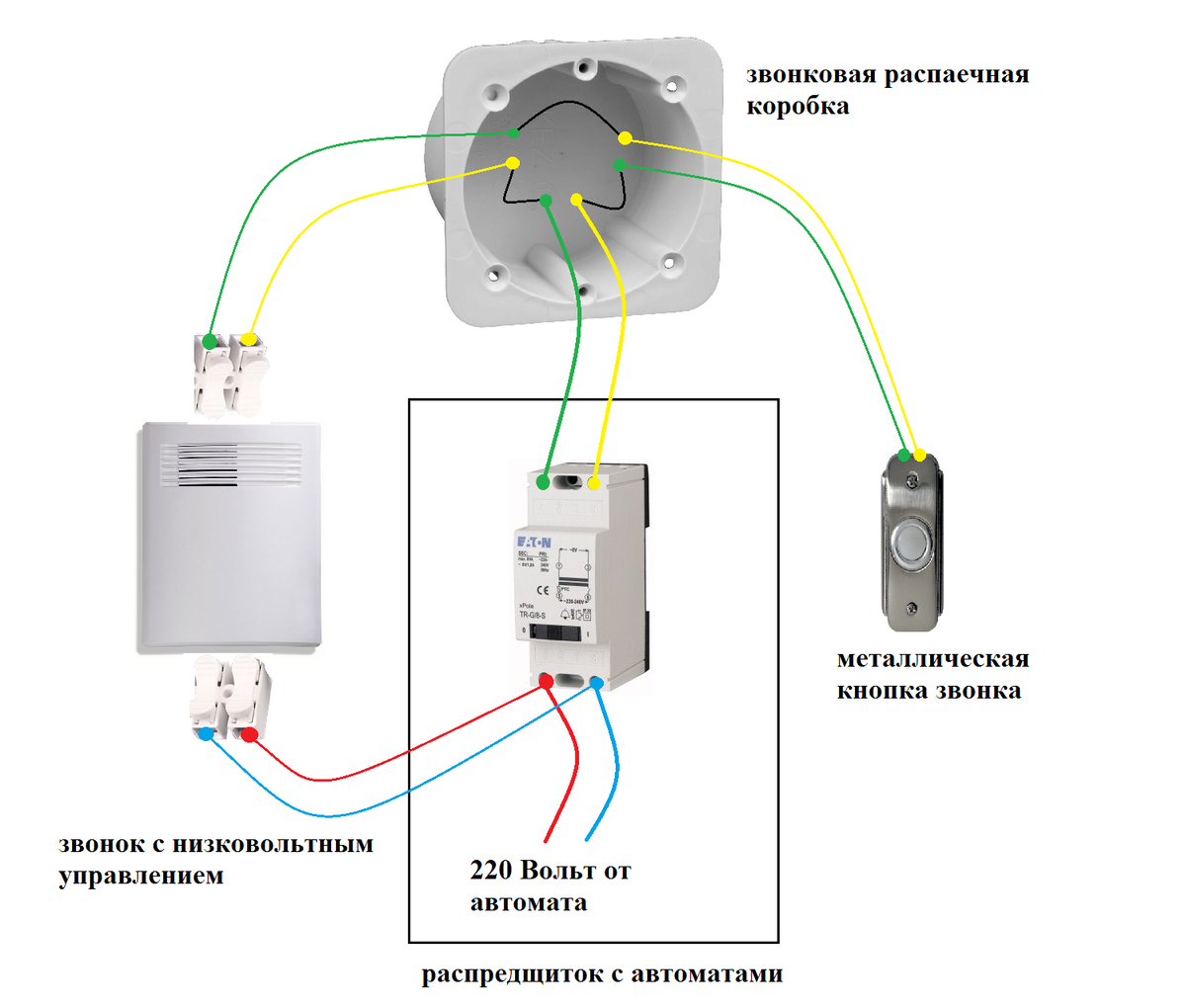

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.

http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html

Как подключить звонок в квартире: проводной, беспроводной

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.

Рассмотрим, как подключить дверной звонок всеми возможными способами.

Какие инструменты понадобятся для проведения работ

Для установки звонка вам понадобится:

Сам звонок (внешний и внутренний блоки);
Дюбеля с шурупами, для установки;
Трансформатор.
Кнопка.
Провод — специальный для низковольтных подключений.
Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
Дрель-шуруповерт, стриппер для зачистки проводников.
Изоляционная лента, рулетка, пластиковые хомуты.

Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).

На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.

Установка динамика

Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.

Установка кнопки

Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.

Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.

Стриппер для зачистки кабелей

Подключение электропровода к кнопке

Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.

Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.

Желательно выставлять ее по уровню.

Маскировка и крепление проводки

Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.

Подключение главного блока звонка

К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.

Главный блок, вид изнутри

Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.

Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.

После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.

Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.
