Скрытый люк под плитку: потайной подвал и невидимка своими руками, ревизионная установка пола смотрового

Как сделать своими руками

Как сделать ревизионный люк, решают на этапе планирования отделочных работ. Есть несколько вариантов устройства этой конструкции:

раздвижная;
распашная;
откидная.

Дверца в раздвижных и распашных конструкциях удерживается с помощью магнитов. Способа ее открывания два:

нажимной;
с помощью присосок.

Первый вариант наиболее удобен. т. к. не требует наличия дополнительных элементов и места для их хранения. Такой сантехнический люк под плитку своими руками несложно сделать. Он состоит из нескольких элементов:

каркаса для установки рамы;
рамы;
дверцы;
механизма открывания и фиксации.

На подготовительном этапе решают несколько вопросов:

Определяют размеры и толщину ревизионной форточки. Оптимально выбирать совпадающие с габаритами облицовочной плитки. Если экран планируют оформлять мозаикой, учитывают размеры каждой плитки, определяют требуемое количество элементов и швы между ними.
Выбирают наиболее удобный механизм открывания. Если недостаточно места для дверцы распашного типа, можно установить ревизионную форточку, которая отрывается после нажатия и удерживается двумя короткими цепями. Массивные сдвижные конструкции сложнее изготовить самостоятельно, т. к. они требуют наличия комплектующих для сборки достаточно сложного механизма.

Этапы работ по изготовлению и монтажу ревизионных форточек

Шаг 1. Монтаж каркаса в экране. Экран под ванну можно сделать на основе каркаса из деревянных брусков или металлопрофиля, который используют для работ гипсокартоном. Второй вариант наиболее удачен, т. к. не требует обработки материалов для защиты от влаги. Есть у металлопрофиля и другие преимущества:

легкий вес;
простой монтаж;
прочность.

Для того чтобы правильно сделать каркас под ревизионную форточку, нужно сначала смонтировать раму под ванной. В ней (раме) установить вертикальные и горизонтальные планки так, чтобы в образовавшийся проем вплотную вошла рама дверцы.

Шаг 2. Монтаж дверцы. Для правильного устройства дверцы должна быть учтена толщина облицовочной плитки, которая будет находиться с внешней стороны ревизионного отверстия. Раму изготавливают из металлопрофиля или деревянных брусков так, чтобы она поместилась в раме каркаса экрана с зазором в 1-2 мм.

Шаг 3. Устройство механизма открывания ревизионной форточки. Для того чтобы дверца плотно закрывалась, к раме в каркасе экрана крепят магниты, которые используют при изготовлении мебели. Они могут быть нажимного типа или стандартные плоские. В первом случае возможно устройство с нажимным механизмом открывания ревизионной форточки. При этом дверца удерживается в открытом состоянии под углом с помощью двух или одной цепи.

Если устанавливают плоские мебельные магниты, дверь может открываться по распашному типу (в этом случае потребуются петли) или выниматься из каркаса с помощью присосок. Выбирают наиболее удобный вариант, учитывая размеры помещения и расстановку мебели. Если устанавливают заводскую конструкцию в кирпичную стену или перегородку, крепления рамы выполняют с помощью дюбелей, дверцы — болтов или саморезов.

Шаг 4. Монтаж и отделочные работы. На завершающем этапе сборки ревизионной форточки выполняют обшивку гипсокартоном. После чего приступают к укладке плитки. Затирку швов делают после полного высыхания плиточного клея. Щели вокруг ревизионной форточки оставляют открытыми, без затирки. Но заполняют силиконовым герметиком. Такой способ маскировки зазоров удобен тем, что при необходимости доступа к коммуникациям легко герметик удалить и открыть ревизионную форточку. А после завершения работ вновь заполняют швы влагостойким силиконовым герметиком.

Крепление ревизионного люка длинными шурупами

Монтаж люка невидимки под плитку в малозаметном месте (за унитазом, под ванной, в плохо просматриваемом углу), на гипсокартоне, можно выполнить с помощью длинных шурупов. Сделаем это следующим образом.

На этапе сборки каркаса из металлических профилей под гипсокартон, устанавливаем дополнительные перемычки в месте планируемого ревизионного люка, на которые впоследствии он ляжет. Прикручивая гипсовые панели на каркас, в определенном месте оставляем проем таким образом, чтобы профили для установки дверцы остались открытыми и доступными для выполнения крепежа.
Из гипсокартона вырезаем дверцу, которая будет меньше оставленного проема на 2-3 миллиметра с каждой стороны, то есть на толщину шва плитки. Забегая вперед отметим, что размер скрытого люка должен быть таковым, чтобы на него наклеилась целая плитка или несколько плиток, без подрезки, чтобы органично влиться в общий порядок рядов. Легче всего добиться такого результата, если предварительно разметить схему укладки декоративной плитки на стену.
Примеряем вырезанный фрагмент к проему. Если с размерами всё в порядке, подготавливаем кафель. Примеряем его к дверце и делаем на поверхности чертеж, согласно которому будут просверлены отверстия для крепежных шурупов – они должны попасть в металлические профили каркаса. Если смотровое окно небольшое, а его расположение предполагает подрезку плитки, обрезаем ее точно по размеру дверцы при помощи плиткореза или болгарки. Размечаем крепежные отверстия.
При помощи дрели аккуратно высверливаем отверстия. Их необходимо делать в 2 этапа: сначала просверливаем насквозь отверстие для тела самореза, а потом его немного рассверливаем под больший диаметр – чтобы спрятать головку шурупа. Замачиваем керамику на 7-10 минут в воде. Затем наносим на нее клеевую смесь, распределяя ее при помощи гребешка и склеиваем с основанием. Тщательно удаляем остатки клея с торцов – они должны быть чистыми.
После высыхания клея прикладываем готовую конструкцию в подготовленный, очищенный от остатков раствора проем и наживляем саморезы. Сначала аккуратно прокрутим их через гипсокартонное основание, а потом уже вкрутим в профиль. Убедившись, что люк занял свое место, зажимаем крепеж.

Работа выполнена. Осталось затереть швы – но об этом немного позже, так как эта процедура одинакова для всех типов установки ревизионных люков под плитку. Аналогичный порядок изготовления дверцы из фанеры или OSB плиты – в зависимости от того, что стало основанием для декоративного слоя.

Ошибки при планировании, установке сантехнического люка

Самая распространенная, это неправильный выбор местоположения люка. Это приводит к нескольким неприятным ситуациям, которые, если быть невнимательным могут вскрыться только по окончанию монтажа. Первая ситуация это нарушение раскладки плитки на поверхности, в которой установлен люк. Проще говоря, люк будет сильно выделяться, так как не будет располагаться ровно относительно других плиток на стене. Вторая ситуация, это неправильное расположение относительно инженерных коммуникаций, расположенных внутри стены или пола. После установки может выяснится, что доступ к трубам, счетчикам сильно ограничен, либо невозможен вовсе.

Игнорирование простых нюансов, обеспечивающих красивый внешний вид и незаметность конструкции. Так, например, затирка межплиточных швов может оказаться совершенно забытой. А это важный этап, позволяющий обработать плитку расположенную на люке до состояния, аналогичного другим плиткам на стене, что делает ее незаметной на общем фоне.

Из чего и как сделать люк самому

Вы можете предусмотреть самую простую конструкцию из досок, или построить что-то по-настоящему функциональное и надежное — из металла. Каждый вариант имеет право на жизнь и может пригодиться в разных ситуациях. Для начала давайте разберем полное строение этого механизма.

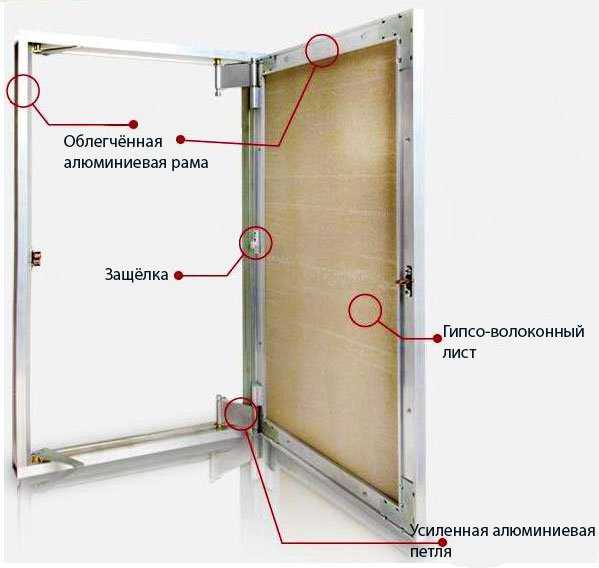

Основу его составляет рама – практически во всех случаях эта деталь сваривается из металлического уголка. На фото рама сделана так, что укладывается в прямоугольный проем со снятой по краям фаской на ширину и толщину внешней части. Большинство самодельных моделей предполагает другое расположение. Представьте, что уголок провернут на 90 градусов против часовой стрелки, то есть он формирует полочки, в которые можно уложить щит из любого материала. Такой вариант проще в реализации, да и по характеристикам особо не уступает.

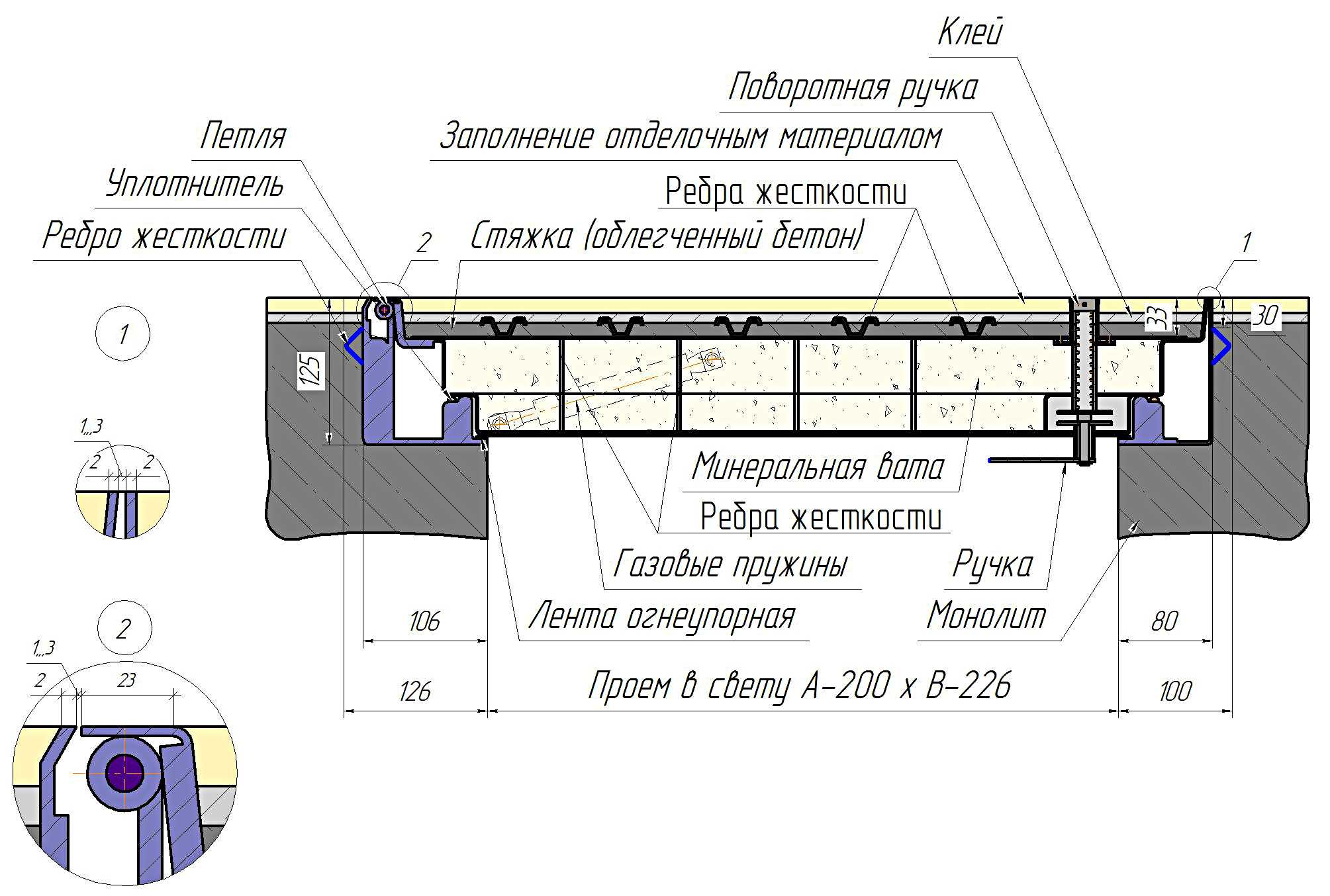

Строение люка
Крышка люка – эта деталь должна быть очень прочной, так как именно она будет нести все нагрузки. В ее основе находится крепкая рама, поверх которой устанавливается основной материал (металл, дерево, фанера, ОСП и прочее). В магазинных люках каркасы обшивают гипсоволоконными листами, которые и прочность неплохую имеют, и адгезию к цементным растворам и клеям, что облегчает процесс отделки.
На передней части люка устанавливается скрытый замок, который управляется снаружи при помощи ключа четырехгранника. Соответственно, под язычок замка в раме должно быть предусмотрено ответное гнездо.
Соединяются эти две детали при помощи петель. Тут могут быть установлены простые дверные петли – их недостаток в том, что они остаются на виду, капотные петли от автомобиля – можно приобрести за копейки на любом авторазборе, и прочие скрытые конструкции, например петля-пантограф, угловая петля или шарнирные модели с пружинами.
Скрытая петля-пантограф
Также они связаны подъемными газовыми механизмами – на самоделки их ставят редко и совершенно зря. Эти детали стоят недорого, но помогают с легкостью поднимать даже увесистые люки, плюс они являются эффективным упором, препятствующим самозакрыванию дверцы. Покупая газлифты, не стоит экономить. Недорогие китайские изделия не служат долго и могут подвести в любой момент.
Внутри рамы по контуру прокладывается уплотнительная резинка, которая не даст проникать из подвала запахам и сырости. Также она смягчает касание крышки люка рамы при закрытии.
Нередко крышка люка дополнительно утепляется. Для этого используется пенополистирол или пенополиуретан.

Люк-невидимка

Как выбрать материал? Правильнее всего будет посмотреть на сам пол и сделать люк таким же. Это гарантированно позволит облицевать поверхность одним и тем же отделочным материалом.

Виды ревизионных люков

Люк невидимка может быть распашным, сдвижным и нажимным. Эти модели делятся на несколько типов в зависимости от функциональных особенностей. Они отличаются друг от друга стоимостью, сложностью и функциональностью, грузоподъемностью и размерами.

Люк невидимка от фирмы Revizor — различные варианты исполнения

Распашные люки

Отличаются простой функциональностью: они выдвигаются немного вперед, а потом распахиваются с помощью петель. Работают на съемных присосках, но чаще на магнитно-нажимных замках.

Такие модели следует применять на свободных стенах, ведь дверцы должны свободно распахиваться. Ограниченное пространство и другие предметы на стенах, например, зеркало или умывальник, не позволит установить распашную ревизию.

Сдвижные ревизионные люки

Скрытый ревизионный люк такого типа функционирует по принципу шкафа-купе. Дверца отводится вперед, а потом в одну из сторон, в зависимости от выставленной конфигурации и купленной модели.

Подобные модели эффективно использовать в труднодоступных местах, где нет много свободного места. Сдвижные скрытые ревизии имеют компактные размеры, их устанавливают за стиральными машинами или тумбами.

Не стоит переживать о ручке, которая была бы лишней. Открывать ревизию можно с помощью прицепных присосок и фиксаторов магнитно-нажимного типа.

Нажимные варианты люков

Популярный вариант с простым функционалом. Достоинством является надежная фиксация люка. Открыть можно простым нажатием. Удобно использовать для того, чтобы оставить доступ к бойлерам и счетчикам, а также обеспечить экран к сифону.

Облицовка ревизионного люка плиткой

Важно, чтобы узор керамики на дверце не выбивался из общей геометрии остальной поверхности. Для этого на ней делают чертеж расположения плиток

В идеале также наносят схему на стены или экран ванной.

Далее поэтапно нужно выполнить следующие действия:

Обезжирить поверхность.
Прогрунтовать, если дверца из гипсокартона.
Обработать с внешней стороны клеем ПВА, если изделие из фанеры.
Приклеить штукатурную сетку. (Этот пункт также для фанерных конструкций). Дать высохнуть.
Замочить плитку в воде на некоторое время.
Зафиксировать плитку на специальный клей. (Для гипсокартонных люков). Или приклеить на жидкие гвозди. (Для варианта из фанеры).
Обработать швы гипсовой затиркой.

Укладку плитки на стенах следует начинать от скрытого люка. Оптимально довести 2-3 ряда по высоте, а потом идти от дверцы вниз. Так люк идеально впишется в общий вид и будет незаметен.

После укладки керамики может оказаться, что потайная дверца все-таки немного выступает над поверхностью. В этом случае нужно еще раз отрегулировать механизм закрывания.

В самом конце выполняется обработка подвижных швов силиконом. По периметру дверцы и вокруг нее на стену клеится монтажный скотч. Таким образом, чтобы он не перекрывал зазоры. Швы заполняются санитарным силиконовым герметиком. Он подбирается под цвет гипсовой затирки. Излишки удаляются тряпкой или губкой. Снимается монтажный скотч. После полного высыхания герметика швы прорезаются канцелярским ножом.

Установка скрытого люка

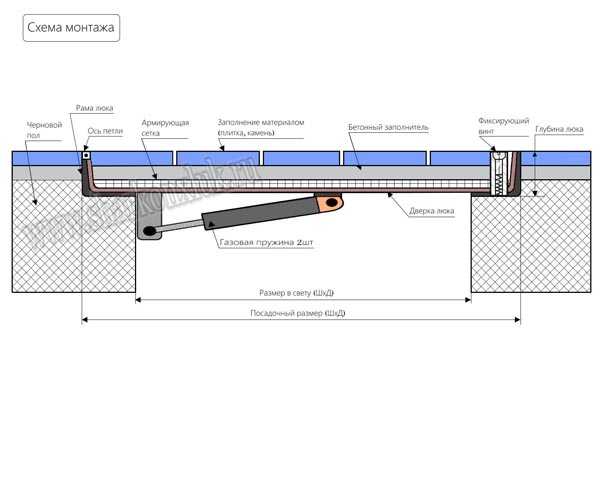

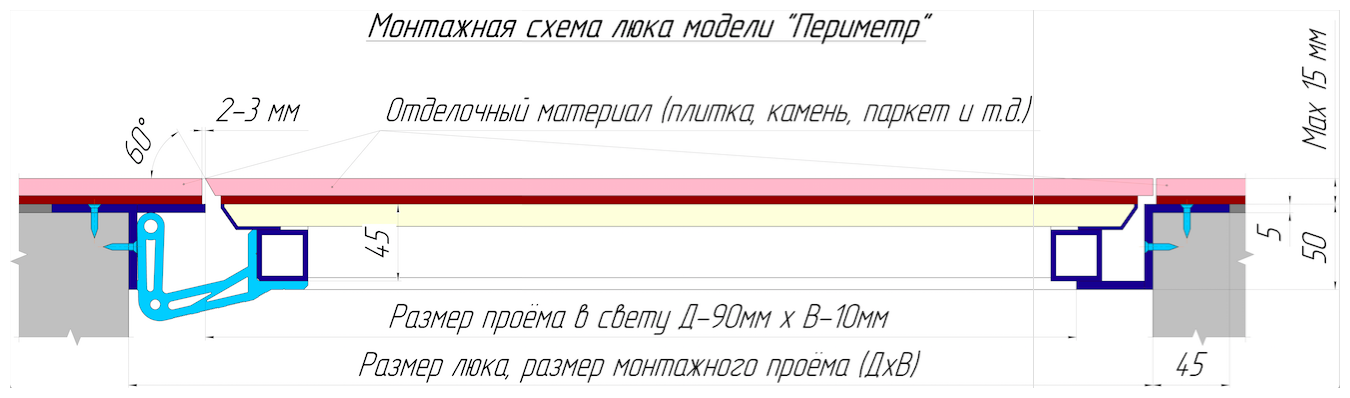

Монтаж потайного люка начинается с крепления рамы. В гипсокартонной конструкции предварительно готовят профили, чтобы соединить раму люка с каркасом саморезами по металлу. Пазы для них сверлят заранее. Если установка проводиться в проем в кирпичной или блочной стене, то используют дюбель-гвозди, а зазоры между рамой и стеной запенивают. В этом случае дверцу убирают из рамы и монтируют после готовности герметика (примерно сутки на застывание удаление излишков по контуру).

После монтажа рамы производится обшивка ниши материалом с перекрытием рамки. Поверхность каркаса должна быть ровной. Проверьте после монтажа работу петельного механизма, отладить его можно ключом-шестигранником.

Кому доверить установку канализационного люка под плитку

Задача эта сложная и не так быстро делается.

Лучше сразу доверить работу специалистам, которые имеют достаточный опыт, выполнят всё качественно с официальными гарантиями. Можно обговорить какой тип установки люка будет использован. Предварительную клиент имеет возможность изучить портфолио и готовые работы, чтобы посмотреть, как всё будет выглядеть в итоге.

Работу желательно доверить не частникам, а специализированной компании, которая заключает договор.

Благодаря канализации в городе и в жилых массивах обеспечивается комфорт проживания граждан. И основным из элементов канализационной системы являются люки, снабжённые крышками. Также они необходимы в процессе обустройства дренажной и ливневой системы.

Ведь не все элементы с ней могут сочетаться. Главной задачей канализационного люка является защита коллектора от попадания разнообразных загрязнений.

Если же люк будет отсутствовать, то система в скором времени забьётся и попросту перестанет нормально функционировать. Также благодаря люку можно проводить плановые работы.

Изготовление конструкции

Имея в наличии необходимые инструменты, можно приступать к работе. Для начала нужно определиться с размером. Если у вас уже есть готовый проем в стене, отталкивайтесь от него. Если нет, нужно подобрать идеальный размер в вашем случае. Больший не означает лучший, поэтому если вам нужно скрыть узлы перекрытия, счетчик или фильтры, можно использовать средние размеры, в зависимости от ваших требований. Когда нужно скрыть только счетчик, то оптимальным размером будет 200×300 мм. В случае если надо спрятать все коммуникации, можно сделать отверстие размером 400×600 мм.

Чтобы люк был совсем незаметным, а плитку не нужно было подрезать под размер, выбирайте его, отталкиваясь от размера самой плитки. К примеру, дверца может состоять из двух плиток по горизонтали и трех плиток по вертикали.

Монтаж дверки люка

После того как размер выбран, нужно сделать отверстие в стене. Дальше всю работу можно разделить на следующие этапы:

Вырезать лист ОСБ или влагостойкой фанеры по размерам проема. Он будет служить дверью конструкции.
Из брусьев необходимо сделать раму, которая будет прикручена к проему. Вместо брусьев можно использовать деревянный профиль. При помощи дюбелей и саморезов закрепите раму по периметру отверстия. Ее нужно установить так, чтобы после того, как дверка закрылась, люк был заподлицо со стеной и не выпирал. Если дверка будет обшита плиткой, то это нужно учесть еще при проектировании.
Установите дверцу в проем и измерьте расстояние 100 мм от краев. Просверлите отверстия, куда будут крепиться мебельные навесы.
Прикрутите их к дверце и, используя карандаш и рулетку, нанесите их расположение на саму деревянную раму. После чего сделайте отверстия на раме для навесов и закрепите их.

Монтаж открывающего механизма Если вы правильно закрепили навесы, то установка дверей не будет трудной. Вам всего лишь нужно закрутить по 2 винта на двух навесах. Они регулировочные. Идеально отрегулировать петли нужно после того, как облицовочный материал будет приклеен. А пока можно примерно отрегулировать дверь

Важно наличие свободного пространства по глубине, чтобы сделать облицовку, и зазоров, позволяющих свободно открывать дверь.
Осталось установить пуш-систему. Закройте дверь и отметьте нужное положение для ее закрытия. Такой механизм также будет служить упором, не позволяющим двери закрыться глубже, чем нужно.
Учитывая толщину дверей, зафиксируйте пуш-механизм на раме, используя обычные саморезы.
Проверьте работу механизма

После чего можно переходить к отделочным работам.

Такой механизм также будет служить упором, не позволяющим двери закрыться глубже, чем нужно.
Учитывая толщину дверей, зафиксируйте пуш-механизм на раме, используя обычные саморезы.
Проверьте работу механизма. После чего можно переходить к отделочным работам.

Еще один вариант крепления дверки – крепление на магнитах. В таком случае к раме по периметру присоединяются магниты. В те же места на дверке крепится железный элемент, благодаря которому конструкция будет держаться. В основном такое крепление используют для небольших дверей.

Достоинства и недостатки

Пластиковые ревизионные люки имеют множество достоинств:

демократичная цена;
долгий срок эксплуатации без потери качества и внешнего вида;
эстетичный вид;
широкий ассортимент;
можно окрашивать в домашних условиях;
устойчивость к неблагоприятным факторам (повышенной влажности, перепадам температур);
негорючесть, устойчивость к воздействию химических веществ;
относительно низкая стоимость установки;
возможность установки своими руками, без привлечения специалистов.

Минус тут один — внешний вид. такие люки не скрыты от глаз и заметны на любой стене.

Размеры и цены на люки из пластика

Приятные моменты для покупателей пластиковых лючков – вариантность размеров. Минимальный размер лючка – 100 х 100 мм, далее предлагаются на выбор большие размеры, вплоть до 400 х 500 мм. При необходимости можно найти и самые большие лючки, со сторонами от 600 мм.

Кроме того, люки для ревизии сантехнического оборудования могут быть разной геометрической формы:

квадратные;
прямоугольные.

Этот момент важно учитывать при планировании ремонта. Безусловно, цена тут играет одну из главный ролей

Средняя стоимость пластикового люка – 150-300 руб

Безусловно, цена тут играет одну из главный ролей. Средняя стоимость пластикового люка – 150-300 руб.

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

Габариты модели подбирают по размерам технической ниши. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы. В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

Галерея изображений Фото из Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола

Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями

Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции

Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой

Ревизионный люк под плитку в полу

Люк для маскировки коммуникаций на потолке

Оформление ревизионных ниш в стене

Люк-невидимка со съемной дверцей

Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны. Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Особенности отделки плиткой

Ревизионный люк обычно рассчитан на 2-4 плиточки, в зависимости от формата кафеля. Для укладки облицовки используют стандартную клеевую смесь. Для основы из фанеры и гипсокартона покупают специальный состав, отличающийся большей адгезией.

Если вы кладете плитку на люк в подвал из металла, предварительно обшейте его фанерой. Материал поверхностно шпаклюют. Грунтовка – обязательное условие.

Кладут плитку таким образом, чтобы по краям сохранялся небольшой выступ кафеля, но не более, чем на 5 см

Также обратите внимание на швы соседних элементов, они должны полностью совпадать с облицовкой люка как по своему расположению, так и по толщине

Узор должен совпадать по всей поверхности

Предназначение

Доступ к коммуникациям

Такие люки выполняют одну главную цель – обеспечивать доступ к коммуникациям, никак не влияя на дизайн помещения. Благодаря таким люкам, никто не сможет увидеть, где в вашем доме находятся такие элементы, как:

фильтры для воды;
счетчики для воды;
различные вентили для перекрытия труб;
узлы управления различными приборами в ванной комнате.

Главное, что вы знаете, где находится такой люк, и в любой момент можете открыть его и проверить состояние любого прибора, поменять фильтры или просто посмотреть данные счетчика. Это очень удобно и практично.

Ревизионные люки могут быть выполнены из различных материалов и иметь разные конструкции. Наличие большого ассортимента товара позволяет выбрать тот, который будет лучшим в вашем случае. Главное, он должен быть надежным, легким в применении и не портить общий вид помещения. Следует отметить, что часто использовать люк вы не будете.

Все люки можно классифицировать так:

Давайте рассмотрим, чем они отличаются друг от друга, и каковы особенности каждой категории.

Изделия из пластика – это самый дешевый и простой вариант из всех остальных. Внешне они ничем не отличаются между собой. Разница только в размерах и цвете. Пластиковые люки легко устанавливать. Для этого нужно вкрутить каркас в стену при помощи саморезов. Другой вариант – смазать его клеем и вставить в подготовленное отверстие. Открывать дверцу можно простым нажатием на нее. Это наиболее простой и дешевый метод для сокрытия ревизионных проемов.

Металлические люки для ревизии схожи по методу установки и размерам. Но за счет того, что они сделаны из металла, следует отметить некоторые преимущества:

долговечность изделия;
способность не терять первоначальные свойства и внешний вид.

Главным недостатком металлических конструкции является их стоимость. Пластиковые модели гораздо дешевле.

Люки-невидимки называются так потому, что после установки заметить их очень непросто. Такой скрытый люк можно устанавливать в ванной с любой отделкой. Комплектация его проста: рама конструкции, монтируемая в стену и дверь, которую нужно соединить с механизмом и облицевать отделочным материалом. Они хорошо подходят для:

сокрытия центрального стояка;
сокрытия различных коммуникаций и запорной арматуры;
хранения химикатов для ванной и туалета или ненужных вещей.

Чтобы установить его понадобиться больше сил и времени, так как монтировать его сложнее, чем два предыдущих вида. Все дело в том, что устанавливать такой люк нужно до отделки поверхности. Первым делом нужно оформить сам люк, а потом, отталкиваясь от него, продолжать облицовку стен.

Самодельные люки для ванной

Существует большое количество вариантов самодельных люков, мы остановимся на двух самых простых и удачных. Единственное ограничение к таким люкам – отверстие для ревизии не может превышать размеры одной керамической плитки. Но в большинстве случаев этого вполне достаточно для отключения инженерных систем и простых ревизий их состояния.

Люк на магнитах

Магниты для кафеля

Такой люк можно делать как для гипсокартонной обшивки, так и для кладочных материалов. Правда, в кладочные материалы придется вмуровать металлические пластины для магнитов. Разметка положения люка традиционная, останавливаться на ней нет смысла. Во время кладки отверстие под люк оставьте незаделанным. В этом месте плитку можно временно прикрепить двусторонним скотчем, за счет этого приема облегчится кадка стены.

Шаг 1. Если по сторонам отверстия под люк видны металлические профили – отлично, если их не видно, то следует установить специальные. По всему периметру нет надобности, достаточно два вертикальных или горизонтальных. Какой вариант выбирать зависит от расположения профилей существующего металлического каркаса.

Шаг 2. В размер плитки или немного меньше вырежьте кусок гипсокартонной плиты.

Шаг 3. Загрунтуйте поверхность гипсокартона с двух сторон, дайте время для высыхания. После высыхания с одной стороны жидкими гвоздями приклейте керамическую плитку, а с другой стороны магниты. Купить их можно в магазине, подбирайте магниты по толщине. Общая толщина съемной плитки должна быть такой, чтобы ее поверхность располагалась в одной плоскости с поверхностью отделанной стены.

Шаг 4. Вставьте плитку в подготовленное отверстие, при помощи магнитов она зафиксируется.

Привинчиваем сначала магниты к рамке на расстоянии, позволяющем плитке встать на место, плюс небольшой запас

Крепим к магнитам пластины, которые будут держаться на плитке

После этого наносим плиточный клей на пластины и на весь периметр, заклеенный скотчем

Важно рассчитать клей так, чтобы он не попал на незащищённые участки короба

Теперь устанавливаем плитку на место

Крепим плитку, фиксируем малярным скотчем

Снимаем малярный скотч, открываем плитку (через 6 часов)

Видео про съемную плитку на магнитах ниже.

Далее шов заделывается силиконом в цвет затирки, после затвердевания разрезается. На этом работы закончены, все делается быстро и очень дешево. Плитка может выниматься/вставляться неограниченное количество раз.

Чтобы открыть люк, нужно поддеть плитку любым крючком

Здесь показаны магниты. В этом примере мастер прикрепил их непосредственно на загрунтованную поверхность плитки

Для приклеивания применялся клей для керамики и фарфора

Люк на клею

Такие люки рекомендуется устанавливать для ревизии сифона ванной. Если монтаж ванны сделан правильно, то пользоваться люком не придется. Для очистки слива от отложений жира имеются очень эффективные химические средства, а механические загрязнения становятся проблемой очень редко. В случае крайней необходимости для очистки сифона можно пользоваться резиновым вантузом.

Предварительно сделанное отверстие под люк должно быть на 1–2 см меньше размеров плитки.

Ревизионное отверстие на фото

Облицовка экрана плиткой

При необходимости режем плитку

Процесс облицовки экрана

Она в нескольких местах намазывается клеем или силиконом, количество точек не боле двух на одну строну, размер примерно 1 см2. Этого достаточно для относительно надежной фиксации, одновременно, не составит большого труда достать плитку для открытия люка.

Швы можно затирать или заделывать силиконом

Во время демонтажа плитки нужно силикон по всему периметру срезать, плитку осторожно поддевать тонкой металлической пластинкой или ножом. Чтобы не повредилась рядом установленная плитка, между ней и металлическим предметом подкладывайте кусок картона или ткани. Люк-невидимка

Плитка, зафиксированная клеем

Люк-невидимка. Плитка, зафиксированная клеем

Сантехнический люк на магнитах под плитку своими руками. Люк для ванной под плитку своими руками, размеры люков (фото, видео)

Домовладельцы обычно очень серьезно подходят к обустройству ванной комнаты, подолгу выбирая подходящий дизайн, устойчивые к повышенной влажности отделочные материалы и мебель. Чтобы не портить интерьер помещения видом труб, все коммуникацию прячут внутри специального короба, скрытого от глаз слоем гипсокартона, штукатурки декоративного покрытия.

Однако, такая конструкция осложняет доступ к оборудованию для контроля состояния и ремонта своими руками. В случае протечки или поломки отсутствие прямого выхода к коммуникациям приводит к ненужному промедлению, усиливающие негативные последствия происшествия. Чтобы в любой момент иметь доступ к трубам, вентилям и счетчикам, спрятанным внутри гипсокартонного короба, необходим специальный люк для ванны.

Функции

Люк для ванной – специальное устройство, которое устанавливают в стенку гипсокартонного короба, маскирующего трубы, приборы учета расхода воды, вентили и другое сантехнического оборудования. Он представляет собой небольшую дверку, открывая которую можно быстро получить доступ к коммуникациям, не нарушая целостности отделки. После установки на люк приклеивают керамическую плитку, обои или покрывают краской в тон стенам ванной комнаты, чтобы сохранить целостность интерьера. Это механизм используют, чтобы:

Всегда иметь доступ к приборам учета горячей и холодной воды для снятия показателей с счетчиков и контроля за их работой.
Легкий доступ к датчикам и трубам
Оперативно устранить своими руками причины протечек и поломок в канализационной или водопроводной системе ванной комнаты.
Организовать компактное, не бросающееся в глаза место для хранения бытовой химии, медикаментов или других хозяйственных нужд.
Получить доступ к сифону под ванной его для прочистки и обслуживания.

Важно! Люки изготавливают из стали, пластика или дерева, обработанного антисептическим и влагоотталкивающим составом. Чтобы дверка оставалась незаметной и сливалась со стеной, на нее приклеивают керамическую плитку или другой материал, используемый для отделки помещения

Разновидности

Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:

Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.
Распашной люк
Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.
Сдвижная модель люка
Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.
