Обзор основных типов насосов и сфер их применения

Шестеренные насосы

Шестеренный насос — это зубчатый насос с рабочими органа­ми в виде шестерен, обеспечивающих герметическое замыкание рабочих камер и передачу вращающего момента с ведущего вала на ведомый. Шестеренные насосы могут быть с внешним и внут­ренним зацеплением.

Наиболее простым по конструкции и самым распространенным является шестеренный насос с внешним зацеплением (рис. 12.4). Он состоит из корпуса 4 и двух эвольвентных зубчатых колес (шестерен) 1 и 3, находящихся в зацеплении. В представленной конструкции ведущей является шестерня 1, а ведомой — 3.

Жидкость во всасывающей полости заполняет впадины между зубьями (в том числе

затемненную впадину 2). Затем впадины с жидкостью перемещаются по дугам окружнос­ти от полости всасывания в полость нагнетания (показано штрихпунктирной линией). В полости нагнета­ния каждый зуб входит в соответ­ствующую впадину и вытесняет из нее жидкость (в частности, зуб 6 аходит в затемненную впадину 5). Таким образом жидкость вытесня- ется из впадин в полость нагнетания. Следует иметь в виду, что впадина несколько больше зуба, поэтому часть жидкости возвращается обратно в полость всасыва­ния.

Следовательно, рабочей камерой шестеренного насоса является впадина между зубьями, точнее, та часть ее объема, которую зани­мает зуб при вытеснении жидкости. Для приближенного определе­ния рабочего объема насоса принимают объемы зубьев и впа­дин равными.

Тогда можно считать, что рабочий объем насоса ра­вен суммарному объему всех впадин и зубьев одной шестерни и может быть определен по формуле

= Dbh

где D — диаметр начальной окружности шестерни; Ь — ширина

шестерни; h — высота зубьев (глубина впадин).

Для анализа влияния параметров зацепления на рабочий объем | насоса целесообразно связать его с модулем зацепления. Так как

высота зуба равна двум модулям (h = 2m), а диаметр начальной, окружности шестерни — произведению модуля и числа зубьев (D= mz), то = Dbh

преобразуется в формулу

= 2bz

Формула позволяет сделать вывод, чтд рабочий объем уве­нчивается пропорционально числу зубьев z в первой степени и квадрату модуля т. Таким образом, для увеличения подачи насоса целесообразнее увеличивать модуль зацещления т за счет снижения числа зубьев z. На практике обычно применяют насосы с числом зубьев я = 8…18.

Шестеренные насосы с внешним зацеплением получили ши­рокое распространение в машиностроении, так как они просты в изготовлении и надежны в эксплуатации. Эти насосы выпускаются для гидросистем как с высокими давлениями (до 15…20 МПа), так и с более низкими (1… 10 МПа). Первые находят применение в гидросистемах тракторов, дорожно-строительных и сельскохозяй­ственных машин, а вторые используются в станочных гидропри­водах и гидросистемах поршневых двигателей. Частоты вращения большинства шестеренных насосов с внешним зацеплением нахо­дятся в диапазоне 1000…2500 об/мин. Полные КПД этих насосов обычно составляют 0,75…0,85, а объемные КПД — 0,85…0,95.

Кроме шестеренных насосов с внешним зацеплением, бывают также шестеренные насосы с внутренним зацеплением, когда ше­стерня меньших размеров располагается внутри более крупного зубчатого колеса. Такие насосы компактнее, но из-за более слож­ной конструкции по сравнению с насосами с внешним зацепле­нием они не нашли широкого применения.

Нерегулируемые пластинчатые насосы

В нерегулируемых насосах отсутствует возможность изменения рабочего объема. Подачу таких насосов можно регулировать путем изменения частоты вращения приводного двигателя или использовать дроссельное регулирование гидропривода.

//www.youtube.com/embed/P_cCwSbwusA

Устройство пластинчатого насоса двукратного действия

Внутренняя поверхность статора 1 имеет овальную форму. Ротор 2 установлен соосно статору. В пазах 3 ротора установлены пластины 4, которые могут свободно перемещаться внутри пазов. При вращении ротора пластины за счет центробежной силы пластины прижимаются к поверхности статора образуя рабочие камеры. В связи с тем, что внутренняя поверхность статора имеет овальную форму при вращении ротора объем рабочих камер будет изменяться. В зонах 6 и 7 увеличения объема камеры выполнено отверстие для всасывания рабочей жидкости, в зонах 5 и 8 уменьшения объема камеры — отверстие для нагнетания.

В насосах двойного действия устанавливается четное число пластин (не менее 8).

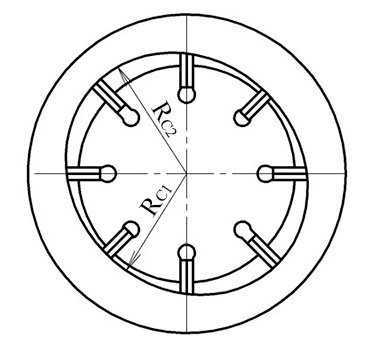

Расчет рабочего объема пластинчатого насоса двойного действия

Рабочий объем насоса определяется минимальным Rc1 и максимальным радиусами Rc2 внутренней поверхности статора, толщиной ∆ и количеством z пластин, а также углом их наклона ξ.

Вычислить рабочий объем насоса двойного действия можно по формуле:

Подача пластинчатого насоса

Подача объемного насоса — это произведение его рабочего объема на частоту вращения приводного двигателя.

Q = V · n

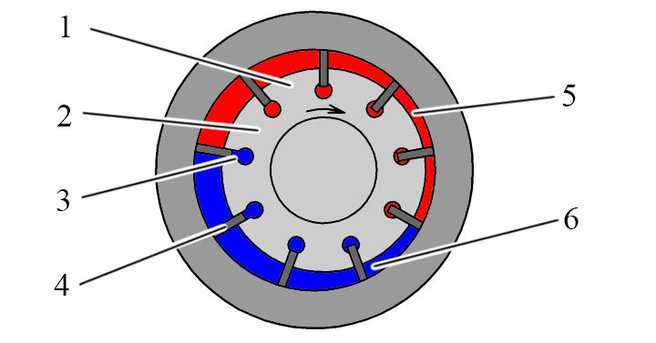

Принцип работы пластинчатого насоса однократного действия

Пластинчатый насос однократного действия показан на рисунке.

Ротор 1 установлен в статоре 2 с эксцентриситетом. В роторе 1 в радиальном направлении выполнены пазы 3, в которых установлены подвижные пластины 4. При вращении ротора пластины под действием центробежной силы прижимаются к цилиндрической поверхности статора. За счет эксцентриситета между осями вращения ротора и статора обеспечивается изменение объемов рабочих камер.

В зоне 6 увеличения объема камеры происходит всасывание рабочей жидкости, зоне 5 уменьшения — нагнетание.

В насосах одинарного действия используется нечетное число пластин (не менее 3).

Расчет рабочего объема пластинчатого насоса одинарного действия

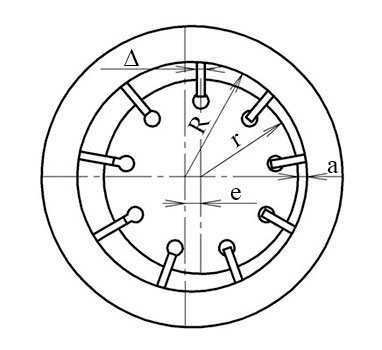

Рабочий объем насоса зависит от радиусов ротора r статора R и эксцентриситета e.

Эти величины связаны зависимостью:

e = R — r — a

где a — минимальный зазор между ротором и статором.

Максимальный рабочий объем пластинчатого насоса одинарного действия можно определить по формуле:

Если полости под пластин при их выдвижении соединяются с линией всасывания, а при задвижении — с линией нагнетания, то рабочий объем такого насоса можно определить по формуле:

∆ — толщина пластин z — количество пластин b — ширина статора

Для точного определения объема рабочей камеры необходимо учесть закон перемещения пластин в роторе во время его вращения. Уточненная формула для определения рабочего объема однократного пластинчатого насоса выглядит следующим образом:

Значение коэффициента k будет зависеть от количества пластин в насосе.

В пластинчатых насосах однократного действия нагрузки неравномерны, сила давления действует на ротор только со стороны полости нагнетания. По этой причине насосы однократного действия предназначены для работы на давлении до 12 МПа. Эта проблема устранена в насосах двойного действия, где действие сил давления на ротор уравновешено.

Устройство и принцип работы центробежных насосов

Широкое распространение центробежных насосов в быту и промышленности обусловлено их высокими эксплуатационными характеристиками и простотой конструкции. Для правильного выбора установки рассмотрим устройство центробежного насоса и основные типы.

Устройство насоса

В спиралевидном корпусе агрегата на валу находится рабочее колесо (или несколько у многоступенчатых насосов). Оно представляет собой передний и задний диски (или только задний), между которыми находятся лопасти.

Прокачиваемая жидкость с помощью всасывающего (принимающего) патрубка подается в центральную часть колеса. Вал приводится во вращение электродвигателем. Вода за счет центробежной силы выталкивается от центра рабочего колеса к его периферии. Тем самым в центре колеса создается разреженное пространство, область низкого давления. Это способствует притоку новой воды.

На периферии рабочего колеса наоборот: вода, находясь под давлением, стремится выйти через нагнетающий (отдающий) патрубок в трубопровод.

Типы центробежных насосов

1. По количеству рабочих колес (ступеней) центробежные различают:
   • одноступенчатые – модели с одной рабочей ступенью (колесом);
   • многоступенчатые – с несколькими колесами на валу.

1. По количеству дисков рабочего колеса :
   • с передним и задним дисками – они используются для сетей низкого давления или перекачки густых жидкостей;
   • только с задним диском.

1. По расположению установки во время работы :
   • горизонтальные;
   • вертикальные.

1. По величине создаваемого давления воды центробежные насосы бывают:
   • низкого (до 0,2 МПа) давления;
   • среднего (0,2-0,6 Мпа) давления;
   • высокого (от 0,6 Мпа давления).

1. По количеству и расположению всасывающих патрубков :
   • с односторонним всасыванием;
   • с двухсторонним всасыванием.

1. По скорости вращения установки :
   • быстроходные (высокоскоростные) – в этих моделях крыльчатка находится на втулке;
   • нормального хода;
   • тихоходные.

1. По способу вывода жидкости :
   • модели со спиральным выходом – в них водные массы выводятся непосредственно с периферии лопаток;
   • с лопастным выходом – жидкость выходит через направляющий аппарат с лопастями.

1. По своему назначению :
   • канализационные;
   • водопроводные и т.д.

1. По способу соединения установки с приводящим электродвигателем :
   • с помощью привода шкива или редуктора;
   • с помощью муфт.

1. По расположению установки во время работы :
   • поверхностные (наружные) насосы – при работе они располагаются на поверхности земли, а в резервуар (выгребную яму, приямок и т.д.) опускается водозаборный рукав;
   • погружные центробежные модели – такие устройства рассчитаны на погружение в перекачиваемую жидкость;

Виды рабочих колес центробежного насоса

Рабочее колесо – одно из важных частей центробежного насоса. В зависимости от мощности агрегата и места его работы они различаются:

1. по материалу :
   • чугун, сталь, медь применяется для изготовления колес, работающих в неагрессивных средах;
   • керамика и подобные материалы – при работе насоса в химически активных средах;

1. по способу изготовления :
   • клепаные (используются для маломощных насосов);
   • литые;
   • штампованные;

1. по форме лопастей :
   • с прямыми лопастями;
   • загнутые в сторону, противоположную направлению вращению рабочего колеса;
   • загнутые в сторону вращения рабочего колеса.

Форма лопастей влияет на напор воды, создаваемый агрегатом.

Рабочий вал

Это наиболее восприимчивая к повреждениям во время работы часть установки. Он нуждается в точной балансировке и центровке. Материалы, из которых изготавливается вал:

• кованая сталь;
• легированная сталь (для установок, работающих с повышенными нагрузками);
• нержавеющая сталь (для использования в агрессивных средах).

• жесткие (для нормальных режимов работы);
• гибкие (для повышенных оборотов);
• соединенные с валом приводящего электродвигателя (применяются для бытовых моделей насосов).

Принцип действия центробежного насоса, а также схема центробежного насоса одинакова для всех видов агрегатов. Он основан на силовом воздействии вращающихся лопастей на поток перекачиваемой жидкости с передачей ей механической энергии от рабочего механизма. Различия типов установок заключаются в их мощности, создаваемом напоре воды и исполнении.

Преимущества и недостатки

Можно выделить несколько наиболее значимых преимуществ использования роторных насосов:

1. более равномерная, если сравнивать роторные насосы с устройствами возвратно-поступательного типа, подача жидкости в трубопроводную систему (между тем из-за особенностей конструкции роторного оборудования обеспечить полностью равномерную подачу не удастся);
2. обратимость, то есть возможность использования таких устройств как в качестве насоса, так и в роли гидромотора;
3. отсутствие клапанов, что способствует снижению потерь мощности и, соответственно, повышению КПД;
4. высокая производительность благодаря работе на значительно более высоких оборотах, по сравнению с устройствами поршневого типа.

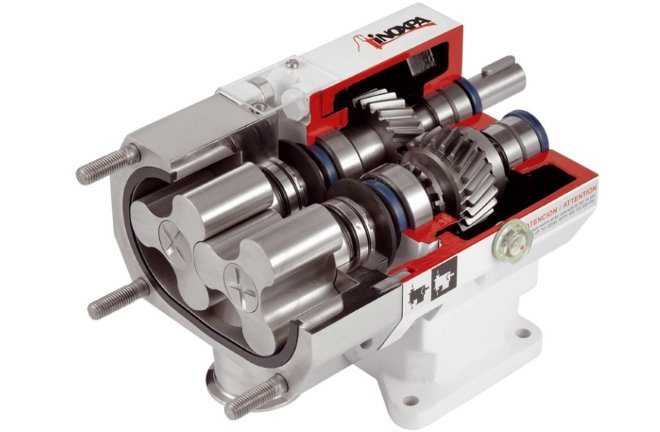

Эффективность процесса перекачивания кулачковым ротационным насосом обеспечивается выверенными допусками между корпусом и ротарами

Если говорить о недостатках, которыми обладает роторный насос, то к наиболее значимым из них можно отнести следующие.

• К среде, перекачиваемой такими насосами, предъявляются высокие требования, так как она не должна препятствовать плотному прилеганию подвижных рабочих элементов к внутренним стенкам корпуса. В частности, перекачиваемая роторными насосами жидкость должна обладать минимальной химической агрессивностью и не содержать абразивных включений.
• Роторный насос имеет более сложную конструкцию, если сравнивать его с устройствами возвратно-поступательного типа, что сказывается как на его надежности, так и на стоимости производства и технического обслуживания.

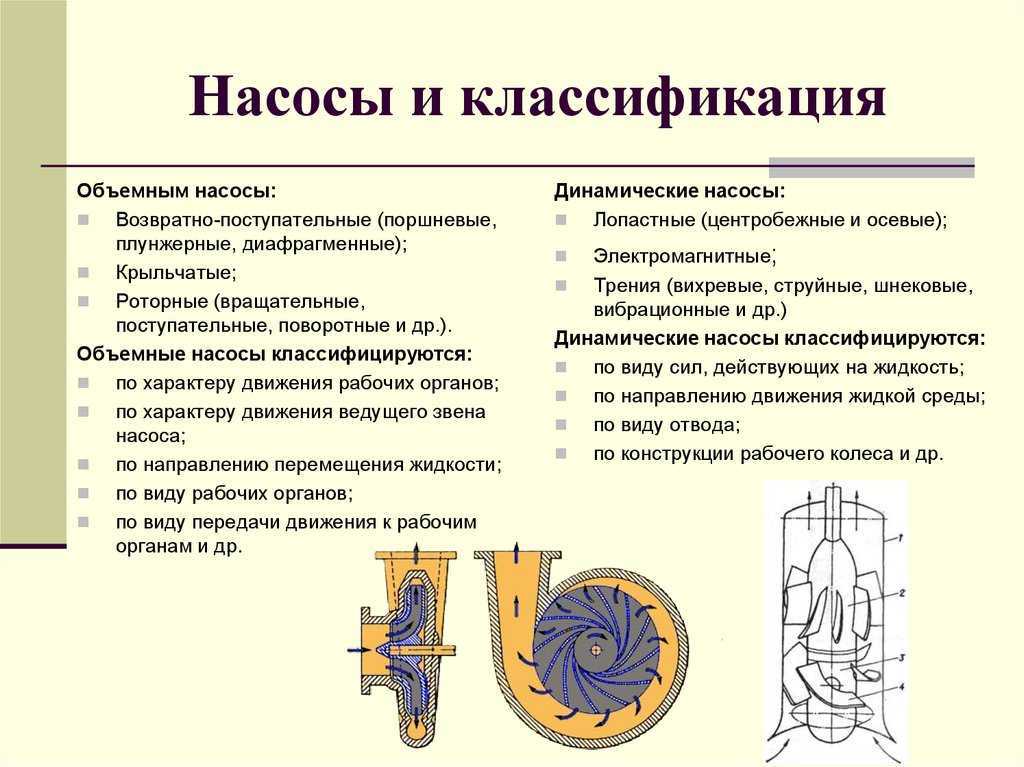

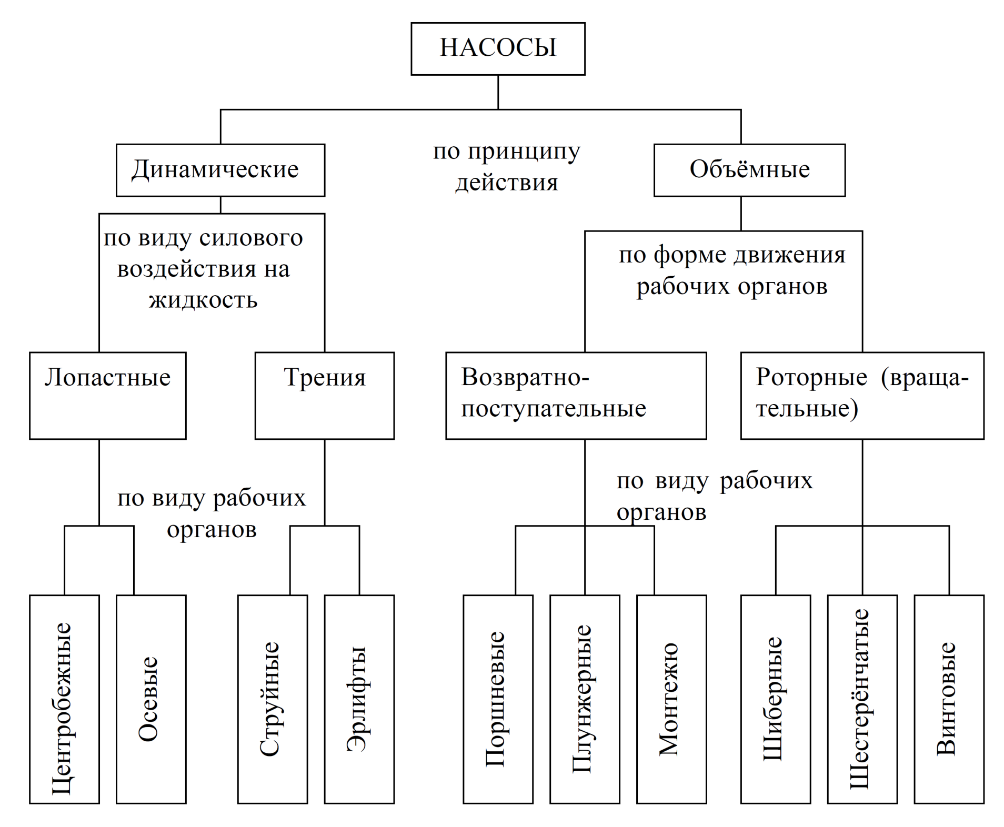

Классификация по принципу действия — по типу рабочей камеры

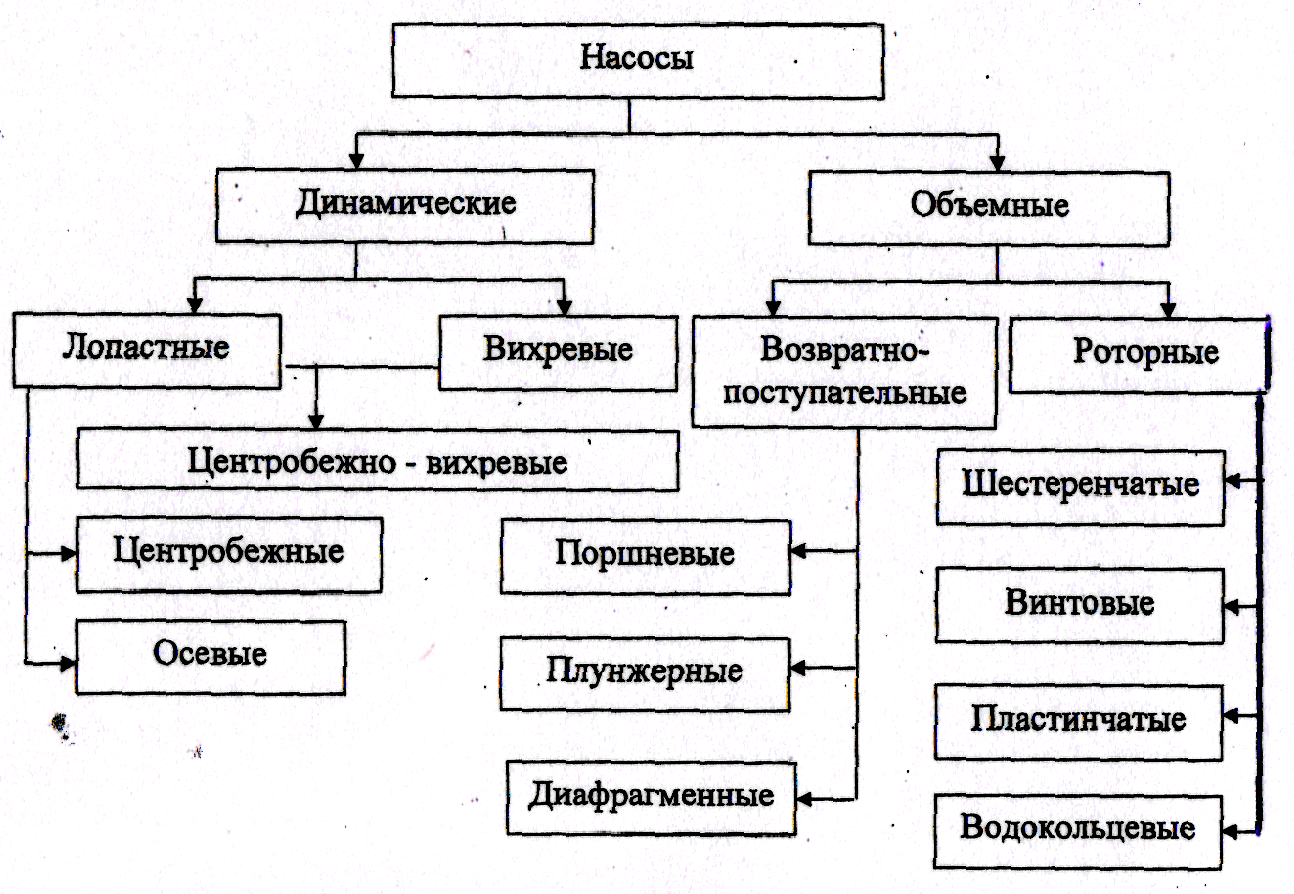

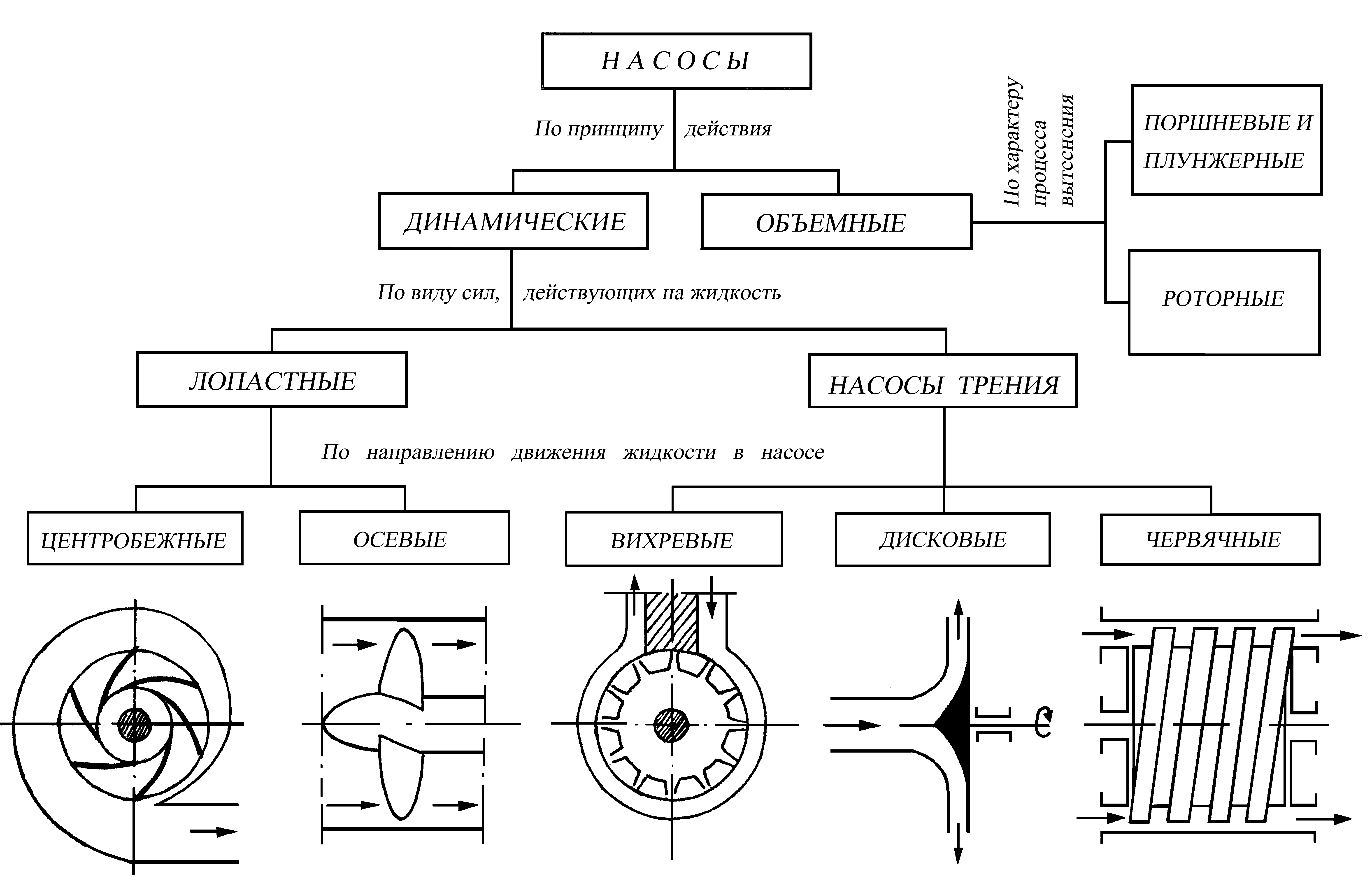

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

1. Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
2. Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

1. Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
2. Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
3. Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
4. Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
5. Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
6. Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

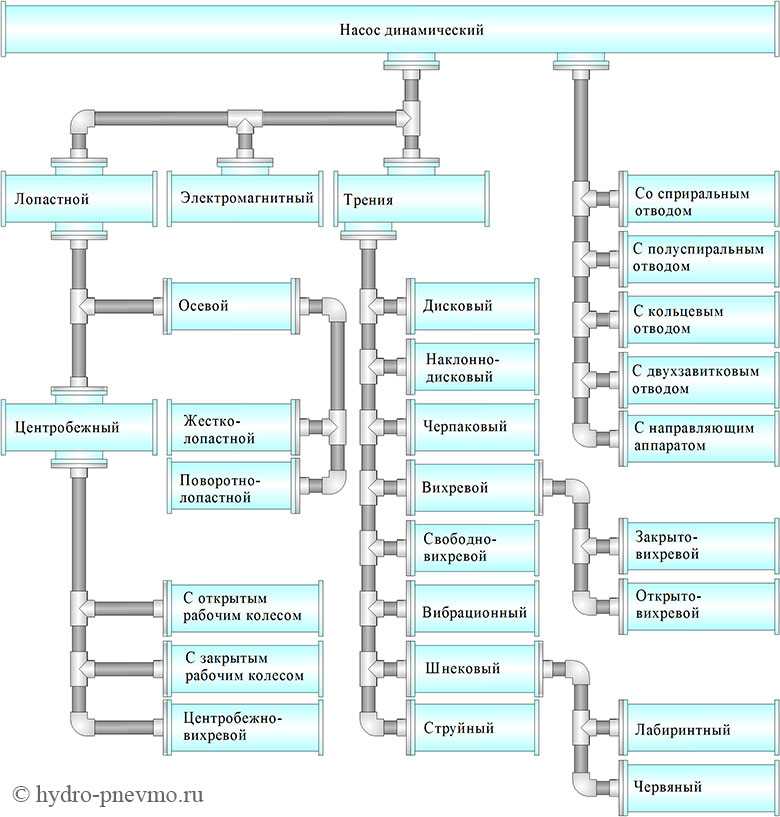

Существует также деление динамических насосов по принципу действия:

1. Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
2. Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
3. Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

• для организации систем водоснабжения на промышленных предприятиях;
• для организации систем водоснабжения жилых кварталов;
• для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

Масляные и топливные насосы

Среди промышленных типов насосов выделяют масляные и топливные устройства, устанавливаемые на двигателях автомобилей и машин и двигателях внутреннего сгорания.

Масляные насосы обеспечивают снижение силы трения между взаимодействующими частями двигателя. Они бывают регулируемыми и нерегулируемыми. В двигателях автомобиля устанавливаются роторные или шестеренные насосы для перекачивания масла.

Топливные насосы устанавливаются в автомобилях в обязательном порядке. Они обеспечивают доставку топлива из бака в камеру сгорания. В зависимости от конструкции топливные насосы бывают: механические и электрические.

Особенности

Как показывает практика, сложности в продлении периода работы связаны с порчей рабочих пластин, повреждаемых при взаимодействии с абразивными частицами, которые находятся в перекачиваемой массе. Создан насос вакуумный пластинчато-роторный для перекачки жидкостей всевозможных типов, он имеет корпус с профилированной плоскостью, с нагнетательными и вбирающими окнами. Среди недостатков стоит отметить снижение показателей надежности во время перекачки масс с инородными включениями и различными примесями. Переносимая среда в ходе работ проходит к напорным патрубкам от втягивающих, при этом на плоскости ротора и корпуса налипают посторонние частицы. Если размеры элементов, имеющихся в жидкости, превосходят максимально допустимый предел, есть вероятность повреждения ротора устройства и внутренней поверхности.

Более совершенной конструкцией обладает насос пластинчатый НПЛ с окнами нагнетания и поглощения на внутренних поверхностях. Данное устройство имеет ротор с пазами, установлены в его полостях специальные пластины, перемещающиеся в радиальном направлении. Недостаток данной конструкции заключается в неравномерном износе поверхности пластин, внутренней крышки, корпуса. Задние рабочие грани и кромки неравномерно изнашиваются из-за перепадов давления в открывающейся камере и напорном канале во время перехода пластины в лекальную область. Помимо этого, стоит отметить повреждения, вызванные попаданием крупных частиц в зазоры между деталями, которые не были задержаны фильтром канала.

Конструктивные особенности

Конструкция роторного насоса может изменяться в зависимости от его типа и назначения. Но некоторые общие конструктивные особенности насосов роторного типа могут включать:

1. Ротор. Может изготавливаться из различных материалов, таких как сталь, чугун, бронза, нержавеющая сталь, полимеры и т.д. Имеет различную форму и количество лопастей, что влияет на производительность оборудования.
2. Корпус. Производится из различных материалов, таких как чугун, сталь, нержавеющая сталь, алюминий, титан и т.д. Бывает односторонним или двусторонним.
3. Уплотнения. Используются для предотвращения утечек жидкости или газа. Могут применяться разные типы уплотнений, такие как механические, жидкостные, сальниковые.
4. Подшипники. Используются для поддержания ротора внутри корпуса и обеспечения его свободного вращения. Применяются различные типы подшипников, такие как радиальные, упорные, конические.
5. Привод. Может быть представлен в виде электрического, гидравлического или пневматического двигателя. Обеспечивает вращение ротора и перекачивание рабочей среды.
6. Крепления и фланцы. Требуются для удобства установки и подключения к трубопроводу.

Схема роторного пластинчатого насоса

Различные конструктивные особенности могут быть использованы для повышения производительности, надежности и долговечности роторного насоса, а также для упрощения обслуживания и удобства эксплуатации.

Принцип работы и виды

Принцип, по которому работают роторные насосы, заключается в следующем. Перекачиваемая жидкость сначала поступает во внутреннюю камеру устройства, из которой она выталкивается вращательными и поступательными движениями, совершаемыми рабочим органом – ротором. Части ротора наряду с внутренними стенками рабочей камеры формируют замкнутое пространство, в которое и попадает жидкость. При уменьшении объема такого пространства, что происходит при движении ротора, жидкость по законам физики выталкивается.

Принцип действия роторного насоса

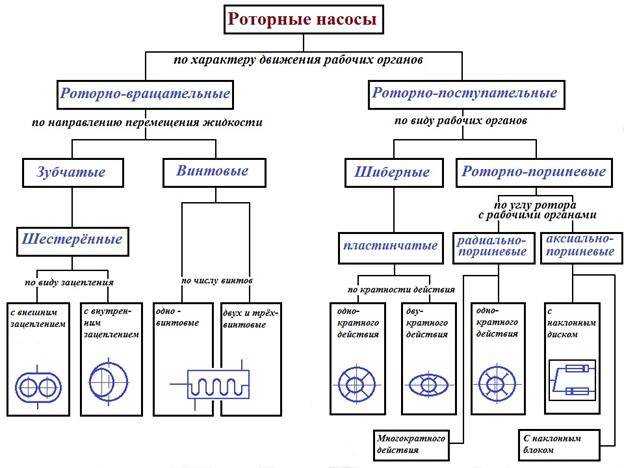

В зависимости от конструктивного исполнения рабочего органа роторные (или ротационные) насосы могут относиться к разным категориям. Кроме того, на различные виды роторные насосы делятся и по типу движения, совершаемого их рабочим органом. По этому признаку выделяют устройства роторно-вращательные и роторно-поступательные. Рабочий орган роторных насосов первого типа, как понятно из их названия, совершает только вращательные движения, а в установках второго типа это движение комбинированное – как вращательное, так и поступательное.

Роторно-вращательные насосы в зависимости от конструктивного исполнения рабочего органа и принципа действия подразделяются на шестеренчатые (зубчатые) и винтовые. В первых рабочая камера формируется внутренними стенками корпуса и зубчатыми колесами, которые делают как с внутренним, так с внешним зацеплением. Изменение рабочей камеры при этом происходит за счет вращения шестерен. Элементами, из которых формируется рабочая камера роторных насосов винтового типа, являются внутренние стенки корпуса и один или несколько винтов. Вращающийся вокруг своей оси винт формирует внутри насоса временные рабочие камеры, которые вместе с транспортируемой жидкостью двигаются вдоль оси винта к нагнетательному патрубку.

Схема роторного пластинчатого насоса

Роторные насосы поступательного типа делятся на шиберные, или пластинчатые, и плунжерные. В устройствах шиберного типа рабочим органом является вращающийся ротор, в продольные прорези на корпусе которого вставляются специальные пластины, называемые шиберами. Ось ротора в таких насосах не тождественна оси цилиндрического корпуса, в котором он совершает вращательное движение. Рабочая камера пластинчатых насосов формируется двумя расположенными рядом шиберами, самим ротором и внутренними стенками корпуса. Чтобы обеспечить герметичность рабочей камеры, создаваемой таким образом, пластины должны плотно прижиматься к стенкам корпуса. Решается такая задача либо за счет центробежной силы, прижимающей рабочую часть пластин к стенкам корпуса, либо за счет специальных приспособлений пружинного типа. Роторные насосы шиберного типа могут отличаться друг от друга конструкцией ротора и оснащаться различным количеством пластин, в зависимости от чего они подразделяются на устройства одно-, двукратного и т.д. действия.

Роторные плунжерные насосы по принципу работы и конструктивному исполнению делят на аксиально- и радиально-поршневые. Их рабочими органами являются плунжеры (поршни), которые совершают одномоментное вращательное и поступательное движение внутри корпуса устройства. Отличие таких роторных машин от обычных поршневых заключается в том, что они могут работать и как насосы, и как гидравлические моторы, то есть обладают обратимостью.

Схема роторного плунжерного насоса

1 Как устроен роторный насос?

Проточная часть роторного аппарата оснащена одним полым диском, который вращается. Этот диск совершает вращательные движения, благодаря чему, перекачиваемая жидкость передвигается от всасывающего до выходного патрубка.

Роторные насосы, оборудованные одним диском, применяют тогда, когда необходима перекачка жидкости, в которой есть твердые частицы. При этом устройства данного типа имеют низкую скорость вращения, что способствует повышению эксплуатационного срока и снижает вероятность поломок. Нередко можно встретить и роторный насос с несколькими дисками, установленными внутри проточной части.

Принцип работы роторного насоса

Насос роторный, благодаря своим конструкционным особенностям, имеет несколько значимых преимуществ:

• его работа знаменуется повышенным уровнем коэффициента полезного действия. При этом КПД не имеет зависимости от степени вязкости перекачиваемой жидкости;
• работа диска способствует эффективному всасыванию твердых частиц вместе с жидкостью;
• устройство способно работать без жидкости, если этому способствуют определенные обстоятельства;
• аппарат запускается даже при условии отсутствия жидкости внутри рабочей камеры;
• эти приборы подходят для очищения нисходящих труб от находящейся в них жидкости. Данная операция возможна, благодаря функции обратного потока, что лишает необходимости, применять второй насос, либо переключать патрубки;
• характеризуются роторные насосы универсальностью. Она обусловливается способностью перекачивать жидкость разного состава, включая воду, загрязненную твердыми частицами и химическими веществами.

Роторный агрегат работает на основе вращения диска, имеющего пологую форму. Диск, которым оборудован насос роторный, соприкасаясь с внутренними стенками устройства, вращается, при этом вращение производится на низких оборотах.

Эта процедура воспроизводит всасывающую линию, и жидкость начинает передвигаться по трубам системы. Управление диском осуществляется за счет мембраны. Проще говоря, диск своими вращениями создает две герметичных камеры, которые разделены между собой. В первую из камер жидкость всасывается и передается во вторую, из которой выталкивается по выходному патрубку к «финишной прямой».

Высокая устойчивость к износам обусловлена в том числе тем, что устройство роторно пластинчатых насосов, сам по себе, не содержит большого количества деталей и элементов. При этом все части можно легко отремонтировать или заменить, так как разобрать и собрать прибор смогут многие. При всем этом насос для воды с ротором способен работать с пятью видами жидких веществ:

1. Вязкие и летучие.
2. Смазочные масляные вещества и жидкость, состав которой отличается высоким уровнем сухости.
3. Жидкие вещества, вызывающие коррозию, так называемая агрессивная жидкость.
4. жидкие отходы промышленной деятельности.
5. Жидкие составы, содержащие вещества абразивного вида.

Общие свойства роторных насосов, их классификация

Общие свойства роторных насосов, их классификация. К насосам, используемым в гидроприводах и других гидросистемах, предъявляются высокие требования, основными принципами которых являются: низкий удельный вес и объем на единицу продукции, высокая эффективность, возможность управления и обратной подачи, а также высокая скорость и надежность. Этим требованиям наиболее полно отвечает роторный насос. Как упоминалось выше, объемные проходы с вращательным или вращательно-поступательным движением обрабатываемой детали ■ Орган-это дисплей.

Закрытие (изоляция) рабочей камеры и ее перемещение. Вытеснение жидкости из рабочей камеры. Основными характеристиками роторных насосов, которые вытекают из особенностей рабочего процесса и отличают их от поршневых насосов, являются: 1.Обратимость, то есть способность роторного насоса работать как гидронасос(гидромотор).Это означает, что жидкость, подаваемая в насос под давлением, вращает ротор и вал. Поршневой насос не имеет этой функции. 2.Огромная скорость. Максимально допустимое значение частоты вращения роторного насоса составляет n =(2-g-5) 10А об / мин. Пределы piji совместимы с большими насосами и малыми насосами от верхнего насоса. Для поршневых насосов, эти значения в несколько раз меньше. 3.Способность функционировать только в чистых (отфильтрованных, свободных от абразивных и металлических частиц) неагрессивных и смазочных жидкостях.

Эти требования к текучей среде обусловлены малыми зазорами в роторном насосе и трением между поверхностями обрабатываемого статора, ротора и дисплея, но они имеют самый высокий класс точности и чистоты. 。 Если первые 2 Характеристики роторного насоса являются преимуществами, то 3-я характеристика ограничивает использование этих насосов. Работа насоса с водой исключена, так как вода вызывает коррозию и приводит к быстрому износу рабочего органа. Рассмотрим классификацию роторных насосов, соответствующую ГОСТ \ 7398-72(рис. 3.18). *В некоторых роторных насосах Ротор одновременно является displacer. In эти случаи*насос должен иметь подвижный элемент, называемый контактором. Это обеспечит необходимое уплотнение рабочей камеры.

Например, в 3-х китовых насосах(см. ниже) Родительский винт является одновременно Ротором и вытеснителем, а 2-е приводные разряды не принимают момент нагрузки и действуют как контактор. Во-первых, приводы выполняют только вращательные движения, а во-вторых, они также совершают возвратно-поступательные движения относительно Ротора одновременно с вращательными движениями. Вращение-роторный насос разделен в шестерню и screw. In шестеренный насос, Ротор и вытеснитель имеют форму шестерни, а жидкость движется в плоскости rotation. In винтовой насос, Ротор которого выполнен в виде винта и одновременно выполняет функцию дисплея, а жидкость в насосе движется вдоль оси вращения винта.

Возможно эти страницы вам будут полезны:

1. Кавитация в поршневых насосах.
2. Прямодействующие поршневые насосы.
3. Характеристики роторных насосов.
4. Гидромоторы.

Циркуляционный насос с мокрым ротором

Циркуляционный насос имеет нечто общее с дренажными помпами. Независимо от типа ротора корпус зачастую изготавливается из латуни, нержавеющей стали, чугуна или бронзы. Ротор выполняется либо из керамики, либо из нержавейки. Рабочее колесо с лопастями располагается на самом роторном валу.

Принцип действия заключается в создании центробежной силы внутри прибора. Вращаясь, ротор заставляет быстро двигаться лопасти, понижая давление в рабочей камере. Это повышает приток жидкости в емкость. Затем перекачиваемая вода повышает давление в резервуаре и благодаря такому перепаду выталкивается наружу.

Что касается устройства с мокрым ротором, то его особенность заключается в том, что лопасти рабочего колеса находятся в перекачиваемой жидкости. При этом вся электрика прибора надежно герметизирована и отделена от прямого контакта с водой.

Востребованным на сегодняшний день является циркуляционный насос с мокрым ротором

Преимущества «мокрого» роторного насоса:

• Из-за своего нахождения в мокрой среде насос не перегревается;
• Жидкость поглощает все звуки вибрации прибора, что делает его работу практически бесшумной;
• Агрегат мало весит и имеет компактные размеры;
• Может долго работать без остановок;
• Прост в монтаже, обслуживании и ремонте.

К недостаткам таких устройств можно отнести только низкий КПД, поэтому такое оборудование редко используется на длинных трубопроводах, где нужна хорошая производительность.

Особенности насосов серии «НВР 220 мото»

Насос (вакуумный, роторный) «НВР 220 мото» имеет много достоинств

Однако важно отметить, что толкатели у него применяются канального типа и не способны похвастаться быстрой прокачкой. Показатель частотности на уровне 2200 оборотов в минуту. Также стоит отметить, что у модели имеется блокиратор со штангой

Фильтр осушки канала в данном случае отсутствует

Также стоит отметить, что у модели имеется блокиратор со штангой. Фильтр осушки канала в данном случае отсутствует.

Центральный блок используется с переходником. Вал у насоса располагается под камерой и способен выдерживать большие нагрузки. Над плунжером установлен только один штуцер. Переходник под роторную коробку в данном случае отсутствует. Также стоит отметить, что модель замечательно подходит для прокачки масел в большом количестве.

Газобалласт

В масляных насосах используются газобалластные механизмы для выброса влажного воздуха, которые подают атмосферный сухой воздух в объем сжатия. Балластный газ способствует тому, что открытие выпускного клапана начнется раньше, чем парциальное давление дойдет до точки росы, после чего происходит выброс как паров, так и газов. Газобалласт уменьшает предельный вакуум и снижает скорость действий, но при этом увеличивается спектр применения устройства.

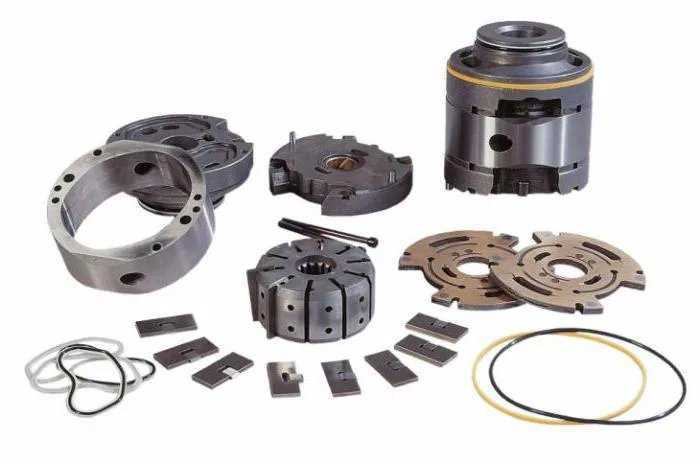

Пластинчатый насос требует применения вакуумного специализированного масла, в котором отсутствуют низкокипящие фракции за счет использования вакуумной перегонки. В местах трения из-за перегрева в ходе работы начинается разложение масла, впоследствии возникают легкие углеводороды. Благодаря им уменьшается вакуум и повышается упругость паров.
