Обустройство канализации в бане своими руками: пошаговое руководство

Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.

Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.

Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.

Использование септиков для стоков из бани

Пошаговое руководство по строительству канализации в бане своими руками

Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.

Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.

По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.

Канализационные трубы в бане

В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.

Строительство канализации в частном доме: схема вентиляции в бане

Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.

Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.

Схема канализации для туалета в бане с септиком и вентиляцией

Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.

Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.

Ливневая канализация в частном доме

Ливневая канализация

Ливневая канализация помогает избежать затопления участка и строений на нем в случае осадков. Система отведения дождевой воды состоит из:

Водостоки с кровли. Это желоба, которые собирают влагу от осадков и через воронки на своих концах сливают ее в сточные трубы
Водные дорожки на грунте или в бетоне. С водосточных труб вода попадает в эти воронки и по ним течет до места сбора. Подобные дорожки нужно делать под небольшим уклоном, чтобы воде было легко стекать
Места для сбора и вывода осадочных вод

Есть три вида ливневой канализации:

Наземная. Рвы, канавы и места водоотведения располагаются над поверхности. Применяется в основном в случае, если объем осадков небольшой и есть архитектурная возможность расположить канализацию
Подземная. При подземной системе, все дренажные элементы, кроме надомных, скрыты под слоем грунта
Комбинированная. При комбинировании систем часть сооружений оставляют над землей, а часть прячут под грунт

Когда вы подобрали вид ливневой канализации, можно приступать к ее строительству.

Монтаж системы отведения дождевых вод

Ливневая канализация

Проектный этап. Проектировать ливневую канализацию можно отдельно от основной и совместно. Необходимо примерно понять какой объем вод нужно будет отводить от участка. Можно обратиться на сайты метеорологических служб и посмотреть статистику за прошлые года.

Далее покупайте необходимые материалы и можно приступать к монтажу. Первой устанавливаете водостоки с кровли. Далее монтируйте водные дорожки и канавки. Лучше делать это одновременно с укладкой, мощением дорожек на участке.

Водные дорожки можно уложить в траншеи. Выкапываете траншею длиной 10-15 сантиметров. На дно засыпаете мелкий щебень или декоративный камень. Поверх укладывать трубы и каналы. Далее система тестируется.

Канализация требует также осмотра, ухода. Ниже рассмотрим обслуживание систем отведения я воды, стоков.

Монтаж сайдинга: пошаговая инструкция обустройства фасада своими руками. Онлайн-калькулятор для расчета необходимых материалов (Фото & Видео) +Отзывы

Подключение канализационной системы

Чтобы любая из автономных систем канализации функционировала необходимо ее правильно подключить: сделать разводку внутри дома и снаружи. Прежде чем начинать прокладку труб нужно спроектировать разводку, это можно сделать самостоятельно или обратиться к профессионалам. Автономная канализация своими руками — отличный способ сэкономить деньги и сделать все именно так, как хочет владелец дома.

Советы по подключению и эксплуатации канализации:

Вместимость канализационной системы рассчитывается исходя из количества проживающих людей.
Прежде чем начать работы необходимо ознакомиться с нормами САНПИН и СНиП по установке канализации.
Все трубы должны быть герметичными.
Для внутренней канализации используются пластмассовые трубы, которые соединяются фитингами.
Для создания внешней канализации можно использовать асбестоцементные, пластиковые или чугунные трубы.
Трубы стоит укладывать так, чтобы было как можно меньше углов.
Трубы внешней разводки нужно утеплить, чтобы они не промерзали в зимнее время.

Итак, чтобы правильно произвести монтаж автономной канализации для частного дома необходимо выбрать подходящий вид системы, произвести земляные работы, организовать место скопления отходов, правильно устроить трубопровод.

Более подробно ознакомиться с данной темой можно посмотрев видео об установке автономной канализации.

https://youtube.com/watch?v=EuK4dXlJ4DE

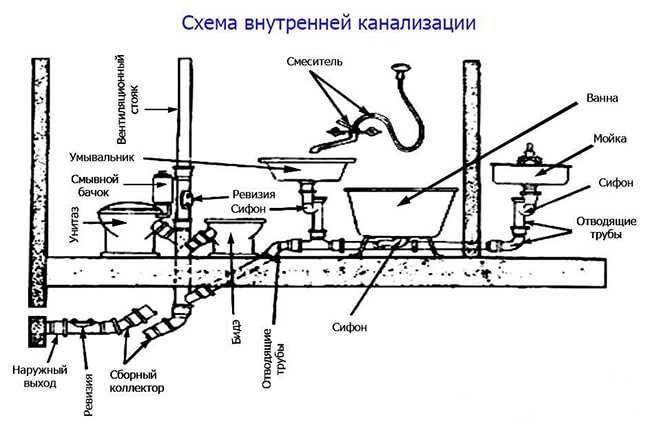

Разводка внутренней части

Подробно про основные этапы:

Сначала нужно определиться, где и какие приборы будут установлены. В зависимости от их количества и назначения выбирают диаметр канализационной трубы.
Разметка внутренней магистрали. По стене или по полу размечается направление нитки от низшей точки к высшей. Производят замеры кусков для сборки.
Перед тем как начать собирать, устанавливают кронштейны, в которые затем будут вставлены трубы.
Непосредственно сборка трубопровода путем присоединения их друг к другу холостым концом в раструб. Перед тем как их вставлять, резинки обильно смазывают моторным маслом. Во время сборки желательно использовать отвод в 45 градусов, а не в 90, так как угол поворота у первого гораздо мягче. Для присоединения приборов используют прямые и косые тройники. Следует помнить, что канализационная труба не статична: то сужается, то расширяется. Поэтому на вертикальном участке обязательно устанавливается компенсатор. Также через каждые 5 метров на проблемных местах и поворотах нужно проложить прочистные ревизии. Это специальные фитинги с откручиваемой крышкой, через которые осуществляется чистка заторов.
Обязательным условием надежной работы слива является его проверка после монтажа. Проверить стыки можно при помощи пролива всей системы. Собрав все коленья и тройники, в последний вставляют шланг и подают воду под небольшим давлением. Если все сделано правильно, то стыки останутся сухими, а вся вода уйдет во внешнюю часть линии (водосток).

Подключение дома к центральной канализации

Канализация в частном доме

Большинство централизованных систем находятся в собственности муниципалитетов. Подключение к таким коммуникациям можно осуществлять только с разрешения властей. Самостоятельное подсоединение может быть наказано вплоть до ощутимых штрафов.

Если вы решили «врезаться» в городскую инфраструктуру для этого нужно соблюсти ряд условий:

Проверка документации на дом. Технический паспорт, кадастровый паспорт участка, договоры с поставщиками энергии и воды должны быть актуальными. Если чего-то нет или необходимо обновление, обратитесь в соответствующие службы
Разработка сопроводительной документации для подключения. Необходим проект подсоединения дома к системе. Обратитесь в Горводоканал или другую организацию, которая обслуживает коммуникации. Сотрудники сами сделают вам план, безусловно, за вознаграждение
Согласование. После того как проект подключения готов, нужно согласовать его со всеми заинтересованными сторонами: архитекторы, автоинспекция, поставщики электроэнергии и водоснабжения. Нужно получить печать о согласовании на проект
Подготовка процесса «врезки». Нужно сделать общий канализационный вывод из дома и подвести его к месту подключения. Вся внутренняя канализационная система должна быть уже к этому моменту готова
Подключение. Вызовите специалиста организации и бригаду подключения. Бригада проводит подключение, специалист при этом присутствует
Заключение договора. Обратитесь в компанию, которая обслуживает трубу, к которой было осуществлено подключение. Заключите с ними договор на водоотведение

У центральной канализации есть ряд преимуществ. Прежде всего, это то, что обслуживать, ремонтировать сточную инфраструктуру вам не придется.

В случае подключения к централизованной канализации, вы будете платить каждый месяц за водоотведение, обслуживание коммуникаций. По сути дела это платеж за коммунальные услуги.

Обеспечив дом надежным отводом сточных вод, нужно подумать и об отведении дождевой воды.

Обогрев теплицы: виды отопления, пошаговые рекомендации обустройства своими руками (20 Фото & Видео) +Отзывы

Устройство

Для установки септика на участке потребуется подготовка котлована. Его размеры будут определяться габаритами выбранной модели септика и особенностями грунта. Если почва очень подвижна, то размеры котлована следует увеличить на 25-40 см по каждому измерению.

Этот запас позволит залить бетонный короб для механической защиты септика. По глубине котлован следует рассчитывать так, чтобы горловина установленного септика оказалась вровень с уровнем земли.

Глубина траншеи под канализационную магистраль должна быть менее 70-80 см. Это позволит уберечь ее от промерзания. При этом следует учитывать рельеф местности. Если дом расположен много выше септика, то траншея возле фундамента должна быть более глубокой. Минимальное расстояние до фундамента здания – 5 м.

Магистральную трубу следует укладывать под небольшим углом в сторону септика. Для этого оптимальное увеличение глубины траншеи должно составлять порядка 3 мм на 1 м. Такой наклон обеспечит беспрепятственное прохождение стоков. При меньшем уклоне есть появления заторов.

Превышение указанного уклона может привести к тому, что вода будет слишком быстро стекать в септик, не успевая унести с собой фекальные массы. Это тоже чревато затором.

Чтобы было легче контролировать глубину траншеи, стоит заранее подготовить деревянный брус с делениями. Наносятся деления для определенных расстояний от фундамента. К примеру, на двух метрах от дома глубина должна быть 800 , на четырех – 806 и т.д.

По мере удаления от дома, глубина должна всегда возрастать. Ее уменьшение на каком-либо участке недопустимо. Даже небольшой «горб» приведет не только к затруднению стока, но и к появлению воздушной пробки, что еще более ухудшит ситуацию.

Затруднить сток могут и повороты магистрали. По мере возможности их следует избегать. Если же обойтись без изгиба не получается, следует организовать поворот максимально возможного радиуса. В точке поворота желательно устроить ревизионный колодец.

Особое внимание глубине канализации следует уделять, если она проходит под автостоянкой или дорогой. В этом случае ее стоит увеличить на несколько десятков сантиметров. Чтобы труба не проседала в грунте, дно траншеи необходимо уплотнить песчаной подушкой

Толщина подушки – 10-15 см

Чтобы труба не проседала в грунте, дно траншеи необходимо уплотнить песчаной подушкой. Толщина подушки – 10-15 см.

Для средних и холодных климатических зон канализационная магистраль должна быть утеплена. В качестве утеплителя могут применяться полотна из пенополиуретана или вспененного полистирола с экранирующим слоем из фольги.

Особо тщательного утепления требуют люки в ревизионных колодцах и коллекторы. При достаточно мягком климате утепление выполнить лишь для верхней части трубы.

Элементы внутренней канализационной сети должны сводиться в общий стояк, выполняющий функции коллектора. Оптимальное место укладки горизонтальных участков труб – в стяжке пола. При этом желательно придать трубе небольшой наклон.

Использовать колена с поворотом 90 градусов в системах канализации не рекомендуется. Повороты трубы лучше организовать с помощью нескольких отводов под 30 или 45 градусов.

Устройство и принцип работы септика

Очищающим устройством в садовой канализационной системе является септик.

Принцип работы данного устройства заключается в сборе всех внутренних канализационных стоков, их фильтрация и вывод отфильтрованных отходов через внешние канализационные трубы.

Септик для дачи – это своеобразное улучшение выгребной ямы. Но отличие заключается в том, что в септике все отходы очищаются от вредных веществ с помощью анаэробных бактерий, а затем выводятся в почву.

Существует большое количество септиков: от канализации на кольцах и до обычных бетонных коробок. Вы можете сделать очистное сооружение самостоятельно, а можете приобрести в магазине септик под ключ – тут ограничения в выборе нет.

Обустройство канализации на частном участке

Также, как и внутри здания вам понадобиться специально подготовленная схема с учетом материалов, их размеров, условий грунтовой структуры.

В таком случае можно выбрать один из наиболее подходящих типов, как будет устраиваться автономная канализация в частном доме на улице. Возможно обустройство накопительного резервуара без дна либо традиционного септика (заранее определитесь сколько будет его объем), подвергающегося регулярной очистке. Рассмотрим способ прокладки трубопровода на улице и установку каждого типа приемного устройства слива. Об этих методах рассказывается в нашем видео.

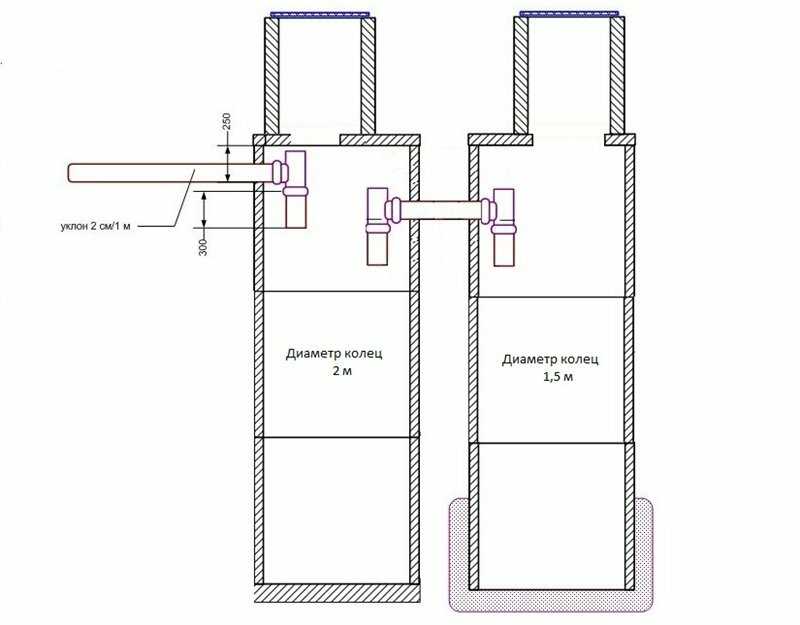

Многокамерная канализация в частном доме

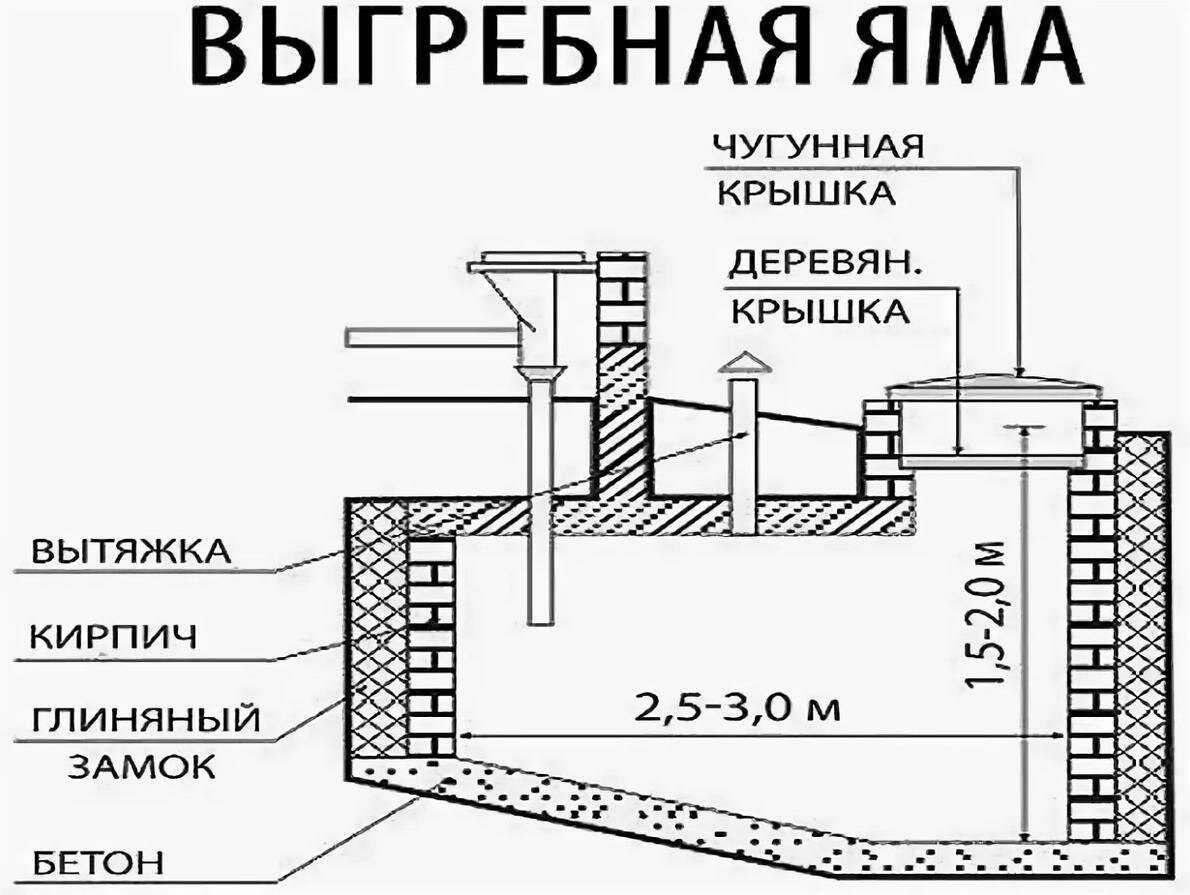

Выгребная яма

Накопительная емкость без дна представляет собой колодец для канализационной коммуникации, глубина которого обычно порядка 2,5 метров. Стенки этой конструкции могут укладываться кирпичом или бетонными кольцами. Если правильно реализовывать похожий план конструкций, необходимо убедиться, что уровень грунтовых вод находится достаточно низко, ведь если их глубина небольшая, возможно загрязнение источников водоснабжения, находящихся в близи 50 метров. Именно поэтому в последнее время такие инженерные конструкции применяются реже, дабы не рисковать. Ее внешний вид показан на фото.

Самодельная выгребная яма

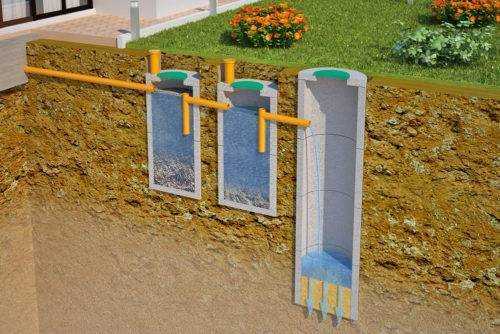

Устройство септика

Септик, в отличие от предыдущего резервуара отличается герметичностью и может иметь как одну, так и две камеры. Сделать правильно установку этого устройства стоит на бетонную подушку в вырытый котлован, но его необходимо регулярно очищать. Существует специальный проект подобной укладки.

Такое приспособление чаще делают для того, чтобы обустроить туалет в частном доме на улице, применяя при этом пластиковую либо металлическую емкость. В сети есть масса видео и фото на эту тему.

Монтаж по этапам

Теперь, когда все особенности обеих конструкций рассмотрены, выполняется прокладка канализации на улице. Сначала подробно изучается инструкция, а затем переходят к ее реализации.

Разводка канализации в частном доме на участке будет проводиться от дома в предварительно обустроенный колодец, при этом уже должно быть.
Выбрав материал для накопительного резервуара, подготавливаем к нему котлован. Делаем отверстие в земле немного больше, чем сама конструкция. В нашем случае обустраивается пластиковый септик, поэтому процедуру укладки его делаем при помощи канатов.
Затем обсыпаем щебнем, гравием и слоем грунта, чтобы уплотнить. Приступаем к подготовке траншеи, глубина ее более 70 см. Желательно делать ее прямой без поворотов, чтобы не образовывалось застоев фекалий и других остатков в трубах.
Далее стоит сделать правильно : укладываем трубы под уклоном от выходной гильзы из фундамента в деревянном доме. Септик уже должен иметь отверстие для входа канализационного трубопровода. При некотором недопонимании посмотрите видео.
Все места стыков соединяются при помощи специальных манжетов на хлест, затем соединяется получившаяся конструкция и септик между собой, и место отверстия смазывается специальным сантехническим герметиком.
Вся систем должна быть испытана. Для лучшего результата стоит набрать полную ванну воды, а затем слить ее. Пока вода будет стекать понаблюдайте за состоянием, каким обладают , они не должны подтекать.

Если все хорошо, и трубы остались сухими, можно смело закапывать траншею. Если переживаете, что в зимнее время трубопровод может замерзнуть, дополнительно утеплите его и хорошо теплоизолируйте канализационный колодец.

В противном случае нужна дополнительная глубина. На данном этапе вопрос, как считается решенным. В завершении публикации рекомендуем посмотреть видео ролик. Обязательно используйте свой проект для проведения системы.

Септики с биологической очисткой

Резервуары септиков могут быть не только бетонными. Огромной популярностью пользуются и пластиковые септики заводского изготовления, являющиеся, по сути, станциями биологической очистки. Они представляют собой цилиндрические или прямоугольные ёмкости самого разного объёма. Форма здесь особой роли не играет.

Преимущества СБО

Самым ценным качеством септиков данного типа, является тот факт, что они не нуждаются в услугах ассенизаторной машины. В некоторых моделях требуется механическая доочистка, но выполняется она намного реже, чем приходится освобождать от осадка обычный отстойник.

К тому же для его откачки нужна не ассенизаторная машина, а всего лишь насос:

Принцип работы биосептиков может несколько отличаться, но суть одна: основную работу по очистке твёрдых осадков выполняют бактерии.
При этом нет никакого запаха, что позволяет располагать септики максимально близко к дому. Это очень даже актуально в тех случаях, когда прилегающий к дому или коттеджу земельный участок очень мал.
Основным преимуществом станций биологического типа, является более качественная очистка стоков, которая близка к ста процентам.
В результате переработки твёрдых масс бактериями, получается всего лишь ил, который может использоваться в качестве удобрения для растений.

В общем, СБО имеют сплошные плюсы, и лишь один минус – высокую стоимость. Однако если подсчитать затраты на устройство фильтрационного колодца и регулярную очистку обычных отстойников, становится понятно, что со временем она окупается с лихвой.

Подбор биосептика осуществляется, исходя из количества пользователей. Он может быть индивидуальным, то есть, рассчитанным на одну семью. Но в коттеджных посёлках могут быть установлены и коллективные септики, что всегда получается дешевле. Можно сделать общий септик на два-три дома – это уже каждый решает сам.

При подборе модели, важно не ошибиться с её объёмом. Он должен превышать троекратный суточный объём стоков — в противном случае, эффективность работы станции сильно снижается. Для дачных домов, используемых сезонно, производители предлагают унифицированные модели, которые при регулярном поступлении сточных вод работают в полноценном режиме, а в период затишья – как обычный отстойник

Для дачных домов, используемых сезонно, производители предлагают унифицированные модели, которые при регулярном поступлении сточных вод работают в полноценном режиме, а в период затишья – как обычный отстойник.

Автономная канализация Топас, модель 5ПР с дренажным насосом

Есть модели, специально предназначенные для эксплуатации в условиях высокого уровня грунтовых вод. Они комплектуются дренажным насосом, который автоматически включается при заполнении ёмкости, и не даёт возможности стокам вытекать через верх. Приставка «ПР» в маркировке модели, означает принудительное водоотведение. Септики данного типа можно использовать абсолютно в любых условиях.

Эксплуатация биосептиков

При всех достоинствах септиков с биологической очисткой, они требуют определённого технического обслуживания.

У каждого производителя свои требования, но чаще всего, в них входят такие пункты:

В секции первичного отстоя есть фильтр для крупных фракций. Раз в 30 дней его нужно промывать сильной струёй воды.
С периодичностью раз в два года промывается и фильтр компрессора, а так же меняется его мембрана.
Очистка отстойника насосом производится не более 3-4 раз в год. При этом ил не удаляется полностью – третья часть его объёма должна остаться, что обеспечивает оптимальную работу септика.
Раз в два года промывается и камера станции, для чего вся жидкость из неё выкачивается, а со стенок удаляется налёт.

В процессе эксплуатации могут потребовать замены пластиковые крепёжные элементы. Поэтому ими желательно запастись ещё в момент покупки септика.
