Колодец дренажный: разновидности, функции + фото и видео

Где расположить дренажный колодец

Что касается смотрового колодца, то его обычно располагают за пару метров от нижнего (или условно нижнего) угла жилой постройки, которую опоясывают дренажными трубами. В таком колодце чаще всего получается три врезки для труб: двух дренажных и одной сливной (эта труба может сливать воду в канализацию, водоём, в рыхлый грунт вниз по косогору или в дренажный колодец другого типа). Он может быть очень маленьким, и тогда для проверки его состояния достаточно иметь крошечный съёмный лючок и щуп для ила (наподобие автомобильного, которым измеряют уровень масла).

Коллекторный колодец необходим, если почва глинистая, плохо впитывает воду. Располагают его за пару метров от нижнего (или условно нижнего) угла участка или за ним, кооперируясь с соседями. Сразу предусматривают, как безопасно спускаться в колодец в аварийной ситуации. Скажем, идёт ливень, а в сливном отверстии застрял мешком с мусором, как быть? Также выясняют, какой полезный объём необходим коллектору (практика показывает, что лучше сразу брать с запасом).

Объем коллекторного колодца не должен быть маленьким Источник vi.decorexpro.com

Тампонажный колодец обычно обустраивают после септика, если поблизости нет канализации или другого места слива, а объёмы слива бытовых или моющих стоков невелики (порядка 1 м³ в сутки). Бетон для такой конструкции практически непригоден – лучше брать композит, металл, пластмассу. Перед засыпкой такой колодец обкладывают мягким материалом, защищая от повреждения глыбами камней и щебня, а после засыпки перфорируют, просверливая отверстия в нижней части изнутри.

Основные принципы устройства системы

Для любой инженерной системы очень важен этап проектирования. Обустройство дренажа начинается с того, что надо найти самую высокую точку участка. И уже относительно нее будет выстраиваться вся схема будущей системы. На практике же от этой точки следует прокладывать траншею. Она должна идти с уклоном (в диапазоне 2−5 см, не больше) на глубину в 2 м, где будут заложены трубы.

Какой бы ни была система, смотровые колодцы всегда устанавливают там, где находятся узловые соединения, в то время как поворотные следует устраивать в угловых точках. Накопительный или фильтрующий типы должны быть конечной точкой системы. К ним и ведут все трубы, проложенные с уклоном. Для этой системы рекомендуется покупать специальные трубы из гофрированного ПВХ или полиэтилена. На них сделана перфорация — этого требуют условия эксплуатации системы. Такие трубы легко монтируются, что является одним из важнейших их преимуществ.

Чтобы обеспечить правильную работу канализационной системы в целом, следует провести определенную подготовку:

• На дне траншеи устраивают своего рода «подушку» ­- слой песка толщиной 5 см, который нужно тщательно утрамбовать.
• Дно и стенки канавы следует закрыть геотканью, которая в этом случае выполняет функции фильтра, и это предотвращает заиливание системы.
• Следующим слоем (его толщина должна составить 10 см) засыпают щебень, а поверх укладывают перфорированную трубу. Еще раз проводится засыпка щебня, и затем этот слой опять закрывают геотканью, чтобы получился своего рода «слоеный пирог». На финальном этапе насыпают слой земли, который в свое время выбрали при устройстве траншеи.

Установка дренажа для септикасвоими руками

Упрощённо, дренажные конструкции – погруженный в грунт резервуар без днища, вода из которого через гравийный фильтр уходит в землю. Это может быть как классический колодец, так и его горизонтальный аналог (инфильтратор) либо большое инфильтрационное поле из множества труб-дренов. Все дренажные конструкции можно купить в готовом виде либо сделать своими руками из различных стройматериалов.

Классическая колодезная конструкция

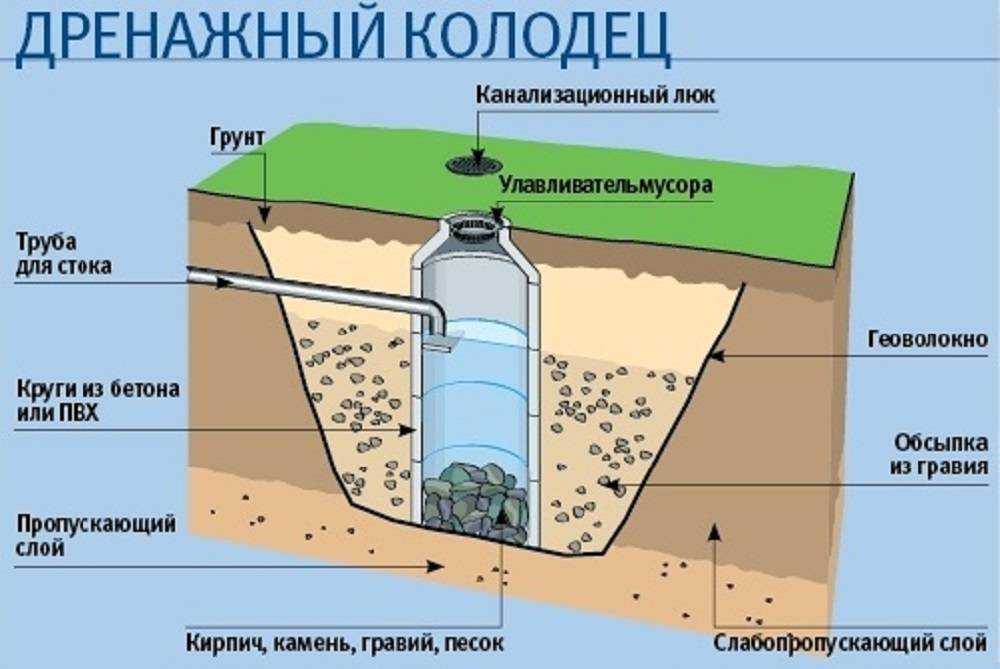

Фильтрующий дренажный колодец для септика – это некое подобие обычной выгребной ямы. Только в него попадают уже очищенные стоки. Эффективность доочистки этой конструкции высока, но лишь на песчаных грунтах. Если на участке присутствуют глины, то копать яму для дренажа придется глубже глинистого слоя. В противном случае вода не будет уходить в почву.

Схема септика с дренажным колодцем из ж/б колец

Колодезную конструкцию с дренированием можно сделать из:

• кирпича;
• автопокрышек;
• железобетонных колец;
• полимеров (готовых пластиковых корпусов).

Первый вариант прослужит меньше всего. Кирпичная кладка под воздействием воды обязательно начнет разрушаться, но ее достаточно легко можно отремонтировать. Старые покрышки от автомобилей дешевы и просты в монтаже. Однако если резину разъест, то отремонтировать колодец будет практически невозможно, придется полностью его переделывать.

Кольца из железобетона долговечны и широко распространены из-за своей дешевизны. Но они тяжелы и при их установке потребуется привлекать кран. Пластиковое изделие является самым дорогим в этой линейке. Зато его смонтировать можно даже в одиночку без привлечения грузоподъемной техники.

Классическая канализационная система загородного дома: две герметичных емкости и дренаж

Технология монтажа дренажного колодца для септика выглядит следующим образом:

1. Выкапывается котлован глубиной в 3–5 метров и шириной под размер устанавливаемой конструкции.
2. На дне ямы формируется фильтр из щебня толщиной 30–50 см.
3. Монтируются стенки колодца.
4. Подсоединяется ввод канализационной трубы из дома.
5. Конструкция накрывается крышкой.
6. Производится обратная засыпка грунта.

Крышка должна иметь люк, чтобы можно было осматривать колодец и по мере необходимости выполнять его обслуживание. Сверху резервуар надо присыпать почвой на полметра, иначе зимой стоки в нем замерзнут, не успев уйти в грунт. Если морозы бывают сильные, то лучше дренажный колодец вместе с септиком дополнительно утеплить плитами из пенополистирола.

Инфильтратор – горизонтальный колодец

Если грунтовые воды залегают близко к поверхности, то колодезный дренаж малоэффективен. Необходимо устанавливать инфильтратор, который конструктивно напоминает половину трубы, уложенную горизонтально. Сверху корпус, а снизу вместо дна обширный дренирующий фильтр из щебня.

Инфильтрационное устройство доочистки можно:

1. Приобрести в виде готового комплекта заводского исполнения.
2. Сделать своими руками из больших гофрированных труб из пластика.

Готовое изделие обойдется дороже, однако устанавливать его проще простого.

Септик с дренажным колодцем – необходимая система для каждой дачи и частного дома

Во многом выбор между гравием и щебнем при устройстве дренажного колодца септика зависит от наличия и дешевизны материала в той или иной местности. Применять рекомендуется щебенку фракцией в 2–4 см. Камень большего размера тяжел, и кидать его лопатой будет трудновато. А более мелкие фракции спрессуются и не будут пропускать воду.

Где лучше всего расположить дренажный колодец на участке

Прежде всего отметим:

Не стоит экспериментировать с составлением схемы дренажных магистралей, расчетными характеристиками и определением места положения колодцев. Эту работу лучше доверить специалисту, в противном случае эффективность работы дренажа может существенно снизиться, а в некоторых случаях и вовсе усугубить ситуацию.

Расположение на участке и его место в дренажной системе зависит от типа колодца:

• водоприемные колодцы должны располагаться на самом низком участке территории;
• ревизионные – в местах соединения дрен и на прямолинейных отрезках дренажной магистрали;
• поворотные колодцы устанавливают в случае изменения направления или угла наклона дренажного трубопровода.

Место и глубина установки поглотительных дренажных колодцев должно полностью исключать возможность попадания стоков в места забора питьевой воды. Другими словами, заглублять поглотительные колодцы следует ниже точек забора питьевой воды.

В таблице приводится соотношение между диаметром дренажных труб и расстоянием между ревизионными колодцами на прямолинейных участках дренажной магистрали.

Диаметр дренов, мм	Расстояние между ревизионными колодцами, м
150	35
200-450	50
500-600	75
700-900	100
1000-1400	150
1500-2000	200
более 2000	250-300

Из чего и как правильно сделать?

• железобетон;
• пластик.

Под дренажник из бетонных колец укладывается подушка, выступающая в роли фильтрации. Она имеет толщину до 500 мм и состоит:

• из песка;
• гравия средней фракции;
• щебня.

Монтаж бетонных колец выполняется строго в вертикальном положении. Сверху коллектор оборудуется люком.

Пластиковые колодцы. Такие изделия отличаются небольшим весом, простой конструкцией и высокой прочностью. По внешнему виду это гофрированная труба, лоток с патрубками, горловина, пластиковая крышка и удлинитель, это что касается сборной конструкции. Есть и монолитная. Она намного прочнее на сжатие.

Плюсы бетонной и пластиковой системы для дренажа
Из бетонных колец	Плюсы: Благодаря высокой прочности возможность монтажа на большую глубину. Высокая стойкость к агрессивной среде. Простой и быстрый монтаж. Целостная структура кольца. Высокая устойчивость к движению грунта. Водонепроницаемость. Продолжительный срок. Возможность заказа разных диаметров. Армированная структура кольца придает высокую прочность
Из пластика	Плюсы: Минимальный вес. Несложный монтаж. Материал не подвергается коррозии, поэтому обеспечивается продолжительный срок. Имеет маленькие размеры. Нет необходимости привлекать специальную технику для установки. Герметичная конструкция обеспечивает экологически чистую обстановку на дачном участке. Всегда можно нарастить сооружение в высоту. Благодаря гофрированной поверхности, конструкция хорошо удерживается в почве

Как правильно подобрать насос для откачки дренажных вод

Погружной насос необходим для обслуживания любого типа дренажных колодцев. В зависимости от конструктивных особенностей колодца могут использоваться и стационарные, и переносные агрегаты.

Оптимальным вариантом для продолжительной работы является погружной поплавковый дренажный электронасос с небольшой производительностью, но большим запасом мощности. Если откачка дренажных вод носит периодический характер, целесообразно использовать мощный, высокопроизводительный агрегат.

Для эффективного удаления отложений из всех типов колодцев используются следующие модификации насосов:

• грязевые;
• погружные;
• фекальные;
• центробежные;
• песчаные;
• гидравлические.

Независимо от названия, насос должен обеспечивать не только откачку воды, но и удаление ила, песка и небольших твердых предметов.

Работы по очистке дренажных колодцев производятся в следующей последовательности:

1. С помощью грязевого насоса из резервуара откачивается вся вода.
2. Водяной насос мощной струей под высоким давлением подает в емкость чистую или отфильтрованную воду.
3. Мощный грязевой насос, работающий одновременно с водяным, откачивает из резервуара воду, насыщенную отложениями.

Даже при ручном способе очистки, необходимо предварительно откачать воду из колодца.

Виды дренажных колодцев

Современная дренажная система представляет собой сложную инженерную систему, в состав которой входят различные виды дренажных колодцев.

По назначению их можно разделить на следующие типы:

• Поглотительные колодцы
• Смотровые колодцы
• Накопительные колодцы

Поглотительные колодцы предназначены для отвода воды в почву. Устраиваются в случае отсутствия возможности подключиться к централизованным системам канализации, а также на участках, где невозможен сброс стоков на рельеф.

Такие колодцы не имеют дна, а в случае глубокого залегания водоприемных слоев грунта оснащаются специальными дренажными скважинами.

Смотровой колодец

Смотровые колодцы применяются для обеспечения контроля состояния дренажной системы, выполнения профилактических работ, в частности, промывки трубопроводов. Такие колодцы могут иметь специальные пескоприемники, в которых происходит накопление наносного грунта, содержащегося в дренажных водах.

Монтаж дренажного колодца такого типа должен выполняться на ровных участках системы через каждые 30 метров и в местах соединения нескольких дрен. Не лишним будет такой колодец и в местах поворотов дренажных трубопроводов.

Накопительные колодцы устраиваются в случае необходимости сбора дренажных вод для последующего их применения в технических целях. Возможно устройство таких колодцев на участках с глубоким залеганием водоприемных слоев грунта, в условиях которых невозможен отвод воды в почву. Конструктивно, представляют собой герметичную емкость.

Конструктивные особенности каждого вида колодцев и рассмотрим более подробно.

Смотровые колодцы

В связи с тем, что основным предназначением колодцев такого типа является доступ к дренажным трубопроводам с целью их промывки, устройство данного сооружения является самым простым.

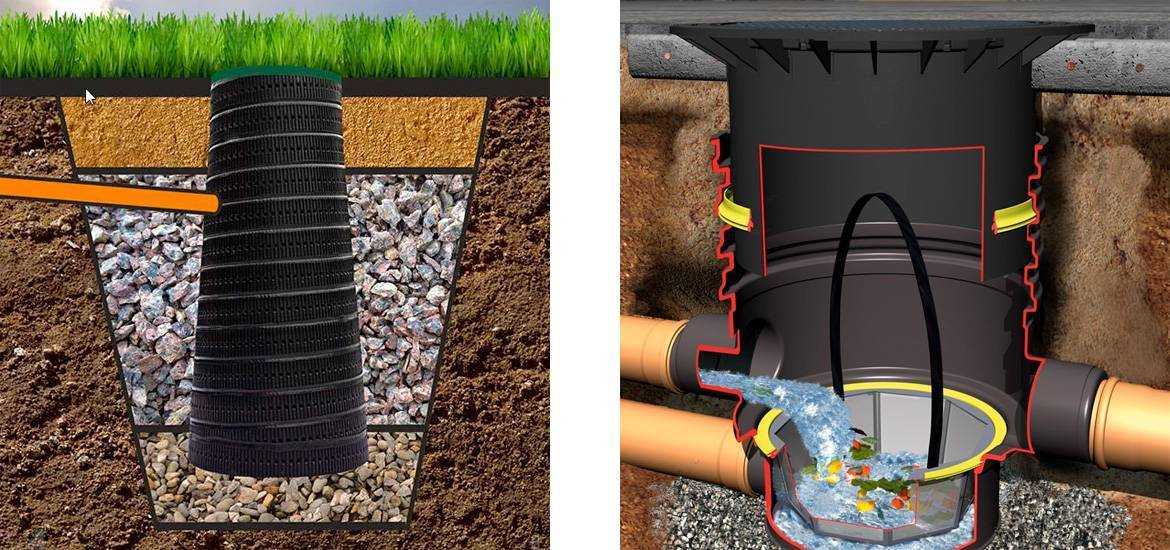

Смотровой колодец из пластиковой гофротрубы

Поэтому, выполняя проектирование дренажной системы, следует предусмотреть устройство подобных колодцев из пластиковых гофротруб. Сейчас без затруднений можно приобрести такие трубы диаметром до 2200 мм, хотя для промывки хватит и гофротрубы на 465 мм.

Применение такого материала значительно упрощает монтаж колодца, да и по экономическим соображениям вполне оправдано.

Монтаж осуществляется следующим образом:

• Гофротруба отрезается по глубине будущего колодца
• В местах входа дренажных труб прорезаются отверстия соответствующего диаметра, соединение выполняется с применением специальных резиновых уплотнений.
• Дно колодца приклеивается при помощи специальной мастики или любой другой водостойкой клеящей смеси.
• Собранный колодец устанавливается в подготовленный котлован, производится подсоединение дренажных трубопроводов.
• Колодец закрывается специальной крышкой, и он готов к эксплуатации.

Накопительные колодцы

Основным достоинством накопительного колодца является его объем, поэтому для него надо применять гофротрубы только большого диаметра. Так как колодец такого типа должен быть герметичным, целесообразным будет применение искусственных материалов — пластик, углепластик и другие, подобные им.

Еврокуб

Если вам необходима недорогая конструкция, рекомендуем, осуществляя проектирование дренажных систем, рассмотреть возможность применения так называемых еврокубов.

Такие пластиковые емкости имеют:

• сравнительно невысокую стоимость,
• приличный объем,
• абсолютную герметичность.

В них можно установить погружной насос, необходимый для откачки воды. Преимуществом такого выбора является и простота монтажа.

Колодцы канализационные железобетонные или же пластиковые, будут более дорогим вариантом в применении. Преимуществом таких устройств является возможность применения целого набора унифицированных элементов для сборки колодца, что делает монтаж несложным.

Правда, при монтаже железобетонных изделий большого диаметра может понадобиться применение подъемной техники, хотя, имея некоторые строительные навыки, можно выполнить все работы и вручную.

Если вы выберите железобетонную конструкцию, особое внимание уделяйте качеству заделки стыков между кольцами и днищем колодца. Это этого будет зависеть герметичность сооружения, дополнительно потребуется и качественная наружная гидроизоляция

В таких колодцах вполне возможно установить систему автоматики, которая обеспечит откачку воды при достижении определенного уровня.

Как построить дренажный колодец

Также наши пользователи делают самодельные монолитные бетонные кольца.

Для изготовления такого кольца нужна ровная площадка, 2 куска жести толщиной не менее 0.8 мм (одной ширины, но разной дины). Проволока, арматура (можно использовать стальную сетку), бетономешалка для приготовления самомесного бетона и нехитрые приспособления для фиксации опалубки.

Также важно правильно устроить сам дренаж. По мнению пользователя FORUMHOUSE Евгения Муравьева (ник на форуме еван) — эта схема классического лучевого дренажа

Для примерного расчёта такого вида дренажа следует учесть, что глубина заложения дрены зависит от типа подземного сооружения, от которого отводится вода + Кф грунта (Кф — коэффициент фильтрации, он характеризует водопроницаемость грунта) + типа и уровня подземных вод и водоупора

По мнению пользователя FORUMHOUSE Евгения Муравьева (ник на форуме еван) — эта схема классического лучевого дренажа. Для примерного расчёта такого вида дренажа следует учесть, что глубина заложения дрены зависит от типа подземного сооружения, от которого отводится вода + Кф грунта (Кф — коэффициент фильтрации, он характеризует водопроницаемость грунта) + типа и уровня подземных вод и водоупора.

Далее прибавляем к самой нижней отметке трубы, входящей в центральный накопительный дренажный колодец, заглубление днища для регулирующей ёмкости насоса. Отсюда можно вычислить, сколько всего потребуется колец. Длина каждого луча дрены — до 40 метров. В конце каждого луча зарываем герметичную камеру для промывки, из бетонного кольца и т.п. Уклоны — перепад отметок выдерживаем в пределах 0.005 (40 метров х 0.005 = 0.2 м по дну). Дрены заключаем в двух- или трёхслойную обсыпку — т.н. обратный фильтр. Такая обсыпка, в зависимости от состава грунта, может быть выполнена из гранитного щебня (расчётной фракции) и крупнозернистого песка по принципу: выдерживаем последовательный переход фракций от трубы (самая крупная) к фракции (более мелкой) осушаемого грунта.

При устройстве дренажа следует помнить, что традиционный геотекстиль (ГТ), в который заворачивается труба со щебнем и который надет на трубу, не является элементом обратного фильтра. Это вынужденная мера, необходимая для разделения слоёв. Т.е. ГТ нужен, чтобы предотвратить смешение слоёв, что позволяет нам упростить подбор компонентов обратного фильтра из-за скудности выбора фракций (щебень-песок), представленных на строительном рынке.

В правильно сделанном обратном фильтре подобный материал не нужен. Более того, применение дренажной трубы, обмотанной геотекстилем, оправдано на чистых водонасыщенных гравелистых и крупнозернистых песках и трещиноватых скальных обводнённых грунтах без содержания глинистых частиц. На глинистых, суглинистых грунтах ГТ на трубе может со временем заилиться (кольматироваться), что выведет дренаж из строя и приведёт к необходимости его переделки.

Также для устройства дренажного колодца часто применяются пластиковые трубы большого диаметра с патрубками для подключения дрен.

Дренажный колодец из трубы имеет ряд достоинств, среди которых  можно выделить небольшой вес, долгий срок службы, большое количество соединительных элементов, скорость и простоту монтажа. Главный недостаток – высокая цена. Поэтому каждый сам решает для себя, что выбрать.

Ещё один «секрет»: крышки (дно и верх) пользователь поменял местами, т.к. внутренняя поверхность крышки предназначенной для верха — ровная, а дно имеет рёбра жёсткости. Если конструкцию придётся чистить, то собрать песок с такой поверхности будет сложнее. Да и дизайн «люка» привлекательный.

В теме FORUMHOUSE наши пользователи могут прочесть, как самостоятельно выяснить уровень грунтовых вод на участке. Также будет полезно узнать, как сделать вертикальный дренаж, и ознакомиться с большим фотоотчётом по дренажу. В нашем видеоролике рассказывается о том, как делается гидроизоляция подвала. А из этого видеосюжета можно узнать обо всех нюансах устройства дренажной системы.

Для чего нужны

Колодцы нужны для накопления и отвода грунтовых вод, а также используются при контрольной проверке дренажных труб и прочистке системы от ила и мусора. Разновидность резервуаров связана с их рабочей направленностью. Однако принцип устройства у всех одинаковый. В конструкцию включены три основные части:

• дно – цельное или в форме тройника, с приспособлением для сбора ила;
• шахта – дрена с гофрированными или гладкими стенками;
• крышка – сплошной или ливневый люк, сделанный из металла или пластика.

Есть типы емкостей, у которых дно не предусмотрено. Иногда резервуары закрывают герметическим люком, чтобы полностью исключить попадание мусорных отходов вместе с поверхностными стоками.

Смотровой колодец для ревизии дренажной системы

Илистые образования и другие наносы, поступающие в колодец по трубам, оседают на днище. Поэтому оно должно находиться ниже подсоединенных дрен, как минимум, на 40 см.

Зачем нужны дренажные системы?

Дренажные установки обустраиваются на территориях с высоким залеганием грунтовых вод. Они являются единственно возможной защитой от разрушительного действия постоянной влаги на разнообразные сооружения и сельскохозяйственные растения.

Эти системы позволяют значительно снизить уровень высоко расположенных подземных вод. Особенно актуально это в весенний период, когда в результате таяния снегов происходит их повышение и появляется риск затопления подвалов и погребов.

В случае тяжелой почвы, в состав которой входит суглинистый слой, дренажные колодцы способствуют избавлению от излишков влаги. Это хорошо влияет на рост и развитие растений благодаря тому, что их корневая система не страдает от постоянного нахождения в воде.

Установка дренажных колодцев не в промышленных масштабах, а в пределах 1 участка необходима в случае чрезмерной застройки близлежащих земель. Ведь при этом канализационные стоки могут не справляться с нагрузкой, и близлежащие территории получат намного больше воды.

Признаки перенасыщения влагой довольно заметны на примере растений, кустов и деревьев. Поэтому, прежде чем начинать застройку участка, следует позаботиться о сооружении дренажной системы. Эти проявления включают подъем корней растений выше уровня земли, гибель большого количества кустов и деревьев после зимовки.

Инструменты и материалы для дренажника из бетонных колец

Устройство требует сбора необходимого строительного инструментария. Исходя из проекта и способа монтажа, можно использовать ЖБИ различных типоразмеров, например:

• с дном;
• сквозные;
• с люком и крышкой.

Большой вес колец требует привлечения подъемной техники для аккуратной их установки и транспорта, чтобы их доставить. Потребуются лопаты для копки траншей и ям, если объем работ большой, то заказывается спецтехника. Чтобы правильно установить ЖБ-кольца, требуется песок, щебень и гравий.

Пошагово: копка и установка своими руками

Монтаж осуществляется двумя способами:

1. Если диаметр кольца позволяет, сразу устанавливаете его в положенном месте. Внутрь него залезает человек и начинает подкапывать. Постепенно вынимается грунт, и оно будет опускаться вниз под своим большим весом. По такой технологии устанавливаются все кольца без привлечения спецтехники.
2. Предварительно копается шахта. Диаметр ямы должен быть на 400 мм шире наружного кольца. Копка может выполняться вручную, если нет возможности подъезда экскаватора к месту работы. Перед установкой колец дно рекомендуется засыпать подушкой из гравия толщиной до 200 мм. Особенно это хорошо, когда почва мягкая. Если коллектор будет накопительным или ревизионным, то нижнее кольцо должно иметь герметичное дно. Сделать его можно самостоятельно.

Независимо от способа установки, стыковка колец осуществляется при помощи цементно-песчаной смеси. После ее высыхания внутреннюю часть сооружения рекомендуется обработать гидроизоляционным битумно-полимерным составом.

На следующем этапе происходит копка траншей для прокладки трубопровода.

В нужных местах перфоратором пробивается дырка в кольце. В отверстие выводится труба, после чего это место обязательно замазывается цементно-песчаным раствором и битумно-полимерной гидроизоляцией.

После окончания установки с наружной стороны кольца все пустое пространство заполняется щебнем. После подсыпки камней слоем до 0,5 м остальное засыпается глиной.

Если будет крышка из ЖБ, то она просто устанавливается сверху сооружения, и в ней монтируется люк.

Виды колодцев

Дренажная система представляет собой сложную конструкцию, состоящую из множества узлов, поэтому для поддержания ее функциональности могут использоваться сразу несколько пластиковых колодцев с разными задачами. Так, по предназначению устройства делят на три типа.

Смотровые. Применяются для обеспечения контроля за общим состоянием дренажной конструкции, проверки работоспособности труб, обслуживания и ремонта отводящей системы, очистки труб от твердых загрязнений. Смотровые колодцы из пластика монтируются сразу в нескольких зонах: на поворотах дренажного трубопровода, на схождениях дрена, на прямых участках с шагом в 35-40 м.

Совет. Для маленькой дренажной системы подходят смотровые колодцы с диаметром 35-45 см – их можно чистить опущенным в основную камеру насосом или обычным шлангом, а для большой – с диаметром 1 м, чтобы в установку смог спускаться сам человек.

• Водоприемные. Главное предназначение – сбор и последующее отведение стекающей по дренажным трубам дождевой и талой воды. Колодцы выводят собранную жидкость или в канаву, или в канализацию, или в специальное место утилизации. При этом вывод воды может обеспечиваться как естественным оттоком, так и откачивающим насосным прибором.
• Поглотительные. Используются для отвода воды в грунт. Устанавливаются в тех случаях, если на участке нет возможности организовать централизованный сброс воды в канализацию, канаву или другое место приема. Главная особенность поглотительных колодцев – отсутствие дна: его заменяют специальным засыпным слоем из песка, гравия или щебня, сквозь который вода уходит в почву.

Из каких материалов изготавливаются колодцы

Дренажные колодцы могут изготавливаться из разных материалов, отличающихся своими свойствами:

1. Бетон. Это традиционный материал для изготовления дренажных колодцев. Проще всего монтировать сооружение из бетонных колец, установленных одно поверх другого. Стенки и дно также могут быть залиты бетонным раствором, особенно, если дренажный колодец изготавливается своими руками. Для этого необходимо будет сконструировать опалубку. Бетон относится к долговечным и прочным материалам, но при долгом контакте с водой он начинает постепенно крошиться и трескаться.

2. Кирпич. Им выкладывают стенки колодца, дно которого заливается бетоном. Кирпич менее долговечен, нежели бетон, но его удобно укладывать даже в одиночку. Для изготовления дренажных систем применяется редко.

3. Пластиковые (полимерные) колодцы. Они все увереннее вытесняют прочие материалы, применяемые в системах дренажа. Пластиковые емкости обладают рядом преимуществ:

• устойчивость к экстремальным температурам. Они могут эксплуатироваться в температурном диапазоне -60+50 градусов;
• пластик является легким материалом, поэтому монтаж такого сооружения можно проводить самостоятельно, без привлечения строительной техники;
• установка дренажного колодца из пластика выполняется быстро и просто. При необходимости материал легко подрезается до нужных размеров, что невозможно произвести с бетонными кольцами;
• инертны к различным агрессивным веществам;
• им не страшны коррозия и окисление;
• обладают прочностью, сопоставимой с металлом и бетоном;
• отлично переносят механические и гидравлические нагрузки;
• пластиковые емкости не гниют, не повреждаются грызунами и насекомыми;
• емкости из пластика можно размещать на любой глубине и в почве с любой структурой;
• долговечность пластикового резервуара составляет около 50 лет.

Пример комплектации готового пластикового колодца для дренажа

Чаще всего в качестве дренажных емкостей используются гофрированные трубы различного диаметра, изготовленные из поливинилхлорида. Колодец дренажный смотровой, либо имеющий другое предназначение, изготовленный из таких труб, обладает достаточной жесткостью, чтобы противодействовать выталкиванию его из земли грунтовыми водами.

Виды дренажа

Хотя часто используется термин «дренажный колодец для канализации» на самом деле существует несколько разновидностей таких конструкций. Они отличаются друг от друга, в первую очередь, предназначением. Кроме того, резервуары могут быть сделаны из разных материалов и иметь разные размеры. А вот устройство дренажного колодца в общих чертах во всех случаях будет одинаковым. Все виды таких конструкций — это специально обустроенная шахта или емкость, и в большинстве случаев ее дно изолируют. В эту емкость подводят трубы дренажной канализации. Верх колодца закрывают люком.

Прежде всего, следует выделить смотровые колодцы для дренажа. Они необходимы для того, чтобы регулярно проводить плановые осмотры канализации, для контроля состояния трубопровода, проведения ремонта (в случае такой необходимости) и прочистки труб. Ревизионный колодец (это его второе название) устраивают там, где есть риск заиливания системы. Размер конструкции должен соответствовать параметрам канализационной системы в целом. Если трубопровод небольшой, то диаметр смотрового колодца должен составлять 340−460 мм.

Для крупной канализационной системы ревизионный колодец должен быть побольше. Он может иметь в диаметре до полутора метров. Зачастую его оборудуют ступенями, по которым можно спускаться внутрь — для проведения ремонтных работ. Прочистка таких резервуаров осуществляется только путем промывания труб при сильном напоре воды (струю пускают под высоким давлением).

Еще одна разновидность — это накопительный колодец, который также называют коллекторным или водоприемным. Как и следует из его названия, он нужен для того, чтобы собирать воду и затем откачивать весь ее объем в сточную канаву. Накопительный колодец представляет собой емкость большого диаметра и объема. К ней подводится каждая труба дренажной системы. Такой резервуар нужно обустроить там, где не получится устроить фильтрующий колодец или другим способом обеспечить отвод собранных канализацией вод. Обычно накопительные колодцы стараются разместить за пределами участка.

Приемный бак в таких случаях оснащают электрическим насосом, с помощью которого откачивают накопившуюся воду, чтобы потом поливать ею сад или сбросить в водоем.

Еще один вид — фильтрующие колодцы. Их целесообразно устраивать там, где грунт не слишком влажный. Обычно такие участки располагаются довольно далеко от природных водоемов. Фильтрующий тип подходит для тех случаев, когда в сутки объем воды, которую нужно откачать, не превышает 1 кубометра.
