Как сделать металлический камин

Установка дымохода

Важнейшим этапом работ по установке топочной камеры является подключение дымохода. Любой очаг, работающий на горючих видах топлива, необходимо оснащать дымоотводом. Без дымовой трубы эксплуатация дровяного очага невозможна и запрещена. При этом, установка дымохода также должна производиться профессионалам с соблюдением различных технических и противопожарных норм, правил и требований.

Существует много обязательных требований для дымоходной трассы. Перечислим основные:

• Фиксация дымового канала к топке должна осуществляться при помощи предназначенных для этого деталей и механизмов крепления
• Дымовая труба должна иметь диаметр, соответствующий выходу для дымохода на самой топке
• Небольшой участок трубы, соединяющий очаг и основную ветку дымохода должен быть одноконтурным (без изоляции)
• Основная нитка дымохода должна быть достаточно утеплена (оптимальный вариант – выбор двухконтурного сэндвич дымохода из нержавеющей стали с внутренней изоляцией базальтовой ватой)
• Все участки дымохода, которые близко расположены к горючим поверхностям стен и потолка, необходимо тщательно изолировать (места прохода через стены, потолок, кровлю). Если нитка трубы идет вдоль деревянной стены и близко к ней располагается, обязательно нужно осуществить изоляцию этих мест во избежание риска возгорания или тления
• На кровельной части длина дымовой трубы должна составлять не менее одного метра
• Все участки соединений модулей должны быть герметично и надежно закреплены друг с другом
• Рядом с каминной зоной в дымоходе рекомендуется предусмотреть ревизию для сервисной прочистки трассы, а также задвижки
• На оголовок трубы рекомендуется устанавливать дефлектор для улучшения тяги и защиты канала от проникновения мусора и осадков
• Общая длина дымохода должна составлять не менее пяти метров (от камина до оголовка)
• При прокладке дымохода следует применять элементы крепления к стенам
• Количество поворотов и углов трассы дымоотведения рекомендуется минимизировать
• Необходимо осуществлять сервисную проверку и обслуживание дымовой трассы в конце и в начале каждого отопительного сезона

Подсоединение дымохода к каминной топке

Камин подключается к дымоходу с помощью элементов крепления и соединений, таких как радиатор с решетками для вывода тепла наружу и труб. Трубы должны быть изготовлены из нержавеющей стали толщиной не менее 1 мм для легированной стали и 2 мм для черной стали. Кроме этого, целесообразно обернуть их в теплоизоляционный материал для увеличения срока службы. Все соединения располагаются внутри дымоходной трубы топки, чтобы предотвратить попадание конденсата в систему. Труба не должна иметь длинные прямые участки, следует разместить их с небольшим уклоном в 5 см. Сама топка предварительно устанавливается на бруски для обеспечения правильного положения. После того, как все детали были совмещены, бруски необходимо убрать.

Следует тщательно придерживаться инструкции при монтаже каминной топки. Рекомендуется предварительно посоветоваться со специалистами на предмет обсуждения всех тонкостей и осложнений, проявление которых возможно при монтаже топки. Бывает так, что в доме уже установлен камин, который не используется в виду его неисправности или старины, в таком случае возможно оживить конструкцию с помощью так называемой инсерт-топки. Это каминная топка, чугунная камера горения в которой оборудована системой нагнетания воздуха благодаря одной или нескольким турбинам. Подобная система способна в кратчайшие сроки распространить тепло по всему камину и поддерживать нагретый воздух в одном температурном диапазоне

Важно помнить, что камин с топкой любого вида потребует немало ухода и трудоемкого обслуживания для обеспечения безопасного и стабильного процесса обогрева

Правильный выбор печки — залог комфортного использования

Правильно подобранное устройство станет отличным дополнением для вашего интерьера и способом обогревания помещения

При выборе печки обратите внимание:

• Наиболее привлекательным и подходящим под большинство дизайнов считается черная матовая окраска.
• Чем ниже цена — тем ниже мощность.
• Автоматическая регулировка тяги поможет избежать скапливания дыма и угарного газа в дымоходе.
• Топка несколькими материалами доступна не всем моделям, рекомендуется уточнять этот нюанс.

При покупке не стоит сразу выбирать модель подороже

Присмотритесь, обратите внимание на функционал и дизайн устройства, посоветуйтесь с консультантом и выберите наиболее подходящую модель для вас

Блиц-советы

Топка камина из шамотного кирпича. Абсолютно не сложная работа для обычного печника. Но с выбором этого материала сопряжены некоторые ошибки, исправление которых может привести к возобновлению изготовления камина с нуля.

Так совершенно не правильным будет применение художественных фантазий при кладке, то есть, декорировать топку своеобразными полочками, перепадами, выступами, поддувалами и т.д. Почему этого нельзя делать?

Причин несколько:

1. Подобная импровизация непременно помешает установке готовой облицовки. Особенно если портал изготовлен из мрамора, который не нуждается в поддержке и укреплении из кирпича. Соответственно, эти элементы лишние.
2. Для того чтобы скрыть топку потребуется облицовка гораздо больших размеров и больших финансовых затрат.
3. Возникает необходимость удаления излишних деталей, что может привести к разрушению всей конструкции, частичному или полному повреждению функций обогрева и удаления дыма.
4. Срезка частей кирпича потребует дополнительных временных и денежных затрат, что также является большим минусом.

Электрокамин. При его выборе рекомендуется посоветоваться с опытным электриком, который подскажет номинальную мощность электрического нагревателя в соответствии с сечением электропроводки и общей нагрузкой бытовой техники на сеть. Это предотвратит токовую перегрузку и сведёт к минимуму возможность пожара.

Если камин и портал встроены в стену, то в дополнительной вентиляции нет необходимости.

При кладке камина кирпич тёсаной стороной должен быть обращён наружу.

25.09.2017 3692 Печник (Москва)

Основным и незаменимым элементом любого отопительного агрегата является его топочная камера, в которой происходит процесс горения поленьев или любого другого твёрдого топлива (угли, покупные брикеты). Именно поэтому установка своими руками каминной топки требует тщательного и грамотного подхода. Если у вас нет опыта работы и установки в данной сфере, рекомендуем в самую первую очередь ознакомиться с материалами и фото подборкой представленной в данной статье.

Правильный монтаж своими руками чугунной топки камина

Камин, в котором закрытая топка, это устройство, которое безопасно для эксплуатации, а потому его можно установить в любом месте помещения. Есть ряд рекомендаций, следуя которым можно понять, что схема сборки и выбора места расположения очень проста.

Камин с закрытой топкой является безопасным, поэтому его можно устанавливать практически в любом помещении

Рекомендации:

1. Каменное или кирпичное сооружение считается пожаробезопасным, и потому устанавливать камин можно в любом месте.
2. Если дом из дерева, то предварительно следует обложить стены специальными стальными листами, чтобы сделать их пожаробезопасными. Над листом металла обязательно должна нашиваться базальтовая вата, так как она не только не горючая, но и выглядит достаточно эстетично, а также является дополнительным слоем безопасности.
3. Прежде чем собрать дымоход, нужно сделать не только отверстие в потолке строго по инструкции, но и установить туда металлическую трубу из стали и теплоизолятор. Второй материал позволяет исключить промерзание, и так сталь не прогорает.

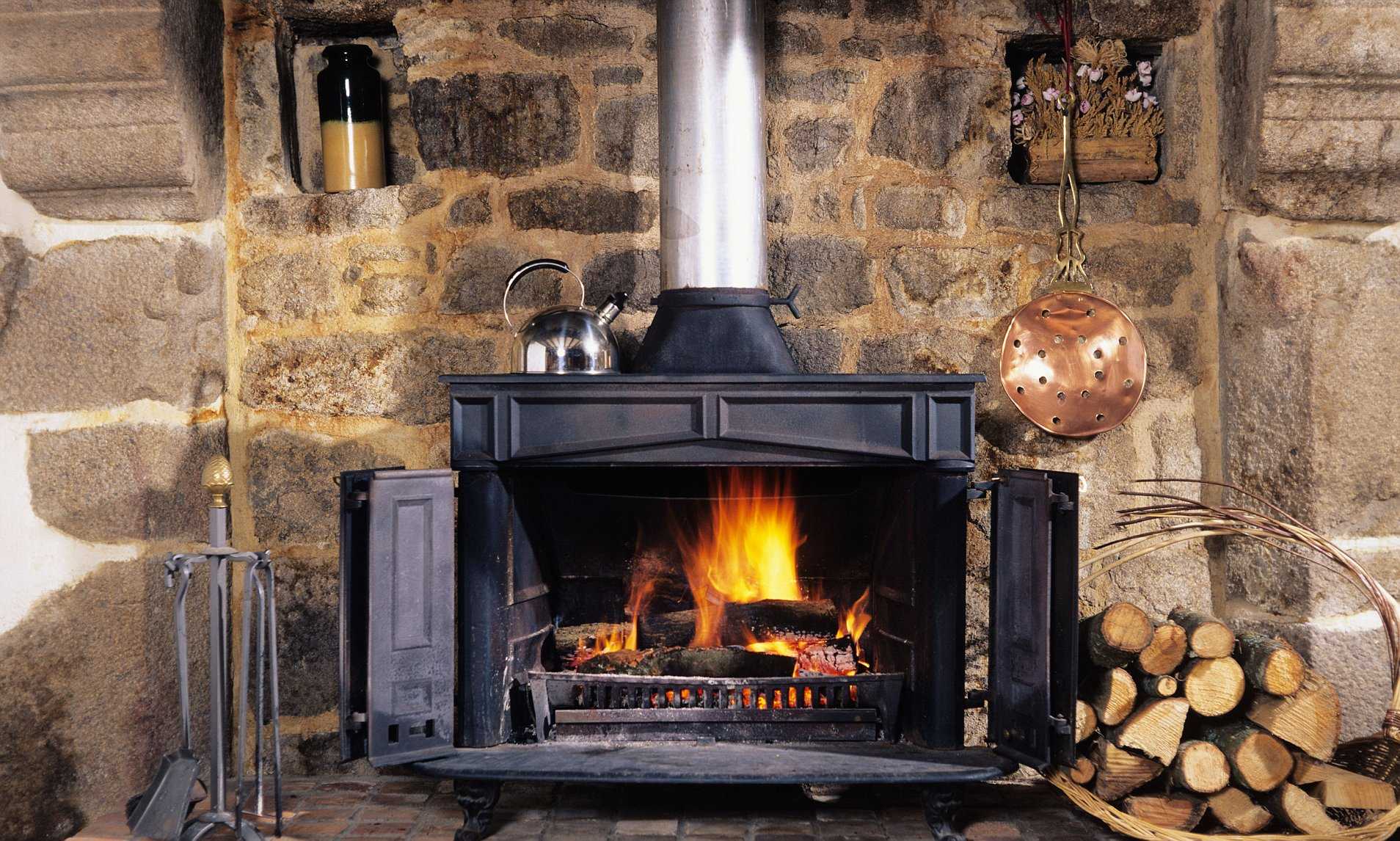

Чугунные топки выпускаются в нескольких видах – открытого, которые востребованы среди романтиков, которые предпочитают проводить часы, наблюдая за огнем, и закрытие, в которых топка закрыта специальным экраном в виде огнеупорного стекла. Именно топки закрытого вида могут работать, как камеры длительного сгорания, а также они являются наиболее безопасными в отличие от предыдущих моделей.

Материалы и инструменты

Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.

Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.

Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.

Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.

Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.

Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.

Постройка кирпичного камина выполняется при помощи таких инструментов:

• мастерок;
• строительный уровень;
• лопата;
• рулетка;
• емкость для замеса раствора;
• шлифовальная машинка;
• отвес.

После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.

Камин с чугунной топкой своими руками – фото

1. Сначала возле стены намечают контуры будущего камина и с помощью регулируемых ножек выставляют горизонтальное и вертикальное положение чугунной топки-вставки.

2. В качестве основания камина можно использовать блоки из газобетона. Их укладывают на подушку из раствора.

3. Специальный жаропрочный герметик наносят в месте стыка с трубой дымохода. При нанесении кислотосодержащей…

4. …массы необходимо использовать защитные перчатки. Теперь надевают дымовую трубу. Примерно через час герметик подсыхает.

5. Небольшой зазор между дымовой трубой камина и патрубком дымохода в стене просто заделывают уплотнительным асбошнуром.

6. При прокладке дымохода следует избегать образования прямых углов. Теперь оценить правильность всех подключений должен специалист по пожарной безопасности.

7. После высыхания герметика можно провести пробную топку

Безусловно, нужно обратить внимание на наличие неплотностей в камине и соединениях

8.Теперь по ранее намеченному плану укладывают газобетонные блоки. Они хорошо подходят для данной цели, так как их легко резать точно в размер.

9. Позади топки к стене крепят изоляционный мат с теплоотражающим экраном. Эта деталь обычно продаётся вместе с топкой.

10. На увлажнённое основание из газобетонных блоков начинают укладывать клинкерный кирпич. Резать его можно болгаркой с алмазным диском.

11. Для устройства каминной полки может потребоваться опорная поверхность над топкой. Каркас сваривают из уголков и при монтаже подпирают временной стойкой.

12. Ограждающую дымоход камина стенку также можно выложить из газобетонных блоков. Их можно просто резать ножовкой.

13. Непосредственно под топкой нужно вмонтировать решётку для забора холодного воздуха. Эта деталь обычно входит в комплект топки.

14. Здесь в стене вырубают штроб для крепления опорной стальной конструкции, которая держит каминную полку и верхнюю часть над топкой-вставкой.

15. Кирпичи, формирующие каминную полку, кладут на раствор на ребро, также как и на скамье для сидения. Проверяют горизонтальность положения.

16. Прежде чем выкладывать ограждающую стенку дальше вверх, нужно закрепить продухи (решётки выхода тёплого воздуха, здесь их две) с помощью специального клея.

17. Согласно правилам, верхняя кромка решётки должна быть на уровне нижней кромки перекрытия. Оставшуюся часть дымовой трубы изолируют с помощью блоков и минеральной ваты.

18. Ограждающую стенку готовят к оштукатуриванию, шпаклюя небольшие изъяны, трещины и разглаживая поверхность.

19. Облицовка дымохода не должна доходить до самого потолка. Для тёплого воздуха нужно предусмотреть выход ещё и в самой высокой точке.

Особенности и разновидности каминных топок

Важно помнить, что топка для камина будет работать максимально эффективно в том случае, если будут соблюдены определенные условия:

• дымовая труба должна работать надежно;
• топливо, используемое для растопки камина, должно быть качественным и не иметь никаких вредных примесей;
• навык эксплуатации камина только приветствуется.

Качественная работа дымохода крайне важна для того, чтобы тяга была непрерывной, а все вредные продукты горения, образуемые в процессе сгорания топлива, беспрепятственно выводились наружу. Поэтому устройство дымохода для камина должно быть выполнено безукоризненно.

К дымовой трубе также предъявляются определенные требования в связи с тем, что в процессе функционирования топки обязательно нужно учитывать следующие особенности дымохода:

• высота дымовой трубы прямо пропорционально сил тяги, поэтому для того, чтобы усилить этот параметр, следует оборудовать более длинную систему дымохода;
• понижению тяги способствует множество мелких нюансов, далеко не всегда заметных сразу: различные трещины и сколы в корпусе трубы, плохо прилегающие друг к другу элементы конструкции, незакрытая топочная дверца и т.п.

Если говорить о видах топок, то принято различать две основные категории: наиболее распространенные открытые топки и топки закрытого типа. У каждой из этих конструкций имеются как свои достоинства, так и отрицательные стороны, на которых следует остановиться подробнее.

Камин с открытой топкой отличается тем, что хозяева могут без труда видеть горящий в нем огонь, что зачастую выделять довольно эффектно.

По типу конструкции такая топка представляет собой нишу в поверхности стены, для обустройства которой предварительно нужно укрепить каминный фундамент. Камины с закрытой топкой отличаются более высокой производительностью тепла по сравнению с агрегатами с открытой топкой, поскольку нагретый воздух не выходит наружу так, как это происходит в моделях без дверцы, однако показатели эстетичности, безусловно, выше у камина открытого типа.

Камин с закрытой топкой обладает целым рядом неоспоримых достоинств:

• вся конструкция очень удобна в эксплуатации из-за своей компактности;
• монтаж такого оборудования не несет в себе никакой сложности;
• регулировать процесс горения топлива в таких конструкция гораздо проще, чем с системах открытого типа;
• благодаря термостойкому стеклу, входящему в конструкцию такой топки, любое возгорание из-за выброса искр и иных неприятных ситуаций исключено;
• производительность работы каминов с закрытой топкой очень высокая (как правило, КПД составляет более 80%).

Кроме того, все монтажные работы, куда входит и облицовка каминной топки, и внешнее оформление, для закрытой топки стоят дороже и являются более сложными.

Обустраиваем дымоотвод

Одним из важных элементов устройства любого камина – дымоотводная система. Все горючие материалы при горении выделяют дым, который не должен попадать в помещение. Этот механизм представлен цельной трубой, выходящей на улицу. Также возможен вариант собранного устройства из нескольких патрубков, соединенными коленом.

Фото 11 Устройство дымохода.

Труба, выводящая продукты горения, монтируется в подготовленное отверстие верхней части печи. Крепление к стене производится с помощью кронштейнов. Если требуются оформить контакт или изгиб, это делается с применением колена. Стыковочные участки обрабатываются термостойким герметическим составом.

В итоге труба выводится на крышу, где должна возвышаться не меньше, чем на 5 см. Верх дымохода оформляется оголовком и грибком, защищающими его от попадания воды и мусора.

Фото 12 Изначально дымоход направляется в потолочное перекрытие, а после выводится на крышу.

На финише получаем готовое печное устройство. Если есть технические или финансовые возможности, камин дополнительно оформляется декоративными деталями. Можно выбрать кованные чугунные изделия, статуэтки и пр. Детали могут окрашиваться специальной краской, придавая им еще большей изысканности и роскоши.

119 120 ₽ Подробнее

43 120 ₽ Подробнее

199 600 ₽ Подробнее

Чертежи камина из кирпича.

Затем необходимо провести выполнение чертежей по кладке каминов, для чего в качестве примера подойдет комната в 15 кв. м. Выкладка задней стенки осуществляется в полкирпича, что будет равняться 12 см, а выкладку боковых стенок нужно провести в один целый кирпич, — т. е. 25 см. После вычисления этих размеров, осуществляется послойный чертеж всей кладки камина, т. е. проводится оформление так называемых порядовок.

Чтобы выполнить порядовки, нужно иметь в наличии бумагу в клеточку, поскольку будет использован не только целый кирпич, но и полкирпича и ¾ кирпича.

Начать необходимо с цоколя, причем, для оригинальности выкладка данного ряда может быть осуществлена ребром, или плашмя. При выкладке 2-го ряда, кирпичи накладываются плашмя. Между нижней частью топки и полом обычно остается промежуток 25-30 см, что равно 2-3 кирпичным рядам.

Делаем кладку камина

Выполняется облицовка камина кирпичом по определенным правилам, которые категорически не рекомендуется нарушать. Облицовка кирпичного камина должна выполняться жестко, это будет залогом долговечности конструкции. Цена такой работы довольно высокая, поэтому при ее выполнении своими руками значительно экономите.

• В первую очередь делается укладка двух угловых кирпичей. Кладем раствор под первый, а под второй немного больше. После этого при помощи уровня выставляем параллельность земле. При установке первых двух элементов следует правильно рассчитать габариты конструкции. Эту работу вы сможете без труда выполнить, если у вас фундамент сделан правильно.
• Никогда не начинайте сразу укладывать кирпич. Для начала следует весь ряд выложить на сухую и примерять. После этого сделайте подгонку элементов, для этого воспользуйтесь болгаркой и отрезным кругом по камню. Вам ведь надо не просто положить, следует выдержать и толщину шва.
• После этого на первые установленные кирпичи крепится леска или тонкая капроновая нить и делается остальная кладка ряда.
• Делаем кладку дальше, начинаем опять с углов. Для правильности выполнения пользуйтесь отвесом. Помните, каждое отклонение элемента на 1 мм будет стоить 1 см через пять рядов. Делайте все качественно и тщательно промеряйте всю порядовку.
• При кладке следует чередовать каждый ряд и начинать класть или с три четверти, или с половины, или с целого. Просто сразу стоит определиться с конфигурацией правильно делать перевязку.

• После изготовления двух рядов вам потребуется выполнить поддувайло камина. Оно делается только из огнеупорного материала хорошего качества. Если вы в раствор для кладки лицевой части не добавляли шамот, тогда здесь сделайте это обязательно.
• Делаем обкладку поддувайла, соблюдая правильную перевязку, и прокладываем сплошной ряд. После этого нам надо сделать топку.

Установка колосников в топочной части

На нижнюю часть топки, если вы применяете закрытый тип камина, кладутся колосники. Для этого проще купить готовые, лучше всего подойдут колосники из чугуна. Они есть разного размера. Подбираем нужный размер, после этого кладете на кирпич и обводите по контуру карандашом. Потом возьмите болгарку и сделайте канавку не по линии, а предусмотрите размер на 1 см больше. По глубине – больше толщины пластины на 5 мм минимум. Этот зазор избавит вас от неприятностей во время расширения материала. Предусмотрите его обязательно.

Установка дверок

• Когда облицовку каминной топки кирпичом вы сделали до половины (с применением огнеупорного материала). После этого вы крепите дверки (при закрытой конструкции). Никогда не ставьте впритык. Для начала следует по контуру дверки сделать обмотку при помощи асбестового шнура и только после этого делать крепление. В результате такого крепления шов установки получается наиболее качественным.
• Закрепление дверок в кладке выполняется следующим образом. Если они из чугуна, тогда делается отверстие и туда косичкой запускается стальная проволока, после этого она монтируется в кладку. Если дверка из металла, тогда стоит приварить просто закладные, и после этого поместить тоже в кладку.

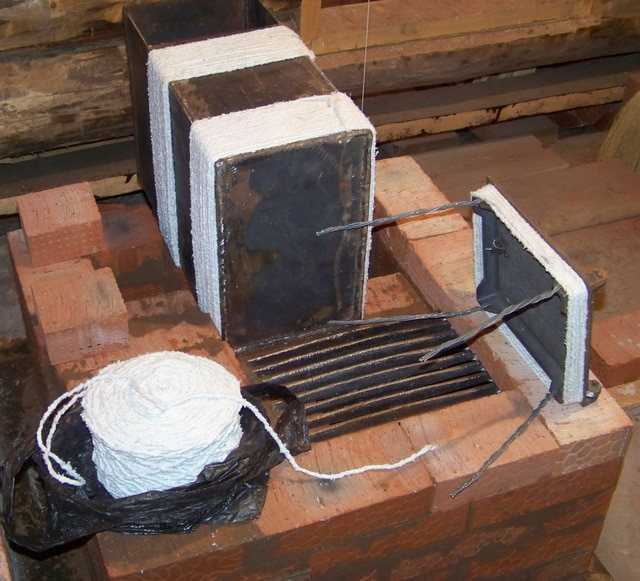

Обвязка дверок асбестовым шнуром

После полной установки делается облицовка, материал для которой есть в свободной продаже

При выборе следует обязательно учитывать топливо, если оно твердое, тогда проверьте сертификат качества и обратите внимание на температуру применения. Материал должен быть огнеупорным

Вариант № 2. Сборка заводского комплекта

Заводские комплекты собирать гораздо легче, как правило, там есть схема установки камина, где каждая деталь пронумерована и показано ее конкретное место. Но есть тонкости, о которых инструкция умалчивает, мы же рассмотрим все пошагово.

Инструменты и материалы

Инструмента здесь нужно меньше:

• Уровень строительный пузырьковый;
• Гидроуровень;
• Отвес, рулетка, карандаш;
• Шпатель узкий;
• Шпатель зубчатый (если планируется укладка плитки);
• Перфоратор;
• Молоток резиновый.
• Шуруповерт.

В комплект для обустройства камина входит только сама топка и разборной корпус, монтажный набор нужно покупать отдельно, в частности вам понадобятся:

• Саморезы и широкие шайбы к ним;
• Дюбеля пластиковые под саморезы;
• Мастика термостойкая;
• Герметик термостойкий;
• Плиты теплоизоляционные фольгированные 50 мм;
• UD и CD профили под гипсокартон;
• Лист гипсокартона;
• 2 декоративных решетки на вентиляционные окна.

Сборка комплекта

Иллюстрации	Рекомендации
	Вход в дымоходный канал. Детали сборных каминов чаще всего отливаются из гипса, вес конструкции относительно небольшой, поэтому такие камины часто устанавливают на верхних этажах коттеджей и врезают их в общий дымоход.
	Основание. Для обустройства основы здесь также используется керамогранит или напольная керамическая плитка. Укладываем на термостойкую мастику.
	Проверка комплектации. Перед тем как установить камин в доме, нужно проверить его комплектацию и целостность всех деталей. Для этого просто собираем конструкцию на сухую.
	Регулировка топки по уровню. В таких каминах топка, как правило, стоит на платформе. Для того чтобы выставить ее четко по горизонту на ножках платформы есть регулировочные болты.
	Клеим скотч. Если при монтаже блоков на пол мастика растечется и вы не уберете ее сразу, то потом соскрести ее будет проблематично. Поэтому для страховки я вначале собираю каркас на сухую и оклеиваю периметр блоков малярным скотчем, потом просто сорвем скотч и пол, останется чистым.
	Наносим мастику. Мастика наносится узким шпателем по центру контактной плоскости. Много накладывать не стоит.
	Установка блоков. Внутренние опорные блоки сначала нужно обвести карандашом по периметру, потом смазать мастикой и установить на то же место. Периметр наружных, лицевых блоков у нас уже оклеен малярным скотчем, здесь ничего отмечать не нужно.
	Проверка по уровню. Дальше блоки промазываются мастикой и собираются по номерам. Пока мастика не застыла, все элементы конструкции проверяются по уровню.
	Временная фиксация. Есть небольшая хитрость: мастика схватывается не сразу и чтобы после установки между блоками не появились щели, мы дополнительно фиксируем блоки малярным скотчем.
	Декоративная отделка. Как правило, корпус камина продается без наружной отделки, хозяева сами подбирают материал в зависимости от стиля интерьера. В данном случае мы использовали искусственный камень. Плитка кладется на ту же термостойкую мастику.
	Дымоходный короб. Этот вариант отличается только тем, что дымоход наплавлен в стену и нам, не нужно монтировать двухкамерный короб, достаточно одной камеры.
