Принцип действия нивелира. Установка прибора

Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора. Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.

Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине. Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

Работа с нивелиром на стройке

Проверка лазерного уровня на точность

Перед работой нужно проверять нивелир на точность.

Как проверить точность горизонтального луча

1. Установите нивелир на расстояние 5 метров от стены или вехи. Включите прибор и направьте луч на стену. Отметьте первую точку.
2. Установите нивелир на расстояние 60 см от стены. Направьте луч туда же и отметьте вторую точку.

3. Замерьте расстояние между этими точками. Оно не должно превышать допустимую погрешность.

Проверка точности вертикального луча

1. Сделайте отвес со шнуром и закрепите на высоте 3 метра. Он должен доставать до пола или земли.

2. Установите нивелир и направьте вертикальный луч в точку закрепления отвеса.

3. Замерьте погрешность между лучом и отвесом в самой нижней точке.

Как пользоваться нивелиром — пошаговая схема

Шаг 1: Установка штатива

Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой «штативной ноге», ими выполняют точную настройку горизонтальности верхней площадки.

Шаг 2: Монтаж нивелира

Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном «окошке», не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.

Шаг 3: Фокусировка оптико-механического узла

Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.

Шаг 4: Измеряем и фиксируем наблюдения

Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне. Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.

Привет, всем, в статье как пользоваться нивелиром рассмотрим для чего этот прибор нужен на стройке и как с ним работать.

Нивелир это прибор для выноса или определения высотных отметок, проверки ровности поверхности путем определения одной точки над другой горизонтальным лучом. Нивелиры делятся на лазерные и оптические и по точности измерения на точные и высокоточные.

За всю мою рабочею практику, лазерными нивелирами я пользовался редко и то в помещениях. На строительной площадке работают в основном только с оптическими нивелирами.

Преимущества лазерного нивелира перед оптическим в том, что с ним можно работать одному человеку. С оптическим нивелиром работают два человека, один снимает показания другой ставит рейку в точках съемки.

Оптический нивелир состоит из зрительной трубы, цилиндрического уровня, подставки для зрительной трубы с тремя подъемными винтами – тригер.

На стройке нивелир главный прибор по измерению высотных отметок, начиная с производства земляных, бетонных и некоторых видах отделочных работ. Работа с нивелиром начинается с самого начала строительства объекта.

Нивелирная съемка при строительстве минифутбольного поля

Стройка объектов на площадке начинается с геодезистов. Если вы строите свой дом, то начинаете с геодезичекой разбивки, выноса осей здания и высотных отметок. Следующим этап надо вычислить глубину котлована, под изготовление фундаментов и здесь без нивелира не обойтись.

Или надо сделать ровные бетонные полы или стяжку. Планировка полов начинается с выравнивания основания, которое может быть из щебня или песка в зависимости от проекта.

Один кубический метр бетона сегодня на рынке примерно стоит 5000 рублей и если плохо спланировать песком основание и залить бетонную плиту с перерасходом в 2-3 сантиметра, то это будет финансово затратно.

На 500 квадратных метров перерасход бетона равен 500 м2 х0.03 м =15м3, это будут не учтенные расходы. Чтоб не было таких убытков, обязательно надо делать нивелирную съемку на всех этапах подготовки основания.

Виды нивелиров, и где они используются

Варианты использования нивелира:

Некоторые несведущие в строительстве читатели могут задать вопрос, чем отличается нивелир от лазерного уровня. Нивелиры − более универсальные инструменты, которые могут не просто проецировать точку, но и делать круговое нивелирование под углом к заданной плоскости. Однако в некоторых лазерных моделях при наклоне он начинает неприятно пищать, ругаясь, что нарушена плоскость, однако, это не мешает нивелиру достойно выполнять свою работу. Такие самовыравнивающиеся лазерные нивелиры станут лучшим выбором для человека, который занимается укладкой плит и наклонных конструкций. На сегодняшний день можно выделить два типа данных устройств: оптический и лазерный. Рассмотрим, как пользоваться нивелиром каждого вида.

Устройство нивелира и область применения

Роль нивелира – получение данных об уровнях точек и нанесение уровней. Это обеспечивается получением ровной линии, связывающей наблюдателя и цель. Определение уклона дает понять, как ровно располагается объект.

Производится это в основном с помощью пузырька воздуха и визуального наблюдения. Устройство прибора представляет собой конструкцию для замера высот оптическим способом — для прямого просмотра или создания меток.

Основной блок состоит из трубы с линзами, лимбами и винтами для фокусировки. Блок устанавливается на компенсатор (элемент, вбирающий в себя мелкие колебания).

Применяется он для геодезических операций в строительстве (архитектура, дорожное хозяйство), ремонте и работах с ландшафтом. Суть его работы: получение сведений о разностях высот исследуемых точек. Эта информация используется для создания требуемых форм, поверхностей и конструкций

Так, для строительства дорог важно создание определенной величины уклона

Примеры таких работ:

монтаж столбов, создание фундаментов;

• выравнивание длинномерных участков и значительных площадей;
• оценка величины проседания мостов и иных сооружений;
• работы внутри зданий – укладка плитки, заливка полов и т.д.

Где поверить нивелир в Москве?

Как мы уже писали ранее проводить аттестацию оборудования необходимо в сертифицированных сервисных центрах

Для поверки в компании Геодезия и строительство необходимо предоставить исправный инструмент в полной комплектации, обратите внимание на то, что инструмент должен быть чистым, а все направляющие винты в рабочем состоянии. При обнаружении неисправностей и, после согласования с заказчиком, в ремонтной мастерской нашей компании может быть проведён ремонт и юстировка оборудования

После наладки инструмента будет проведена повторная поверка.

Итогом аттестации является выдача сертификата государственного образца о соответствии точности предъявленного инструмента и его паспортных данных. Полученный документ может быть использован при составлении любой отчетной и сопроводительной документации при работе на объекте.

Принцип работы нивелира, устройство и классификация

Устройство всех нивелиров практически идентично, все они содержат корпус, мушку, уровень, наводящий винт, упругую пластинку, подъемные винты, подставку, элевационный винт, опорную площадку, винт кремальеры, окуляр и зрительную трубу. Назначение нивелира определяется его видом, которых существует немало, и каждый имеет какие-либо особенности, которые мы постараемся обсудить ниже. Какие же можно выделить модели? Есть тригонометрические, геометрические, гидростатические, барометрические, радиолокационные, оптические и лазерные варианты.

Современные нивелиры могут подразделяться также на отдельные классы по точности: точные, высокоточные и технические. Высокоточные приборы оснащены дополнительно микрометренными пластинками или съемными насадками. Это позволяет брать отсчеты по штриховой рейке. Если нужно выполнить более точные замеры, тогда лучше воспользоваться в работе шашечными рейками. Большим спросом в последнее время пользуются цифровые нивелиры. Для того чтобы работать с ними, нужна специальная штрихкодовая рейка, только с ней получается взять отсчет автоматически.

Часто некоторые люди путают такие понятия, как лазерные нивелиры и построители плоскостей. Последнее приспособление – это не измерительный прибор, то есть он не является нивелиром, однако если в работе с ним добавить измерительную нивелирную рейку и установить все на должном уровне, то показания можно снять, как и при помощи нивелира. Это хорошо, если не нужна высокая точность, в других же случаях нужно воспользоваться тем инструментом, который предназначен как раз для замеров.

Как измерить глубину котлована нивелиром. Геодезичекие работы при устройстве котлованов

При устройстве котлованов выполняются следующие основные операции: разбивка контуров котлована, установка обноски, визирок, контроль за отрывкой котлована, зачистка дна и откосов, передача осей и высот в котлован, исполнительные съемки открытого котлована. До разбивки котлована по разбивочному чертежу устанавливают размеры запаса внешнего обреза основания фундамента и глубину его заложения. Запас необходим для предотвращения от обвала откоса котлована и для установки опалубки. Размер запаса зависит от глубины котлована (при глубине 2-3 м принимается в 20 см). От основных осей здания, закрепленных на местности или обноске, разбивают границу внутреннего контура котлована с учетом принятого запаса внешнего обреза основания фундамента.

От неё разбивают границу внешнего контура (верхней бровки) котлована с учетом крутизны откоса. Границу внешнего контура котлована закрепляют на местности кольями через каждые 5-10 м, между которыми натягивается шнур или делается канавка на 1-2 штыка лопаты для обозначения границы вскрытия котлована. Для разбивки траншей под ленточные фундаменты от основных осей здания вправо и влево откладывают величины, в сумме составляющие ширину подошвы фундамента. Разбивка котлованов под столбчатые фундаменты ведется по основным и вспомогательным осям, в створе которых намечаются центры фундаментов. От центров разбивается контур котлована.

Контроль за ходом выемки грунта и доведение глубины котлована до проектной отметки его дна осуществляются с помощью визирок или нивелира. Постоянные визирки в виде горизонтальных планок прибивают к столбам обноски на одинаковой высоте (обычно на 1 м выше нулевой отметки). На планке подписывают отметку визирки. Чтобы определить, выбран ли грунт из котлована до проектной отметки, на его дне устанавливают переносную (ходовую) визирку в виде рейки. На рейке краской отмечают линию, расстояние до которой от пятки рейки равно разности отметок ребра планки постоянной визирки и проектного дна котлована. Если линия на ходовой визирке окажется выше шнура, натянутого между ближайшими планками, то грунт из котлована еще не выбран до проектной отметки.

Чтобы определить с помощью нивелира фактическую отметку дна котлована, устанавливают нивелирную рейку сначала на репер с известной отметкой Нр и берут по рейке отсчета. Затем рейку переносят на дно котлована и берут отсчет в. Превышение между репером и точкой дна котлована будет

h = а — в.

Прибавляя превышение со своим знаком к отметке репера, получают отметку дна котлована в данной точке:

Нк =Hp±h. (1)

Контролировать достижение проектной отметки дна котлова на Нкпр можно по значению предварительно вычисленного отсчета в на рейке:

в = Нр+а-Нкпр. (2)

Выемку грунта в котлованах и траншеях заканчивают с недобором на 10-20 см до проектной отметки, после чего делают зачистку дна котлована вручную по результатам нивелирования его по квадратам. Вершины квадратов закрепляют кольями, верхние срезы которых (маяки) располагают на уровне проектной отметки, и по ним ведут зачистку. После зачистки откосов котлована при помощи угольников с отвесами или направляющих проводят исполнительную съемку котлована. Отклонения от проектных размеров по ширине и длине котлована не должны превышать 30 см. Отклонение отметок дна котлована под фундаменты от проектных допускаются не более чем ± 5 см при условии, что эти отклонения не будут превышать толщины отсыпного подстилающего слоя. Допустимые средние квадратические ошибки измерения при устройстве котлованов:линейные — 1/1000; угловые — 45″ и высотные — 10 мм. Окончание устройства котлована подтверждается исполнительной геодезической документацией: актом готовности котлована, схемой планово-высотной съемки котлована, картограммой подсчета объемов земляных масс.

Разновидности прибора

Чтобы научиться правильно пользоваться нивелиром, необходимо ознакомиться с тем, какие типы этого инструмента бывают. Наибольшей простотой и доступностью (невысокой стоимостью) отличаются приборы с одним либо несколькими цилиндрическими уровнями. Они располагаются прямо на трубе-визире.

Более дорогими и точными являются измерительные устройства, которые снабжены автоматической компенсацией при установке. Иными словами, они устраняют «огрехи» местности и удобны в проведении работ на проблемных участках, там, где есть песок, щебень и другой сыпучий материал, который препятствует ровному положению прибора.

Профессиональные операторы пользуются нивелирами с электронной системой проведения измерения. Эти устройства отличаются сложной конструкций и высокой стоимостью. Они тяжелы в настройках и эксплуатации, требуют определенных навыков и знаний.

Прежде чем начать

Перед покупкой данного прибора вы наверняка знали, какой тип лазерного нивелира вы выбираете. Ну а если вы пользуетесь не своим инструментом (вам его подарили/продали/одолжили), то должны уточнить, что именно вы держите в руке.

Итак, лазерные уровни делятся всего на три типа.

Первый тип — это «Ротационные построители линий» (по другому — нивелир, много призменный построитель).

Затем идут «Статические построители осей» (по другому их называют точечным лазером или указателем).

И последняя разновидность — это «Статические построители линий» (другие названия: кросслайнер, мультипризменный построитель).

В коробке с товаром обычно прилагаются инструкции, где подробно написано, как всё настроить. Тут, как правило, всё легко настраивается, особых усилий прилагать не нужно.

Ваш нивелир имеет аккумулятор? Значит его надо прежде всего подзарядить. А если он берёт энергию с батареек, то нужно вставить эти батарейки в соответствующее место. Затем включить, чтобы проверить работоспособность: на этом этапе должен появится лазер. Как только он заработал и лучи показались, то нивелир работоспособен, и вы его правильно настроили. Как видите, всё легко и быстро получилось. Теперь можно начать работу.

Стоимость оптических нивелиров.

Для строительства своего дома, забора или планирования участка не обязательно приобретать дорогостоящий нивелир. Описываемый нивелир я приобретал что-то около 14000 руб. правда это было давно, сейчас же цена оптических нивелиров начинается где-то от 7000 рублей (вот ссылка на подборку бюджетных оптических нивелиров на Яндекс Маркете ). Несомненный плюс этих устройств — это то, что работать с ним можно в отличии от лазерных нивелиров , практически при любой погоде, главное, что бы было видно рейку . Можно, конечно, воспользоваться старым добрым гидроуровнем, но кто пользовался тот знает какая это морока.

Удачи вам и подписывайтесь на канал Построить дом , жмите пальчик вверх если статья была полезной. Спасибо.

Как пользоваться цифровым нивелиром

Нивелир цифрового типа имеет отличия от остальных конструкций только в отношении управления.

Как пользоваться цифровым нивелиром

Устройство имеет полноценную панель управления, карту памяти и ряд функций. В остальном он очень похож на обычный нивелир:

• подготовить прибор к работе: ослабить крепление и отрегулировать положение ножек штатива;
• установка прибора так надежно, как только возможно: при работе на грунте – вдавить посильнее, на твердой поверхности – закрепить без возможности сдвига;
• поверхность штатива под сам прибор следует разместить как можно ровнее;

• прибор размещается на штативе, его выравнивают по горизонтали – для этого существует пузырьковый уровень;
• выполняется фокусировка оптической системы – перед прибором располагается белый лист бумаги или комплектная рейка, после чего установленное программное оснащение по команде или автоматически произведет самонастройку;
• для замеров следует разместить перед объективом рейку и нажать на соответствующую кнопку панели управления.

Все возможности аппарата прописаны в сопроводительной документации. Рекомендуется следовать изложенному, а после длительной перевозки или хранения – выполнять перенастройку. Обращение с ним требуется бережное.

В общих чертах

Применяемый для геометрического нивелирования прибор состоит из следующих ключевых элементов:

• зрительная труба, характеристики которой определяются кратностью увеличения и возможностью вращения в горизонтальной плоскости. Чем качественнее применяемая в трубе оптика, тем меньше погрешность измерений и выше производительность выполняемых работ;
• чувствительный уровень, проградуированный соответственно увеличению зрительной трубы.

Нивелиры имеют свою классификацию по типам в зависимости от принципа действия и конструктивных соединений зрительной трубы, подставки и чувствительного уровня: оптические и лазерные, высокоточные и точные, а также технические геодезические.

Как и положено любому инженерному прибору с достаточной сложной конструкцией, применение нивелира обладает своими особенностями настройки и эксплуатации.

Как использовать оптический нивелир при строительстве фундамента

Чтобы знать, как эксплуатировать нивелир, следует придерживаться определенной последовательности действий. Алгоритм работ:

1. Устанавливается изделие таким образом, чтобы отчётливо рассмотреть все углы основания в достаточно узком поле зрения (90° либо менее). Это даст возможность предотвратить ошибки в измерениях.
2. С ассистентом, который удерживает рейку, «простреливаются» наружные углы и записывается их высота.
3. Из высоты наивысшего угла вычитается высота других и записывается разница − это станет толщиной насыпного слоя.
4. С помощью строительных материалов доводятся ло одинакового уровня все точки фундамента.
5. Натягивается шнур по горизонтали, кладутся прокладки из стали между лежнем и основанием.
6. Для грубой подгонки лежня к шнурку в требуемом месте кладутся подкладки.

Это основные рекомендации во время функционирования с устройством на различных стадиях возведения здания.

Способы съемки местности

Нивелирование поверхности производят для получения точного топографического плана местности.

Целью измерения является изучение рельефа, сопоставление высот отдельных точек.

По методам производства работ классифицируют следующие виды нивелирования:

• геометрическое;
• тригонометрическое;
• физическое;
• автоматическое;
• стереофотограмметрическое.

В строительной области используется геометрическое нивелирование площади.

Измерение производится горизонтальным визирующим лучом света. Точки закрепляются на местности с помощью колышков или башмаков. Нивелир размещают в месте, называемом станцией, мерные рейки устанавливают на измеряемых точках.

По способу опор съёмки различают:

• нивелирование поверхности по квадратам;
• нивелирование рельефа по магистралям и параллельным линиям;
• нивелирование местности способом полигонов.

Рельеф строительного участка, как правило, равнинный, плоский, без значительных перепадов высот.

На основании полученного нивелированием по квадратам топографического плана строительной площадки составляются проекты вертикальной планировки участка, подсчёты объёмов земляных работ.

Возможные ошибки

Самой распространенной ошибкой при использовании нивелира является его неправильная установка. Пренебрежение даже малыми отклонениями от уровня может привести к значительным погрешностям в дальнейшем производстве работ. Чем больше расстояние измерения, тем больше будет отклонение от точного значения.

Еще одна ошибка – неправильный выбор чисел на шкале рейки. Выбираются лишь целые числа, без долей. Такая ошибка усложняет последующее сравнение выбранного числа с последующими показаниями. Дробные значения сложнее сопоставить друг с другом.

Отсутствие постоянной дорегулировки может привести к постепенному нарастанию погрешности, которая будет незаметна на начальных этапах. В дальнейшем это отрицательно скажется на качестве проводимых работ, что в итоге может угрожать безопасности при эксплуатации объекта.

Как измерить высоту нивелиром. Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

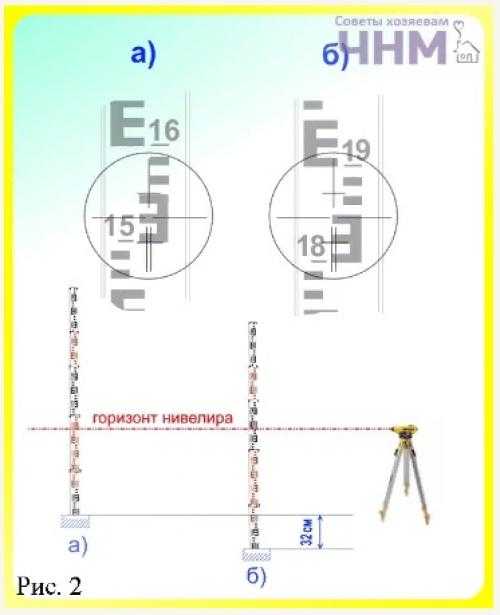

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Измерение расстояний оптическим нивелиром.

На вертикальной линии перекрестия есть две маленькие черты. Для того что бы измерить расстояние до установленной рейки нужно разницу показаний умножить на константу для Leica Jagger 20, как и большинства других нивелиров, константа равна 100.

Измерение расстояния оптическим нивелиром

• Верхняя черта – 291,2 см
• Нижняя черта – 285,6 см
• Разница получается: 291,2 – 285,6 = 5,6 см
• Расстояние до рейки в нашем случае 5,6 х 100 = 560 см или 5,6 метра.

Оптическим нивелиром можно измерять большие расстояния, зависит от кратности увеличения оптики нивелира. В частности, Jagger 20 кратность 20Х позволяла мне замерять расстояния до 300 метров.

Виды устройств

Существует три основные группы лазерных уровней, отличающихся друг от друга назначением, сложностью конструкции и количеством лучей.

Точечный (построитель осей)

Прибор способен проецировать точку, не образуя прямую линию. Для нанесения горизонтальной разметки необходимо последовательно отметить две точки на разных концах стены и провести между ними линию или натянуть шнур.

Точка имеет максимальную отчетливость на плоскости, поэтому радиус действия у построителей осей заметно больше, чем у других видов

Приходится совершать некоторые дополнительные действия, что несколько усложняет замеры, но точность и возможность определения расстояния с помощью лазерного дальномера, а также наличие до пяти лучей (в наиболее продвинутых моделях) увеличивает точность работ.

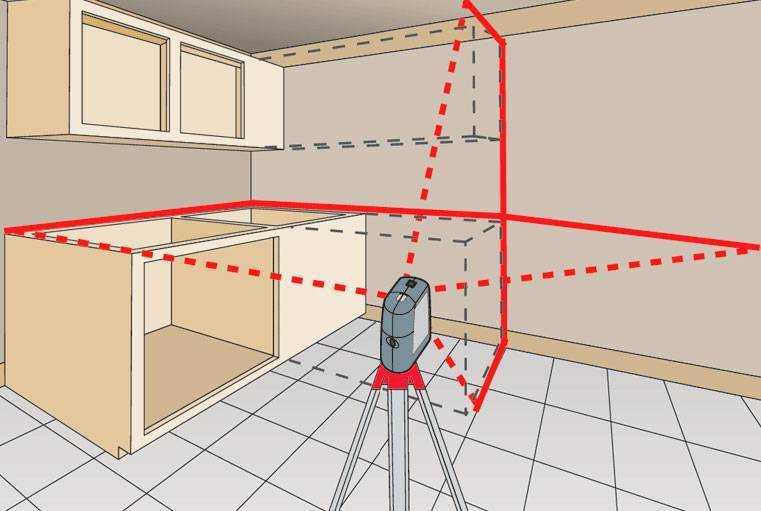

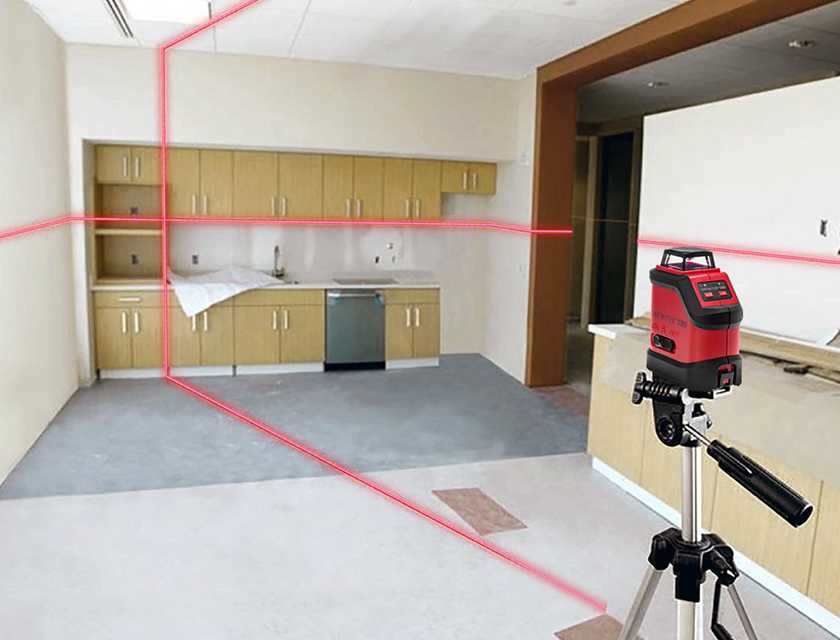

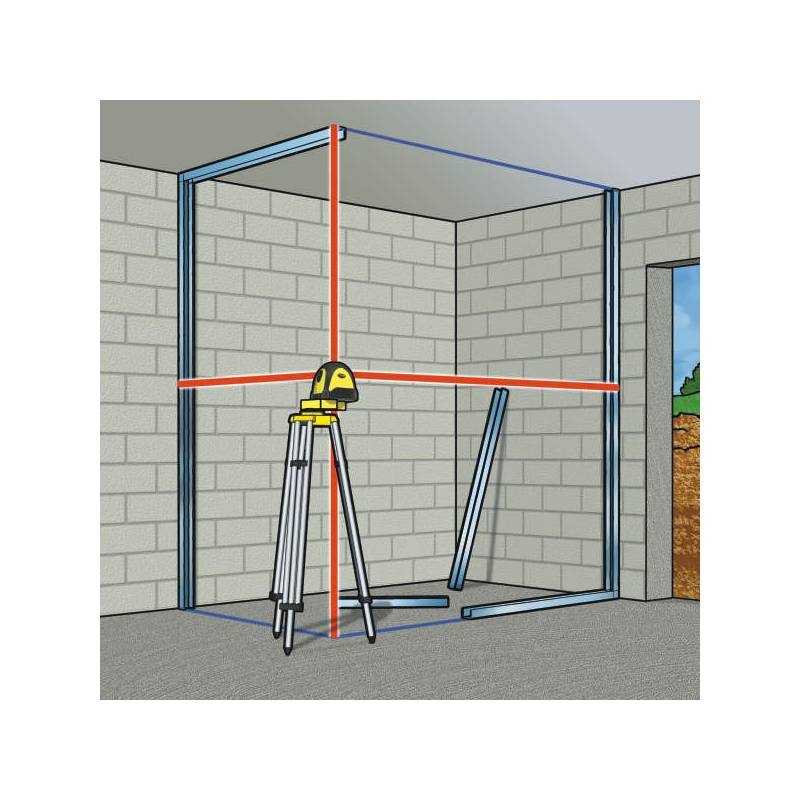

Кросслайнер (построитель линий)

Этот вид нивелиров позволяет построить на плоскости световую линию. Луч пропускается сквозь призму, развёртывающую его на 120°, благодаря чему на поверхности появляется прямая тонкая полоса.

Работать с кросслайнером удобно, когда плоскости неровные, имеют сложный рельеф или множество элементов, делающих традиционные способы разметки невозможными

Отдельные модели таких приборов позволяют одновременно получить горизонтальную и вертикальную основные линии, и до 5 дополнительных. Возможности нивелира позволяют не наносить на стену или пол никакой разметки, а работать непосредственно по проецируемым световым осям.

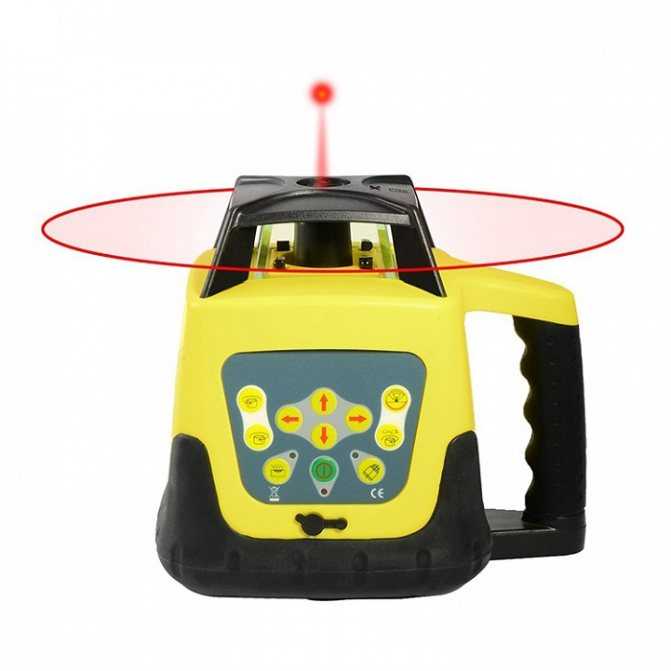

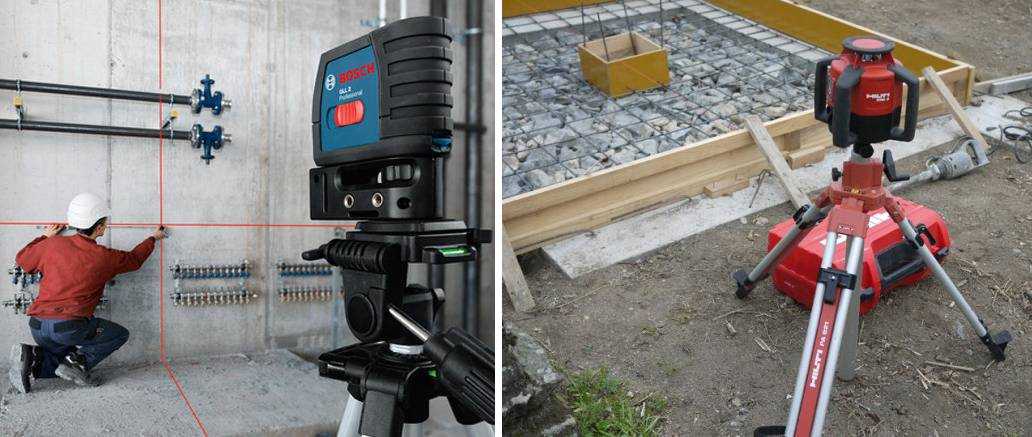

Ротационный построитель плоскостей

В этом случае появляется возможность получить одну или несколько плоскостей (обычно, одна горизонтальная и две вертикальных).

Ротационный нивелир незаменим при выравнивании пола, заливке стяжки, установке натяжного потолка и прочих работах с плоскостями, требующих точности и высокого качества

Луч света вращается вокруг своей оси, проецируя вокруг источника сплошную световую полосу, строящую плоскость. Это позволяет определять степень уклона пола или потолка, контролировать вертикаль стен или перегородок.

Как пользоваться нивелиром, установка

Комплект нивелира состоит из штатива, рейки с делением в миллиметрах на одной стороне  в сантиметрах с другой   и самого нивелира. Выбираем место для установки, лучше всего ставить прибор посередине измеряемой площади.

Действия по установке нивелира:

выставляем штатив: ослабляем зажимы, выдвигаем ножки на удобную нам высоту и зажимаем винтами. Головку штатива устанавливаем ровно по горизонтали.

устанавливаем нивелир на штатив, закрепляем винтом, который находиться на штативе

придаем нивелиру ровное горизонтальное положение с помощью трех подъемных винтов вращая их одновременно (  вращая винты смещаю пузырек посередине и третьим винтом подгоняю уже в центр уровня), в конечном итоге пузырек уровня должен быть в положение «нуль-пункт».

Нивелир настроили, осталось за малым навести резкость в зрительной трубе. Фокусировка, наводим зрительную трубу на рейку и вращая фокусировочный винт добиваемся четкого изображения, сетка нитей настраивается окулярным кольцом.

Центрирование, устанавливаем нивелир над точкой, подвешиваем отвес за закрепительный винт внизу штатива. Смещаем нивелир по головке штатива так, чтобы отвес находился над точкой, закрепляем. эта операция нужна если вы собираетесь измерить растояние от одной точки до другой  или  с помощью оптического луча нивелира, например, вынести оси здания.

Как пользоваться нивелиром при производстве полов

Не зная, как пользоваться  нивелиром, сделать ровные полы из бетона или цементно – песчаной стяжки  на большой площади не возможно.

Работая прорабом в фирмах специализирующихся на бетонных полах первое, что я делал на новом объекте нивелирную съемку основания. По данным съемки, видно надо ли подсыпать песок или наоборот пересыпали.

Как проверить нивелиром ровность основания? Допустим у нас объект площадью 540 квадратных метров и нам известна нулевая отметка уровня чистого пола.

После того как настроили нивелир приступаем к съемке. Я снимал отметки основания через каждые шесть метров, как вдоль, так и поперек здания, если делать через три метра, то это будет более точная картина ровности поверхности.

Допустим по результатам съемки  получили 18 высотных отметок с перепадами высотных отметок  от 1,57м до 1, 72 метра. Суммируем  все 18 высотных отметок, получаем сумму 30,51м,  делим на 18 ровняется 1,695 м, это средняя арифметическая высотная отметка основания от уровня горизонта инструмента.

Далее высчитываем толщину нашего пола, от 1,695м отнимаем отметку уровня чистого пола 1,20м равно 0,495м. По моим измерениям получилось, что основание занижено от уровня чистого пола на 49,5 сантиметров.

Как пользоваться нивелиром при устройстве фундаментов

Как пользоваться  нивелиром,  если надо определить глубину заложения фундамента обозначенном в проекте. После установки прибора высчитываем горизонт инструмента. В моем случае геодезическая отметка вынесена на колонну,  равняется 96,645м.

Рейку ставим четко на отметку и  получаем данные на рейке 0,850м. Высчитываем горизонт инструмента, к геодезической отметки 96,645 прибавляем отметку с рейки 0,850м получаем  96,645+0,850=97,495м.

Проектная отметка 93,80 (низ фундамента) от полученного горизонта инструмента отнимаем проектную отметку 97,495-93,800=3,695 м. Получается, что наша отметка фундамента  от горизонтального луча нивелира должна равняться 3,695м.

Если уровень поверхности земли  по нивелирной съемки равно 1,250 м, то получится, что  вынуть грунт надо на глубину 3,695м – 1,250м=2,445 м.

Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

• крепления на штативе;
• выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
• точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.

Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).
