Подробно об индикаторных отвертках

Что такое сопротивление излучения

Волновое сопротивление экранированных кабелей соответствует озвученным значениям. Это стандартные значения для телевидения и радиоприёма, соответственно. На подобные шаги идут, чтобы назад (к передатчику) отражался минимум мощности. Аналогичным образом работает отвёртка. Но здесь сопротивление излучения выбирается не по диаграмме направленности. Мастер мало влияет на параметр. Чем сопротивление излучения ниже, тем выше ток, тем ярче горит светодиод.

Бесполезно искать определение сопротивления излучения

В нашем случае важно, что сопротивление излучению снижается при росте поверхности антенны, что приводит к усилению яркости горения индикатора простым прикосновением. Человек, как и металл, становится проводником, что обусловливает столь специфические свойства тела

Одежда на излучение влияет мало, волна легко проходит синтетические и натуральные ткани.

Обычная (простая) с неоновой лампой

Самая проста индикаторная отвертка подходит только для проверки наличия фазы. Можно ее назвать еще электрическим пробником (электропробник), так как с помощью этого устройства ничего другого нельзя сделать — только «попробовать» есть напряжение или нет. Ноль «находится» только методом исключения. Еще можно определить место обрыва (или отсутствия контакта в релейных схемах), но для этого устройство должно находится под напряжением.

Существует два типа простых индикаторных отверток. Их можно отличить по внешнему виду. У одних есть только жало и пластиковая ручка, у других на торце ручки есть металлическая контактная площадка. Первый вид (без контакта) — «самодостаточный». Для обнаружения напряжения надо только прикоснуться жалом к токоведущему проводнику — при наличии напряжения лампочка загорится. Но подобные пробники редки, чаще их можно найти для работы в сети низкого напряжения — 12-36 В. При использовании индикаторных отверток второго вида, чтобы увидеть наличие фазы, надо дополнительно коснуться пальцем контактной площадки на ручке. Без этого индикатор не будет светиться, так как через него не протекает электрический ток.

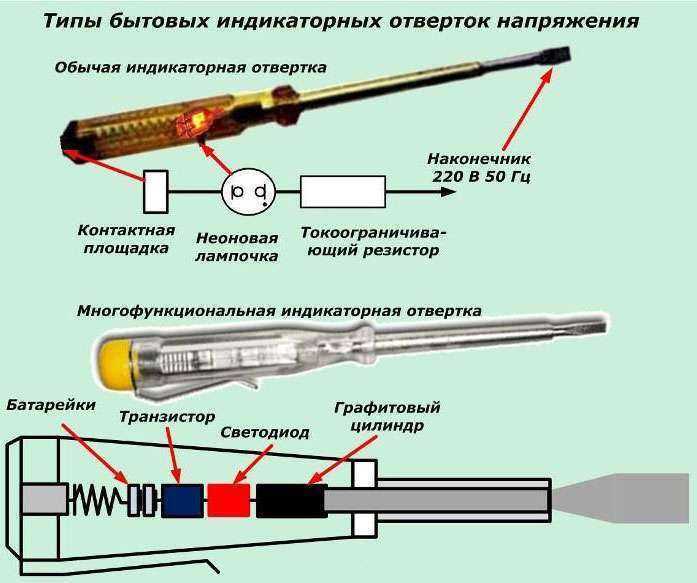

Устройство простой индикаторной отвертки

Перед тем как пользоваться индикаторной отверткой, желательно знать как она устроена — это облегчит ее эксплуатацию в дальнейшем. Устройство простой отвертки для проверки электричества совсем несложное. Цепь создается такая: щуп отвертки, резистор (1 МОм), неоновая лампа, пружина и контактная пластина/сенсор в виде кнопки на ручке. Когда вы касаетесь кнопки, образуется цепь, частью которой является ваше тело. В результате неоновая лампочка загорается. Протекающий ток очень незначительный, так как он ограничивается сопротивлением.

Если вам необходима только такая функциональность (проверить фазу и найти обрыв) — это один из лучших вариантов. Причем он самый недорогой. Стоит такая индикаторная отвертка от 20 рублей. Недостаток — она ничего не покажет при малом напряжении. Если вольтаж ниже 70-60 В, она бесполезна.

Как устроен индикатор

Как же устроена эта специальная отвёртка? С первого взгляда она выглядит как обычная отвертку, но основное отличие заключено внутри. Внешне данный прибор выглядит, как и все остальные – это корпус самой отвертки из материала, не пропускающего электричество и жало. В принципе ей можно тоже закручивать саморезы и винты, но так как это не основная её функция, то лучше ей и не пользоваться. Жало отвертки – именно оно и несёт на себе основной функционал. Его мы вставляем в розетку, ну или дотрагиваться до провода и не бояться удара током. Резистор. Эта деталь имеет высокое сопротивление.

Благодаря именно ему, Вас и не ударит электричество. Неоновая лампа (обычная светодиодная лампочка) – это и есть тот самый индикатор, который светится, если ток в цепи имеется. Пружина – да просто позволяет улучшить контакт с контактной пластиной. Контактная пластина – она контактирует с проводящим ток объектом. Это же логично! В данном случае с Вами. Поэтому в схему работы цепи следует добавить еще и Вас. Вот и полное строение индикаторной отвёртки.

Исходя из этого принцип работы получается весьма простым. Ток проходит по жалу, которое вставлено в розетку или приставлено к проводу. Далее он встречается с резистором, которым уменьшает силу тока в разы и предотвращает удар им человека. Ну, и в конце концов зажигается неоновая лампочка, которая и сигнализирует о наличии тока.

Разновидности индикаторных отверток и их особенности

Современные индикаторные отвертки подразделяются в зависимости от типа конструкции и принципа действия. Благодаря широкому ассортименту приборов пользователи могут выбрать надежный и функциональный инструмент в зависимости от финансовых возможностей, личных предпочтений (для домашнего или профессионального использования).

Виды популярных среди пользователей индикаторных отверток:

Стандартный прибор с неоновым световым элементом – простое устройство контактного типа. Лампочка, встроенная в пробник, начинает светиться при прохождении тока через кончик отвертки и резистор сопротивления. Замыкание цепи осуществляется путем нажатия пальцем «пятачка» (контактной пластинки на торце ручки). Свечение свидетельствует о наличии фазы на проверяемом источнике питания (провода, выключателя, розетки или другого электротехнического прибора). Недостатком данной модели считается достаточно высокий порог индикации – устройство не функционирует при напряжении ниже 60В. Обычная отвертка индикаторного типа работает без использования батареек, предназначена только для выявления фазы-ноль, обрывы в цепи с ее помощью обнаружить невозможно.

Устройства со светодиодным светящимся элементом аналогичны по принципу работы с моделью с неоновой лампочкой, однако отличаются более низким порогом индикации (менее 60B). Тестер работает от автономного источника питания (батареек). С помощью многофункционального прибора, оснащенного биполярным транзистором, можно:

• определять фазы;
• выявлять обрывы в сети и места повреждений в контактах;
• определять полярность различных источников постоянного тока;
• бесконтактным методом выявлять месторасположение кабеля в стене (под штукатуркой);
• проверять целостность плавких предохранителей и проводников.

Электронный прибор с жидкокристаллическим либо простым дисплеем часто используют в качестве мини мультиметра. Универсальная отвертка-индикатор имеет звуковой сигнал и компактные размеры. На рукоятке электронного прибора расположены:

• дисплей;
• функциональные кнопки;
• указатель индикатора напряжения;
• маркировка от производителя.

Усовершенствованные модели оснащаются индуктивным щупом (жалом). Для потребителей, которые не знают, как пользоваться отверткой-индикатором с жк дисплеем существуют специальные инструкции по эксплуатации.

Электронный тестер имеет следующие варианты применения:

• определение уровня напряжения;
• тестирование на целостность различных проводников, линий электропередач, силовых сетей;
• выявление «земля/фаза»;
• проверка полярности;
• определение электромагнитного и микроволнового излучения.

Помимо вышеперечисленных функций данную отвертку-индикатор успешно применяют как детектор поиска, который позволяет обнаружить скрытую электропроводку. Модель с ЖК дисплеем отличается многофункциональностью и высокой стоимостью.

Разновидности

В магазинах электротоваров продаются несколько разновидностей однополюсных приборов: простая отвертка с индикатором (неоновая лампа), отвертка с элементом питания, многофункциональная отвертка-пробник. Они отличаются своими возможностями и способом подачи сигнала (световой или звуковой):

1. Простые отвертки-индикаторы с неоновой лампочкой. Состоят из металлического щупа (жало), пластикового корпуса, резистора высокого сопротивления, неонового светового элемента и контактной металлической пластинки, помещенной на головке. Устройство индикаторной отвертки простейшее. Она определяет только фазный провод, а также наличие напряжения. Положительные стороны таких устройств – их простота в использовании, отсутствие батарейки, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Нужно лишь прикоснуться жалом к оголенному проводу или отверстию розетки, а пальцем дотронуться до пластинки на рукоятке. Если в цепи есть напряжение, ток потечет через жало, резистор, лампочку (заставив ее светиться) тело человека, которое станет частью цепи при прикосновении пальца к контакту на рукоятке. Если убрать палец с контакта, лампочка погаснет. При отсутствии напряжения, или повреждении проводки, отвертка-тестер светиться не будет.

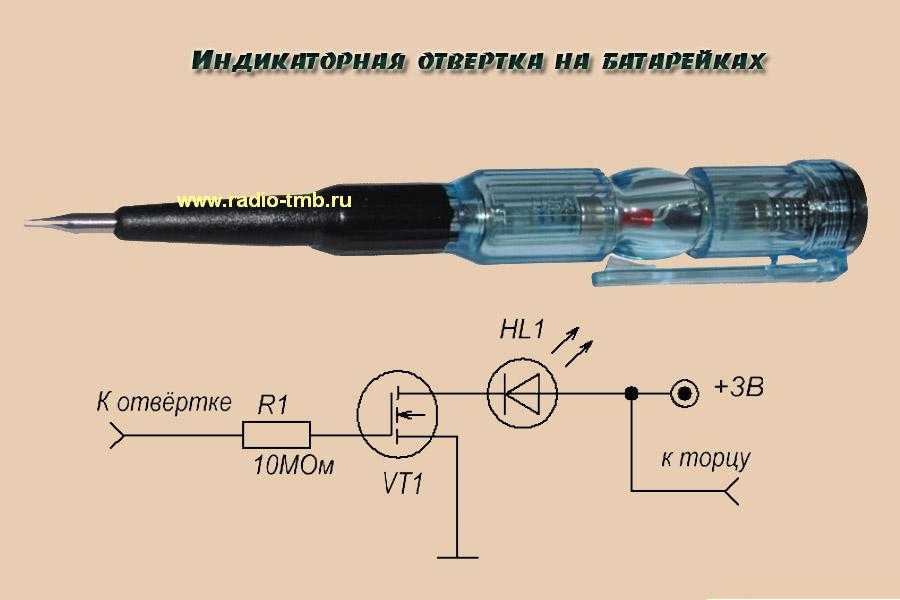

2. Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне данные устройства похожи на предыдущие устройства с небольшим отличием: найти фазовый провод, можно не прикасаясь к контактной пластинке на торце отвертки. Кроме того, таким прибором можно прозвонить электрическую проводку на наличие разрывов. Для этого контактом-жалом дотрагиваются до одного конца цепи, до другого конца цепи дотрагиваются рукой и притрагиваются пальцем к контакту на головке тестера. Если цепь исправна, светодиодный элемент начнет светиться. Индикаторная отвертка с батарейкой стоит чуть дороже обычной.

Продвинутые отвертки-индикаторы. Приборы с большим количеством функций и более сложной начинкой, но отличающиеся все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств, удается определять фазу через один изоляционный слой изоляции, не повреждая его. Стоят они недорого, точны, просты и понятны в эксплуатации. Например, отличным выбором для домашних работ по электрике, станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко определять наличие переменного напряжения до 250В контактным способом (может обнаружить фазный и нулевой провод). Можно ее использовать и для и бесконтактного способа обнаружения скрытой проводки (до 600 В). Она способна найти место разрыва провода бесконтактным способом, прозвонить цепь, а также установить полярность у батареи или аккумулятора (до 36 В). При таком количестве функций модель стоит недорого (в среднем 250 рублей). Для выбора режимов проверки (контактный/бесконтактный) отвертка-индикатор снабжена переключателем. Подобные устройства станут универсальными «обнаружителями» обрывов провода под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональная индикаторная отвертка может настраиваться под конкретные виды работ.

Как проверить повреждение проводов, скрытых в стене? Для этого используется индикаторная электронная отвертка. Включив ее и установив переключатель на бесконтактный режим работы, нужно медленно вести жалом тестерной отвертки по стене вдоль маршрута, по которому проходят провода от распределительной коробки к выключателю или розетке. В месте, где кабель поврежден, индикаторная лампочка потухнет.

Стоимость большинства моделей индикаторных отверток небольшая. Функционал вполне достаточен для проверки электрических цепей в быту.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

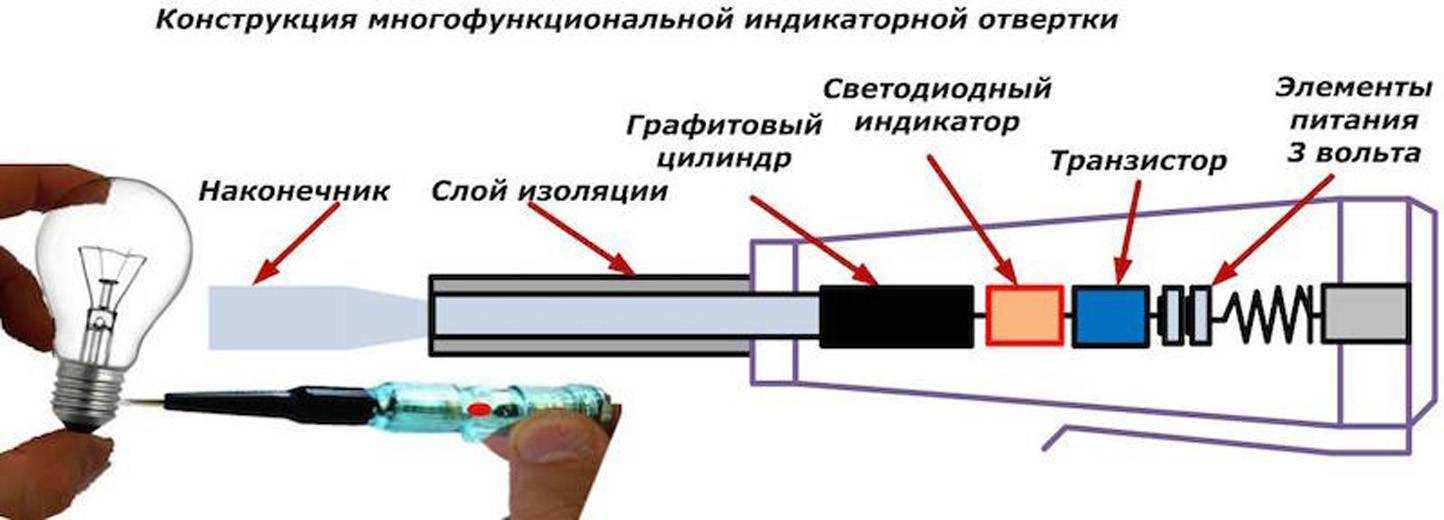

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
2. Светодиод вместо неоновой лампы.

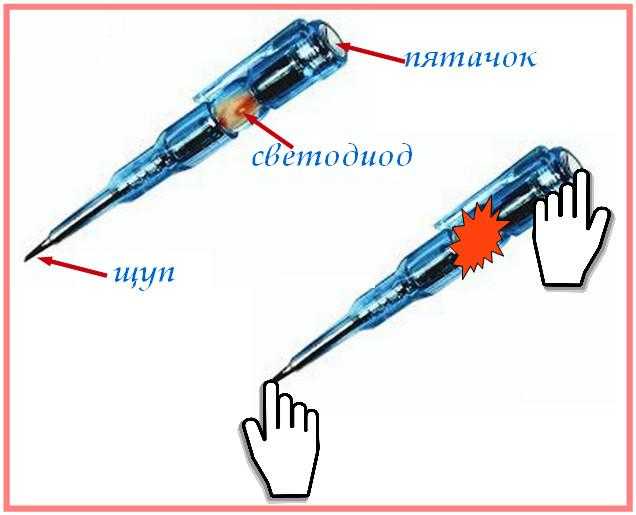

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Выбор индикаторной отвертки

При покупке индикаторной отвертки рекомендуется выбирать её по необходимым параметрам, исходя из того, в каких условиях она будет эксплуатироваться.

Важно знать диапазон напряжений. Для работы в однофазной сети, интервал измерений лежит в пределах 70-250 В или 100-250 В. В трехфазных цепях есть модели, которые способны производить изменения при напряжении до 400 В

Есть низковольтные модели (12-24-36 В). Габариты отвёрток бывают в двух разных вариациях: 12см и 18-19 см. Малогабаритным инструментом удобно работать в тесных пространствах, длинными, наоборот, удобно дотянуться до труднодоступных проводов или контактов

В трехфазных цепях есть модели, которые способны производить изменения при напряжении до 400 В. Есть низковольтные модели (12-24-36 В). Габариты отвёрток бывают в двух разных вариациях: 12см и 18-19 см. Малогабаритным инструментом удобно работать в тесных пространствах, длинными, наоборот, удобно дотянуться до труднодоступных проводов или контактов.

Как проверить розетку индикаторной отвёрткой

После того, как выбрана необходимая отвёртка, неплохо было бы научиться её применять

Прежде всего, важно помнить о том, что работа будет проходить с электричеством, это уже представляет собой опасность

Даже самая современная отвертка не спасёт пользователя, если тот не будет соблюдать необходимую осторожность. Чтобы более конкретно разобрать в способах применения тестера, можно разбить такой функционал на несколько частей:

Чтобы более конкретно разобрать в способах применения тестера, можно разбить такой функционал на несколько частей:

1. Первым делом необходимо отключить пакетный выключатель, установленный в общих коридорах или при входе в дом.
2. Отвёртка не подойдёт для ремонта сложных электроприборов, но вполне пригодна для того, чтобы обнаружить порыв цепи.
3. Чтобы чётко определить, какой провод в розетке под напряжением (фаза), а который — ноль, необходимо дотронутся к концу провода жалом приспособления, нажав большим пальцем контакт на противоположной стороне отвёртки. Тот провод, после прикосновения к которому зажигается индикатор, и будет фазой.
4. Если у тестера имеется батарейка, пользователь может проводить операции гораздо комфортней. К примеру, узнать о том, пригодна ли лампа к работе, можно дотронувшись таким индикатором к цоколю. Таким же принципом определяется порыв цепи — в случае повреждения проводника, загораться индикатор не будет.

Надо сказать, что при проверке розетки, не требуется особых знаний и практических навыков

В таком вопросе важно понимать, какой провод несёт собой нагрузку электросети, а который служит для заземления. На видео отлично показано, как проверить розетку с помощью самой простой индикаторной отвёртки

Устройство индикаторной отвёртки

На форумах идут споры находится внутри индикаторной отвёртки светодиод либо стоит газоразрядная лампочка. Прежде в индикаторных отвёртках использовались газоразрядные лампочки по простой причине отсутствия светодиодов, получивших развитие лишь в конце XX века (см. соответствующие обзор про Светодиодные лампы, Светодиодное освещение и пр.).

Ранее за щупом ставилась лампочка, перед выходом на контактную копку цепь защищало сопротивление из графита (или подобного материала). Назначение сопротивления очевидно: чтобы электрик не взялся голой рукой (через искровой промежуток) за 50 Гц. И учитывая факт, что сопротивление тела составляет единицу кОм, убийственных последствий не наступало, если даже второй рукой незадачливый мастер брался за заземлённый токопроводящий предмет.

Как справедливо говорили экспериментаторы: напрямую зануление контактной площадки вероятно приведёт к взрыву. Отвёртка немедленно выйдет из строя, ток окажется слишком велик. Уязвимое место – газоразрядная лампочка, первой выйдет из строя. Впрочем, скептики не без оснований заявляли, что индикаторные отвёртки изготавливаются под разное напряжение.

Автомобильные пробники на 24 или 12 В снабжаются в районе ручки зажимом, надевающимся на массу (корпус). Несложно догадаться, что постоянное напряжение не способно излучается в эфир, здесь уже нужно создать путь току, описанный выше: аккумулятор, щуп, отвод с «крокодилом», земля. В противном случае индикатор не загорится. Если включить автомобильный индикатор в сеть переменного тока 220 В, ток превысит номинальный раз в 20. Все зависит от предусмотрительности конструкторов.

Отдельные автомобильные щупы снабжаются съёмным зажимом (крокодилом). Тогда прибор превращается в обычную отвёртку-индикатор для 220 В. Заземлять зажим категорически не рекомендуется. Его нужно снять, как предписывает инструкция по эксплуатации.

Бесконтактная модель

«Контролька»: несложный самодельный пробник электрика

При наличии в арсенале индикаторной отвертки действия по ее применению понятны. А если таковой под рукой нет и по некоторым причинам в ближайшее время быть не может? В таких ситуациях на помощь придут знания и смекалка. Велосипед изобретать не понадобится, так как простейший самодельный прибор для определения наличия напряжения уже существует – это контролька. Так назвали его профессиональные электрики.

«Контролька» состоит из лампочки и двух проводков

Состоит устройство из лампочки, вкрученной в патрон, и двух проводков, выполняющих функцию щупов. Как работает индикаторная отвертка-лампочка? Просто и довольно эффективно. Проводами необходимо коснуться элементов, в которых следует проверить присутствие напряжения. По степени яркости свечения лампы можно определить не только наличие напряжения, но и соответствие его норме.

Такой самодельный прибор позволяет проверить сразу три фазы. Для этого используются две последовательно соединенные контрольки: если два провода имеют одну фазу – лампочки не загорятся.

Этот самостоятельно изготовленный прибор не будет функционировать, если нет ноля, но такая ситуация практически невозможна как в быту, так и на производстве.

В «Контрольке» вместо лампочки может использоваться светодиод

Как пользоваться индикаторной отверткой: техника безопасности

Электричество – источник повышенной опасности. В соответствии с нормами нельзя считать безопасным помещение, в котором есть хотя бы один выключатель или розетка. Отсюда следует, что при пользовании электроприборами или инструментами, применяемыми для ремонта или обслуживания токопроводящих элементов, нужно строго соблюдать определенные требования.

Первое, что необходимо знать при выявлении наличия тока в жилах, – это как проверить индикаторную отвертку. Для того чтобы убедиться в исправности устройства, потребуется одновременно коснуться пластины на рукоятке и жала. Светодиодная лампа должна загореться. Это тест для моделей с батарейками. Проверить простейшую отвертку можно, дотронувшись жалом до токонесущих частей под напряжением и рукой до металлической пластины на рукоятке.

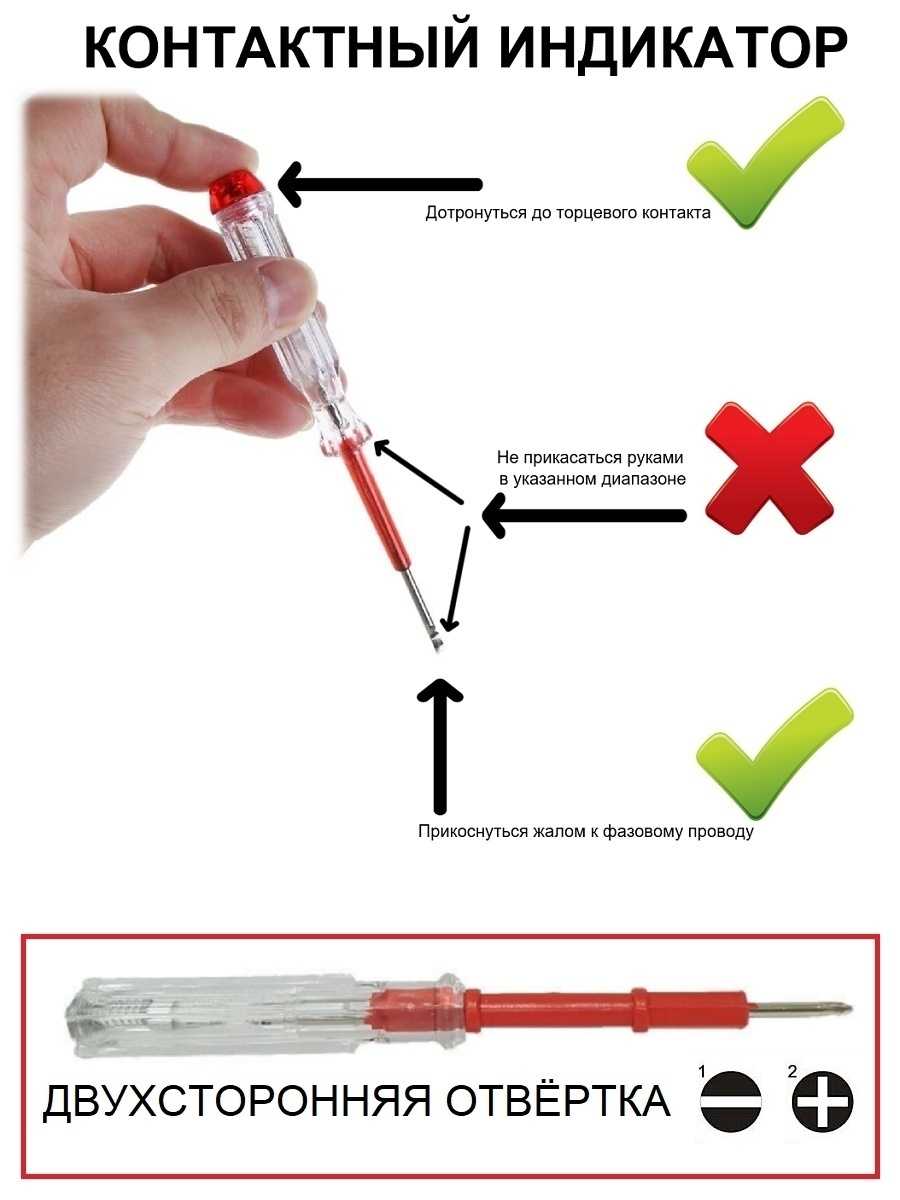

Во избежание воздействия тока в ходе пользования индикатором категорически запрещается браться рукой ниже рукоятки.

Чтобы избежать воздействия тока, запрещается браться рукой ниже рукоятки отвертки

Не стоит применять инструмент в качестве отвертки. Пластмассовая часть может повредиться, вследствие чего устройство придет в негодность.

При выполнении таких действий, как проверка розетки индикаторной отверткой, установление ноля и фазы, определение наличия напряжения в сети до 1 кВт, ограничений для использования прибора не существует. Если же этот показатель превышает данный уровень (больше 1 кВт), обязательно нужно применять при работе с индикатором диэлектрические перчатки.

Электричество – источник, обеспечивающий комфортную жизнедеятельность посредством работы различных бытовых механизмов. Пища, свет, горячая вода, массажеры, фены и т. д. не смогут функционировать без электропитания. Устранить многие дефекты и поломки можно с помощью индикатора. Какой вариант устройства выбрать – решение индивидуальное, зависящее от потребностей и наличия определенного опыта.

Простейший инструмент с неоновой лампочкой

Главной функцией данного устройства является проверяемое напряжение, то есть наличие или отсутствие фазы. Из-за этого прибор получил другое название и известен, как электрический пробник.

Устройство такой индикаторной отвертки состоит из щупа, резистора мощностью 1 Мом, неоновой лампочки, пружины и контактной кнопки, расположенной в торце рукоятки.

Работа инструмента происходит следующим образом:

1. При касании жалом проводника, электрический ток с его поверхности вступает с ним в контакт.
2. Далее по цепочке через ограничительный резистор ток попадает на неоновую лампочку.
3. После нажатия кнопки на рукоятке происходит замыкание второго контакта цепи. Человеческое тело обладает емкостью и сопротивлением, которые становятся элементами общей цепи.
4. При наличии напряжения и замкнутой цепочки неоновая лампочка начнет светиться.

Ток, протекающий через отвертку, не опасен для человека, поскольку он ограничен сопротивлением резистора.

Недостатком этого инструмента считается высокий уровень индикации, начинающийся от 60 вольт. При меньшем напряжении такая отвертка становится бесполезной. Кроме того, она не позволяет выявить обрыв провода, а определяет лишь сам факт наличия фазы.
