Как подключить водонагреватель: подготовка
Свою работу стоит начать с подбора нужных инструментов и материалов. Их набор разнится в зависимости от используемых труб.
Обязательно перед началом работ обзаведитесь следующими инструментами:
- трубы;
- вентили, тройники, уголки;
- шаровой кран;
- набор ключей;
- разводной или газовый ключ;
- труборез или паяльная станция (в зависимости от используемого типа труб).
Проще всего работать с металлопластиковыми трубами, которые можно резать даже обычным ножом. Чтобы врезаться в такой трубопровод, достаточно отрезать кусок трубы и установить тройник. Никаких паяльников или специального оборудования не нужно. Наиболее сложный – металлический водопровод. Отрезать трубы из металла сложно, также понадобится хомут, чтобы сделать ответвление для бойлера.
Как правильно подключить водонагреватель к открытому баку
Стандартное расположение труб и элементов в конструкции водонагревателя
Центральное водоснабжение есть далеко не во всех домах. Оно касается только городских зон, многоэтажек и так далее. Что если в частном доме, коттедже или на даче? Центральное водоснабжение там отсутствует. В редких случаях и по некоторым причинам, его может не быть и в квартире. В таком случае, может использоваться накопительный бак с водой.
Зачастую он устанавливается именно на крыше, по большому количеству причин. Это и безопасность, и удобство использования. Водонагреватель не боится таких ограничений и может быть подключен к емкости. Есть только одно условие, два агрегата не могут находиться очень близко друг к другу. Два метра – минимальный показатель для нормальной работы и функционирования.
Также не стоит забывать о том, что каждая модель накопительного водонагревателя имеет свой собственный уровень давления. Если этот показатель выше шести пунктов, то стоит приобрести и смонтировать дополнительные элементы. Редуктор, который будет стоять возле бойлера, перед его входом, позволит снизить давление в несколько раз. Что опять же, обезопасит всю систему в целом.
Существует сразу несколько схем подключения бойлеров к другим емкостям. Все зависит от расстояния, а также других, менее важных аспектов. Их нужно учитывать, каждое условие, это позволит повысить эксплуатационный срок устройства, сделать его работу правильной и надежной.
Стандартная схема водопровода в квартире
Для начала следует понимать один важный нюанс, что подключение любого накопительного водонагревателя к водопроводу подразумевает под собой встраивание его в систему водоснабжения. Цель процесса большая – своими руками создать источник горячей воды в системе. Желательно, конечно, чтобы монтаж и ремонт в квартире совпадали между собой, тем не менее, современные технологии позволяют произвести установку бойлера максимально аккуратно. При этом электрический водонагреватель должен будет обеспечить горячей водой все точки разбора квартиры.
Говоря непосредственно про стандартную схему водопровода, следует выделить главные узлы – унитаз, к которому осуществлен монтаж только холодной воды, далее следует умывальник, где подведен стояк с горячей и холодной водой, далее – ванная или душ, а затем кухонный умывальник, который нередко имеет обособленный подвод. Собственно, это стандартная схема подключения накопительного водонагревателя, в нее и необходимо встроить бойлер, позволяющий нагревать содержимое труб в квартире. Бывают, конечно, различные варианты разветвления, посмотреть которые можно на видео в интернете.
Если рассматривать схему водопровода со встроенным нагревателем, то тут монтаж его необходимо проводить так, чтобы он обеспечивал горячей водой все точки разбора, кроме унитаза.
Особенности создания схемы

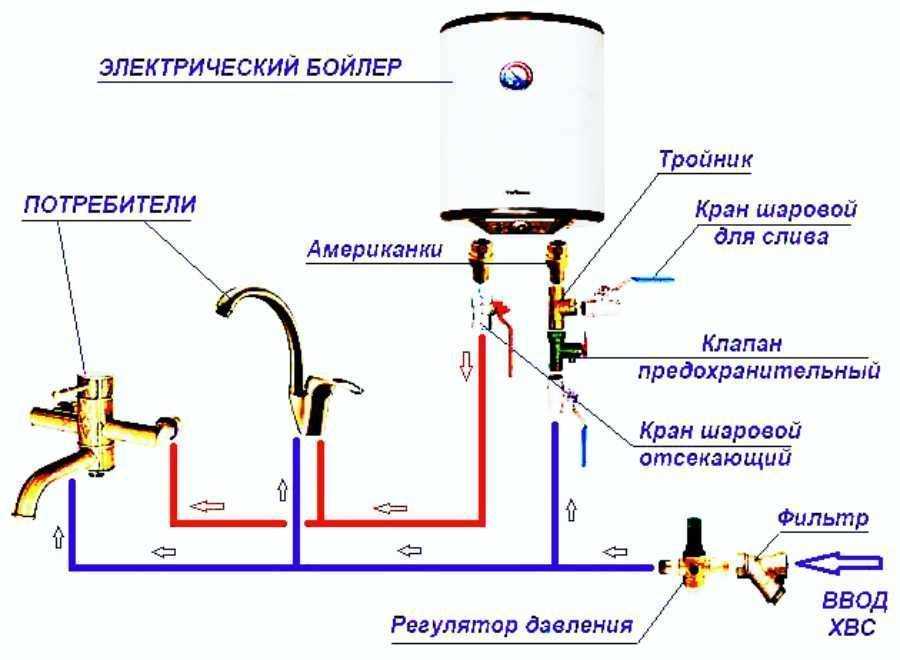

Главными компонентами схемы, как можно увидеть на любом видео, являются специальные краны и обратный клапан. Обязательным условием слаженной работы схемы, которая не потребует быстрый ремонт, является наличие клапана. Он препятствует сливу воды горячей через трубу с холодной. Тут следует понимать главный , монтаж которого вполне можно осуществить своими руками. Холодная вода оказывает напор на бак с горячей водой, причем по конструкции своей горячая вода разбирается сверху, а холодная понизу.
В целях отсекания накопительного прибора от водопровода в паре работают два крана. Соответственно, включенными они являются исключительно во время работы прибора, а их монтаж является необходимым. Кроме того, такие краны важны, когда намечается ремонт агрегата и его необходимо снять.
Еще одним важным моментом, без которого невозможно подключение накопительного водонагревателя, является наличие третьего крана, который отключает только горячее водоснабжение. Его монтаж также может быть проведен своими руками. Обязательное условие – перекрытие его во время работы накопителя. В противном случае горячая вода сможет выйти в общую систему горячего водоснабжения.
Подключение бойлера к воде
Чтобы сделать все правильно, следуйте инструкции:
Подготовьте две трубы для монтажа.

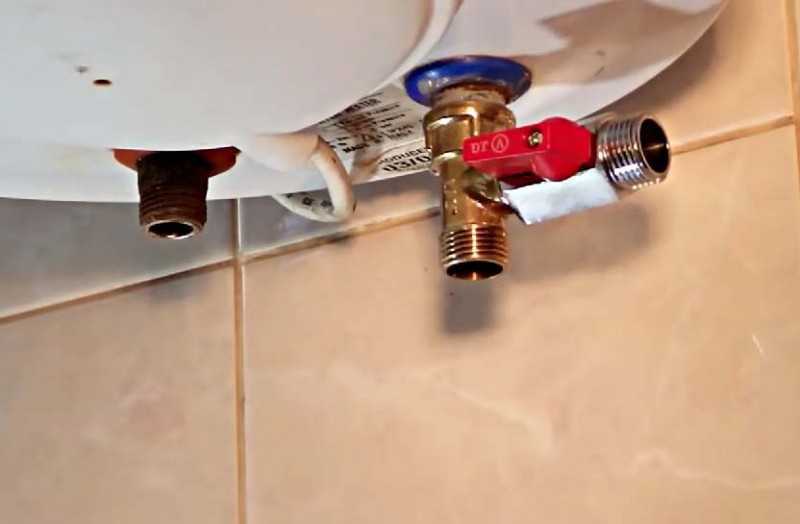

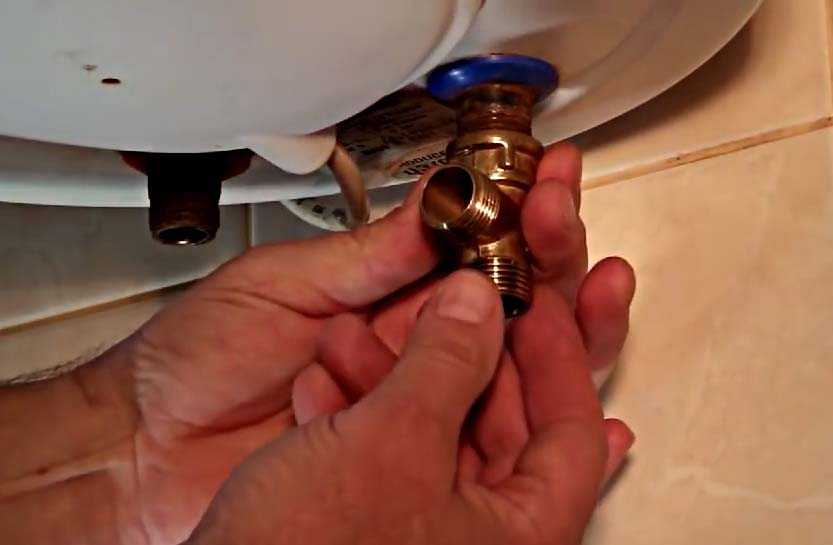

Установите латунный тройник.
На боковую резьбу тройника установите шаровой краник.

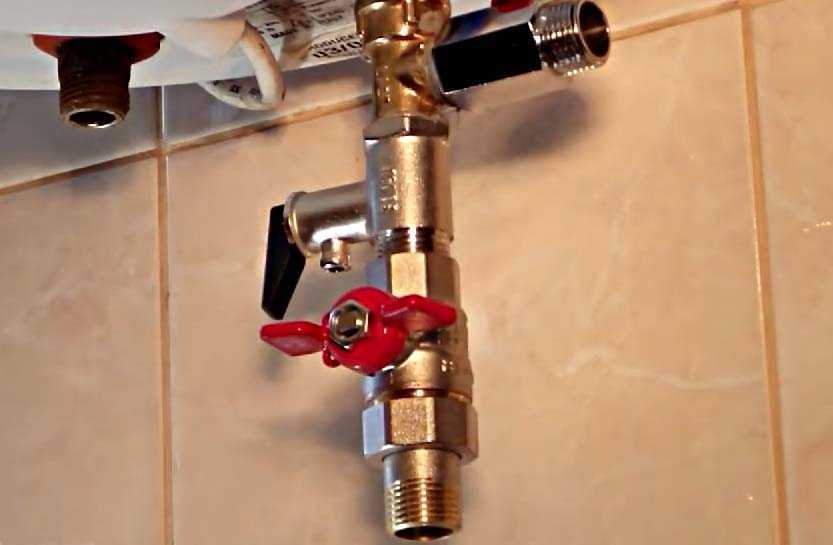

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

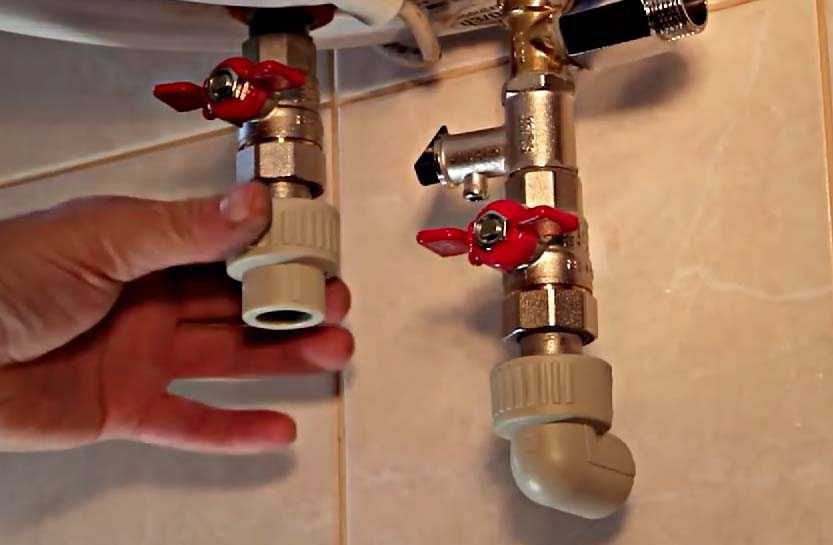

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.
Далее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.
Подсоединяем накопительный бойлер к водопроводу
На патрубок, через который идет холодная вода мы наворачиваем предохранительный клапан. Проводим соединение водопроводной системы с бойлером, используя медные, пластиковые или стальные трубы.
После этого идет подача холодной воды в бак, а горячей – в смеситель.
Если качество воды не сильно хорошие, то можно установить дополнительный фильтр в бойлер.
Каждая модель имеет свою инструкцию подключения бойлера, но все они имеют один и тот же принцип, только преподнесены по-разному. Также в инструкции указывается о всех количествах отверстий, особенности креплений, пошаговая инструкция присоединения шлангов и тому подобное. Поверьте, подключить бойлер можно довольно просто самому. Монтирование проточного бойлера Чтобы установить бойлер проточного вида нам нужно выполнить всего лишь 2 этапа: подключится к электроэнергии, а после подключится к водопроводу.

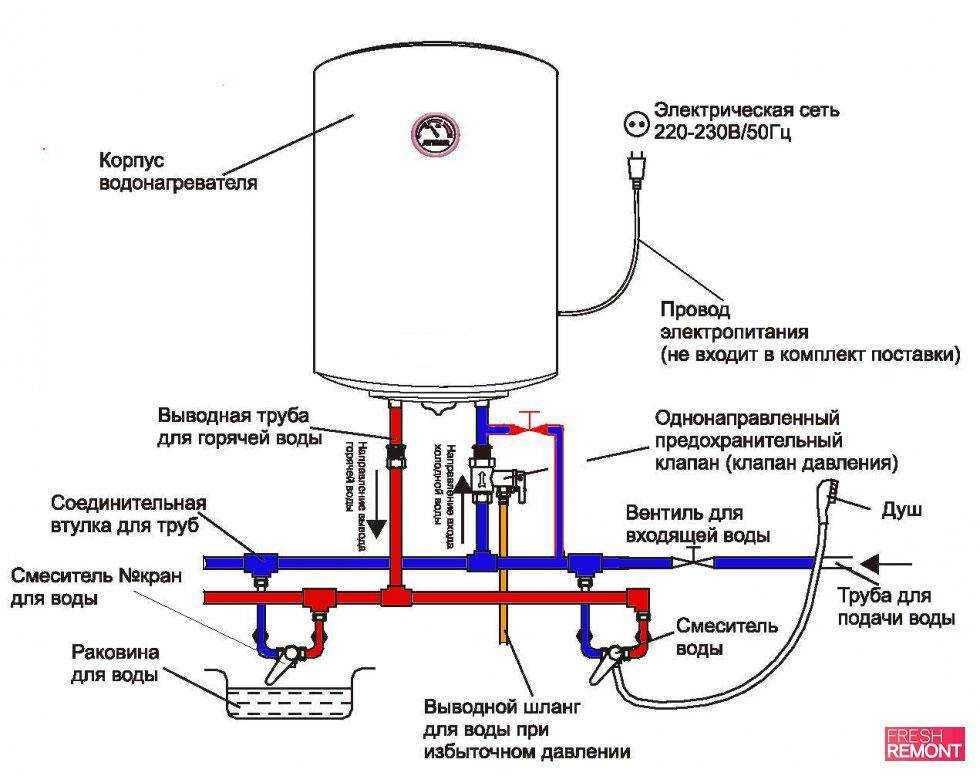

На картинке ниже вы сможете увидеть саму схему подключения проточного бойлера.
Для начала необходимо установить автомат и проложить трёхжильный кабель непосредственно до установки от щитовой коробки. Таким образом прибор заземлится.
После присоединяем наш бойлер к ванной стене. Устанавливаем краны и вентили, которые будут перекрывать подачу воды, а также регулировать напор горячей и холодной воды. Затем мы присоединяем кран, а также душ, который в большинстве случаев входит в комплект бойлера. Перед тем как включить бойлер, нужно проверить есть ли в системе вода. Тестировать бойлер без воды категорически запрещено, так как это приведет к его поломке.
Для завершения работы с бойлером, необходимо сперва отключится от электричества, а после только перекрывать в нем воду. Производительность бойлера напрямую зависит от его мощности, поэтому нужно позаботится о хорошей проводки, для превращения коротких замыканий.
Чтобы установить бойлер впервые вам может понадобится около 2-3 часов, специалисты это делают примерно за час. Но мы уверяем вас что уже на 3 бойлер вы сможете его подключать с такой же скоростью, как и специалисты.
На самом деле очень полезно изучить бойлер, который вы поставили у себя в квартире, ведь так вы сможете сэкономить деньги и в будущем исправить все его поломки самостоятельно, без привлечения третьих лиц.
Как использовать краны водонагревателя (закрытие и открытие)
Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.
Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по
различным причинам.
Обратим внимание на кран «4» — он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не
перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все
жители подъезда – вода пойдет в стояк
Главное правило использования — если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме — «1» и «2»
краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на
профилактику и горячую воду отключают, подключаем наше устройство к сети 220В,
открываем краны «1» и «2», а кран «4» — закрываем.
Критерии безошибочной установки оборудования
Следует придерживаться рекомендаций:
- в большинстве случаев водонагреватели выпускаются без питающего кабеля, его нужно подключать самостоятельно, но сначала необходимо правильно определить сечение — в соответствии с мощностью агрегата;
- при выборе фитингов учитывают диаметр коммуникаций и размер патрубков;
- недопустимо подключать трубы централизованной системы меньшего сечения, чем у патрубков, это считается грубым нарушением процесса монтажа, однако рекомендуется соединять коммуникации большего размера и патрубки малого диаметра;
- предусматривается возможность установки автоматического выключателя, что позволит предотвратить выход бойлера из строя.
Частые ошибки при подключении
Все составные части водонагревателя должны быть правильно соединены. К ним относятся тройники, предохранительный клапан и шаровые краны. Несмотря на подробные пошаговые инструкции, с которыми можно ознакомиться в интернете, при подключении бойлеров домашние мастера умудряются совершать следующие ошибки:
- вместо предохранительного устройства монтируют обыкновенный клапан. В этом случае давление на агрегат не уменьшается, что приводит к преждевременному износу оборудования;
- отсутствие теплоизоляции на трубе горячей воды приводит к тому, что вода быстрей теряет высокую температуру и долго нагревается в баке;
- неоправданное при установке агрегата удлинение коммуникаций может стать причиной падения производительности бойлера.
Если все требования по установке и подключению водонагревателя выполнены на качественном уровне, то сам аппарат прослужит много лет.
Монтаж проточного водонагревателя
Первыми будут водонагреватели проточного типа. Эти нагреватели делятся на переносные и стационарные.
С переносными водонагревателями и вовсе проблем по установке не должно быть. Зачастую подача воды в них производится из душевого шланга с предварительно снятым распылителем.
Для установки достаточно выбрать место его расположения. Затем произвести замеры мест крепления. При этом нужно учитывать длину проводки, ее должно хватить до ближайшей розетки.
Далее в отмеченных местах нужно перфоратором просверлить отверстия в стене и вкрутить в них монтажные крюки.
После этого нагреватель повесить на крюки, подсоединить к входящему выводу шланг от душа и подключить к розетке.
На этом монтаж будет завершенным. Ниже представлены примеры работ.
Сложность установки стационарного проточного водонагревателя зависит в основном от системы водообеспечения дома.
Если в дом заходит только трубопровод с холодной водой, то монтаж будет проще, а если и с холодной и горячей – потребуются дополнительные работы.
Инфракрасные теплые полы электрические под ламинат и плитку на бетонный и деревянный пол, плюсы и минусы, как выбрать, монтаж своими руками
Рассмотрим первый случай.
Первым делом опять же потребуется определение места расположения нагревателя. Но здесь нужно ориентироваться на трубопровод с водой, нагреватель должен располагаться недалеко от него.
Далее производится закрепление прибора в выбранном месте. Процесс установки идентичен описанному.
Если в трубопроводе с водой имеется вывод с запорным краном для подключения, то обеспечить подачу воды будет несложно.
Достаточно присоединить гибкий шланг к запорному крану и к подающему выводу самого нагревателя.
Но следует побеспокоиться и о выводящем выходе нагревателя. К нему нужно тоже подсоединить гибкий шланг, а второй конец – к смесителю.
Если будет несколько точек забора воды, то потребуется прокладка пластиковых трубопроводов к ним, а после уже подсоединять шланг от нагревателя к этому трубопроводу.
Если же отдельного вывода в системе обеспечения нет, то придется его сделать.
Если трубы пластиковые, то из инструментов дополнительно нужен будет паяльник для пластиковых труб, ножницы для их резки, а из материалов – тройник и запорный кран.
Перед началом работ нужно перекрыть подачу воды в систему и слить ее остатки.
Затем произвести разрезание трубы в месте, наиболее близком к месту расположения прибора.
При помощи паяльника в место разреза впаять тройник, а уже к нему подсоединить кран. После произвести подсоединение шлангов к прибору.
Если трубы металлические, то для врезки нужна будет плашка для нарезания резьбы на трубах.
Последовательность работ та же, что и у пластиковых: труба разрезается, нарезается резьба на ее концах, вкручивается тройник, а на него – запорный кран.
После монтажа следует проверить герметичность всех соединений. Для этого подача воды включается и проверяются соединения на наличие течей.
Далее прибор включается в розетку и проверяется работоспособность системы.
Второй случай.
Если в дом заходит также трубопровод с горячей водой, то помимо подключения подачи на нагреватель от трубопровода с холодной водой, потребуется установка дополнительных двух запорных кранов и одного тройника.
Тройник врезается в трубопровод подачи горячей воды. Перед ним устанавливается первый кран, а второй – на выходе из нагревателя.
Таким образом будет обеспечиваться подключение и отключение горячей воды от разных источников.
При использовании горячей воды из централизованной подачи перекрываются краны на вводе и выводе в нагреватель.
Если же будет использоваться вода, нагретая прибором, то краны, ведущие на него, открываются, а кран, установленный перед тройником, врезанный в трубопровод с горячей водой перекрывается.
Ошибки при подключении и эксплуатации
Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.
Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».
частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает
Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.
Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.
нельзя включать в сеть пустой бойлер без воды
ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.
И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.
Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.
подключение водонагревателя только через УЗО, либо только через автомат
Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.
Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.
https://youtube.com/watch?v=_77LiS7L90A
Частые ошибки монтажа водонагревателей
Учитывая, что коммуникации подключаются к электроприбору, они не должны быть подвержены воздействию конденсата. По этой причине предусматривают изоляцию. Наилучшим вариантом являются цилиндрические изделия толщиной 20 мм. Они надеваются на коммуникации еще на этапе монтажа. Рекомендуемый показатель теплопроводности — не более 0,035 Вт/м*К.
Утеплитель предусматривается не всегда, что также способствует увеличению теплопотерь. Как следствие, возрастает уровень энергопотребления агрегата. Еще одной ошибкой является пренебрежение установкой расширительного бака. Данный элемент лучше справляется с регулировкой давления, чем предохранительный клапан.
Подсоединяем бойлер к водопроводу
Так как нам известно главной ключевой в установки бойлера является подключение его к водопроводу.
Подключение труб к бойлеру используем такое же как на схеме, указанной ниже:
Самым лучшим способом монтажа будет, тот в котором используются металлопласиковые трубы. Но если вы вдруг используете полипропиленовые то вам для начала необходимо узнать как их правильно паять. Лучшим способом будет показать эту схему в магазине, и рабочие сами вам соберут все необходимые элементы, которые потребуются вам для успешного монтажа. Бывает такое что основные трубы в квартире металические, тогда лучше всего использовать ее с применением зажимной обоймы.
Перед началом работ необходимо отключить воду, которая попадает в вашу квартиру по разоичным трубам. А после открыть кран, который даст застоявщееся воде стечь. Подключатся лучше всего ближе к основному стояку вашего дома.
Необходимо подключить два тройника, их врезать в трубы, которые является основными для холодной и горячей воды в вашем доме. После необходимо присоеденить вентили на выход, а также вход бойлера, и естественно перекрыть их. После вы сможете с увереностью дать подачу воды через замкнутые краны.
Проверяем не протекают ли новопоставленые трубы с помощью воды. Обматываем лентой Фума или просто паклей и помещаем его к предохранительному клапану, прикручивая его к нему. Следующим этапом необходимо прикрутить переходники к подаче воды к бойлеру. Также сделать и с вентилями.
Когда это все будет на своих местах, нужно обрезать трубу секатором выбранной нами длиной. После обязательно снимаем фаску с краев трубы и надеваем на нее гайку с уплотнительным кольцом. И закручиваем гайку, главное не перетягивайте саму гайку. После того как начнется звук треска, то необходимо еще немного зажать гайку. Главное в этом деле не перепутать трубы местами, ведь последствия могут привести даже к поломке самого бойлера.
