Можно ли выбрать лучший пленочный теплый пол и как?

Инфракрасный обогреватель в системе «теплый пол»

При создании конструкций нужно предотвратить проникновение воды к группам контактов пленочного обогревателя. Поэтому, если имеется вероятность появления влаги на поверхности чернового основания, устанавливают слой гидроизоляции. Удаляют острые выступы, иные дефекты, способные повредить пленочные нагреватели. В соответствии со стандартами не должно остаться неровностей высотой более 3-4 мм.

Под пленки монтируют специальный слой из вспененного полимера. Он не пропускает тепло вниз. Не следует использовать материалы, в которых функцию отражателя выполняет металлическая фольга.

Сверху раскатывается инфракрасная пленка, подключаются кабели питания. Над ней устанавливают последовательно полиэтиленовую пленку, ламинат или паркетную доску. Если финишное покрытие обладает гибкостью (линолеум, ковролин) под ним размещают слой из фанеры, иного прочного материала.

Фиксация пленки степлером

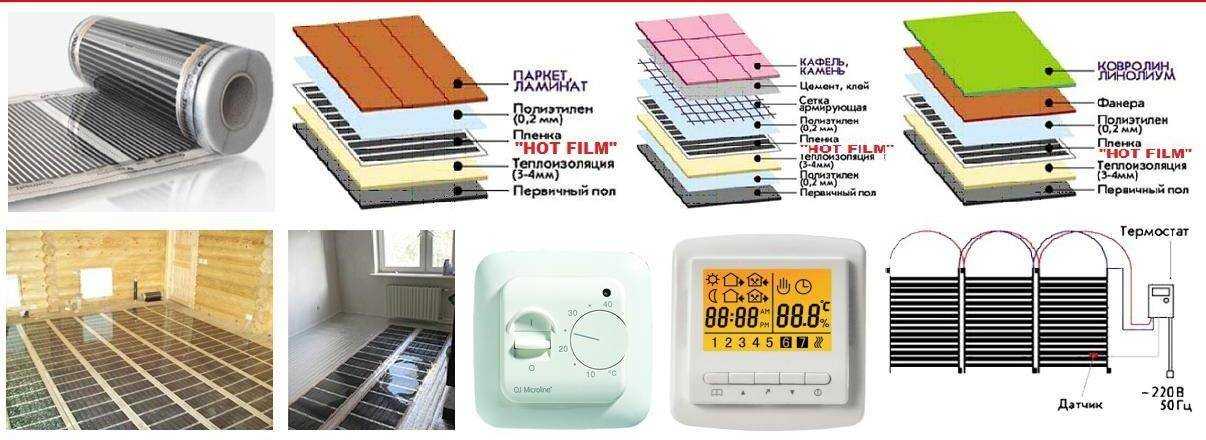

При укладке плитки используют следующее расположение слоев:

• Основание. Здесь мельчайшие выступы удаляют не так тщательно, как в предыдущих вариантах, так как сверху устанавливается утеплитель. Тем не менее, следует заделать швы, выровнять поверхность.
• Тепловая изоляция. Следует использовать стойкий к нагрузкам материал. Подойдет, например, пенополистирол с плотностью от 35 кг на м куб. и выше. Если приобрести плиты с замковыми вырезами на торцах, заклеить соединения скотчем при укладке, будет обеспечена хорошая герметичность.
• Слой теплоотражающего материала устанавливается, как и в предыдущих технологиях.
• Далее раскатывается ИК пленка, медными шинами вниз. Монтируют необходимые электрические соединения.
• Сверху создают слой из достаточно толстой (от 40 мкм и более) полиэтиленовой пленки.
• На нее укладывают армирование. Тут можно применять только сетки их непроводящих ток материалов.
• Сверху заливают стяжку с применением стандартных пропорций цемента и песка. В этом слое создают выемку для последующей установки температурного датчика.
• После застывания строительной смеси на клеевой состав монтируют плитку.

Чтобы не повредить случайно защитные слои пленочных обогревателей, работают в мягкой обуви, следят за чистотой подошв. При укладке стяжки оставляют компенсационные швы по контуру. В эти промежутки устанавливают прокладку из демпфирующего материала.

Интересная альтернатива — переносной теплый пол

А нельзя ли вообще обойтись без каких бы то ни было монтажных работ? Теплый пол хочется, и средства на его приобретение выделить готовы, но вот развозить ремонт – ну никак не по душе!

Оказывается, есть решение и для таких «капризов».  Речь идет о мобильной системе подогрева поверхности пола.

Мобильный вариант системы подогрева пола – разместить лучше всего под ковром.

Этот необычный нагревательный прибор выполнен в форме рулона, раскатываемого по полу в нужном для хозяев месте. Он может иметь тканевую основу или представлять собой полимерное пленочное покрытие с электрическими проводниками внутри. В любом случае его не рекомендуется оставлять открытым – да это будет и не комфортно. Такие нагреватели обычно закрываются ковром или половичком, там, где в настоящий момент (или постоянно – в зависимости от образа жизни владельцев) нужен подогрев.

Размеры, мощность – у разных изделий свои, и представлены в немалом разнообразии. Температура нагрева обычно не превышает 30 градусов – этого вполне достаточно.

Решение действительно интересное, но, по мнению автора этих строк – практически по всем пунктам проигрывающее стационарной системе теплого пола. И в первую очередь – по соображениям безопасности эксплуатации.

Для примера взглянем на наиболее комфортную, пожалуй, для применения отечественную модель «Теплолюкс Экспресс».

Инфракрасный переносной теплый пол «Теплолюкс Express»

Этот производитель в своем ассортименте имеет и «классические» электрические теплые полы кабельного и пленочного типа. Но иногда именно мобильное решение становится оптимальным.

Теплые полы больших размеров производитель сразу комплектует сумкой для их переноски.

«Теплолюкс» предлагает, как маленькие «коврики», от полуметра до метра на сторону, так и вполне солидные, способные закрыть большой участок площади комнаты.  Так, модель мощностью 300 Вт представляет собой прямоугольник 2000×1400 мм, а 560 Вт — 2800×1800 мм. Обе эти крупные модели комплектуются удобными сумками для транспортировки.  Материал покрытия – приятный на ощупь искусственный войлок.

Плюсы

• Монтаж не требуется. А с настилом и подключением справится каждый.
• Можно стелить на любое покрытие пола.
• Отличный вариант для общежития, съёмного жилья, для выездов на дачу в межсезонье.
• Спасение при аномальных холодах, при заболевших в семье.

Минусы

• Никакого термостатического управления, нет настроек температуры. Про энергосбережение речи не идет.
• Нельзя полностью исключить поражения током – войлочный слой не может рассматриваться как «броня», гарантирующая целостность находящегося под опасным напряжением проводника при, например, уроненном тяжелом или остром предмете.
• Нельзя укладывать на поверхность, имеющую сильные неровности.
• Лучше не рассматривать, как долгосрочный спасительный вариант – все равно стационарный пол, тот же инфракрасный пленочный – и выгоднее, и безопаснее, и «здоровее», и комфортнее.

переносной теплый пол Теплолюкс Express

Голосование

Что бы вы выбрали или посоветовали?

Инфракрасный переносной теплый пол «Теплолюкс Express»

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Монтаж ИК-обогревателей плёночного типа

Установка гибких плёночных обогревателей, не зависимо от места монтажа, не требует от исполнителя наличия высококлассных профессиональных навыков, но должна выполняться с соблюдением следующих правил:

• место установки ПЛЭН должно быть ровным и сухим;
• резка рулонов, если это предусмотрено моделью, должна выполняться только по указанной производителем разметке;
• проверка работоспособности включением в сеть сложенного в рулон обогревателя запрещена;
• длина одного полосового фрагмента пленки не должна превышать 8 м;
• соседние полосы системы обогрева располагаются на расстоянии не меньше 5 мм;
• сгибание ПЛЭНа на угол более 90 градусов не допускается;
• монтаж плёнки к основанию выполняется скобами с помощью строительного степлера или специальным крепежом (использование обычных гвоздей и саморезов не эффективно);
• выполнять монтажные работы при минусовой температуре воздуха запрещено – после прогрева помещения полосы плёнки увеличатся в размерах и образуют складки.

Последовательность установки плёночных ИК-обогревателей

Основание под размещение ПЛЭНа для защиты от перегрева должно быть оборудовано фольгированным отражающим экраном, выполняющим роль тепло- и гидроизолятора, например, пенофолом, изолоном.

Защитное покрытие монтируется на основание с нахлёстом соседних кромок друг на друга в 3-5 см, для ускорения процесса целесообразно использовать для крепежа специальные фиксаторы, имеющиеся в широком ассортименте в продаже.

Сверху стыки полос экрана проклеиваются продольно специальным фольгированным скотчем.

Поверх уложенного экрана монтируются элементы плёночного обогревателя — после предварительной раскладки и согласно прилагаемой к устройству инструкции по установке. Монтаж выполняется с учётом правила – на 1 квадратный метр гибкой плёнки должно приходиться 8-10 крепёжных элементов.

По готовности установки обогревательного контура производится его подключение к терморегулятору, который должен располагаться на высоте 1-1,5 м от пола, и проверка работоспособности системы.

Кроме того, для корректного мониторинга температурного режима в помещении термостат должен располагаться в отдалении от других обогревательных приборов, иметь под собой теплоизоляционную прокладку, быть защищённым от прямых солнечных лучей и сквозняков.

При положительных результатах тестирования ИК-устройства выполняется укладка материалов финишной отделки – напольного покрытия или подвесного потолка, которые монтируются с устройством зазора в 10-15 мм между облицовкой и плёнкой.

Читайте по теме — как крепить, стелить и клеить пенофол.

Плюсы и минусы пленочного пола

Сначала о приятном. Достоинства этой системы обогрева многообразны, перечислим лишь некоторые из них:

Низкая цена. В самом деле, такой материал стоит относительно недорого. В зависимости от производителя и материала изготовления, стоимость за 1 кв.м составит от 350 до 1300 рублей. Для сравнения, материал и монтаж теплого водяного пола обойдется в два-три раза дороже.

Низкое потребление электричества. Самый мощный пленочный пол потребляет около 200 Вт на каждый квадратный метр площади. В среднем, это значение ниже: 150 Вт на м2. Если сравнить с «прожорливостью» кабельного пола (180-220 Вт) – выгода очевидна. Про классический водяной пол можно и не говорить: расход газа на подогрев воды, плюс потребление электроэнергии циркуляционным насосом – получается приличная сумма.

Читайте такте: Самый экономичный из всех — Теплый водной пол!

Простота монтажа. Зная основные правила, уложить пол с подогревом сможет практически любой хозяин.

Полезные свойства. Да, это не миф и не чудо. Пленочный пол ионизирует воздух, убивает неприятные запахи, создает благоприятный микроклимат в любом помещении.

Как видно, положительных качеств настолько много, что хочется сию минуту бежать за покупкой. Однако было бы нечестно умолчать о недостатках этих систем. Итак, что же «неудобного» в теплом пленочном полу?

Мебель ставить сверху нельзя. Это актуально для биметаллического материала, углеродный пленочный теплый пол не столь требователен. Минус очевиден: если в комнате планируется возможность перестановки, то трудно угадать, на какой участок пола можно стелить пленку, а на какой нельзя.

Нужна ровная поверхность. То есть, потребуются дополнительные затраты на выравнивание поверхности. Представьте ситуацию, когда пленка лежит на неровности и продавливается покрытием. Пробивается изоляция, происходит короткое замыкание. Как результат – возгорание. Крайне неприятная штука.

Некоторые работы нельзя выполнить самостоятельно. Вы можете подготовить поверхность, постелить пленочный пол, даже подключить к нему кабель питания. Но вот установку терморегулятора, УЗО и контроль качества может выполнить только квалифицированный электрик.

Разобравшись с достоинствами и недостатками, можно рассмотреть, под какое покрытие можно стелить пленочный теплый пол.

Как выбрать подходящий вариант

Обширная товарная линейка пленки озадачит любого потребителя. При выборе следует придерживаться первоначальных данных помещения, в котором будет устанавливаться обогрев. К примеру, в доме имеется своя система отопления, только одна из дальних комнат, в которой находится детская, обогревается недостаточно.

Можно найти простой выход. Под напольное покрытие из ламинатной доски устанавливается сплошная инфракрасная пленка. Можно ограничиться согревающим ковриком из инфракрасной пленки, но он представляет собой обогреватель, и малыша без контроля возле него оставлять не рекомендуется.

Если нет желания перестилать пол – ограничьтесь греющими плинтусами. Даже стены лоджии можно оснастить такими панелями, но самый лучший вариант – инфракрасная пленка в виде панелей для потолка.

Критерии оптимального выбора

Действуя как модель «земля-солнце», система ПЛЭН при установке в мае или октябре просто будет поддерживать тот тепловой режим, которым насытился дом за летне-весенний период. Такой обогреватель также эффективно работает в помещениях с хорошей теплоизоляцией.

Рекомендуем: Особенности вытяжных труб для котлов отопления

При этом происходит экономия электроэнергии, и отопление можно периодически выключать. Да и на нагрев резисторной пленки будет затрачиваться меньше времени – снижение примерно на 10% от основных временных затрат. Отопление отключается после того, как пространство нагрелось до нужной температуры. Включать его нужно будет периодически и только на 3-15 минут.

Полезные свойства

Плёночные полы в силу высокой экологичности абсолютно безопасны для здоровья. Материал, из которого они выполнены, обладает рядом полезных свойств, что имеет конкретные преимущества.

1. Поскольку в помещениях нагреваются предметы мебели и люди, температура воздуха всегда ниже. Это для человеческого организма более комфортно – улучшается самочувствие и повышается работоспособность.
2. Разогретый плёночный пол способствует рождению анионов, положительно влияющих на наши организмы.
3. ИП не излучает электромагнитные волны, вредящие человеку. Излучение телевизионного приёмника интенсивнее на порядки.
4. Плёночные полы абсолютно нейтральны, не создавая шумовых, механических или химических воздействий.
5. ИКИ не нагревает воздух, поэтому не происходит его движения. Пыль не вздымается, а это снижает риск аллергенных заболеваний.
6. Нагрев полов можно отрегулировать таким образом, что они будут поддерживать заданные температурные параметры в различных комнатах или в разных участках одной.
7. Использование плёночных полов не изменяет влажность воздуха.
8. Установить инфракрасные плёнки реально на полах, на стенах, потолках. Также можно прикрепить узкие полоски снизу подоконников или вдоль плинтусов.

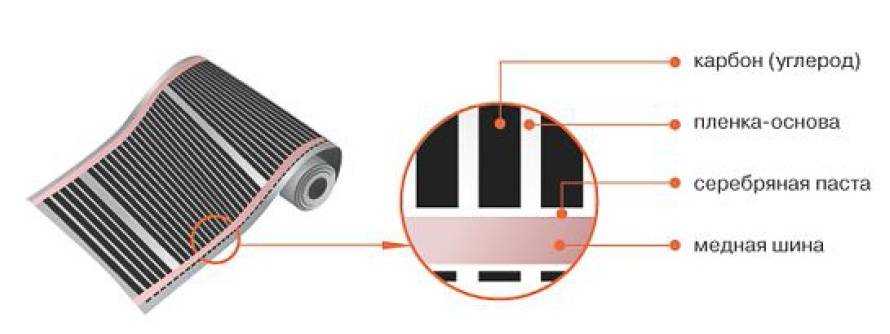

Что такое инфракрасная пленка?Плюсы и минусы материала

Обогрев ик пленкой возможен как для всего дома, так и локально (чаще на балконе, кухне или ванной комнате). Принцип действия ее основывается на излучении длинноволновых инфракрасных волн, которое нагревает все имеющиеся в помещении твердые поверхности, которые в свою очередь греют воздух.

Достоинства и особенности ик пленки:

• простота и оперативность монтажа;
• отсутствие необходимости обустройства стяжки – сверху пленочного покрытия сразу укладывают ламинат, плитку или ковролин;
• не увеличивает высоту помещения;
• надежность материала, экономия почти 20 % электрической энергии по сравнению с другими системами отопления;
• возможность установки регулятора нагрева;
• способность устранять малоприятные запахи;
• инфракрасная пленка не сушит воздух, влажность остается на одном уровне;
• материал не дает аллергического эффекта.

Из минусов можно выделить только зависимость работы инфракрасной пленки от электричества, это неудобно, если дома постоянные скачки напряжения. В такой ситуации нужно дополнительно установить защитное реле напряжения.

№4. Безопасность плёночных тёплых полов (возгорание)

Фото с сайта https://homemasters.ru/forums/topic/30943-opyt-ispolzovaniya-teplogo-pola-caleo/ . Обсуждение проблемы возгорания плёночного тёплого пола

Как-бы производители не хвалили свою продукцию и не заявляли о её безопасности, периодически в сети появляются отзывы потребителей в которых представлены фото загоревшихся плёночных тёплых полов. И речь не идёт о возгорании проводки, а именно о возгорании самого нагревательного мата.

Производитель, в лице специалиста технической поддержки потребителя, зачастую ссылается на несоблюдение правил монтажа, указанных в технической документации к товару. Зачастую упоминают:

• неверная установка датчика температуры;
• Недостаточная теплоотдача. Слишком мал зазор между полом и предметом, который на нём находится (например мебель без ножек, постелили ковёр, забыли тряпку на полу, или просто уснуло домашнее животное на тёплом месте). Налагаются значительные ограничения на последующую перестановку мебели, использование ковров и других покрытий и т.д. ;
• отсутствие заземления. Во многих многоквартирных домах советской постройки заземление отсутствует с момента проектирования здания. Соответственно выполнить требования по заземлению тёплых полов представляется невозможным и вся ответственность ложиться на потребителя.
• Также имеются рекомендации по установке надёжных терморегуляторов. Но понятие «надёжность» не приемлемо к пожарной безопасности. Стоит доверять только термину «100% безопасный«, которого вы наверное не найдёте на упаковке и в сопроводительной документации к товару.
• Обязательная установка систем автоматического обесточивания при повышении нагрузки в контуре тёплых полов. Произвести верный расчёт такой системы сможет только специалист, при этом, эта система только снизит риск, хотя и значительно, поражения электрическим током или возгорания.

Какой из этого можно сделать вывод?

Установка и эксплуатация плёночных тёплых полов совсем не безопасная затея, и в подавляющем большинстве случаев, ответственность ляжет на самого потребителя.

Монтаж и эксплуатация электрических тёплых полов в помещениях с повышенной влажностью повышает вероятность возникновения опасной, для здоровья и жизни живого существа, ситуации

Если обратить внимание на некоторые технические усовершенствования, активно рекламируемые производителями, то не сложно заметить появление новых элементов в конструкции систем электрических тёплых полов, например антиискровая сетка. Что говорит о повышении производителем безопасности своей продукции

Но с другой стороны, ране производитель как-то не обращал на это внимание и нет никакой гарантии, в изменении подхода в информировании потребителя.

Материал финишного покрытия пола должен быть на 100% негорюч, являться диэлектриком, быть герметичным, иметь достаточную теплопроводность в реальных условиях эксплуатации (разлили чай, воду, бутылку с растворителем или жидкостью для снятия лака). Т.е. такие покрытия как ламинат, пробка, дерево, линолеум уже заставляют задуматься над их применением с системой электрических тёплых полов. Наиболее выгодно выглядят керамическая плитка, керамогранит и подобные материалы.

Монтаж электрического тёплого пола выполняйте со строгим соответствием с документацией прилагаемой производителем конкретного товара. При этом, знакомьтесь с документацией ещё до покупки, на предмет совпадения ваших возможностей (например, заземление) с требованиями производителя. Всё это требует времени, знаний и опыта, следовательно, разумнее доверить специалисту.

Специалиста, вероятно, стоит выбирать по уровню взятой на себя ответственности, касательно в случае возникновения каких-то проблем связанных с функционированием и безопасностью системы тёплых полов.
С точки зрения безопасности, лучше обратить внимание на модели с питанием 12В.  Чем ниже напряжение, тем безопаснее для человека. «Однако при наличии сырости сопротивление тела человека резко снижается и безопасным может считаться напряжение только ниже 12 В«.

Монтаж ИК теплого пола

Перед тем как приступить к монтажу инфракрасного теплого пола, необходимо выполнить ряд расчетов и разработать проект раскладки. При этом пользователь должен иметь в виду, что на отечественном рынке ему может быть предложено 2 варианта:

1. Комплектный — в одной коробке присутствует все необходимое для монтажа: пленка, провода электропитания, терморегулятор, датчик температуры, комплектующие для монтажа и пр.;
2. Отрезной — пленка шириной 50, 80 или 100 см. отрезается с бобины кратно одному погонному метру, а вся необходимая комплектация добирается пользователем самостоятельно.

Расчет раскладки и разработка проекта

Схема укладки инфракрасной пленки

Начинают проектирование с того, что рисуют план помещения и указывают на нем зоны стационарной установки мебели – в этих местах пленка не укладывается.

Производители пленки рекомендуют осуществлять ее раскладку вдоль длинной стены помещения. Это позволит сократить число разрезов.

В процессе проектирования необходимо также учитывать:

• раскрой полотна выполняют таким образом, чтобы длина одного полотна не превышала 8 м.;
• расстояние от стены до инфракрасной пленки должно составлять от 10 до 40 см.;
• от мебели пленка должна отстоять не менее, чем на 10 см.

Подготовка поверхности основания

Укладка гидроизоляционной пленки

Прежде чем приступить к реализации разработанного проекта, необходимо выполнить ряд мероприятий по подготовке основания, на которое будет уложена инфракрасная пленка. Перечень этих работ включает:

• штробление стен для прокладки проводов и установки температурного датчика;
• устранение неровностей основания при помощи тонкого слоя самоналивного пола. Допустимое отклонение по горизонтали — не более 3-х мм.;
• очистку, мойку и сушку основания;
• укладку гидроизоляционной пленки, которая защитит ИК-пленку от воздействия влаги снизу;
• утепление основания фольгированным утеплителем (при необходимости). Укладывают его металлизированной стороной вниз;

Монтаж ИК-пленки

Монтаж пленочного теплого пола

Укладку ИК-пленки осуществляют в следующем порядке:

1. Размечают пол согласно проекту, учитывая, что перехлест полотен не допускается. Рекомендуемое расстояние между их краями должно составлять не менее 5 см.
2. По центру обогреваемой поверхности устанавливают термодатчик, предварительно углубив его в утеплитель. Расстояние от ближайшей стены до датчика должно быть не менее 50-ти см.
3. Укладывают предварительно раскроенное полотно медными полосами вниз в соответствии с разметкой.
4. Фиксируют пленку к основанию при помощи небольших кусочков скотча.

Во время проведения работ не допускается хождение по ИК-пленке. Также нельзя ставить на нее тяжелые предметы и ронять инструмент.

Подключение элементов системы

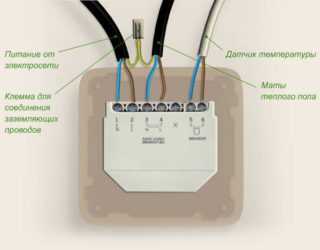

Подключение терморегулятора инфракрасного теплого пола

Соединяют элементы системы между собой в следующей последовательности:

1. Имеющиеся в монтажном комплекте зажимы подсоединяют к концам медной шины.
2. Устанавливают и соединяют с полотном электрические провода, соблюдая в обязательном порядке условие параллельного подключения. Упростить эту задачу поможет применение разноцветных проводов.
3. Изолируют места всех соединений. При этом клеммы и концы медных шин на отрезанных участках полотна защищают гудроновыми накладками.
4. Подсоединяют к системе терморегулятор и затем устанавливают его на стене в доступном месте. Рекомендуемая высота установки — 1 м.
5. Проводят тестовое включение системы, проверяя равномерность прогрева. При этом не должно быть искрения и постороннего шума. При выявлении недостатков их устраняют.
6. Только убедившись в полной работоспособности системы и отсутствии недостатков можно приступить к укладке напольного покрытия.

Принцип работы обогрева теплым ИК-полом

Большинство используемых на российском рынке пленочных материалов для организации теплого пола имеют южнокорейское или отечественное происхождение.

Разберемся в принципах функционирования ИК теплого пола. Работа конструкции во многом напоминает действие Солнца. При подключении к сети электрический ток начинает движение по теплопроводящим волокнам рабочей поверхности теплого пола. В результате возникают инфракрасные лучи, сила которых направлена на предметы, располагающиеся в доступных зонах. То есть тепло передается мебели, человеку, другим предметам, которые попадают в область видимости ИК-лучей.

Пленочный пол можно успешно использовать в качестве основного отопления квартиры или дома, однако при этом необходимо, чтобы не менее 70% пола были покрыты этим материалом.

Другие типы обогревательных приборов осуществляют нагрев по другому принципу. Сначала тепло передается воздушным массам, после чего переносится на предметы вокруг. При этом ламинат практически не нагревается. Даже при высоких температурах нагрев полового покрытия происходит очень медленно. Из-за этого много энергии тратится впустую.

Инфракрасная пленка поставляется в рулонах, ширина материала может составлять от 50 до 100 мм, а цена во многом зависит от характеристик и популярности бренда.

Инфракрасная конструкция пола позволяет быстро прогреть все предметы и человека, находящегося в помещении. За короткий временной промежуток обеспечиваются комфортные условия нахождения в комнате. При этом потери энергии минимальны, так как все ресурсы идут на полезный обогрев. Вы будете платить исключительно за свой нагрев, а не подогрев воздуха.

Если центральная отопительная система по какой-то причине вышла из строя, но электрическая энергия в дом поступает, с помощью теплого пола удастся поддерживать в жилых помещениях если не комфортную температуру, то приемлемую для нормальной жизни и защиты от переохлаждения.

Пленочные конструкции можно установить в любых помещениях. Они уместны для использования в домах, школах, офисах и других заведениях. В любое время года вы сможете самостоятельно включить и отключить систему вне зависимости от магистральных линий, поэтому многие пользователи начинают переходить на такую систему отопления.

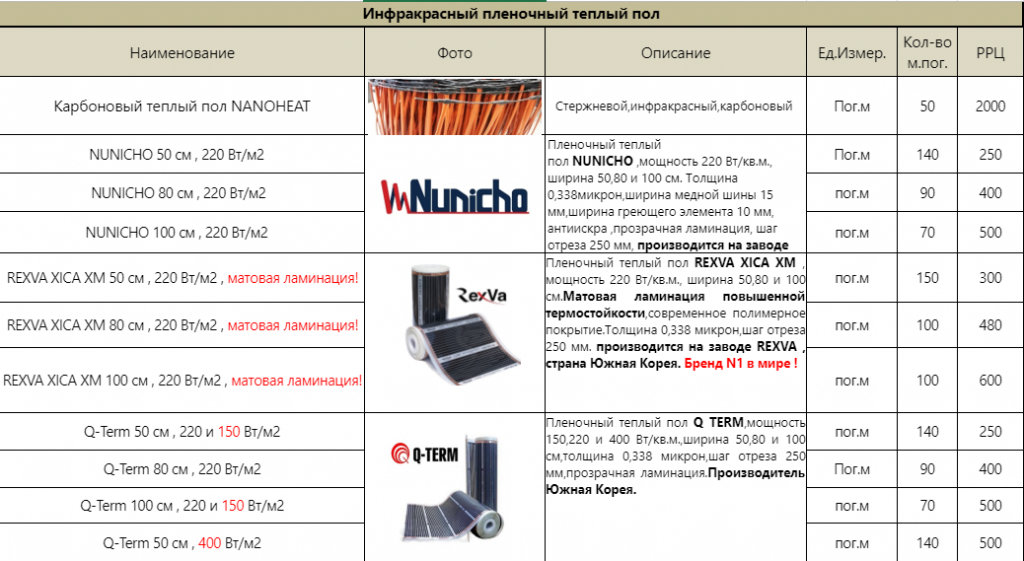

Какие компании подтвердили свою престижность положительными отзывами потребителей?

Наименование	Краткие эксплуатационные характеристики	Среднее потребление электрической энергии, Вт/м2	Примерная стоимость, руб.
Heat Plus 13, APN-410	Напряжение в сети 220 В, максимальная мощность 220 Вт/м2. Сплошная конструкция, рекомендуется под ламинат. Сухой метод укладки.	15–45	600
Q-TERM	Ширина 50 см, рекомендуется под мягкие покрытия (ковролин, линолеум), допускается под ламинат. Выпускается в Южной Корее, имеет повышенную мощность до 400 Вт, что позволяет обогревать полы в нежилых помещениях.	До 60	400
InfraFloor	Поверхность покрыта инновационным полимерным клеем EVA с увеличенными свойствами адгезии. Полностью защищена от проникновения влаги, ширина 50 см, длина мерного отрезка 25 см. Ширина карбоновых обогревательных линий 14 мм, на полосе 14 линий.	30–40	245
HOT-Film SH-310	Сухого монтажа, подключается к сети 220 В, может нагревать поверхность пола до +60°С. Рекомендуется использовать под керамической плиткой или искусственным камнем. Максимальная мощность 200 Вт, толщина 0,338 мм.	40–60	490
Rexva	Максимальная мощность 220 Вт/м2, монтируется на любые, в том числе и бетонные, основания. Выдерживает значительный нагрев, ширина 50 см, сухого способа монтажа.	40–60	380
Marpe	Сплошная пленка, не боится запирания корпусной мебелью, самостоятельно регулирует температуру под закрытыми участками – исключается перегрев и повреждение деревянных конструкций. Максимальная мощность 220 Вт.	15–20	1600
STEM Energy	Мощность 110 Вт на погонный метр, ширина 50 см, может устанавливаться в неотапливаемых помещениях. За счет качественного терморегулятора потребление электрической энергии сокращается на 30%.	До 30	290
SLIM HEAT ПНК	Длина рулона 2 м, максимальная мощность 220 Вт, один рулон обогревает квадратный метр помещения.	20–40	2070

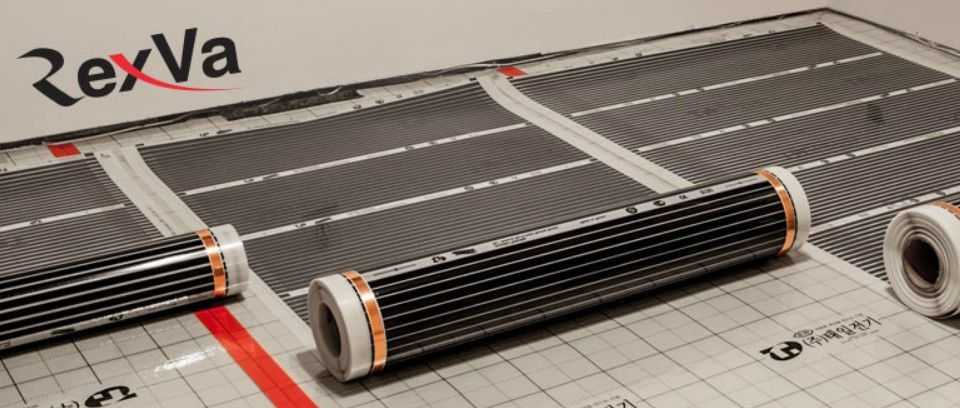

Инфракрасная пленка HEAT PLUS, RexVa, STEM Energy

Мы составили далеко не полный список производителей и брендов, в реализации есть товары и иных компаний. Но именно эта продукция пользуется большим спросом у потребителей и имеет хорошие отзывы профессиональных монтажников.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Конструкция и рабочий алгоритм системы

Строение инфракрасной пленки

Конструктивно ИК теплый пол представляет собой нагревательное полотно, изготовленное из эластичной полимерной пленки толщиной не более 400 мкм, на одну из сторон которой нанесены тончайшие токопроводящие карбоновые (углеродные) дорожки. Выполнены они в виде поперечных полос или пчелиных сот. При прохождении электрического тока эти дорожки нагреваются и начинают генерировать волны инфракрасного диапазона. При этом выделяется тепло, передаваемое напольному покрытию и/или окружающим предметам.

Потребителю может встретиться инфракрасная пленка со сплошным слоем нанесенного карбона. Такая пленка надежнее и долговечнее, но стоимость ее значительно выше.

Электропитание к токопроводящим дорожкам подается по проводникам, расположенным на краях инфракрасного полотна. Выполнены они из посеребренной меди.

Терморегулятор Rexant, механический, с датчиком температуры пола

Токоведущие проводники защищены от влаги и других повреждений прочным гидрофобным покрытием, не препятствующим прохождению инфракрасных лучей.

Обязательными атрибутами инфракрасного пола являются также:

• терморегулятор;
• датчик температуры.

Регулятор в связке с датчиком призван контролировать и оптимизировать функционирование всей системы. От него зависит эффективность и экономичность ее работы. Система, в зависимости от варианта исполнения, комплектуется различными по функциональным возможностям устройствами – от самого простого, способного защитить токоведущие части от перегрева, до новейшего программатора, с помощью которого владелец может задать температурный режим нагрева, действующий на протяжении всего отопительного сезона.

Пол инфракрасный функционирует по следующему алгоритму:

1. Подача электропитания на пленку вызывает нагрев напольного покрытия.
2. После того как температура в зоне расположения термодатчика достигнет предустановленной, последний даст команду терморегулятору на отключение электропитания.
3. Регулятор температуры отключает электропитание и нагревательный элемент остывает до предварительно заданной владельцем температуры.

После того как нагреватель остынет, терморегулятор подключит электропитание и рабочий цикл повторится.
