Полиэтиленовая труба для канализации гост какие бывают диаметром

Требования к канализационным трубам

В общей канализационной магистрали задействованы две взаимосвязанные системы – внутренняя и наружная. Выбор труб для каждой из них имеет свои особенности и требования. Все основывается на строительных нормах и правилах.

Наружный трубопровод

Из-за особенностей расположения трубы внешней канализационной системы должны обладать свойствами устойчивости к динамической и статической нагрузке. Другими словами они должны противостоять деформациям, которые возникают при перемещении людей, транспорта, а также держать нагрузку уложенного сверху грунта. Места соединения должны обеспечивать отсутствие смещений, которые способны нарушить целостность всей магистрали во время движения грунтовых вод.

В соответствии со СНиП 2.04.03-85 трубы для канализации наружной системы должны быть проложены ниже уровня промерзания грунта в зимний период. Для каждого региона страны он будет различен. Значение для вашего участка необходимо уточнять в сети интернет или метеорологической службе. В целом, для частного дома уровень заложения будет на уровне 0,5-2 м.

На тех участках, которые находятся в зоне пересечения с транспортными маршрутами и увеличенной нагрузкой прокладываются гофрированные трубы из металлопластика. Они способны выдерживать повышенные нагрузки. Подобное свойство обусловлено кольцевой жесткостью. Помимо этого им присуща большая гибкость. Это также позволяет прокладывать трубы для канализации на особо сложных и нелинейных участках.

Внутренний трубопровод

Трубы, которые используются для создания внутренней системы, не предъявляют к себе вышеуказанных требований по прочности. Они могут быть проложены в строительных конструкциях или скрыты под декоративными элементами. Какая бы ни была схема прокладки, внутренняя канализация не подвергается таким нагрузкам, как внешняя. Но все таки для обеспечения наибольшей продолжительности эксплуатации должны быть обеспечены следующие свойства:

Стойкость к механическим повреждениям;
Устойчивость к агрессивным средам – температура, химические и биологические воздействия;
Возможность совмещения с элементами внешней канализации;
Полированная внутренняя поверхность, не препятствующая выводу сточных вод;
При необходимости подключения всех необходимых санитарных устройств.

Отдельно стоит заметить, что значимым потребительским фактором является возможность легко и просто осуществить монтаж, а также при необходимости произвести замену поврежденного участка. Учитывая все требования, основная масса собственников жилья предпочитает использовать пластиковые трубы или композитные металлопластиковые.

Дальше рассмотрим возможные варианты материалов для канализационных труб.

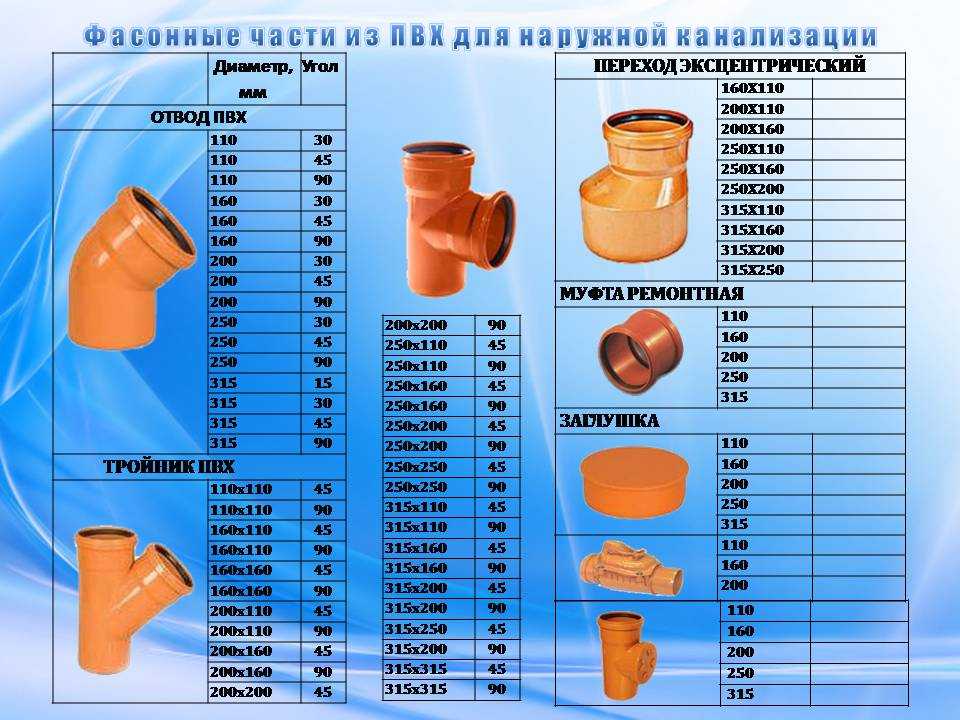

Фитинги для соединения ПВХ трубопровода

Герметичность соединения трубопровода обеспечивают фитинги, что подбираются под размеры и диаметр канализационной трубы. Правильная стыковка элементов канализации поможет избежать непредвиденных аварийных ситуаций.

Монтаж ПВХ трубопровода может потребовать такие фитинги:

Колено;
Y-образные фитинги;
U-образные фитинги;
Муфты;
Втулки;
Прочистные люки, что имеют различные размеры.

Фитинги для ПВХ труб

Фитинги используются в исключительных случаях, когда укладка канализации не может быть выполнена строго горизонтально. Необходимо помнить, что любой поворот системы является местом скопления мусора и нужно предусматривать устройства ревизии.

Виды пластмасс

Начнем с того, какими, собственно, бывают пластиковые трубы для сточных канализационных систем.

Перечень невелик:

Непластифицированный поливинилхлорид (НПВХ, чаще – просто ПВХ) – несомненный лидер по объемам производства;
Несколько реже можно встретить в продаже канализацию из полипропилена;
Полиэтилен – аутсайдер: его вам предложат не во всяком магазине.

Как соотносится цена этих материалов? Давайте возьмем в качестве образца весьма ходовую трубу длиной 2 метра и диаметром 110 мм.

Материал	Стоимость
Полипропилен	270 рублей
ПВХ	250 рублей
Полиэтилен	320 рублей

В чем практическая разница между разными пластиками?

Какой из них стоит выбрать при монтаже канализации своими руками?

Полипропилен более износостоек, тверд и при равной толщине стенок обладает большей по сравнению с конкурирующими решениями кольцевой жесткостью.
Полиэтилен более эластичен и прекрасно гасит акустические колебания. Сломать такую трубу практически невозможно; при монтаже допустимы изгибы, губительные для других пластиков. Оборотная сторона – меньшая устойчивость к высоким температурам.

Знаете, чем внешне отличаются ПВХ и полипропилен? Ничем.

Особенности пластиковых изделий

Основные преимущества

Изделия из поливинилхлорида позволяют монтировать надежные трубопроводные системы. Они имеют положительные показатели относительно:

продолжительного срока службы;
небольшого веса, который позволяет проводить монтаж системы без необходимости применения специальных сложных крепежей;
простоты монтажа без дорогостоящего инструмента. Благодаря самостоятельной прокладке трубопровода удается экономить финансовые средства;
невысокой стоимости пластиковых трубных изделий.

Самое большое преимущество заключается в том, что трубопроводные изделия их ПВХ лишены недостатков металлических и чугунных труб.

Особенности классификации

Все трубопроводные изделия изготавливаются в строгом соответствии с требованиями действующих нормативных документов и в обязательном порядке:

маркируются согласно ГОСТ;
проходят специальные испытания на оценку эксплуатационных свойств;
подвергаются упаковке и транспортировке с соблюдением всех правил.

Технические характеристики канализационных ПВХ труб,которых строго регламентируются нормативными документами, классифицируются для применения:

В наружных канализационных системах. Такие изделия характеризуются увеличенным пропускным сечением и более прочным материалом при изготовлении. Окрашиваются в специальный оранжевый цвет.
Во внутренних системах отвода сточных вод. В основном продукция маркируется в серый цвет.

Сферу применения труб можно определить по цвету

В зависимости от транспортировки рабочей среды различают ПВХ трубы:

Безнапорные, которые предназначены для рабочей среды, перемещающейся самотеком.
Напорные, для применения в системах, предусматривающих создание рабочей средой давления в 10 и более атмосфер.
Гофрированные для применения в системах с силовым движением жидкости. Труба гофрированная характеризуется большой гибкостью и применяется на участках трассы со сложной конфигурацией и ограниченным доступом.

Гофрированные изделия

Главные характеристики ПВХ труб

Чтобы правильно выбрать необходимые изделия для прокладки канализации на даче, в квартире или частном доме, необходимо учитывать следующие технические характеристики трубы ПВХ:

диаметр (внутренний и наружный). С целью реализации транспортировки разных объемов сточных вод, изделия выпускаются разного диаметра. Необходимый наружный диаметр для безнапорных ПВХ труб можно выбрать в диапазоне от 50,0 до 1200,0 мм;
длину секций трубных изделий;
требуемый запас прочности (толщину стенок). Минимальная толщина стенкитрубы из поливинилхлорида составляет 1,30 мм. Максимальное значение для изделий промышленного применения может оставлять до 36,70 мм;
допустимую температуру использования рабочей жидкости. Температура рабочей среды допускается в диапазоне от нуля до плюс 45ºС;
рабочее давление, на которое рассчитана продукция. Безнапорные трубы ПВХ используются для монтажа канализационных подземных трубопроводов, имеющих рабочее давление до 0,160 МПа.

Для частного сектора и квартир вполне достаточно использовать трубу ПВХ, имеющую внутренний диаметр50,0 мм. Только для подключения унитаза применяется продукция увеличенного диаметра до 110,0 мм.

Среди изделий большого диаметра наиболее востребованы трубы:

160,0 мм – для применения в канализационной системе бытовых и небольших промышленных объектов;
200,0 мм – для системы канализации крупных промышленных зданий и многоквартирных жилых домов.

Широко применяются трубы большого диаметра также в сельскохозяйственных целях для эффективного отвода фекалий и прочих отходов.

Продукция ПВХ поставляется отрезками стандартной длины от 0,50 до 6,0 метров. Изготавливаются также канализационные трубы секциями, длина которых равна 12,0 метрам.

Виды полимерных трубопрокатов

Строительный рынок представляет такие основные типы из пластика:

Полиэтиленовые. (ПЭ)
Pex. (РЕХ сшитый полиэтилен).
Металлополимеры. Это многослойная полимерная труба. Ее относят к сложным конструкциям из 5 прослоек: сшитый полиэтилен, прослойка клея, наваренная внахлест алюминиевая заготовка, прослойка клей, сшитый полиэтилен.
Поливинилхлорид.
Полипропиленовые. Наиболее устойчивыми и прочными изделиями из данного вида считают полимерные армированные трубы.

Говоря о видах нужно отдельно упомянуть способы защиты.

Так, например, труба битумно полимерная относиться к хорошо защищенным материалам от влияния коррозии. Она покрыта специальной битумно-полимерной мастикой.

Монтаж ПВХ труб своими руками

Технология монтажа канализации зависит от типа используемых труб и их размеров. Трубы большого диаметра, предназначенные для наружной укладки, стыкуются посредством раструба, тогда как для монтажа внутренней канализации используется клеевое соединение.

Рассмотрим технологию соединения в раструб. ПВХ трубы, предназначенные для такого монтажа, имеют уширение на одной из сторон, внутри которого размещено резиновое уплотнительное кольцо, обеспечивающее герметизацию стыка.

Алгоритм монтажа труб следующий:

Из раструба демонтируется уплотнитель и выполняется пробная стыковка, в процессе которой на вставляемой трубе делается монтажная отметка границы вхождения. Труба не должна входить в раструб до упора, необходимо оставить компенсационный зазор толщиной 1 см.
Отмеченная часть трубы очищается от загрязнений, в раструб устанавливается уплотнитель, после чего на контактирующие поверхности наносится тонкий слой герметика.
Части трубопровода стыкуются между собой. Труба в раструб входит достаточно плотно, потребуется приложить существенное усилие. Конструкция не подлежит демонтажу после соединения.
Выполняется герметизация канализационных труб .

Загереметизировать трубопровод в местах стыков можно посредством специальных армирующих лент из полиэтилена. Стык обматывается лентой в два слоя, при этом соблюдается нахлест полосок друг на друга в 50% от толщины.

Также герметизировать места стыков трубопровода можно используя герметик для канализационных труб на силиконовой основе, эпоксидную смолу либо битумную мастику. Чтобы герметизировать чугунные трубы нередко используют техническую серу либо песчано-цементный раствор, однако для пластиковых трубопроводов данные материалы неприменимы.

Раструбное соединение канализационных труб

Краткой о технологии склеивания ПВХ труб. Выбирая клей необходимо учитывать, какой зазор имеется между контактирующими стенками переходника (пластикового фитинга) и трубы. Если он больше 0.1 мм нужно использовать не заполняющий клей (качественный состав – Тангит), при зазоре до 0.8 мм применяется заполняющей клей (ГИПК-127 и аналоги).

Алгоритм стыковки канализационных труб с помощью клея:

Труба обрезается до требуемых размеров, место среза очищается от заусениц наждачкой либо напильником.
Выполняется предварительная стыковка, на трубе отмечается граница вхождения в фитинг.
Труба и внутренние поверхности фитинга обезжириваются с помощью растворителя или медицинского спирта.
На поверхность трубы равномерным по толщине слоем наносится клей.
Труба вставляется в фитинг и неподвижно фиксируется на 5 минут. Выдавленные из стыков клей удаляется ветошью.

После стыковки нужно выждать время за которое клей набирает прочность. Соблюдайте рекомендации производителя, указанные в технической инструкции к составу.

Критерии выбора труб

При покупке канализационных труб основное внимание следует уделить толщине стенок. Дело в том, что безнапорные трубопроводы, которые составляют большую часть систем отведения стоков, нет смысла выбирать, исходя из величины внутреннего давления. По этой причине оптимальным критерием является достаточная прочность стенок изделий для того объема отработанной жидкости, которая будет по ним перемещаться

Также трубы должны выдерживать различные механические воздействия, оказываемые извне

По этой причине оптимальным критерием является достаточная прочность стенок изделий для того объема отработанной жидкости, которая будет по ним перемещаться. Также трубы должны выдерживать различные механические воздействия, оказываемые извне.

В итоге специалисты рекомендуют при покупке учитывать следующие параметры:

внутренний диаметр канализационных ПВХ труб – он должен обеспечивать запланированный объем сточных вод;
толщину стенок изделий, гарантирующую защиту от механических воздействий.

ГОСТы и маркировки для канализационных труб

Изготовление канализационных труб должно выполняться исключительно на основании требований, изложенных в соответствующих нормативных документах. Они должны соответствовать заданным параметрам, температурным режимам и быть пригодными для установки в тех или иных местах. Места установки изделий также должны выбираться согласно ГОСТ, ДСТУ и ТУ.

Особенности маркировки канализационных труб ПВХ

В зависимости от жесткости труб на основе ПВХ выделяют три их типа:

SN 2 – относятся к легким, установка возможна при неглубоком монтаже и тогда, когда над конструкцией не проходит автомобильная магистраль;
SN 4 — трубы средней жесткости с возможностью установки даже под автомобильной дорогой;
SN 8 — конструкции тяжелого типа, которые ставятся для обслуживаний предприятий , работающих в отрасли тяжелой промышленности.

Кроме такой маркировки, есть еще одна, в которой трубы также подразделяются на легкие, средние и тяжелые соответственно:

SDR51;
SDR41;
SDR34.

Достоинства металлических деталей сточной системы

Долговечность. Эксплуатационный срок чугуна составляет не
менее 60 лет.
Прочность. Такими элементами можно соорудить стояк любого
размера.
Простой монтаж за счёт наличия раструбов.

Трубы для стоков из металла не могут похвастать такой линейкой
выбора материала для производства. Такие детали изготавливаются исключительно
из чугуна. Однако этот металл может похвастать определёнными достоинствами:

Безусловно, металлические детали гораздо тяжелее своих
пластиковых аналогов. Однако такой недостаток с лихвой компенсируется
надёжностью и запасом прочности.

Так как элементы из пластика могут быть трёх видов, то при
монтаже таких изделий следует понимать их технические, а также базовые отличия.
Единственным неизменным параметром у каждого типа пластика остаётся диаметр.

Кстати, указанное обстоятельство позволяет воспользоваться при обустройстве стока сразу несколькими видами материала.

Всё полезное о канализации — gidkanal.ru

Диаметры конструкций

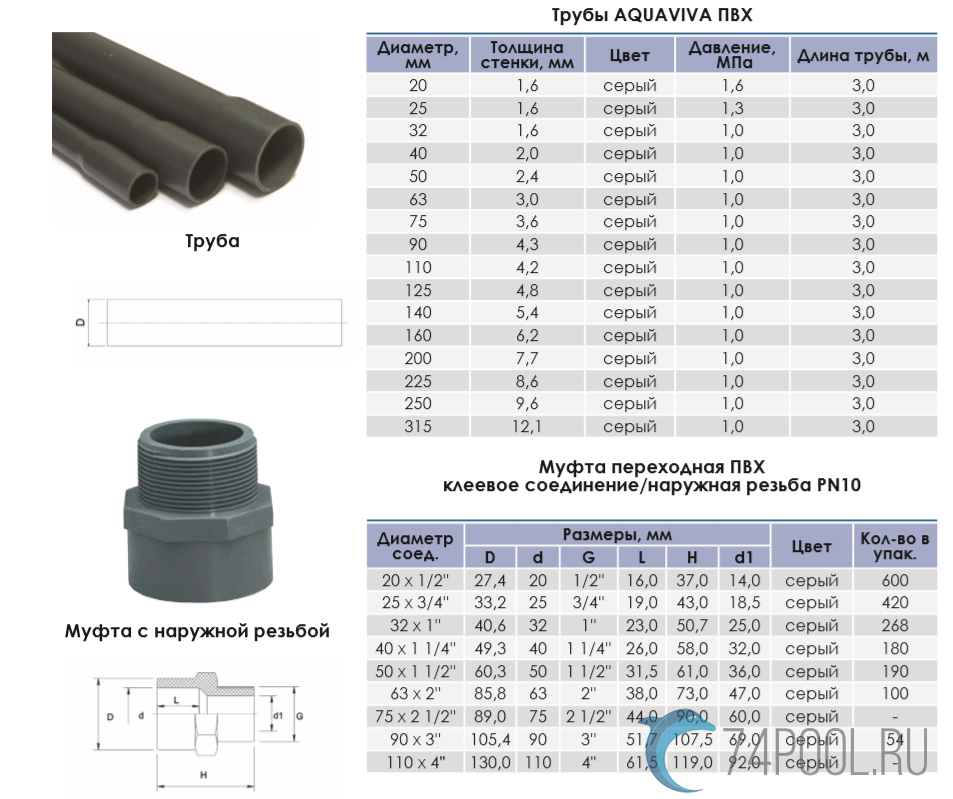

Все канализационные трубы ПВХ классифицируются по назначению, диаметру и длине. Разнообразие их размеров объясняется тем, что многие объекты, где устанавливаются канализационные системы, различаются по количеству и интенсивности стоков, а каждая из водопроводных веток предназначена для определённых задач и нагрузок. Диаметр трубы влияет на её пропускную способность, поэтому имеет важную характеристику.

Таблица типовых размеров обсадной трубы ПВХ

Внутренняя канализационная система

Схема канализационного трубопровода из ПВХ

Канализационные трубы для внутренней системы отводов имеют лёгкую классификацию жёсткости и поэтому для установки на открытом воздухе непригодны. Эти изделия серого цвета с гладкими внутренними стенками выпускаются длиной от 25 см до 3 м. Соединяются между собой «в раструб».

Самые востребованные трубы диаметром 50–75 мм, обладающие достаточной пропускной способностью. Но для стояка нужен большой диаметр, а подключенная к нему ветка должна иметь внутреннее сечение не менее чем у самой вертикальной трубы, но и не больше, чтобы избежать засоров.

Существуют установленные стандарты на основании расчётов по СНиП (строительным нормам и правилам) для подбора диаметров труб в зависимости от объёма жидкости, смываемой в единицу времени. Для внутренней канализации рекомендуются такие параметры:

Ø 25 мм – для посудомоечной, стиральной техники;
Ø 30–47 мм – для раковин, биде;
Ø 38–50 мм – для кухонной мойки, душа, ванной;
Ø 50 мм – для разводки внутренней сети, совместного слива;
Ø 70–86 мм – для отводов стояка;
Ø 100–110 мм – для центрального стояка и подключения к нему унитаза.

Указания по подбору диаметров канализационных труб

Наружная канализационная система

Эти изделия имеют более внушительные размеры и отличаются большей прочностью. Выпускаются оранжевого цвета. Диаметры бывают 110–630 мм, встречаются и больше. Самая востребованная длина от 0,5 до 2 м, существуют изделия до 6 м. По классификации кольцевой жёсткости бывают трех видов.

Лёгкие (L) – укладываются в местах, где только пешеходное движение, потому что не выдерживают больших нагрузок, глубина закладки 80–200 см.

Средние (N) – допустимы для лёгких грунтов и там, где проезд только легковых автомобилей, глубина закладки 2–6 м.

Жёсткие (S) – имеют усиленные стенки и выдерживают любые нагрузки, прокладываются в местах с интенсивным транспортным движением и на территориях крупных промышленных предприятий, глубина закладки труб до 8 м.

Эти трубы могут быть двух и трёхслойными. Наружный слой состоит из не пластифицированного ПВХ. В трёхслойных изделиях внутренние прослойки выполняются из пористого вспененного материала. Соединяются наружные трубы методом «горячей» технологии с образованием монолитной конструкции. Размеры труб в диаметрах чётко не нормированы, но рекомендуются соответствующие показателям внешней магистрали.

Типовые размеры наружных канализационных труб ПВХ:

Ø 110 мм – минимальный используемый размер, применяется на дачных участках;
Ø 150–190 мм – для вывода стоков к системам очистки;
Ø 300 мм – предназначены для канализационной системы нескольких домов, стоков бассейнов и др.;
Ø 630 мм – применяются для магистралей, обслуживающих небольшие посёлки;
Ø 1100 мм – для городских канализационных магистралей.

Труба с раструбом системы HT (ПП), Ostendorf

В настоящее время широкое применение в системах канализации получили трубы из полимерных материалов — полипропилена (ПП) и поливинилхлорида (ПВХ). Технические требования, предъявляемые к таким системам, гораздо ниже, нежели требования, которым должны удовлетворять трубы и фитинги, используемые для водоснабжения, отопления и газификации. Все это, а также то, что в России безнапорные системы канализации не подлежат обязательной сертификации, породило огромное разнообразие предложений как отечественной, так и импортной продукции на рынке. Трубы ПВХ и ПП (полипропилен) предназначены для канализационных и других систем, прокладываемых внутри зданий. Цвет серый, гладкие с раструбом под резиновое кольцо. На самом деле, безнапорные системы стоков не предъявляют высоких требований к материалам, поэтому на потребительские свойства канализационных систем влияет в первую очередь качество и культура производства, и лишь потом — характеристики самих полимеров.

Канализационные трубы ПВХ (поливинилхлорид)

ПВХ — достаточно жесткий пластик, имеющий сложную молекулярную структуру.

Преимущества: • Механическая прочность. • Низкий коэффициент теплового расширения. • Относительно более высокая стойкость к УФ — излучению.

Недостатки: • Повышенная хрупкость, особенно при низких температурах приводит к неудобству транспортировки и монтажа в условиях российской зимы. При ремонте систем из ПВХ, связанных с разборкой соединений, имеется риск сломать деталь. • Низкая термостойкость делает невозможным использование ПВХ систем в случае, если температура стоков превышает 70°С. • Невысокая стойкость к воздействию агрессивных сред (например, органических растворителей). Воздействие такого рода веществ, даже в мизерных концентрациях находящихся в стоках, приводит к постепенному разрушению материала и появлению налета на внутренних стенках (хотя, в любом случае, эти отложения существенно ниже, чем на чугуне). • Высокое содержание хлора в ПВХ вызывает настороженность экологов и ограничивает применение таких систем внутри жилых зданий. • Исходя из всего вышесказанного, нетрудно понять, почему сейчас в развитых странах Европы ПВХ системы используются, в основном, для наружной канализации. Трубы для внутренней канализации из ПВХ стойки к воздействию органических и неорганических кислот и щелочей. Рабочая температура труб для внутренней канализации до 60 градусов.

Канализационные полипропиленовые трубы (ПП)

Преимущества: • Устойчивость к механическим воздействиям: материал может деформироваться, но не сломается. • Достаточно высокая термостойкость — температура стоков может достигать 100°С. • Высокая стойкость к воздействию кислот и щелочей. • Высокая диффузионная стойкость. • Экологическая безопасность, как у любых полимеризованных углеводородов.

Недостатки: • Повышенная эластичность материала. Для укладки в землю приходится утолщать стенки труб. • Несколько более низкая, чем у ПВХ, стойкость к УФ-излучению, но эту проблему производители решают с помощью специальных добавок. Все это, в свою очередь, обуславливает применение полипропилена в основном для внутренней канализации.

Системы внутренней канализации из полипропилена находят повсеместное применение в промышленном и гражданском строительстве. Основные преимущества полипропиленовых труб в том, что они выдерживают температуру стоков до +95°C и обладают высокой химической стойкостью. Гладкость внутренних стенок обеспечивает отсутствие отложений, зарастания и хорошие гидравлические параметры. Эти свойства определяют широкую область применения трубопроводов при отводе стоков от: • бытовых сантехнических приборов стиральных и посудомоечных машин (в данном случае, помимо высокой температуры стоки содержат поверхностно активные вещества (ПАВ). • крупных объектов, таких как кухни и прачечные. • объектов, содержащих агрессивные компоненты; школы, лаборатории, медицинские учреждения, промышленность и т. д.

Полипропиленовые трубы (ПП) и фасонные части используют для внутренней разводки в системах канализации в жилых, административных и промышленных зданиях, а также в системах внутреннего водостока для зданий высотой до 10 м.

Основные характеристики

В отличие от стальных профилей, пластмассовые материалы не корродируют, не увеличивают внутреннее сопротивление, а потеря напора жидкости из-за трения на 30% ниже, чем у аналогов. Трубы морозоустойчивы и сохраняют свою гибкость при уменьшении температуры.

Изделия из полимеров имеют небольшой вес, высокую пропускную способность и низкую теплопроводность.

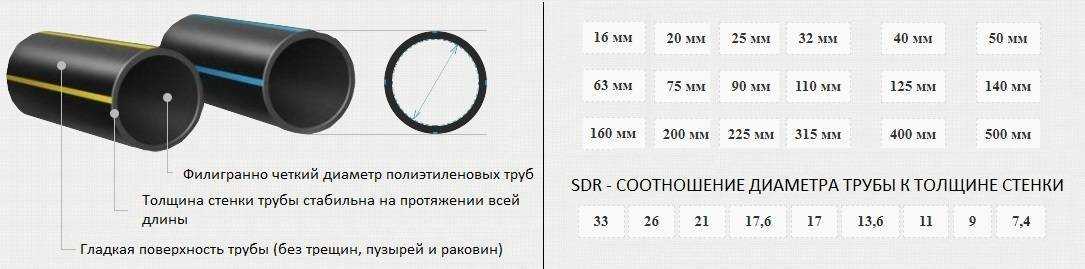

Диаметры пластиковых труб для водопровода и другие габаритные размеры

Напряжение, возникающее внутри трубы при перекачивании жидкости, прямо пропорционально гидростатическому напору и приведенному среднему диаметру профиля и обратно пропорционально толщине его стенки. Поэтому при выборе полимерных труб нужно учитывать, что, увеличивая или уменьшая величину изделий, можно превысить расчетное гидростатическое давление.

Размеры пластиковых труб для водопровода, таблица:

Наружный диаметр	Толщина стенки, мм
Поливинилхлорид	Полипропилен	Металлопластик	ПНД	Сшитый полиэтилен
10	1,38	1,80	1,35	–	1,28
12	1,38	2,00	1,65	–	1,40
16	1,79	2,70	2,18	3,00	1,80
20	2,28	3,40	2,76	3,38	2,27
25	2,65	4,16	3,46	4,17	2,80
32	3,56	5,38	4,36	5,37	3,58
40	4,50	6,65	5,50	6,67	4,50
50	5,58	8,30	6,87	8,30	5,57
63	7,10	10,50	8,60	10,50	7,10
75	8,40	12,50	10,30	12,50	8,40
90	10,10	15,00	12,30	15,00	10,10
110	12,30	18,30	15,10	18,30	12,30

Весовые

Расчетная масса труб, конструкций и соединительных элементов должна соответствовать указанной в нормативных документах. Вес пластиковых материалов упрощает сборку сетей и снижает нагрузку на кронштейны, к которым крепятся магистрали.

С течением времени несущие и прочностные характеристики стен снижаются. Этот факт не всегда учитывается монтажниками при выборе креплений. Неправильное применение показателей расчетной массы 1 м трубопровода может привести к непредсказуемым последствиям.

Прочностные

Долговечность труб зависит от применяемого материала, который характеризуется допустимой длительной прочностью, толщиной стенки и диаметром трубы. На основании этих значений рассчитывается первичное напряжение стенки профиля, которое и задает запас устойчивости. Потеря прочности конструкции зависит от температурного режима, давления и времени эксплуатации.

Исследования на прочность отдельно взятых образцов проводят в лабораторных условиях при температуре 20°С, искусственно подвергая их деформации – старению.

Температурные

Композиты имеют разные диапазоны максимальных температур эксплуатации, в границах которых изделие сохраняет свои физические и механические характеристики. Изменение допустимых параметров применения увеличивает эффект линейного удлинения, при этом трубопровод теряет жесткость, линия провисает и может произойти разгерметизация соединений.
