Подручник для токарного станка по дереву своими руками

Видео-урок по изготовлению токарного станка по дереву своими руками

Для домашней мастерской, в которой планируются работы по дереву, соответствующий токарный станок необходим. Его не обязательно покупать, если на нем нет необходимости работать очень интенсивно. Это как раз тот инструмент, который вполне по силам изготовить своими руками даже ребенку. Разумеется, под руководством взрослых.

Предлагаем Вашему вниманию видео-урок о том, как изготовить самодельный токарный станок по дереву по инструкции, которая была изложена в журнале «Юный техник». Для работы потребуется минимум деталей. Самая сложная деталь, которая нужна в этом станке — двигатель. Журнал рекомендовал для этого использовать мотор от швейной машины.

Возникла задача — сделать шахматную фигуру и восполнить недостающего слона. Все детали круглого сечения, то есть поперечный разрез которых представляет собой круг, обрабатывается именно по такому принципу. Заготовка вращается, а резец снимает стружку.

Как раз под рукой оказался очень старый, но не утративший свои полезности журнал, в котором была опубликована статья о том, как сделать несложный токарный станок для работы с деревянными заготовками. Этот станок состоит из станины, передней бабки, задней бабки, подручника.

В передней бабке вращается шпиндель с патроном, вращение он получает от электродвигателя. Задняя бабка может перемещаться вдоль станины, закрепляется в нужном месте клином. Подручник имеет свободу перемещения как вдоль, так и поперек станины. Он также фиксируется клином. Заготовка зажимается между патроном передней бабки и конусом задней. На подручник опирается режущий инструмент. О том, как сделать токарную головку, тут.

Так как большинство деталей этого станка деревянные, мастер взялся за ножовку. Детали подверженные при работе наибольшим нагрузкам, укрепил, наклеив фанеру с обеих сторон. Из дощечек и станков собрано основание и станина станка.

Из металлических деталей потребовался конус от велосипедного руля. Чтобы преобразовать его в патрон для токарного станка, пришлось в нём просверлить 2 отверстия и туго забить в них отрезки гвоздей.Получилась вот такая конструкция.

Второй металлический узел тоже от велосипеда.А именно ось переднего колеса. На нее наворачивается приготовленный заранее патрон и туго заворачивается контргайкой. Вот так была собрана передняя бабка.

Кругорез.

Осталось для передачи вращения патрону на противоположном конце оси закрепить шкив для ременной передачи. В журнале предлагалось лобзиком вырезать 3 кружка и лобзиком выпилить в них шкив. Но кружки, выпиленные с помощью лобзика, получается не очень ровным. Поэтому решено было сделать кругорез. Для этого с одной стороны деревянного бруска забивается и остро затачивается гвоздь. А с обратной для удобства работы рукоятка. Дощечка с закрепленным на ней штырем является основанием инструмента. Диаметр штыря равен диаметр велосипедной оси. С помощью такого инструмента вырезаются круги из фанеры.

В одном месте при работе станка создается довольно сильное напряжение.Поэтому нужно основательно затянуть гайки. Для задней бабки подбирается деревянный брусок, толщина которого позволяет ему передвигаться между рейками станины.

Для начала в бруске делается продолговатое отверстие. Чтобы задняя бабка не проваливалась на станине, по бокам бруска были приклеены две дощечки.

Изготовление подручника для мини токарного станка.

Основанием подручника является фанерный прямоугольник двумя продольными пазами. В него входят две металлические пластины, закрепленные по бокам деревянного бруска. Чтобы они обратно не вышли, используется проволочная шпилька. Подручник — это тоже небольшой деревянный брусочек со скошенной верхушкой. Для увеличения прочности он закрывается чехлом из кровельного железа. Использовались ножницы по металлу и деревянная киянка.

Оснащение токарного станка по дереву электроприводом.

Для того чтобы не отступать от инструкции, размещённой в журнале Юный техник, использован мотор от старой швейной машинки.Прежде чем работать проводкой, нужно обесточить устройство. Электрические контакты должны быть надежными, иначе во время работы проводка будет нагреваться. Это может повлечь большие неприятности. Поэтому провода хорошо защищаются и плотно скручивается, а еще лучше пропаять. Само собой разумеется, места соединений должны быть надежно изолированы.

Пригодился резиновый пассик от старого магнитофона.

Результат.

Теперь станок, сделанный своими руками, окончательно готов и можно приступать к токарным работам. Это очень увлекательное дело. Это отмечал еще Петр Первый.При помощи несложных операций обычно полено превращается в прекрасную шахматную ладью.

Богородский нож «Татьянка»

Название «Татьянка» и богородский нож сложились исторически. С ними ассоциируется резьба только одним резцом вручную. Такой нож работает по мягкому дереву для вырезания мелких скульптур и фигурной резки.

Богородская резьба вышла из крестьянского промысла. Ее самая узнаваемая сцена «мужик и медведь», а технику резьбы часто называют силовой. Один нож, одна заготовка. Резчик такого стиля — уникальный мастер. Он не задается вопросом какие инструменты нужны для резьбы по дереву. Он просто берет свой нож и делает им уникальные вещи.

Вариантов изготовления богородского ножа много. На рынке представлено много вариантов вплоть до складного изделия. Лучшим всегда будет собственный.

Силовая резьба одним ножом — это творчество, а творчество никогда не укладывается в рамки стандартного производителя. Когда новичок решил посвятить себя богородской резьбе, у него не возникнет вопроса, какие инструменты нужны для резьбы по дереву, у него не будет желания их приобрести, но появится четкое понимание, как изготовить свой собственный вариант ножа.

Самодельный токарно-копировальный станок по дереву своими руками

Промышленные типы копиров обойдутся недешево, поэтому мастера выбирают возможность сконструировать самодельный станок. Он требует небольших затрат средств и сил.

Эксплуатационные возможности в целом зависят от характеристик копировального оборудования. Главная задача устройства, созданного своими руками, заключается в создании деталей по шаблону без дополнительных энергозатрат.

Необходимые инструменты

Инструментов потребуется не много, все они представлены в открытом доступе и имеются у каждого мастера:

• Ручной фрезер.
• Фреза ставится на опору, которую можно сделать из фанеры толщиной 12 мм. Для улучшения показателей используется металл. Габариты площадки около 50х20 см.
• Болты.
• Упорные бруски.
• Труба в диаметре 25 мм позволит задать направление перемещения опорной площадке.

Основополагающим режущим инструментом при конструировании токарного аппарата с копиром считается ручная фреза. Несмотря на то, что копир сделан из фанеры, он способен создавать множество копий.

Элементы конструкции

Самая простая и доступная модель агрегата делается из стандартной дрели. Основные запчасти оборудования:

• Станина.
• Передняя, задняя бабка.
• Электрический двигатель.
• Ведущий, ведомый центр.
• Упор для оснастки.

На станине располагаются все комплектующие обработки. Бывает деревянной или металлической. Передняя бабка ставится на платформе, к ней зафиксируется деталь. Впереди предусмотрено устройство, которое контролирует вращение от двигателя на ведущий вал к детали.

Задняя стойка движется по оси направления, она служит для удержания края профиля. Между бабками предусмотрен упор для оснастки. Изделия обязательно находятся на одной плоскости.

Этапы изготовления

Если нужно токарный аппарат превратить в копировальный, то потребуется дополнительное приспособление – копир. Этапы сборки станка:

• Следует придумать или скачать чертеж, по нему в дальнейшем станет осуществляться сборка. Обычно это схема стандартного устройства, которое подстраивается под копир.
• Процесс начинается со станины, для нее требуются уголки и металлические листы. Соединяются они посредством сварки. Должна отвечать требованиям надежности и устойчивости к вибрациям.
• Для максимальной функциональности оборудования устанавливается электромотор, рассчитанный на 200-250 Вт, набирающий около 1500 об/мин. Для обработки крупногабаритных профилей рекомендуется выбирать мотор большей мощности.
• На валу закрепляется планшайба. Она оснащена острыми торцами, обеспечивающими передачу силы вращения.

Как сделать копир для токарного станка?

Копир незаменим при производстве одинаковых деталей. Благодаря ему увеличивается производительность. Из аспектов планировки копира выделяют некоторые моменты:

• Основным узлом является лишний в мастерской ручной фрезер.
• Для его установки требуется поверхность из фанеры.
• Делаются отверстия и ставятся бруски для крепления.
• Крепятся бруски саморезами, которые надежно фиксируют устройства.
• Для резания заготовки, площадка должна с легкостью двигаться по станине.
• При создании копира обязательно наличие уровня, потому что любое отклонение приводит к погрешности.
• Брусок ставится горизонтально. На него – шаблон. Брус фиксируется саморезами.
• Конструкция должна быть создана так, чтобы при желании можно было откинуть копир и эксплуатировать прибор в качестве стандартного оборудования.

Шаблон делают из фанеры и прикручивают к передней части бруса. Верхняя платформа проверяется на совпадение с осью на шаблоне.

Установка элементов конструкции

Для того, чтобы копировальный станок осуществлял максимально эффективную работу, а процедура была качественной, исключается спешка. Изучив чертеж, необходимо придерживаться указанных параметров.

Рекомендуется обратить внимание на несколько советов:

Ось для движения инструмента устанавливается параллельно оси заготовки. Совпадение линий трубы и оборудования является важным плюсом

Важно, чтобы фрезер был един нижним краем с осью оборудования. Это может меняться ввиду уровня установки копира

Направляющую трубу лучше фиксировать деревянными досочками через глухие отверстия. Бруски несущей поверхности должны легко двигаться и скользить

Если они будут шататься, то конструкцию придется делать заново.

Некоторых мастеров волнует момент, когда предусматриваются высокие требования относительно скольжения. Сконструировать станок с отличными опциями просто, достаточно выбрать ровную трубу с гладкими стенками.

Кулачковые токарные патроны

Наиболее удобные и функциональные. Работают как на сжатие, так и на разжимание, поэтому могут захватывать заготовку как снаружи, так и изнутри. Различаются количеством кулачков и механизмом их привода. В отличие от металлообработки, для точения дерева двух и трёхкулачковый патрон практически не применяется. Также не пользуются популярностью варианты со спиральным приводом и несъемными кулачками. Наиболее распространённый тип токарных патронов для работы по дереву – самоцентрирующиеся четырёхкулачковые, с реечно-винтовым механизмом передачи и сменными кулачками. На российский рынок они поставляются брендами Axminster, Jet, Barracuda и другими, менее известными компаниями.

Разновидности кулачков

По форме и назначению сменные кулачки для токарных патронов по дереву делятся на несколько типов, имеющих специальную маркировку:

• A, G, M – на сжатие, отличаются размером и глубиной захвата;
• D и F – действуют на разжимание;
• C и H – универсальные. Разная форма губок;
• для работы с мягким, чувствительным к сжатию деревом, используются кулачки с резиновыми креплениями.

Сообщества › Гараж Мечты › Блог › Подручник для заточного станка

Всем привет, в прошлой статье, я описал свой передвижной верстак . И вот теперь я решил его немного оснастить.В сарае у меня от деда ещё осталсось самодельное точило, собственно это был двигатель с пускателем, собранные воедино на какой то деревяшке, так же имелся набор проставок под разные камни.Так как в мастерской у меня есть обдирочный станок, то собственно эта самоделка стояла без дела.Но вот настал и ее черед. Решил я, что мне нужен станочек для заточки сверел и резцов. Оснастил я эту самоделку алмазной тарелкой, но работать на ней было крайне не удобно.

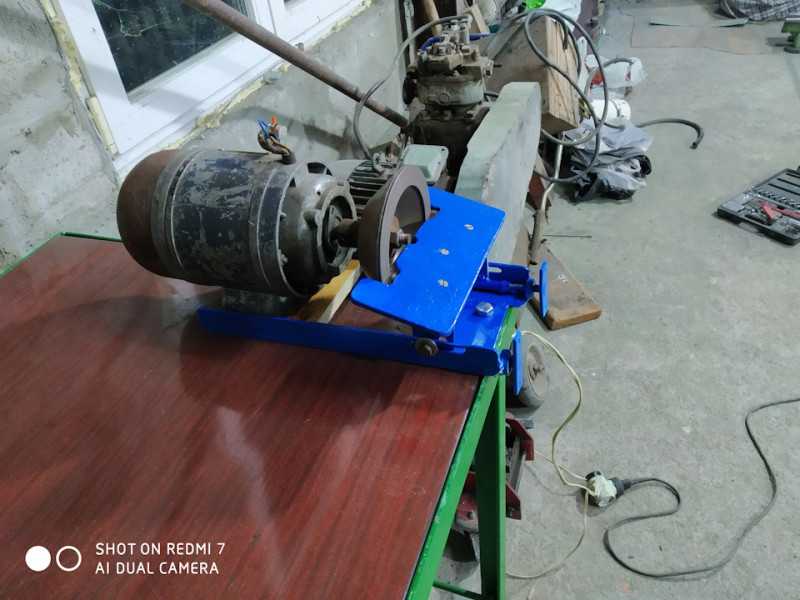

Решено было все переделать и оснастить это чудо нормальным подручником.Как всегда, делаю из того что найдется в закромах.В закромах нашелся 35 уголок, из него сделал раму для заточного станка. Далее из пластин 3 мм изготовил стойки для подручника, которые позволяли менять угол рабочей поверхности, а так же подводить столик к камню.

Для удобства регулировки зазора между столиком и камнем, решил сделать регулировочные болты. Регулировочные болты неподвижно через подшипники закрепил на раме, а к стойкам столика приварил гайки, и за счёт резьбовой пары столик двигается в горизонтальном направлении при вращении болтов. Сам столик сделал из пластины 5 мм, он съёмный и крепиться к поперечине 3-я болтиками.

Все это дело опробовал, все гуд. Далее все разобрал, окрасил и собрал.

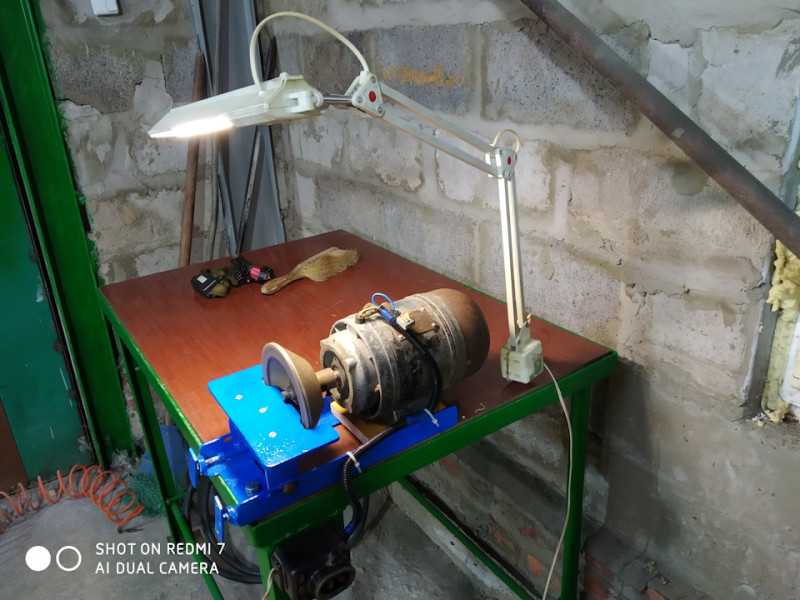

Станок с рамой прикрутил на болты к верстаку, кнопку пуска приделал сбоку верстака, заменил проводку. Так же оснастил рабочее место старой настольной лампой. Вот и все, теперь эту самоделку, можно смело называть заточным станком.

Простой способ самостоятельного изготовления станины

Надежность станины ключевая характеристика станка. От свойств материала и качества соединения частей станины зависит безопасность человека и качество изделия.

Исходя из этих требований выбор падает на металлические профили, ДСП, фанеру или цельную древесину (желательно твердых парод: дуб, береза или самая распространенная: сосна).

Если выбор остановился на металлической раме, то необходимо выбрать швеллер, двутавр или профильная труба будет нести несущие функции станка. Здесь выбор зависит исключительно от доступности материала, его цены и удобства монтажа. Однако металлическая станина – самая простая по конструкции: нужно только два двутавра, на которых после крепится двигатель, задняя бабка, подручник и суппорт.

Если выбор-древесина или ДСП, то исходя из предварительного эскиза-чертежа с имеющимися размерами двигателя и всех прочих элементов формируется конструкция станины. Как правило, она состоит из столешницы, которая играет роль основания, стойки для задней бабки и коробки, на которой крепится мотор и ось передней бабки.

Помимо этого, между стойками бабок пускаются две параллельные рейки, на которых крепится подвижная дощечка-суппорт. Между рейками выдерживается зазор в 5 см. После необходимо сварить станину сварочным аппаратом — это придаст дополнительную прочность конструкции.

Если станок предполагается настольный, то ножки ему не к чему, однако при обработке тяжелых и массивных элементов станина должна быть независимой и ее устойчивость не должна вызывать вопросы. В таком случае необходимо предусмотреть ножки. Их изготавливают их прокатной стали, например, уголка или из бруса.

Размеры станка прежде всего зависят от целей, которые преследует мастер. Большинство операций в домашних условиях выполняются с изделиями до 80 см длиной, поэтому чаще всего габариты станка по длине равны 80 см. Если рама из металла, то две заготовки равной длины разрезаются болгаркой.

История и эволюция

Далее по тексту вы встретите эффективные технические решения, но малоизвестные мастерам-любителям, так как в промышленности по тем или иным причинам они не используются или используются ограниченно. Однако они могут упростить и облегчить изготовление самодельного токарного станка по дереву настолько, что в некоторых случаях можно будет использовать ручную дрель от электроинструмента. Станкостроение тысячелетия развивается во имя решения проблемы: как изготавливать детали машин с точностью, скажем, 0,2 одной и той же единицы с точностью, например, до 1 единицы условной длины? И так далее, и так далее. Чтобы понять, как появились технологии в этой жизни, будет полезно обратиться к истории.

Родоначальником всех машин для обработки материалов вращением в целом является устройство, с помощью которого люди неолита разводили огонь и протыкали рог, кость, камень поз. 1 на рис; в последних случаях абразив из влажного кварцевого песка засыпался под сверло по дереву или кости. Первобытные кельты по такому же принципу изобрели токарный станок с педальным приводом поз. 2; центры были сделаны из острых обожженных шестов из твердого дерева. В Англии этот агрегат до сих пор используется производителями мебели. Лес там не вырубают блоками. Купив пару лесов для сруба, мастер затем штрихами приносит на путь готовые опоры, колонны и т.д. На судне этого типа машина просуществовала примерно до начала 18 века, поз. 3, хотя заготовка в ней вращается вперед-назад, и мастера приходится еще больше отвлекать, чтобы перевернуть резак.

Для мелких и / или мелких работ ножной станок с тетивой и дугой не годился: на валу всегда есть неровности, а самой заготовкой был маховик — гаситель крутильных колебаний. Коренные усовершенствования токарного станка были внесены мастером Теодором в Древнюю Грецию около 400 г до н.э и поз. 6. Он соединил ножной привод, во-первых, с кривошипом: теперь деталь вращалась в одном направлении. Во-вторых, я сделал центры вращаемыми и снабдил один из них ручкой для удержания заготовки. В-третьих, он ввел в кинематическую схему тяжелый маховик. Отдельные машины этой конструкции эксплуатировались на промышленных предприятиях до начала электрификации промышленности, поз. 7 — при тогдашнем полном отсутствии социальных гарантий работа неквалифицированного подсобного обходилась дешевле, чем затраты на содержание паровой машины.

А если без мотора?

Токарный станок по нелетучей древесине может сегодня пригодиться; скажем, в загородном доме или на необорудованной стройке. Силы мышц нормально развитого человека достаточно, чтобы крутить обычные бревна диаметром до 150 мм. В этом случае возможны 2 варианта (см. Следующий рисунок): старый добрый ножной станок (габариты его важнейшего узла — кривошипа указаны вверху справа); для получения дополнительных сведений см ниже и работайте на штативе с ручным управлением тросом (внизу справа на рисунке). Округлить таким способом очаг поражения по окружности не получится, но можно просверлить опорные столбы крыльца, беседки или навеса над мангалом.

Об электродвигателях для токарного станка по дереву

Коллекторные двигатели переменного тока для станка не совсем желательны, так как без нагрузки на валу при номинальном напряжении питания они идут в «разнос» (неконтролируемый рост частоты вращения). Дело в том, что при слабом воздействии резца на заготовку или вообще при отсутствии подобного воздействия (при снятии тонкой стружки, например) заготовка набирает такие большие обороты, что ее центробежными силами может вырвать из центров станка, что, понятно, весьма опасно для работающего. Следовательно, коллекторные двигатели можно устанавливать на токарный станок только с редуктором или с электронным регулятором частоты вращения. Вариант токарного станка с редуктором — станок на базе бытовой электродрели. Двигатель с электронным регулятором числа оборотов годится, однако, «поведение» заготовки при точении не позволяет в этом случае получить качественные результаты обработки. Для небольшого токарного станочка моделиста (размер детали побольше спички и меньше стандартного карандаша) вполне подойдет коллекторный двигатель постоянного тока. Это может быть микроэлектродвигатель от магнитофона или от детских игрушек. Только здесь придется добавить к приводу еще блок питания, обеспечивающий необходимое для электродвигателя напряжение.

Рис. 4. Конструкция дополнительного упорного подшипника:а — силы, действующие на вал двигателя; б — упорный подшипник; 1 — упорный винт; 2 — стальная пластина; 3 — шарик упорного подшипника; 4 — вал двигателя; 5 — корпус двигателя; 6 — контргайка.

Для токарного станка по дереву, работающего с заготовками диаметром около 100 мм и длиной 700…800 мм, лучше подобрать асинхронный двигатель переменного тока с мощностью от 250 до 1000 Вт. Силовые характеристики таких двигателей позволяют им обеспечивать устойчивую частоту вращения вала в определенном диапазоне нагрузок, причем не допускают увеличение частоты вращения выше паспортной при отсутствии нагрузки. Да и акустический шум у асинхронных двигателей поменьше, чем у коллекторных. Некоторые их недостатки (малый пусковой момент, уменьшение частоты вращения при большой нагрузке) для простого токарного станка не только не заметны, а в некоторой мере даже полезны. Как известно, у большинства асинхронных двигателей переменного тока частота вращения вала обычно составляют от 1800 до 3000 оборотов в минуту (конкретные цифры зависят от типа двигателя), но больше 3000 оборотов в минуту по конструктивным причинам быть не может. Мне кажется, что такие характеристики асинхронных двигателей позволяют использовать их для токарных станков без сложных передач, причем вал двигателей способен выполнять обязанности шпинделя станка. Правда, и над асинхронным двигателем, предназначенным для станка, придется немного поработать. Дело в том, что подшипники, установленные в электродвигателе, в основном рассчитаны на радиальные нагрузки, то есть воздействующие на вал двигателя под прямым углом (рис. 4, а). В токарном же станке на вал действует и сила, направленная по оси вала (эта сила возникает при креплении обрабатываемой заготовки между ведущим и задним центрами). Под воздействием подобной силы износ подшипников идет быстрее. Существуют два варианта решения этой проблемы: иметь в запасе пару новых аналогичных подшипников или немного доработать двигатель, установив на нем дополнительную опору, которая компенсировала бы силу, действующую по оси вала. С этой целью на корпусе двигателя устанавливают для вала опорный подшипник (подпятник), который состоит из стального шарика, подходящего под диаметр технологического отверстия, обычно уже имеющегося в торце вала, стальной пластины и поджимного винта с контргайкой (рис. 4, б). Типы электродвигателей разные, поэтому размеры подпятника не привожу, а ограничусь только основной идеей. Повторяю, чаще всего в торце вала уже есть технологическое отверстие, так что остается только подобрать для него шарик. Глубина отверстия должна быть такова, чтобы шарик входил в него на 1/3 своего диаметра. В торце поджимного винта выполняют аналогичное отверстие. На корпусе двигателя закрепляют опору подшипника — пластину из стали толщиной 3…5 мм. В пластине предусмотрено отверстие с резьбой под поджимной винт. Центровку отверстий в пластине и торце вала выполняют как можно точнее. Винтом шарик прижимают с некоторым усилием к отверстию в вале, а при помощи контргайки фиксируют винт в нужном положении. Возможны другие варианты крепления поджимного винта, которые зависят от типа электродвигателя. Единственное условие — это жесткость конструкции упорного подшипника. Если не будет жесткости, не будет пользы и от этого подшипника.

Создание станка самостоятельно

Для производства универсального устройства, работающего с деревом, понадобится наличие:

• Вала;
• Станины, которая регулируется по вышине;
• Патрона для свёрл;
• Электродвигателя.

Этот механизм легко отшлифует, заточит и разрежет деревянные составные части.

Подбирая двигатель, не упустите из своего поля зрения такие характеристики:

• Мощность в промежутке от 0,6 до 1,5 кВт;
• Синхронность;
• Среднее значение вращения вала около 2500 оборотов в минуту.

Вал обязан иметь устройство для фиксации патрона под свёрла. Если такового нет, то потребуется подточить конечную часть вала при помощи напильника. Диаметр крепления обязан быть чуть больше диаметра патрона. Потом запустите двигатель и подточите патрон таким образом, чтобы он прочно закрепился на вале. При помощи притирочной пасты и надфиля подгоните патрон под необходимый размер вала. При неимении такой пасты следует потереть наждачку и развести маслом её абразив.

Обязательно просверлите отверстие и нарежьте резьбу M5 M6 в центральной части вала, это убережёт вас от нечаянного сползания патрона. Также не забудьте зафиксировать его с помощью потайной головки.

Вы можете расположить деревянную деталь в различных положениях по отношению к станку.

Особенности работы

Фиксация рамы к столу производится двумя болтами, а планки крепятся при помощи фиксирующих скоб.

Чтобы соорудить раму вам пригодиться шесть железных уголков, сечение которых должно составлять 2,5 на 2,5 см, и один уголок с сечением 4 на 4 см. Их длина составляет 30 см. Для соединения воспользуйтесь сварочным аппаратом

Обратите внимание на качество сварочных швов, так как станок в ходе работы заметно вибрирует

Для производства столешницы вы можете использовать пластмассу, металл, фанеру либо доски.

Для установки деталей на пространстве стола вам понадобится изготовить скобы и планки. Чтобы установить в отверстие патрона фрезу, пилу либо шкиву, вам нужно дополнительно сделать втулки переходного характера, а также оправки.

Задняя бабка с фиксированной серединой

Необходима деревянная заготовка такой же формы, как для передней бабки. Середина выполняется из закаленной стали марки У8. Из нее своими руками вытачивается втулка, внутри которой делают резьбу с параметрами М14х1,5. Сбоку проделывается ход для стопорного болта с резьбой М6. С краю втулки выполняется резьба М24х3 для установки гайки, которая будет удерживать втулку. Подходящий маховик снимают с водопроводного крана.

Комплектующие резцового упора, выполняют стальными. Из полосы металла 6х10 мм делается скоба. Цилиндрическая оправка выполняется с диаметром не более 15 миллиметров, а края скобы сваркой крепятся к трубке. Также на стойку прикрепляется упор в виде уголка. Механизм прикрепляется болтом к верстаку. Для вкручивания болта делается специальная гайка с широким буртиком, которая на шурупы прикрепляется к нижней крышке верстака.
