Сливной механизм для унитаза: устройство, принцип работы, обзор конструкций

Фаза 2. Вода, набираясь в бачок, поднимает поплавок.

При заполнении бачка унитаза водой поплавок поднимается и толкает шток с резиновым уплотнителем к отверстию (6), отверстие закрывается. Шток, двигаясь дальше, прижимает поршень (4) с мембраной (3) к большому седлу, при этом наполнительная камера становится герметичной, и к малому седлу, для наглядности обозначенному на рисунке оранжевым цветом. Давление воды в наполнительной камере плюс давление от поднявшегося поплавка плотно прижимают мембрану к седлам, набор воды прекращается. Как поднимающийся поплавок толкает шток, рисовать не стал, надеюсь, и так понятно, да и посмотреть всегда можно, достаточно снять крышку бачка.

Особенности выбора

Чтобы с комфортом пользоваться унитазом, один из важных моментов – это иметь удобный слив, поэтому необходимо тщательно подходит к выбору моделей сантехники. Существуют факторы, которые заслуживают отдельного внимания.

Наливной клапан предполагает два варианта размещения:

Снизу – расположение патрубка в дне водяного бака. В этом случае очень важна герметичность соединения. За нее несут ответственность две прокладки.
Сбоку – патрубки и клапаны заводят в бак сквозь боковую стенку, отверстие располагается практически на верхней кромке стенки. Этот проход делают условно герметичным, так как максимальный уровень воды, как правило, его не достигает.

Конструкция унитазов

Общее устройство

Устройство унитаза с кнопкой или спусковым рычагом, используемым для слива воды, одинаково. В комплект входят:

чаша унитаза, оборудованная выпуском в канализационную сеть. Чаши напольных унитазов могут быть с горизонтальным, вертикальным и косым выпуском. В зависимости от расположения выпуска выбирается способ установки сантехнического устройства. Подвесной унитаз, как правило, оснащается горизонтальным выпуском;

Традиционные расположения канализационного выпуска

сливной бачок, оборудованный арматурой для спуска и набора воды;

Бачок с установленной арматурой

подводка для воды, которая может быть мягкой, то есть в виде гибкого шланга и жесткой, представляющей собой отрез трубы с гайками для крепления;

Универсальный шланг для подводки воды к унитазу

манжета для соединения сантехники с канализацией. В зависимости от выпуска, которым оборудован унитаз, может применяться гофрированная или эксцентриковая резиновая прокладка;

Устройства для соединения унитаза с канализацией

сиденье, устанавливаемое на чашу для комфорта пользователей.

Пластиковое сиденье для унитаза

Конструкция унитаза дополнена различными резиновыми прокладками, необходимыми для герметичности отдельных узлов системы.

Конструкция сливного бачка

Фурнитура сливного бачка включает в себя два основных элемента:

сливной механизм, оборудованный защитой от излишнего наполнения жидкости в бачке. Механизм слива соединяется с кнопкой (рычагом) и отвечает за спуск воды в туалете;

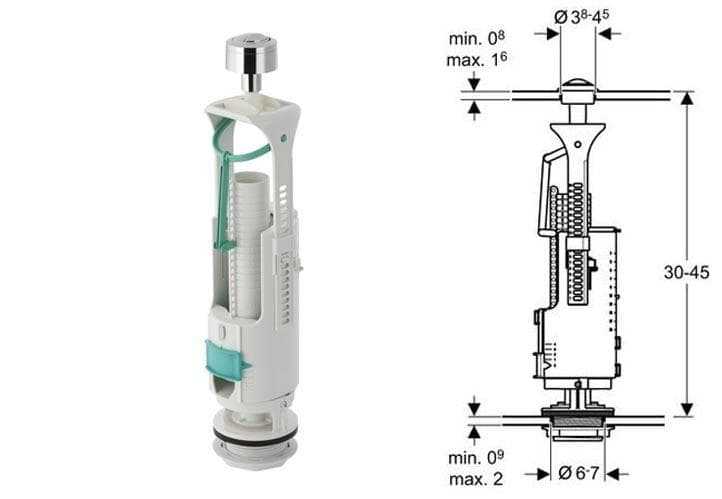

Выпускной клапан с кнопкой для слива

наливной механизм. Впускной клапан дополнен поплавком, который регулирует уровень жидкости в бачке. Именно к наливному клапану подсоединяется водопроводная подводка.

Наливной механизм с поплавком

Подвод воды к впускному клапану может осуществляться:

сбоку. Такая конструкция является наиболее простой и долговечной. Единственным минусом считается образование сильного шума при наборе воды в емкость;
снизу. Устройство унитаза с нижним подводом отличается более коротким сроком службы, однако позволяет полностью избавиться от шума, производимого водой при заполнении емкости.

Разновидности подводки воды к сливному баку

Вид арматуры для бачка определяется конструктивными особенностями сливной емкости.

Устройство и принцип работы унитаза представлены на видео.

Инструкция по установке арматуры

Монтаж арматуры сливного бачка с нижней подводкой или его замена выполняется после установки самого унитаза его соединения с канализацией. Это необходимо, так как для проверки работы арматуры нужно иметь возможность набрать и спустить воду.

К моделям бачков прилагается инструкция, где пошагово описан каждый этап установки. Проще всего воспользоваться документом, предоставленным производителем.

Сборка арматуры

Установка арматуры в сливной бачок предполагает подключение водопровода. Для этого удобнее использовать гибкие шланги. Один конец крепят на водорозетку, второй подключают к нижнему отверстию. Нужно подобрать длину шланга так, чтобы он позволял смещать бачок и ставить его рядом с унитазом – во время ремонта, например.

Сборка арматуры не составляет трудностей. Конструкционно она состоит из 2 элементов, уже собранных и готовых к установке.

На сливной клапан ставят резиновую прокладку.

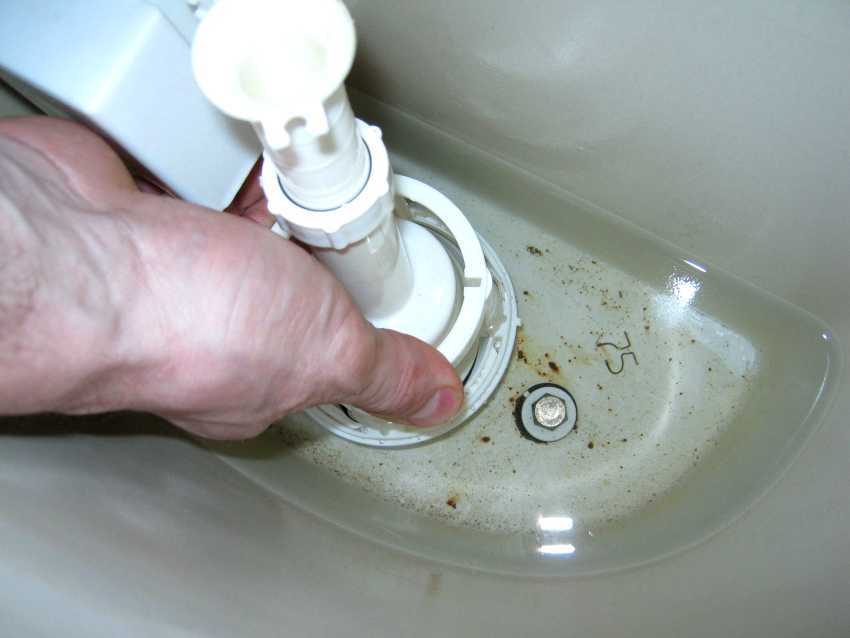

Вставляют колонку в сливное отверстие и прикручивают пластиковой гайкой с внешней стороны. Закручивают плотно, но не до упора.
Установка сливного механизма в бачок унитаза выполняется таким же образом: крепят уплотнительную прокладку, вставляют механизм во впускное отверстие. С наружной стороны фиксируют гайкой.
Можно сразу же подключить водопроводный шланг. Если удобнее, подсоединение выполняют после установки бачка на чашу.

Монтаж бачка

Для фиксации резервуара в комплекте идут болты, прокладки и гайки. Инструкция проста.

На крепежные болты надевают железные или пластиковые шайбы и резиновые прокладки. Вставляют болты в монтажные отверстия с бачка.
С другой стороны накручивают пластиковые шайбы. На гайки надевают резиновые кольца.
Устанавливают бачок на полочку так, чтобы крепеж вошел в монтажные отверстия на чаше унитаза. Закрепляют болты гайками снизу. Гайки закручивают поочередно: 2 оборота справа, 2 оборота слева. Таким образом достигается вертикальность установки.

После монтажа подключают водопроводный шланг.

Монтаж крышки и кнопки

Если модель оснащается кнопочным механизмом, установка обоих элементов выполняется одновременно. Крышку ставят сверху, совмещая ее границы с границами корпуса. В отверстие на крышке вставляют кнопочный механизм и вкручивают в выпускной клапан.

Сборка такого бачка предполагает модульный подход. По инструкции все 3 элемента нужно по очереди установить на место. Если кнопочный спуск не вкручивается на место, это означает, что сливная колонка некорректно стоит в отверстии и ее нужно отрегулировать.

Регулировка арматуры

Настраивают арматуру после полной сборки, так как чтобы проверить ее работу, необходимо набрать и спустить воду. Сначала настраивают сливной клапан, затем перелив, а потом наливную арматуру.

Высота смывного клапана должна соответствовать размерам накопительного резервуара под крышкой с учетом размеров кнопочного механизма. Если она меньше, кнопка не вкручивается на место. Чтобы решить эту проблему, отсоединяют тягу от защелок переливной трубки с обоих сторон и снимают фиксаторы стоек – просто оттягивают в стороны. Стойку смещают по вертикали вверх или вниз. На направляющей есть специальная шкала, которая позволяет выставить механизм по отметкам. Закрепляют фиксаторы в нужном положении. Вновь ставят крышку и вкручивают кнопочный механизм.
Регулировку перелива начинают с выставления уровня максимума. По норме край перелива должен быть выше уровня воды на 15–20 мм. Для этого освобождают тягу или откручивают прижимное кольцо на самой переливной трубке. Опускают или поднимают перелив и фиксируют в нужном положении.
Настраивают положение поплавка: он определяет объем наполнения и выпуска воды. Чтобы, например, отсечь слишком раннюю подачу воды при смыве, поплавок опускают ниже. Чтобы уменьшить объем выпускаемой воды, поднимают выше. Механизм тот же: освобождают тяги, выставляют положение и вновь фиксируют устройство.

Выбор унитаза

Для того чтобы определиться с выбором, необходимо обратить внимание на размеры комнат и место, отведенное для его установки

Различают две разновидности по способу крепления:

Напольные. Являются наиболее распространенным вариантом в жилых помещениях. Причиной популярности служит легкий монтаж. Возможность быстрого ремонта, а также легкая замена бачка и арматуры.
Подвесные. Главным достоинством такого крепления служит более привлекательный вид. Все основные коммуникации, отвечающие за работу расположены за фальшстеной, которая также скрывает и сливной бак. Минус данной конструкции в неудобности ремонта. В случае возникновения неисправности, придется разбирать часть стены либо заблаговременно позаботиться об этом и установить люк для обслуживания в стене.

Напольные также имеют разделение по способу отведения стоков в канализацию. Таким образом различают:

Прямой вывод
Косой вывод
Вертикальный вывод

Выбор унитаза по данным параметрам производится исходя из расположения канализационной трубы. Наиболее распространены в России унитазы с косым выводом.

Инструкция пошагово

Первый шаг – наполнение бачка

За регулировку уровня воды в сливном бачке унитаза отвечает поплавок и запорный клапан. Поплавок, опускается вниз, вслед за снижением уровня воды. За счет этого, открывается запорный клапан. Уровень воды поднимается, клапан перекрывает подачу воды.

Второй шаг – слив воды

Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

Установка арматуры сливного бачка унитаза

В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

Установка арматуры производится в три этапа.

Первый этап – установка клапанов

Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

То же самое делаем с наполнительным клапаном.

При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

Второй этап – установка бачка

Устанавливаем прокладку, собираем крепежные винты (шайба, затем конусное уплотнение). Крепежные болты вставляем в отверстие бачка. Резиновые прокладки одеваем на крепежные винты. Устанавливаем бачок и фиксируем равномерно гайки-барашки. Устанавливаем гибкий шланг подвода воды.

Третий этап – установка крышки бачка и кнопочного узла.

Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

Важно!

Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

Как выбрать арматуру для сливного бачка

Изначально рулеткой, линейкой измеряется диаметр трубы водозабора. При 1,5 см подводка – 3/8 дюйма, при 2,0 см – ½ дюйма.

Арматуру лучше купить той же модели, что и старая. Для этого демонтировать вышедший из строя механизм, показать образец продавцу-консультанту. Сейчас арматура чаще продается уже в собранном виде, что не потребует дополнительных усилий.

Как устроена арматура для сливного бачка унитаза с нижней подводкой

Материалы, из которых изготавливается арматура – пластик, металл, бронза. Пластик – наиболее популярный, но хрупкий материал, стоимость изделия из него невысокая, бронза, соответственно более долговечный материал и стоимость изделия из нее достаточно высока. В строении арматуры сливного бачка нет ничего сложного. Несмотря на многообразие моделей, принцип построения арматуры один.

Арматура, предназначенная для нижней подводки, делится на:

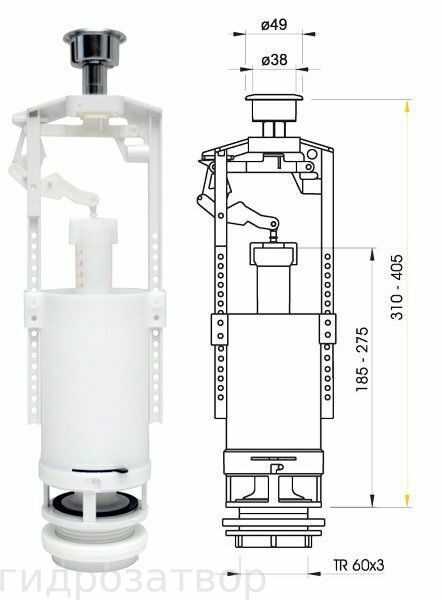

Сливной механизм закрепляется в бачке накидной гайкой. Для герметизации стыка, на трубу спуска, перед монтажом, надеваются специальные уплотнители, а между бачком слива и чашей располагают прокладку, которая предотвращает протекание воды. Слив воды происходит посредством нажатия на кнопку или при штоковом устройстве слива, подъемом рычага вверх.

Кнопочное устройство, в свою очередь, подразделяется на:

однокнопочное устройство, обеспечивающее полный слив, то есть опустошается весь резервуар;
двухкнопочное устройство, при котором возможно полное и частичное опустошение резервуара, соответственно такое устройство слива имеет два клапана.

Также разных конструкций может быть поплавок:

С поршнем – поплавок прикреплен к поршню, при давлении на рычаг, слив открывается, при наборе воды, закрывает клапан;
С мембраной – механизм действия, как и с поршнем.

Запорная арматура состоит из: поплавка, трубки перелива воды, кнопочного механизма слива вода, тяги, стакана, мембранного клапана. Слив происходит следующим образом: после нажатия на кнопку, вода вытекает из бачка, поплавок опускается вниз, тягой открывается мембранный клапан, и из водопроводной трубы льется вода, которая наполняет смывной бачок. Поплавок поднимается до установленного уровня, который ограничивает тяга. Мембранный клапан при этом закрывается, не допуская дальнейшего поступления воды.

Материалы и инструменты, необходимые для установки и замены арматуры

Рулетка, можно обойтись обычной линейкой.
Разводной ключ № 1.
Гаечные ключи.
Арматура.

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Независимо от конструкции унитаза, сливной бачок в нем должен присутствовать обязательно, так как прямая подача воды из трубопровода ХВС не позволяет обеспечить должное качество и чистоту смыва

Сливные бачки по материалу изготовления делятся на три типа:

Керамические (фаянсовые) – надежная и дешевая классика.
Металлические – не слишком эстетичный внешне, но долговечный вариант.
Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

По способу крепления и месторасположению они бывают:

низкорасположенные – устанавливаются прямо на чашу унитаза;
высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

кран (поплавковый клапан);
пластиковый поплавок;
рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Нижнее подключение считается более бесшумным, нежели боковое – вода в этом случае не падает сверху, а поступает сбоку, что исключает плеск

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Оказавшись внизу, он открывает клапан арматуры на водопроводе, а по мере наполнения бака вновь поднимается и перекрывает водоподачу.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Индивидуальности сливной арматуры для бачка: разработка монтажа и цены

Сливная арматура состоит из спускного рычага и сливного сифона. Главная функция последнего – герметично перекрывать отверстие, когда слив воды закончился. Существует несколько конструкционных моделей сифонов. Простые изделия имеют вид резиновых цилиндров.

Средняя стоимость на арматуру сливного бачка (сливные механизмы):

Наименование изделия	Стоимость, руб.
Арматура для унитазов Alcaplast
Для высокорасположенного бака	325
Для установки «Эколоджи» (высота 1000 и 1200 мм)	450
Для низкорасположенного бака	510
С клавишей «стоп»	725
С удлиненной клавишей «стоп»	780
С двойной клавишей	980
Арматура «Геберит» для унитазов с установкой
Наименование моделей, с которыми совместим механизм	Стоимость, руб.
«Дельта» UP100, «Сигма» UP320, «Сигма» UP300	1350
«Дельта» UP172	1400
«Каппа» UP 120	1455
«Сигма» UP720	1555
«Омега» 12	2200
«Дельта» UP182	2300

Как установить и отрегулировать слив для унитаза

Перед началом работы лучше отсортировать все детали комплекта так, чтоб к каждому болту прилагались прокладка и шайба. Крепеж производится последующим образом: с оборотной стороны на болт надевается шайба, потом следует гайка, которую необходимо закручивать плотно, но чрезвычайно аккуратненько, чтоб не разрушить керамическое покрытие.

Советы по устройству слива унитаза:

Чтоб сливной механизм посиживал плотно необходимо применять резиновую прокладку

Установить в бак сливной механизм на отведенное ему место.
Чтоб деталь посиживала плотно, необходимо применять резиновую прокладку, которую следует надеть на гайку.
Надежно зафиксировать механизм при помощи гайки из пластика.

Если уплотнительная деталь уже была в использования, тогда зону соединения нужно добавочно обработать при помощи герметика (спецы не советуют использовать уплотнитель вторично). Новые кольца в данном не нуждаются.

Чтоб настроить работу слива унитаза, отрегулировав его высоту, нужно:

Регулировка интенсивности слива случается при помощи перемещения заслонки либо поплавка

Высвободить переливную трубку.
Осторожно отжать элемент, фиксирующий стакан.
В вертикальном направлении передвинуть стойку до того времени, пока она не достигнет подходящей высоты.
По направляющей следует переместить стакан так, чтоб его верхний край не доставал до кромки сливного бака более чем на 4,5 см.
Проверяется расположение переливной трубы. В правильном положении данный элемент располагается на 7 см ниже, чем маковка стойки и на 2 см выше поверхности воды.. Чтоб отрегулировать частота слива, необходимо переместить заслонку либо поплавок

Чтоб отрегулировать частота слива, необходимо переместить заслонку либо поплавок.

Какие бывают механизмы слива

Все, что необходимо сделать для смыва унитаза после посещения туалета – нажать кнопку на бачке. Далее весь механизм работает самостоятельно: открывается задвижка спуска воды посредством сливного клапана. После этого содержимое бачка вытекает в чашу, смывая своим потоком все фекалии и нечистоты.

Механизм слива для унитаза может активизироваться несколькими способами:

Через нажатие на кнопку.
Упором на рычаг.
Дерганьем за цепочку.

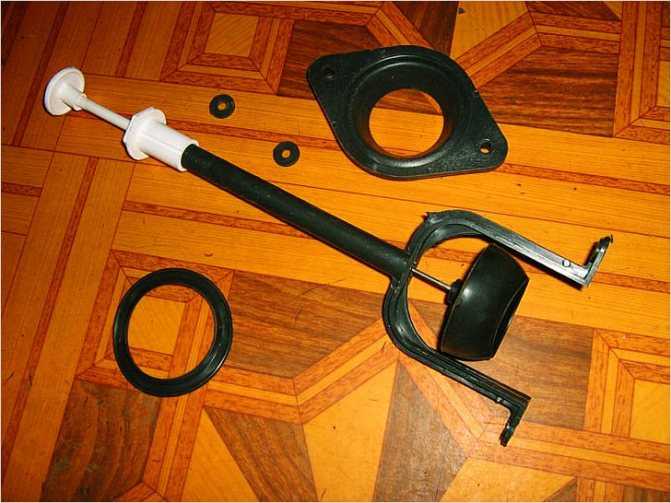

Простейшей разновидностью сливных сифонов являются грушеобразные изделия, похожие на обычные вантузы из резины. Когда на них начинает давить вода, изделия плотно ложатся поверх сливного отверстия. Как результат, движение воды через трубку прекращается. После активации рычага «вантуз» поднимается под воздействием механического усилия. После этого слив открывается, и вода вытекает в унитазную чашу. В опустошенную емкость начинает набираться жидкость, что утяжелят сифон: он снова опускается в нишу, перекрывая движение воды. И так по кругу.

Как выполнить крепление бачка к унитазу – варианты и способы установки

Конструкция спуска воды в унитазе бывает двух видов:

Горизонтальная. Самый распространенный вариант, где вода поступает сплошным потоком с одного отделения емкости. Горизонтальный механизм относится к бюджетным вариантам. Однако расход воды при его использовании достаточно большой, а уровень обмыва чаши – средний.
Круговая. Данный способ подачи воды имеет улучшенные характеристики, т.к. жидкость во время выхода в чашу образует потоки по окружности ее обвода. Из недостатков круговой системы можно выделить небольшой диаметр сливного отверстия. Если в магистралях данной местности подается очень жесткая вода, это грозит закупоркой слива и уменьшением количества струй.

Устройство сливного бачка унитаза с кнопкой: конструктивные особенности

Устройство сливного бачка с кнопкой всех моделей имеет общие черты. Они отличаются только материалом изготовления, ценой, качеством и особенностями рабочих деталей. Функционируют бачки по одному принципу, отличия имеются только в механизме, который может быть:

однокнопочным;
двухкнопочным;
с двухрежимным устройством.

Наиболее современной моделью является двухкнопочная система, которая позволяет экономить воду при смыве. Нажатие одной кнопки — полный смыв, при котором из бачка вытекает вся содержащаяся в нем вода. Нажатие двух кнопок — слив только части объема воды.

Модели также могут отличаться особенностями смыва. В одних вода при спуске в унитаз поступает непосредственно из сливного бачка, двигаясь в одном направлении. В других происходит разделение потока воды, смыв ведется с разных сторон. Такие бачки считаются наиболее эффективными, так как охватывают наибольшую площадь смыва, но и более шумными.

Чтобы при покупке этого прибора, необходимо иметь представление, как работает сливной бачок унитаза с кнопкой, и знать из чего состоит его устройство. Механизм функционирования любых моделей довольно прост и заключается в наборе определенного объема воды из водопровода и спуска его в канализацию через унитаз.

Принцип действия сливного бачка унитаза с кнопкой — это система гидрозатвора, который состоит из поплавка, рычагов и пломбы. Нажим на кнопку на крышке приводит в действие механизм спуска воды, что и является основным назначением этого сантехнического прибора.

Замена комплектующих своими силами

Наиболее надёжный вариант ремонта арматуры – полная замена всех компонентов устройства. Для этой работы потребуется стандартный набор инструментов сантехника: в него входят плоскогубцы, отвертки, разводной ключ, также потребуется приобрести ФУМ-ленту для уплотнения соединений, резиновые прокладки и кран. Для замены рекомендуется приобрести оригинальный набор запорных элементов, в этом случае он гарантированно подойдет по размерам и конфигурации емкости.

Чтобы поставить новую арматуру, необходимо сделать следующее:

Если монтаж комплекта в унитаз вызывает сложности, лучше не рисковать и вызвать профессионала. Неправильная установка сокращает срок службы компонентов, и скоро арматуру придется менять вновь. Чтобы избежать ненужных проблем, вызовите на дом квалифицированного сантехника.
