Частые проблемы в работе сливных бачков

Прежде чем приступать к ремонту сливного бачка своими руками, нужно досконально ознакомиться с его устройством и способом крепления крышки. Очень часто можно столкнуться с проблемой ещё на стадии снятия крышки и если повредить или сломать её, то придётся приобретать новый аналог. При этом самыми распространёнными проблемами считаются постоянное наполнение и самопроизвольный слив воды, которые вызваны следующими причинами:

• перекос поплавкового механизма;
• вода попадает в поплавок через запорный клапан;
• утрата герметичности поплавком;
• сильно изношенная мембрана поплавка.

При обнаружении проблем с запорным краном сливного бачка необходимо выполнить полную его замену. которая производится в определённом порядке.

1. Перекрывается подача воды.
2. Из бачка сливается вся жидкость.
3. Клапан откручивается от трубы водопровода.
4. Демонтируется рычаг путём откручивания фиксирующей гайки.
5. Снимается повреждённый клапан.
6. Монтируется новое устройство, которое фиксируется гайкой.
7. Возобновляется подача воды.
8. Выполняется регулировка поплавка.

Если повреждён поплавок для бачка унитаза и в него проникает воды, то он перестаёт всплывать.

При этом для устранения проблемы можно произвести ремонт или полную замену поплавка

Но перед любыми работами важно перекрыть подачу воды

С помощью разводного ключа отсоединяется водопроводная труба и извлекается поломанный поплавок. На место поломанной детали монтируется новый аналог и возобновляется подача воды. После этого выполняется регулировка уровня воды. В свою очередь, для ремонта поплавка пробоина герметизируется жидким пластиком.

В случае сильной изношенности мембраны выполняется полная её замена, но перед этим полностью сливается вода из бачка. Для замены мембраны рычаг поплавка подвязывается к перемычке и отвинчивается гайка, удерживающая, трубу смыва унитаза. После этого отсоединяется сифон путём ослабления, крепёжной гайки. Старая мембрана меняется на новый аналог и выполняется сборка бачка в обратной последовательности.

Для регулировки поплавка в зависимости от материала рычага выполняют следующие мероприятия. В случае с латунным рычагом его просто подгибают. Если рычаг выполнен из пластика, то он оснащается специальным регулировочным винтом, благодаря которому можно изменить изгиб конструкции и установить поплавок в нужном положении так чтобы он вовремя перекрывал подачу воды в сливную ёмкость.

Как должен работать сливной механизм для унитаза

Исправный сливной механизм обеспечивает качественный смыв нечистот из унитаза в канализацию. При этом, в действие его можно привести всего лишь нажатием на кнопку или рычаг.

На сегодняшний день можно встретить множество конструкций сливных устройств, но, как правило, все они взаимозаменяемые. Если, конечно, созданы для установки в стандартный бачок и имеют обычные крепежные отверстия.

Принцип работы сливной системы для унитаза очень прост. Воду в бачке удерживает клапан. Кроме этого, он перекрывает отверстие слива. Нажатие на кнопку или рычаг способствует поднятию клапана, после чего вода поступает из бачка в чашу. Затем клапан возвращается в исходное положение, перекрывает слив, после чего вода начинает набираться в бачок.

Кроме этого, в конструкции присутствует переливная труба, имеющая открытый верх. Она необходима для предотвращения вытекания из бачка воды, поднявшейся выше установленного уровня. Вся лишняя вода будет вытекать в чашу унитаза.

Устройство и принцип работы смывного бачка ↑

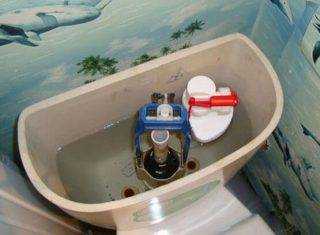

Внутреннее устройство бачка состоит из двух составных частей:

• механизма подачи воды;
• сливного механизма.

Благодаря оборудованию для подачи воды жидкость накапливается в резервуаре до определенного уровня, после чего клапан подачи закрывается. Сливной механизм начинает функционировать после нажатия на кнопку. При этом порция воды с большой скоростью выливается в унитаз, смывая все его содержимое в канализацию. Как видите, сливное устройство для бочка унитаза работает благодаря поочередному действию двух механизмов.

При детальном осмотре в бачке можно увидеть рычаги, грушу, перелив, поплавок и поплавочный клапан. Эти детали изготавливаются из различных материалов, например, груша может быть резиновой либо пластиковой, а поплавок – пластиковый либо латунный. Они также могут отличаться по форме и способу соединения, однако принцип их работы от этого не меняется.

Как работает механизм подачи воды ↑

Подача воды осуществляется с помощью арматуры, отвечающей за набор воды. Она может осуществляться двумя способами:

Вода поступает из бокового канала, то есть впускной клапан расположен на боковой стенке бака (на 6-7 см ниже верхнего края). В этом случае на одном конце рычага находится поплавок, на другом – клапан, перекрывающий воду при достижении определенного уровня. Способ достаточно шумный, но очень распространен у отечественных производителей.

Вода подается снизу, то есть впускной клапан расположен на дне резервуара, недалеко от сливного сифона. Поплавок в этом случае перемещается по вертикальному штоку. В отличие от предыдущего способа, вода в резервуар поступает быстрее и тише.

Когда бак пустой, поплавок находится на самом дне, поэтому система рычагов производит открытие запорного клапана. Вода устремляется внутрь резервуара и заполняет его, одновременно поднимая поплавок. С подъемом поплавка рычаги постепенно прикрывают запорный клапан. Этот процесс продолжается до тех пор, пока вода не наполнит бак до определенного уровня. После этого клапан полностью закрывается.

Как работает сливной механизм ↑

Сливной механизм предназначен для спуска воды из резервуара в унитаз. Основные части этого механизма:

• спускное устройство (рычаг или кнопка);
• сливной сифон.

Есть несколько разновидностей сифонов. Самый простой – привычная всем «груша», напоминающая по форме вантуз. Сифон закрывает сливное отверстие, препятствуя вытеканию воды.

Принцип действия сливного устройства достаточно прост. Когда вы нажимаете на кнопку или тянете за веревку, активируется шток, который приподнимает грушу и открывает запирающий клапан. Вода сливается в канализацию.

Сливное устройство для унитаза совмещено с переливом. Это страховка от переполнения бачка. Если по каким-либо причинам уровень воды превысит допустимый, то вода не выльется наружу, а стечет прямо в канализацию.

Двухрежимный сливной механизм для унитаза ↑

Сливной механизм может быть двух типов: работающий в одном режиме и двухрежимный. Если в бачке установлен самый популярный однорежимный механизм, то вода сливается всем объемом. Двухрежимная система слива позволяет использовать только часть воды от заполненности бачка

Это особенно важно в больших семьях или офисах

Вот и все, что необходимо знать об устройстве сливного механизма. Эти знания помогут вам не только правильно подобрать бачок для унитаза, но и провести мелкие ремонтные работы.

Устройство сливного бачка: механизмы и регулировка

Время, когда унитазы перестали быть роскошью, после уличных клозетов, давно уже осталось в прошлом. Однако установка их в квартирах потребовала доработки отхожего места системами наполнения и слива. Ведь без этих систем, не о каких удобствах или гигиене речи быть не может, унитаз попросту превратиться в стационарный горшок, который придется постоянно вычищать и мыть вручную. Впрочем, такая ситуация знакома многим, когда устройство сливного бачка начинает жить своей жизнью, некорректно выполняя возложенные функции.

Статья по теме: Что делать если в унитазе поднимается вода

Домашнему мастеру нелишним будет знать, как функционируют и настраиваются распространенные модели сантехнических механизмов унитазов, для чего рассмотрим, чем сегодня пользуется основное количество наших соотечественников.

Виды конструкций и их особенности

Наиболее распространены следующие конструкции сливных механизмов:

вытяжная, относится к самым распространенным, но уже устаревшим конструкциям, схема такого устройства показана на рисунке. Поплавок (а) при помощи рычага (b) устанавливает уровень заполнения перекрывая клапан (c). Для спуска воды используется рычаг (d);

Схема простой вытяжной конструкции

кнопочная, упрощенная конструкция такой системы показана ниже.

Кнопочная модель

Обозначения, приведенные на рисунке:

• A – кнопка, подключенная к спусковому рычагу;
• B – кран, соединенный с поплавком, регулирующий уровень воды в баке;
• C – поплавок;
• D – сливная трубка;
• E – сливной механизм;
• F – сливной клапан.

Заметим, что кнопочная конструкция сливных механизмов для унитазов может быть однокнопочной (однорежимный спуск)или с двумя кнопками (кнопочный двухрежимный спуск, позволяет сливать воду дозировано). Помимо этого существуют конструкции, обеспечивающие слив и его прерывание одной кнопкой;

пневмопривод (пневматический механизм), состоящий из педали или кнопки (эластичный клапан), подключенный к системе смыва. Особенность данной конструкции —  спуск не требует большого усилия, поэтому пользоваться таким механизмом смогут даже дети. Ниже на картинке показано устройство сливного бачка такого типа.

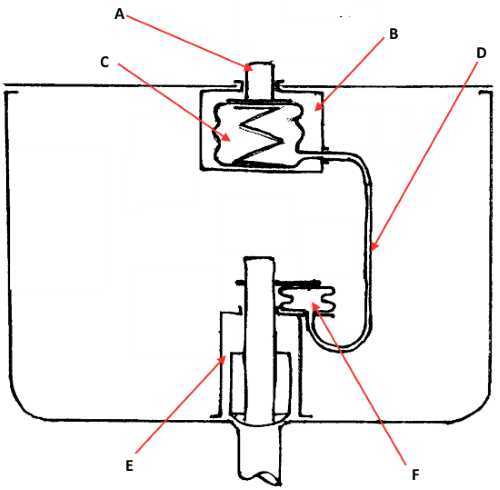

Схема сливного пневмопривода

Пояснения к схеме:

• A – кнопка спуска воды;
• B – узел спуска;
• C ,F – камеры переменного объема;
• D – соединительный шланг между камерами переменного объема;
• E – механизм, отвечающий за работу сливного клапана.

Следует обратить внимание, что наибольшим спросом ползуются сливные механизмы, позволяющие делать дозированный спуск, поскольку такой режим работы снижает расход воды. В качестве примера можно привести арматуры таких брендов, как Cersanit, Santek (Сантек),Sanita (Санита), Ido (Идо), Jika Ifo, Gustavsberg Basic, Standart (Стандарт), Nordic и т.д

Как устранить неполадки при непрерывном заполнении и утечке

Для этого полностью необходимо перекрыть подачу воды в бачок. Изучите целостность всех запорных систем и арматуры. Вполне вероятно, что проблема протечки – в перекосе арматуры или системы слива.

ФОТО: snus-outlet.ruЕсли подтекает унитаз снизу при смыве, нужно проверить, в каком состоянии находится кнопка, и выяснить, что могло поспособствовать такому положению вещей

Когда сливной клапан не полностью перекрывает воду, возникает протечка. Причиной этого может стать поломка устройства либо его засор.

Перекос поплавка или сливного клапана

В этом случае вода будет постоянно утекать. Достаточно поправить «грушу», проверить её плотное прилегание к седлу, чтобы устранить проблему протечки воды.  Перекошенный поплавок не даёт закрыться подающему клапану. Бачок беспрерывно заполняется водой, которая стекает в чашу унитаза через переливную трубку.

ФОТО: m.onlinetrade.ruДля устранения проблемы необходимо поправить поплавок, заодно проверив его герметичность

Негерметичный поплавок

Очень часто пластиковый поплавок может потерять герметичность. Из-за этого вода проникает внутрь его корпуса и он перестает выполнять свои функции, всплывать на поверхность. В этом случае рычаг остаётся в положении «закрыто».

Существует два варианта решения проблемы:

• покупка и установка аналогичного или похожего поплавка;
• ремонт изношенного поплавка при помощи герметика, клея, разогретого пластика и других подручных материалов.

После ремонта или замены поплавка следует отрегулировать уровень наполнения бачка.

Неисправность клапана подачи

Очень часто причиной несправной работы слива унитаза является неисправность клапана подачи. Проверьте работу клапана, искусственно прижав его ко дну. Если это действие не позволяет остановить подачу воды, поплавковый механизм подлежит замене. Регулировочный винт впускного донного клапана вывинчивают до предела, чтобы максимально поднять поплавок.

ФОТО: rulandia.ruЕсли вода продолжает течь, механизм подачи демонтируют, чтобы устранить поломку или установить новый

Негерметичное прилегание сливного клапана к седлу

Очень часто смывной бачок не может удержать воду из-за деформации уплотнительного кольца. Оно может деформироваться, сдвинуться, лопнуть. Подробно о том, как выбрать и заменить прокладку между бачком и унитазом, мы говорили в одной из наших статей.

Для устранения проблемы требуется:

• перекрыть воду и опустошить ёмкость;
• демонтировать бачок;
• открутить фиксирующую гайку и снять сливной механизм;
• снять уплотнительную прокладку, очистить её от загрязнений, зашлифовать до гладкости мелкозернистой наждачной бумагой бороздки, если они появились в процессе эксплуатации;
• промыть бачок и сливной механизм, установить всё на место.

Как мы уже говорили, выбирать уплотнитель следует в зависимости от производителя, размера унитаза, формы резинки.

ФОТО: ledsshop.ruОчень часто уплотнительная резинка может деформироваться, если на ней скопился осадок, известь

Арматура в бачке унитаза – это устройство, осуществляющее автоматическое наполнение и слив воды

Марки Alcaplast, Geberit считаются самыми популярными среди производителей смывных устройств унитазов. Современные модели унитазов оснащены двукнопочной системой регулировки арматуры. Одним нажатием кнопки меняют объем наполняемости бачка, как правило, на 3 или 6 литров. Даже если правильно настроить работу простейшей модели, то затраты воды значительно уменьшатся. Разновидности унитазов в зависимости от подвода воды к сливному бачку.

Система, предназначенная заполнять бачок жидкостью бывает двух видов:

• 1.Вода подводится сбоку.
• 2.Вода подводится снизу.

В квартирах чаще встречаются системы, имеющие боковой подвод. Регулировка, ремонт данного вида арматуры просты даже для неподготовленного человека.

Принципы функционирования бачка

Большая часть и старых, и современных бачков – это слитные конструкции. Они работают по следующей схеме.

Смыв воды:

• после нажатия на спусковой механизм (кнопку, рычаг и тд.) создается специальная тяга, под действием которой поплавок перестает оказывать давление на клапан и последний открывается;
• сток в систему перелива закрывается;
• вода из бачка подается в чашу унитаза для смыва.

Функционирование слива

Наполнение бачка водой:

• когда объем воды в бачке опускается до минимальной отметки, клапан закрывается, открывается впускной кран и начинается поступление воды;
• по мере наполнения бачка запорный поплавок поднимается, а струя воды уменьшается;
• когда емкость полностью заполняется, поплавок закрывает впускной кран и подача воды прекращается.

Важно! Чтобы поплавок эффективно функционировал, после установки бачка его нужно отрегулировать и протестировать: неправильное положение поплавка чревато тем, что емкость не сможет наполняться достаточным объемом воды.

Менее распространенная категория сливных бачков – настенные. Они функционируют по несколько иной схеме, нежели слитные. Различия обусловлены тем, что главным элементом в настенном приборе является сифон. Принцип работы такого бачка:

1. Нажатие на спусковой механизм провоцирует открытие сифона: через его гофрированную трубку вода поступает в чашу унитаза, выполняя смыв.
2. После опустошения сифона поплавок бачка опускается и открывает впускной кран, через который в сливную емкость начинает поступать вода.
3. Когда бачок полностью наполняется, поплавок опускается и впускной кран закрывается.

Как выбрать арматуру для бачка?

В момент обнаружения неисправностей в работе системы требуется незамедлительная замена арматуры унитаза. Перед тем, как поменять внутренности бачка, нужно купить качественные детали. Для длительной работы новой конструкции, рекомендуется руководствоваться следующими факторами:

• арматура для бачка унитаза делается из латуни или пластика. Пластиковые изделия менее долговечны, нежели латунные;
• во время покупки пластиковой боковой или нижней боковой арматуры для унитаза, рекомендуется проверить качество составляющих деталей. Пластиковые конструкции не должны иметь каких-либо деформаций и заусенцев;
• разумнее покупать пластиковую арматуру, сделанную из полиэтилена или полипропилена, так как данные материала являются наиболее долговечными;
• прокладки, предназначенные для сборки на ощупь должны быть мягкими. При растяжении уплотнительного элемента, не должны быть видны какие-либо трещины. Данный фактор свидетельствует о соблюдении технологии при изготовлении элемента и его качестве. О качестве изделий свидетельствует также правильная форма прокладок;
• материалом для крепежных элементов служит пластик или бронза. Большей прочностью отличаются металлические элементы. Как минимум две прокладки должны располагаться на крепежных элементах;
• поплавковый кран должен иметь плавный ход. Резкие скачки или заедания во время работы свидетельствуют о бракованном изделии;
• полностью собранная конструкция должна быть прочной. Элементы должны быть хорошо зафиксированы по отношению друг к другу. В случае если какой-либо элемент обладает свободным ходом, это может послужить скорым выходом из строя.

В том случае, когда во время выбора арматуры хотя бы один из перечисленных пунктов нарушены, лучше отказаться от данного варианта и рассмотреть другой комплект.

Учитывая основные правила для выбора арматуры, не требуется особой квалификации или навыков для выбора качественной конструкции.

Устройство и принцип работы сливного бачка

Вода наполняет резервуар через клапан. Активируется поплавок, запорный элемент останавливает поступление жидкости, если она достигла нужного уровня, при этом блокируется наливной клапан. В баке есть отверстия по бокам для монтажа арматуры и снизу для стыкования с унитазом и большая пройма для выпуска воды.

Гидроклапан может располагаться в разных положениях внутри резервуара:

• на боковой стенке (подводка со стороны);
• на дне бачка (шланг снизу).

Для смыва нажимают рычаг или кнопку, в результате открывается стопорный клапан, жидкость сливается в чашу унитаза. В двухкнопочном баке при нажатии маленькой кнопки выпускается часть объема, большой — вся вода.

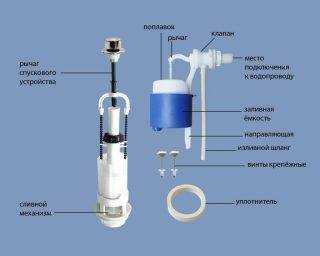

В состав арматуры входят детали:

• клапан;
• вертикальный или горизонтальный шток;
• буй и тяга.

Поплавок снижается при выпускании воды, в это время на клапан действует тяга, приводя его в действие. После поднятия поплавка подача воды останавливается.

Какая подводка у вашего унитаза?

Нижняя 82.25%

Боковая 17.03%

Пойду посмотрю 0.72%

Проголосовало: 417

С боковой подводкой

В этом варианте клапан и патрубок установлены через отверстие сбоку. Просвет не герметизируется полностью, т. к. уровень при наполнении находится ниже.

В этом случае шток расположен горизонтально, включает в составе:

• запорный механизм;
• рычаг, поплавок;
• трубку для налива.

В опорожненном резервуаре буй опущен, а штанга закрывает запорное устройство. При поднятии открывается поступление воды.

Плюсы и минусы боковой подводки

Невысокая цена Простое устройство Не нужно герметизировать место подключения шланга

Шум при подаче воды

Интенсивность звука снижают, поставив наливную трубку из мягкого полимера.

С нижней подводкой

Система отличается эффективностью и комфортом работы.

Плюсы и минусы нижней подводки

При наполнении слышно меньше шума или его нет совсем Более компактный вид, так как подводка не нужна Механизм практичный, редко ломается

Неудобство подсоединения Трудно отрегулировать уровень воды в бачке

Конструкция включает элементы:

• прибор для нажатия (управления);
• арматура в виде вертикального стоящего штока;
• поплавок и стержневая тяга;
• мембранный спусковой клапан.

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/​слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Сливные бачки по материалу изготовления делятся на три типа:

1. Керамические (фаянсовые) – надежная и дешевая классика.
2. Металлические – не слишком эстетичный внешне, но долговечный вариант.
3. Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

По способу крепления и месторасположению они бывают:

• низкорасположенные – устанавливаются прямо на чашу унитаза;
• высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

1. кран (поплавковый клапан);
2. пластиковый поплавок;
3. рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Разновидности сливных механизмов

При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.

В результате водяной поток устремляется в чашу и смывает все в канализационную систему.

В действие сливное устройство приводится:

• нажатием на кнопку;
• нажимом на рычаг;
• дерганьем за цепочку (веревочку).

Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.

Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.

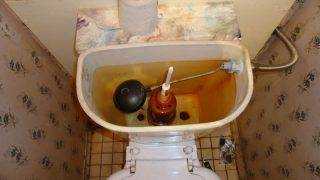

Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.

А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.

Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.

На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.

Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.

Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.

Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.

Регулировка

Настройка слива производится корректированием значение расхода. Для этого нужно открыть крышку бачка и переместить поплавок на сливной конструкции.

Этот бегунок можно опускать или поднимать, его положение влияет на механизм наполнения и будет влиять на объем воды в бачке, чем ниже будет установлена планка, тем меньше будет набираться и расходоваться воды.

Заключение

Двойной режим слива может снизить количество потребления воды ровно наполовину, а дополнительная настройка еще ниже опустить эту планку. Главное, это выбрать модель и правильно произвести несложную регулировку.

Смотрите видео по теме:

Источник
