Какие замыкающие механизмы применимы для пластиковых дверных систем?

Замки для пластиковых дверей – плюсы и минусы

Входная дверь – это не просто возможность войти в дом. Это пропуск во внутреннее пространство, в частную жизнь. За ограничение доступа отвечает дверной замок. От его надежности и функционала зависит не только спокойный сон хозяев. Сохранение тепла в доме, отсутствие продувания, удобное открывание и легкое закрывание двери – все это зона ответственности дверного замка.

Замки для пластиковых дверей делятся на 2 вида – однозапорные и многозапорные.

Однозапорный замок это самый привычный для большинства пользователей вид. Такой замок имеет только одну точку запирания, примерно на высоте 1000 мм от низа двери – стальной ригель (засов), который выходит при повороте ключа. Выход ригеля у замков для входных дверей, согласно ГОСТ, должен быть не менее 20 мм. В прикрытом положении дверь, не запертая на ключ, удерживается при помощи защелки («язычка» в замке). Защелка бывает двух видов – цилиндрическая и фалевая.

Цилиндрическая (еще называют бочонок или ролик) не зависит от работы ручки, такие замки используют с ручками-скобами в дверях с высокой эксплуатационной нагрузкой – магазины, офисы.

Фалевая защелка имеет скошенную форму и убирается внутрь замка при нажатии на ручку, поэтому такой замок используют только с нажимной ручкой. Устанавливают замки с фалевой защелкой в местах с умеренной эксплуатационной нагрузкой, где не ходит много народа – жилые дома, межкомнатные двери.

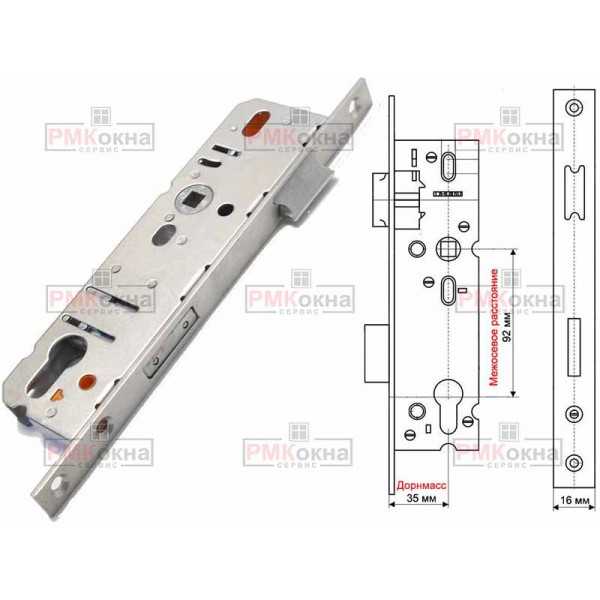

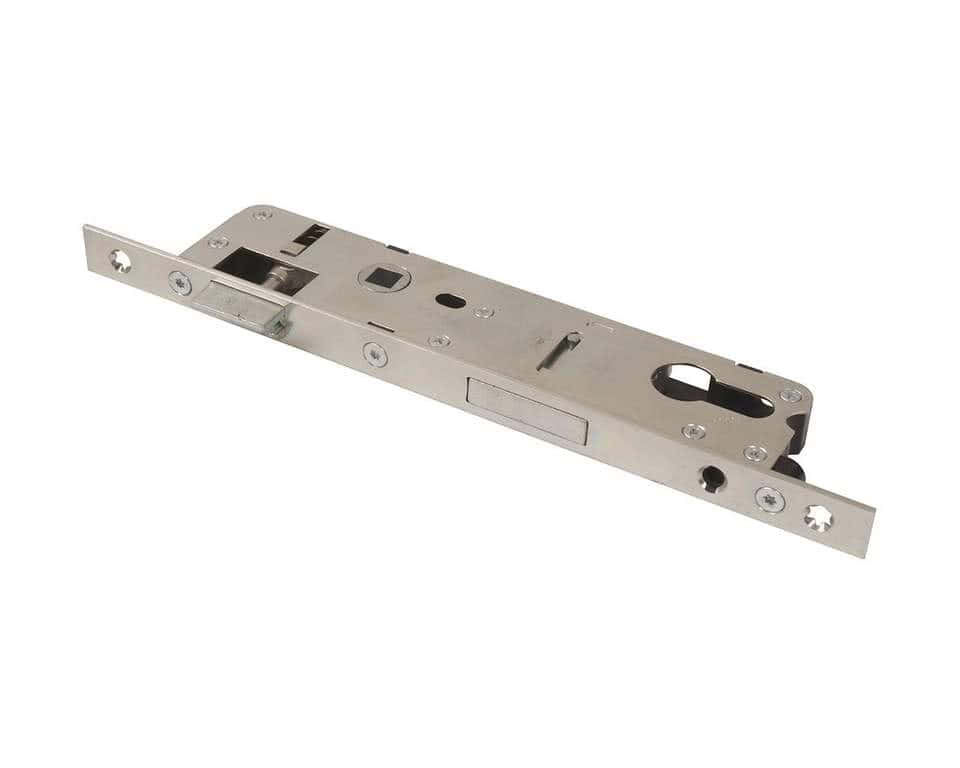

Фото: однозапорный замок

Плюсы однозапорных замков:

• Низкая стоимость от 400 рублей
• Большой выбор производителей
• Можно приобрести самостоятельно в любом строительном магазине

Минусы однозапорных замков:

• Неплотное прилегание створки к раме – это самый существенный минус. Продувание двери с таким замком весьма вероятно Однозапорные замки не рекомендуется ставить на единственной входной двери в теплое помещение, только в составе тамбура.
• Взломостойкость дверной конструкции будет весьма ограниченной.
• Потеря геометрии створки в процессе эксплуатации- настоящий бич пластиковых дверей с однозапорными замками. Для установки замка и в пластиковом, и в армирующем профиле вырезают отверстия, что значительно ослабляет конструкцию. Створка, прижатая к раме только в одной точке, начинает изгибаться на морозе и на жарком солнце, нижний и верхний углы створки не прижимаются к раме. Устранить деформацию профиля практически невозможно.

Многозапорные замки используют, чтобы сделать дверь теплой, непродуваемой и противовзломной. Основная часть замка абсолютно идентична однозапорному, но имеет дополнительные точки прижима, причем не только на вертикальной части створки, но и на горизонтальных. Таким образом, дверь с многозапорным замком имеет плотный прижим со всех сторон. Но стоит отметить, применение дополнительных элементов запирания в виде цапф позволяет обеспечить только начальный класс вломостойкости – WK1. Для по-настоящему взломостойких дверных конструкций необходимо использовать комбинированные дополнительные запоры, в состав которых входит стальной крюк и штырь.

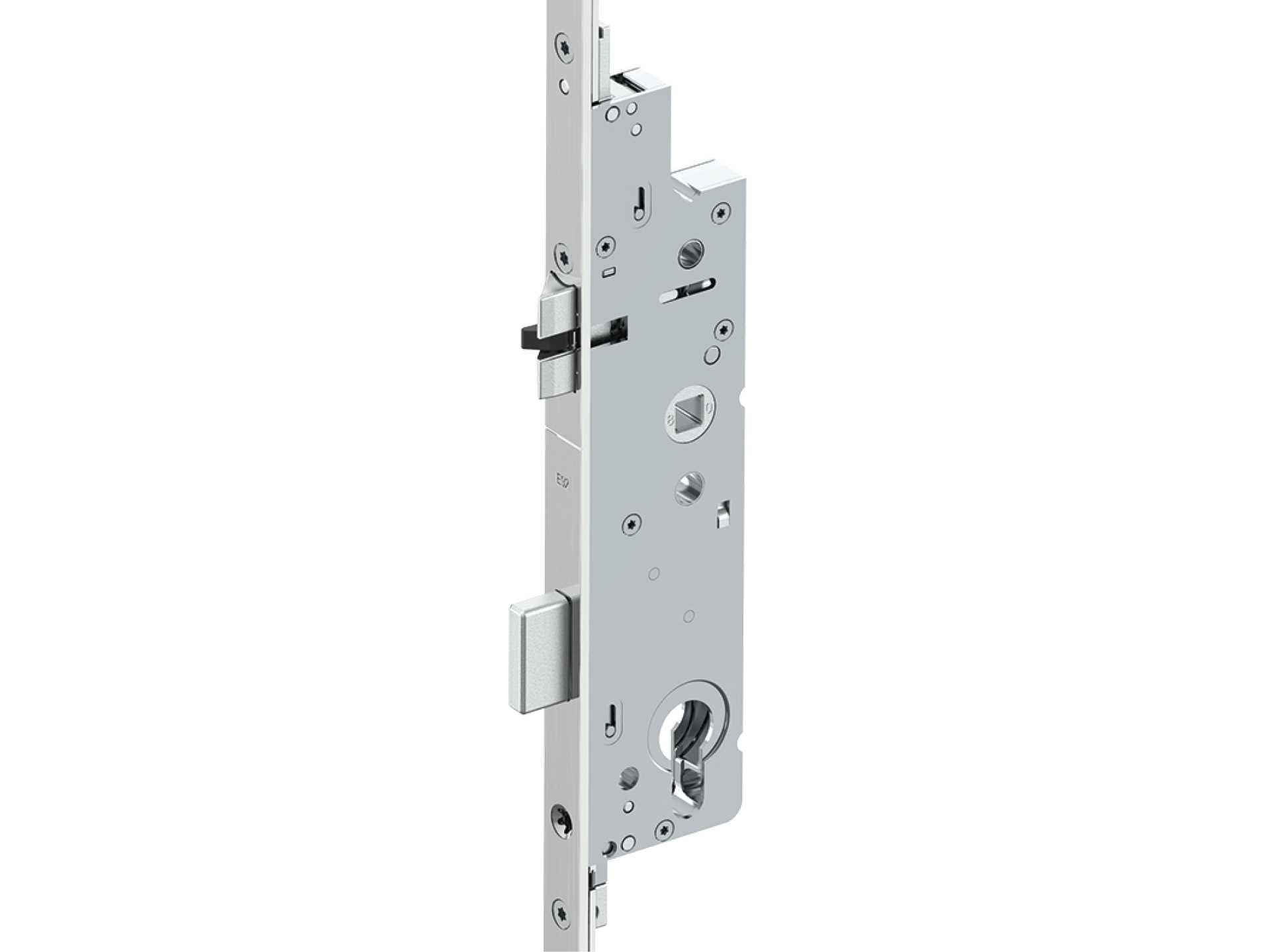

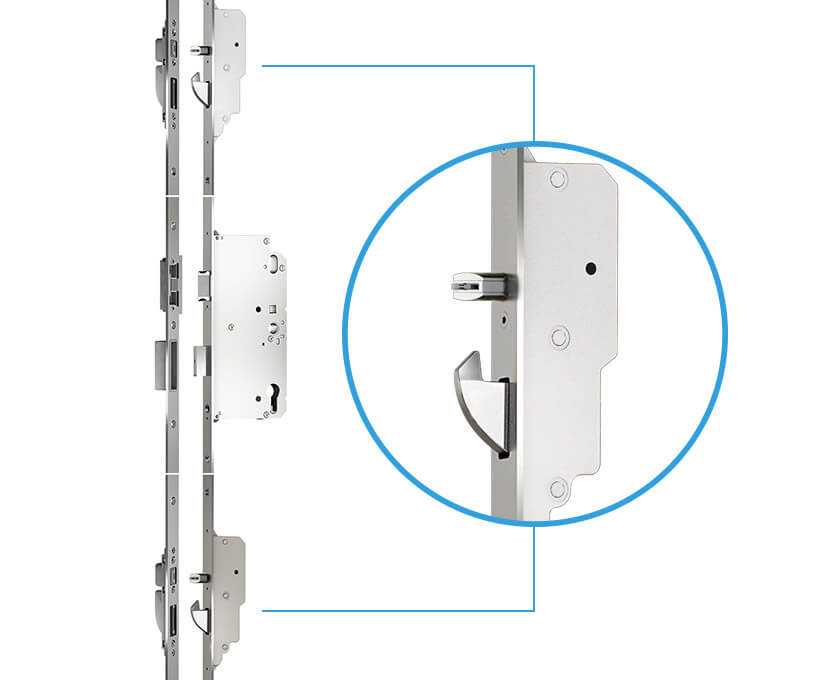

Фото: многозапорный замок Roto Save C600 (2 изображения слева — центральная часть замка, остальные 3 – дополнительное запирание)* Плюсы многозапорных замков:

• Дверь не продувается и сохраняет тепло.
• Створка сохраняет форму, не деформируется. Стальные удлинители замка, расположенные по всей высоте створки, работают как дополнительное усиление профиля и компенсируют потерю прочности армирования.
• Возможно сделать дверь с высокой противовзломностью до класса WK3, при использовании комбинированного запора (крюк+штырь).

Минусы многозапорных замков:

• Более высокая цена, по сравнению с однозапорным – стоимость многозапорных замков турецкого производства начинается от 1000 рублей, замки же европейских брендов имеют розничную цену от 2000 рублей
• Непривычный алгоритм закрывания некоторых моделей требует небольшого обучения домочадцев
• Купить в свободной продаже сложно

Еще одна важная часть любого замка – это профильный цилиндр (или личинка). Это съемная часть замка, собственно и есть механизм, в который вставляется ключ. Он приводит в действие весь замок, открывает или блокирует его.

Профильный цилиндр бывает двух видов – симметричный, когда ключ вставляется с обеих сторон замка (ключ-ключ) и несимметричный, когда с внутренней стороны вместо ключа есть небольшая ручка (еще называют барашек или вертушка).

Многозапорные замки ROTO для пластиковых дверей

Компания ROTO по праву считается профессионалом в области производства дверной фурнитуры – замков, петель, порогов. Новое поколение дверных многозапорных замков Roto DoorSafe 600 пополнило ассортимент замков – теперь качественные замки выпускаются не только для входных, но и для балконных дверей.

Сегодня замки Roto DoorSafe 600 самая технологичная разработка в линейке дверной фурнитуры компании ROTO FRANK – с ними гарантирована высокая герметичность и безопасность.

Отличительные особенности замков Roto DoorSafe 600:

Комбинированный запор штырь + крюк в комплексе с дополнительными точками запирания обеспечивает плотное прилегание створки и отсутствие продувания. Крюк замка самый мощный по толщине из всех имеющихся на рынке. При запирании двери он первым входит в ответную планку, надежно притягивая створку к раме, а мощный штырь дожимает створку, обеспечивая надежную герметизацию.

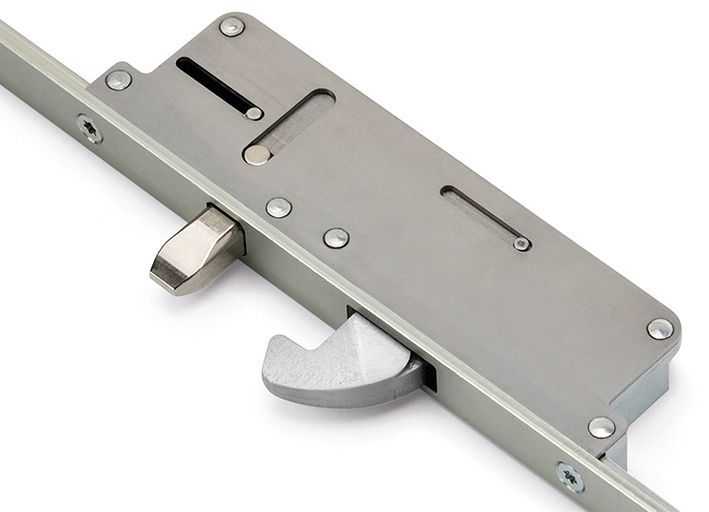

Фото: комбинация крюк-штырь замка Roto DoorSafe С600*

Форму дополнительных запоров можно менять, потому что замки Roto DoorSafe 600 имеют модульную конструкцию. Клиент сам выбирает конфигурацию – дополнительные запоры могут иметь форму цапфы, штыря, крюка или их комбинаций. В зависимости от комплектации дверь может иметь класс противовзломности от WK1 до WK3. Одного поворота ключа достаточно, чтобы дверь была защищена от взлома.

Фото: различные варианты запорных элементов: противовзломная цапфа, штырь, крюк (слева направо)

• Плотный, равномерный прижим створки за счет дополнительных металлических элементов по высоте створки предохраняют створку от деформации и потери геометрии и даже компенсируют их в процессе эксплуатации. Двери с многозапорными замками всегда легко и комфортно закрываются.
• Усиленные рамные ответные части позволяют достигать самого высокого уровня противовзломной устойчивости WK3 – двери успешно противостоят попыткам взлома с помощью двух отверток и фомки в течение регламентированного времени.
• Малошумная защелка со звукогасящей вкладкой обеспечивает тихое закрывание двери без неприятного металлического скрежета.
• Инновационное трехслойное антикоррозионное покрытие RotoSil Nano экологически безопасно, т.к. не содержит соединений Сr VI+. Верхний лаковый слой покрытия придает замкам премиальный вид. Устойчивость к коррозии в несколько раз превосходит требования ГОСТ. Замки надежно защищены от негативного влияния окружающей среды – влаги, антигололедных реагентов, чистящих средств и городского смога.
• Новаторам и ценителям вещей с увеличенным сроком службы придется по вкусу стильное исполнение замков из нержавеющей стали.
• Высота двери с замками Roto DoorSafe 600 может достигать 3 метров, что актуально в современном домостроении с панорамным остеклением.
• Минимальный срок службы замков 10 лет.
• Замки могут интегрироваться с MVS датчиками Roto для системы контроля открытия и закрытия створки/замка.

Фото: датчик Roto MVS*

• Замки Roto DoorSafe 600 применяются на одностворчатых и двустворчатых (штульповых) дверях из любого материала (пластик, дерево, алюминий). Для штульповых дверей предлагается несколько вариантов удобных механизмов открывания пассивной створки.
• Замки имеют возможность удлинения не только по вертикальной, но и по горизонтальным сторонам – даже широкие створки имеют полный периметральный прижим и не будут продуваться и деформироваться. Но не стоит забывать, что наличие большого числа точек прижима может существенно увеличить усилие при запирании на ручке или ключе, что снижает комфорт эксплуатации дверной конструкции в целом и подвергает механизм главного замка повышенному износу, и как следствие, преждевременному выходу из строя. Как правило, в подавляющем большинстве случаев, достаточно прижима по вертикальной области притвора дверного полотна.

Какие бывают замки на пластиковые двери?

Одной из особенностей металлопластиковых дверей является установка замка при изготовлении двери. Потребитель избавлен от непростой операции – врезки, ему надо лишь выбрать замок врезной из перечня, предоставленного производителем.

Выпускаются следующие виды замков для дверей ПВХ:

• механические;
• электронные.

Механические запирающие устройства

Механический замок состоит из корпуса, ригеля (засова) и секретного механизма. Есть два способа устройства секретного механизма: сувальдный и цилиндровый. Сувальды – это набор пластин (с прорезями), которые двигают привод ригеля при открывании/закрывании ключом. Количество пластин влияет на степень секретности замка.

Сувальдные замки надежны и устойчивы к механическому взлому. Недостатком является корпусное ограничение по количеству пластин.

Секретное устройство цилиндрового механизма представляет каплевидный блок (личинка), внутри которого находится поворотный цилиндр и группа подпружиненных штифтов (могут быть диски или рамки). Каждый штифт разделен на две части. Поворот цилиндра и соответственно привод ригеля возможен только при совпадении высот штифтов.

Показатели безопасности от взлома

Большое разнообразие механических замков предполагает разную стойкость при взломе. Существует четыре класса безопасности замка, которые определяются по времени, необходимому на его взлом. Используемая классификация является общепринятой, только у нас обозначение цифровое (1-4), а в Европе – буквенное (A-D).

В таблице приведены показатели стойкости запирающих приспособлений к различным методам вскрытия:

Специфика замков для металлопластиковых дверей

Замок-рейка По количеству точек запирания замки делятся на одноточечные и многоточечные (замки-рейки).

Суть одноточечных – только одна точка запирания. Они в основном применяются для внутренних дверей, кладовок и подсобных помещений.

Для входных узкопрофильных дверей используется рейка. Это приспособление, состоящее из основного запорного устройства и 2-3 механизмов запирания, расположенных на одной рейке. Длина рейки составляет от 1,6 до 3-х м. На коробку или второе полотно (при двустворчатых) крепится запорная планка (штульп) такой же длины или раздельные – на каждый запорный механизм. Открытие/закрытие осуществляется с основного замка с помощью ключа или ручки. Некоторые модели имеют противовзломные цапфы.

Еще одна категория металлопластиковых дверей – балконные. Поскольку они изготавливаются из оконного профиля, запорная арматура у них оконная.

Электронные запирающие устройства

Очень часто на двери ПВХ ставят электронные замки. Это отличное решение для предотвращения доступа в особое помещение посторонних или ограничение выхода на режимном объекте. Запирающее устройство состоит из пульта управления, управляющего электронного блока, датчика (приемника сигнала) и привода.

В зависимости от вида привода замки бывают электромеханическими и электромагнитными. Еще электронные ЗУ классифицируются по типу ключа:

• домофоны – ключ-таблетка;
• кодовые – ввод кода с клавиатуры;
• биометрические – отпечатки пальца или ладони.

Оконные петли

Рис. 13. Оконная петля с крепежом.

От качества петель зависит прочность и долговечность эксплуатации всей конструкции. Поэтому к выбору данного элемента следует подходить особенно тщательно.

В зависимости от способа монтажа оконные петли подразделяются на следующие типы:

• Накладные. Представляют собой две металлические пластины с соединительным элементом (штырь и гнездо для него). Выпускаются для поворотно-откидных и обычных поворотных окон
• Ввертные. Петли данного типа крепят к раме окна при помощи резьбовых штырей (чем выше их количество, тем прочнее крепление). Количество штырей на одной пластине – от двух до четырех.
• Врезные. Один из наиболее надежных и долговечных типов петель. Благодаря врезанию в створку обеспечивается дополнительная плотность прилегания всех элементов, что значительно повышает показатель герметичности окна.
• Противовзломные. Разбор данного типа петель не представляется возможным при закрытом окне.

Подробнее об электромагнитных устройствах

Такой замок работает, благодаря магниту. Он открывается не ключом, а при помощи карточки или введения кода.

У таких устройств немало преимуществ:

Долговечность. Для многих купить замок на входную пластиковую дверь довольно затратно. Но такое устройство прослужит много лет, поэтому успеет отработать потраченные на него деньги.
Надежная фиксация

При этом важно, чтобы дверь была выполнена из прочного пластика, не было перекоса полотна, его деформации из-за плотного прижима.
Универсальность. Такого типа замки можно ставить на пластиковые двери как распашного, так и раздвижного типа

Ими можно даже окна оборудовать. Не имеет значения, в каком направлении распахивается или открывается дверь.
Безопасность. Если случится ЧП, здание будет обесточено, то замок прекратит работать, дверь будет открыта для эвакуации людей.
Легкость монтажа. В отличие от электронных систем, электромагнитные замки можно установить своими руками, это несложно.

При всех этих плюсах нужно учитывать, что у фурнитуры, работающей на магните, есть немало и минусов:

Зависимость от электричества. Чтобы при обесточивании системы жилище или нежилое помещение не осталось без защиты от злоумышленников, нужно продумать автономное снабжение электроэнергией.
Чувствительность к скачкам напряжения. Эту проблему легко решить, если поставить специальную защиту от перепадов в сети.
Зависимость от температуры. Если замок монтирован внутри помещения, то никаких проблем не возникает. В случае, когда его нужно установить на входную пластиковую дверь, то к механизму должно постоянно подаваться напряжение, в суровые зимы он будет плохо срабатывать

Максимальные морозы для такого замка составляют -40 градусов, но при этом важно не допускать скапливания конденсата и обледенения корпуса.

Электромагнитные замки идеально подходят для тех зданий и помещений, в которых электричество никогда не отключается, поскольку предусмотрено аварийное освещение или сигнализация. Их часто устанавливают в медицинских учреждениях, торговых центрах, офисах, лабораториях.

«Немецкие»

FUHR

Качественные европейские замки с хорошим функционалом: удлиняемые и неудлиняемые; с приводом от ручки или от профильного цилиндра; односоставные и многосоставные.

Посредством угловых переключателей и удлинителей с запорными цапфами они могут быть удлиненны в горизонтальном направлении при широкой створке и обеспечить дополнительные прижимы от продувания.

В торговой программе ТБМ эти многозапорные замки представлены с артикулами FUR%. Цены на данную продукцию, конечно, выше чем на турецкие замки, но и авторитет на рынке у них соответствующий.

ROTO

Многозапорные замки фирмы Roto. Это продукция одного из известнейших производителей, не нуждающегося в отдельной презентации в данной статье.

Все те технические характеристики, которые были написаны выше про замки FUHR имеют место быть и у многозапорных замков Roto. Ценовая ниша у FUHR и Roto, равно как и их качество, находятся примерно в одном сегменте.

Проблема

Общеизвестно, что все основные проблемы по продуванию, выгибанию профиля ПВХ в верхнем и нижнем углах створки, проявляются в зимний период. Особенно это актуально в суровых сибирских регионах. Это вызывает нарекания и рекламации от клиентов, и производители вынуждены тратить время и средства по устранению гарантийных претензий.

В этой связи, одним из основных преимуществ многозапорных замков перед однозапорными является наличие в них дополнительных точек прижима по периметру двери, что призвано устранить или, по крайней мере, минимизировать обозначенные проблемы. Однако даже при использовании многозапорных замков в обвязке двери в большинстве случаев углы, пусть и в меньшей степени, но все же уязвимы.

Решение

Мы предлагаем вариант комплектации многозапорным замком с практически 100%-ой гарантией отсутствия подобных дефектов. Это проверено в Новосибирске в течение года, совместно с крупнейшим производителем в нашем регионе ЗАО «БФК» — за прошедшую зиму 2012-2013 годов не было ни одного нарекания.

Вернемся к последнему из рассмотренных выше замков – многозапорному замку Roto. Он последний в списке не случайно: как все мы знаем из к/ф «Семнадцать мгновений весны» — запоминается последняя сказанная фраза.

Так чем же так выделяются многозапорные замки Roto?

Электромагнитный

Такой замок приводится в действие посредством электрического сигнала. Подобные устройства оснащены очень мощным электромагнитом, посредством которого возможно поддержание дверного полотна в закрытом положении, как показано на фото. Конструкция такого устройства состоит из следующих компонентов:

• электрический магнит;
• пластина из металла, которая крепится напротив самого магнита.

Поскольку такое устройство не сделан из механических частей подвижного характера, он практически не изнашивается. Электромагнитный замок удобней всего открывать посредством брелка на дистанционном управлении, согласно отзывам.

Замки

Производители ПВХ-дверей не стараются как-то разнообразить виды замков – все замки по своему типу и механике совершенно идентичны друг другу, без каких-либо кардинальных изменений. Различие заключается только в тонкости установки – все зависит от того, какой именно был выбран профиль для двери. Из этого определяется, какое запирающее устройство будет установлено впоследствии.

При покупке пластиковых дверей не нужно задумываться о том, как вмонтировать замок в эту дверь. Все гораздо проще: при заказе необходимой двери с учетом размера сразу выбирается нужный вид запирающего устройства из прайс-листа, который предоставляет подрядчик.

Существует два основных типа замков, которые монтируются на дверное полотно, – механические и электронные.
Механические замки просты, популярны и устанавливаются в каждой восьмой двери из десяти. Состав такого устройства довольно прост: там есть корпус, ригели и важная часть всех замков – секретный механизм.

Секретный механизм делится на два типа.

Сувальдный
– это определенный набор пластин, на которых имеются специальные прорезы. Благодаря таким прорезам приходит в действие ригель, когда замок открывается и закрывается непосредственно ключом. Запирающие устройства с таким наполнением довольно тяжело взломать, но из-за строения корпуса есть возможность использовать только определенное число пластин.

Цилиндровый
– механизм с каплевидным блоком. Состоит из блока, в котором есть поворотный цилиндр и некое количество подпружиненных штифтов. Каждый штифт поделен на равные части в особой комбинации. Поднятие цилиндра, как и в случае с поворотом ригеля, осуществляется только в том случае, если происходит совпадение ключа с каждым штифтом в нужном подъеме. Цилиндровые замки подойдут для межкомнатных дверей, так как просты в работе и удобны. Но они могут не выдержать взлома и открыться.

Электронные замки
– это современные запирающие устройства, которые в настоящее время набирают особую популярность, ведь это надежное решение, способное предотвратить доступ в определенное помещение, участок или дом. Такой механизм состоит из пульта управления, электронного блока, датчика, который принимает сигнал, и провода. Такое устройство управляется дистанционно. В этом одновременно заключается и его преимущество, и его недостаток.

Замки по своему типу могут подразделяться на электромеханические и электромагнитные. Среди них могут встретиться:

• кодовый – код на нем нужно вводить непосредственно с клавиатуры;
• домофон – открывается благодаря специальному ключу-таблетке, который также отличается по своей форме и функциям;
• биометрический – дорогой и надежный вид изделия, который открывается только благодаря занесенному в базу данных отпечатку пальца или ладони.

Виды замков, устанавливаемых на двери из поливинилхлорида

На рынке можно найти много видов запирающих механизмов. Во время их выбора нужно исходить из того, где установлено полотно, какие требования предъявляют к надежности замка и большинство остальных моментов.

Как уже говорилось, замок на ПВХ дверь бывает как врезным, так и навесным. Запирающие устройства могут разниться разными конструктивными характерностями, которые формируют их практичность. Рассмотрим главные виды запирающих механизмов, устанавливаемых на пластиковые модели дверей.
Все зависит от количества точек запирания отличают однозапорные или многозапорные варианты.
Однозапорные замки имеют лишь одну точку запирания, не предоставляют хорошей защиты и хорошего прилегания двери к полотну. Дверь примыкает неплотно, так как однозапорный замок жмет ее только в месте врезки, другими словами ровно в середине конструкции.

Замки многозапорные собой представляют замыкающий механизм, применяемый для хорошего, 2-ух или более точеного запирания ПВХ-дверей с целью достижения самой большой защиты от взламывания. Замки имеют две или более соприкасающиеся точки с коробом (два и более запора), что обеспечивает конструкционная надежность, а еще плотность примыкания полотна к коробке.
Запирающие устройства отделены один от одного, приводятся в действие специализированной подвижной шиной. Благодаря подобной конструкции и плотному прилеганию полотна к раме достигается прекрасная звукоизоляция. Более того, тепло не уходит из помещения.

Замыкающий механизм не дает возможность полотну провисать, конструкция не расшатывается. Рассматриваемые замки для ПВХ-дверей оборудованы личинкой обычного вида, либо сувальдами.
Все зависит от самого материала изготовления, замки для ПВХ-дверей могут быть частично пластиковыми, или совсем железными. Железные варианты популярны довольно широко, так как обладают высокой прочностью и усовершенствованными покупательскими качествами. Рекомендуется выбрать в пользу металла.

В зависимости от типа механизма закрытия (однозапорный либо многозапорный), отличаются и варианты запоров и защелок. Однозапорный механизм оборудуется фалевой защелкой и ригелем, фалевой защелкой и роликом, либо отдельно ригелем и фалевой защелкой.
Многозапорные механизмы делятся два главных вида: с приводом от ручки, либо от цилиндра.
Первый вариант работает так: при повороте ручки цапфы заходят в подходящие рейки и полотно прижимается к коробке. Ключ выдвигает ригель и запирает замок.

Другой вариант одновременно выдвигает цапфы и закрывает ригель при повороте ключа.
Еще выделяют сувальдные и замки цилиндровые.
В сувальдном замке находятся стальные пластины, которые сдвигаются при помощи выступов на ключе. Такие запирающие механизмы более хорошие, чем цилиндровые.

Замок цилиндровый работает по другому принципу. В середине него поставлена личинка, в которой размещены штифты. При повороте ключа строиться нужная комбинация и механизм открывается. Замок цилиндровый легче и доступнее заменить, так как замене подлежит только личинка, тогда как сувальдный тип замка просит замены всего механизма.

Выделяют также электронные и электромагнитные запирающие механизмы. Характерной спецификой подобных замков считается особенный механизм открытия и запирания. Для того, чтобы открыть замок, нужна подача электромагнитного импульса, который даст возможность выключить магнит. Подобные варианты применяются в спортклубах, помещениях офисного типа. При открывании и закрытии механизм не снашивается, что обеспечивает его долговечную работу.

Интересной спецификой некоторых электронных замков для ПВХ-дверей считается то, что они могут передавать на компьютерное устройство информацию о том, кто, когда и сколько раз заходил в пространство помещения. Для этого программируются особые аппаратные ключи, применение которых отслеживает система. Данная функция может быть применена для того, чтобы выяснить о случаях опоздания сотрудников организации.

Такой замыкающий механизм компактен, считается прекрасной альтернативой для обыкновенного механического варианта. Спецификой электромеханического замка на ПВХ дверь считается то, что он может быть открыт как при помощи аппаратного ключа, так и с пульта управления, либо традиционным ключом.

Материалы для фурнитуры

Фурнитура для дверей ПВХ производится из самых разных материалов. Но основа любой детали обязательно металлическая. Учитывая, что ручки при использовании постоянно подвергаются механическому воздействию, то их покрытию уделяется особенно много внимания. Оно должно быть безвредным и защищать деталь от разного рода внешних факторов.

На замки идут те материалы, которым нипочем механическое воздействие. Корпус делается из очень прочной стали. При этом его еще и покрывают специальным составом против коррозии.

На глазок могут идти несколько материалов. Оптический элемент может быть стеклянным либо состоять из прозрачного пластика. Корпус — пластиковый либо металлический.
