Размеры дверной коробки, в том числе стандартные, а также алгоритм замера

Виды коробок

Различаются виды дверных коробок по конструкции, материалу и другим параметрам. Лудка, состоящая из трёх или четырёх элементов, имеет следующие способы соединения стоек с поперечиной:

Шиповое. Стыковка бруса дверной коробки происходит замком «шип-паз». Метод сложный, но надёжный.

Багетное. Края бруса подрезают под углом 45º. Соединение элементов выполняется метизами.

Прямой угол. Перед стыковкой под углом 90о на конце бруса вырезаются пазы, удалением части четверти.

Устройство лудок различается по типу крепления доборов и наличников:

Простая идёт без пазов. Доборы и наличники фиксируются клеем, гвоздями или саморезами.

Телескопическая коробка для двери оснащена специальными пазами, в которые крепятся доборы и наличники.

Моноблок. Инновационная конструкция. Коробка и наличники представляют с собой одно целое.

Достоинство телескопической коробки моноблок заключается в полной комплектации. Отдельно не придётся покупать доборы и наличники.

По конструкции лудка бывает трёх типов:

Охватывающая. Конструкция состоит из рамы, доборов и наличников. Поставляется дверная коробка с уплотнителем. В дешёвых вариантах могут отсутствовать доборы. Планки придётся покупать отдельно.
Торцевая. Лудка предназначена для монтажа на специальный металлический каркас. Используется при обустройстве проёмов тонких стен из гипсокартона.
Угловая. Лудка считается универсальной. Рама с наличником соединена в единую конструкцию. Во время монтажа требуется установка уплотнителя.

Отдельно стоит рассмотреть скрытую коробку двери, полностью спрятанную вместе с петлями в стене во время монтажа. Весь блок изготавливается из алюминия и бывает двух типов:

Готовая коробка. Створка имеет ламинированное, эмалированное или другое покрытие. Допускается монтаж зеркал.
Лудка под отделку. Полотно покрыто слоем грунтовки. После установки блока оно подвергается дальнейшей отделке обоями, окрашиванием или облицовке другими материалами.

Рукоятки на створке тоже сделаны скрытыми. Обычно – это прорезь на полотне или магнитное приспособление.

Материалы

Различаются лудки по материалу изготовления:

Самые распространённые, недорогие и прочные считаются деревянные дверные коробки. Изделия из необработанного бруса при монтаже пропитывают антисептиком, вскрывают лаком или краской. Для бюджетного варианта коробки используют массив сосны. Технология изготовления из срощенного бруса позволяет избавиться от дефектов древесины. Элементы рамы склеиваются из маленьких заготовок.

Методом прессовки древесных отходов изготавливаются дверные коробки МДФ, ДВП и ХДФ. Рамы покрывают ламинатом, шпоном и другими материалами, защищающими изделие от воздействия влаги, а также придающие ему привлекательность. Отличными характеристиками обладают слоистые композиты. В материале чередуются слои древесных отходов с пластиком.

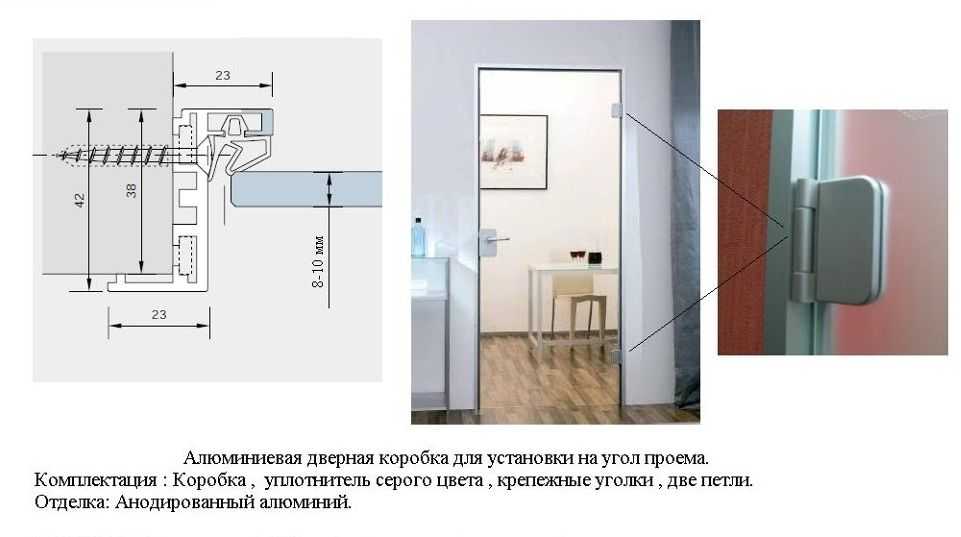

Специальная алюминиевая коробка для стеклянной двери поставляется с уплотнителем и комплектом уголков. Лудку устанавливают в стеклянных проёмах офисов и других организаций. Фиксация происходит прижимными пластинами на гужонах.

Металлические дверные блоки обычно идут с уплотнителем, наличниками и фурнитурой. Устанавливают изделия на входе в здание или отдельные кабинеты организации.

Проём

Прежде чем говорить непосредственно о дверях, определимся с общими понятиями. Одно из них, размер проёма для межкомнатных дверей, применяется в тех случаях, когда речь идёт о строительном проёме или о проходе в стене, куда эта дверь будет вставлена. Кроме этого, размерными характеристиками (высотой и шириной) есть ещё три показателя, указанные на рисунке.

Проём в свету, или дверной просвет – габариты свободного пространства для прохода или перемещения предметов. Он меньше, чем размер дверного полотна на высоту дверной пазухи, куда оно входит. В дальнейшем понятием «проём» будем обозначать именно строительный

Почему проём должен быть больше двери с коробкой (рамой, косяком, луткой)

Три причины:

Проём нужен для строго вертикальной установки коробки. Хотя размеры дверных проёмов ГОСТ прописывает конкретно, не все проходы полностью отвесные и квадратные, а полы ровные. Имея дополнительное пространство, можно идеально установить или выровнять дверь.
Не все двери одинакового размера. Они могут варьироваться в зависимости от производителя. Обычно это не так много. Но если проём оставлен точно под размер двери с коробкой, выставить дверь, не имея места для регулировки, будет невозможно.
Надо оставить пространство для расширения и сжатия стены. Да, стена становится больше и меньше по мере смен времён года. Она поглощает влагу, когда на улице влажно, и сжимается, когда температура и уровень влажности падают. Речь идёт о небольших размерах: 1,5 – 2 мм. Но этого будет достаточно, чтобы идеально подогнанная дверь в одно прекрасное утро не начала подклинивать, тереть косяк, а замок или защёлка не фиксироваться должным образом.

Примыкание коробки к стенам декорируется наличником, поэтому опасаться того, что слишком большой проём будет заметен, не стоит.

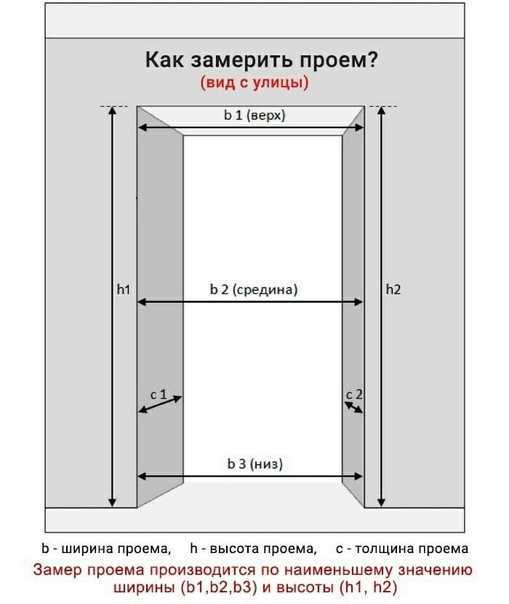

Как замерить

Проход в месте установки дверной коробки измеряют в различных местах.

Между стенами горизонтально вверху, посредине, внизу.
Вертикально в правом, левом верхних углах до пола, посередине.

Из вертикальных и горизонтальных размеров выбираются меньшие. По ним будет подбираться дверной блок. Очень грубо, для прикидки, его размер определяют так: минимальная ширина/высота проёма минус 10 см.

Стандартные габариты межкомнатного проёма

Размерные ряды российского ГОСТ 6629-88 и зарубежных DIN, CEN, ISO аналогичны. По отечественным, американским и европейским нормативам ширина самого узкого полотна 600 мм. Стандартные размеры межкомнатных дверей удовлетворяют спрос владельцев типового жилья. Шаг размерного диапазона — 100-200 мм.

Совет по выбору: монтажная ширина межкомнатной дверной системы на 70 мм больше фактической ширины створки, это необходимо учитывать при выборе размера. Для проемов, превышающих эту величину, выбираем конструкцию следующего размера.

Высота межкомнатной двери — 2000 мм и 2300 мм по нормам ГОСТ, размерный ряд международных регламентов включает конструкции высотой 2100 мм. Ограничение выбора этих показателя объясняется ограниченностью высоты помещений.

Рекомендации по замерам проема и выбору размера:

проем измеряется по вертикальным и горизонтальным линиям с использованием отвеса и уровня — проем может быть неправильной формы;
габариты полотна определяются по величине «чистого» прохода;
для межкомнатных проемов шириной более 900 мм рекомендуется заказать двустворчатую систему, т. к. в ней меньше нагрузки на петли и элементы коробки.

Толщина полотна межкомнатной двери может составлять от 20 до 45 мм. Толщина створок раздвижных систем около 20 мм, из массива древесины — до 45 мм. При установке двери между толстыми стенами используются доборы — дополнительные обшивочные панели.

Не рекомендуется увеличивать проемы в санузлы для установки дверного полотна большой ширины. Широкие распашные межкомнатные конструкции неудобны в эксплуатации в небольших помещениях, а для монтажа раздвижной системы может не хватить длины перегородки.

Кроме моделей с габаритами, отвечающими требованиям нормативов, производители предлагают услуги по изготовлению межкомнатных дверей по размерам заказчика под проемы сложных геометрических и криволинейных форм.

Габариты

Во внимание принимают и параметры конкретного помещения — насколько оно велико, для чего предназначено. Самый распространенный тип имеет в двух плоскостях размеры 88х205 см, при ширине 80 см — такие блоки пригодны и для квартир, и для офисов. Для кухонных проемов следует использовать коробки размером 65х200 см, а для ванной комнаты или совмещенного санузла 60х200 см

Даже если размеры входа в такие комнаты позволяют, многие люди все равно выбирают узкие коробки, восполняя недостающие сантиметры за счет доборов

Для кухонных проемов следует использовать коробки размером 65х200 см, а для ванной комнаты или совмещенного санузла 60х200 см. Даже если размеры входа в такие комнаты позволяют, многие люди все равно выбирают узкие коробки, восполняя недостающие сантиметры за счет доборов.

Ширина

Типичная ширина колеблется от 50 до 90 сантиметров

Во внимание принимают параметры конкретного помещения — насколько оно велико, учитывают и для чего предназначено. В гостиных принято делать самые широкие проемы, чтобы все гости могли бы проходить беспрепятственно. Зазор между стенами составляет 122 см, а дверная коробка тогда имеет 119 сантиметров в ширину и 193 сантиметра в высоту

Зазор между стенами составляет 122 см, а дверная коробка тогда имеет 119 сантиметров в ширину и 193 сантиметра в высоту.

Для многостворчатых дверей используют створки по 55 сантиметров, для одностворчатых (в малогабаритном жилье) — по 80 или 90 сантиметров. Делать еще меньше не рекомендуется независимо от того, насколько тесно будет, ведь придется иногда выносить или заносить мебель

Внимание: французские одинарные двери стандартного образца в ширину имеют 68, 79 или 89 сантиметров

Высота

По высоте двери для межкомнатных переходов составляют чаще всего от 195 до 207 см. В России, Финляндии, Испании и Италии выпускают конструкции высотой 190, 200 и 210 сантиметров.

Толщина

Этот параметр колеблется в разных конструкциях от 2 до 7,5 сантиметров. Ничего удивительного тут нет — разная толщина оптимальна для разных стен. Если они сделаны из гипсокартона или представляют собой кирпичную кладку, правильнее всего покупать коробки толщиною 75 миллиметров. Смонтировать их вам будет проще, а если и возникнет небольшая разница с реальным размером, устранить ее доборами не составит труда.

Как рассчитать проём

Для расчёта нам понадобятся следующие данные:

размеры дверного полотна – ширина и высота

параметры наличников и дверной коробки
будем ставить порог или нет

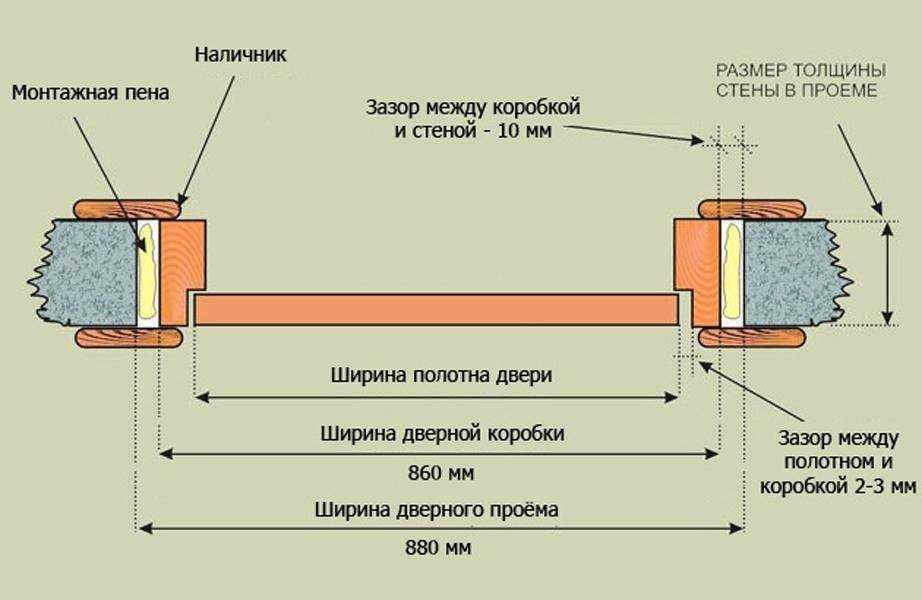

Попробуем рассчитать ширину и высоту проёма, исходя из стандартных размеров двери – 80 см на 200 см:

К ширине полотна прибавьте размеры зазоров с каждой стороны

Обратите внимание, что речь идёт про зазоры между коробочным брусом и стеной, а не между коробкой и полотном. Размеры первых колеблются в пределах 1,5-2 см. Далее прибавьте толщину коробки – 2,5 см от каждой стороны

Таким образом, получаем ширину дверного проёма в 88 см (880 мм). Это в идеале

Далее прибавьте толщину коробки – 2,5 см от каждой стороны. Таким образом, получаем ширину дверного проёма в 88 см (880 мм). Это в идеале.

Теперь высота

Рассчитывается она аналогичным образом, единственное – обратите внимание на порог, если планируете его устанавливать. При таком раскладе расстояние между полом и нижним краем дверного полотна должно составлять 1-2 см

Получается, что по высоте будет достаточно 205 см, если же ставите дверь без порога – тогда 208 см.

Итог – при размере полотна в 80 на 200 см под дверной проём в идеале нужно оставить 88 см по ширине и 205-208 см по высоте.

Как определить, какой ширины дверное полотно надо устанавливать

Если двери просто идут под замену, проще всего измерить полотно, которое уже стоит. Так точно не ошибетесь. Если устанавливать двери будете в первый раз, надо измерить дверной проем и под него подобрать вариант, который потребует минимальных усилий при установке.

Ширина коробки межкомнатной двери зависит от имеющегося проема

Как измерить дверной проем

Чтобы правильно подобрать размер двери или дверного блока, надо знать точные размеры проема, в который они будут устанавливаться. Измерения проводят при помощи обычной строительной рулетки. Любой параметр измеряем минимум в двух точках. Если визуально видна разница, можно измерять и большее количество раз, корректируя положение рулетки по своему усмотрению.

Чтобы убедиться, что размер дверного проема стандартный, берем рулетку и измеряем реальные параметры прохода

Высоту дверного проема измеряют у одного и у другого косяка, ширину — вверху и внизу, примерно на расстоянии 30-50 см от пола и притолоки. Можно провести измерения и посередине высоты. Еще надо измерить толщину проема (толщину стены). Ее надо проверить минимум в двух точках на каждой стороне.

Все измерения записываем. Лучше делать это на схеме дверного проема. Если есть отклонения, смотрим, насколько серьезная ситуация и можно ли ее исправить. Если самое «узкое» место соответствует минимально возможному стандартному проему, можно оставить все как есть. В противном случае надо будет постараться исправить ситуацию. Выше уже описано как.

Проверить надо геометрию проема. Иначе будут сложности во время установки

Но размеры — это еще не все. Надо проверить нет ли отклонений по геометрии. Боковые стенки дверных проемов должны быть вертикальными, а притолока — горизонтальной. Проверить правильность формы можно при помощи обычного строительного уровня (пузырькового), но удобнее и точнее при помощи нивелира. Можно боковые стены проверить обычным строительным отвесом. Если отклонения большие, надо их исправлять. Если их величина в пределах сантиметра — можно будет компенсировать при установке при помощи монтажных пластин и строительной пены.

Как отделать?

Для того, чтобы облагородить дверной проем изнутри, используют самые разнообразные отделочные материалы. Оформление и облагораживание имеет место и в том случае, когда будет устанавливаться дверь и тогда, когда дверной проем не будет приспособлен для этой конструкции. Так, для этого можно использовать панели из МДФ, в том числе наличники. Они являются универсальными и подходят для того, чтобы обшить ими проемы внутри квартиры.

Обшивка панелями осуществляется как при установке дверного полотна, так и без него. Если в конструкции будет присутствовать дверь, то сами панели должны иметь такой же цвет, как и сама дверь, при этом материал лучше подбирать соответствующий. Необычно будет смотреться использование отделочного материала яркого цвета, создающего контраст с дверным полотном. Это смелое и стильное решение. Такая отделка больше подходит для оформления прохода в детскую комнату. Декорирование также осуществляют с помощью резных панелей.

МДФ – это универсальный отделочный материал, поскольку с его помощью можно делать как арочные конструкции, так и прямоугольные дверные проемы. Панелями ПВХ сейчас обрамляют только дверной проем прямой формы. Несмотря на это, такими материалами часто отделывают проходы. За такими панелями легко ухаживать, они имеют невысокую стоимость и интересное оформление.

Можно выбрать любой цвет и любую фактуру, причем панель может имитировать другие материалы. Так, если в такую конструкцию впоследствии будет установлено деревянное дверное полотно, то следует отдать предпочтение панелям натуральных древесных оттенков с имитацией текстуры дерева. Панели в этом случае закрепляются с помощью жидких гвоздей или для их фиксации нужно будет использовать деревянную обрешетку.

Также для отделки используется и декоративная штукатурка. Таким образом очень часто оформляют откосы. Штукатурка применяется и в том случае, когда облагораживают проемы как для входных, так и для межкомнатных дверей. Отделку штукатуркой используют, когда двери и вовсе не будут устанавливаться. В последнее время дизайнеры предлагают использование для облицовки декоративной штукатурки с интересной текстурой и объемным рельефом. Штукатурка является прочным и надежным материалом, она обладает качествами шумо- и теплоизоляции. Самостоятельно оштукатурить проем в декоративных целях довольно сложно, именно поэтому в качестве альтернативы этому способу облицовки используют гипсокартон.

Гипсокартон является влагоустойчивым и довольно жестким. Кроме того, он прекрасно справляется с функцией теплоизоляции. Гипсокартон закрепляется на металлической обрешетке или с помощью клея. Этот материал покрывают шпаклевкой, а потом обрабатывают поверхность наждачкой. После этого на него можно наносить любое покрытие, часто для этого используют водоимульсионную краску.

Для отделки проемов часто применяют декоративный камень. Он смотрится нарядно и роскошно, причем сам камень может быть как натуральным, природного происхождения, так и искусственным. Вы можете выложить декоративным камнем как арочный дверной проем, так и прямоугольный. Его используют и для декора проходов, конструкции которых включают двери. Натуральный камень часто используют для облицовки входных дверей.

Это надежный и устойчивый к перепадам температур и другим воздействиям материал. Искусственный камень обычно применяют для отделки дверных проходов внутри помещения.

О том, как сделать замер дверного проема, смотрите далее.

Проем для раздвижной встроенной двери

Раздвижные перегородки отличаются привлекательным внешним видом. Их можно использовать не только в качестве межкомнатной двери. Если соединить несколько створок в единую систему, то с помощью их даже получиться разъединить одно большое помещение, сделав из него две комнаты, изолированные друг от друга.

Но по большей части раздвижную створку устраивают в дверной проем. Для двери шириной от 60 до 90 см его делают одностворчатым. Если полотно доходит до 120 см и выше, конструкция получиться уже двухстворчатая. Причем каждая из них может быть или разных размеров, или полностью симметричная другой.

Для раздвижных систем нет особых требований ГОСТа. Существует общая категория, которая упорядочивает принципы строения системы. Также выводит стандарты проема под определенные размеры дверного полотна.

Классификация идет по конструктивным особенностям:

В дверях купе прямая створка двигается по направляющим и перемещается вдоль стены. Плавность движения обеспечивают ролики, закрепленные на полотне;
Конструкция в виде книжки имеет два или три полотна. Открываясь они сдвигаются и складываются;
В модели «Гармошка» несколько узких ламелей соединяются между собой шарнирами. При открывании они скользят по направляющей и собираются, как в музыкальном инструменте, от которого и получили название;
Есть конструкции, в которых при открытии двери створка сдвигается в специальную кассету.

Предпочтение можно отдать любому варианту, но все будет зависеть от того, какой проем есть в наличии. Всегда нужно оставлять запас даже если он рассчитывается под 60-ти сантиметровую дверь. Поэтому прежде чем выбирать тип конструкции необходимо точно замерить имеющийся проем. Иногда может ждать разочарование и вместо желанной «Гармошки» или «Книжки» придется заниматься монтажом одностворчатой модели.

Но еще раздвижные двери делятся по способу перемещения створки. Есть накладные модели, которые двигаются по направляющей параллельно стене, с одной из ее сторон. Также существуют конструкции, которые называются встраиваемыми. Там полотно уходит во внутрь встроенной в стену кассеты.

Проем для накладной конструкции

Чтобы правильно вымерять проем, необходимо заранее знать, какая конструкция будет в него устанавливаться. Таким образом, если в наличии накладная одностворчатая дверь с стандартными размерами в 600×2000 мм, то проем должен быть с такими величинами – 680×2020 мм. Необходимо оставить технологичные зазоры в 80 мм по ширине и 20 мм по высоте.

Необходимо учесть, что накладную конструкцию рекомендуют устанавливать только на бетонную или кирпичную стену. Причем длина направляющего рельса должна быть ровно в два раза больше ширины дверного полотна. В нашем случае это будет 1200 мм.

Проем для встроенной модели

Встраиваемая кассета раздвижной двери устанавливается внутрь стены из любого материала. Это могут быть кирпичные или деревянные перегородки. Стены из пенобетона и даже гипсокартонные конструкции. Причем нет необходимости в дополнительном укреплении.

Ширина проема под дверь с стандартными размерами в 600×2000 мм должна быть 1350 мм. Берется двойная ширина обычной створки, а технологичный зазор уже составляет 150 мм. Высота проема должна быть 2100 мм. Здесь также увеличенный зазор, поскольку придется скрывать направляющую и ролики. А также и дверную коробку.

Когда монтажные работы завершаются, все просветы задуваются строительной пеной. Затем устанавливают перегородки. Можно все обшить гипсокартоном, а также обложить кассету обычным кирпичом. Обычно в этом случае его при кладке укладывают на ребро. Так экономится свободное пространство комнаты и проем не выглядит тяжеловесно. Завершают работу финишной отделкой.

Большинство производителей наладили выпуск встроенных раздвижных дверей, в которых адаптирована кассета под размер проема для двери от 60 до 100 см. В комплект входит готовый пенал и направляющий механизм, на котором уже установлена каретка с роликами. Остается только смонтировать все в проем и навесить дверное полотно.

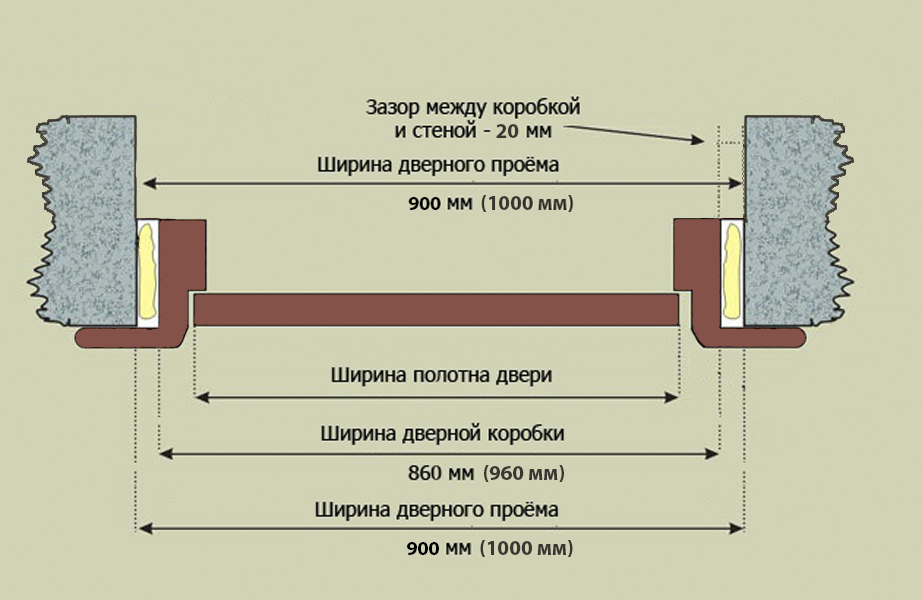

Ширина дверного проема на прямую зависит от конструкции дверного блока. Но в любом случае для двери в 60 см шириной обязательно нужно прибавлять технологические зазоры. А их величина подбирается уже из того, какая модель устанавливается в проем: распашная или раздвижная.

Как измерить дверной проем

Обратите внимание, что перед установкой двери проем уже должен быть сформированным, чтобы обладать четкими параметрами для замера. Чтобы проверить этот момент, проведите следующее:

При помощи строительного уровня проследите, чтобы верхняя перекладина проема была абсолютно параллельна порогу (горизонтальной плоскости). Допускаются отклонения, погрешности в пределах 5 мм. Если дверной блок будет установлен не по уровню, дверная створка станет сама по себе открываться и закрываться.
Глубина проема должна быть одинакова по всей его плоскости — не допускаются сужения и утолщения. Естественно, что боковые стены обязательно параллельны друг другу.

Измерение высоты и ширины прохода проводят по простой схеме:

Берут сантиметровую ленту, измеряют высоту, ширину минимум в 3-х точках. Лучше всего в самом верху, посередине и внизу прохода.
Из полученных значений выбирают самые минимальные.
Полученные цифры и будут искомой высотой и шириной проема.

Дело с замерами обстоит куда проще, если вы выбираете новую дверь вместо старой. В данной ситуации следует лишь измерить высоту, толщину и ширину прежнего полотна.

В случае, когда вы подбираете не дверь под проем, а готовы нарастить/сузить проход под типичное полотно, обратитесь к следующим расчетам:

Необходимая ширина будущего проема: ширина выбранного полотна (60 см) + толщина дверного короба без учета притвора х 2 (2,5 см х 2 = 5 см) + два зазора между створкой и коробкой (0,3 см х 2 = 0,6 см) + два зазора между стеной и коробкой (1 см х 2 = 2 см) = 67,6 см.
Необходимая высота будущего проема: высота выбранного полотна (200 см) + толщина дверного короба (2,5 см) + зазор между коробкой и створкой (0,3 см) + зазор между коробкой и стеной (1 см) + зазор между полом и створкой (1 см) = 204,8 см.

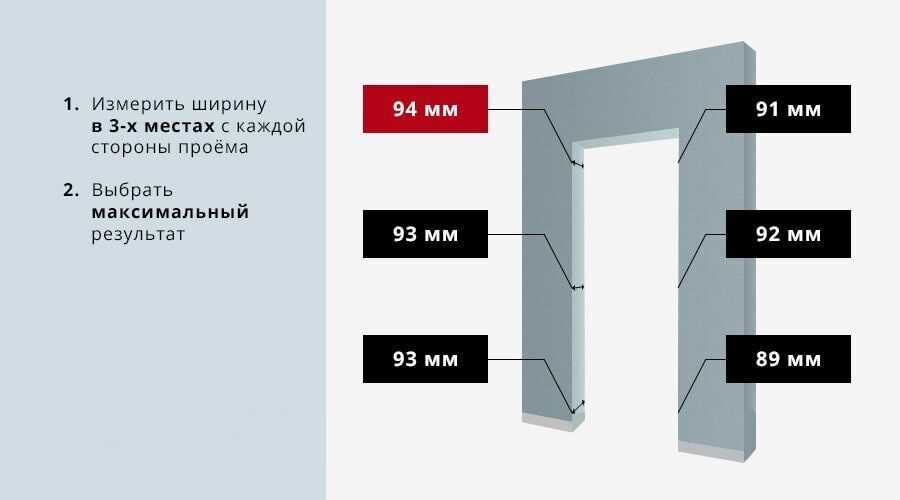

Не забывайте также о замерах толщины стенки в проходе. С советских времен в российских многоквартирных домах она стандартная — 7 см. Знать этот параметр необходимо, если вы заказываете доборы, которыми наращивают нестандартный проем. Если в вашем доме толщина стенок в проходах нетипичная, есть смысл в установке телескопического добора.

Толщину стены также измеряют в трех точках. При небольших расхождениях со стандартом есть смысл в покупке доборов. При различной толщине проема доборы, элементы дверного короба при монтаже конструкции отрезают на необходимый клин, учитывая кривизну стены при проходе. Если ее не учитывать, то установленный наличник будет прилегать неплотно.

Обратите внимание на эти важные правила:

Как высота, так и ширина проема должны быть одинаковыми по периметру проема.
В местах стыка горизонтальных и вертикальных сторон прохода должен быть прямой угол.
По периметру прохода стены должны иметь равномерную, одинаковую толщину.
Боковые стороны проема должны быть строго вертикальными в отношении пола — перпендикулярными ему. Даже небольшое отклонение до 3-5 мм становится причиной неплотного прилегания наличников. Для нивелирования дефекта тонкие наличники изгибают и фиксируют на сильный клей. С более толстыми наличниками замаскировать отклонение не выйдет.

Стандартные размеры межкомнатных дверей

Существуют нетиповые и стандартные размеры межкомнатных дверей. Стоит придерживаться последних. Стандартами установлены наиболее подходящие для квартир размеры межкомнатных дверей. Такие конструкции удобны в эксплуатации, не создают нагрузку

Важно, чтобы размер дверного блока отвечал требованиям стандарта и подходил к параметрам проема. Приводится в трех значениях: высота, ширина и толщина

Фабрики производят разные по размеру дверные полотна и короба. Поэтому стоит отдельно рассмотреть габариты данных элементов конструкции.

Размеры дверного полотна: толщина, ширина и высота

Стандартные размеры створок варьируются в широких пределах. Размер дверного полотна зависит от вида, модели и фирмы-изготовителя. Большинство фабрик выпускает такие изделия:

высота полотна – 200 см;
ширине полотна – 60-90 см.

Эти параметры актуальны для дверей в спальню, гостиную. Для санузлов домов времен советской постройки размеры полотна меньше. Для таких квартир компании-изготовители предлагают по высоте дверные полотна 190 см и по ширине 55-60 см.

Толщина дверного полотна зависит от материала створки и подбирается под толщину стены. Обычно составляет 2-4,5 см.

Размер дверной коробки

Производители выпускают различные по размеру дверные коробки. Этот элемент конструкции устанавливается на стену дверного проема

Поэтому важно, чтобы он соответствовал параметрам прохода

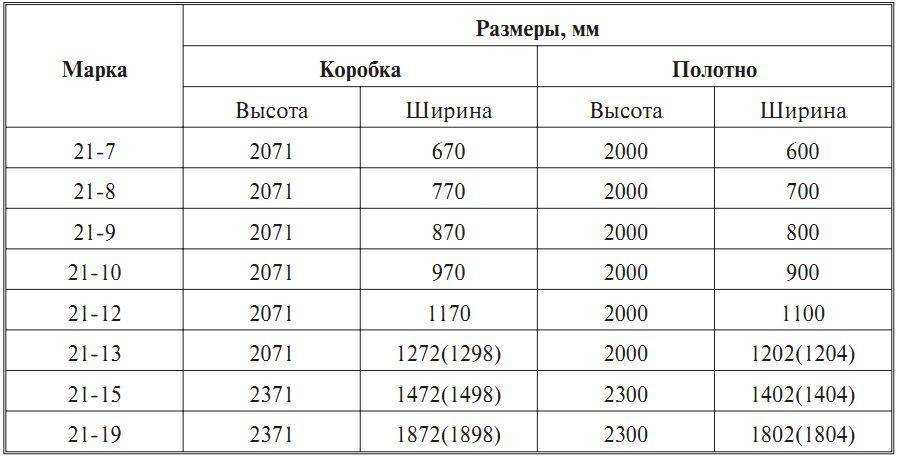

Для этого следует обратить внимание на коробки стандартных размеров. Варьируются размеры коробки в зависимости от модели двери, фирмы-производителя. Размер дверной коробки межкомнатной двери можно описать тремя значениями: ширина, высота, толщина
