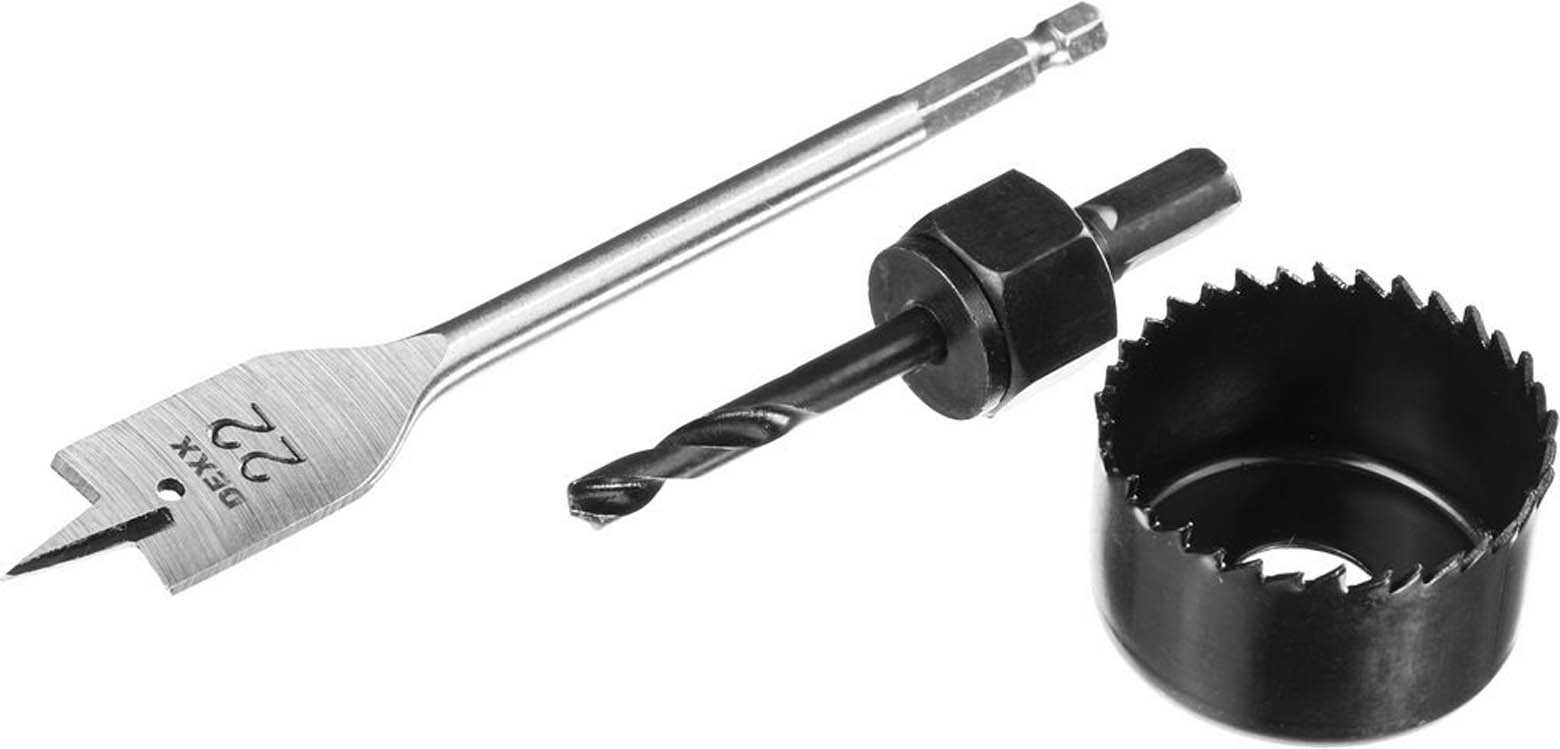

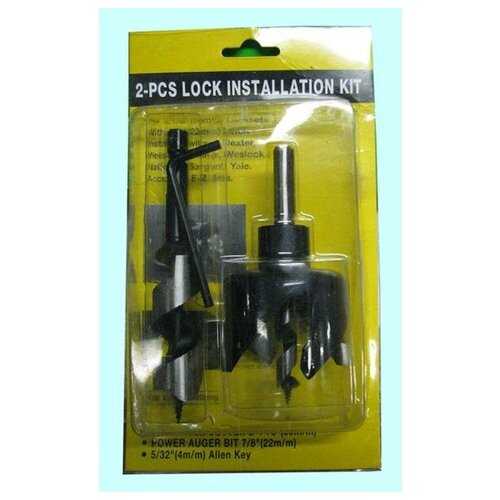

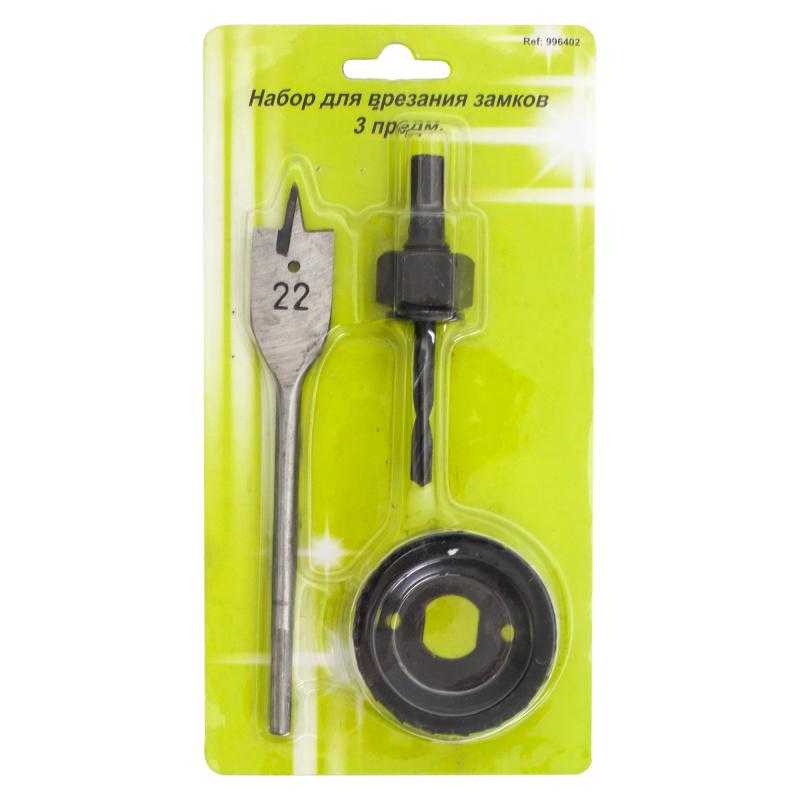

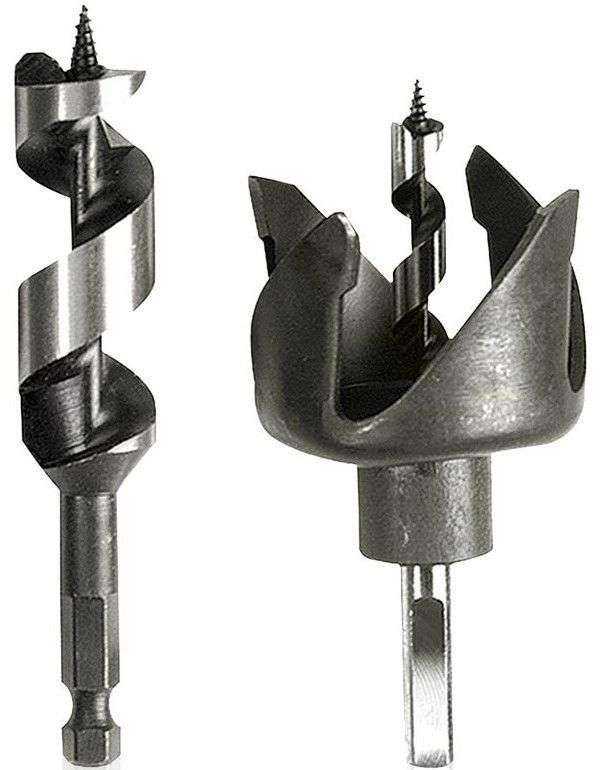

Составляющие набора для врезки замков в межкомнатные двери

Применение фрезера для врезки петель

Регулировка оборудования

Врезка петель ручным фрезером осуществляется после предварительной настройки оборудования, которая происходит в отношении:

• глубины погружения фрезы;
• скорости вращения.

Глубина выемки зависит от толщины устанавливаемой петли или . Чтобы установить на оборудовании необходимый параметр, требуется:

1. поставить станок на ровную твердую поверхность;
2. ослабить фиксацию подающего штифта;
3. опустить фрезу до уровня ровной поверхности и выставить на шкале цифру «0»;
4. если используется фреза для врезки петель, то определить толщину петли;
5. поднять штифт на требуемый показатель и надежно зафиксировать.

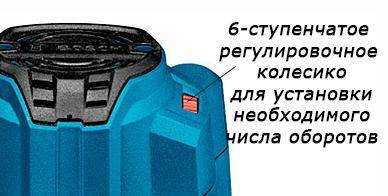

Подбор скорости вращения определяется опытным путем. Необходимо, чтобы станок работал без перегрузки, а древесина не «подгорала». Для регулировки скорости используется переключатель.

Установка петель

После подбора всех параметром можно приступать к дверной петли. Для этого:

1. дверь устанавливается в специальные зажимы для исключения возможности перекоса при выполнении работы;
2. размечаются места для монтажа петли. Необходимо отметить не только габаритные размеры фурнитуры, но и места для крепления петли;

1. производится выемка древесины фрезерным станком. При необходимости исправляются все недостатки, выявленные после проведения операции электрическим оборудованием. Для окончательной обработки выемки применяются стамеска и молоток;

При работе фрезером важно выбрать правильное направление движения оборудования. Нужно, чтобы режущая часть двигалась навстречу древесным волокнам. В противном случае возможно образование неровностей и сколов

В противном случае возможно образование неровностей и сколов.

1. дрелью просверливаются отверстия для крепления петли;
2. фурнитура устанавливается на подготовленную поверхность и надежно фиксируется крепежными болтами;

1. аналогичным способом монтируется вторая часть петли на поверхность дверной коробки.

Чтобы подобрать фрезерный станок, необходимо определить, для каких целей чаще всего будет применяться устройство. Использование фрезера способно сократить время на проведение столярных работ, при этом улучшая качество полученного результата.

Такой ручной электрический инструмент, как фрезер, может успешно использоваться для выполнения различных видов обработки изделий, изготовленных из древесины. С помощью этого оборудования и набора рабочих насадок к нему можно не только выполнить декоративное оформление поверхности изделия из древесины, но и качественно подготовить к установке мебельный фасад или дверь, применив фрезер для врезки замков, дверных и мебельных петель. Конечно, выполнить процедуру выборки пазов в деревянном изделии можно и вручную (с помощью обычной стамески и молотка), но при использовании фрезера производительность такой операции увеличивается в разы, а также значительно повышается качество конечного результата.

Подготовка коробки и правильный запил петель

Просматриваем рейки коробки на наличие кривизны. В зависимости от профиля бывают разные виды запила, он может быть и под 45 градусов, но в нашем, случае классический профиль с выборкой. Зарезаем ровные углы, дину рейки делаем 2021 мм ( это с учетом зазора от пола 10 мм или 15 мм и зазором для дверей между коробкой и дверью примерно 2 мм ). Лучший и быстрый способ для облегчения самостоятельной установки петель. Для этого берем две струбцины и покручиваем их к двери по торцам. Кладем рейку, коробки на струбцину от верха с помощью угольника отмеряем 3 мм или используем петлю для определения зазора.

Поскольку глубина коробки бывает разная, то здесь нужно четко посчитать зазор. Обычно делают зазор от края петли плюс 2 мм. Установив зазоры высоты, и бокового расстояния прикручиваем коробку к петле, проверяем закрывание, все отлично обводим контур петель ножом и снимаем рейку.

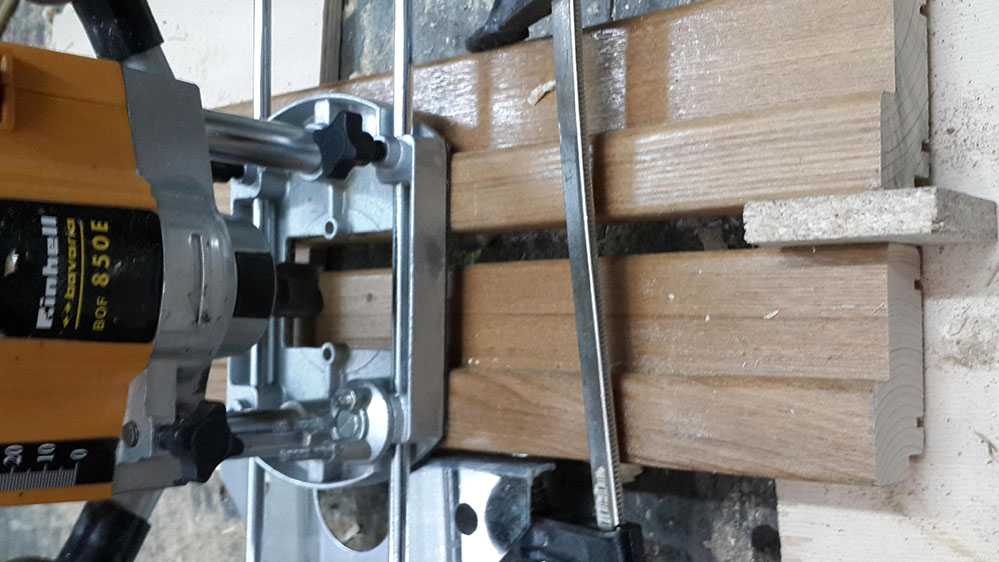

Запил петель на коробке

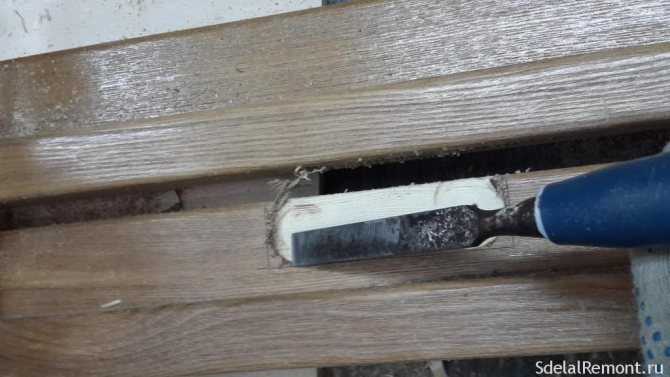

Берем с помощью, стамеской делаем выборку. Это можно сделать фрезером вот так как на фото такая же манипуляция, выставляем нулевую отметку плюс глубину петли. Для четкости заразе используем вторую палку коробки, она не даст случайно заглубить выборку. Производим выборку дверной коробки фрезером, для удобства фиксируем струбциной. После выборки дорабатываем стамеской. Вот и готово теперь наши дверные петли четко совпадают.

Врезка замка и высота установки ручки

Обычный стандарт установки ручки замка от 900-100 мм в зависимости от дверного замка и удобства использования. Замки и защелки обычно бывают разной толщины притворной планки и могут быть, как прямоугольными, так и с полукруглыми краями. Рассмотрим варианты врезки дверных замков, но принцип у них один. Замок с прямоугольными краями прикручиваем к двери лицевой стороной по центру, из расчета, что ручка будет 1 метр от края двери. Обводим контур строительным ножом, и у нас получается контур для врезки стамеской или при помощи фрезерного станка. Способ врезки замка с полукруглыми краями, эти замки обычно рассчитаны под установку с помощью фрезера.

Важно не нужно сильно углублять выборку под декоративную пластину замка, пускай она лучше немножко выступает. Берем, прикручиваем замок к торцу двери лицевой стороной с учетом, что ручка будет посередине двери расстояние ручки от пола 1 метр: Контур замка четко обводим карандашом; Берем нужный диаметре фрезы; Выставляем глубину заглубление; Выставляем упор фрезерного станка

Теперь не спеша начинаем первую выборку, ведя по контуру, главное не зайти за края, чтобы не испортить дверь. Приступаем ко второму этапу врезки замка, замеряем ширину тела замка, берем цангу нужного диаметра и начинаем выборку глубины. Меняем на удлиненную цангу и выбираем полную глубину замка.

Приступаем к установке ручки, отмечаем карандашом центры ручки и обводим контур личинки замка, для сверления отверстий используем перья по дереву нужного диаметра. Обязательно сверлить отверстия с двух сторон двери, чтобы не вырвать кусок полотна.

Собираем коробку

Поскольку с длинной мы уже определились (2018мм). Ширину считаем с условием того, что нужно сделать зазор между коробкой и дверью по 2 мм с каждой стороны

Нужно обратить внимание на петли, какой там продольный зазор. Всё учли, делаем запил ширины

При сборке коробки очень удобно использовать угловую струбцину. Кладем все детали на ровную поверхность и выставляем четко углы и наклоны.

Важная деталь чтобы дверь не терла можно слегка наклонить одну сторону на расширение. При правильных зазорах делать это не нужно. Соединяем элементы дверной коробки, шурупами предварительно просверлив под них отверстия, чтобы коробка не треснула. Коробка готова к монтажу.

К вашему вниманию видео по установке дверей, различные варианты монтажа, советы мастеров установщиков дверей и способы врезки дверной фурнитуры.

Принцип расчета

Например, имеется прямая фреза на 16 мм и копировальная втулка диаметром 30 мм. Требуется выполнить вертикальные отверстия под круглые верстачные упоры диаметром 21 мм. Подставив значения в формулу, находим размер вырезаемой в шаблоне окружности:

D = 21 + 30 – 16 = 35 (мм).

Нанесите на фанеру разметку и сделайте отверстие перовым сверлом соответствующего диаметра.

Отшлифуйте края и поверхности наждачной бумагой.

Используйте один кусок фанеры сразу для нескольких шаблонов. Только не забывайте подписывать отверстия, указывая калибр применяемой фрезы и диаметр вырезаемой окружности.

Готовимся к установке запирающего устройства: подбираем инструмент

Для правильной установки замков в межкомнатные дверные полотна важно подобрать правильный инструмент. Лучше всего сразу запастись всеми необходимыми приспособлениями, инструментами и комплектующими до начала монтажных работ. С тем, чтобы приступив к делу не отвлекаться на поиски и закупку «того, чего не хватило»

Поэтому целесообразно рассмотреть весь перечень инструментов, которые будут нужны для установки дверей, что называется «под ключ»

С тем, чтобы приступив к делу не отвлекаться на поиски и закупку «того, чего не хватило». Поэтому целесообразно рассмотреть весь перечень инструментов, которые будут нужны для установки дверей, что называется «под ключ».

1. Строительная рулетка и угольник – необходимы для производства замеров, с тем, чтобы не ошибиться при посадке запирающего устройства.
2. Простой карандаш – его назначение понятно.

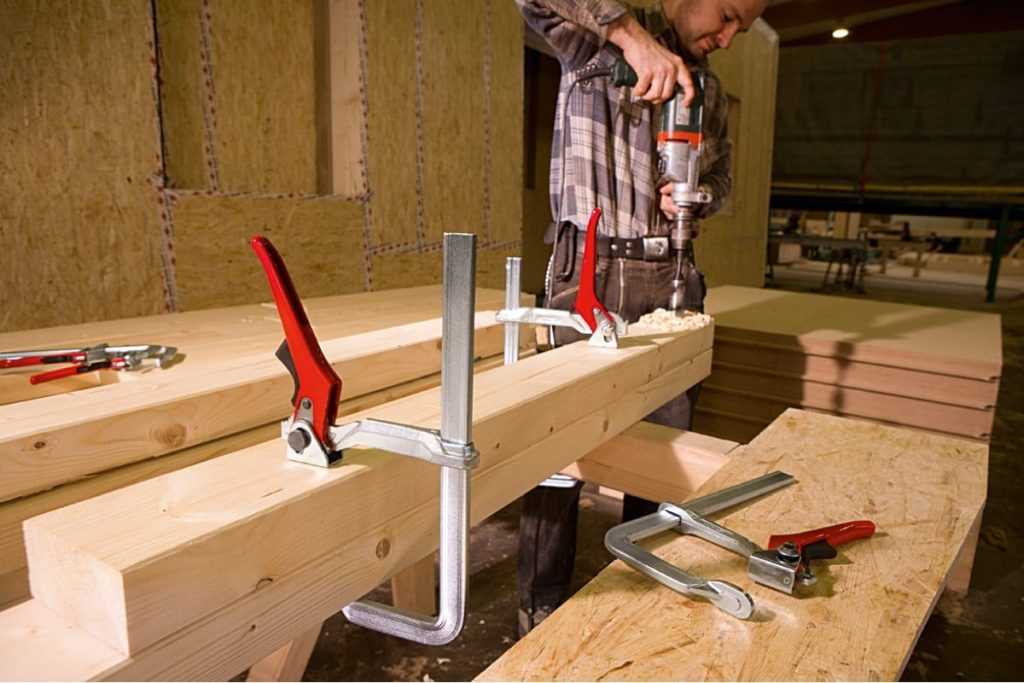

3. Стапель – пригодится для того, чтобы закрепить полотно на полу, получив более простой доступ к его торцевой части.
4. Крестовая отвертка – нужна для крепления запирающего устройства к дверному полотну.
5. Дрель – необходима для засверливания отверстий под крепежные элементы.
6. Стамеска и молоток – нужны для обработки краев углубления.
7. Ручной электрофрезер – он нужен для подготовки углублений для врезки замков и пазов под петли.

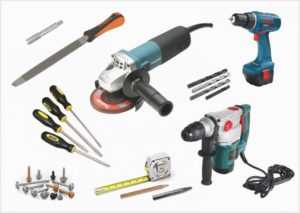

Какие инструменты необходимы для установки межкомнатной двери

Подобрать и купить понравившуюся дверь в квартиру очень просто, сложности начинаются в процессе монтажа. Установка межкомнатных дверей – нелегкий процесс, требующий определенных навыков, времени и соответствующих инструментов.

Специальное оборудование для монтажа дверного полотна нужно подготовить заранее – если этого не сделать, уйдет дополнительное время.

К тому же поспешная покупка инструментов чревата тем, что можно нарваться на низкокачественный комплект для установки.

Чтобы определиться с перечнем оборудования, следует тщательно обдумать предстоящий комплекс работ: от нанесения разметки и врезки петель до отделки дверных откосов.

Базовый набор для инсталляции межкомнатных дверей насчитывает около десятка наименований, но одним им не удастся обойтись.

Все необходимые для монтажа дверной конструкции устройства можно разделить на две категории: ручное оборудование и электрооборудование.

Комплектация

Межкомнатные двери очень часто продаются без петель и замочного механизма, поэтому фурнитура приобретается дополнительно.  При выборе петель и замка лучше отдать предпочтение качественной продукции, которая прослужит долгие годы.

 Дополнительное оборудование

Дополнительные работы при монтаже межкомнатных дверей часто сопряжены с регулированием петель и отделкой откосов. Регулирование необходимо для того, чтобы проверить плотность прилегания двери к коробке. При необходимости крепежный элемент подкручивается отверткой, либо ослабляется. На данном этапе работ понадобится набор отверток.

Чтобы выполнить штукатурку откосов, нужно подготовить комплект, включающий такие наименования, как:

• Шпатели
• Ванночка для раствора
• Комплекс кистей и валиков
• Набор для затирки

В идеале для монтажа межкомнатных дверей лучше приобрести профессиональное оборудование. Такие инструменты испытаны специалистами и надежны, и поэтому гарантируют качественно выполненную работу. Но цены на такие приспособления достаточно высокие.

Условия для правильного проведения работ

• врезка проводится после всех монтажных работ по установке дверей или на этапе крепления петель;
• по толщине механизм не должен занимать больше 33% ширины торца;
• замок выбираем легким, иначе наблюдается ослабление бруса в месте его врезки;
• желательно, чтобы толщина полотна двери не была меньше 40 мм;
• необходимо помнить, что в дверь из массива дерева можно установить замок на любой высоте;
• в полотно МДФ на уровне 1 метра (место установки дополнительного деревянного бруса) от нижнего торца;
• нельзя устанавливать замок в месте соединения брусков – это может привести к ослаблению дверной конструкции.

Как врезать замок в межкомнатную дверь: пошаговые фото

Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.

В межкомнатные двери обычно ставят замки которые закрываются без ключа

Выемка под замковую часть

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.
Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия

Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло.

Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

Края получились неровные, убираем торчащие волокна при помощи стамески

Дрелью ровнять быстрее

Как врезать замок в межкомнатную дверь: дорабатываем выемку

Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.

Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

1. Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
2. Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.

Делаем отметки на обоих сторонах двери

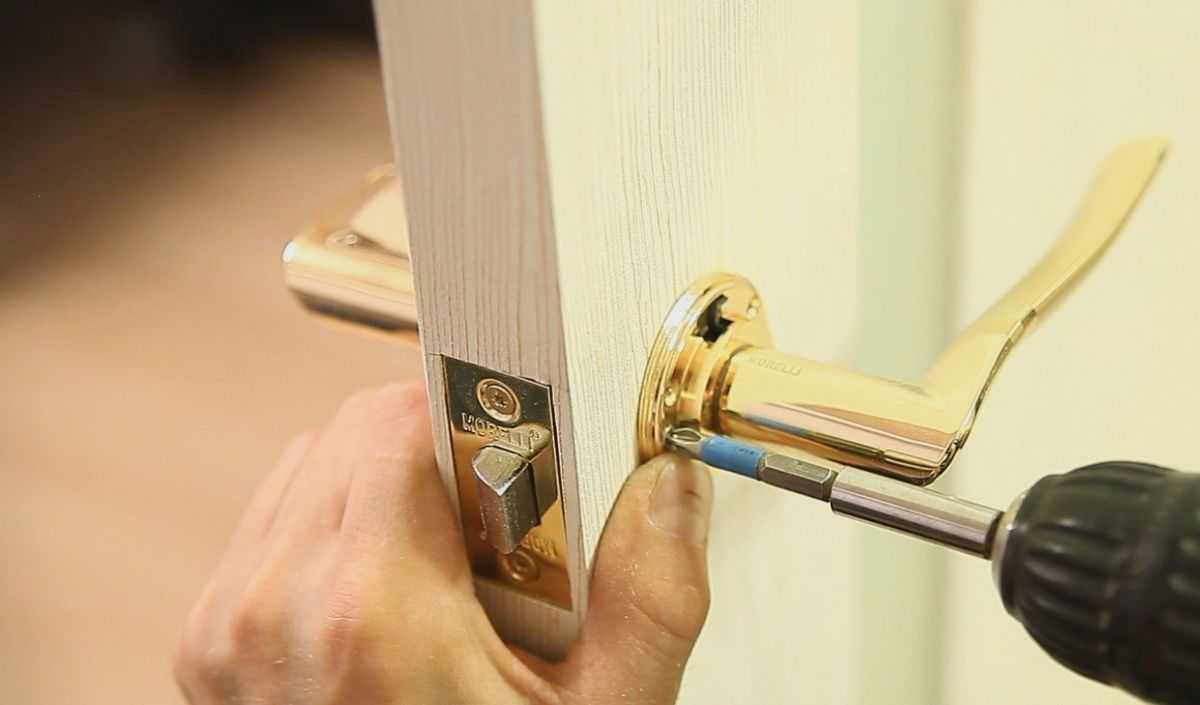

Ставим и закрепляем ручки

Устанавливаем декоративные накладки

В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.

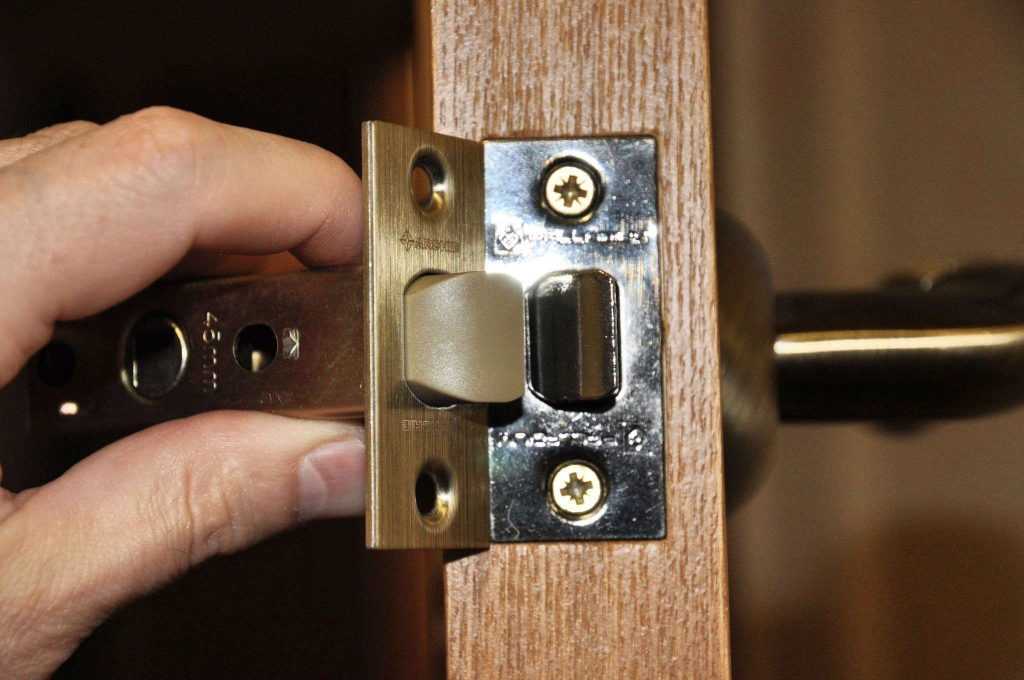

Установка замковой защелки

Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.

1. Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.

Как врезать замок в межкомнатную дверь: установка фиксатора замка

Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

Врезка ответной части

Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.

1. Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
2. По меткам при помощи треугольника проводим горизонтальные прямые.
3. Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.

Середину замка найти просто

По отметкам сверим отверстия, дорабатываем его стамеской

Убираем люфт закрытой двери

Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.

Возможные ошибки при работе с фрезером и пути их исправления

При врезке замка в деревянную дверь с помощью фрезера, домашний мастер может столкнуться с рядом сложностей, которые приведут к негативным последствиям:

При проверке работоспособности замка, отверстия на ответной пластине в зоне расположения коробки двери не совпадают – перед выборкой паза в коробке, рекомендуется навесить дверь с уже установленным замком и произвести разметку по факту.

Прорезка ответной пластины

• При установке замка в заранее подготовленный паз, наблюдается образование уклона относительно вертикальной оси – при установке фрезера на струбцины, необходимо проверить соблюдение ортогонального положения рабочего органа по отношению к обрабатываемой плоскости.
• При установке замка, наблюдается его свободный ход и люфт – если проточка оказалась больших габаритов, чем размеры ригеля запирающего механизма, необходимо установить распирающие подкладки их дерева или пластика в тело выборки.

Перекос замка, установленного в паз

• При попытке монтажа ригеля замка выявляется сложность его погружения – ни в коем случае нельзя забивать замок молотком, так как дополнительные распирающие усилия могут вызвать образование трещин в дереве. Для нормальной установки, рекомендуется расширить отверстие ручной стамеской.
• Если фреза не отвечает требуемой глубине будущей выборки, необходимо заранее подготовить нужный режущий орган, либо проводить работы в 2 этапа, с последовательной регулировкой настроек ручного фрезера.

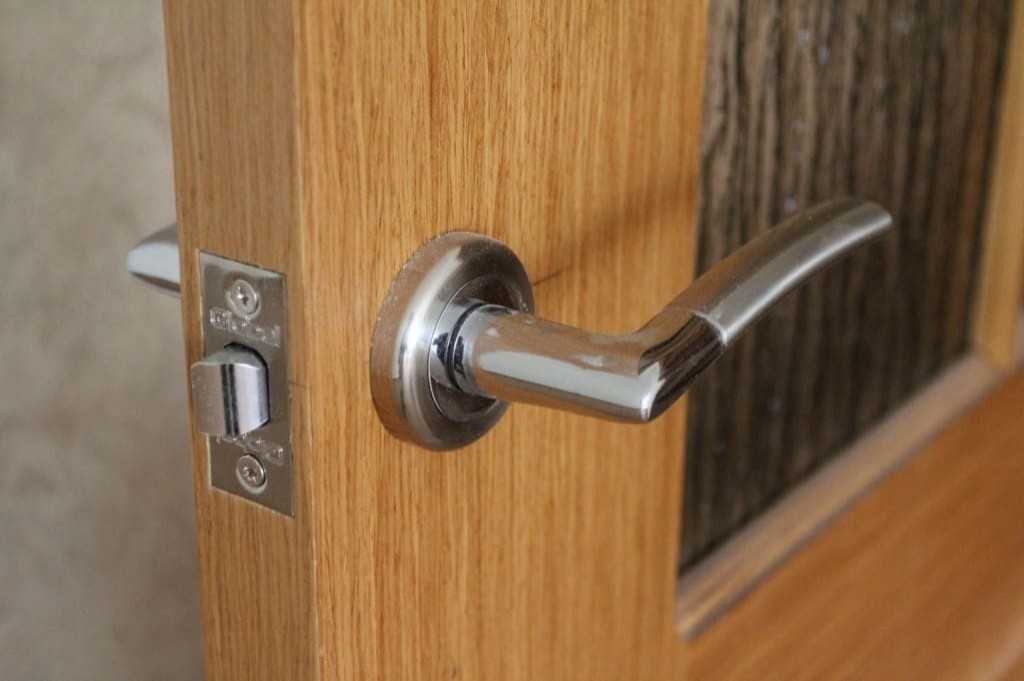

Готовая дверь с врезанным запирающим устройством.

Если следовать всем перечисленным выше рекомендациям, дверь с врезанным в неё замком будет служить не менее заявленного производителем срока. Перед началом фрезеровки, домашнему мастеру рекомендуется ознакомиться с мастер-классами от профессионалов и выполнить все работы в строго соответствии с технологической картой

Врезаем замки в межкомнатные дверные створки – подробная инструкция

Подбираем расположение и делаем отверстие для замковой части

Необходимо определить оптимальное расположение для замка и разметить его. Для избегания порчи дверцы из-за неаккуратности, необходимо обклеить торцовую часть и приблизительное место для врезания, для этого лучше всего подойдет малярный скотч. Кроме защиты двери, будет легче разметить поверхность. Обычно замок на межкомнатную дверцу располагают примерно на расстоянии 100см., поэтому оклейка скотчем выполняется на уровне 90см.-110см. от полов.

Вначале нужно отметить место для дверной ручки. Обычно она монтируется на 100см. выше, чем пол в комнате. Нужный промежуток измеряют рулеткой и помечают простым карандашом.

Не пропустите: Как выбрать электромеханический замок — особенности, плюсы и минусы

Самое главное отметить центральную точку, потому что обычно вместе с цилиндровым замком в коробке прилагаются точные шаблоны с намеченными отверстиями. Однако межкомнатные замки разных марок различаются диаметром, объемом, поэтому врезка замков в двери своими руками должна производиться фрезой по дереву в форме коронки. В случае если шаблона не было в наборе, можно подыскать необходимый диаметр на картинках в интернете и распечатать.

Чтобы правильно сделать разметку по шаблону нужно приложить его к двери, чтобы точки на торце, обозначающие отверстие для защелки находились строго посередине, а остальная часть шаблона была параллельна уровню полов. Чтобы шаблон не сместился, можно по краям закрепить его малярным скотчем. Теперь необходимо каким-нибудь острием сделать центральные отметки отверстий, чтобы их было видно на дверной поверхности (на передней и торцевой части). Потом шуруповертом и фрезой в форме коронки высверливают отверстие.

Важно! Чтобы не появились сколы, не стоит насквозь рассверливать дверцу с одной стороны. Следите за сверлом, когда оно немного выглянет, прекратите сверление и продолжайте на противоположной части

После вам потребуется высверлить отверстие для защелки в межкомнатную дверь. Возьмите сверло на 23мм. и по размеченному просверливайте поверхность насквозь, чтобы стержень дошел в сделанное отверстие. Также аппарат нужно параллельно дверям, чтобы пазы получились ровными и конструкция в последующем не заедала.

Устанавливаем замковую защелку

Самостоятельная установка врезного замка продолжается вставлением защелкивающего устройства. Чтобы правильно вставить защелку в межкомнатную дверь её необходимо выровнять с пазом на торцевой стороне и очертить рамку по контуру, чтобы она не сместилась во время монтажа.

Затем канцелярским ножом нужно достать защелку и сделать надрезы на нанесенному контуру. После надрезания с помощью стамески определяется потай. Необходимо, чтобы потай был на глубине немного меньшей, чем толщина декоративной рамки у защелки. Такое расположение позволит при вкручивании саморезов идеально вдавиться конструкции в дверное полотно.

Важно! Некоторые делают ошибку в том, что не делают надрезы перед определением потая. Если не срезать пленку, то во время вкручивания саморезов она повредится и получится неаккуратный вид

Теперь нужно проделать места для саморезов, делают это сверлом диаметром 2мм. После остается вставить защелку в потай и притянуть с помощью саморезов к дверям. При тугом вхождении защелкивающего устройства, прорубите стамеской паз пошире.

Ставим ручки

Многих интересует, как поставить ручку. Это не труднее, чем всё предыдущее. Вначале её собирают по входящим в набор инструкциям

Если на конструкции есть язычок, то при установке обратите внимание, чтобы он был внутри помещения

Для установки нужно снять декоративную розетку. Затем конструкцию прикладывают к полотну и расчерчивают, после с обратной стороны прикладывают вторую часть и поступают аналогично. Теперь нужно закрутить крепежные штыри с одной части дверей и винты с другой. Не нужно пережимать винты, потому что ручки будут работать неправильно.

Не пропустите: Как сделать надежный и функциональный козырек над крыльцом – простая инструкция от экспертов

Теперь нужно прикрепить недостающие части у ручки и монтирование закончено. Чтобы наглядно увидеть установку ручек посмотрите видео-урок ниже.

Подготовка пазов для дверных петель и замков

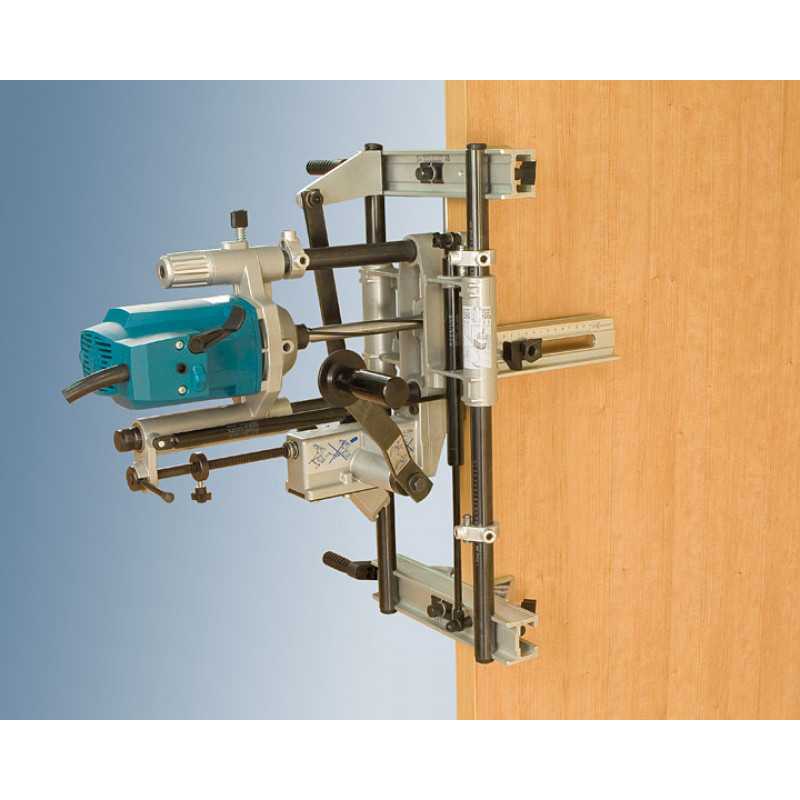

Для того чтобы пазы, создаваемые при помощи ручного фрезера для монтажа дверных замков и петель, были выполнены максимально точно и качественно, рекомендуется использовать специальные шаблоны для врезки петель и замков. Приобрести на современном рынке шаблон для врезки замков и петель различных конструкций и размеров не представляет никаких проблем.

Чтобы не тратить деньги на такое приспособление для врезки, можно изготовить его своими руками. Самостоятельно сделать очень удобный в применении шаблон для врезки петель и замков можно из доступных материалов – деревянных досок и брусков, реек, ДСП, резьбовых крепежных элементов.

Как сделать простой шаблон

Замеряем смещение фрезы Размечаем шаблон Делаем фрезой 2–3 прохода Получаем готовое отверстие Устанавливаем упорный брусок Испытываем шаблон

Процесс формирования пазов при помощи ручного фрезера и последующего монтажа петлей для установки дверей осуществляется в следующей последовательности:

1. Входная, межкомнатная или мебельная дверь, на торцевой поверхности которой необходимо сформировать пазы, устанавливается в специальные зажимы и надежно фиксируется в них.
2. Выполняется разметка мест, где будут устанавливаться петли.
3. На размеченный участок торца дверного полотна устанавливается шаблон и надежно на нем фиксируется.
4. Во внутренней части шаблона при помощи предварительно настроенного фрезера осуществляется выборка материала на требуемую глубину. В том случае, если выполняется врезка петель фрезером без шаблона, выборка материала выполняется инструментом по контуру предварительно нанесенной разметки.
5. После снятия шаблона с торца дверного полотна обработанная поверхность сформированного паза дорабатывается стамеской.
6. В полученный паз устанавливается дверная петля и закрепляется в нем при помощи винтов, идущих с ней в комплекте.

Подготовка места для установки второй половины петли, которая монтируется на дверной коробке, выполняется по аналогичной методике. Точно по такой же технологии подготавливается и паз, в который будет устанавливаться дверной замок.

Шаблон для установки мебельных петель очень нужная штука и существенно экономит время при сборке мебели. Схема разметки для сверления сверлом форстнера и разметка под саморезы для накладных и внутренних петель довольно проста, но когда начинаешь размечать каждую петлю по отдельности точность начинает страдать. Неточности в установке ведут к потере времени при регулировке.

Начать стоит с того, что петли бывают разное. Сейчас говорим от тех, что обычно используют в мебели, то есть рояльные, барные, скрытые, карточные это все не из этой оперы.

Разметка для установки мебельных петель

Наиболее часто устанавливают петли с чашей 35 мм. В собранной мной мебели не встречались еще петли с чашкой в 26 мм. Несмотря на единообразие в разметке под петли встречается некоторые вариации. Остановлюсь подробнее на разметке, а потом укажу на вариации.

Установка петель с чашей 35 мм. Такие расстояния используются на петлях внутренних, накладных, полунакладных. В фасад сверлом форстнера на 35 мм сверлиться не сквозное отверстие — его край должен находиться на расстоянии 4,5 мм от края фасада. Центр отверстия на расстоянии 22 мм от края фасада. Так же в фасад петля крепиться саморезами на расстоянии 27.5 мм от края фасада, чаще всего расстояние между этими саморезами 48 мм. Возможен вариант 45 мм. В корпус двумя саморезами крепиться планка, если петля накладная на расстоянии 37 мм от края корпуса, если вкладная на расстоянии 57 мм от края корпуса. Расстояние между саморезами в крепежной планке 32 мм.

Установка петель с чашей 26 мм.Тут схожая ситуация, но не сквозное отверстие сверлом форстнера сверлиться на расстоянии 16,5 мм от края — расстояние от края фасада до чаши 3,5 мм. (если отступить 17 мм расстояние до края чаши будет 4 мм) Установочный размер между саморезами 38 мм.

Внимание с чашкой 26 мм на практике мной не проверено! Вообще вариации в 1 мм допустимы. Точнее (как я понял, если ошибаюсь пусть поправят меня мебельщики), эти расстояния зависят от нескольких параметров и умные производители в инструкциях дают специальную таблицу и формулу для их расчета. Такой подход наиболее правильный, в работе с петлями с углом, например для угловых шкафов, лучше считать именно так

А с обычными петлями это уже для профессионалов и перфекционистов, если вы к ним относитесь — покупайте петли и ищите инструкции производителей

Такой подход наиболее правильный, в работе с петлями с углом, например для угловых шкафов, лучше считать именно так. А с обычными петлями это уже для профессионалов и перфекционистов, если вы к ним относитесь — покупайте петли и ищите инструкции производителей.

Крепление и врезка фурнитуры своими руками: навесы, ручки, замки

Для крепления петель к двери, отмечаем по 200 мм сверху и снизу торца дверного полотна. Фиксируем карандашом места начала навесов. Прикладываем петли между метками, чтобы край планки петли совмещался с краем торца полотна.

Наживив петли в двух местах, проводим по периметру навеса ножом.

Тем самым обозначаем границы поверхности петли. Желательно провести ножом несколько раз и немного углубиться. Когда контур петли четко обозначен, с помощью стамески снимаем верхний слой покрытия под навес.

Врезка замка и установка дверной фурнитуры своими руками

Делаем это аккуратно, чтоб не повредить покрытие вне периметра навеса. Петля должна входить в выемку заподлицо с поверхностью двери. После чего, предварительно наметив отверстия, прикручиваем навесы «родными» саморезами.

Таким же образом крепим петли к коробке. При этом учитываем, что расстояние от верха коробки до начала петли будет больше на 3 мм, а снизу — на 10 мм (это зазоры).Рекомендуем смотреть фото и видео установки межкомнатных дверей своими руками.

Двустворчатые распашные двери арочной формы в гостиной

Выбираем место для врезки ручки и замка. Как правило, ручки на дверях устанавливают на расстоянии около метра от низа дверного полотна. Можно вставить замок чуть выше или ниже для вашего удобства.

Отступив от края нужное расстояние, приставляем замок корпусом к полотну. Отмечаем, где будут находиться дверные ручки. С помощью перьев и дрели вырезаем отверстие чуть меньшее по диаметру, чем ручки.

На торцевой поверхности двери обводим периметр углубления под замок.

Используя перья (перьевые сверла), делаем выемку под механизм замка. Он должен полностью поместиться в эту выемку. Как в случае с петлями, стамеской снимаем слой по периметру пластины, прикрывающей замок.

Массивные деревянные дверив комнате

Когда все отверстия подготовлены, устанавливаем ручку и замок, фиксируя их положение шурупами.

Таким же образом, но уже на коробке, вырезаем выемку под ответную планку и делаем углубление под язычок замка. Наживив планку, проверяем как работает защелка при закрывании двери. Если расчет верный, окончательно прикручиваем ответную планку.Стоит посмотреть обучающие фото и видео как крепить фурнитуру к дверям.

Рекомендации по настройке фрезера для врезки дверных замков и петель

Прежде чем начать использовать ручной фрезерный инструмент для врезки замков, необходимо выполнить его настройку. В частности, надо правильно настроить следующие параметры такого электроинструмента:

• глубину, на которую осуществляется врезание фрезы в обрабатываемый материал;
• скорость вращения используемого инструмента.

Глубина паза, создаваемого в процессе обработки, зависит от толщины материала изготовления дверных петель или от геометрических параметров врезаемого замка.

• Фрезер устанавливается на ровную и твердую поверхность.
• Затем ослабляется резьбовой элемент, который фиксирует подающий штифт.
• Фреза, которой будет выполняться обработка, опускается до уровня опорной поверхности, а на шкале глубины обработки выставляется цифра ноль.
• Если при помощи фрезера будут создаваться пазы для петель, необходимо определить толщину материала, из которого они изготовлены.
• Полученное значение выставляется на шкале подающего штифта фрезера.

Приспособление для врезки должно быть надежно закреплено на дверном полотне

Чтобы получить более наглядное представление о том, как настраивать глубину обработки, выполняемой ручным фрезером, можно посмотреть соответствующее видео.

В том случае, если планируется врезка замка фрезером, при выполнении которой в торцевой части двери необходимо сформировать паз значительной глубины, то такая процедура осуществляется в несколько этапов, на каждом из которых снимается слой древесины толщиной не более 5 мм.

Настройка скорости вращения инструмента, при помощи которого будет выполняться обработка, осуществляется опытным путем

При этом важно следить за тем, чтобы фрезер в процессе выполнения обработки не испытывал перегрузок, а обрабатываемая древесина не подгорала. Для настройки скорости вращения инструмента используется специальный регулятор, смонтированный на корпусе фрезера

Каретка для фрезера УФК-профи

Является лидером рынка и лучшим шаблоном для врезки петель и замков, превосходящий по всем параметрам (функциональность, цена, качество, удобство) аналогичные приспособления. Благодаря оригинальному механизму врезки, уфк-профи помогает быстро установить любую фурнитуру, начиная от замковых устройств всех типов и заканчивая ответными планками.

Универсальный шаблон для врезки фрезером — это разработка российской компании МастерПрофи. Инструмент с жесткой основой, произведенный из прочных, надежных инновационных материалов: дюралюминий, нержавеющая сталь специально обработанная, поликарбонат, полиацеталь, мощные претензионные гладкие валы 12 диаметра, промышленные подшипники и конструкционный текстолит.

Принцип работы шаблона для фрезера

• Устанавливают устройство на дверной блок или створку двери.
• На линейке выставляют размеры фурнитуры по необходимым параметрам (длина и ширина).
• На специальное кольцо закрепляют фрезер.
• Инструмент готов к использованию.

Достоинства:

1. Промышленное качество врезки, погрешность полностью отсутствует.
2. Единственный универсальный инструмент для врезки замков и петель в межкомнатные двери, который существует на рынке. Все возможные шаблоны под каждую модель фурнитуры или вставки ему не нужны, любые размеры мгновенно устанавливаются на самой каретке в течение 1 минуты.
3. Настройка инструмента продумана до мелочей, учтено абсолютно все, в 20 раз сокращает затрачиваемое время на врезку фурнитуры в межкомнатные двери.
4. Подойдет как для профессионалов так и для новичков, не требует опыта работы с фрезером, шаблон фрезерует строго по заданным размерам, сам фрезер надежно закрепляется на каретке. Даже если очень захочется, то не получится испортить.

Приспособление позволяет выполнять следующие действия:

• Синхронно врезать любые петли, в том числе и скрытые, одновременно в полотно и коробку;
• Устанавливать абсолютно всю фурнитуру, замки, защелки, большие сантехнические и магнитные замки, петли, скрытые навесы, Ответные планки и ригеля, без дополнительных элементов и вставок.
• Монтировать различные запорные механизмы;
• Применять для формирования проушин или как шипорез;
• Обустраивать Т-образные соединения на ласточкин хвост.

Помимо этого в инструменте для установки врезного замка:

• Нет необходимости в дополнение использовать втулки и вставки;
• Он способен врезать нестандартную фурнитуру;
• Вмонтированные тиски с 2-мя независимыми элементами для удобства позиционирования;
• Подойдет для электро-фрезера любого вида;
• Еще одно преимущество – масса всего 3,5 кг. Нет необходимости дополнительно приобретать много сопутствующих элементов для монтажа шарниров и замковых механизмов.

Подготовка дверного полотна

Перед началом работы, после отладки фрезера и установки нужного рабочего органа, необходимо подготовить полотно двери к работе. Для этого потребуется выполнить ряд шагов, в соответствии со следующим алгоритмом:

• Полотно должно быть освобождено от старых замков, ручек и петель.
• Лучшим решением будет установка изделия, подлежащего обработке, на противоположную торцевую плоскость.
• Перед началом фрезеровки, дверь рекомендуется зафиксировать струбцинами или в тисках.

Фиксация дверного полотна

Учитывая, что фрезер имеет массу от 3 кг и более, перед началом работ рекомендуется установить обрабатываемый торец двери таким образом, чтобы фрезер располагался в горизонтальном положении, опускался частично под действием собственного веса.

После фиксации двери, рекомендуется приложить к ней усилие, чтобы проверить неизменность положения. В случае перекоса или падения полотна во время фрезеровки, рабочий орган может нанести древесине непоправимые повреждения.
