Как отрегулировать скрытые петли межкомнатной двери?

Морелли (Morelli) — скрытая дверная петля.

Итальянский производитель дверной фурнитуры, в том числе скрытых петель. Разнообразные модели и цветовые решения главный плюс Морелли. Дверные петли скрытой установки, во всяком случае в СПб и на момент написания статьи (2015 г.), представлены этими вариантами: HH-1, HH-2 и HH-3.

HH-1. Абсолютно тоже самое с виду что и НН-2, только выдерживает меньшую нагрузку. Вес двери на 3 петли не может превышать 15 кг.

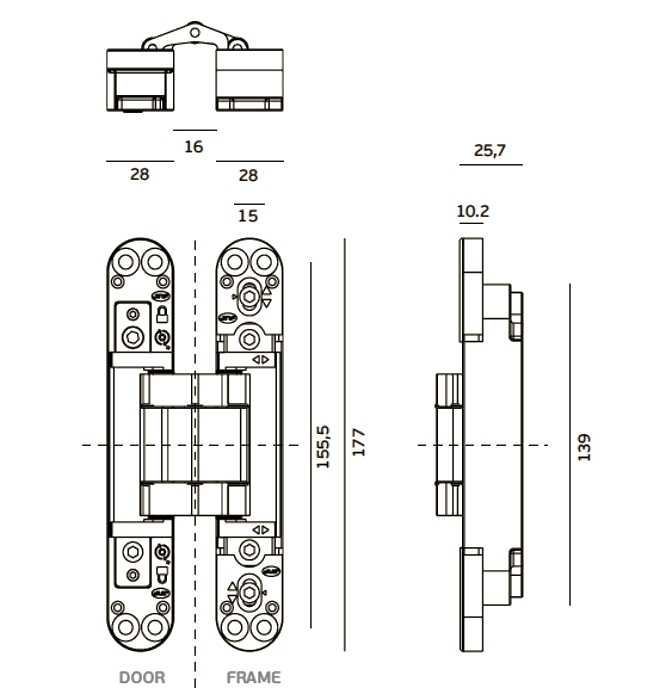

Основные параметры НН-2:

Изготовлена и применима для полотна двери 35 мм. Из многолетнего опыта, возможна установка и в дверь на 40 мм. В последнем случае, придётся сместить петлю при фрезеровке по торцу короба полотна как можно ближе к стороне открывания (запас тела торца полотна от края до петли составляет 2-3 мм). Дело в том, что чем уже этот запас, тем шире открывание. Как не крути, НН-2 не даст открывание в 180 град. из-за мелкого расстояния между частями петли всего 14 мм. и упирающегося, таким образом полотна в наличник. Ещё момент, это значительное приближение к краю двери и короба, «скрытая петля» станет больше заметна в закрытом положении межкомнатного блока. Morelli HH-2, будут изящно выглядеть, всё же на полотне 35 мм.
Паспортная нагрузка на одну петлю 10 кг., 20 кг. на две соответственно, а фабрика рекомендует, прям таки настоятельно монтировать по 3-и шт., особенно на массивные двери. В практике (наша фрезеровка и установка скрытых петель), нельзя не пожать руку и выдержать рекомендации производителя в 3 шт./полотно.
Цветовые схемы достаточны для выбора.
3D регулировка есть но не очень правильная и удобная.

Устранение дверного скрипа

Всевозможные шумовые эффекты могут характеризовать не только эстетические несовершенства дверной конструкции, но и конструкционные. Скрип свидетельствует либо о чрезмерном трении деталей и поверхностей, либо об износе механических элементов в ответственных частях соединения. Чаще всего неприятные звуки устраняются посредством смазки петель. Причем сам состав смазки должен нести и полезную техническую функцию. Например, специалисты в ответах на вопрос о том, как отрегулировать петли «бабочка» на межкомнатной двери, часто упоминают и необходимость применения смазки на основе графита. После изменения положения частей такой петли, выполняется обработка ее рабочих поверхностей. Рекомендуется и народный способ такого ухода, который предполагает использование кусочка грифеля от карандаша вместо специальной смазки.

Как выбрать дверные петли

Перед тем, как приступить к установке дверных петель, необходимо их приобрести в нужном количестве. Сделать это не так просто, как можно подумать с первого раза – подвесы подразделяются по размеру воспринимаемой нагрузки, количеству на полотне, используемым материалам, типу крепления и другим критериям:

Главное, что влияет на количество петель – масса полотна. Причём, в закрытом состоянии дверь плотно зафиксирована в коробке и обрамлена несущими элементами со всех сторон. При открывании полотна, нагрузка на петли резко возрастает – образуется пара сил – в верхней части выдёргивающие усилия, а в нижней части – сжимающие. Эти нагрузки неминуемо действуют на посадочные стержни петель, и в результате неправильного выбора, они могут сломаться или деформироваться.
В то же время, в любом положении, саморезы, удерживающие дверные подвесы, работают на срез, и их прочность также важна. Как правило, каждая стандартная петля имеет шаблонные отверстия под устройство от 4 до 6 саморезов, а сами метизы прилагаются в комплекте. Перед покупкой их необходимо осмотреть визуально, и, если их прочность вызывает сомнение, лучше приобрести другие метизы из высокопрочной стали дополнительно.
Для удобства эксплуатации тяжёлых массивных изделий лучше использовать подвесы с шариковыми подшипниками, которые воспринимают на себя основную нагрузку и максимально снижают силу трения.
Если установка петель ведётся своими руками, лучше спросить консультанта об изделиях с возможностью незначительной рихтовки, так как отсутствие профессионального инструмента нередко приводит к фатальным ошибкам. Наилучшим решением для начинающего мастера будет приобретение петель с регулировочными шайбами и овальными отверстиями для крепежа. Всё это обеспечит возможность люфта уже смонтированного элемента и избавит от дополнительных трат в случае неточной фиксации.
При установке двери в ванную комнату следует помнить, что это помещение с повышенным влажностным режимом, и все металлические элементы могут быть подвержены коррозии

Поэтому для данного типа пространств лучше приобрести петли с особым покрытием, либо из нержавеющей стали или латуни.
Следует уделить особое внимание на конструкцию двери, прежде всего, на её толщину, так как контактная поверхность петли не должна выступать за пределы её торца. Лучше всего выбирать изделия с шириной на 3 – 4 мм меньше, чем толщина самого полотна. В таком случае появится возможность скрыть крепёжные элементы, обеспечив, при этом, эстетический внешний вид двери.

В таком случае появится возможность скрыть крепёжные элементы, обеспечив, при этом, эстетический внешний вид двери.

Рис. 2. Профессионально смонтированный подвес

Любой профессиональный консультант в магазине имеет в наличии специальные таблицы по подбору дверных петель в зависимости от перечисленных параметров. Это поможет быстро подобрать интересующие конструктивные элементы с максимальной степенью надёжности и в нужном количестве.

Схема установки

Технология их установки проста: нужно вырезать ниши, вставить в них детали, закрепить. В действительности всё обстоит немного сложнее.

Предварительно нужно подготовить необходимые инструменты:

измерительные приборы (рулетку, линейку, уровень);
карандаш;
ручной фрезер (можно использовать электродрель с фрезерной насадкой);
шуруповёрт;
стамеску;
молоток.

Сам процесс выглядит так:

Сначала размечают дверь. Для этого отмеряют 20–25 см от верхнего и нижнего краёв, отмечают место для петли, обводят её контуры. Нужно сделать два контура: для само́й петли и декоративной накладки. Если предполагается поставить третью, то её нужно разместить ровно посередине между двумя крайними деталями.
Затем размечают дверную коробку. Дверь вставляют на место, поправляют её положение с помощью колышков. Находят обозначенные места на полотне, фиксируют их положение на коробе. Створку снимают, а в отмеченных местах также рисуют контуры.
Теперь переходят к врезке деталей. Необходимо сделать отверстие для накладки, глубина которой равна толщине детали. Формируют его стамеской и молотком, затем берут дрель с фрезерной насадкой и делают окончательную нишу для фурнитуры.
После создания выемок на створке и коробе начинают фиксацию элементов. Их разъединяют на две половины, вставляют в готовые отверстия, прикручивают шуруповёртом. Делать это нужно равномерно, чтобы не образовалось перекоса.

Переходят к навешиванию дверей и регулировке петельного механизма (если необходимо). После окончания всех работ фурнитура закрывается декоративной накладкой.

Монтаж дверной конструкции на потайную фурнитуру

Установка дверей выполняется после монтажа петельных механизмов. Порядок действий:

Установить створку в проём коробки.
Закрепить её с помощью строительного уровня и деревянных колышков так, чтобы она была строго параллельна стенам и перпендикулярна полу. Дверь должна быть не в закрытом положении, а быть немного приоткрытой, чтобы у вас образовался доступ к петельному узлу.
Убедитесь в том, что его половинки располагаются друг напротив друга, зафиксируйте дверь.
Соедините крепёжным винтом.

После соединения всех элементов можно вынуть колышки и убедиться в правильности монтажа. При необходимости завершают регулировку и заканчивают установку путём крепления накладок.

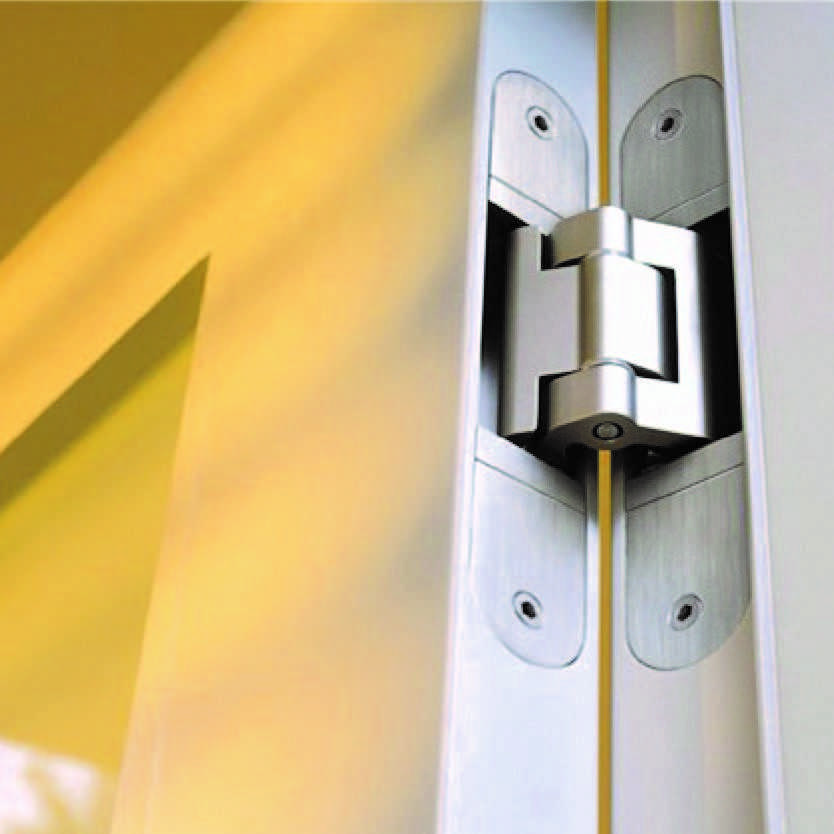

Скрытые петли – замечательная фурнитура, которая выгодно подходит для установки межкомнатных дверей. Но их монтаж осложнён тем, что необходимо вырезать потайные отверстия. Процесс не очень трудоёмок, так что, действуя по шагам, вы получите незаметное крепление.

Регулировка пластиковой двери с тремя петлями — входной

От межкомнатных входные отличаются толщиной профиля и стеклопакета, но петли у них похожие. А от балконных отличия более существенные. Это и тип петель, и отсутствие откидного механизма (для проветривания). Давайте разберемся как производится регулировка пластиковой двери с тремя петлями самостоятельно.

Обычно на таких дверях установлены три петли — верхняя и нижняя, а третья может стоять рядом с верхней или посредине полотна. В принципе — это обычная расстановка и количество петель для того, чтобы они нормально «держали» вес двери. Отличия могут быть в конструкции петли и прижимного механизма, а следовательно в регулировке.

Накладная дверная петля (по типу greenteQ TB 100.ZD.K)

Эта петля с декоративной планкой и возможностью регулировки в трех плоскостях.

Горизонтальное и вертикальное смещение происходит при помощи двух винтов, а прижим регулируют при помощи винта и планки между петлей и коробкой.

1. Чтобы отрегулировать перекос

Регулировка пластиковых дверей относительно вертикальной оси по горизонтали (вправо-влево), необходимо снять декоративную планку на петле, установленной на полотне.

Вначале дверь надо распахнуть и выкрутить винт, который удерживает эту планку. Затем дверь закрывают и планку снимают. Под ней находятся 6 крепежных винтов под отвертку (перпендикулярно полотну) и один регулировочный винт под шестигранник — параллельно полотну по направлению к петле.

Вкручивая или выкручивая его, можно отрегулировать смещение двери относительно вертикали на 5 мм в каждую сторону по оси X.

2. Чтобы поднять (и даже опустить)

створку используют регулировочный винт под ключ, расположенный в нижнем торце петли. Он закрыт другой декоративной планкой, которая просто «отстегивается».

Им можно поднять на 4 мм или опустить на 1 мм дверь, относительно заводской установки по оси Y.

3.Регулировка пластиковой двери — тонкая регулировка прижима

(в пределах 1.5 мм) проводится при помощи винта, расположенного в верхнем торце петли.

Для «грубой» регулировки необходимо снимать дверь с петель, а затем ту часть петли, которая установлена на коробке. Она крепится к ней через планки, которые могут иметь толщину от 1 мм до 5 мм. Таким образом можно дополнительно отрегулировать прижим двери (по оси Z).

Дверная петля типа WX

имеет регулировку по горизонтали до 6.2 мм, вертикали до 4 мм, прижим можно отрегулировать винтом до 1.8 мм (при необходимости прижим можно улучшить дополнительными втулками в месте крепления петли к коробке).

1. Регулировка по горизонтали происходит при помощи бокового винта, расположенного под декоративной накладкой на петле, которая крепится к двери. Вначале необходимо выкрутить винт, фиксирующий положение петли относительно «0» уровня.

Он расположен в теле петли и проходит параллельно полотну двери. Затем надо выкрутить винт, стопорящий внешний декоративный корпус петли, сместив который, можно получить доступ к регулировочному винту.

При его помощи можно сместить положение створки вправо или влево.

2. Регулировка прижима проходит на ответной части петли (закрепленной на дверной коробке). Необходимо снять декоративный колпачок с торца петли. Под ним можно увидеть эксцентрик с прорезями.

Для того чтобы освободить его, надо выкрутить стопорящий винт (он расположен сбоку в корпусе петли со стороны двери). Затем при помощи специально ключа, вставленного в прорези эксцентрика, надо развернуть его на необходимый угол и застопорить. Тем самым можно усилить или ослабить прижим.

Можно воспользоваться обычной пластиной или широкой плоской отверткой, но будет мешать регулировочный винт по вертикали. В таком случае его необходимо полностью выкрутить.

3. Регулировка по вертикали проходит при помощи винта, вкрученного в петле снизу, через прижимной регулировочный эксцентрик.

Особенности настройки разных моделей

Существует разные виды петель межкомнатных дверей. В зависимости от выбранного варианта технология их регулировки может иметь определенные особенности.

Бабочки

«Бабочка» — одна из разновидностей накладных неразъемных петель. Она подходит для дверей с небольшим весом. Свое название данная модель получила, благодаря сходству ее формы с крыльями бабочки. Профессионалы именуют такую петлю карточной.

Регулировка «бабочки» может производиться в разных плоскостях:

По горизонтали. Работа выполняется с помощью регулировочного винта. Следует немного ослабить его и выравнять дверь по уровню. Рекомендуется попеременно то ослаблять, то подтягивать винт, каждый раз проверяя полученный результат.
Вперед-назад. Нужно немного ослабить крепежный винт на накладной петле. Затем, подтягивая и ослабляя его, следует выравнять дверь.
По вертикали. Регулировка производится с помощью верхних и нижних винтов на установочной площадке.

Чтобы выполнить работу качественно и добиться необходимого результата, действия должны быть точными и аккуратными.

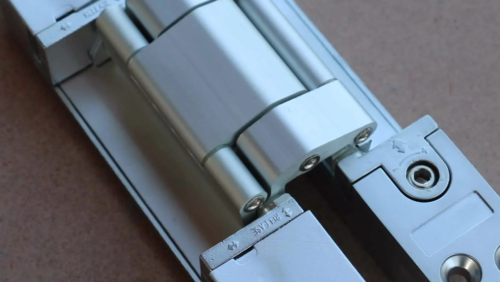

Скрытые

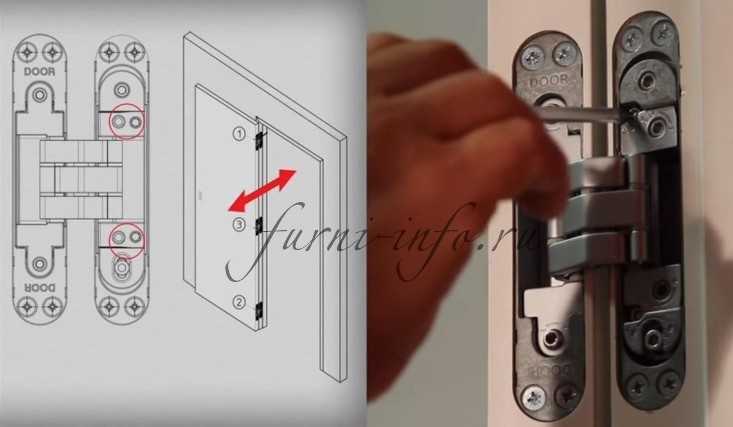

Регулировка скрытых петель межкомнатных дверей не требует демонтажа полотна. Если приступить к работе сразу после обнаружения неполадки, регулируемый зазор можно быстро восстановить до необходимого уровня.

Если отложить ремонт на более позднее время, полотно может сместиться или начать провисать. Устранить проблему в таком случае будет намного сложнее.

Работы проводятся одновременно в нескольких плоскостях.

Чтобы устранить неполадки, следует выполнить следующие действия:

Отрегулировать полотно по высоте, выставив определенный зазор внизу и одновременно выдержав его вверху.
Отрегулировать полотно по горизонтали, выравняв дверь относительно коробки.
Отрегулировать по прижиму, повернув регулировочный эксцентрик. В результате этого действия дверное полотно должно прижаться к коробке по всему периметру.

Регулировочный размер колеблется в диапазоне от 1 до 5 миллиметров в зависимости от производителя.

Врезные

Регулировка врезных петель производится только по направлению вперед-назад.

Для этого следует придерживаться следующего порядка действий:

Снять с петли все элементы декора.
Ослабить крепежные винты, расположенные на двух крайних петлях.
Выровнять положение двери по отношению к коробке.
Зафиксировать полотно, закрутив элементы крепления.

Если данный метод не принесет результатов, потребуется полная замена петель.

Петли с доводчиком

Регулировка петель с доводчиком производится в трех направлениях:

По вертикали — за счет ослабления элементов крепления, расположенных в боковых частях корпуса петли, и их выравнивания с последующей фиксацией.
По горизонтали — с помощью эксцентрика, размещенного в центральной части корпуса.
По глубине — посредством вращения специального винта, расположенного в пазу на корпусе.

На исправность межкомнатных дверей оказывают влияние множественные факторы. Они могут привести к возникновению проблем в работе конструкции. Если своевременно приступить к ремонту, в большинстве случаев поломку можно устранить собственными силами без дополнительных финансовых затрат. Для этого потребуется наличие минимального набора инструментов. Но иногда ремонт может не привести к нужному результату. В таких случаях требуется полная замена всего дверного блока. Чтобы дело не дошло до крайних мер, рекомендуется регулярно проводить профилактику его работы.

Виды

Скрытые петли можно классифицировать по нескольким критериям:

месту установки;
мощности;
типу открывания;
материалу изготовления;
функциональности;
наличия регулировки.

Место установки

Область применения скрытых петель большая. Они практически полностью закрывают проблему открывания дверей в мебели (этот вид фурнитуры рассматривается в отдельном материале), часто встречаются во входных дверях и иногда в межкомнатных. В последнем случае более широкому использованию этого вида фурнитуры мешают размеры коробки и полотна – тонкие, в результате чего невидимые петли нельзя установить.

Мощность

По мощности скрытые петли подразделяются на 4 вида:

облегченные – выдерживают нагрузку до 15 кг;
для легких дверей, в основном межкомнатных, чей вес не превышает 20 кг;
для входных дверей из дерева и ПВХ – способны удержать до 50 кг массы;
усиленные – предназначены для тяжелых металлических дверей весом до 300 кг. Если он больше, то устанавливается 3-4 скрытые петли, что позволяет более равномерно распределять нагрузку на элементы фурнитуры и значительно увеличить срок ее службы.

По способу открывания фурнитура может быть:

левая;
правая;
универсальная.

Материалу изготовления

Для изготовления скрытых петель используются:

легированная сталь – выдерживает серьезные нагрузки;

Скрытая петля из стали

латунь – наиболее распространена в жилищном строительстве – выдерживает вес полотна до 120 кг;

Латунная петля

алюминий;
высокопрочные сплавы, такие, как Цамак. Состоит из алюминия, магния, меди и цинка. Он безопасен для окружающих, имеет высочайшую прочность и износоустойчивость. Готовые изделия покрывают хромом, латунью или оставляют матовыми.

Петля из сплава Цамак

Функциональность

По этому критерию различают простые модели и с доводчиком. Последние появились в продаже недавно, после того как инженерам и технологам удалось в одной конструкции объединить петлю и воздушный амортизирующий механизм. Принцип работы последнего простой: при открытии двери газ сжимается, а затем медленно восстанавливает прежнюю плотность. На фото показано, как ее устанавливают.

Петля с доводчиком, спрятанным в дверном полотне

В ряде моделей используется другая система амортизации: пружина и масло.

Петли с доводчиком рассчитаны на деревянные, алюминиевые и пластиковые двери, вес которых не превышает 90 кг.

Регулировка

По приведенному признаку фурнитура может быть:

нерегулируемой – устанавливаются на стабильные, не склонные к деформации дверные коробки (старые здания, завершившие усадку);
регулируемой – позволяет изменить положение дверного полотна по отношению к коробке в двух или трех плоскостях. При этом процесс выполняется без снятия дверей с петель.

Дополнительные приспособления

Петля – простой по строению механизм, способный выполнять только одну функцию — вращение вокруг центральной оси. Этого достаточно, чтобы открыть люк, но мало, чтобы пользоваться им безопасно.

Петли для крышки люка в подвал

Люк в полу – потенциальный источник опасности. Теоретически он может не справиться с нагрузкой, захлопнуться, когда человек в подвале.

Если люк тяжелый, он может вырвать петли, распахнуться слишком широко и повредить стоящие позади стенку, мебель. Внутрь также могут залезть дети.

Чтобы избежать этих неприятностей, петли дополняют разными агрегатами.

Дополнение, фото:
Описание:

Электропривод для люка

Когда дверца люка очень тяжелая, справиться с ее поднятием могут не все. Петли дополняют приводами обычно на электрической тяге. Управление привода через кнопки и выключатели или пультом дистанционного управления. Стоит немалых денег, но надежное. Привод играет еще и роль ограничителя и фиксатора.

Газовые упоры

Газлифты — амортизаторы, доводчики, которые постоянно давят на крышку люка снизу. Облегчают открывание крышки, а при ее опускании сопротивляются движению, что позволяет захлопнуть люк плавно, без сильного удара

Важно! Любая тяжелая крышка должна оснащаться этим оборудованием, даже когда установлен электрический привод, которому не помешает помощь.Стоят газлифты дешево. Нужно выбрать их грузоподъемность и количество по массе крышки люка, иначе они могут не справиться с нагрузками.
Газлифты помогают предотвратить самопроизвольное закрытие люка, но только на них рассчитывать не стоит.

Ступенчатые фиксаторы

На тяжелые металлические люки устанавливают и такие фиксаторы

При открывании крышки механизм по щелчкам раскрывается, затем получает надежный упор на подвижную перемычку, которая за счет встроенного механизма может быть убрана, когда люк нужно затворить.

Винтовой фиксатор

Назначение, ка и у предыдущего, только работает он по-иному. Когда люк открыт, фиксирующий винт с удобной пластиковой головкой затягивается и зажимает направляющую пластину, чего хватает для подстраховки газлифта.

Петля для люка с фиксатором

В магазине есть и петли с фиксирующими механизмами. Не самое удобное решение, так как для фиксации приходится дотягиваться до петель.

Чтобы люк не открыли дети, которые например, могут найти пульт управления от электрического привода, крышку стоит дополнить замыкающим механизмом.

Регулировка и смазка дверных петель

Даже качественная фурнитура после длительной эксплуатации требует обслуживания. Вес полотна, некорректный монтаж, неправильно подобранные навесы – причины проседания двери и появления скрипа. Чтобы избавиться от проблем, необходимо периодически осуществлять ремонт дверных петель.

Скрытые петли

Установлены нерегулируемые навесы – придется их заменить. Регулируемая фурнитура подлежит коррекции с учетом провисания двери. Если наблюдается вертикальное смещение полотна необходимо в соответствующую сторону немного переместить навес:

при помощи шестигранного ключа сначала ослабляем крайние петли – верхнюю и нижнюю, далее остальные;
регулируем центральный винт – он определит возникшую ширину зазора;
после регулировки все винты затягиваем в обратной последовательности раскручиванию.

При необходимости приподнять полотно – отпустите немного верхний торцевой винт и после зажмите нижний. Опустить дверь – сделайте все наоборот.

Петли врезные

Регулировка обычных (простых) навесов допустима в одном направлении – назад-вперед. Для этого:

Снимаем с петель декоративные накладки.
Максимально ослабим винты крайних петель (2-х).
Выравниваем полотно по отношению к дверной коробке.
Фиксирование винтов в новом положении.

Если регулировка не помогла – придется заменить петли.

Петли опорные

Если в навес для металлической двери внедрен подшипник или опорный шарик – при помощи винта в верхней части фурнитуры производится корректировка:

При необходимости приподнять полотно – закручиваем максимально винт, добиваясь, чтобы он уперся в шарик.
Обязательно стоит очистить навесы от грязи и пыли.
Выверните винты и проведите смазку, капнув состав в отверстие, закрутите винты.

Накладные петли

Навесы для дверей из металлопластика могут регулироваться в двух и в трех плоскостях. Если перекос (по вертикали) составил меньше 5 мм – достаточно откорректировать положение регулировочного винта при помощи шестигранного ключа:

снимаем декоративную накладку;
приподнимаем или опускаем полотно, воздействуя на винт в нижнем торце (находится под отстегивающейся планкой);
ключом затягиваем крепление, опуская или приподнимая дверь.

Если регулировка дверных петель осуществляется на показатель меньше 2 мм – воздействуем на винт в верхней торцевой части петли. Если корректировка достигает 5 мм – снимаем дверь и часть навеса, которая крепится к коробке, регулируем под нужный показатель.

Прижим двери

Регулировка навесов выполняется не только по вертикали и горизонтали. Есть возможность изменить плотность прижима полотна к коробке:

на раме двери находим запорную цапфу – это маленький болт, выступающий из рамы, есть выемка под шестигранный ключ;
усиление прижима – поворачиваем цапфу, добиваясь, чтобы засечка двигалась в противоположном направлении от рамы;
ослабление прижима – цапфа проворачивается в сторону рамы.

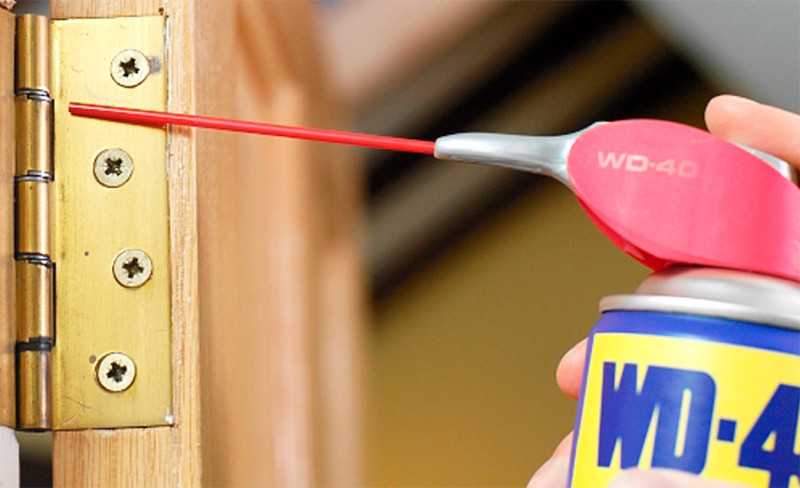

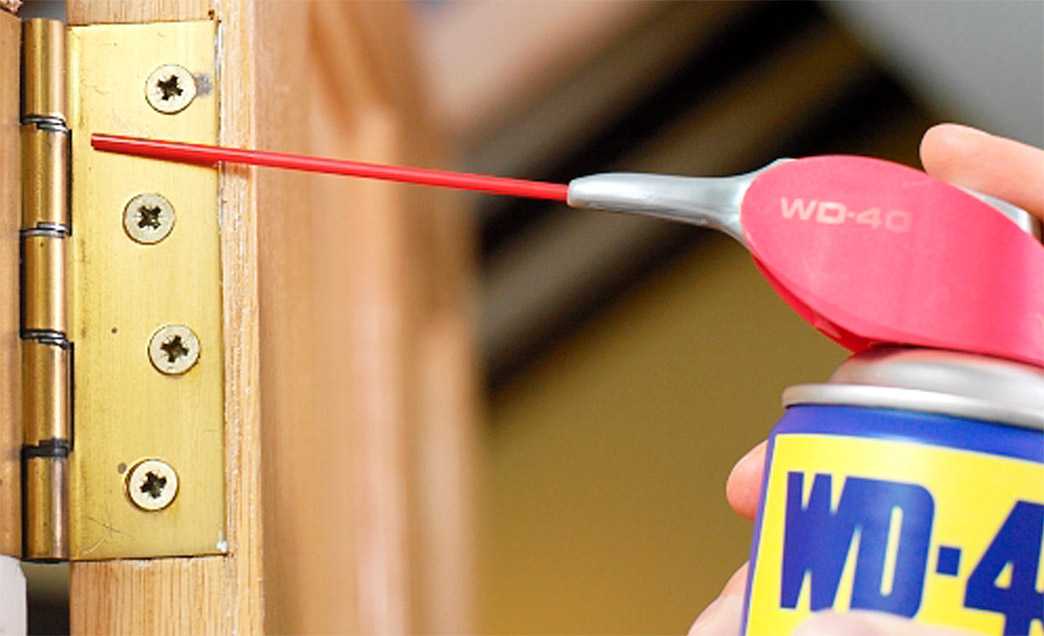

Смазка для дверных петель

Не стоит обрабатывать навесы животными и растительными жирами. Продукты на короткий срок избавят от проблемы посторонних звуков, но спровоцируют появление ржавчины.

Особенности обработки разных типов петель

Если установлен навес разборного типа, сначала снимите двери и тщательно устраните все загрязнения и ржавчину. Затем аккуратно достаньте стержень петли (вручную или плоскогубцами), который соединяет две части навеса. Наносим смазочный материал на стержень и всю внутреннюю поверхность петли.

Неразборные навесы – не нужно снимать дверь, используем только жидкую смазку, наносят на петлю.

Смазка разъемного навеса:

не обязательно снимать полотно;
распахните дверь максимально;
используя любой рычаг, приподнимите дверь;
все трущиеся элементы смазать при помощи тюбика с носиком, тщательно обрабатывая детали;
убрать рычаг и несколько раз открыть и закрыть полотно – необходимо, чтобы смазка равномерно распределилась.

Если установлены скрытые петли – ищем специальное отверстие для смазки, аккуратно капаем состав. Таковых нет – распределяем средство на все трущиеся элементы.

Чтобы фурнитура прослужила долго и не утратила технических характеристик – проводите регулярно профилактику. Корректируйте положение петель и тщательно их смазывайте.

голоса

Рейтинг статьи

Установка скрытых петель

Какие инструменты необходимы для работы

Чтобы в процессе работы не отвлекаться на посторонние факторы, рекомендуется сразу приготовить необходимые инструменты, оборудование и материалы, представленные далее:

Карандаш для разметки.
Линейка или строительная рулетка.
Шуруповерт и набор шурупов.
Дрель и фреза.
Строительный уровень.
Молоток и стамеска.

После того, как подготовили все указанные инструменты и положили их в рабочей зоне, можно приступать.

Разметка двери под установку петель

Перед разметкой вам следует определиться, какое именно количество скрытых петель будет установлено на дверь. Если створка имеет средний вес и состоит из дерева, можно использовать две петли, однако на тяжелую стальную дверь не лишним будет поставить три и даже четыре скрытые петли, чтобы снизить нагрузку на каждую из них в отдельности и продлить срок службы.

Размечаем створку

Процесс выподняется довольно просто:

Отметьте расстояние на дверной створке в 200-250 мм от верхнего и нижнего краев и поставьте в этих местах точки карандашом.
Далее разместите в этих точках центры скрытых петель и обведите их по контуру.
Если планируется установка третьей петли, она должна монтироваться строго посередине между двумя крайними, а четвертая – по центру относительно двух соседних.

Варианты правильной разметки под врезку скрытых петель

Следует помнить, что необходимо наметить два контура – внутренний для петли, внешний – для накладки.

Размечаем коробку

Это более сложная задача, правильное выполнение которой осуществляется следующим образом:

Поставьте дверное полотно в проем дверной коробки, и при помощи строительного уровня и деревянных колышков закрепите ее в строго параллельном коробке и перпендикулярном полу положении.
Наметьте на торце дверной коробке места для врезки петель напротив аналогичных, размещенных на створке двери.
Приложите скрытые петли в отмеченные точки и обведите. Дверь можно снять.

После того, как дверная коробка и створка были правильно размечены, можно смело брать в руки инструменты и приступать к врезке.

Фрезеровка

Первым делом надо подготовить небольшое углубление под накладку петли, которое следует сделать вручную при помощи стамески и молотка. Выемка выбивается аккуратными постукиваниями по внешнему контуру. Глубина будет зависеть от толщины петли, которую нужно измерить.

Далее проделываются специальные углубления для установки скрытых петель. Это операция проводится при помощи дрели и особой фрезерующей насадки. Перед формированием углублений тщательно замерьте высоту петли без накладки – именно такой глубины отверстия вам предстоит сделать в коробке.

Для этого включите дрель и аккуратными надавливающими движениями фрезеруйте торец двери строго по очерченному на предыдущем этапе внутреннему контуру. После достижения необходимой глубины переходите к следующему контуру и далее.

Формирование выемки под накладку по внешнему контуру

Углубления необходимо проделать не только в дверной створке, но и в коробке, аналогичным образом. На всю операцию при аккуратном выполнении у вас уйдет не более одного часа.

Прикручиваем петли

После того, как вырезали необходимо количество углублений, зачистите их внутренние поверхности от сучков, чтобы они не мешали установке. Непосредственная врезка скрытых петель осуществляется следующим образом:

Вставьте петлю в полученное углубление и прочно усадите ее в гнезде.
Шуруповертом просверлите отверстия под шурупы.
Вставьте в образованные отверстия шурупы и аккуратно затяните их, одновременно следя за тем, чтобы не возникал перекос – петля должна быть установлена ровно.
Повторите указанные выше шаги со всеми монтируемыми скрытыми петлями.

Установка петель на дверную коробку выполняется после того, как дверное полотно будет размещено и прочно закреплено в просвете коробки при помощи деревянных клиньев. Процесс крепления петель ничем не отличается от указанного выше.

После завершения установки необходима правильная регулировка скрытых петель. Поэтому давайте разберемся, как ее сделать.
