Как правильно разобрать дверную ручку

Разборка нажимных ручек

Чтобы разобрать ручку с нажимным механизмом потребуется отвертка, максимально подходящая для крепежных болтов.

Процесс разборки выполняется по следующей схеме:

1. на первом этапе необходимо снять декоративную накладку. Накладка может крепиться двумя способами:
   • при помощи резьбы. Для снятия элемента надо повернуть накладку несколько раз против часовой стрелки;
2. при помощи язычка-фиксатора. Чтобы снять накладку, потребуется острым инструментом отодвинуть язычок немного в любую сторону;

Если вследствие загрязнения или поломки накладка не отворачивается, то можно прибегнуть к помощи отвертки и молотка. Отвертка вставляется между накладкой и дверью. Удары молотка по ручке отвертки позволяют сдвинуть механизм с места и открутить его полностью.

1. на следующем этапе необходимо выкрутить болт, располагающийся внизу ручки. С помощью этого крепежного элемента производится фиксация самой ручки к механизму с защелкой;
2. под декоративной накладкой находятся два или три винта, фиксирующих основной механизм;

Элементы крепления нажимной ручки

1. после выкручивания всех крепежных элементов ручка свободно вытаскивается.

Демонтаж ручки с межкомнатной двери

Запорный механизм нажимной ручки снимается так же, как и ручки с поворотной системой.

Познакомившись с предложенными схемами разборки дверных ручек произвести ремонт устройства или замену можно без помощи специалиста. Для установки ручки можно руководствоваться приложенной к новому устройству инструкцией или выполнить все указанные в схемах действия в обратном порядке.

Конструкционные особенности

Стационарные ручки производятся без защелок и замков. Элементами крепления к дверному блоку являются винты или саморезы. Такие неподвижные конструкции носят декоративный характер, служат исключительно для движения двери. Они могут быть 1-сторонними или 2-сторонними разной формы, соединенные осевым элементом. Их устанавливают на межкомнатных или пластиковых балконных дверных блоках, редко — на входных.

Нажимные изделия представляют собой 2 рычага Г-образной формы, которые соединены стержнем, проходящим через дверной блок. В таком устройстве при повороте фалевый язычок входит во внутреннюю часть двери и запирает ее. С помощью элементов монтируются наружные и межкомнатные двери.

Главным преимуществом модели является ее надежность. Частота выхода из строя нажимных механизмов намного ниже, чем других.

Поворотный механизм чаще всего выполняют в форме шара или кнопки диаметром 50-60 мм с расположенным замком в центре круглой рукоятки. Замочная скважина может иметь 2-сторонний выход или 1-сторонний с помощью защелки. Дверь открывается простым поворотом. В такой фурнитуре также может находиться блокиратор открывания дверей. Поэтому их часто используют в дверных конструкциях санузлов и межкомнатных блоках, а также называют ручками-кнобами.

Они отличаются компактностью, простотой установки, невысокой ценой, но имеют такие недостатки, как малая прочность и недолговечность вследствие заклинивания запчастей внутри механизма.

Поворотные и нажимные изделия отличаются формой и способом открывания защелки.

Составные элементы механизма

Поворотные и нажимные дверные изделия для межкомнатных дверей имеют такие запчасти и детали:

• ручка;
• защелка;
• планка или розетка;
• декоративный фланец;
• крепежные детали;
• специальный ключ для отжима и снятия механизма.

Комплект дверной фурнитуры с замочной скважиной поставляется с ключами.

Что делать, если разболталась ручка межкомнатной двери

Одной из частых поломок ручки встречается ее разбалтывание. Если это произошло и, кажется, что она уже вот-вот отвалится, следует попробовать ее отремонтировать.

Если дверная ручка имеет непривлекательный внешний вид и она разболталась, то ее легче заменить

Есть три основных способа, как это сделать:

1. Если ручка фиксируется защелкой, то для укрепления первой следует намотать прочную нитку или кусочек ленты между дверцей и самой защелкой. Правда, это окажет кратковременный эффект и ручку все равно придется менять.
2. Если ручка идет, как полукруг, то крепится она всего-навсего парой болтиков. Для решения проблемы их нужно просто затянуть и все.
3. Если дверная фурнитура ставится посредством резьбы, то чтобы подтянуть ручку, нужно хорошо ее держать одной рукой, а второй затянуть изделие по часовой стрелке.

Как отремонтировать

Что делать в том случае, если ручка с замком в межкомнатной двери сломалась. Рассмотрим самые популярные способы устранения неполадок.

Часто замок или защелку заедает из-за того, что механизм давно не смазывали. Чтобы купировать данную причину, разберите изделие, и смажьте все видимые детали машинным маслом. Затем соберите устройство вновь: если причина была именно в смазке, ручка заработает. Эта процедура полезна еще и тем, что устраняет звуки, издаваемые защелкой при открывании-закрывании.

Иногда для устранения неисправности нужно подкрутить винты, чтобы скорректировать расположение деталей фурнитуры. Этот прием устраняет разболтанность устройства, и приводит все его элементы в правильное положение.

Проверьте, как действует пружина механизма. Очень часто неисправность именно этой детали приводит к заклиниванию замка.

На видео- как отремонтировать:

Если же неисправность невозможно устранить (бывает и такое), то логичным выходом будет приобретение новой ручки. Выбирайте изначально качественное изделие, чтобы необходимость ремонта не возникала максимально долгое время.

Причины разборки

Разбор дверных ручек – нечастая процедура, к которой прибегают в случае ослабленной, «расхлябанной» фурнитуры, требующей затянуть винты или устранить неполадку. Основными причинами разборки круглых ручек считаются:

• Выход изделия из строя вследствие неаккуратного обращения, окончания срока эксплуатации или отсутствия профилактических процедур (смазка механизма, подкручивание ослабленных винтов и саморезов);
• Заклинивание запорного механизма из-за не устраненного своевременно провисания дверного полотна или некачественная установка не по уровню;
• Смена изделия на новое более современное или больше подходящее по стилю помещению;
• Потертый, замятый, неказистый внешний вид, появляющийся в течении эксплуатационного срока, длительность которого зависит от качества материала и покрытия рукоятки;
• Монтаж новых межкомнатных дверей, в которые экономные хозяева устанавливают ручки в приличном состоянии со старых полотен.

Необходимые инструменты

Для разборки дверной ручки потребуется иметь под рукой определенный инструмент. Вне зависимости от ее типа, в ней могут быть какие-то скрытые элементы и части, которые не всегда можно вытащить при помощи обычных приспособлений.

По этой причине следует иметь под рукой следующий список инструментов:

• молоток;
• шуруповерт;
• дрель и набор сверл с коронкой;
• карандаш;
• шило;
• угольник.

Разборка поворотных ручек

Чтобы разобрать круглую ручку, необходимо подготовить:

• специальный ключ для ослабления стопорного штифта. Ключ поставляется в комплекте с ручкой. Если специальное устройство утрачено, то можно воспользоваться любым шестигранным ключом, подходящим по диаметру;
• отвертку.

Разборка ручки производится следующим образом:

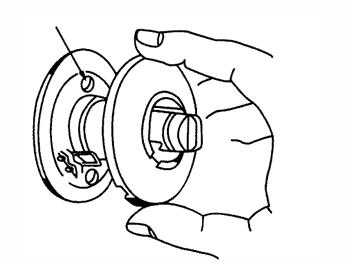

• на декоративной накладке необходимо найти отверстие для шестигранного ключа. Оно чаще всего располагается снизу или сбоку;
• в отверстие вставляется ключ и слегка нажимается. Таким способом происходит ослабление стопорного штифта;

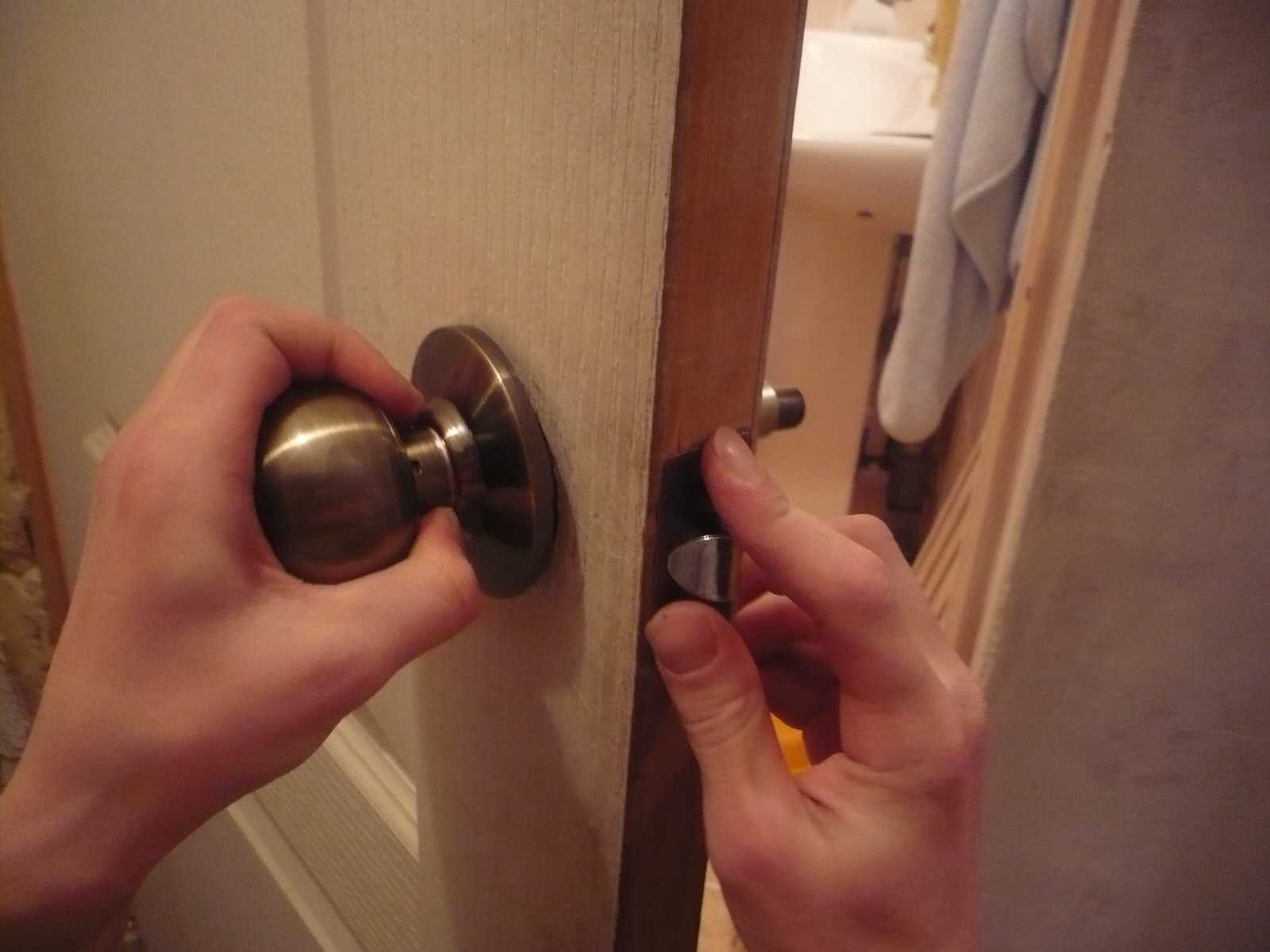

• другой рукой происходит снятие ручки. Для этого достаточно потянуть устройство на себя;

Процесс разборки поворотной ручки

на следующем этапе снимается декоративная накладка, закрывающая отверстие в дверном полотне;

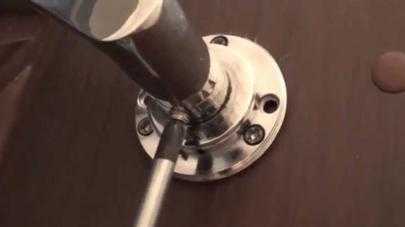

под накладкой располагаются крепежные болты, которые необходимо ослабить при помощи отвертки. После выполнения данной операции дверная ручка распадается на две части.

Место расположения крепежных элементов дверной ручки

Если необходимо произвести замену поворотной ручки, то потребуется вынуть и защелку. Для этого достаточно открутить крепежные винты, располагающиеся на торцевой части межкомнатной двери и фиксирующие соответствующий механизм.

Преимущества установки ручек-защёлок на межкомнатные двери в доме и офисе

Главное, что стоит отметить – это исключение сквозняков и безопасность детей во время самопроизвольного открытия полотна. Например, при открытии входной двери межкомнатные начинают «гулять», особенно если ещё и комнаты проветриваются, такая ситуация может навредить не только ребёнку, но и взрослому человеку.

На большинство входных дверей устанавливают нажимную ручку-защёлку

Также достоинством приобретения является сохранение тепла в комнате. Если помещение полностью изолировано, что обеспечивает ручка-защёлка, то комфортная температура дольше сохраняется. То же самое можно и отнести к жаркому периоду года, когда работает кондиционер: при плотном прилегании полотна к коробке климатической технике нужно меньше времени, чтобы обеспечить выбранный тепловой режим.

Ручки-защёлки изготавливаются из разных материалов, что подойдёт к дверному полотну как из дерева и металла, так и из стекла и ПВХ

Помимо этого, ручка-защёлка производится из разных материалов, что позволит подобрать фурнитуру к любой межкомнатной двери – это может быть металл, пластик, дерево или стекло. Цветовой диапазон изделий также разнообразен, а простота и надёжность конструкции позволит надолго забыть о замене этого элемента.

Разбор стационарной ручки

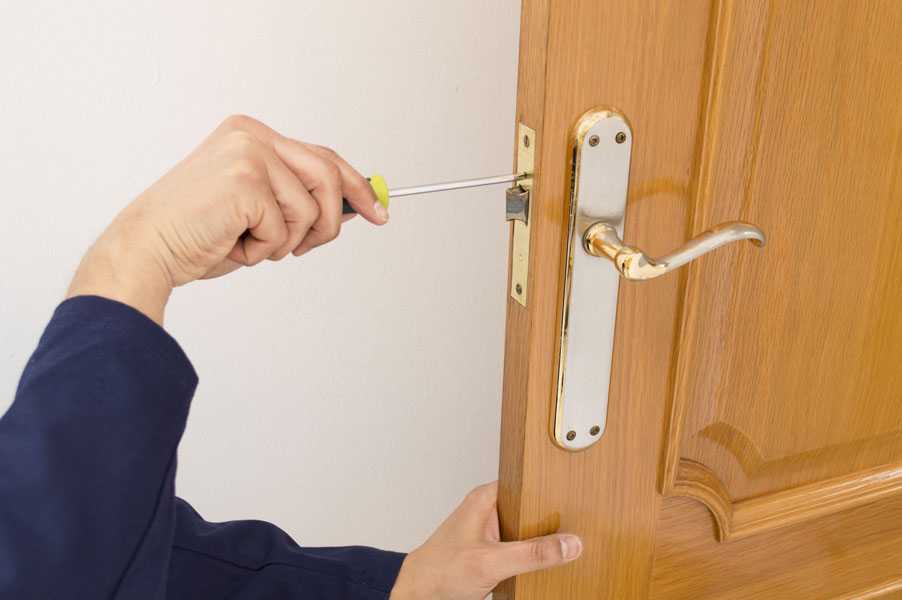

Если изделие зафиксировано саморезами, то достаточно открутить плоской отверткой шурупы и убрать фурнитуру. Провести осмотр на наличие повреждений. Если починить нельзя, то ее надо заменить.

При размещении изделия на общем стержне достаточно снять крепежный фрагмент с одной стороны. Вынимать конструкцию надо с обратной стороны. Наличие стержня в изделии проверяется ее прокручиванием против часовой стрелки с одновременным удержанием рукой с другой стороны. Если можно прокрутить, то она на стержне.

Стационарную ручку со встроенной защелкой можно снять отверткой, откручиванием винтов и снятием декоративной накладки.

Основные причины поломок

При эксплуатации дверей на работоспособность запорного механизма оказывают влияние основные и дополнительные факторы. К основным относятся:

1. частота эксплуатации;
2. прилагаемые усилия;
3. время использования.

В результате постоянных нагрузок происходит физический износ металла, что ведет к поломке пружины. Поскольку на межкомнатные замки производится более активное воздействие, чем на механизм входной двери, они выходят из строя чаще всего.

Этому способствует и неаккуратная эксплуатация, резкие движения, слишком сильное нажатие.

Часто причиной поломки «улитки» становится низкое качество материала, использованного для ее изготовления. Согласно техническим требованиям, производство металла для пружин выполняется из специальных сортов стали:

• углеродистой;
• легированной.

Специальные компоненты материала повышают прочность и долговечность металла. Но из-за желания снизить себестоимость изделий, производители замков для дверей используют недорогие аналоги нержавеющих сталей. Их эксплуатационные качества гораздо ниже, поэтому такие пружины чаще выходят из строя.

Несложный ремонт ручек межкомнатных дверей

Ручки межкомнатных дверей тоже имеют свойство ломаться. Причем, как правило, в самый неподходящий для этого момент. Но сильно переживать по этому поводу не нужно. Все вполне решаемо.

Чтобы снять ручку межкомнатных дверей для ремонта, зачастую достаточно применить отвертку

Итак, основные проблемы с ручками могут выглядеть так:

• Ручка заедает (иногда вместе с защелкой);
• Деталь вместе с замком просто расшаталась;
• Ручку заклинило, и она не убирается в свою исходную позицию.

Что же делать, если ручка сломалась? Все упирается в причину ее поломки. Кстати, заедать механизм может из-за отсутствия смазки. Для этого нужно просто разобрать деталь и тщательно смазать все ее элементы. Можно просто капнуть масло на ригель и несколько раз прокрутить рукоятку, чтобы распределить средство по всему устройству.

Если ручка разболталась, достаточно просто покрутить крепежные винты и отрегулировать положение ручки на дверном полотне.

Причиной застревания фурнитуры и ее «нежелание» возвращаться на свое место, может быть в соскочившей пружине. В таком случае ее нужно отрегулировать.

Инструменты для взлома двери в данном случае:

• Спица или отвертка;
• Кусок картона, пластика;
• Нож, карандаш, пилка для ногтей;
• Пилка от лобзика и плоскогубцы.

Одним или несколькими из этих предметов открывают дверь специалисты.

Если дверь закрыта на ключ, но имеет снизу проем, куда можно просунуть газету, то вскрыть дверь пара пустяков.

Подкладываем газету под область замка на полу, проталкиваем спицей ключ на газету, затаскиваем газету с ключом обратно.

Умельцы открывают двери скрепкой, крестообразной отверткой, самое главное не терять присутствия духа и пробовать различные предметы.

Если ручка с замком и ключ сломался, то открыть такую дверь будет сложнее. Можно попробовать повернуть ключ в дверях, если не получается, то попробуйте вытащить застрявший кусочек пилочкой от лобзика. Зубчики пилки должны быть расположены вверх, чтобы зацепить ключ.

Стеклоподъемник

Для опускных стекол 1 дверей применены одинаковые стеклоподъемники с тросовым приводом. Стекло-подъемники правой и левой дверей взаимозаменяемы, а передней и задней дверей — отличаются только длиной троса. Стекло-подъемник закреплен на двери тремя винтами, ввернутыми в корпус стеклоподъемника.

Трос стеклоподъемника закреплен на барабане 17 и в рабочем положении натянут в виде треугольника. Ось верхнего ролика 4 приклепана к усилителю внутренней панели двери.

Нижний ролик 14 закреплен в вилке 12, постоянно оттягиваемой вниз пружиной 11 для компенсации вытягивания троса. Для уменьшения трения троса о бортик ролика и обеспечения бесшумной работы крючок 10 вилки закреплеп в одной точке, вследствие чего плоскость вращения нижнего ролика 14 может отклоняться в соответствии с перемещением троса 16 по канавкам барабана 17 стеклоподъемника.

Трос и стекло перемещаются вращением барабана с помощью шестерни валика стеклоподъемника и зубчатого венца барабана 17.

Движение стекла вверх ограничивается упором стекла в верхний желобок, закрепленный на рамке двери. Движение стекла вниз ограничивается упором обоймы 8 стекла в резиновый буфер 15, вставленный в кронштейн и закрепленный на внутренней панели двери.

Стекла фиксируются в любом положении тормозной пружиной, помещенной внутри тормозной чашки стеклоподъемника. Правильность работы тормозной пружины проверяется величиной свободного хода ручки 18, который должен быть не более 35-мм по хорде для наконечника ручки. В связи с тем, что нормальная работа стеклоподъемника может быть обеспечена лишь при надлежащем натяжении троса, для крепления кронштейна 9 нижнего ролика к внутренней панели двери сделаны удлиненные отверстия, позволяющие устанавливать кронштейн в нужное положение. Трос 16 должен быть хорошо смазан. При ослаблении крепления кронштейна 9 трос может соскочить с роликов, и стеклоподъемник перестанет работать. В этом случае следует снять внутренние ручки и обивку двери, исправить положение троса на барабане и роликах, оттянуть кронштейн 9 вниз и закрепить его так, чтобы трос был натянут как струна.

Самостоятельный ремонт ручек входных дверей

После того, как стало понятно, какие бывают ручки и как их разбирать, можно поговорить о наиболее частных поломках. Например, ручка отломилась, заела или перестала нормально работать. Ремонт таких дверных деталей довольно несложен и зависит от степени повреждения.

Все материалы для ремонта ручек дверей продаются в специализированных или строительных магазинах

Основные причины поломки могут выглядеть так:

1. Ручка оторвалась или отвалилась, а ее крепление осталось на месте – в этом случае, скорее всего, слетело стопорное кольцо, которое находится в торце элемента. Это может произойти, если колечко лопается или разжимается. Чтобы проверить это, нужно снять крепежную планку с полотна. При этом кольцо или то, что от него осталось должно выпасть. Если кольцо осталось целым, то его можно чуть подогнуть, чтобы усилить зажим. После этого можно проверить – работает ли ручка. Если же кольцо развалилось, то, скорее всего, ручку придется менять, так как заменить такую деталь довольно сложно.
2. Если же после снятия планки крепежа выяснилось, что лопнул квадрат, а не кольцо, то тут все проще. Заменить его не проблема. Главное, подобрать качественное изделие. Желательно из стали, а не из силумина. Перед тем, как поставить квадрат на место, его нужно подровнять ножовкой или болгаркой до нужного размера, а торцы обработать напильником.
3. Не работает защелка – причина может быть в том, что слетел возвратный механизм язычка внутри запирающего устройства или длина штыря стала слишком мала. Чтобы это проверить, нужно снять крепежную планку и отверткой провернуть гнездо в замке. Если язычок работает – проблема в штыре. Можно купить новую деталь, а можно в торце ручки положить небольшие щепки или картонки, которые будут играть роль фиксатора и не дадут штырю сильно западать в торец или выпадать из замочного гнезда.
4. Если заклинила пружина и ручка не возвращается в исходное положение – придется снова снять планку и стопорное кольцо, чтобы добраться до пружины. Если она лопнула – можно ее заменить, если нет – то заново зафиксировать.
5. Если во время работы ручка скрипит – ее надо разобрать и смазать все металлические детали.

Так можно отремонтировать наиболее частые поломки дверных ручек. Ничего сложного здесь нет – все можно исправить.

Как снять ручку, которая представлена в виде большой накладки?

Бывает, что на входных дверях ставят ручки, которые выглядят как крупная накладка на дверь. Чтобы снять такой элемент, необходимо выполнить следующие действия:

1. По краям дверной накладки располагаются винты. Их необходимо открутить с помощью отвертки. Ручка должна сняться вместе с накладкой. Если с одной стороны двери открутить винты, то ручка снимется с каждой стороны.
2. Когда старая деталь удалена, то можно приступать к установке новой.

Снятие ручки — это достаточно легкий процесс. Если пошагово выполнять инструкцию, то не должно возникнуть проблем.

Установка новой ручки — также процесс несложный. Нужно выполнить все действия по снятию дверной ручки, только в обратном порядке. Важным нюансом в данном деле является выбор аналогичного изделия.

Профилактика

Но лучше всего не допускать поломки ручек и замков и постоянно проводить профилактику, снимать, смазывать осматривать расшатавшиеся детали. Иногда вылетевшие шурупы перекашивают ручку двери, и защелка встает не на место. Не хочется заниматься переделками, вызывайте мастера, или меняйте фурнитуру.

Возвратная пружина для дверной ручки играет в функционировании механизма важную роль, но в случае ее поломки можно легко подобрать подходящую деталь и выполнить замену.

Пружиной называют элемент механизма, который за счет деформации временно копит механическую энергию для ее последующей отдачи. Простая пружина представляет собой плавно изогнутую металлическую проволоку или полосу.

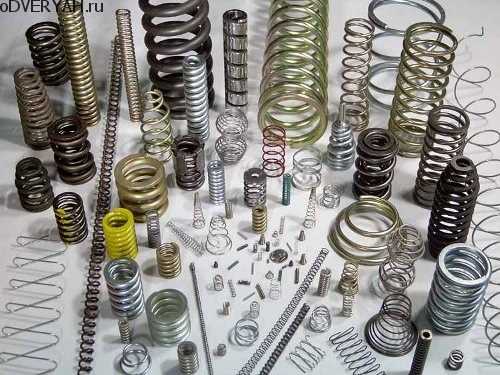

Пружины бывают винтовые (в форме цилиндра) и спиральные (плоской формы).

В механизмах применяют конические (для амортизаторов), пластинчатые (для рессор), тарельчатые и других видов. В некоторых устройствах металл заменяют газом или жидкостью.

Действуют эти элементы через сжатие, растяжение, кручение и изгибание. Они могут иметь постоянную и переменную жесткость. Для крепления к другим частям механизма концы загибают в виде петель или под прямым углом, чтобы получился упор.

Приспособления используются в самых разных механизмах, где требуется перемещение элементов без привода. В частности, эти детали вставляют в замки с металлическим рычагом ручки.

Возвратная пружина для дверных ручек относится к типу спиральных, накапливающих энергию за счет сжатия и отдающих ее при возвращении к исходной форме. Она еще называется «улиткой» из-за внешнего сходства с раковиной моллюска.

Профилактика поломок

Профилактика — лучшая тактика в стремлении сэкономить свои нервы и семейный бюджет. Гораздо проще время от времени предпринимать упреждающие действия, чем каждый раз выкидывать на ветер солидные суммы. Для того чтобы избежать систематических поломок механизмов дверных ручек существуют основные правила разумного поведения:

• Своевременное ТО. Совсем нетрудно установить определённый график сервисного обслуживания дверных ручек. Времени занимает немного, а польза огромная.
• Скупой платит дважды. Дешевизна — способ нажить впоследствии огромное количество финансовых проблем. Выбор следует делать в пользу качества, а не сомнительной скидки.
• Эксплуатируем правильно. Обращаться с изделием нужно аккуратно. Беречь от резких механических и термических воздействий. Убирать царапины и сколы по мере их появления.
• Замечаем тревожные сигналы. Как только, возникли подозрения на отклонения в работе того или иного механизма, нужно сразу же принять меры. Не дожидаться последствий, которые уже никак не исправить.

Благодаря простым действиям, нетрудно поддерживать дверные ручки в рабочем состоянии. Тем самым продлевая срок жизни конструкции на долгие и долгие годы.

Подводя итоги всему вышесказанному, нельзя не отметить тот факт, что отремонтировать ручку двери любой конструкции не составит большого труда. Для того чтобы процесс увенчался успехом достаточно нехитрого багажа базовых знаний об устройстве разного типа механизмов. Однако, если ещё и владеть приёмами профилактики поломок, можно минимизировать ремонтные работы, избежав дорогостоящих приобретений и напрасных трат.

Как отремонтировать ручку на входной двери?

Ремонт следует начинать с выяснения поломки. Часто встречается такая ситуация, когда ручка отпадает, а ее основание все еще находится в двери. В таком случае, скорее всего, повредилось или выпало из замка стопорное кольцо. Его несложно поставить на место, приложив определенные усилия. Ремонт дверной ручки входной двери проходит в следующем порядке:

С входной двери необходимо снять ручку, которая все еще на ней находится. Стопорное кольцо тоже должно быть на дверном полотне. Если оно не повредилось, то нужно соединить элементы ручки и поставить кольцо на прежнее место. После проведения таких действий нужно поставить на место ручку. Зачастую стопорное кольцо ломается, тогда возникает вопрос о приобретении нового замочного элемента. Такое решение принимается, когда кольцо погнулось. Встречается, что оно лопается. Бывает, что лопается квадрат, который находится внутри ручки. Такое встречается, когда производители экономят на этом элементе, делая его из непрочного материала. Когда он под воздействием нагрузок лопнул, то его придется однозначно менять
При покупке нового аксессуара стоит обратить внимание на стальные ручки для входных дверей. Можно сказать, что ремонт дверной ручки металлической двери проходит по аналогии с обычной
В первую очередь проверяют квадрат. Необходимо выяснить, в рабочем он состоянии или нет. У некоторых людей случается, что не закрывается защелка при рабочей ручке. Обычно такой дефект в работе механизма появляется, если квадрат сдвигается в сторону. В данном случае квадрат сделали коротким. Необходимо снять одну из ручек. Подойдет ручка с любой двери. После чего вытаскивают короткий квадрат. На место удаленного элемента ставят новый

Важно после завершения замены поставить все на свои места.

Новый квадрат можно найти на местном рынке. Обычно продают длинные модели, которые нужно подгонять под требуемый размер. Такого рода действия можно осуществить самому. Для этого понадобится болгарка. Если такого инструмента нет, то придется работать ножовкой по металлу.

Варианты, как сделать дверную ручку: ее типы и правила разборки

Прежде чем пытаться собрать ручку на металлической или любой другой входной двери, следует узнать ее внутреннее устройство.

Перед сборкой дверной ручки нужно понять предназначение ее конструкционных элементов

Итак, ручки могут быть двух типов:

• Нажимные – управляют защелкой замочного механизма;
• Поворотные – представлены в виде нобов с замком;
• Стационарные – просто помогают открывать двери.

Что касается третьего типа, то тут все просто. Если такие ручки ломаются, то их повреждения носят, как правило, механический характер. Это цельная конструкция, которую нельзя разобрать и поэтому проще заменить на новую.

Что касается остальных ручек, то разобрать их можно таким образом:

1. Начинается все с откручивания небольшого болтика, который находится снизу от ручки, ближе к полотну. Впрочем, полностью его раскручивать не нужно, так как он может легко выпасть и потеряться.
2. Далее снимается накладка, которая закрывает крепежные детали ручки. Раскручивать ее нужно против хождения часовой стрелки.
3. Все крепления ручки, до которых открывается доступ, как правило, могут отвинтиться с помощью обычной отвертки.
4. Если это необходимо, ручка снимается с квадрата и демонтируется.

Зная устройство ручки и как ее разобрать, можно спокойно определить причину поломки механизма и поменять нужные элементы.
