Сверление вертикальных ручек профилей
На этом этапе производится засверловка профиля ручки для его
сопряжения с горизонтальными соединителями и роликами. С этой целью в верхней
части профиля ручки на расстоянии 7 мм и в нижней части на
расстояниях 7 и 42 мм засверливаются по два отверстия. Первое
отверстие диаметром 5 мм делается сквозным, а наружное на 10 мм не
на всю глубину, чтобы можно было «утопить» головку винта или
самореза.
|
Рис. 3. Схема сверления ручки профиля сверху и снизу для сборки и крепления роликов и колёс |
Через отверстие на расстоянии 7 мм от верха профиля производится
соединение профиля ручки с верхним соединительным профилем и с
верхним роликом. Для соединения используется большой саморез (рис.
4).
|
Рис. 4. Соединение профиль ручки с верхним соединительным профилем и верхним роликом, используя большой саморез |
Через отверстие на расстоянии 7 мм от низа профиля производится
соединение профиля ручки с нижним роликом с помощью винта с
метрической резьбой, через отверстие на расстоянии 42 мм делается
соединение с нижним соединительным профилем с использованием опять
же большого самореза.
|
Рис. 5. Соединение профиль ручки с нижним колесом, используя винт с метрической резьбой |
Естественно, возникает вопрос»Почему
именно такие расстояния для сопряжения ручки с соединительными
профилями?» Для того, чтобы получить ответ, обратимся к сечениям верхнего и нижнего соединительных профилей
(рис. 6 и 7).
Чтобы определить точку сверления на верхней части профиля, от
высоты верхнего соединительного профиля (рис. 6) в 22 мм отнимаем
5+10 = 15 мм и получаем те самые 7 мм.
|
Рис. 6. Поперечное сечение верхнего соединительного профиля |
Чтобы определить точку сверления (рис. 7) на нижней части
профиля, от высоты нижнего соединительного профиля в 57 мм отнимаем
5+10 = 15 мм и получаем 42 мм, что указаны на рисунке 3.
|
Рис. 7. Поперечное сечение нижнего соединительного профиля |
Чтобы использовать схему,
|
Виды конструкций раздвижных дверей
Прежде чем купить раздвижные двери для гардеробной, стоит ознакомиться с существующими разновидностями. В зависимости от площади гардеробной, ширины проёма или личных предпочтений можно отдать предпочтение определённому варианту. Предлагаем познакомиться с наиболее популярными видами и их отличительными особенностями.
Конструктивные особенности системы зависят от места установки
Откатные двери для гардеробной
Перемещение створок откатных дверей для гардеробной осуществляется на роликах по рельсу, закреплённому над створками. К монтажу подобных систем предъявляются повышенные требования. Рельс должен монтироваться на прочную стену, которая сможет выдержать эксплуатационную нагрузку.
В состав дверной системы входит алюминиевый профиль и рама, роликовые механизмы и стопоры. Количество роликов выбирается индивидуально в зависимости от веса створок. Стопоры предотвращают сход дверей с направляющего рельса. К основным преимуществам откатных дверей относится:
- бесшумность работы. Шариковые подшипники и силиконовое покрытие на роликах позволяют предотвратить появление характерного шума;
- длительный срок службы. Повышенная жёсткость и достаточная прочность направляющего рельса позволяют обеспечить достаточную прочность дверной системы.
Откатные не создают шума в процессе эксплуатации
Раздвижные двери для шкафа-купе
Для движения створок в подобных конструкциях используются роликовые механизмы. Благодаря этому в процессе эксплуатации одно полотно заезжает за другое. Плавность хода раздвижной двери для шкафа-купе обеспечивается подшипниками, входящими в состав роликовых механизмов. Направляющие рельсы крепятся к потолку и полу.
При выборе подобной системы для гардеробной следует помнить, что нижний направляющий рельс будет исполнять роль порожка, что может доставить определённые неудобства в процессе эксплуатации. Внутри него будет постоянно скапливаться грязь и пыль, которые надо будет своевременно удалять, чтобы роликовый механизм функционировал исправно. Фото дверей-купе в гардеробную позволяют понять особенности данной конструкции.
Раздвижные двигаются по двум направляющим
Статья по теме:
Складные двери для гардеробной
Оптимальный вариант в условиях ограниченного пространства. В процессе эксплуатации складные двери для гардеробной собираются пополам, а потом сдвигаются в нужную сторону. Их основным преимуществом является эффектный внешний вид. Они способны стать оптимальным вариантом для помещения, оформленного в стиле минимализма.
Складные конструкции оптимальны в условиях ограниченного пространства
Раздвижные двери «гармошка»
В состав подобных систем входит несколько полотен, которые между собой соединяются при помощи торцевых петель. Это значительно усложняет самостоятельное изготовление раздвижной двери «гармошка». Монтаж подобных систем также стоит доверить специалистам.
Ширина полотен выбирается индивидуально
Во внимание берётся ширина проёма и габариты места, которое можно выделить под сложенную конструкцию. Направляющие монтируются на пол и потолок. «Гармошка» включает несколько полотен
«Гармошка» включает несколько полотен
Рото-двери
Основой рото-дверей является поворотный механизм. Благодаря его наличию створка двери вращается вокруг своей оси, открываясь в любом направлении. Для запирания такой двери практически не используется механический замок с языком. Предпочтительным вариантом является магнитная система, позволяющая зафиксировать створку в нужном положении.
Рото-двери открываются в обоих направлениях
Реечные двери для гардеробной
Подобные конструкции являются оптимальным вариантом для глухих помещений. Реечные двери для гардеробной обеспечивают свободную циркуляцию воздуха. В результате формируется оптимальный микроклимат для хранения вещей.
Полотна могут иметь различный внешний вид. Рейки могут располагаться не только горизонтально или вертикально, но и под углом. При желании можно сформировать рисунок. Для изготовления реечных изделий для гардеробной используется преимущественно сосновый брус, который для придания желаемого внешнего вида сверху лакируется.
С реечными раздвижными дверями поддерживать микроклимат несложно
Из чего состоят двери для шкафа купе
Скользящая система обычно состоит из этих компонентов:
- дверная коробка (боковые стойки + горизонтальные полосы);
- Наполнитель — дверное полотно;
- нижний и верхний ролики;
- Мазок ленты;
- Путеводители.
Для лучшего понимания терминов и всего процесса сборки вы найдете подробное описание каждого компонента в таблице.
| дверная рама | |
| Боковые стойки | Стойки из дюралюминия имеют продольные щели, в которые вставляется лента. С внешней стороны профиль выполнен в форме кривой, которая действует как ручка. Сечение стоек может варьироваться, но все они скрывают продольный паз с изгибом. Некоторые боковые полосы выполнены сплошными, а отдельные ручки в виде фасонных пластин прикреплены к ним посередине. |
| Перекладины | Поперечные балки соединяют вертикальные стойки в единую конструкцию — раму. Внутри нижней поперечной балки установлена пара вертикальных роликов. Секция горизонтальной перекладины и высота боковых стенок полностью скрывают ролики. |
| Если начинка состоит из нескольких частей, то центральные планки вставляются в рамку. Они имеют двусторонние щели, в которые помещаются верхний и нижний листы. Узнайте больше о профилях для вашего гардероба. Заслуживают внимания продукты австрийской компании Stern. | |
| Клейкая лента | Вытянутая лента на самоклеющейся основе (также называемая шлегелем) предназначена для выполнения двух функций. Мягкая текстура полоски гасит звук двери, прилегающей к боковой стенке корпуса. Штабель отсекает попадание пыли внутрь шифороба. На стойках, с внешней стороны рамы, сделаны вертикальные пазы для демпфирующей планки. |
| Дверная коробка может быть сконструирована так же, как и оконная коробка из деревянной балки. В ней, как и в металлической раме, сделайте продольные пазы по внутреннему периметру рамы с маршрутизатором. Ширина щелей должна быть равна толщине заполняющего листа. | |
| Путеводительные треки | У них другое поперечное сечение. В поперечном сечении обе планки напоминают букву «S». Нижний рельс выполнен с низкими канавками в продольном направлении. Этого достаточно, чтобы предотвратить боковое движение колес. Верхняя шина имеет высокие боковины (40 мм) для предотвращения опрокидывания верхних роликов, а вместе с ними и всего ворота. Подробнее о слайдах для шкафов здесь |
| Заполнение дверного полотна | |
| Зеркало | Зеркальные двери шкафов создают красивый мебельный фасад, визуально расширяют пространство и улучшают освещение помещения. Вы можете использовать бесцветные и цветные зеркала в серебристом, бронзовом, матовом и различных цветах. Их задняя сторона покрыта пленкой, которая удерживает осколки в случае разрушения обивки двери.
Для украшения зеркал используются три техники:
|
| МДФ и ДСП | МДФ может использоваться для заполнения целых раздвижных систем. Для дверей отсеков используйте плиты толщиной от 6 до 10 мм. Их поверхность может быть выгравирована лазером с красивыми узорами. Материал также ламинируется ПВХ-пленкой, окрашенной узорами.
Ламинированная ДСП дешевле, чем МДФ. На рынке строительных материалов можно найти ламинированные ДСП с матовыми и глянцевыми фасадами, имитирующими кожу и мелкие породы дерева. |
| Ламинат | Ламинированные паркетные рейки могут полностью заменить дорогостоящий материал для заполнения раздвижных дверей. Он доступен в светлых и темных оттенках, имитирующих ценные породы дерева. Паркет толщиной 10 мм идеально сочетается с алюминиевой дверной коробкой. |
| Фанера | Используйте ламинированную фанеру для сборки фасада по бюджету. Материал можно легко распилить и распилить лобзиком. Наполнение может быть однородным или комбинированным. Вы можете вставить фрагменты правильной геометрической формы или сделать фасонное сочетание МДФ или ламинированной ДСП с зеркалом. Алюминиевые профили имеют пазы шириной 10 мм. Если пломбировочный материал имеет меньшую толщину, чем этот размер, необходимо будет установить уплотнение. |
| Верхний и нижний ролики | |
| Нижние ролики | Крепится саморезами с обеих сторон внутри горизонтального профиля дверной коробки. Колеса изготовлены из полимера, который обеспечивает бесшумное движение двери. Сборки скольжения выполнены таким образом, что при установке ворот они прижимаются к нижней планке на пружинах. Это позволяет вставлять верхнюю часть рамы в дорожку. |
| Верхние ролики | Устанавливается на стойках рамы с обеих сторон двери. В отличие от нижних колес, колеса вращаются горизонтально и полностью скрыты высоким профилем поперечины. |
Механизм и девайсы

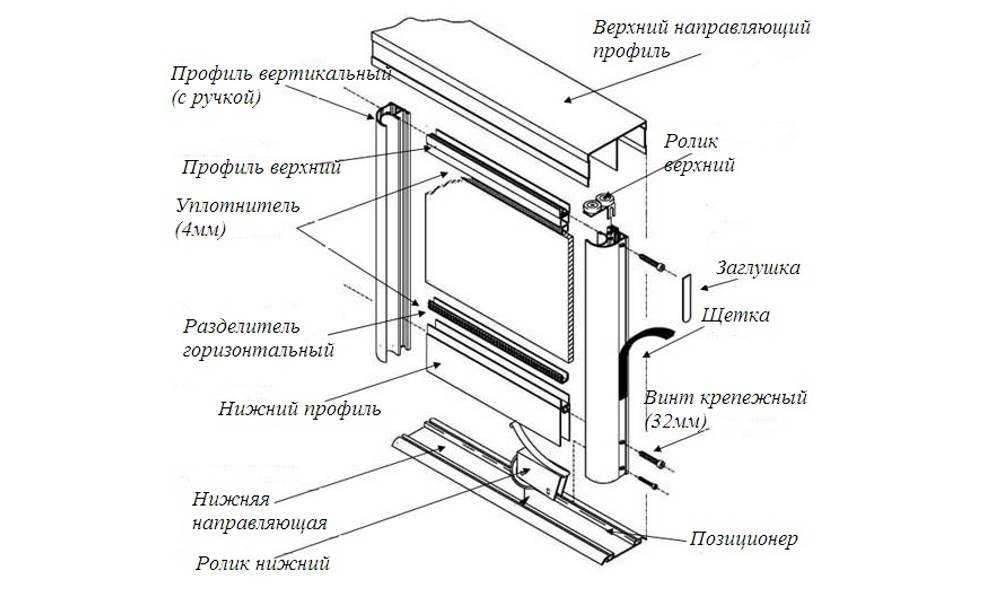

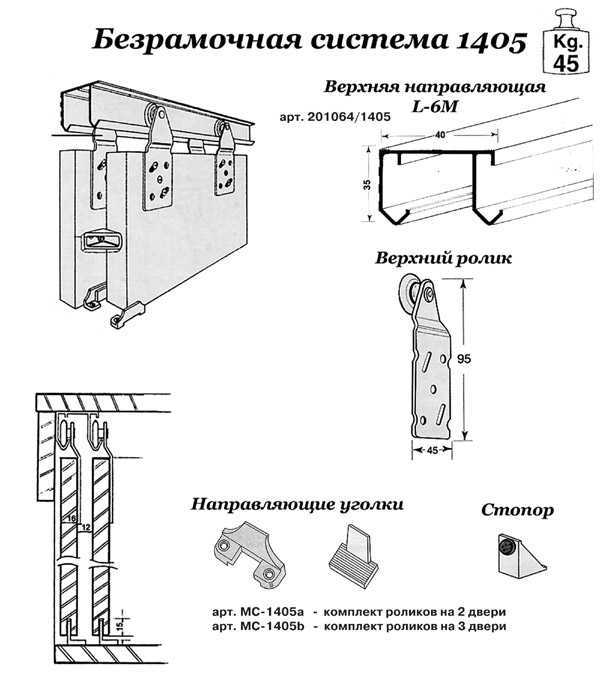

Механизм для раздвижения дверей состоит из последующих деталей:
- верхняя направляющая — вдоль нее движется полотно;
- нижняя направляющая — предутверждает качение двери;
- ролики на каретке — обеспечивают движение створки;
- монтажные пластинки для установки роликов — их форма и размер должны соответствовать толщине полотна;
- нижний ролик;
- стопоры — ограничивают ход створки.
Если у двери две створки, кроме обыденного механизма может быть внедрение телескопического. Полотна двери с обычным механизмом устанавливают в одну линию. Телескопические двери имеют створки, установленные параллельно друг дружке. Они могут двигаться в различные стороны либо задвигаются в одну и ту же стенку.
Можно приобрести и установить механизм с синхронизатором. При отодвигании одной из створок 2-ая будет синхронно двигаться автоматом.
Очередное полезное дополнение, которое можно установить на раздвижные перегородки — доводчик. Он обеспечит плавное открывание и закрывание полотна. Отодвинув либо задвинув дверь наполовину, можно отпустить ее. Она сама окончит движение в подходящую сторону.
Для комфортного выдвижения полотна из стенки можно установить отталкиватель (механизм Push-to-open) для раздвижных дверей. При легком нажатии на торец двери, задвинутой в перегородку, она пружинит и автоматом выдвигается.
Для беспрепятственного задвижения двери в гипсокартонную перегородку на полотно устанавливают ручки особенной формы. Они утапливаются вглубь створки. В продаже есть огромное количество вариантов таких ручек: круглые, округлые, прямоугольные, квадратные и другие.
Двери для шкафа-купе своими руками
Работы будут продолжаться без задержки и паузы, если все необходимое будет подготовлено заранее. И в этом случае мастер не может обойтись без инструментов. Обязательный набор включает в себя:
- молоток (резиновый молоток);
- дрель, металлические долота;
- наждачная бумага, папка;
- Пробойник для крепления профилей к массивным стенам;
- линейка, угол, линия отвеса, уровень (обычный или лазерный);
- Ножовочная пила по металлу или электрическая ножовка с ножовочным полотном из алюминия;
- набор отверток или шуруповёртов с битами (стандартный и шестигранный);
- ручную дисковую пилу или электрический лобзик, если вы решите сделать дверные вставки самостоятельно.
Угловые шлифовальные машины и алюминий не совместимы. Резка шлифовальной машиной неизбежно приведет к перегреву и разрушению структуры защитного покрытия металла. Есть альтернатива «работе руками». Вы можете взять простой выход и заказать резку профиля у компании, продающей раздвижные системы.
Наполнение
После этой подготовки приступайте к сборке наполнителей. Чаще всего вы заказываете дверной наполнитель. Однако, секции могут быть сделаны собственными руками. В этом случае работа должна быть выполнена безукоризненно. Чрезвычайно важна точность маркировки, соблюдение прямых углов, равномерность резки. В противном случае не будет никакой гарантии, что элементы подойдут к готовой раме. Неправильно вырезанные заготовки могут деформировать его. Еще одним необходимым шагом является снятие фаски (глубина и ширина — 2-3 мм).
Если конструкция включает в себя стеклянные или зеркальные части, сначала поместите резиновый уплотнитель по периметру. Его помещают, вдавливая палец в конец элемента. Концы герметика располагаются друг напротив друга, не оставляя накладок. Чтобы избежать травм в случае поломки элемента, защита приклеена к задней стороне зеркала. Для этой роли подойдет обычный самоклеящийся фильм. Дверь, состоящая из нескольких фрагментов, собирается с помощью пересекающихся профилей.
Иногда могут потребоваться значительные усилия, чтобы вставить обивку. В таких случаях материал, который не будет выходить, заставляют стучать по задней части руки или легкими, осторожными ударами резиновым молотком. После сборки створки последние профили лезвий устанавливаются одинаково сверху и снизу.
Обрамление
Затем перейдите к установке боковых профилей. Действия здесь аналогичны предыдущим: сначала заполнение аккуратно вставляется в канавку, с помощью рук или инструментов, затем секция толкается до упора, не допуская малейшего смещения. После сборки рама затягивается с помощью крепежа.
Начните с верхней части створок. Вставьте крепежи в просверленное отверстие, затяните соединение шестигранным ключом. Вставить верхние ролики между профильной перемычкой и головкой винта. Затем затягивается винт. Действуйте таким же образом на другой стороне листа.
На каком этапе ремонта устанавливается дверь пенал?
В дверную кассету устанавливается большинство дверей из нашего каталога. У каждой двери указаны возможные способы установки данной двери. В качестве раздвижной двери не подойдут двери с притвором (кромка дверного полотна с выступающей четвертью) и двери с багетом или другими выступами элементами на полотне.
1. Дверное полотно не полностью скрываются в нише кассеты и выступают на 70 мм из нее. Минус такого способа в том, что сужается дверной проход. К примеру, если установить двери шириной 800 мм, то свободный дверной проем будет 730 мм. Но эта выступающая часть двери нужна для того, чтобы оставался доступ к ручке.
2. Дверное полотно полностью скрываются в нише стены
Такой способ установки применяется тогда, когда важно, чтобы дверное полотно полностью скрывалось в нише и не загораживало проем. Для того, чтобы выдвинуть дверь из ниши в торец полотна врезается круглая ручка-зацеп
Чтобы достать полотно из ниши, нужно одним пальцем зацепиться за эту ручку. Сделать это не просто, особенно с длинными ногтями, т.к. полотно в крайнем открытом положении фиксируется.
Еще нужно учесть, что не все дверные полотна подойдут для второго способа установки. У погонажных дверей с торцов открытое стекло или тонкая филенка. По этой причине ролики к полотну могут крепиться только по краям полотна в толстые царги. Полное задвигание дверного полотна в нише стены достигается путем крепления одного из роликов ближе к центру полотна. Не у всех моделей дверей это возможно.
Решение об установке двери пенал должно приниматься перед началом ремонта
Особенно важно, если у вас нет подходящего дверного проема и его нужно подготовить – расширить стандартный проем или построить фальщ-стену. Купить кассету для дверей пенал и установить ее нужно также в начале ремонта в процессе черновых работ на этапе выравнивания стен
Таким образом, двери пенал устанавливаются в два этапа. В начале ремонта устанавливается дверная кассета, а лишь в конце ремонта, после окончания чистовой отделки, устанавливаются дверное полотно, и облагораживается дверной проем.
Собрать и установить кассету очень просто, не сложнее чем мебель из Икеи. Подробная инструкция и простота конструкции кассеты позволит сделать это любому. Главное установить кассету ровно. Более сложный процесс – это установка дверного полотна и облагораживание проема.
Межкомнатные двери в стену могут задвигаться по разному. Существует 7 видов дверных кассет (пеналов), каждая из которых позволяет реализовать оригинальное решение для дверей пенал.
Стандартная дверная кассета для стен толщиной не менее 100 мм. Могут быть как для одностворчатой, так и для двустворчатой двери.
Это пенал, позволяющий в той же стене, в которой он установлен, расположить светильники, выключатели, термостаты, телефонные розетки и т.п., делая их монтаж удобным и функциональным. Пенал может быть как для одностворчатой двери, так и для двустворчатой.
Пенал позволяет поместить двустворчатую раздвижную дверь в одну стену, значительно экономя пространство. Это решение применяется в том случае, если технически пенал можно установить только с одной стороны дверного проема. На дверные проемы шириной до 4,7 метра можно установить двустворчатый пенал, а точнее будет четырехстворчатый – по два полотна с каждой стороны.
Радиусный пенал
Пенал для раздвижной скругленной двери. Эта оригинальная модель позволяет по-новому интерпретировать представление об интерьере. Также может быть как одностворчатый вариант, так и двустворчатый.
Две параллельные двери в одном пенале раздвигающиеся в противоположных направлениях. Такой пенал идеально подходит для двух параллельных дверей с небольшим простенком между ними в коридорах и холлах, ванная и туалет, что позволяет поместить две раздвижные двери в одну стену, значительно экономя пространство.
Полупенал
Пенал для секционной двери, состоящей из раздвижной и распашной частей. Идеально подходит для тесных помещений. Также может быть как одностворчатым, так и двустворчатым.
КУПИТЬ ДВЕРИ ПЕНАЛ {amp}gt;{amp}gt;{amp}gt;
Монтаж двери
Сначала потребуется установить полотно находящееся дальше фасадного. Оно заводится в торец крышки шкафа и дальний паз. Дверцу нужно поднять и прижать подпружиненный ролик, находящийся в нижней части. Полотно вставляется в дальнюю канавку. Тоже проделать со вторым.
Отрегулировать положение дверных полотен и подкрутить ключом-шестигранником роликовые винты. Чтобы опустить угол-винт колесика скручивается против часовой стрелки, приподнять — в обратную сторону. Нужно проконтролировать, чтобы полотна плотно прилегали к боковой стенке, а при движении не было звуков скрипа или затирания.
Монтаж конструкции
Перед началом установки пенала, нужно определить ширину дверного отверстия, которая зависит от типа дверей-купе. Конструкции с одной створкой принято устанавливать в небольших по площади спальнях, кухнях и санузлах. Блок из нескольких створок идеально вписывается в просторные помещения. Они состоят из двух совмещенных одностворчатых систем.
Этапы монтажных работ:
- Определение типа стены (несущая/ненесущая), проверка на наличие внутренней проводки, труб.
- Выбор типа раздвижного механизма (рельсы с двух торцов или только верхний тип крепления).
- Установка конструкции внутрь либо вдоль перегородки.
- Закрытие пенала с последующей маскировкой зоны монтажа.
Важный нюанс! Установка кассет возможна только после завершения чистовых работ поверхности пола с учетом толщины будущего покрытия.
Установка конструкции

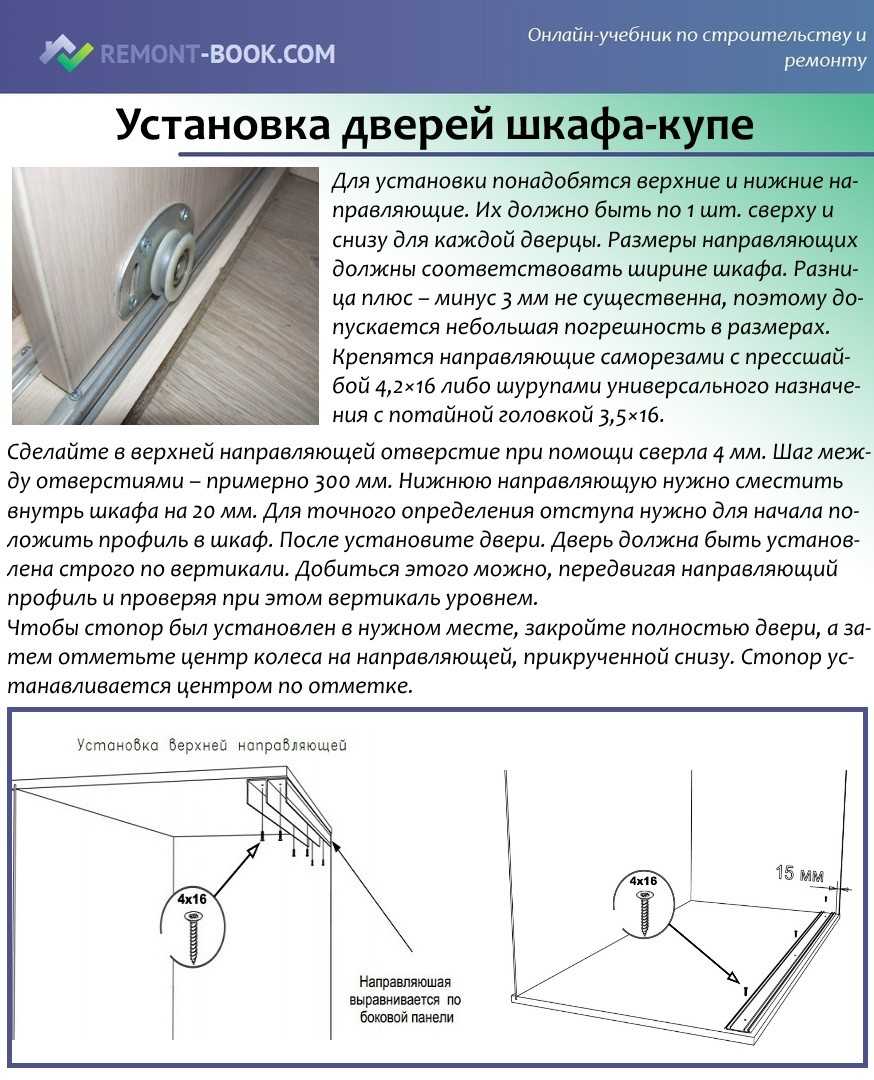

Раздвижной механизм при покупке, в большинстве случаев, комплектуется подробной инструкцией по монтажу. Принципы сборки подобных механизмов у разных производителей могут незначительно отличаться.
Монтаж деревянного бруса
Изначально установка двери системы купе, производящаяся своими руками, требует, как можно узнать из видео на нашем сайте, произведения некоторых замеров и расчетов. Необходимо, вертикально приставив дверное полотно к проему, произвести простым карандашом на стене разметку линии верха. Отмерив от нее 6-7 см вверх и выставив уровень, необходимо горизонтально прочертить полосу. Ориентируясь по прочерченной линии, при помощи анкеров, производится монтаж деревянного бруска.
Планку необходимо закрепить на стене таким образом, чтобы одна ее половина находилась непосредственно над проемом, начинаясь от обрамляющей рамы, а другая – со стороны, в которую будет открываться дверь. Такой способ монтажа необходим для полного закрытия и открытия дверного механизма.
Направляющая рельса
К нижней торцовой части бруса, на расстоянии в 15-20 см друг от друга сверлятся отверстия. С их помощью к деревянному брусу крепится металлический направляющий рельс
Важно закрепить рельсу таким образом, чтобы расстояние между ней и стеной, позволяло свободно перемещать дверь
Для установки дверей купе, прячущихся в стену при открытии, необходимо соорудить специальную примыкающую к основной стене гипсокартонную конструкцию. Такой прием способен визуально увеличить размеры помещения.
После монтажа, в направляющую рельсу вводятся роликовые каретки для проверки свободы хода механизма. После успешной проверки торцы рельсы необходимо закрыть резиновыми амортизаторами. Дальнейшие монтажные мероприятия напрямую зависят от вида устанавливаемой двери.
Монтаж двери с дополнительным нижним креплением
В случае установки двери купе с дополнительными креплениями снизу, возможно постепенное повреждение полового покрытия. Однако такая конструкция более надежна в ходе эксплуатации. Имеется несколько способов монтажа нижнего крепления двери купе:
- В область нижнего торца полотна двери, устанавливается профиль П-образного типа или две тонких рейки, монтирующихся строго параллельно друг другу;
- Укладка паза в торцевой части для направляющей рейки или роликового механизма;
- Установка металлической направляющей рейки по всей ширине дверного проема на полу. Такой вариант используется крайне редко, поскольку в результате образуется порог.
В случае, когда установка дверей купе производится с созданием порога, необходимо осуществить крепеж профиля или пазов для нижних роликов. Пазы изготавливаются при помощи стамески или фрезерного станка. Углубление и ширина паза должны быть несколько больше высоты нижнего направляющего механизма и его ширины.
Профиль для нижнего крепления дверей.
На верхнюю торцевую часть двери крепятся скобы, при помощи которых поверхность будет соединяться с роликовым механизмом. Для точной установки нижней направляющей рельсы, необходимо временно прикрепив каретки к полотну, отвести дверь в крайнее открытое положение. После, сняв дверь, при помощи отвеса зафиксировать нижнюю рельсу.
Монтаж дверного полотна
Когда вся конструкция уже готова, необходимо зацепить нижним пазом полотна двери направляющую рельсу. После этого, дверь закрепляется на роликах. Используя уровень, необходимо подкручивать регулировочные болты до строгой вертикальной позиции полотна двери. При отсутствии помощника, способного поднимать и держать полотно, при установке дверей купе можно подкладывать под нее подручные средства.
https://youtube.com/watch?v=x0EwKSCvqiY
Правильно смонтированная конструкция при использовании не производит шума. Однако, при имеющихся в доме маленьких детях или взрослых, остро реагирующих даже на практически незаметные раздражители, рекомендуется установка резиновой прокладки на верхнюю направляющую рейку. Прокладку можно приобрести в магазине или изготовить самостоятельно из камеры колеса автомобиля или иного, схожего по свойствам предмета.
Установка доборов и фурнитуры
После завершения установки дверей купе, необходимо в стороне от коробки закрепить на стене стойку, в которую будет упираться дверное полотно при полном закрытии. Точно такая же стойка будет монтироваться с противоположной стороны, в зоне полного открытия. Крепежные элементы закрываются при помощи элементов доборов.
Установка фурнитуры производится в последнюю очередь. Наличники и ручки крепятся к плоскости двери при помощи специальной клеевой смеси или фиксируются финишными гвоздями в области стоек либо верхнего бруса.
