Особенности установки магнитно-герконовых датчиков

Виды электронных замков

Эти устройства предназначены для предотвращения или ограничения входа в помещение. Доступ осуществляется на основе сигналов, получаемых от различных устройств (считывателей магнитных карт, наборной клавиатуры, биометрических датчиков и др). Электронные запоры, имеющие разные исполнительные механизмы, бывают:

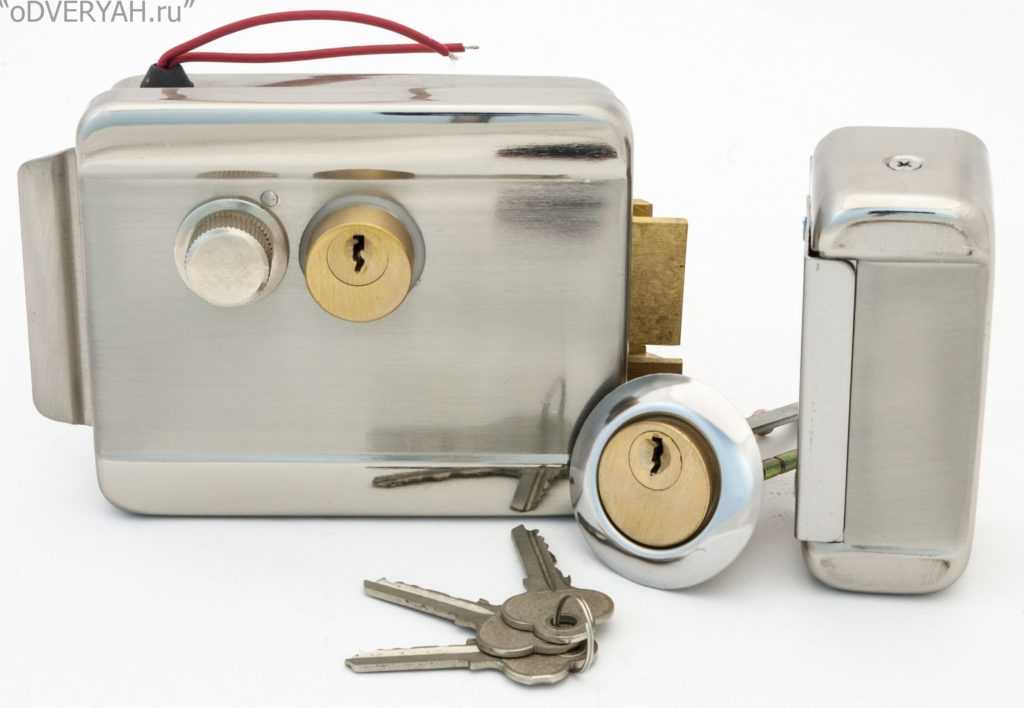

1. Электромеханические — разновидность электрического запора, принцип работы которого основан на механическом воздействии на запирающие ригели.
2. Электромагнитные. Работа основана на реакции электромагнита и ответной планки, имеющей большую магнитную проницаемость.

По типу применяемых ключей замки бывают

• с металлическим ключом (ключ-таблетка);

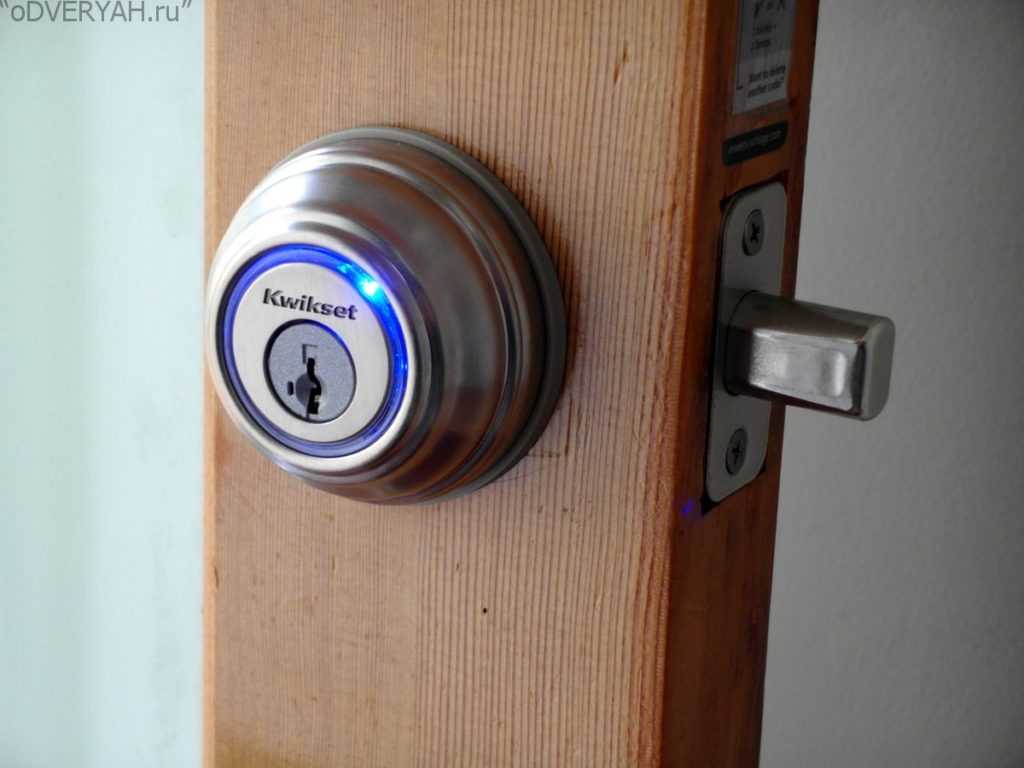

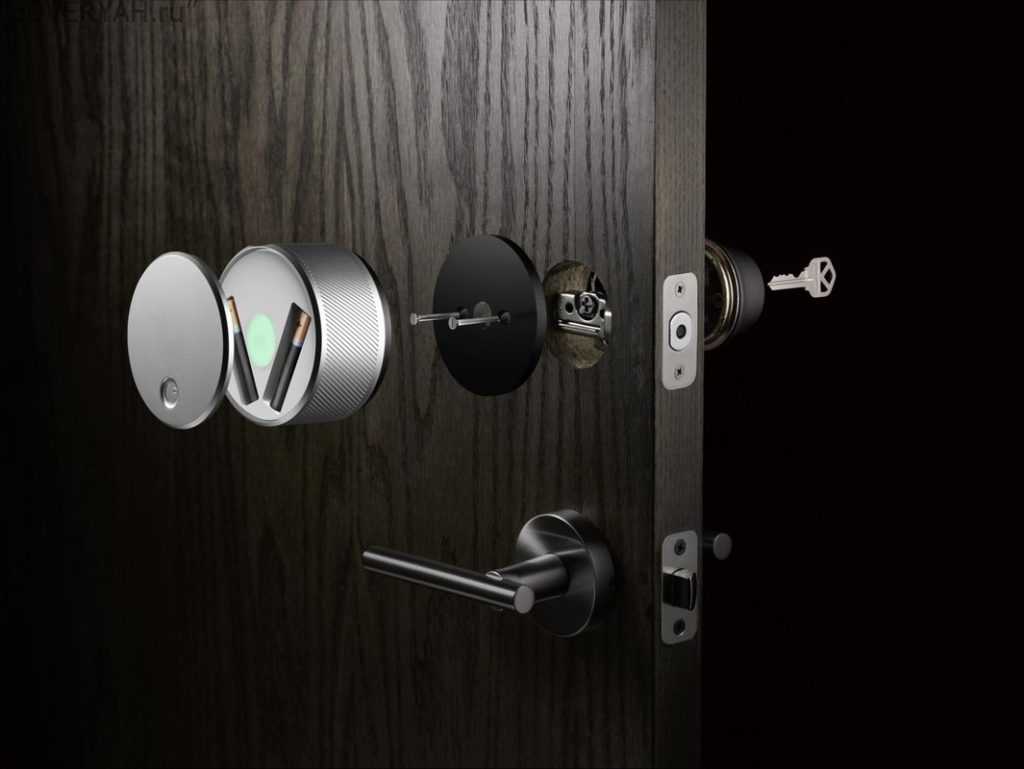

• умный замок, открывающийся сигналом от смартфона (смартлок);
• кодовый (шифр вводится с наборной панели);
• биометрический (сигнал поступает от считывателя биометрических данных).

Установив электрозамок на входную дверь, хозяин получает возможность дистанционного открытия двери. Эти устройства монтируются в универсальную систему умного дома. Управление запорным устройством ведется со смартфона владельца. Программное обеспечение позволяет подключать дополнительные функции.

Различают несколько видов электрических замков:

1. с электроблокировкой;
2. моторные;
3. соленоидные.

В запорах с блокировкой движение механических элементов осуществляется действием силовой пружины. В крайних положениях ригели стопорятся защелкой, которая приводится в действие электромагнитом или микродвигателем.

Моторные замки не имеют фиксации запорных элементов и удерживаются благодаря большому передаточному числу редуктора. Таким механизмом комплектуются бронедвери, которые обеспечивают надежную защиту квартир и других помещений, т.к. запор открывается и закрывается при подаче электрического сигнала.

В соленоидных устройствах перемещение ригелей происходит за счет движения сердечника электромагнита. Такие запоры имеют 2 крайних фиксированных положения и не могут применяться на изделиях, устанавливаемых на путях эвакуации.

Монтаж электромагнитных замков на входных дверях проводят в торговых, офисных, производственных помещениях, а в качестве исполнительных устройств — в электронных системах домофонов. Особенностью таких запоров является не только отсутствие движущихся деталей, но и отказобезопасность. При возникновении аварийной ситуации и отключении электропитания, двери разблокируются, обеспечивая безопасную эвакуацию людей.

Считыватели и идентификаторы

Основным предназначением различных приборов идентификации является аутентификация посетителя. В соответствии со используемыми техническими средствами ее можно условно разделить на четыре подгруппы:

• Основанный на знании секретной информации — пароля;
• Основанный на использовании физического идентификатора: электромагнитная карта, ключ Touch Memory;
• Основанный на числовом выражении биологических параметров человеческого организма:
  • Отпечатки пальцев;
  • Рисунок сетчатки глаза;
  • Тембр голоса;
  • По почерку.
• Основанный на измерении расстояния между основными координатными точками (между зрачками глаз, ушами ширина рта).

Основные типы идентификаторов, которые на данный момент наиболее широко используются следующие:

• Механические — перфокарты, ключи;
• Магнитные/электромагнитные — карты с магнитной полосой, ключи с магнитными вставками, магнитные брелоки;
• Оптические — на поверхность идентификатора нанесен рисунок, имеющий уникальные оптические характеристики — отражающая способность краски, ширина линии, замаскированная топографическая метка;
• Электронные контактные — код, записанный в микросхеме карты или ключа;
• Электронные бесконтактные — радиочастотные брелоки;
• Акустические — выдают кодированный либо модулированный акустический сигнал;
• Биометрические — основанный на измерении уникальных показателей человеческого организма;
• Комбинированные — используется несколько способов идентификации.

Дверная сигнализация GSM

На рынке есть и эти приспособления. Они всерьез выделяются от полноценных беспроводных охранных сигнализаций. Такое устройство чрезвычайно обычное, однако при этом может надежно обезопасить имущество.
Устройства собой представляют GSM измеритель дверного открытия – это специализированный контроллер, оборудованного GSM-модулем. Например если сработает измеритель, контроллер отправит SMS хозяину жилой недвижимости. Этот простой прибор можно поставить буквально повсюду, в которых есть две створки. В основе работы лежит все то же герконовое реле.

Для управления данным охранным аппаратом производственники рекомендуют несколько SMS команд, которые дают возможность отключать или включать систему, ставить объект на охрану, вводить номер для отправки SMS. Многие модели могут иметь режим прослушивания того, что происходит, к примеру, в квартире – такой режим также можно запустить с помощью SMS-команд.

Для того, чтобы зафиксировать сигнализацию, изготовитель предусмотрел специализированную липучку. Это облегчает многократный монтаж/демонтаж прибора

При установке необходимо с большим вниманием выставить расстояние от контроллера до магнитного датчика – предел срабатывания сигнализации равён 10 мм.
Как можно заметить, при помощи датчиков такого типа дверного открытия можно надежно обезопасить дверь для входа и жилую площадь, индивидуальный загородный дом или любой иной объект

Применение и особенности установки

Датчик двери в рабочем состоянии Датчики типа геркон устанавливаются на подвижные или неподвижные части контролируемых объектов (дверей, в частности), предоставляющих доступ в помещение. Они гарантируют надежное срабатывание охранного оборудования при попытке проникновения в строения. Для нормального функционирования системы потребуется подать на нее электрическое питание от местной проводной линии.

За счет установки разветвленной сети герконовых датчиков удается организовать надежную охранную систему по всему дому, обойдясь минимумом затрат. Устанавливать эти элементы можно где угодно – на стеклах витрин, на дверцах сейфов, а также внутри квартир на входных дверях. К особенностям их монтажа относят обязательность размещения на внутренних поверхностях объектов. В продвинутых моделях датчиков предусмотрено их срабатывание с одновременным оповещением по мобильному телефону.

Советы по выбору

Большой ассортимент датчиков, предлагаемых различными производителями доставляет определенные трудности при выборе подходящего варианта

Чтобы не ошибиться, стоит обратить внимание на:

• Рабочий цикл. Может варьироваться в большом диапазоне. Чем больше данный параметр, тем дольше прослужит устройство;
• Температуру, при которой возможна эксплуатация. Некоторые модели предназначены для эксплуатации исключительно внутри помещений при положительной температуре. Другие можно смело монтировать на улице. Выбирая прибор, надо точно знать его назначение и согласовать диапазон температур, в котором производитель рекомендует эксплуатировать устройство, с температурой в конкретной местности;
• Материал корпуса. От этого зависит внешний вид изделия, его срок службы, стоимость и место установки;
• Порядок монтажа. Для размещения прибора на подвесном потолке в комплект поставки должен входить специальный крепеж и вес должен быть подходящим;
• Порядок подключения к системе электроснабжения, требуемые разъемы. В некоторых случаях при установке могут возникнуть очевидные трудности;
• Способ подключения и принцип работы отдельных элементов;
• Стоимость. Некоторые производители используют дорогостоящие материалы, существенно повышающие цену модели и незначительно ее эксплуатационные характеристики.

Какие виды взлома бывают:

Вскрытие замка с помощью подбора ключей или отмычек. Это самый распространенный метод, после которого на двери и замках не остается следов вскрытия и доказать произошедшую кражу страховым компаниям крайне сложно. Подобрать отмычки легко к замкам с малым количеством комбинаций. Усложнить задачу вору в этом случае можно установив второй замок

При этом важно, чтобы они были разных типов и имели максимальное число комбинаций. Особый вид замочной скважины и профиля ключа, ограничивает проникновение других ключей и возможность подделки.  . Силовой взлом используется преступниками не менее часто

Силовой взлом используется преступниками не менее часто

Это более шумный вариант, поэтому часто используется в частных домах и если в соседней квартире не проживают бдительные и любопытные соседи. Осуществляется обычно посредством высверливания или выбивания личинки. Для защиты цилиндровых замков применяются бронированные накладки, монтируются внутрь личинки стальные штифты или шарики, которые мешают высверливанию механизма.

Порядок настройки

Чтобы настроить датчик открытия дверей и окон Xiaomi, надо установить на смартфон приложение Mi Home. Вместо смартфона может использоваться любое другое устройство, подключенное к интернету. Их главным назначением является обеспечение соединения устройства с пользователем посредством беспроводной связи.

После того, как приложение будет установлено, производят подключение датчика в следующей последовательности:

• Проверяют работоспособность устройства. Перед использованием удаляют изоляционную прослойку батареи;
• Запускается приложение. В появившемся меню выбирается название «Home» (дом). Переход на страницу с девайсами осуществляется путем нажатия на символ «+». Это позволяет оказаться на странице, используемой для добавления устройств («Add Device (Accessory)»). Чтобы добавить датчик, следует нажать на «Door and Window Sensor». После этого в приложении начнет мигать соответствующий значок, указывающий на то, что принадлежность девайса была идентифицирована;
• Перезапускаются настройки. Для этой цели используется специальный ключ-скрепка, вставляемая в предусмотренное для этой цели на корпусе устройства отверстие.

Если соединения не произошло, процедуру повторяют, переместив девайс поближе к хабу. В этом случае уровень связи будет намного выше. Приблизившись к хабу, процедуру повторяют. Для переподключения изделия надо нажать кнопку на корпусе однократно. Длительное нажатие в течение 3 секунд приведет к полному сбросу настроек.

Если выбор был сделан правильно, устройство появится в перечне устройств, которые являются частью интеллектуальной системы Smart-home. После того, как устройство будет установлено, его начинают настраивать. Порядок действий зависит напрямую от преследуемых целей. Этой цели выбирается подходящий сценарий.

Наиболее востребованными у пользователей, пользующихся Xiaomi Aqara Window Door, являются синхронизация с:

• девайсами интеллектуальной системы. Чаще всего датчик настраивается таким образом, чтобы добиться его полного взаимодействия с увлажнителем или очистителем воздуха. Работа последних актуальна только в случае полного закрытия окон и дверей. Если какая-то створка по каким-то причинам открылась, датчик отправит соответствующий сигнал на блок управления очистителем или увлажнителем. Последние отключатся и включатся только тогда, когда створка будет опять закрыта. При открытии окна на проветривание датчик может быть переведен в режим ожидания;
• системой управления светом в прихожей. В этом случае при открытии двери датчик отправит управляющий сигнал на интеллектуальную розетку, и освещение в помещении включится. Чтобы сценарий сработал, его следует грамотно настроить;
• системой безопасности. Это актуально для тех, кто длительное время бывает за пределами дома. Как только окно или дверь в квартире откроется, например, из-за несанкционированного проникновения, на телефон пользователя придет соответствующее оповещение. Девайс также позволяет активизировать функцию сигнализации. Чтобы уровень безопасности был максимальным, Sensors стоит установить на каждое окно. Особенно это актуально для владельцев частных домов и квартир, расположенных на первом этаже. В этом случае вероятность проникновения внутрь дома при отсутствии владельцев будет сведена к минимуму. Особенно если будет оптимизирована работа всех девайсов, входящих в состав интеллектуальной системы умный дом. Так, режим «Бдительность» позволяет не только отправить соответствующее уведомление на смартфон, но и запустить режим записи происходящего вокруг.

Не стоит думать, чтобы выбранные сценарии будут оставаться неизменными на протяжении длительного времени. При желании всегда можно сделать переход от одного к другому, находясь вдали от дома, а также произвести его дистанционное редактирование.

Геркон: что это

Геркон представляет собой два ферромагнитных контакта, которые запаяны в стеклянную герметичную колбу

Для обнаружения открытия дверей, сейфов, окон, ворот, люков и пр. используются магнито-контактные датчики. В основе такого устройства используется герметичный контакт – геркон. Отсюда происходит другое название датчиков – датчики открытия герконовые.

Геркон представляет собой два ферромагнитных контакта, которые запаяны в стеклянную герметичную колбу. При возникновении магнитного поля контакты изменяют свое состояние (замыкаются либо размыкаются). Контакты находятся в инертном газе или вакууме, поэтому в случае возникновения искры они слабо обгорают. Этим обусловлена долговечность герконовых датчиков – срок службы устройств считается бесконечным (исключая случаи разбития и пропускания больших токов). По сравнению с классическими реле, герконы имеют высокое быстродействие и меньшими размерами.

Кроме того, герконовые датчики относятся к классу недорогих изделий, поскольку нет необходимости использовать для контактов тугоплавкие драгоценные металлы. К недостаткам рассматриваемых устройств можно отнести: хрупкость (в условиях ударных нагрузок и сильных вибраций герконы использовать не рекомендуется); появление дребезга при включении, который провоцирует срабатывания в коротком промежутке времени; залипание контактов, приводящее к необходимости замены геркона; при неправильном подключении питания время работы геркона может сократиться.

По типу контактов различают три типа датчиков: нормально-замкнутые, нормально-разомкнутые, переключающие. Отсюда следуют такие основные характеристики датчиков открытия:

• расстояние замыкания контактов;
• расстояние между герконом и магнитом, при котором контакты детектора замыкаются;
• расстояние размыкания контактов;
• расстояние между герконом и магнитом, при котором контакты детектора размыкаются;
• расстояние удержания контактов;
• расстояние между герконом и магнитом, при котором контакты детектора остаются в исходном положении.

Герконовые датчики

Герконовые датчики Герконовые датчики распространены в качестве датчиков открывания дверей и окон, для защиты от постороннего проникновения на объекты, в охранных системах.

Эти магнитоконтактные датчики устанавливаются на двери, на ворота, на окна и на любые другие массивные конструкции и предметы, которые требуется защитить от нежелательного открывания, перемещения, или разрушения.

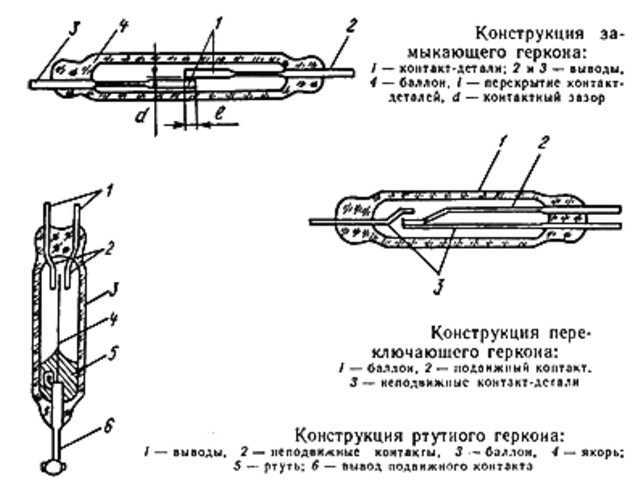

Геркон (герметичный контакт) является основным элементом такого датчика, и делает его надежным, безопасным, и долговечным, при невысокой стоимости, компонентом охранных систем.

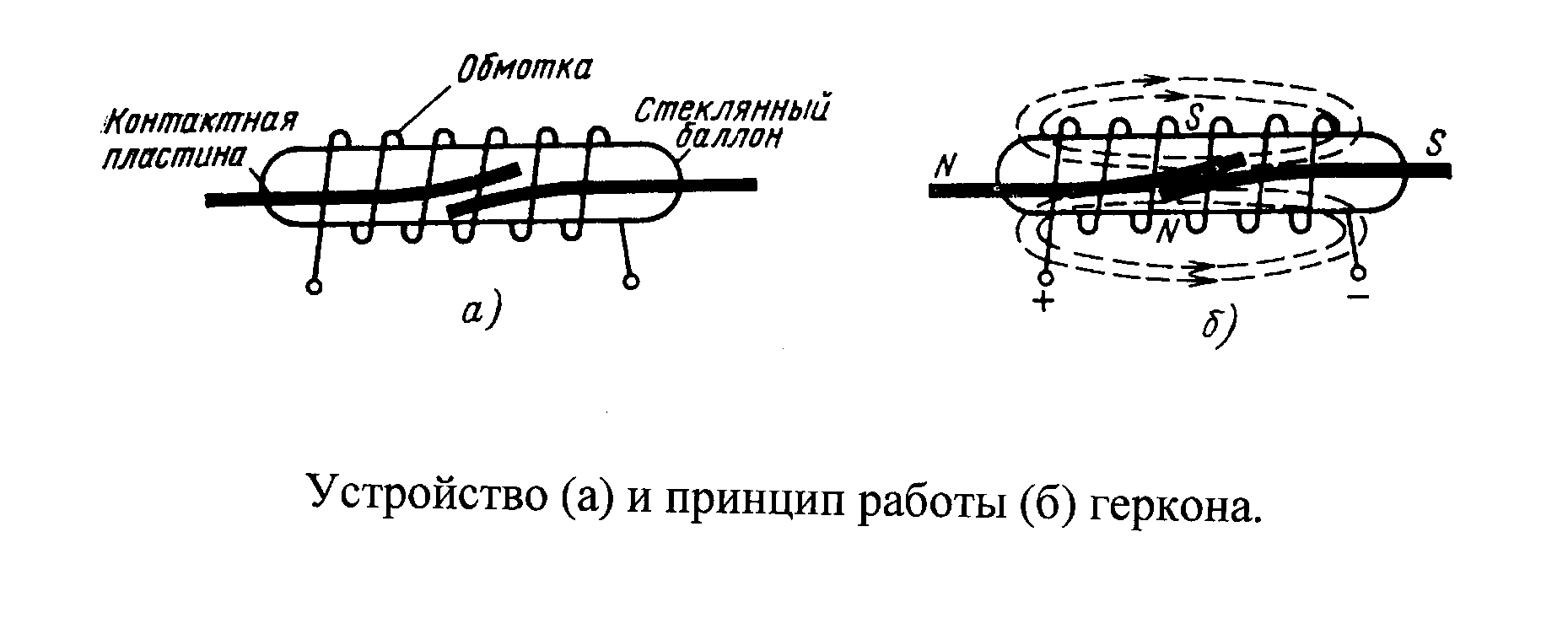

По принципу работы герконовый датчик достаточно прост. Он состоит из двух частей: задающей и исполнительной. В качестве задающей части используется постоянный магнит, а в качестве исполнительной – герконовый элемент. Как правило, эти части очень похожи внешне, у них одинаковые корпуса. Часть содержащая магнит размещается обычно на подвижной конструкции, например на двери, а сам датчик, например, на дверном косяке.

Когда дверь закрыта, элементы находятся рядом друг с другом, и магнит, действуя на контакты геркона, удерживает их в замкнутом состоянии, в этом положении типичный режим охраны соблюден. Если дверь в таком режиме открыть, то магнит уже не будет удерживать контакты геркона замкнутыми, и возникнет сигнал тревоги. В технической документации на датчик указано, каким должно быть расстояние между двумя компонентами датчика, чтобы он надежно работал.

Геркон (герметичный контакт) является основным элементом такого датчика, и делает его надежным, безопасным, и долговечным, при невысокой стоимости, компонентом охранных систем

Встречаются разные типы датчиков для разных условий:

• Для поверхностного монтажа на магнитопассивных конструкциях.
• Для поверхностного монтажа на стальных конструкциях.
• Для скрытого монтажа на магнитопассивных конструкциях.
• Для скрытого монтажа на стальных конструкциях.

Различия здесь вполне оправданы, поскольку массивная стальная дверь, например, требует установки более мощного магнита, так как часть магнитного поля забирает на себя сталь, к тому же монтажные зазоры при установке должны быть увеличены, это связано с особенностями монтажа самой такой двери.

В то же время, монтаж на деревянную или ПВХ дверь или на окно не требует особых условностей, и датчик для них достаточно прост, он может быть прикручен шурупами или просто приклеен.

Скрытый монтаж, в свою очередь, позволяет вписать оборудование в интерьер, элементы такого датчика вставляются в отверстия, и надежно удерживаются там крепежными защелками для фиксации. Как видно, датчики для скрытого монтажа выглядят иначе, чем датчики для наружного монтажа.

Для защиты от незаконного проникновения посредством попытки обмана датчика внешним магнитом, при установке датчика следует пользоваться простыми защитными мерами, главных из которых две.

Первая заключается в размещении двух датчиков так, чтобы магнитные поля их магнитов были направлены встречно, а сами датчики располагались бы на небольшом расстоянии друг от друга. Тогда злоумышленник, пытаясь обмануть датчик, своим магнитом вызовет размыкание одного из герконов, и тем самым включит сигнал тревоги.

Второй способ – разместить стальную пластину толщиной от 0,5 мм между частью датчика содержащей геркон и предполагаемым местом воздействия внешним магнитом, тогда пластина послужит магнитным экраном. Размер пластины должен быть 60 на 20 мм для открытых датчиков, и 20 на 30 мм – для скрытых. Пластина должна быть расположена на расстоянии не менее 15 мм до геркона.

Виды звуковой сигнализации на входную дверь и дополнительные возможности

Звуковая сигнализация, которую устанавливают на дверь, становится своеобразным «отпугивателем» злоумышленников. После включения сирены трудно спокойно осмотреть помещение и выбрать самое ценное. Громкий неприятный звук, скорее всего, заставит вора убежать.

Виды звуковой сигнализации

По способу обработки сигнала различают автономную и пультовую сигнализацию. Автономная оповещает хозяина помещения, пультовая подает сигнал в охранную организацию, с которой заключен договор. Второй вариант удобен в случае, когда у хозяев нет возможности быстро реагировать на сигнал тревоги. При возникновении опасности на объект приедут сотрудники охранной фирмы.

Размер абонентской платы за пультовую охрану зависит от количества охранных зон (если датчики устанавливаются, кроме двери, в других местах) и этажа, на котором расположена квартира.

В зависимости от сложности устройства, набора функций и способа управления автономные звуковые сигнализации делятся на четыре вида:

• простая сигнализация-ревун реагирует на открывание двери или окна: одна часть датчика крепится к подвижной части двери, другая – к неподвижной. При их разъединении включается сирена. Стоимость таких устройств около 400 рублей. Можно установить их на все двери и окна в помещении;
• компактная дверная сигнализация с датчиком вибрации на входную дверь: э
• то устройство устанавливают непосредственно под дверь. При ее открывании раздается звук сирены. Прибор удобно использовать для охраны квартиры, офиса, гостиничного номера. Его можно брать с собой в путешествие;
• сигнализация со встроенным датчиком движения: ее питание обеспечивается элементами АА или от электросети. Датчик устанавливают рядом с дверью. Перед тем как покинуть помещение, сигнализацию включают нажатием кнопки на брелоке. На пульте загорается зелёный светодиод. Он горит 20 секунд, за это время нужно успеть выйти за дверь. После этого объект взят под охрану. Если в помещении происходит движение, загорается красный светодиод и включается сирена. Дальность действия дистанционного управления (брелока) — до 100 м;
• сигнализация с поддержкой стандарта GSM: пульт управления оснащен дисплеем с клавиатурой. В комплект входят беспроводные датчики открытия двери и движения, сирена, блок питания от сети, два брелока управления и антенна, иногда видеокамера. Для управления в пульт вставляют SIM-карту с внесенными номерами мобильных телефонов, на которые устройство рассылает SMS-сообщения и звонит в случае опасности.

Независимо от типа прибора, сирена включается не сразу после открытия двери, а через несколько секунд, давая возможность хозяевам быстро отключить ее. Гарантийный срок у большинства моделей звуковой сигнализации — 1 год.

К сигнализации, поддерживающей стандарт GSM можно подключить до 99 дополнительных проводных или беспроводных датчиков

Обычные датчики движения не подойдут для охраны помещения, где постоянно находятся животные – они будут провоцировать ложные срабатывания

Особенно важно помнить об этом при установке пультовой охранной сигнализации. В продаже есть специальные датчики с защитой от домашних питомцев

Дополнительные возможности звуковой сигнализации GSM стандарта

К сигнализации, поддерживающей стандарт GSM, можно подключить до 99 дополнительных проводных или беспроводных датчиков: дыма; газа; разбитого стекла; температуры; протечек воды; вибрации. Они приобретаются вместе со стандартным комплектом. Благодаря этим датчикам сигнализация и надежно защищает дом от проникновения злоумышленников, и своевременно сообщает о пожаре, незакрытом кране или газовой конфорке.

Самые современные модификации приборов стандарта GSM совместимы с Android и IOS системами, что позволяет управлять ими с помощью различных, установленных на мобильных устройствах приложений. Для оповещения об опасности некоторые новые модели используют и Wi-Fi. В случае потери сети на телефон хозяина приходит сообщение об этом.

Еще одно полезное дополнение — защита кодированием сигнала датчиков и брелоков, за счет которой злоумышленник не сможет продублировать сигнал и отключить защиту. Возможности программирования: постановка и снятие объекта с охраны по расписанию, удаленное отключение и включение отдельных зон.

Используемое в сигнализациях оборудование

Чтобы оконная сигнализация обеспечивала требуемый уровень защиты, в ее состав включаются различные датчики на окна – охранные системы могут комплектоваться следующими устройствами.

Датчики защиты от разбиения окон

Наиболее распространенным и простым способом проникновения в помещение через окно является разбитие его стекла. Чтобы обнаружить такую попытку взлома используется три типа датчиков:

• акустические;
• линейные извещатели;
• вибрационные датчики.

Кроме высокой эффективности при разбиении оконного стекла, к преимуществам акустических датчиков следует отнести то, что они могут устанавливаться вне стекла, например на оконную раму. Это позволит сохранить эстетичность оконных конструкций и упростит процедуру монтажа. К недостаткам таких датчиков относится их бездействие, если злоумышленники вынимают оконное полотно целиком. Достаточно просто выполняется такая процедура для окон, которые имеют деревянную раму.

Подобного недостатка лишены линейные извещатели в виде лент фольги, которая наклеивается по периметру оконного стекла с несколькими переходами на раму. Вытащить в таком случае стекло без повреждения сигнализационного шлейфа невозможно. К недостаткам таких датчиков относится сложность в монтаже и обслуживании, а также неэстетичность.

Особенностью вибрационного датчика является то, что он должен обязательно крепиться к стеклу, что несколько ухудшает дизайн защищаемого окна. Такая сигнализация на окна оптимально подходит для защиты конструкций, которые владеют большой площадью поверхности, включающей в свой состав небольшие остекленные фрагменты. К таким относятся витражи, веранды и пр. В состав таких устройств входят чувствительные сенсоры, реагирующие на определенный уровень вибраций и на разбиение стекла. При срабатывании таких сенсоров происходит отправка сигнала к электронному блоку, управляющему работой сигнализации.

Датчики открывания окон

Чтобы выявить попытку открывания окна используются специальные устройства – датчики открытия. Эти устройства реализуются в виде магнитоконтактных приспособлений, имеющих две части, при разделении которых происходит срабатывание оконной сигнализации.

По своему конструкционному исполнению эти устройства делятся на датчики для монтажа на металлические оконные конструкции или пластиковые и деревянные поверхности. По способу установки на объекте оконные датчики открытия могут быть срытого или открытого размещения.

Возможные неисправности сигнализаций

Оконные охранные устройства, как и любая техника, могут выходить из строя, что снизит уровень безопасности охраняемого дома. Среди основных причин, которые приводят к неработоспособности сигнализации, относятся:

• неисправность датчика открытия окон;
• некорректная настройка акустических и вибрационных сенсоров;
• повреждена проводная линия связи между датчиком и электронным блоком управления;
• отсутствует радиосвязь между беспроводным датчиком и центральным модулем;
• отсутствует питание в основной или резервной сети;
• плохой контакт на выходах, обеспечивающих подключение внешних исполнительных устройств.

Чтобы поддерживать сигнализацию постоянно в рабочем состоянии, при малейших ее неисправностях, следует обращаться в специализированные центры обслуживания, чтобы произвести соответствующий ремонт. Только исправная и правильно настроенная сигнализация на окна и двери позволит обеспечить требуемый уровень защиты в помещении.

Сигнализация на окна и двери

Сигнализация на входную дверь, предусмотрительно установленная вами перед отъездом из дома, поможет вам избежать неприятностей, связанных с проникновением злоумышленников в ваше жилье. Сигнализация, установленная на входной двери, будет блокировать ее при попытке взлома, делая ваше жилье неуязвимым для проникновения злоумышленников.

Сигнализация установленная на входной двери будет блокировать ее при попытке взлома делая ваше жилье неуязвимым для проникновения злоумышленников

При попытке взлома замка охранная дверная сигнализация не только надежно блокирует его, но и подает оповещающий сигнал сирены, а также имеет световое сопровождение

Громкий звук сирены, как правило, отпугивает тех, кто пытается незаконно проникнуть в жилье, а также привлекает внимание соседей, которые могут вызвать милицию или, в крайнем случае, позвонить вам. С сигнализацией, установленной на вашей двери, факт попытки проникнуть в ваше жилье не останется незамеченным. Кроме светового и звукового оповещения о попытке проникновения в жилье сигнализация для входной двери оборудуеться датчиками, посылающими сигнал владельцу жилья или прямиком на пульт охранной службы или милиции

Кроме светового и звукового оповещения о попытке проникновения в жилье сигнализация для входной двери оборудуеться датчиками, посылающими сигнал владельцу жилья или прямиком на пульт охранной службы или милиции.

Самые простые модели дверных сигнализаций оборудованы герконом или магнитно-контактным датчиком. Когда дверь закрыта оба элемента сигнализации (магнит и герконовый датчик) находятся в тесном контакте. При открытии двери и удалении магнита, датчик подает сигнал тревоги и сирена срабатывает.

Не стоит отставлять без внимания тот факт, что квартиры, расположенные на первых и самых верхних этажах многоэтажных домов наиболее уязвимы для проникновения преступников через балконы и окна, поэтому наряду с дверной сигнализацией имеет смысл позаботиться о системе сигнализации, оповещающей о попытке проникновения в дом через окна.

Стандартные сигнализации на двери состоят из:

• главной панели;
• датчиков.

При срабатывании оповещение происходит не сразу, а через 10-20 секунд. Это даёт время хозяину квартиры отключить сигнализацию на дверь через главную панель. В последнее время, наибольшей популярностью стали пользоваться GSM сигнализации, которые управляются с помощью мобильного телефона, оповещают о тревоге посредством звонка или смс-сообщения. Существуют и более прогрессивные модели, которые так же смогут сделать фотоснимки или видеофиксацию с момента открытия двери или окна.

Популярные датчики для охранных систем

Среди тех, кто занимается монтажом охранного оборудования, под герконом понимают герметичный контакт. СМК – так называются магнитоконтактные сигнализаторы.

Чаще всего применяют ИО 102-20 – это стандартное решение, где расстояние между контактами в замкнутом состоянии составляет 24 мм, а в разомкнутом 70. Данный магнитный датчик открытия комплектуется кабелем длиной 350 мм и толщиной 3,5 мм. Одна его часть устанавливается на двери.

Существуют и другие типы подобных датчиков – различия среди них сугубо конструктивные. Так, они могут различаться разным типом защиты корпуса, порогом срабатывания.

Неисправности

Если люк стиральной машины Самсунг, Атлант, AEG, LG или другой автоматической машинки, в которой установлен термоэлектрический датчик, после окончания стирки остался заблокированным, значит, имеет место одна из ситуаций:

• термоэлектрическое реле еще не остыло (необходимо подождать несколько минут);
• машинка не посчитала программу выполненной (нужно перезапустить программу, установив «отжим» или «полоскание» повторно, узлу требуется проверка);
• биметаллическая пластина вышла из строя, и физически блокирует доступ (нужно открывать люк в «аварийном режиме»).

Код ошибки неисправности

Если датчик двери стиральной машины Самсунг неисправен – люк не закрылся полностью или дал сбой сам механизм с терморезистором, на табло высветится один из буквенных кодов ошибки:

• DE (DE 1; DE 2);
• DC (DC 1; DC 2);

Пироэлектрический эффект

Ещё в далёком XIX веке немецкий физик Вильгельм Рентген занимался изучением пироэлектрического эффекта
. Пироэлектрический эффект – это генерация электрических зарядов в кристалле под действием теплового (инфракрасного) излучения.Современные технологии позволили искусственно синтезировать
чувствительные пироэлектрические кристаллы. В отличие от природных кристаллов (турмалин, кварц
) в которых пироэлектрический эффект проявляется слабо, искусственные пироэлектрические кристаллы обладают повышенной чувствительностью.

На основе пироэлектрических кристаллов были созданы пироэлектрические инфракрасные датчики
. В настоящее время такие датчики применяют практически повсеместно.

Вот наиболее распространённые сферы применения
:

Системы охранной сигнализации
. Инфракрасные датчики движения обнаруживают движение человека в охраняемой зоне. Каждый человек излучает в окружающую среду тепло. Это и используется для обнаружения человека в охраняемом пространстве.

Автоматически открывающиеся входные двери в крупных супермаркетах, залах, студиях, магазинах и т.п. В таких системах также используются пироэлектрические датчики движения
.

В последнее время в продаже появились автоматические выключатели освещения
. Применение таких приборов в быту довольно оправдано, это сокращает затраты на электроэнергию.

Автоматические системы противопожарной сигнализации
. Пироэлектрический датчик служит своеобразным электронным термометром и сигнализирует о превышении допустимой температуры в помещении.

Кроме всего прочего пироэлектрические датчики служат для дистанционного измерения температуры
.

Наиболее продвинувшейся в производстве пироэлектрических датчиков является фирма Murata Manufacturing Co (Япония).

Устройство простейшего пироэлектрического датчика

Пироэлектрический датчик
состоит из пластины пироэлектрика (кристалла) по бокам которого нанесены металлические обкладки, которые образуют своеобразный конденсатор. На одну из обкладок нанесено вещество, принимающее электромагнитное тепловое излучение.

Излучение вызывает пироэлектрический эффект и напряжение между обкладками растёт, причём строго определённой полярности. Полученное напряжение приложено к участку затвор – исток полевого транзистора, встроенного в датчик.

В результате сопротивление канала транзистора VT1
изменяется. Транзистор VT1
нагружен на внешний нагрузочный резистор (не показан на рисунке), с которого и снимается сигнал.

РезисторR1
служит для разрядки обкладок конденсатора пироэлектрического датчика.

Датчики некоторых серий снабжают несколькими чувствительными элементами, соединёнными последовательно с чередующейся полярностью. Это позволяет сделать приборы нечувствительными к равномерному фоновому облучению.

Пироэлектрический кристалл – довольно инерционный
чувствительный элемент.

Для различных электронных систем применяются пироэлектрические датчики с разной спектральной чувствительностью
. Спектральная чувствительность датчика формируется за счёт поглощающей способности материала, которым покрыты пластины пироэлектрика.

Для противопожарных систем используются пироэлектрические датчики со спектральной характеристикой под номером 1
.

На графике видно, что датчики с данной характеристикой чувствительны к излучению с длиной электромагнитной волны 4 – 5 мкм (микрометров).

Для охранных систем, а также систем автоматики используются пироэлектрические датчики с характеристикой 2
и 3
. Пироэлектрики с такой спектральной характеристикой более подходит для фиксации движения человека.

Пироэлектрические датчики со спектральной характеристикой под номером 4
наиболее подходят для дистанционных измерителей температуры
. Видно, что характеристика под номером 4
более равномерна, следовательно, показания датчика с такой характеристикой будут наиболее точны.

Пироэлектрические датчики нашли широкое применение в системах “умный дом”.

Главная &raquo Технологии &raquo Текущая страница

Т
акже Вам будет интересно узнать:

• Резистор. Параметры резисторов.

• Цифровой мультиметр. Какой мультиметр выбрать новичку?

• «Мультирозетка». Собираем многофункциональную розетку.

• Научись паять! Подготовка и уход за паяльником.
