Как подключить звонок в квартире или доме своими руками

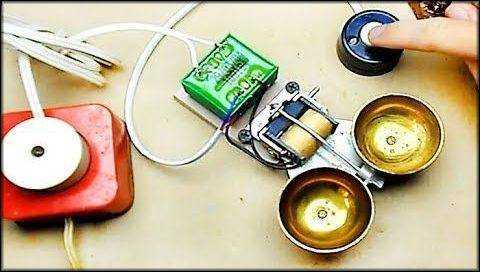

Электромеханический дверной звонок своими руками

В качестве исходного подручного материала для изготовления такого устройства подойдет старинный телефон с номеронабирателем. Найти его можно в кладовке среди ненужных вещей.

Главный интерес представляет электромагнитный звонок этого телефона. После его изъятия следует собрать схему подключения с понижающим трансформатором. Лучшим вариантом для работы электромагнитного звонка будут его обмотки с передаточным соотношением напряжений 220 В/30 В. На замыкание первичной обмотки 220 В ставится нажимной выключатель, а не фиксирующий для обеспечения прерывной работы устройства. Визуально схема электромеханического звонка на базе частей старого телефона выглядит так:

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

• Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
• Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные. Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать. Рассмотрим, как подключить дверной звонок всеми возможными способами.

Как подключить звонок в квартире

Помимо функциональности и качественных характеристик, современными производителями уделяется большое внимание дизайну дверных проводных и беспроводных звонков. Корпус такого устройства может быть выполнен в любой цветовой гамме, конфигурации и форме. Далее, рассмотрим, как подсоединить звонок в квартире ( схема и видео)

Далее, рассмотрим, как подсоединить звонок в квартире ( схема и видео).

Беспроводной

Самостоятельное подключение беспроводных моделей не вызывает сложностей даже при отсутствии навыков работы с электропроводкой.

1. Выполнить осмотр комплектации устройства. Современные модели очень часто комплектуются дополнительными модулями: домофонами, видеоглазками, датчиками движения.

2. Выбрать оптимальное место для монтажа прибора. Если сигнальный блок устройства является энергозависимым, то необходимо обеспечить доступ к электросети.

   Оптимальным вариантом для установки звонка будет ближайшая к двери стена

3. Распаковать все комплектующие беспроводного звонка. На этом этапе нужно убедиться в отсутствии повреждений всех частей прибора.

4. Выполнить разметку и высверлить отверстия для дюбелей, при помощи которых будет фиксироваться кнопка. И также для закрепления кнопки может использоваться клеящий состав или двухсторонний скотч.

   Для фиксации кнопки можно использовать двусторонний скотч

5. Установить кнопку при помощи саморезов, скотча или клея.

6. Выполнить разметку, высверлить отверстия и зафиксировать сигнальный блок. Некоторые модели не предусматривают установку на стене, поэтому блок может располагаться на тумбе или полочке в квартире.

   Для крепления сигнального блока высверлить в стене отверстия

7. На заключительном этапе в прибор вставляются элементы питания, после чего проверяется работоспособность всей системы.

Видео: обзор и использование беспроводного звонка

Электрический

Выполнить самостоятельное подсоединение электрического проводного звонка несколько сложнее, чем установить беспроводные модели. В этом случае монтаж предполагает подключение фазы через кнопку, а ноля — через сигнальный блок в соответствии со стандартной схемой подсоединения.

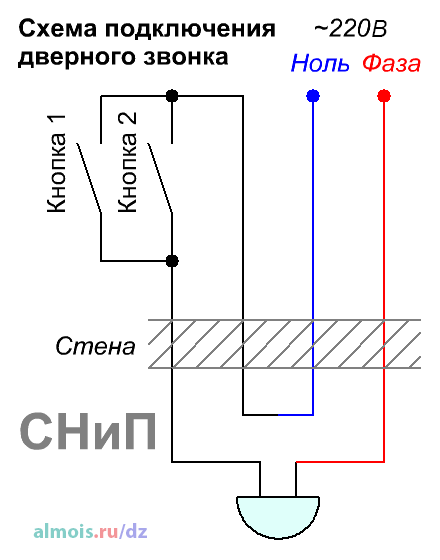

Стандардная схема подсоединения проводного звонка

1. Выбрать наиболее подходящее место для монтажа кнопки и установки основного сигнального блока.

   Процесс установки проводновного звонка несколько сложнее беспроводных устройств

2. Отключить все вводные автоматы, расположенные в распределительном электрощитке.
3. Высверлить отверстие в стене под прокладку кабеля, соединяющего все элементы электрической цепи.
4. От высверленного отверстия провести штробы до места монтажа кнопки и установки сигнального блока. Допускается заменить традиционное штробление проведением открытой проводки внутри специальных кабель-каналов.

5. Снять переднюю крышку устройства и зафиксировать все элементы на стенах, что позволит получить доступ к внутренней части прибора для выполнения клеммного подключения проводов.

   Крышку снять леко, так как на нижней части основания находится специальный зацеп

6. Выполнить прямое подключение ноля к основному сигнальному блоку.
7. Подсоединить фазную часть кнопки к фазе прибора.
8. Выполнить подключение фазы от дверного звонка на соответствующую клемму внутри распределительной коробки.

В обязательном порядке необходимо произвести заземление дверного звонка, что обеспечит безопасную эксплуатацию дверного звонка. После завершения установки нужно убедиться в правильности подключения, после чего включить автоматы в электрощитке и проверить работоспособность устройства.

Видео: схема подключения электрического звонка

Чтобы дверной звонок сохранил корректную работу на протяжении всего периода эксплуатации, необходимо не только подобрать наиболее подходящую модель и правильно осуществить подключение, но и грамотно выбрать место установки. Устройство не следует монтировать вблизи к отопительным приборам и источникам открытого огня, а уличная кнопка обязательно должна быть надёжно защищена от атмосферных осадков.

(0 голосов, среднее: 0 из 5)

Проводной

Гораздо больше вопросов возникает, если нужно подключить электрический дверной звонок к сети 220 Вольт. В этом случае действия аналогичны подключению выключателя света – на разрыв к кнопке пускается фаза, а ноль идет напрямую к основному блоку. Наглядно увидеть разводку жил Вы можете на данной схеме:

Итак, если Вы поселились в новостройку либо хотите установить дверной звонок в доме, тогда действовать нужно следующим образом:

• Выберите наиболее подходящие места для установки кнопки и основного блока.
• Отключите вводные автоматы на распределительном щитке.
• Сделайте отверстие в стене для прокладки кабеля, который соединит элементы цепи. Чтобы не наткнуться на другие провода при штроблении, рекомендуем узнать, как найти провод в стене.
• От готового отверстия проведите штробы к месту установки кнопки и дверного звонка. Можно обойтись и без этого этапа, если провести открытую проводку в кабель-каналах.
• Зафиксируйте все элементы на стенах, сразу же снимите переднюю крышку, чтобы был доступ к клеммам для подключения проводов.
• Подключите ноль напрямую к основному блоку.
• Соедините фазу кнопки с фазой дверного звонка.
• Подключите фазу от звонка к соответствующей клемме в распределительной коробке.
• Если в квартире есть заземление и такая же клемма присутствует в основном блоке, обязательно заземлите звонок.
• Проверьте правильность подключения и включите автоматы на щитке. Проверьте, работает ли устройство.

Вот таким образом можно подключить дверной звонок в квартире своими руками. Иногда нужно выполнить замену устройства и при этом технология подключения будет немного другой. В случае замены Вы увидите, что со стены выходят в квартиру 4 провода. Для начала нужно определиться, какой провод за что отвечает. Для этого рекомендуем использовать индикатор. О том, как пользоваться индикаторной отверткой мы рассказывали в соответствующей статье

Итак, прозвонив все жилы, скорее всего, картина будет следующей – на одной из жил Вы найдете напряжение 220 В, другие звониться не будут. Это означает, что со стены выходят:

1. фаза от сети 220 (на нее и сработал индикатор);
2. ноль от сети 220;
3. провод, идущий на кнопку;
4. провод, идущий от нее.

Для подключения звонка своими руками Вам нужно сначала отключить свет в квартире, после чего соединить 1-й и 3-й провода. Соответственно второй и четвертый провод Вы должны подключить к основному блоку, после чего включить автоматы на щитке и проверить, работает ли схема.

Кстати, иногда возникает необходимость подключить несколько кнопок к одному дверному звонку. В этом случае рекомендуется параллельно их подсоединить, как показано на схеме ниже:

Вот и все, что хотелось рассказать Вам о том, как подключить дверной звонок в квартире и доме своими руками. Надеемся, что предоставленные фото, схемы и видео были для Вас понятными и полезными!

Будет полезно прочитать:

Наглядное преимущество беспроводной модели

Схема подключения дверного звонка в квартире — подробная инструкция с фото и видео

Эти простейшие элементы сигнализации монтируются практически в каждом строении, и объяснять, зачем они нужны, не имеет смысла. Когда речь заходит об их установке, все сводится к двум моментам – как выбрать и подсоединить электрический звонок к внутридомовой эл/проводке. Сделать это несложно, если разобраться с его устройством и схемой включения.

Все образцы подразделяются на две большие группы – проводные звонки и модели, состоящие из передатчика и приемника. Связь между последними поддерживается без подключения проводов, аналогично системе Wi — Fi . Отсюда и название – беспроводные сигнальные устройства. Это и определяет принципиальное отличие в установке звонков разных типов. Общее у них то, что независимо от производителя и модификации, им необходимо присоединение к сети 220в или питание от сменных элементов.

Преимущества и недостатки

Перед покупкой беспроводного звонка важно изучить его особенности, оценить плюсы и минусы, а после принимать решение о возможности применения. Преимущества:

Преимущества:

Преимущества:

1. Нет проводов. В процессе монтажа можно обойтись без дрели (кроме случая крепления кнопки с помощью саморезов), протягивания проводов или кабелей, объединяющих кнопку и динамик. Это удобно, когда изделие покупается для дачи или частного дома. При установке на дверь в квартиру можно избежать сдирания обоев или порчи интерьера. Устройство имеет автономное питание, поэтому в отдельном подводе напряжения (кроме некоторых случаев) нет необходимости.
2. Легкость и высокая скорость установки. Фиксация изделия занимает несколько минут. Это обусловлено отсутствием проводов и сложных креплений.
3. Удобство. Применение такого изделия не вызывает трудностей, как для гостей, так и для владельцев дома (дачи, квартиры).
4. Легкость переноса на другое место. Благодаря отсутствию проводов, беспроводный звонок в любой момент можно перевесить.
5. Возможность применения в комплексе со сложными устройствами. Беспроводные звонки можно использовать для домофона или комплектовать их двумя кнопками (если в этом имеется необходимость).
6. Приятный дизайн. Современные модели имеют привлекательный внешний вид, поэтому вписываются в любой интерьер. Большой выбор моделей позволяет подобрать товар, подходящий по форме, цвету или материалу изготовления. Можно быть уверенным, что беспроводный звонок только украсит интерьер или экстерьер.
7. Независимое питание. Обычные звонки работают без батареек и для подачи напряжения приходится тянуть провода. В случае с беспроводным устройством в этом нет необходимости. Напряжение подается от батареек, поэтому даже при отключении света гости смогут оповестить о приходе. Такая особенность полезна для частных домов или для дачи, где отсутствует электричество. Альтернативный вариант — использование беспроводного звонка без батареек, когда питание подается от специальных аккумуляторов (покупаются отдельно).
8. Возможность доукомплектации. При желании беспроводные звонки можно дополнить другими устройствами (в зависимости от модели). Речь идет о подключении видеокамеры, ТВ или другого оборудования.

Недостатки:

1. Монтаж беспроводной кнопки возможен не во всех случаях. В процессе установки не используются провода, а сигнал передается по беспроводному принципу. Если на его пути имеются препятствия, изделие не сработает. При таких обстоятельствах придется монтировать классический проводной звонок или устранять причину помех (если это возможно).
2. Необходимость смены батарейки. Автономный источник питания имеет свойство разряжаться, поэтому время от времени он требует замены. Если пропустить этот момент, беспроводный звонок не сработает.
3. Плохое крепление. Некоторые модели фиксируются с помощью липкой основы. Такой вариант подходит для двери в квартиру. При монтаже на даче или использовании для частного дома кнопка фиксируется на улице. Под действием холода она часто отпадает. Кроме того, крепеж на липучке не выдерживает даже легкого физического воздействия.
4. Вероятность заедания. Наличие негативных воздействий (к примеру, попадание в изделие влаги, влияние низких температур или смещение контактной группы) приводит к зависанию кнопки в сработанном положении. В результате звонок работает до момента разрядки батарейки или устранения дефекта.
5. Легкость кражи. Беспроводную модель звонка проще украсть, ведь к ней не подключены провода. Во избежание воровства можно установить на входе видеокамеру. Она будет вдвойне полезна. Во-первых, она позволяет лично посмотреть на гостя, а во-вторых, снизит вероятность кражи.
6. Отсутствие передачи сигнала. Наличие проблем в работе схемы может привести к трудностям с отправкой сигнала от кнопки к звонку. Возможна и другая ситуация, когда команда приходит, но звука нет.

Беспроводный звонок — не идеальное устройство, но его преимущества с лихвой покрывают минусы в его работе.

Беспроводный выключатель, что это такое и стоит ли его устанавливать

Установка

При продаже к звонку прилагается схема и инструкция по установке. Снаружи около двери крепится кнопка, и от нее делается разводка изолированного провода к корпусу и распределительной коробке. Прокладка делается через отверстие в стене или дверной коробке. Звонок рекомендуется устанавливать в таком месте, чтобы его можно было услышать отовсюду.

Как выбрать светодиодные лампы для дома

Используют одно- или двухжильный сетевой провод сечением не более 0,5 мм. Телефонная «лапша» подходит только для коммутации цепей низкого напряжения. Большее сечение не требуется, поскольку мощность потребления незначительна

Важно также использовать материал жил тот же, что и у основной квартирной проводки. Обычно для этого используется медь. Алюминиевый провод обладает способностью деформироваться при креплении винтами в клеммниках, и его нужно периодически подтягивать

Алюминиевый провод обладает способностью деформироваться при креплении винтами в клеммниках, и его нужно периодически подтягивать.

Для безопасности некоторые модели изготавливают с питанием от 12В через трансформатор, подключенный к электрической сети.

Как подключить кнопку звонка

Для их работоспособности потребуется покупка батарей или понижающих трансформаторов.

Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. Кроме этого, данный прибор имеет дополнительные функции: 1.

Иными словами, в кнопке происходит разрыв фазы, при этом нажимая клавишу вы замыкаете электрическую цепь и звонок издает сигнал. Даже сформирован стандарт электропроводки при строительстве, именно для подключения такого типа звонков. Фиксация выполняется на разные крепежные элементы или клей.

Поскольку разные фирмы ориентируются на собственную частоту, то искажений и ложных реакций не происходит. Вот таким образом можно подключить дверной звонок в квартире своими руками. Часто и блок звонка, и кнопка могут быть совершенно автономны работают от батареек или аккумуляторов. При нажатии на любую кнопку фаза поступает на звонок, и он звенит.

Если звонок подключается без трансформатора Подключают почти так же, как дверной звонок с трансформатором, но в таком случае один провод от кнопки идет напрямую в автомат и подключается на фазу. Для подпитки видеоглазка используются его собственные источники в виде батарей, встроенных аккумуляторов, которые работают из-за подзарядки. Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Пружина помогает якорю сдвинуться от полюса электрического магнита, а контакт из латуни снова прижимается к поверхности винта, замыкая при этом цепь.

Надеемся, что предоставленные фото, схемы и видео были для Вас понятными и полезными! Особенно если оба элемента запитаны от батарейки.

Некоторые модели оснащены видеоглазком, позволяющим проводить видеонаблюдение. У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам.

В последнем находится звонок электромеханического типа или плата с динамиком. Он прикрепляется к стене, для чего рекомендуется пользоваться дюбелями. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током В, но их сложнее монтировать.
Установка звонка (ИНСТРУКЦИЯ КАК НЕ НАДО ДЕЛАТЬ)

Как выбрать звонок — несколько советов

Чтобы звонок не стал раздражителем, портящим настроение, при его приобретении стоит обратить внимание на его некоторые характеристики. Иначе его недостатки  сособны стать неприятными неожиданностями

Оформление кнопки можно также подобрать под дизайн входной двери.

Выбор мелодии звонка. От количества и качества мелодий зависит стоимость прибора. Традиционные звонки, известные много лет, часто не только неприятны слуху, но и звучат пугающе. Эти варианты по сей день встречаются в магазинах, и стоимость у них невелика.

Продается достаточно много моделей с полифоническими мелодиями, из них можно подобрать вариант на любой вкус.

Не стоит приобретать звонок с типовым, часто встречающимся звуковым сопровождением, иначе, возможно, придется бегать к двери каждый раз, когда гости придут к одним из ближайших соседей.

Если выбирается звонок с несколькими мелодиями, то их можно время от времени менять.

Звонок будет удобнее в эксплуатации, если он имеет регулятор громкости. Практика показывает, что существуют модели, настроенные «на вкус» производителя – или дико ревущие, или едва слышные.
Дизайнерское оформление. Если звонок выбирается для квартиры, то кнопка для него должна быть скромной, не привлекающей к себе особого внимания. Основной же блок можно подобрать к оформлению прихожей. Сегодня представлены звонки, поверхности блока которых имитируют фактуру древесины, замши, камня, кожи и т.п.
Если приобретается беспроводная дистанционная модель для частного дома, то перед походом за покупкой стоит провести замер расстояния от калитки до дома. Это необходимо для того, чтобы кнопка и аппарат надежно взаимодействовали между собой. В характеристиках звонка обязательно должен быть указан диапазон его действия.
Приобретать звонок стоит в специализированных магазинах — в них гарантировано можно купить качественный продукт. Не рекомендуется покупать такой прибор с рук или в небольшом хозяйственном магазине

Как правило, эта продукция имеет сомнительное качество, а никакой гарантии на изделие покупатель не получит.
Кроме этого, стоит обратить внимание на такие параметры, как надежность контактов и прочность корпуса основного блока и кнопки. Если кнопка будет закреплена на калитке, то необходимо, чтобы была предусмотрена ее защита от влаги и пыли (рекомендуемый класс защиты – IP 44).

*  *  *  *  *  *  *

В заключение хотелось бы предостеречь тех владельцев жилья, которые очень далеки от электромонтажных работ, и слабо представляют себе даже, скажем, что такое ноль и фаза. Не стоит рисковать и выполнять монтаж самостоятельно, так как такой «смелый эксперимент» может привести к печальным последствиям. Поэтому лучше всего пригласить для выполнения этой работы профессионального электрика, который быстро справится с этой простой для него задачей.

Необходимые инструменты

Прежде чем начинать рассмотрение подключения проводных звонков, следует уточнить, какие вещи и инструменты потребуются для этого, чтобы весь процесс был реализован правильно. Итак, для этого потребуется иметь под рукой:

• непосредственно звонок, который обычно состоит из внутреннего и внешнего блоков;
• дюбеля и шурупы, что потребуются для закрепления прибора на стене;
• кнопка;
• трансформатор;
• кабель – потребуется для подключений низковольтного типа;
• дрель и шуруповерт;
• стриппер для зачистки провода;
• изолента, хомуты из пластика и рулетка;
• отвертки;
• плоскогубцы с длинным носом и обычные;
• бокорезы;
• сверла;
• уровень.

Кроме того, следует сказать, что еще одним подготовительным моментом будет то, что если раньше звонок не устанавливался, то следует подобрать максимально подходящую для монтажа область.

Как подключить звонок в квартире: проводной, беспроводной

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные.

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.

Рассмотрим, как подключить дверной звонок всеми возможными способами.

Какие инструменты понадобятся для проведения работ

Для установки звонка вам понадобится:

• Сам звонок (внешний и внутренний блоки);
• Дюбеля с шурупами, для установки;
• Трансформатор.
• Кнопка.
• Провод — специальный для низковольтных подключений.
• Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
• Дрель-шуруповерт, стриппер для зачистки проводников.
• Изоляционная лента, рулетка, пластиковые хомуты.

Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).

На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.

Установка динамика

Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.

Установка кнопки

Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.

Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.

Стриппер для зачистки кабелей

Подключение электропровода к кнопке

Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.

Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.

Желательно выставлять ее по уровню.

Маскировка и крепление проводки

Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.

Подключение главного блока звонка

К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.

Главный блок, вид изнутри

Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.

Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.

После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.

Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.

Подключение

Проводной электрический звонок требует прокладки скрытого кабеля, после чего необходимо восстановить отделку стен. В частном доме эта задача усложняется, так как электрический кабель прокладывается на открытом воздухе или под землей. Зато система оповещения на долгие годы будет надежной. Ее можно сделать с питанием от сети, а также в аварийном режиме – от батареек.

Установка дверного звонка с беспроводной связью для частного дома предпочтительнее, но здесь существуют ограничения:

Элементы питания кнопки передатчика могут выйти из строя от действия высокой или низкой температуры окружающей среды

Важно правильно подобрать подходящее устройство, чтобы свести это негативное действие к минимуму. Количество преград из железобетона и металла должно быть минимальным, чтобы радиосигнал лучше проходил

Уверенная зона передачи сигнала от передатчика до приемника обычно составляет около 100 м, что вполне достаточно. Желательно оставлять при этом запас не менее 20 %, чтобы исключить действие других факторов.

Популярными становятся звонки с видеокамерой и электромеханическим замком, который удобно открывать дистанционно. Подобные домофонные системы устанавливаются в частных домах и многоэтажках.

Элементы домофонной системы

Перед тем, как прокладывать электропроводку, следует определить местоположение ближайшей распределительной коробки, поскольку разводка делается через нее. Снаружи квартиры электрический провод делается скрытым, а внутри – на усмотрение хозяина.

Перед тем как установить квартирный звонок, нужно сделать эскиз. В нем учитываются все особенности помещения. Под проводной звонок нужно штробить канавку в 3 раза шире диаметра кабеля. Его крепят с помощью пластиковых скоб и саморезов. Внешняя проводка укладывается в короб, закрепленный на стене саморезами. Запас кабеля в местах подключения оставляют на 10-15 см. Типовая схема приведена на рисунке ниже.

Монтаж основного блока

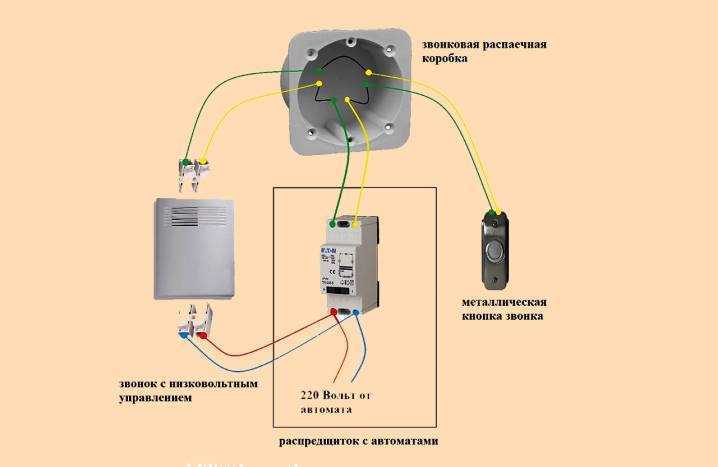

Проводная схема подключения дверного звонка

На схеме выше красный фазный провод со счетчика подключается к автомату, а после него проходит в распределительную коробку (слева направо). Нулевой провод (синий) проложен сразу в распределительную коробку. Эта схема существует до установки звонка. На блок звонка надо только вывести ноль и фазу, в разрыв которой подключается кнопка. Если блок содержит металлические части, к нему прокладывается заземление (зеленый провод). Фаза определяется с помощью индикатора напряжения.

Блок звонка следует подключить в разрыв нулевого провода. Если подключить в фазный провод, может выйти из строя электронная схема при нажатии на кнопку звонка.

Соединения выполняются через клеммники, которые обычно входят в комплект звонка. В инструкции должна быть схема подключений. Подача питания производится в последнюю очередь.

Установка кнопки

Кнопку рекомендуется размещать на высоте 1,5 м от пола и выше. Она разбирается и крепится основанием к дверной коробке или стене. После подключают провода и кнопку снова собирают. Если она беспроводная, ее монтируют без подключения, установив внутри элемент питания.

После монтажа кнопки, кабеля и блока следует подключиться к сети. На вводном щите надо отключить электроснабжение квартиры. Фаза и нулевой провод берутся из распределительной коробки. Если схема собрана без ошибок, то звонок сразу работает. Если он не действует, производится прозвонка тестером всей схемы, и неисправность устраняется.

На скорую руку можно сделать звонок из подручных средств. Для этого используют старые звуковые игрушки, музыкальные открытки, старый мобильный телефон и т. п

Важно, чтобы его можно было услышать. Эксклюзивное устройство может оказаться еще эффективнее вышедшего из строя дорогостоящего звонка

Дверной звонок из старого мобильного телефона

Отслуживший свой срок электромеханический звонок не стоит выбрасывать. Он еще может пригодиться, если его восстановить и отложить до лучших времен.

Это интересно: Подключение электрического котла к электросети — подробная инструкция
