Особенности деревянных изделий

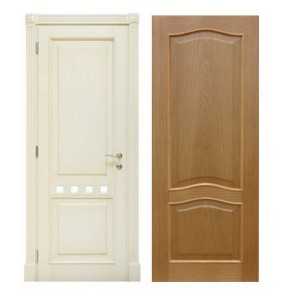

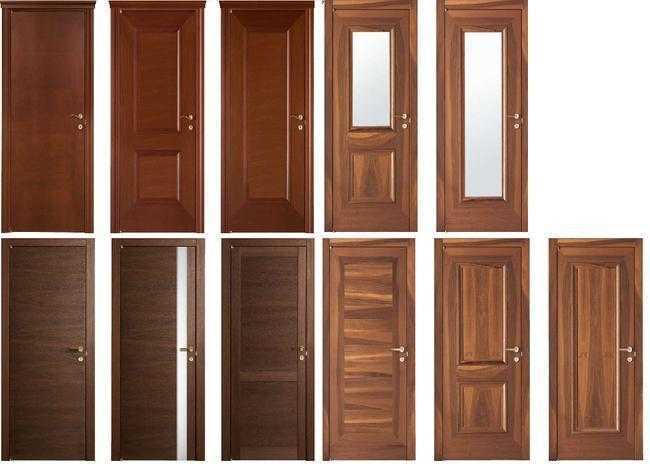

Отечественные производители выпускают межкомнатные (внутренние) деревянные конструкции в соответствии с ТУ или ГОСТ. В процессе проектирования параметры размера и типа выбирают по каталогам, учитывая требуемую пропускную способность, размеры мебели и оборудования. В основном ширина межкомнатных дверей находится в пределе от 0,6 до 1 м – если конструкция однопольная, 1,4, 1,2, либо 1,8 м – когда дверь, устанавливаемая между комнатами, двупольная. Специальная деревянная система входа и выхода может быть высотой 1,2 либо 1,8 м.

Кроме того, дверная конструкция должна соответствовать определенным нормам значений энергии, приведенных в таблице 1.

Таблица 1 – Нормативный запас энергии

Тип конструкции	Положенный энергетический запас Е, Дж	Контрольное ударное число
Деревянные двери внутри помещения (межкомнатные)	30	10
Двери, установленные на входе в квартиру	60	20
Двери, установленные в производственные здания, общественные и жилые дома	60	30

Если говорить о самих конструкциях дверей, то наиболее популярный на сегодняшний день, который по праву можно назвать классическим, вариант – это распашные деревянные двери. Как правило, они включают в себя одну, полторы или две створки.

С целью сэкономить в помещении пространство и оптимально его использовать, можно установить складные полотна. Они могут объединять две и более створки и подобно музыкальной гармошке открываться-закрываться. Все большей актуальности в наши дни приобретают двери-купе, которые выполняются из раздвигающихся по уровню пола и потолка деревянных листов со стеклом или без него. Из-за тяжелого веса крепят их на двух направляющих.

Технические условия

В ГОСТ 475-78 описываются общие положения, распространяющиеся на любые деревянные двери, предназначенные для жилых домов и вспомогательных построек, а также общественных зданий. Следует отметить, что данный стандарт не включает в себя требования, относящиеся к изделиям, устанавливаемым в строениях, относящихся к особым архитектурным проектам. В нормативе указываются:

• классификация;
• общие технические требования;
• варианты комплектации;
• условия приемки;
• способы визуального и методы инструментального контроля;
• возможности транспортировки и хранения, а также упаковки.

Классификация деревянных дверей в соответствии с ГОСТ производится по нескольким параметрам, одним из которых является назначение изделий:

• внутренние двери располагают между соседними помещениями, а также на входах в квартиры или офисы с лестничных площадок и общественных коридоров;
• наружные – устанавливают на входах в здания, мусороприемные камеры и тамбуры;
• специальные – выполняют функции дополнительной звукоизоляции, дымо- или теплозащиты, повышенной прочности или пожарной безопасности;
• двери-люки предназначаются для подвалов и чердаков;
• двери-лазы ставят в местах выхода на крыши или на входах в техпомещения.

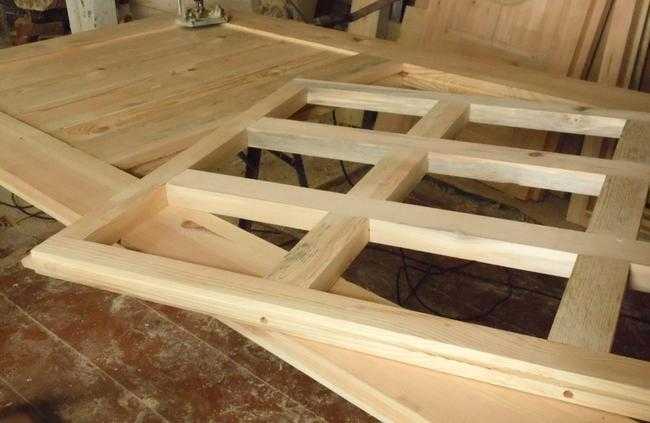

По конструкции деревянные двери изготавливают рамочными или щитовыми, с разными фрамугами и порожками, либо без них; одно- или двупольными (размеры полотен могут иметь одинаковые или разные размеры); остекленными, либо глухими, нормальной или повышенной влагостойкости.

Еще одним существенным признаком, по которому ГОСТ классифицирует деревянные двери, является направление и вариации раскрывания полотен:

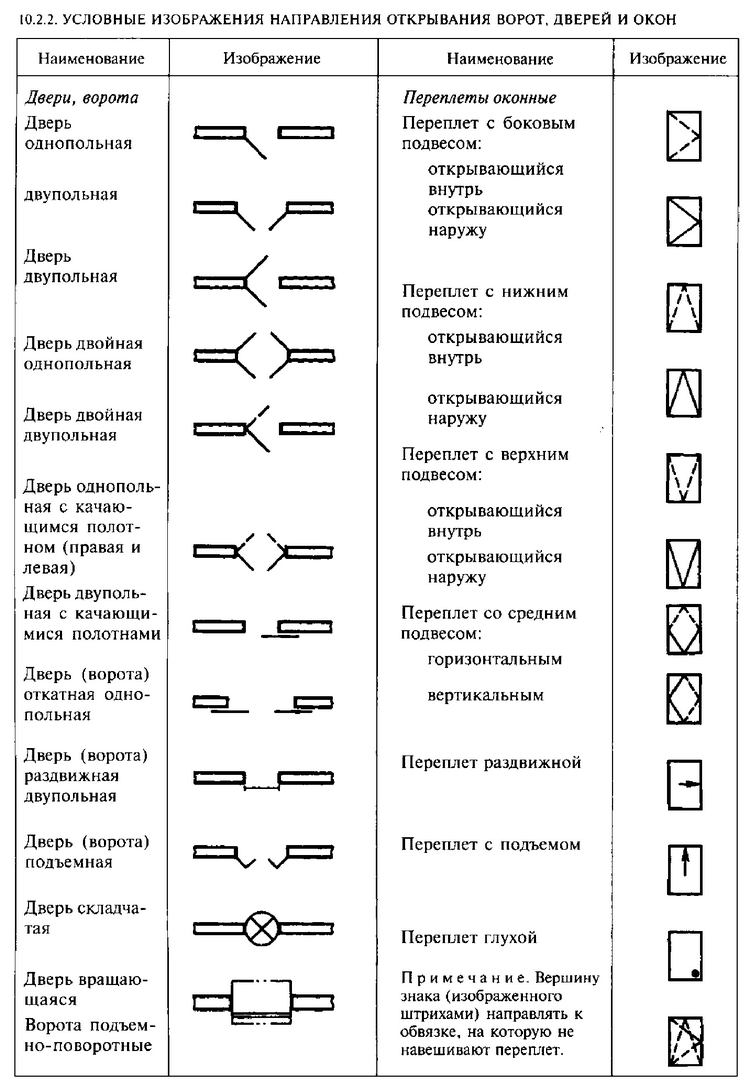

• распашные – полотна отворяются только в одну сторону. Их принято называть левыми, если открывание производится по направлению движения часовой стрелки, либо правыми, если полотна распахиваются наоборот;
• качающиеся – открываются в обе стороны;
• раздвижные – передвигаются в одной плоскости.

Для отделки деревянных дверей применяют прозрачные или непрозрачные лакокрасочные покрытия; улучшающую внешний вид облицовку – листовыми, панельными, а также пленочными материалами. Для каждого из отделочных материалов существуют свои нормативы и стандарты, определяющие их качество.

Основные требования ГОСТ

Стандарт предполагает изготовление деревянных дверей с некоторыми отклонениями. В частности, в нем обозначены размеры допусков:

• для зазоров в притворах;
• для отклонений от плоскостности и перпендикулярности;
• для высоты провесов и т.д.

В качестве материалов для деревянной двери или блока разрешается применять просушенную древесину, в том числе древесные плиты и фанеру, металлопрокат, пластиковые и клеевые материалы, а также стекло. Для влажных помещений, тамбуров и входов в здания требуется выбирать хвойные породы, имеющие повышенную влагостойкость. Для внутренних работ позволяется использовать стойкую к загниванию и прочную на изгиб древесину лиственных деревьев.

ГОСТ предусматривает наличие определенного количества видимых пороков и дефектов в полотнах. Нормативами регламентируются их размеры, число, варианты обработки, заделки или устранения.

В дверных конструкциях разрешается использование клееных элементов. В нормативной документации подробно оговаривается, какие размеры могут иметь детали и где возможно их месторасположение. В качестве клея при изготовлении и облицовке внутренних дверей рекомендовано пользоваться составами с показателем водостойкости не ниже среднего. Требования по прочности соединений указаны в соответствующих главах ГОСТ.

Для чего нужна сертификация конструкций

ПВХ

Государственные нормы способны не только уберечь покупателей от некачественного и опасного для здоровья человека материала, предоставляют гарантию о качестве изделия, но и позволяют разгруппировать фирм-изготовителей, отталкиваясь от их репутации.

Потому, покупая любые деревянные или пластиковые ПВХ изделия, в обязательном порядке нужно требовать документ на него. Лишь компания, у которой получится документально убедить покупателя в высоком качестве собственной продукции, может получить доверие. Документ способен подтвердить то, что:

• соблюдены все нормы и требования ГОСТ к изготовлению конструкции;
• сырье, применяемое для деревянных и ПВХ-полотен, безвредно для здоровья человека;
• все товары имеют гарантию от изготовителя;
• монтаж фурнитуры технологически выполнен правильно.

Пожарная безопасность

СНиП 21-01-97 Пожарная безопасность зданий и сооружений

Санитарные нормы и правила по пожарной безопасности зданий и сооружений от 1998 года содержат также и правила, применимые к дверям. Это относится к эвакуационным выходам: ширине и направлению открытия двери, расстоянию от дверей до других объектов, и так далее.

 * * *

Многие нормы созданы более 30 лет назад, однако действуют до сих пор. Они пересматриваются и дополняются в зависимости от развития технологий производства, сохраняя основные правила, поскольку большая часть современного жилья построена еще в советские годы по старым стандартам.

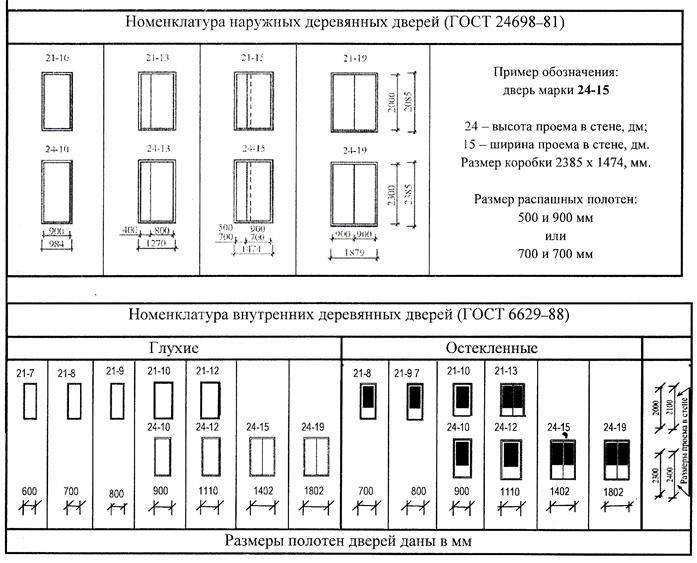

Маркировка ГОСТ: деревянные двери

Нормативы дверных полотен из дерева определяет ГОСТ 475-78. В этом положении рассказывается про общие правила, по которым должны изготавливаться дверные деревянные конструкции. Причем эти стандарты касаются как дверей для жилых помещений, так и для общественных зданий.

По своему назначению, согласно ГОСТ, двери подразделяются на внутренние, внешние, специального назначения (например, противопожарные), двери – лазы на крышу и в технические помещения, а также люки для выхода на чердаки и в подвалы.

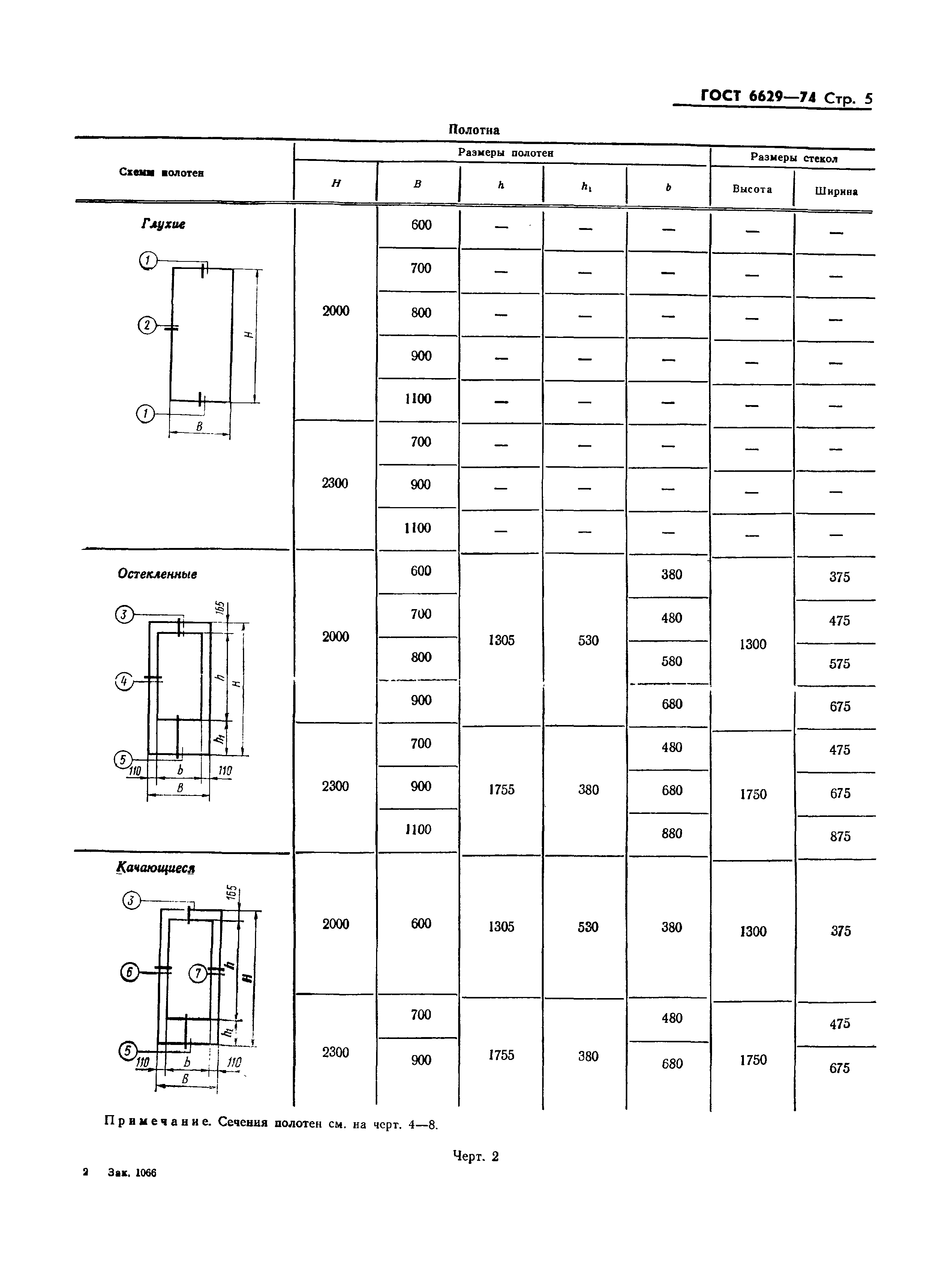

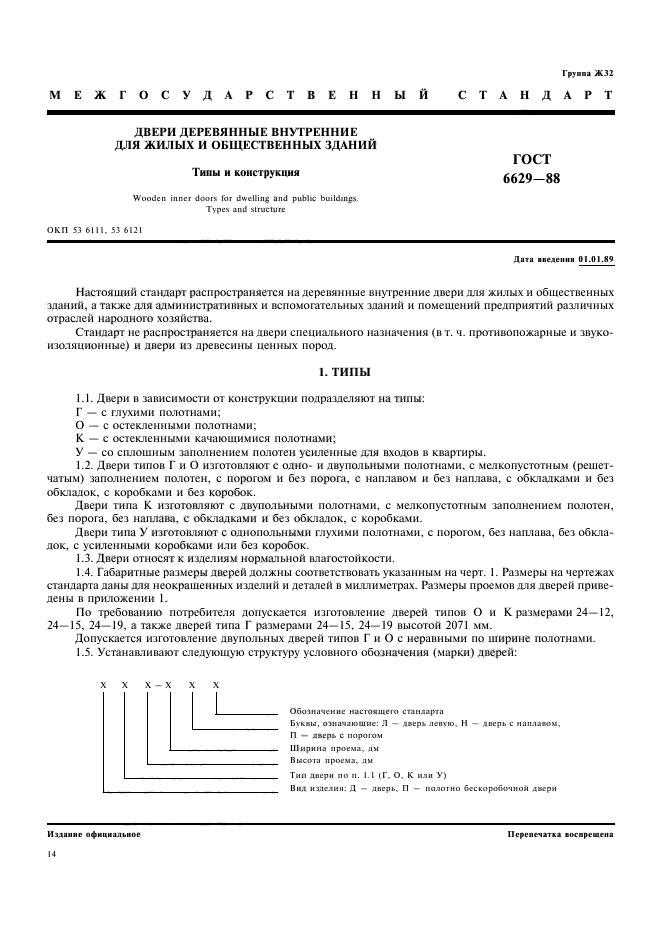

Внутренние двери  «контролирует» ГОСТ 6629-88. При этом его действие не распространяется на дверные полотна специального назначения и двери, изготавливаемые из ценного дерева.

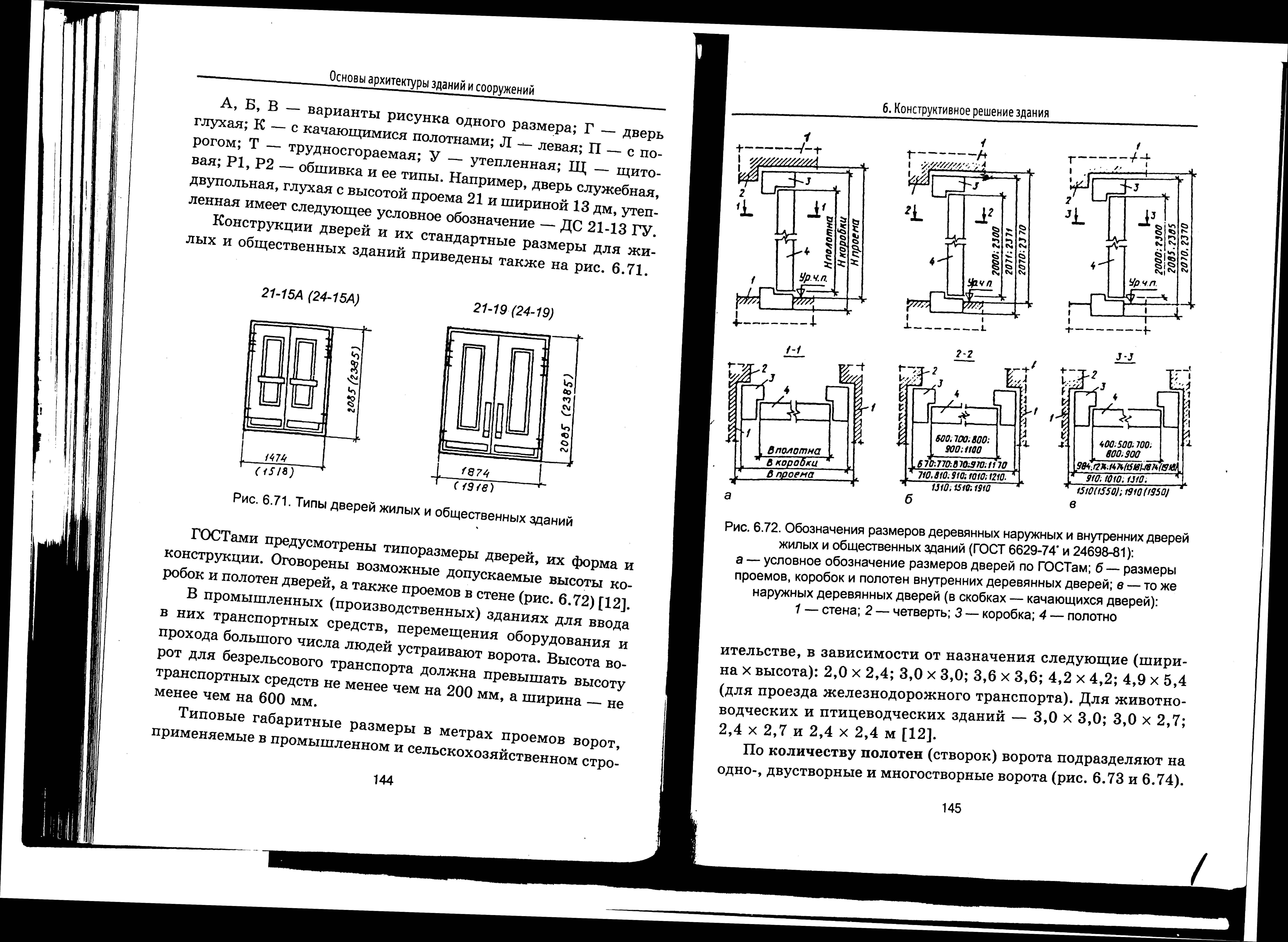

Изучая ГОСТ, можно узнать о маркировке и обозначениях для дверей на чертежах

Маркировка внутренних деревянных конструкций, согласно ГОСТу выглядит таким образом:

• О – дверь, имеющая остекление;
• К – полотно, у которого есть качающаяся створка;
• Г – конструкция с глухой створкой;
• У – усиленная конструкция, способная выполнять функции входной двери в многоквартирных домах.

Изучая внимательно маркировку, можно понять размеры или тип конструкции двери. Например, дверной блок обозначается буквой «Д», просто полотно – «П».

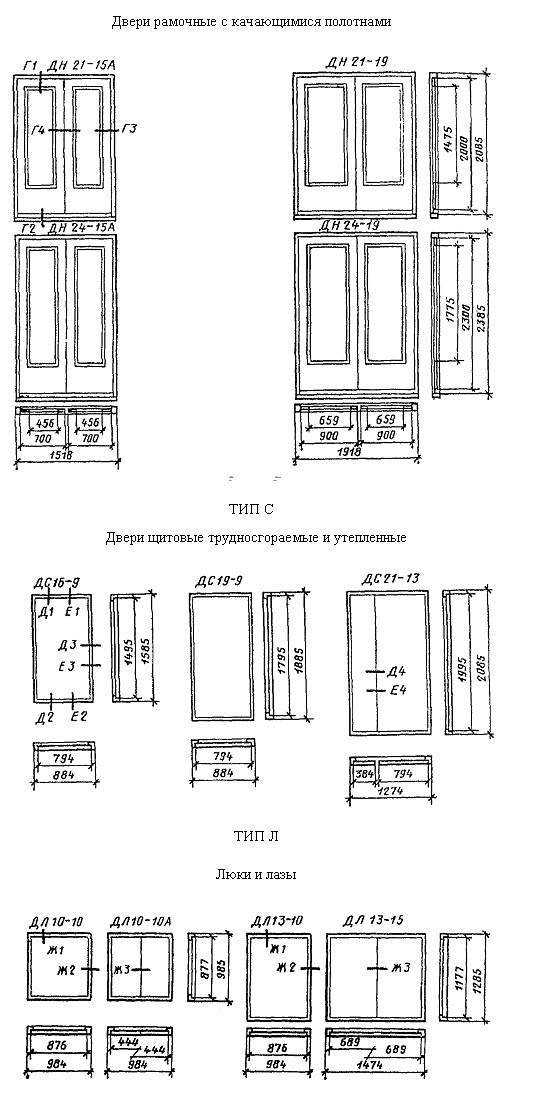

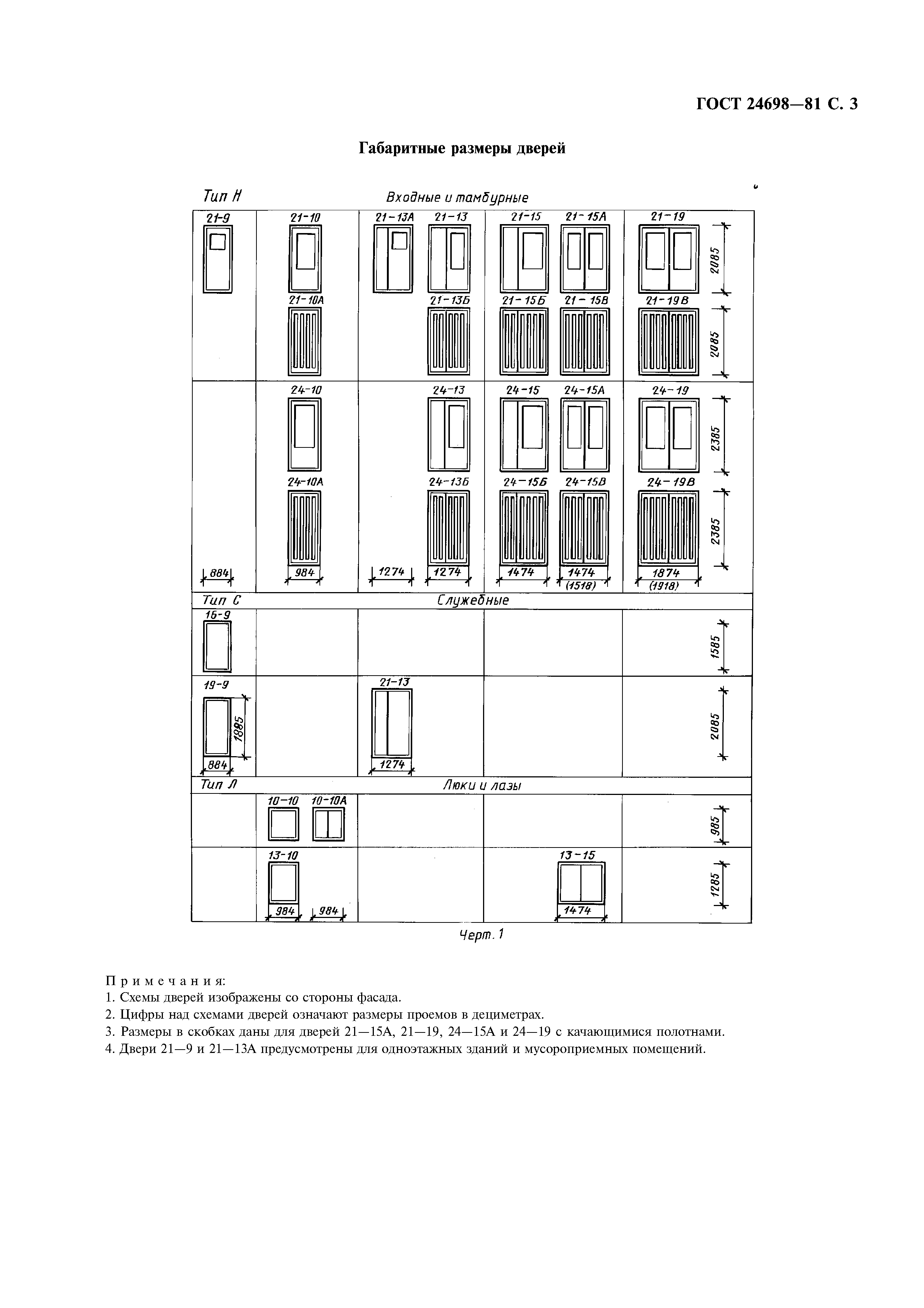

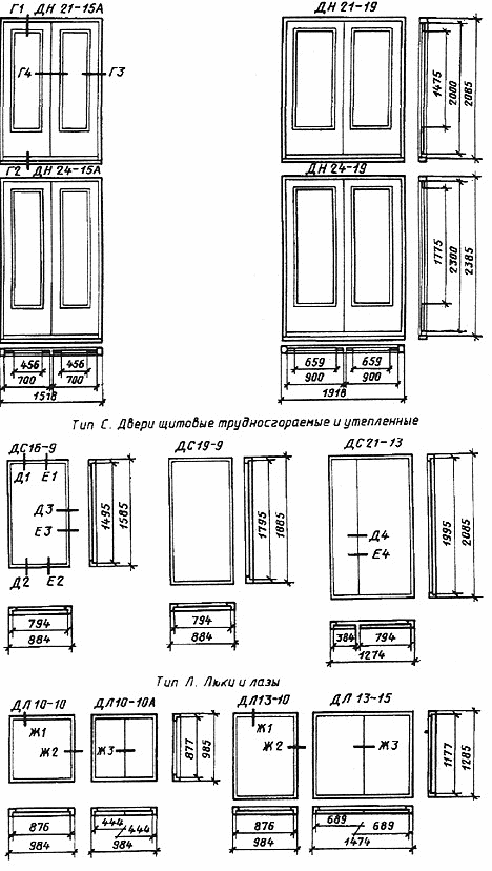

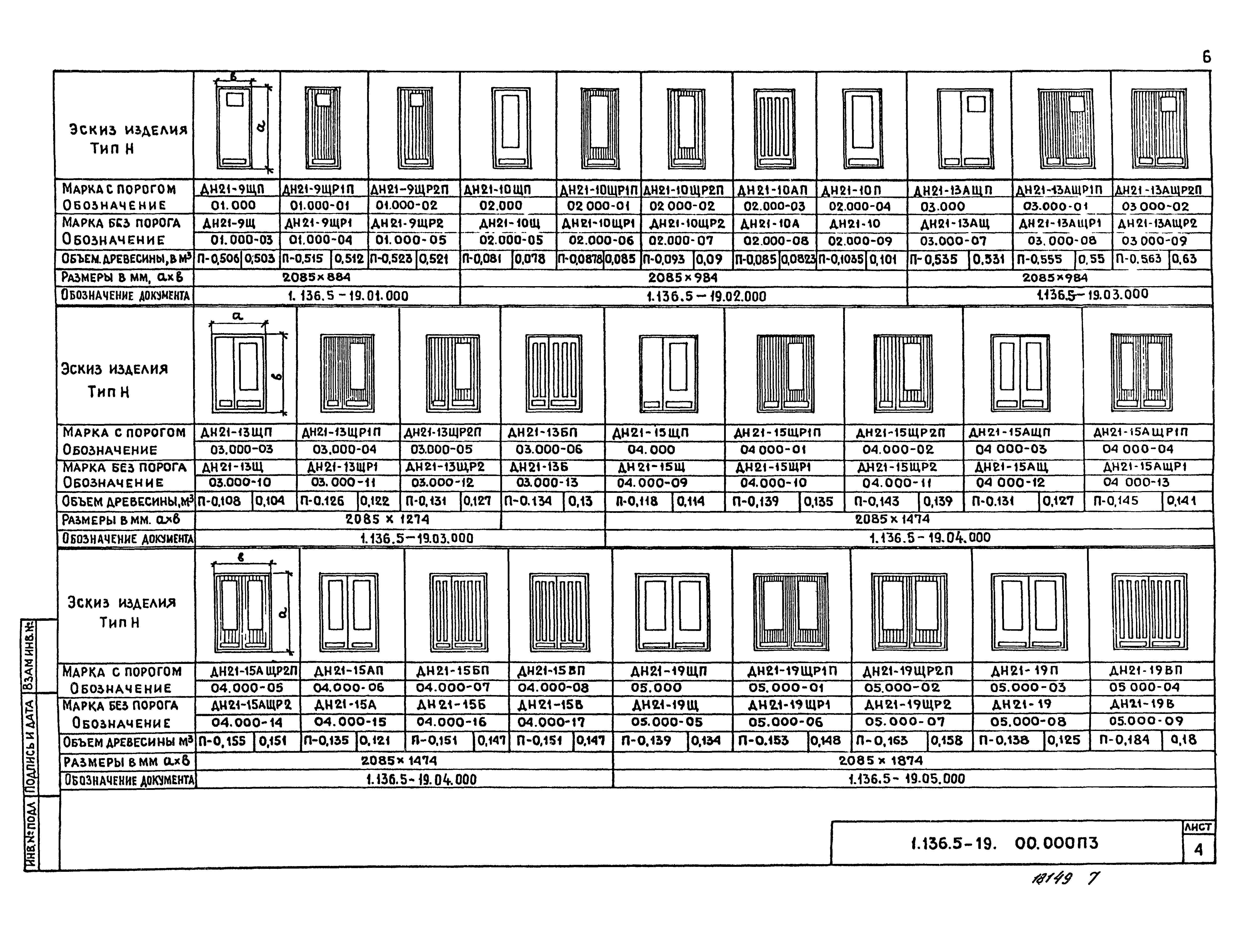

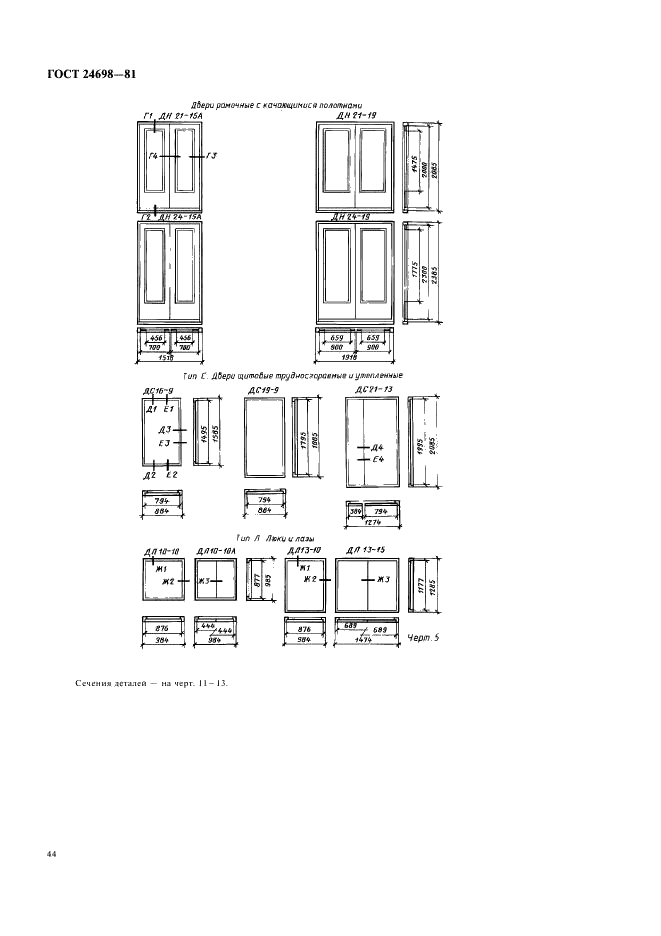

Что касается наружных дверей из древесины, то их регулирует ГОСТ 24698-81. Согласно ему, маркировка наружных дверей такова:

• Н – тамбурные и входные двери;
• Л – люки  и лазы;
• С – служебные.

Конструкция

2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475-78, настоящего стандарта и по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт. 2, а размеры сечений — на черт. 3.

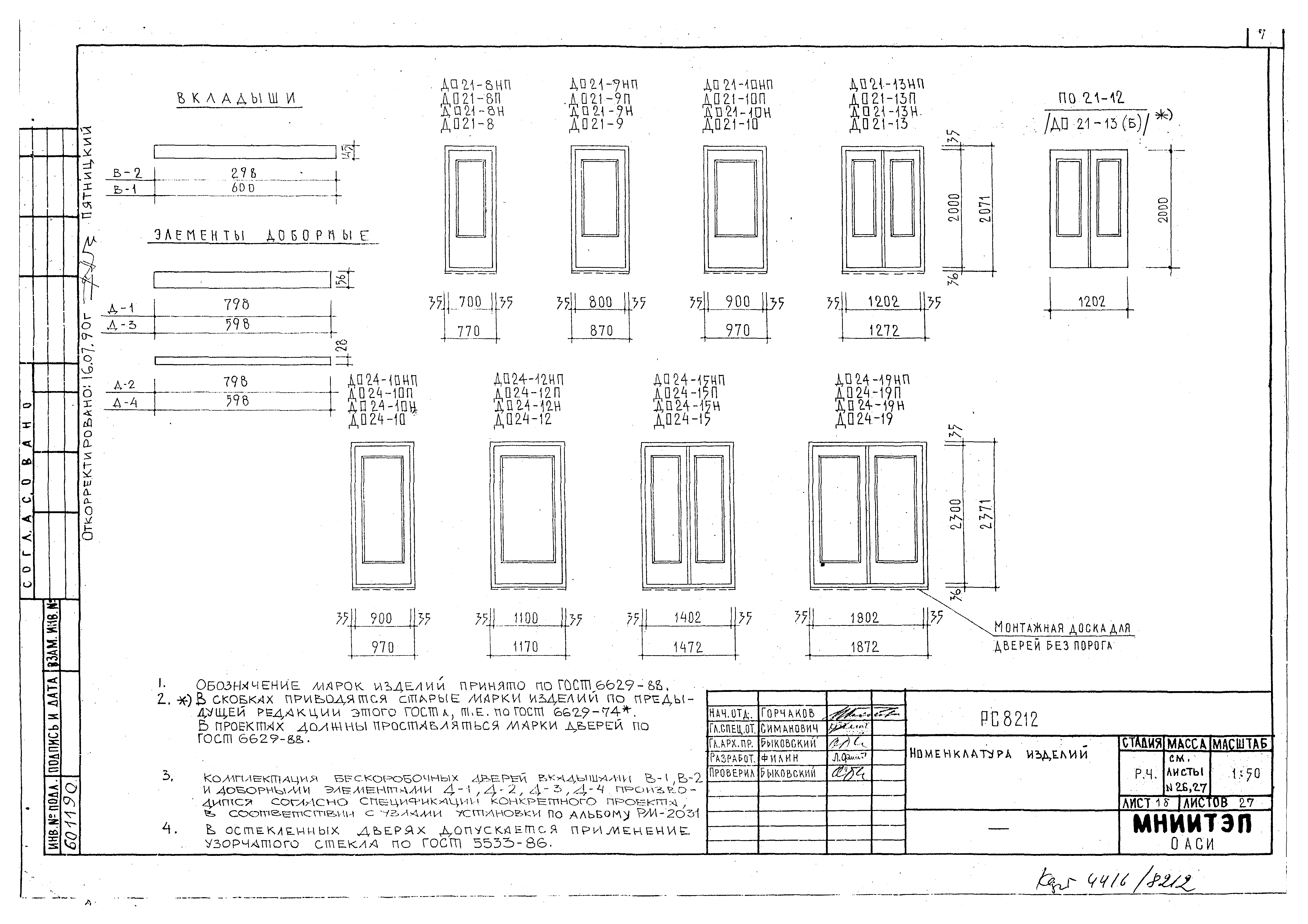

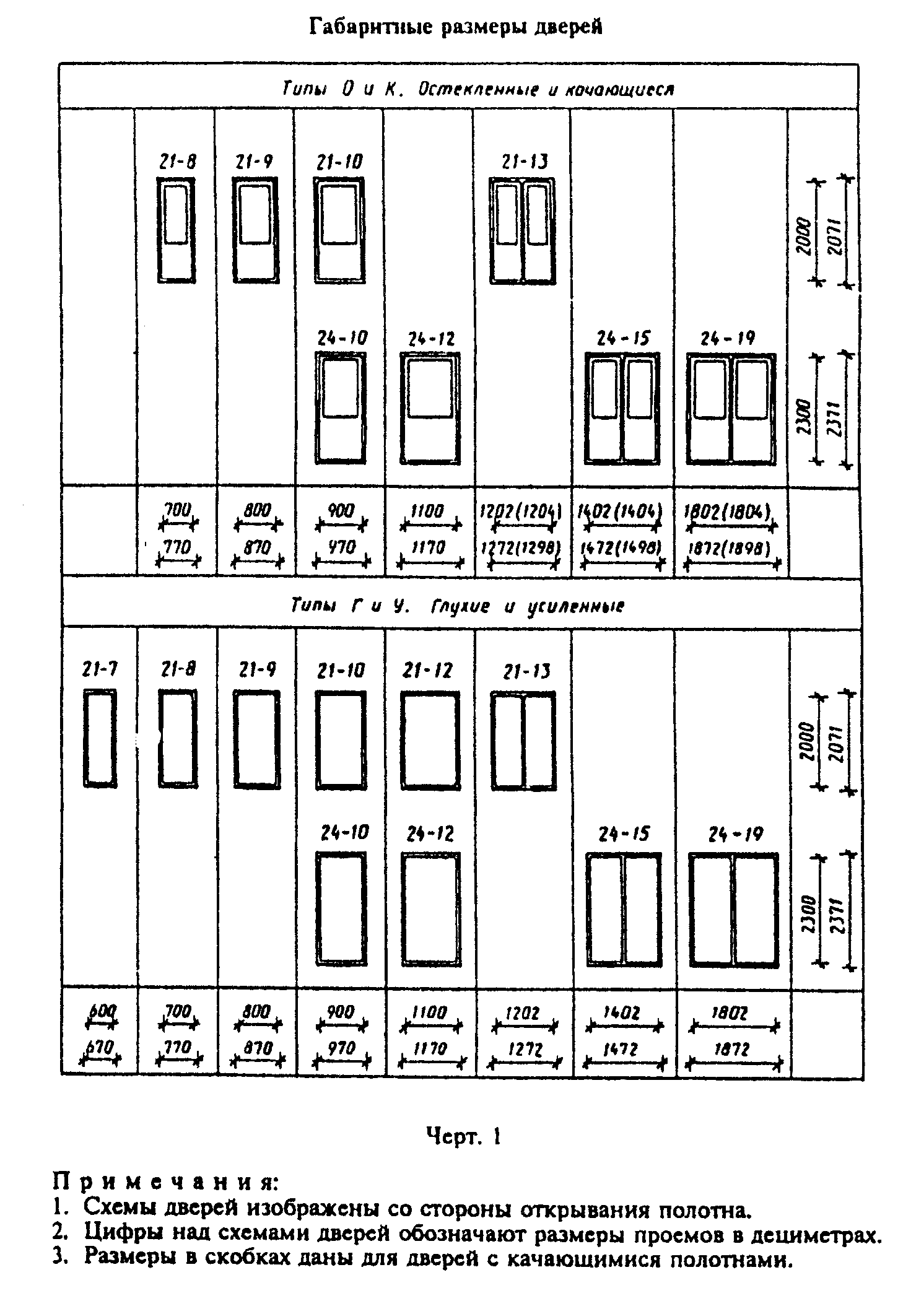

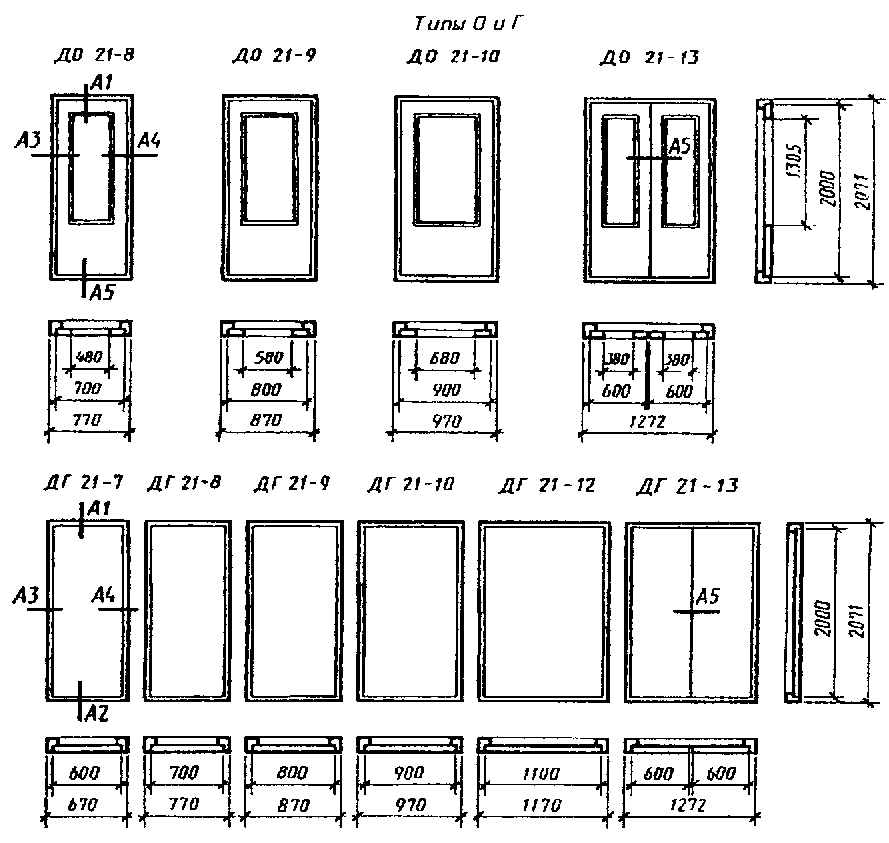

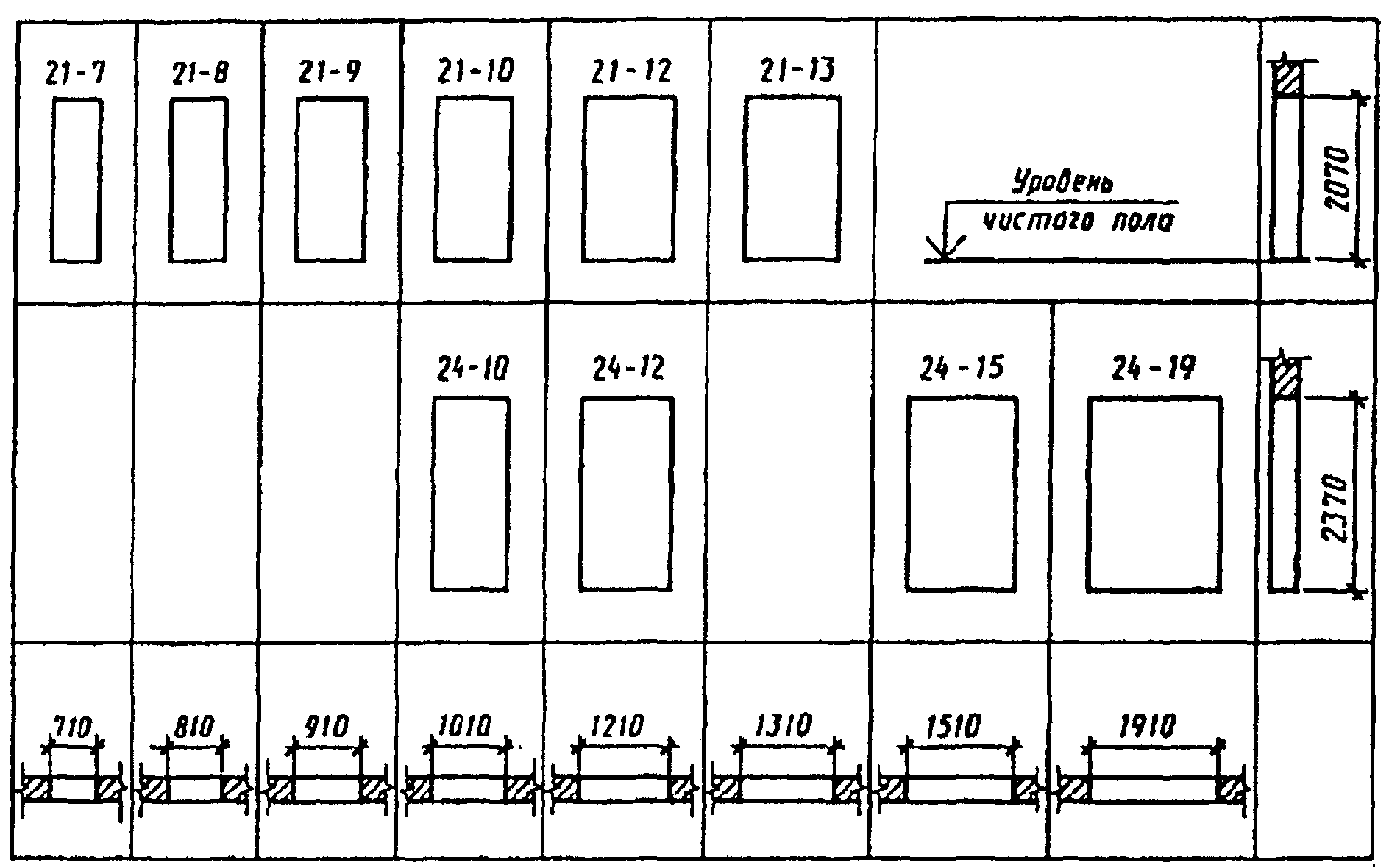

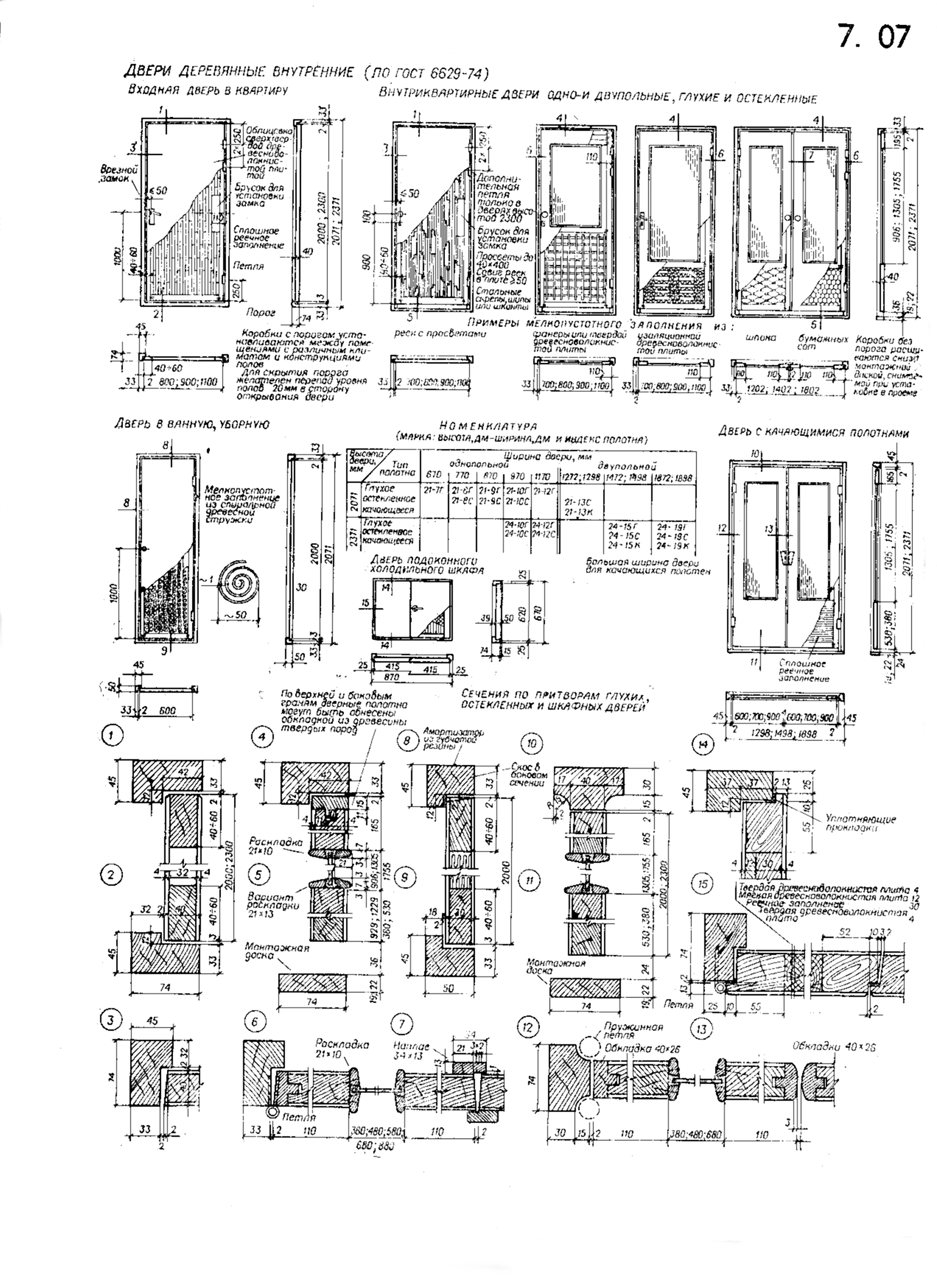

Конструкция, форма и типоразмеры дверей

Чертеж 2. Лист 1

Примечание. Сечения деталей см. черт. 3.

Чертеж 2. Лист 2

Примечание. Сечения деталей см. черт. 3.

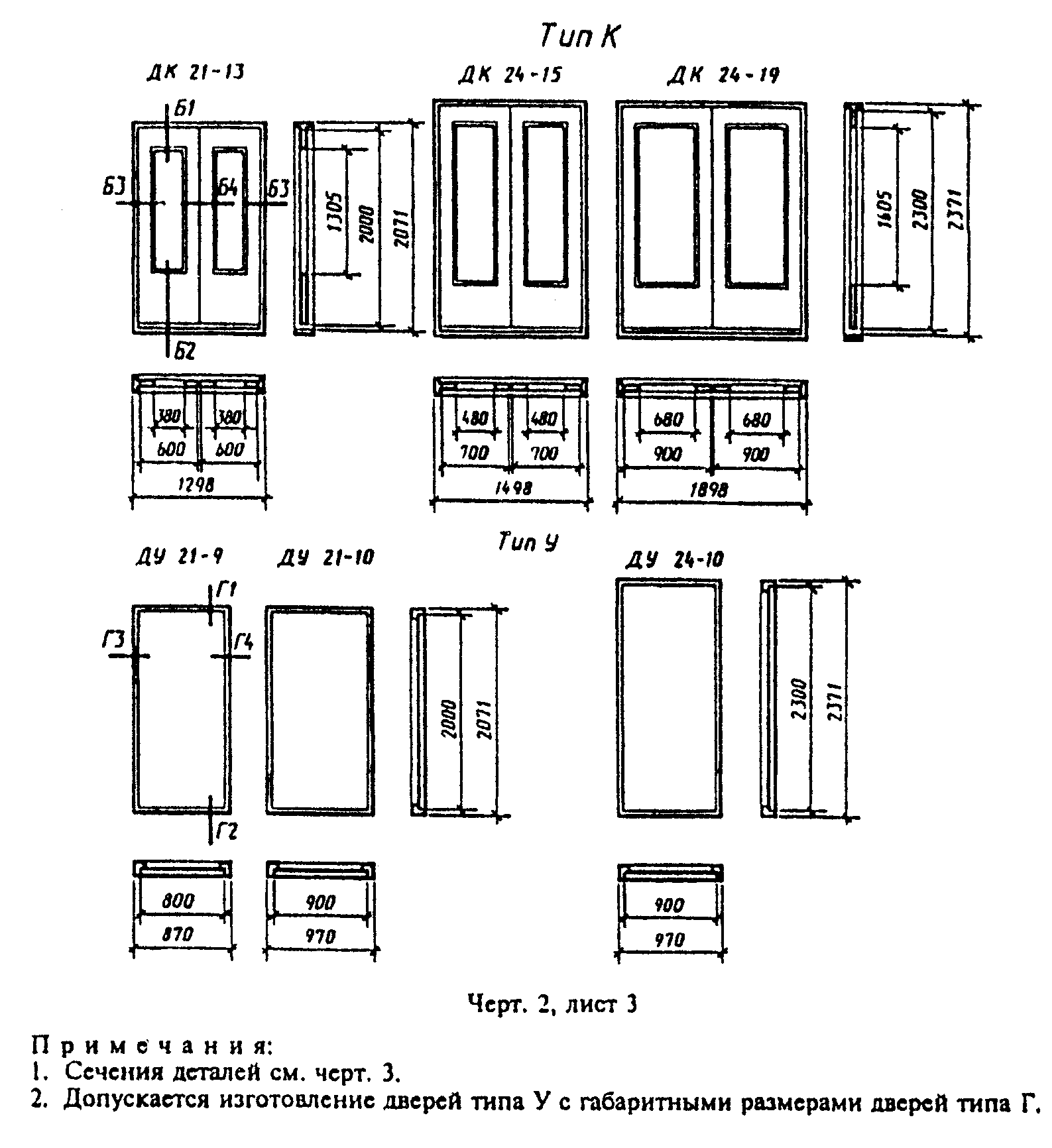

Чертеж 2. Лист 3

Примечания. 1. Сечения деталей см. черт. 3.

2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.

Чертеж 3, лист 1. Типы О и Г

1 — монтажная доска; 2 — узорчатое стекло поГОСТ 5533-86 или армированное стекло по ГОСТ 7481-78,или оконное стекло по ГОСТ 111-78 толщиной 4 — 5 мм

Примечания 1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.

2. Допускается применение пластмассовых раскладок для крепления стекол.

3. Допускается применение монтажных досок иной конструкции.

Чертеж 3. Лист 2.

1 — бруски каркаса щита; 2 — обкладка

Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт. 1, 2.

Чертеж 3. Лист 3.

1 — петля ПН9-130 по ГОСТ 5088-78, 2 — оконное стекло по ГОСТ 111-78, толщиной 4 — 5 мм

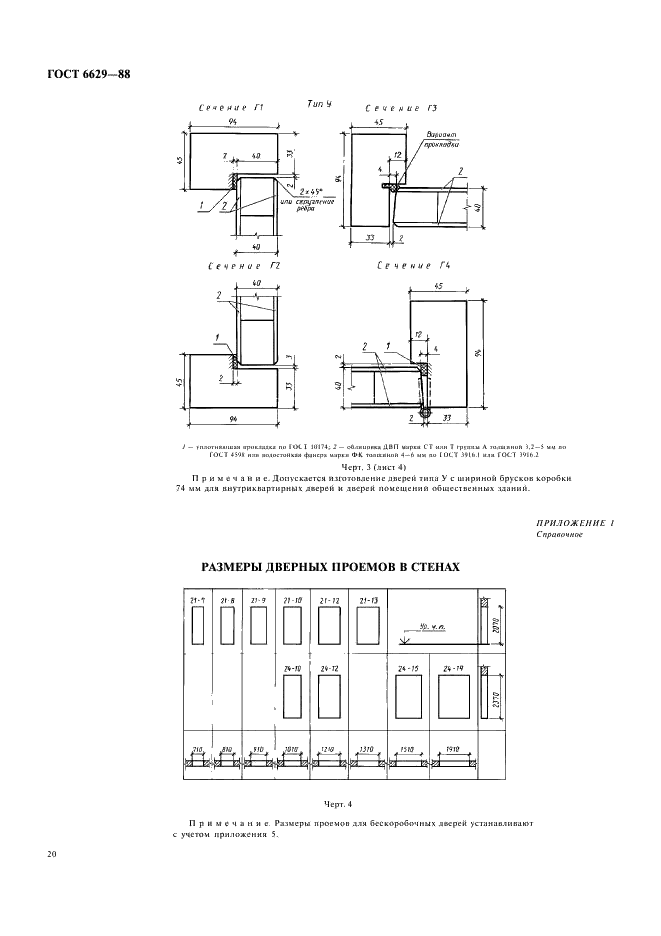

Чертеж 3. Лист 4.

1 — уплотняющая прокладка по ГОСТ 10174-72; 2 — облицовка ДВП марки СТ или Т, группа А, толщиной 3,2 — 5 мм по ГОСТ 4598-86 или клееная фанера ФК толщиной 4 — 6 мм нениже сорта В/ВВ по ГОСТ 3916-69

Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.

2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или древесно-стружечными плитами, а также с применением калиброванных по ширине полос древесно-стружечных плит, уложенных на ребро.

Примеры заполнения щитов дверных полотен приведены в Приложении 2.

2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5 — 6 мм, ширина 3 — 4 мм.

Допускается применение брусков шириной 45 — 60 мм, склеенных по боковой поверхности.

Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными на клею в шип или на шкантах, скобах, скрепках.

2.5. Облицовку дверей производят материалами в соответствии с ГОСТ 475-78 в части, относящейся к дверям нормальной влагостойкости.

2.6. Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.

2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.

2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон накладки из декоративного бумажно-слоистого пластика толщиной 1,3 — 2,5 мм по ГОСТ 9590-76, сверхтвердых древесно-волокнистых плит толщиной 3,2 — 4 мм по ГОСТ 4598-86, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.

2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.

2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в Приложении 3.

КонсультантПлюс: примечание.

Взамен ГОСТ 10174-72 Постановлением Госстроя СССР от 27.07.1990 N 65 с 1 января 1991 года введен в действие ГОСТ 10174-90.

2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174-72 или другими, обеспечивающими необходимую герметичность притворов.

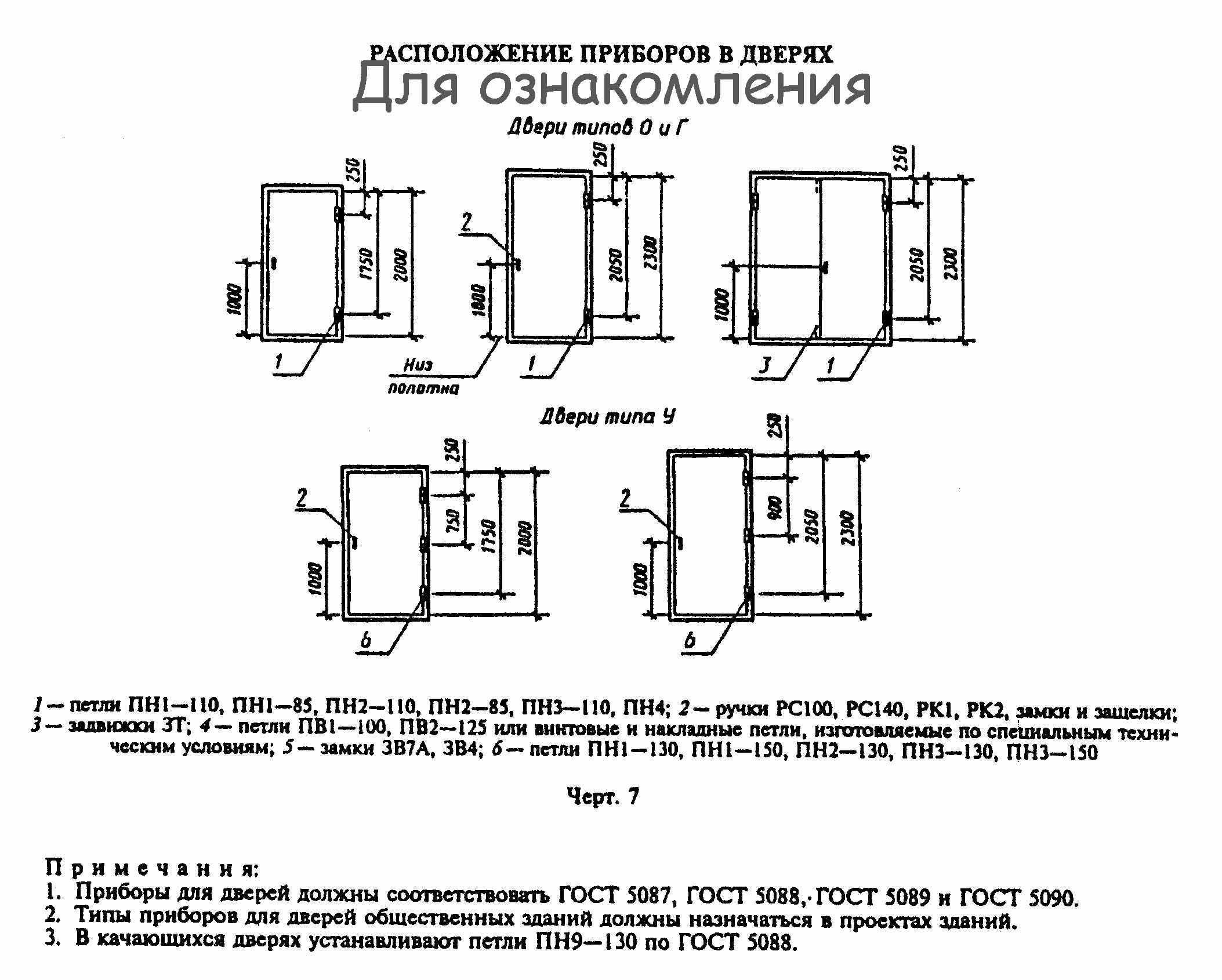

2.12. Расположение приборов приведено в Приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.

Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.

2.13. Варианты установки бескоробочных дверей приведены в Приложении 5.Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в Приложении 6.

Схемы определения левых и правых дверей приведены в Приложении 7.

Спецификация стекол для дверей приведена в Приложении 8.

2.14. В заказе на поставку дверей должно быть указано:число дверей по маркам и обозначение настоящего стандарта;вид и цвет отделки;вид и толщина стекла;спецификация приборов.

По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.

Заказываем двери правильно

Все, уважающие себя фирмы, обговаривая заказ с клиентом, должны заключить договор. Каждый потребитель также обязан знать, что же содержится в договоре.

В частности, в бумаге должны быть указаны:

• размер двери;
• тип полотна с количеством створок, направлением открывания;
• наличие или отсутствие утеплителя;
• материал;
• заполнитель;
• цвет материала, покрытие;
• фурнитура (количество, тип, дизайн);
• наличники, обкладки и другие элементы.

Эти пункты носят общее название – спецификация.

Для чего обычному потребителю требуется знать нормативы ГОСТа? Все просто: зная нормативные требования, вы можете проверить производителя и продавца товара, предотвратить продажу вам некачественного товара. Все изделия, при производстве которых были соблюдены государственные требования, имеют соответствующий знак качества и сертификат. Покупая межкомнатную систему, попросите у продавца продемонстрировать сертификаты, чтобы удостовериться, что двери внутренние деревянные соответствуют ГОСТу 2017.

ГОСТы по делопроизводству 2023 г.

ГОСТ — единая государственная система делопроизводства, которая предполагает стандарт работы с бумагами в РФ.

ВАЖНО!

Стандарт не обязателен для применения всеми организациями. Он служит ориентиром для документооборота.

Знакомство со стандартами, на наш взгляд, полезно начать с изучения терминологии, которую подробно описывает другой национальный стандарт — ГОСТ Р 7.0.8-2013 (делопроизводство и архивное дело), поскольку эти знания помогут правильно понимать и использовать профессиональную лексику.

В нем определены понятия, используемые в статье:

• документ — зафиксированная на носителе информация с реквизитами, позволяющими ее идентифицировать;
• оформление документа — проставление на документе необходимых реквизитов;
• реквизит документа — элемент оформления документа.

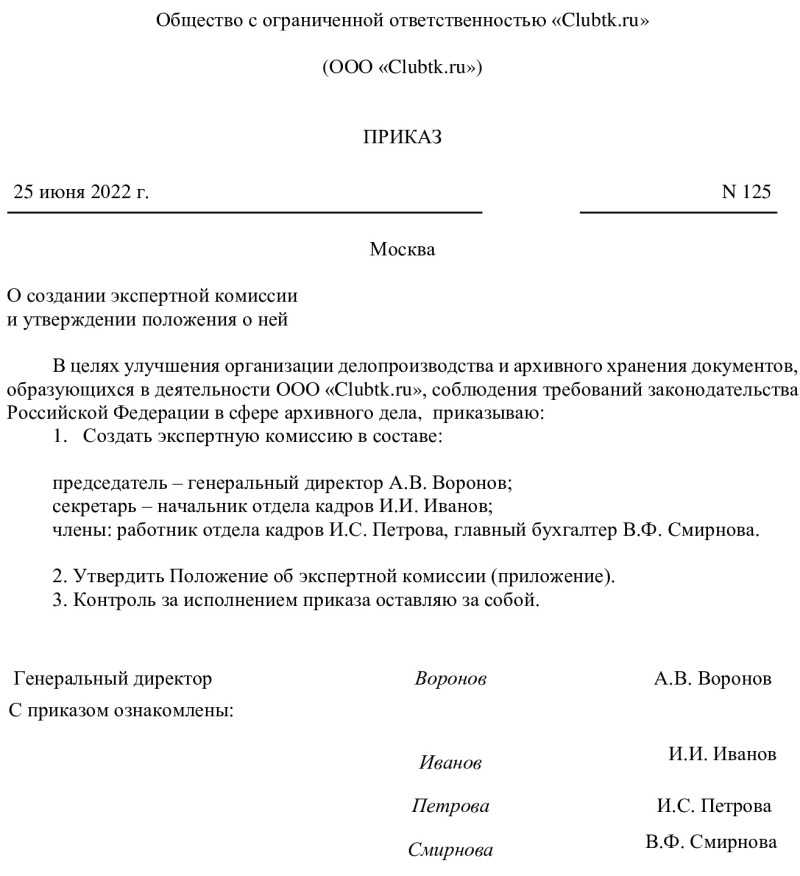

Вот образец оформления приказа по ГОСТу в 2023 году:

Деревянные двери

ГОСТ 475-78 Двери деревянные. Общие технические условия

Этот стандарт распространяется на деревянные двери для жилых, общественных, производственных и вспомогательных зданий и сооружений. После классификаций дверей по их видам и назначению идет список допустимых требований по количеству и глубине трещин, сучков, червоточин. Данные требования не позволят, чтобы из вашей двери вываливались сучки или чтобы непросушенная дверь изменила свою форму. Пороки древесины описаны в ГОСТе 2140, который распространяется и на двери.

ГОСТ 6629-88 Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция

Настоящий стандарт дополняет ГОСТ 475-78 и распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства. После классификации дверей по типам идет описание конструкций и схемы вариантов дверного полотна и коробок.

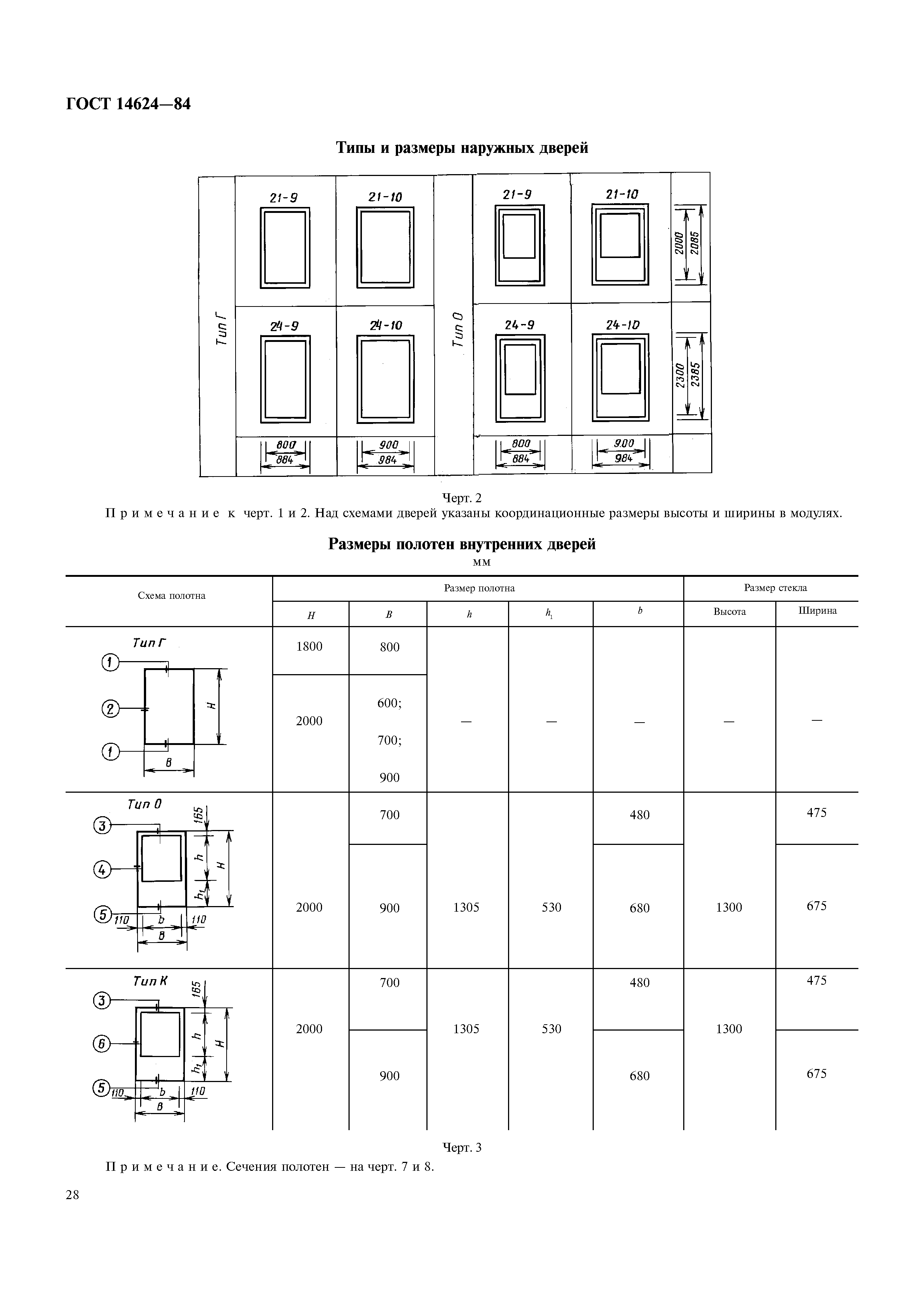

ГОСТ 14624-84 Двери деревянные для производственных зданий. Типы, конструкция и размеры

Настоящий межгосударственный стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий. После классификации дверей по типам идут многочисленные чертежи конструкций, понятные только специалистам. Затем указаны требования к конструкциям, размеры дверных проемов в стенах, приемы установки защитных ограждений для наружных дверей. Стандарт введен в 1985 году, однако по некоторым параметрам не утратил своей актуальности до сих пор.

ГОСТ 24698-81 Двери деревянные наружные для жилых и общественных зданий

Настоящий стандарт вступил в действие в 1984 году и до сих пор распространяется на деревянные наружные распашные двери для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий. Такие двери подразделяются на входные и тамбурные, служебные, люки и лазы и имеют повышенные требования к качеству по сравнению с внутренними. Здесь же приведены требования к конструкции и таблицы габаритных размеров, формы и типоразмеры, схемы рамочных и щитовых дверей.

Предисловие

1. Разработан Федеральным бюджетным учреждением «Всероссийский научно-исследовательский институт документоведения и архивного дела» (ВНИИДАД) Федерального архивного агентства.

2. Внесен Техническим комитетом по стандартизации ТК 191 «Научно-техническая информация, библиотечное и издательское дело».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 октября 2013 г. № 1185-ст.

4. В настоящем стандарте реализованы нормы федеральных законов от 27 июля 2006 г. № 149-ФЗ «Об информации, информационных технологиях и о защите информации», от 22 октября 2004 г. № 125-ФЗ «Об архивном деле в Российской Федерации».

5 Взамен ГОСТ Р 51141-98

Правила применения настоящего стандарта установлены в ГОСТ Р 1.1-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Подпись — инициалы вперед

В адресате и тексте инициалы пишут после фамилии: Иванов И. И. А в подписи — перед ней: И. И. Иванов. Мы не знаем, почему так.

Если документ на фирменном бланке, название компании в подписи можно не писать. Если вверху уже указана должность автора, то внизу хватит только подписи и инициалов с фамилией.

На фирменном бланке не указывают название компании в подписи

Если подписей несколько, их располагают друг под другом по подчиненности или убыванию важности. Сначала директор, потом зам, а потом зам зама

Сначала подписывает директор, потом — главбух

Если в договоре или письме уже указали директора, а подписать пришлось кому-то другому по доверенности, нельзя писать «за» перед должностью, хотя многие так делают. Нужно от руки исправить фамилию или поставить штамп.

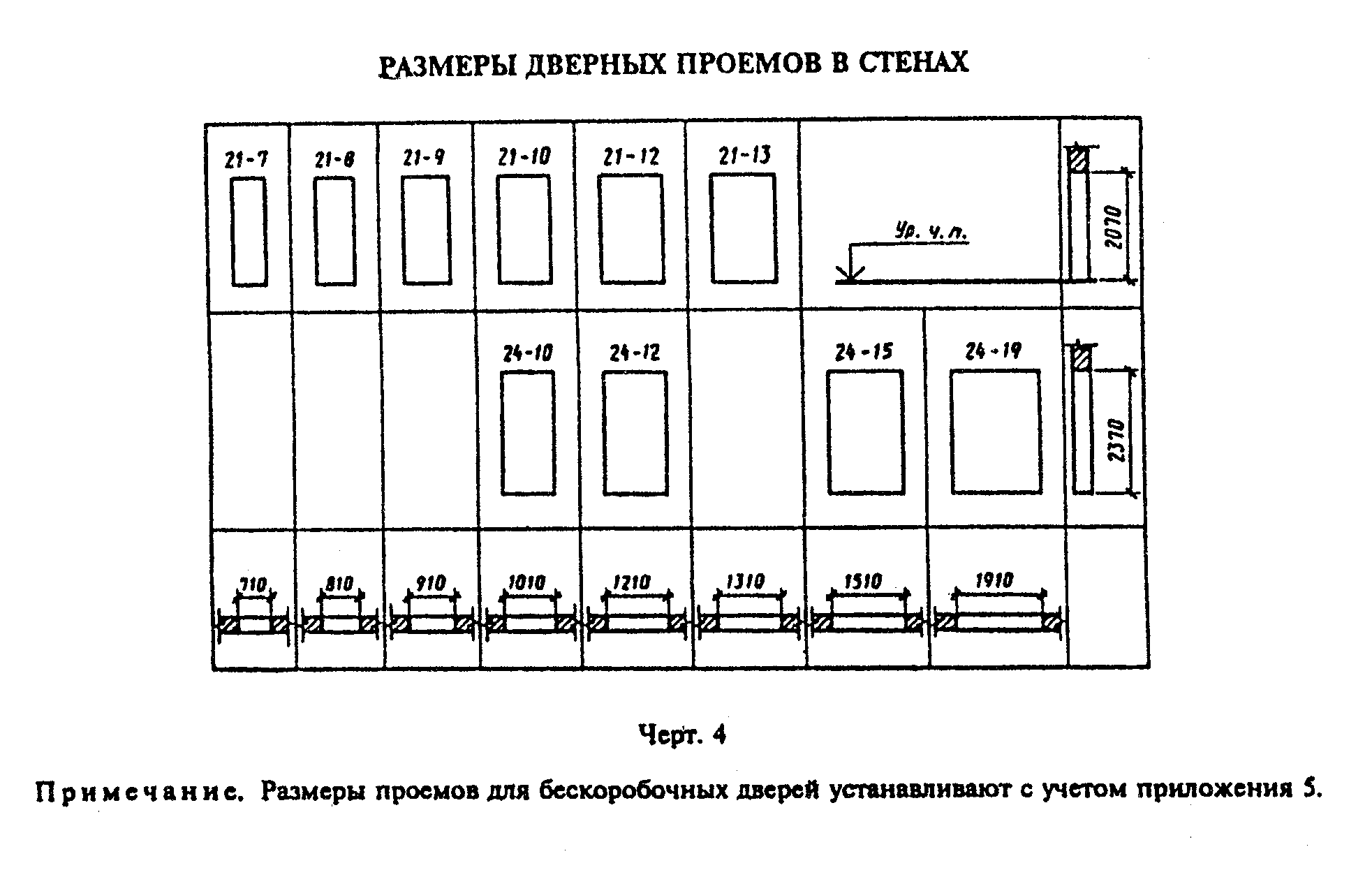

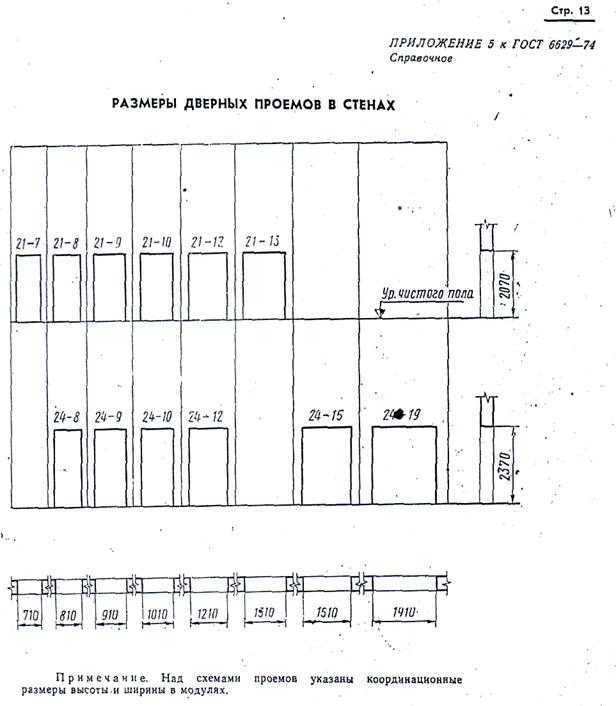

Рекомендуемые габариты дверей для разных помещений

В квартирах старой типовой застройки практически все дверные блоки установлены с соблюдением нормативов прошлых времен:

• входные — 200х90 см;
• межкомнатные — 200х80 см;
• в санузлах и подсобных помещениях — 200х60 или 200х70 см.

Считается, что двери таких размеров обеспечивают в жилье комфорт и безопасность. В сталинских квартирах, построенных в дохрущевскую эпоху, двери намного выше и шире. В те времена еще не стремились экономить пространство, поэтому дома возводились с высокими потолками и просторными комнатами. Дверные проемы достигали высоты 2,4 м, ширины 1 м или даже 1,4 м (в двупольном исполнении).

Более высокие двери не только лучше смотрятся, но и удобнее. В Европе стандартной является высота полотна 2,1 м.

Но если потолки низкие — до 2,7 м — то и конструкция должна соответствовать общей концепции, чтобы не выглядеть чужеродной. При большой высоте потолков — 2,8-3 м — лучше установить двери не менее 2,1-2,2 м. Кстати, некоторые производители предлагают такие варианты, а цена их не выше, чем обычных двухметровых блоков.

Визуально увеличить высоту проема и придать двери парадность можно с помощью дверных порталов или широких наличников. Даже стандартное полотно без особых украшений будет выглядеть более респектабельно.

Современные квартиры свободной планировки зачастую совсем не имеют перегородок и, соответственно, проемов для дверей. Каждый владелец волен по-своему решать вопросы разграничения пространства, чем многие пользуются с большим удовольствием.

При выборе межкомнатной двери рекомендуется учитывать не только габариты и дизайн, но и звукоизоляционные качества. Если тишина в комнате является приоритетом, можно остановиться на моделях с выпадающим порожком. Устройство продается также отдельно, поэтому его нужно купить и отдать на установку в мастерскую.

Для сантехнических блоков важны влагостойкость. Для кухни и детской — практичность, возможность влажной уборки.

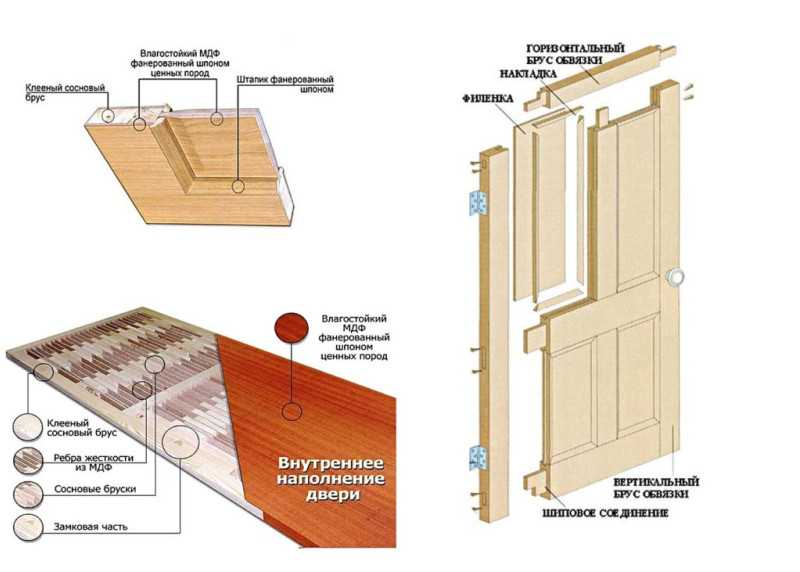

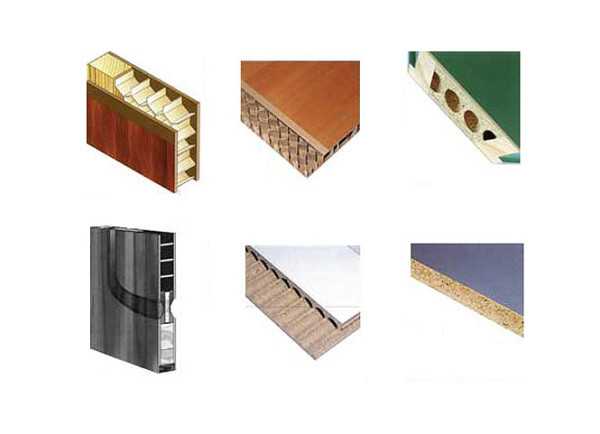

Заполняющий материал

Государственные стандарты касаются всех частей конструкций. Так, когда рамка готова, выбирают материал, который будет основным наполнителем. Подобное сырье обеспечивает дополнительную прочность, звуко- и теплоизоляцию.

В соответствии с требованиями ГОСТ такой наполнитель может быть:

• сплошной, состоящий из древесных брусков или кусков ДСП;
• сотовый (мелкопустотный) – делается из шпона, фанеры, ДВП, бумаги.

Усиленные конструкции всегда заполняются сплошным материалом. Сотовая вставка используется в том случае, если дверь стандартная и сверху обшивается ДВП. Если система имеет остекление, то ее сплошное полотно может заполняться сотовым материалом. Очень высокие изделия в тех местах, где устанавливается фурнитура, должны иметь сплошное заполнение из деревянных брусков.

Если проем нестандартный

Типовую дверь можно установить только в проем, который на несколько см больше самого блока. А что делать, если вход слишком узкий или широкий, или его высота далека от стандартной? Здесь возможны 2 решения:

Для расширения проема можно аккуратно стесать часть стены с помощью болгарки или другого инструмента. Для сужения крепятся бруски или гипсокартон в 3 слоя с последующей облицовкой откосов.

Под эти стандарты стараемся подогнать проем

В несущих стенах проем расширять запрещено. Это может привести к потере прочности и устойчивости вышележащих конструкций и вызвать их обрушение. В перегородках допускается увеличивать или уменьшать проем, но с учетом того, что опирание перемычки на стену должно быть не менее 120 мм.

Бывает, что полотно не проходит по высоте. В некоторых случаях его можно подрезать, но при этом гарантия с изделия снимается. Чтобы закрыть щель при слишком высоком проеме, используется дополнительный декор или облагораживание прилегающей зоны штукатуркой, обоями и т.д. В любом случае перед установкой дверей нужно взвесить все за и против того или иного решения.

Дополнительные требования

Для возможности обеспечить доступ к запирающим устройствам с целью их замены или ремонта, с внутренней стороны полотна механически устанавливается «окошко». Запирающее устройство не рекомендуется фиксировать методом сварки из-за вероятности повреждения высокой температурой деталей замка. При установке замков необходимо исключить вероятность деформирующих нагрузок на замки в процессе эксплуатации. Это необходимо, чтобы не допустить заклинивание замков.

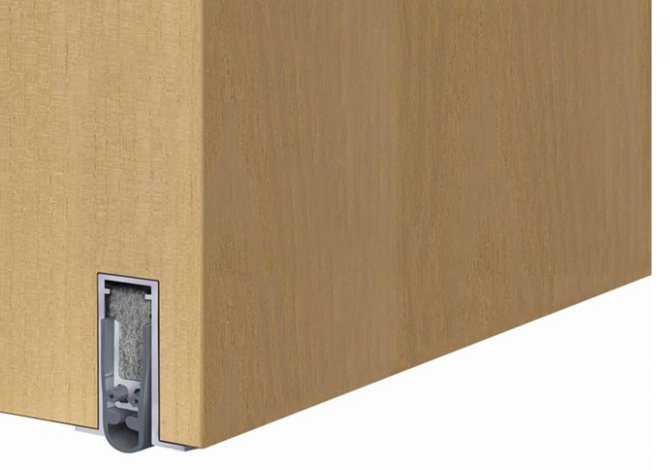

Для звукоизоляции и уменьшения теплоотдачи монтируют уплотняющие прокладки по всему периметру коробки. Число контуров допускается два и больше. Монтаж выполняется без щелей в стыках прокладок, а их прилегание к притвору необходимо сделать плотным. На наружных входных дверях уплотняющие прокладки подбираются по устойчивости к влиянию температурных перепадов. Глубина размещения засова замка в гнезде коробки составляет 22 мм.

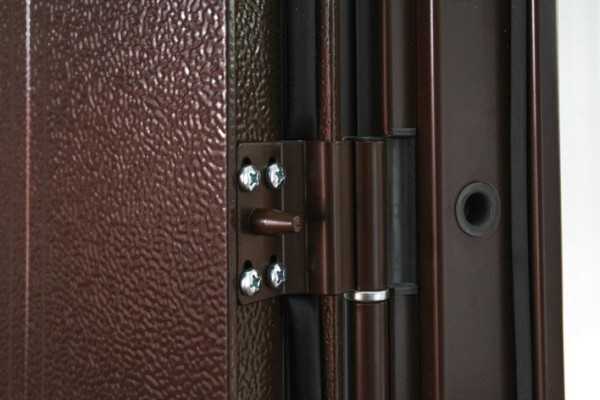

Противосъемные ригели плотно входят в отверстия на дверной коробке, не позволяя снять дверь с петель.

ГОСТ распространяет свои требования на устройство металлических дверных блоков до девяти квадратных метров. Размеры полотен составляют, не более 2200 мм в высоту и 1200 мм в ширину.

Вес дверного полотна не должен превышать 250 кг. Если размеры и вес конструкции больше, чем приведенные в ГОСТ, необходимо проведение дополнительных испытаний. Если вес превышает 200 кг, согласно ГОСТ рекомендуется фиксировать дверное полотно на три петли. Это же касается металлических дверей любого веса, устанавливаемых в общественных местах. Согласно требованиям ГОСТ средняя петля должна располагаться на 15-20 см ниже верхней петли. Монтаж металлического блока выполняется с помощью монтажных ушек, которые привариваются к раме.

Документооборот: основные понятия

Современный экономический словарь определяет документооборот как движение документов между их составителями и исполнителями по информационным технологическим цепочкам, дающее возможность проинформировать всех заинтересованных лиц, довести до них принятые решения, осуществлять учет и контроль. В свою очередь делопроизводство — это мероприятия по ведению, обновлению и контролю за документацией.

Поскольку значение информации в современном мире и бизнесе трудно переоценить, требования к оформлению документов по делопроизводству играют важную роль. Зачастую от четкости и ясности формулировок, скорости прохождения бумаг зависит правильность принятия решений и конечный результат.

Выделяют три вида документопотока:

• входящий (поступающий в организацию);
• исходящий (направленный из организации);
• внутренний (документация, создаваемая и используемая работниками в управленческом процессе).

Отделка дверей

ГОСТ 2977-82 Шпон строганый

Настоящий межгосударственный стандарт распространяется на cтроганый шпон, применяемый в качестве облицовочного материала. Здесь приводятся понятие шпона, его виды, описываются пороки и их допустимость, правила приемки, методы испытаний, упаковки, маркировки, транспортировки и хранения.

ГОСТ 9590-76. Пластик бумажнослоистый декоративный

Распространяется на листовой декоративный бумажнослоистый пластик, получаемый методом прессования специальных видов бумаги, пропитанных синтетическими термореактивными связующими. Здесь указаны марки и размеры пластика, технические требования, описываются дефекты и указывается их допустимость, физико-механические показатели пластика, а также правила приемки, методы испытаний, упаковки, маркировки, транспортировки и хранения.

ГОСТ 24944-81 Пленка поливинилхлоридная декоративная отделочная. Технические условия

Распространяется на поливинилхлоридную отделочную декоративную пленку без клеевого слоя и с клеевым слоем на обратной стороне, защищенным специальной бумагой. Устанавливает типы, размеры, технические требования к декоративной пленке, физико-механическое свойства, а также правила приемки, методы испытаний, упаковки, маркировки, транспортировки и хранения.

Виды заполнения

После изготовления рамы выбирается материал для внутренней части дверного полотна. В нормативном документе 6629-88 приводятся два основных вида заполнения:

1. Сплошное — выполняется брусками из дерева или полосками ДСП.
2. Мелкопустотное (сотовое) — используется бумага, шпон, кусочки фанеры, ДВП твердых и мягких сортов.

Различные варианты дверных полотен в разрезе

Для конструкций типа У применяется сплошное заполнение. При мелкопустотном размеры сот составляет не больше 40х400 мм, смещение реек – 50 мм. Если межкомнатные двери сверху облицовываются ДВП, заполнение должно выполняться так, чтобы размеры сот были не больше 30х200 мм. Согласно ГОСТ 6629-88 глухая часть полотна изделия с остеклением может изготавливаться с сотовым заполнением. Конструкции, имеющие высоту 2300 мм, в области фурнитуры должны заполняться брусками длиной не менее 700 мм.

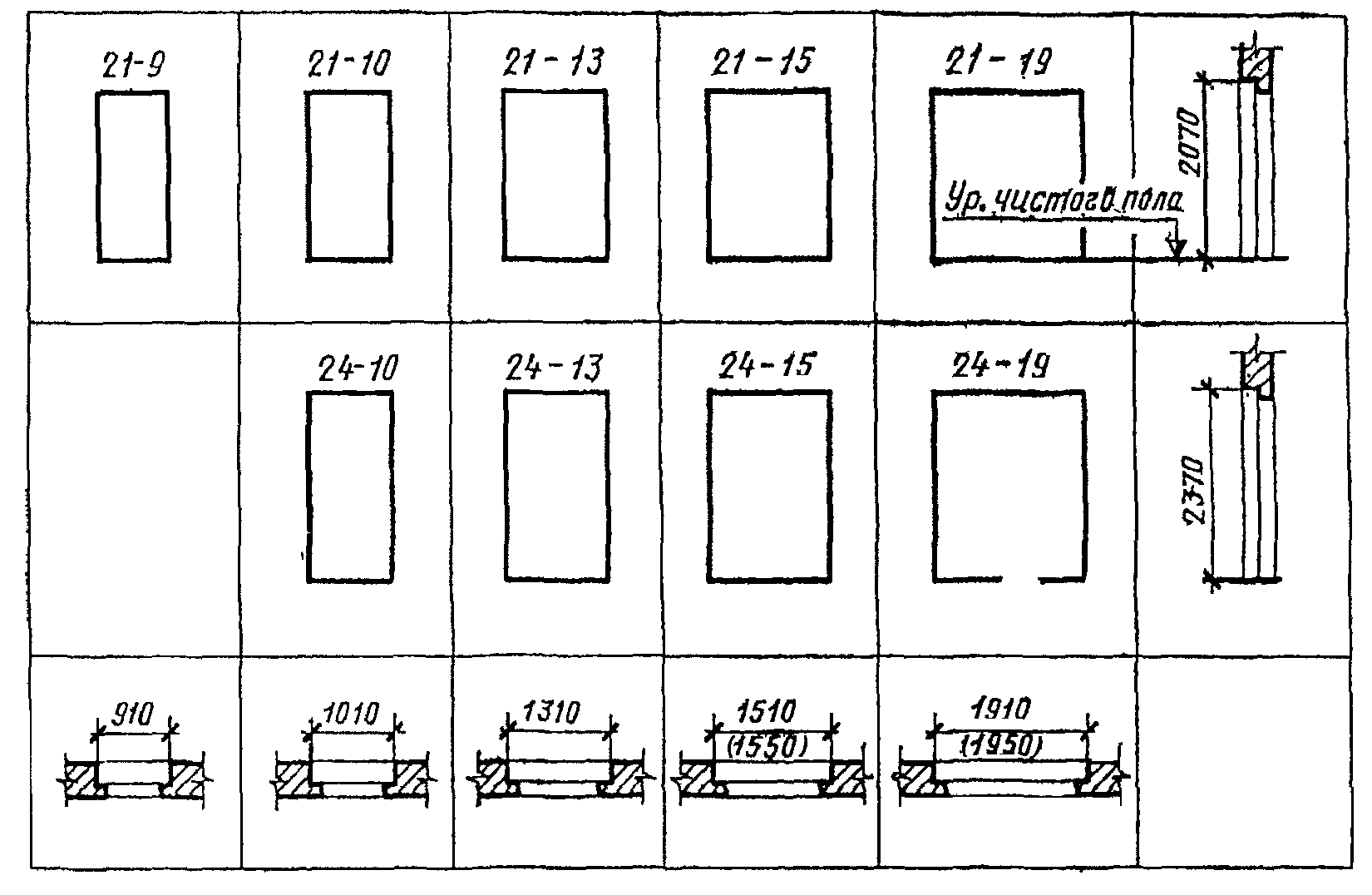

Деревянные межкомнатные двери типа О оснащаются стеклами более 4 мм толщиной, спецификация которых указана в таблице:

Марки изделий	Размеры остекления, мм	Количество
21-8	1300х475	1
21-9	1300х575	1
21-10	1300х675	1
21-13	1300х375	2
24-10	1600х675	1
24-12	1600х875	1
24-15	1600х475	2
24-19	1600х675	2

Деревянные и пластиковые

Все сертифицированные производства каких-либо товаров, в частности, изготовление межкомнатных дверей, регулируются государственным стандартом – ГОСТ. В свою очередь, предъявляемые требования к качеству таких изделий весьма строги. Требования регламентируют нормы производства входных конструкций и размещаемых в проемах между комнатами, в том числе и их комплектацию.

Имеются определенные стандарты качества для межкомнатных дверей, которые указаны в ГОСТ 6629-88. Как написано в этом документе, данные конструкции могут выполняться:

• с наполнителями;
• с цельными полотнами;
• с полотнами, включающими стекло;
• с качающимися полотнами из стекла.

Требования ГОСТ 475-78 к материалу и конструктивным особенностям дверей

В соответствии с ГОСТ 475-78 изготовление данных изделий должно производиться только из исходного сырья, которое имеет нормативные показатели влажности (не более 8%), а также без сучков и прочих поверхностных дефектов древесины. Конкретно устанавливается диапазон возможных изменений влажности для отдельных пород: лиственницы, сосны, дуба и т.д.

ГОСТ регламентирует также состояние крепежных мест: там не должно быть скрытых дефектов древесины (червоточин, смоляных каверн). Исключения допускаются только для реставрируемых деревянных конструкций.

Распределение деревянных межкомнатных дверей по группам ГОСТ 475-78 выполняет следующим образом:

1. Двери щитовой конструкции со следующими вариантами заполнения: сплошным, мелкопустотным или сотовым.
2. Рамные с глухими или остекляемыми филенками.
3. С порогом (как на фото) или без него.
4. Особые исполнения, например, с фрамугами.

Отдельные требования выдвигаются к стеклянным вставкам (они приводятся в ГОСТ 24698-81), в частности, устанавливаются их габаритные размеры, чтобы стеклянные вставки были прочными и безопасными в своей эксплуатации. Следует отметить, что физико-механические и технические характеристики самого стекла устанавливаются другими ГОСТами.

Виды декоративной отделки деревянных межкомнатных дверей регламентируют:

• ГОСТ 8904 – по полотнам из ДВП, ДСП или МДФ;
• ГОСТ 9590 – по ламинированным изделиям;
• ГОСТ 2977 – по шпонированным дверям;
• ГОСТ 29944 – по дверям с покрытием из ПВХ.

ГОСТ на монтаж межкомнатных дверей устанавливает аналогичные требования к монтажу изделий.

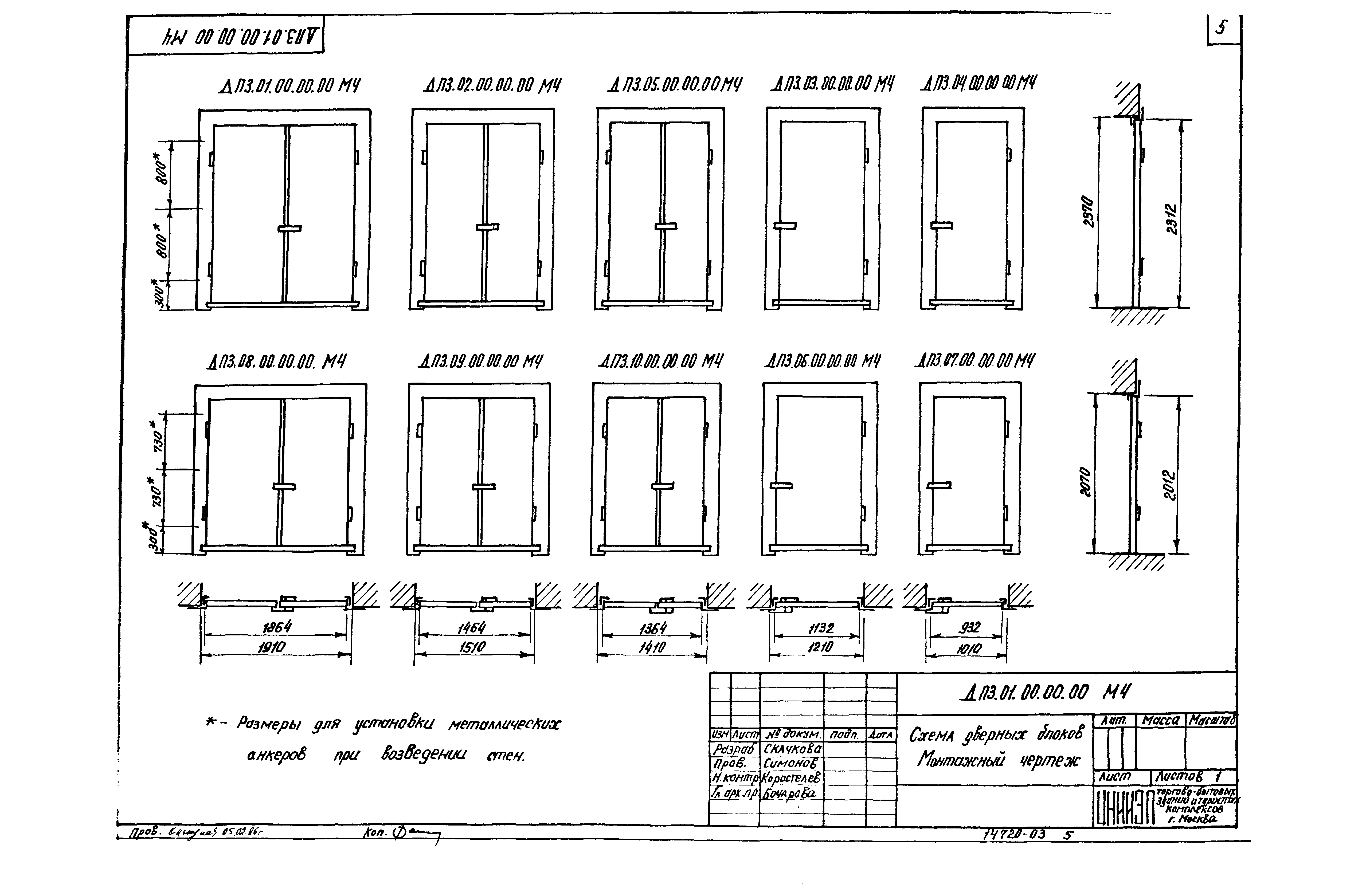

Какие еще правила должны соблюдаться при составлении схем

Изображать двери на условных чертежах, как, к примеру, и окна, полагается в виде стенных проемов. При этом такие элементы на схемах не заштриховывают, а наносят в виде перпендикулярных линий (створки). Помимо всего прочего, при изображении на чертежах дверей соблюдают следующие правила:

основные линии задают толщиной 0.8 мм;
надписи над обозначениями вычерчивают шрифтом №7;
для пояснения к условным обозначениям применяют шрифт №5.

Определить характеристики двери — сторону открывания полотна, наличие порожка, тип конструкции — можно, помимо всего прочего, и по ее маркировке. Такая информация, согласно действующим нормативам, должна присутствовать на межкомнатных и входных конструкциях в обязательном порядке. Также она может проставляться и на проектных чертежах рядом со значком двери.
