Деформационные швы в бетонных полах: материалы для заполнения, устройство швов и пошаговый ремонт

Особенности нарезки швов

Вопрос о том, как выполняются деформационные швы, решается в зависимости от вида стяжки (полусухая, наливная и т.д.), размеров помещения и конкретных условий. Вероятность растрескивания бетона растет по мере повышения влажности раствора и увеличения скорости отвердения, при нарушении пропорций ингредиентов. Снижается риск за счет правильного ухода после заливки, предусматривающего постепенное застывание бетона. Важная роль отводится контролю влажности и температурного режима в помещении.

Деформационные швы разного типа выполняются на различных стадиях возведения пола. Схема их расположения разрабатывается заранее с расчетом расстояния между ними и глубины нарезки. При формировании канала следует помнить, что растрескивание характерно для острых углов, а потому надо избегать их.

Все швы можно разделить на 2 типа:

1. Технологические элементы. Они нужны только на стадии изготовления бетонной стяжки и ее полного застывания. В последующем необходимость в них отпадает, а потому их надо загерметизировать. К этой категории относятся конструкционные и усадочные швы.
2. Постоянный тип. Основной представитель — изоляционный шов. Деформирующие нагрузки сохраняются в течение всего срока эксплуатации здания, что требует постоянного наличия компенсационного зазора.

Исходя из назначения швов, планируются и соответствующие работы. Зазоры технологического характера будут мешать и их приходится устранять. Для этого обеспечивается этап заделки и герметизации на определенной стадии строительства. Постоянные швы необходимо сохранить в рабочем состоянии, но замаскировать для придания надлежащего внешнего вида.

В полусухой стяжке

Наиболее типичная для частного строительства полусухая стяжка производится из густого раствора с минимальным содержанием воды. Это несколько снижает усадочные проблемы, но не избавляет от них. Такие стяжки требуют нарезания всех указанных видов деформационных зазоров:

1. Изоляционный шов формируется на стадии изготовления стяжки. Для этого перед заливкой бетона по всему периметру помещения, впритык к стене, укладывается полоса (рейка), не имеющая адгезии с раствором. Толщина ее выбирается в пределах 10-20 мм. После схватывания бетонного раствора она извлекается, открывая полость между стяжкой и стеной. Далее, шов маскируется плинтусом.
2. Усадочные разрезы нарезаются после заливки, но до полного отвердения массы. Они не нужны в период активного испарения влаги, когда усадка еще не происходит, но необходимы на этапе структурных превращений. Формировать швы необходимо в период 2-6 суток после заливки. Для их нарезания лучше всего использовать специальный швонарезчик по бетону. Можно воспользоваться болгаркой. Иногда используется следующая технология. Через несколько часов после заливки, когда масса еще сохраняет определенную пластичность, в нее вдавливается планка. Глубина усадочного шва выбирается в пределах 1/3-1/4 от толщины стяжки.
3. Конструкционные швы — это особые элементы. Они необходимы только при вынужденном перерыве в заливке бетона. В этом случае после завершения работы на границе заливки устанавливаются поперечные рейки или металлические конусы. В результате шов формируется по системе «паз-шип». По сути, это единственная разновидность деформационного зазора с неровными стенками канала. При планировании работ следует заранее продумывать расположение конструкционных разрезов.

Нарезка швов в стяжке осуществляется в следующем порядке. Проводится разметка пола с прочерчиванием прямых, параллельных линий. Лучше использовать металлическую линейку шириной 4 см, а линии проводить с ее обеих сторон, что даст возможность сразу наметить и ширину зазора. Далее, аккуратно прорезаются каналы, ведя инструмент по направляющей рейке.

В наливном полу

У многих людей складывается ошибочное мнение о необходимости деформационных швов при заливке наливных, самовыравнивающихся полов. В этом случае действительно усадочный процесс менее значителен, но он все-таки присутствует. Крайне редко возникает потребность в конструкционных швах, т.к. технология самовыравнивания пола требует проведения заливки всей поверхности в один заход. Необходимость же в изоляционных и усадочных разрезах остается и для наливных стяжек.

Методика формирования швов на наливном поле не отличается от технологии их изготовления на полусухой стяжке. Возможно лишь увеличение максимального расстояния между усадочными зазорами до 4-5 м (с учетом меньшей усадки).

Классификация

Чтобы качественно провести гидроизоляционные работы и подобрать для этого необходимый материал, надо понять какие деформационные швы бывают. Различают четыре основных вида:

• Температурные
• Осадочные
• Усадочные
• Антисейсмические

Герметизация инъекционным способом

Температурные швы разделяют здание на участки или отсеки от уровня грунта до кровли. Расстояние между соседними швами их ширина и глубина зависит от того материала из которого выполнена постройка. Так же на параметры играет зимняя температура в том регионе, где расположен дом. Стоит отметить, что гидроизоляция бетонных швов обязательна в каждом случае.

Для предотвращения трещин, которые могут появиться в результате неравномерной осадки грунта, выполняют осадочные деформационные швы. Они наносятся так же по всему зданию от фундамента до крыши.

Усадочные швы применяются в тех случаях, если здание возводят из монолитного бетона. При полном схватывании бетонные конструкции уменьшаются в размерах, поэтому чтобы разгрузить монолит от ненужных напряжений выполняют эти работы. Они после усадки увеличиваются в размерах и их обычно заделывают раствором «наглухо». Гидроизоляция швов бетона может проводиться таким материалом как «Пенекрит».

Антисейсмические швы применяют в сейсмически опасных регионах, где случаются даже самые незначительные подвижки земной коры. Такой зазор между бетонными конструкциями делает здание «подвижным» что не дает бетону трескаться и получать дополнительную нагрузку. Так же сейсмические швы используют в тех случаях, если здание расположено вблизи метрополитена.

Гидроизоляция швов и примыканий производится специальными материалами. Обычный битум и битумная мастика тут не поможет. Гидроизоляционные материалы можно разделить на две категории:

• Жгуты и ленты наполнители
• Пластичные герметики

Бентонитовый жгут

Для того, чтобы сэкономить дорогостоящий герметик стык между бетонными панелями или плитами предварительно заполняют специальным шнуром. Он может быть изготовлен из дешевого вспененного полиэтилена или более дорогого синтетического каучука.

Очень популярен каучуковый жгут «Бетонит», который в случае попадания на него влаги увеличивается в размерах и перекрывает доступ влаги через стык. В качестве герметика, которым заполняются узлы гидроизоляции деформационных швов, часто применяют полиуретановые смолы. Они отвердевают под воздействием влаги окружающей среды и при этом сохраняют высокую эластичность.

Полиуретановый герметик для гидроизоляции швов обладает высокой адгезией (прилипаемостью), что позволяет применять его как для бетона, кирпича, кафельной плитки и стекла. При использовании полиуретанового герметика необходимо учитывать соотношение ширины и глубины шва. Оно должно быть не более 1:0,8.

Гидроизоляция полиуретановым герметиком

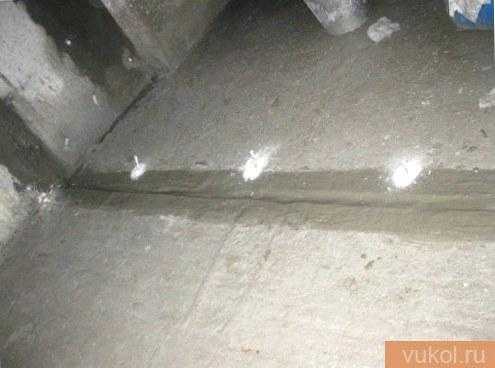

Гидроизоляция швов между плитами с применением полиуретанового герметика выглядит следующим образом:

• Шов очищают от старой гидроизоляции, отслоений бетона и пыли
• В него закладывают жгут из вспененного полиэтилена. Он необходим для уменьшения расхода полиуретанового герметика
• Внутреннюю поверхность обрабатывают грунтовочным составом для увеличения адгезии
• При помощи пистолета или шпателе герметик вручную укладывают в полость деформационного шва
• После заполнения герметиком, гидроизоляция деформационного шва разглаживается шпателем с применением мыльной воды до получения ровной поверхности

Гидроизоляция межпанельных швов применяется для герметизации примыканий пристроек к кирпичным и бетонным зданиям. Часто случается, что фундамент пристройки проседает и между стеной и пристройкой образуется щель. В этом случае выполняются описанные выше работы и если все выполнено правильно, то такой шов будет служить минимум 5-6 лет.

Для герметизации стыков между панелями и бетонными плитами перед выполнением «мокрых» бетонных работ (стяжка пола) рекомендуется применять шнур «Бетонит». Для этого щель очищают от мусора и наплывов раствора, после чего в нее запрессовывают жгут. Сверху на швы наносится полимерная мастика для гидроизоляции швов и после ее полимеризации производят укладку на пол цементно песчаного раствора.

Что представляет собой деформационный шов в бетоне?

Любые бетонные конструкции не являются 100% стабильными объектами. Железобетонные (ЖБИ) и бетонные сооружения обладают вредным свойством – «дыханием», способностью к линейному расширению под воздействием повышенных температур и линейному сужению под воздействием пониженных температур. «Дыхание» бетона можно локализовать лишь с помощью деформационного шва.

Для чего деформационный шов?

В соответствии с действующими строительными нормами и правилами РФ, деформационные швы в бетоне должны быть предусмотрены в случаях:

• Общая площадь стяжки пола, отмостки или бетонной площадки другого назначения превышает 40 квадратных метров;
• Бетонный пол имеет сложную конфигурацию;
• Протяженность стены помещения превышает 8 метров;
• Температурные швы должны быть по периметру монолитных стен, по наружному периметру дверного проема и в местах соединения бетонных конструкций;
• На всех бетонных сооружениях, работающих в условиях перепадов температуры.

Эмпирический анализ причин вызывающих объемные деформации, показывает, что ЖБИ имеющие деформационный шов в бетоне, эффективно выдерживают следующие неблагоприятные факторы:

• Объемная усадка;
• Регулярное изменение влажности окружающей среды;
• Значительные перепады температуры;
• Ползучесть бетона;

Виды температурных швов в зависимости от вида бетонной конструкции:

• В наливных полах, отмостках и бетонных площадках;
• В плитах перекрытия;
• В бетонных фундаментах;
• В несущих стенах и межкомнатных перегородках;
• В фасадах зданий.

Классификация часто применяемых видов температурных швов

• Изоляционные. Главная задача изоляционного шва заключается в исключении передачи деформационных сил от капитальных объектов на стяжку пола. В соответствии с этой задачей существуют следующие виды расположения изоляционных швов: вдоль стен, по периметру колонн, по периметру фундамента. Технология создания температурного шва этого вида заключается в укладке специального материала по периметру той или иной конструкции перед заливкой бетона;
• Усадочный шов. Как известно схватывание и твердение бетона происходит неравномерно. Верхние слои схватываются и высыхают интенсивно, а глубинные слои относительно медленно. В результате возникают внутренние напряжения вызывающие образование растрескиваний. Для предотвращения этого явления нарезаются так называемые «усадочные швы». Швы располагают по осям колонн и стыкуют с углами элементов расположенных по периметру. Глубина «нарезки» должна соответствовать 30% толщины стяжки пола. Собственно «нарезка» производится с помощью специального оборудования или с помощью установки специальных реек на этапе заливки;
• Конструкционные деформационные швы. Этот вид швов обустраивается в месте, где оканчивается дневная смена или порция укладки стяжки бетонной площадки. Как правило, конструкционный деформационный шов представляет собой прокладку из тонкой деревянной рейки, полоски стекла или слоя мягкого битума. При этом надо иметь ввиду что деформационный шов этого типа «работает» как усадочный, сглаживающий небольшие горизонтальные перемещения отдельных частей бетонной конструкции.

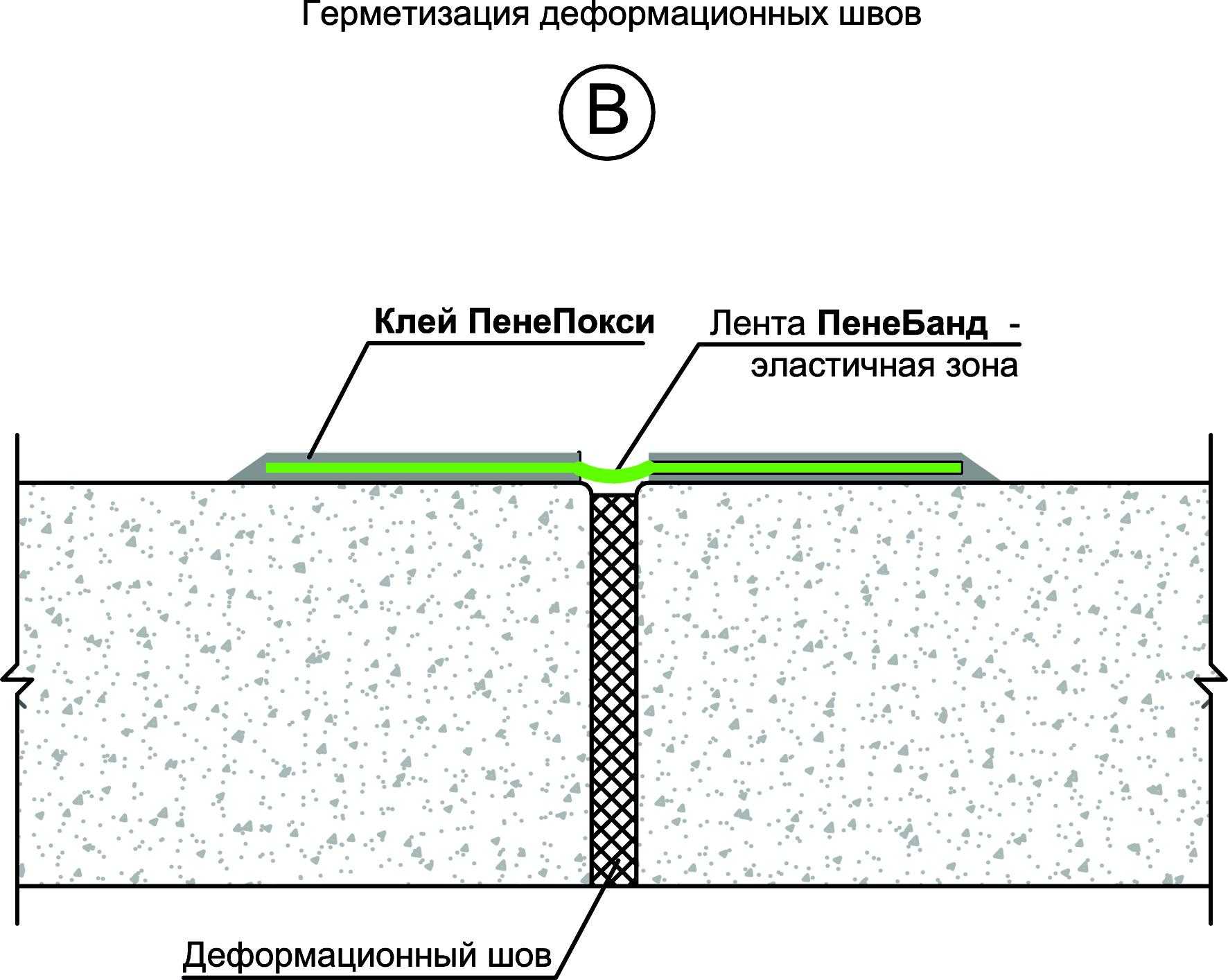

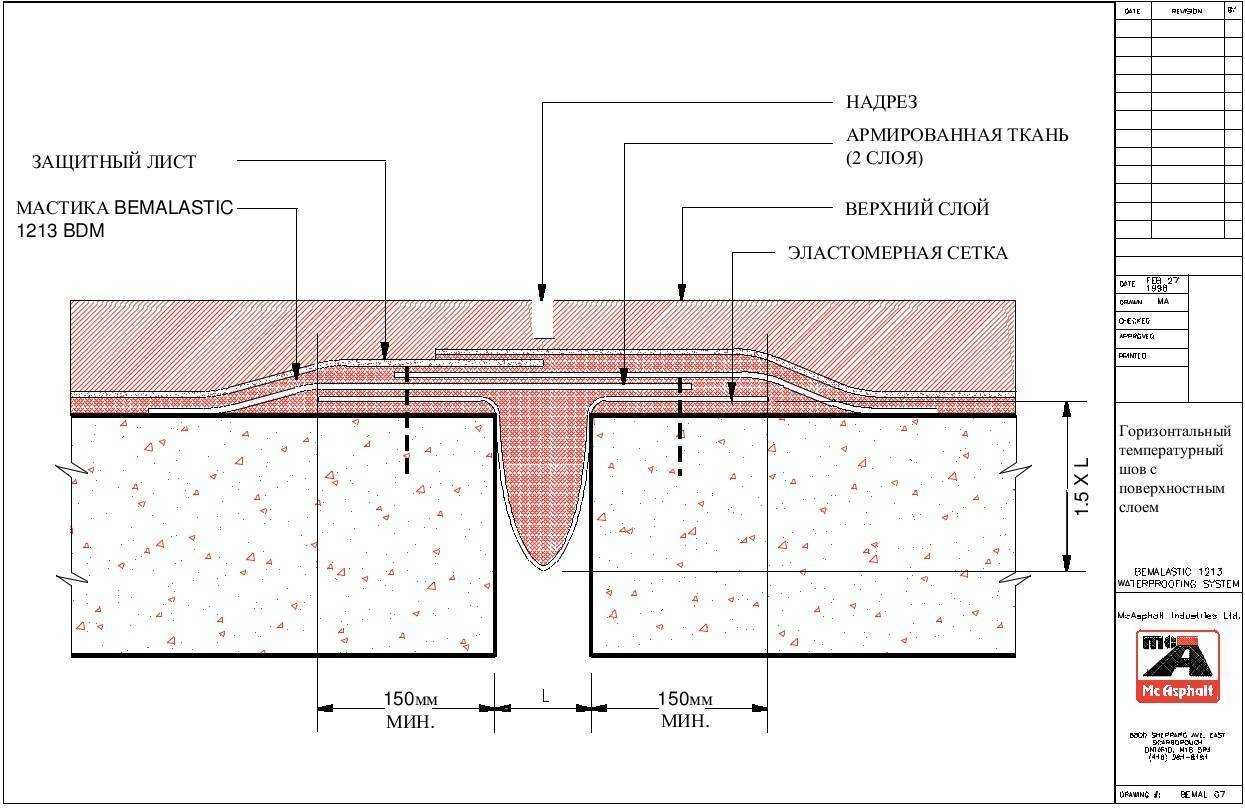

Герметизация деформационных швов

Деформационные швы бетонных конструкций, работающие в условиях повышенной влажности, а также деформационные швы наружных бетонных конструкций в обязательном порядке должны подвергаться герметизации одним из нескольких способов на выбор. В противном случае под воздействием температурных расширений происходит стабильное разрушение границы заливки бетона, которое в конечном итоге может привести к разрушению всего сооружения. Материалы, используемые для герметизации деформационного шва:

• Полибутиленовая мастика;
• Термопласты горячего и холодного твердения (битумы или бутил каучуки);
• Термореактопласты;
• Силиконовые материалы.

Совет частным застройщикам! Практика показывает, что самый эффективный и относительно недорогой способ герметизации температурного шва в бетонной конструкции, является технология обработки места стыка заливки очередной порции бетона битумной мастикой.

Для этого следует использовать материал, который сохраняет свои свойства, как при высокой, так и при низкой температуре окружающего воздуха. К примеру, битумную мастику брендов BITUMAST, MACSEAL и других.

В этом случае после заливки очередной порции бетона достаточно обработать границу заливки битумной мастикой и продолжить заливку по своему усмотрению через определенное время без потери эксплуатационных и прочностных качеств заливаемой бетонной конструкции.

salecement.ru

Виды деформационных швов

Они делятся на четыре типа:

• температурные;
• усадочные;
• конструкционные;
• изоляционные.

Температурные колебания, усадка, повышенная влажность в помещениях, наличие знакопеременных эксплуатационных нагрузок — это те основные факторы, которые влияют на долговечность покрытий. Они минимизируют негативные влияния от движения монолитных участков  в горизонтальном направлении и тем самым увеличивают срок службы. Часто температурные, усадочные и изоляционные швы совпадают, но они должны располагаться в одну линию с деформационными швами железобетонных перекрытий и бетонных полов.

Температурные

На стыках бетонного пола и других конструкционных элементов стен, колонн, лестниц устраивают, согласно расчётам, разрывы между отдельными участками. Их задача не допустить передачу деформационных нагрузок от каркаса зданий, уменьшить влияние на отдельные участки пола от перепадов температуры.

Усадочные

Это искусственно оставленный промежуток между залитыми картами в бетонном полу. Их можно делать сразу во время заливки или после начала затвердевания прорезать специальным инструментом. Такую процедуру делают сразу же после финишной обработки бетона. Разрывы делят пол на отдельные карты. После заливки стяжки происходит естественное твердение и усадка стяжки. В результате химических реакций гидратации цемента в нём создаются напряжения и по стяжке могут пойти трещины. Для того чтобы этого не происходило, нарезают усадочные швы. Они препятствуют хаотичному появлению трещин в стяжке во время твердения бетона при монолитно-каркасном строительстве.

Конструкционные

Их устраивают во время заливки полов, когда по тем или иным причинам предвидится длительный перерыв в работе. Они допускают небольшие перемещения бетонной стяжки в горизонтальном направлении. Во время строительства стараются сделать так, чтобы конструкционные совпадали с изоляционными и усадочными швами. Сколько необходимо и где их делать принимают решение на месте, беря в расчёт: коэффициент температурного расширения и коэффициент усадки

Устройству деформационных швов в промышленных бетонных полах необходимо уделять повышенное внимание. Они должны выполняться в соответствии с технологическими картами потому что от точности выполнения и применения качественных герметиков будет зависеть срок службы покрытия

Изоляционные

Их устраивают вдоль стен, а также колонн, фундаментов под оборудование и другие капитальные сооружения. Их предназначение — изоляция стяжки от возможных горизонтальных сил, возникающих в местах соприкосновения с конструкцией здания.

Основные правила, которые нужно соблюдать при нарезке швов в бетонных полах

Для получения хорошей бетонной стяжки требуется пользоваться только высококачественными материалами. Деформационные швы должны нарезаться своевременно и грамотно.

Нарезка швов должна проводиться сразу после укладки фундамента. Можно также проводить нарезку после набора бетоном нужной прочности. Таким образом будет предотвращено возникновение произвольных трещин.

Когда происходит влажная нарезка, необходимо подождать 12 часов после завершающей обработки бетона. Если соблюдать определенные условия, то нарезку швов вполне допустимо выполнять через одни сутки.

Если бетон очень сухой, нарезка должна проводиться быстро, чтобы исключить осыпание краев.

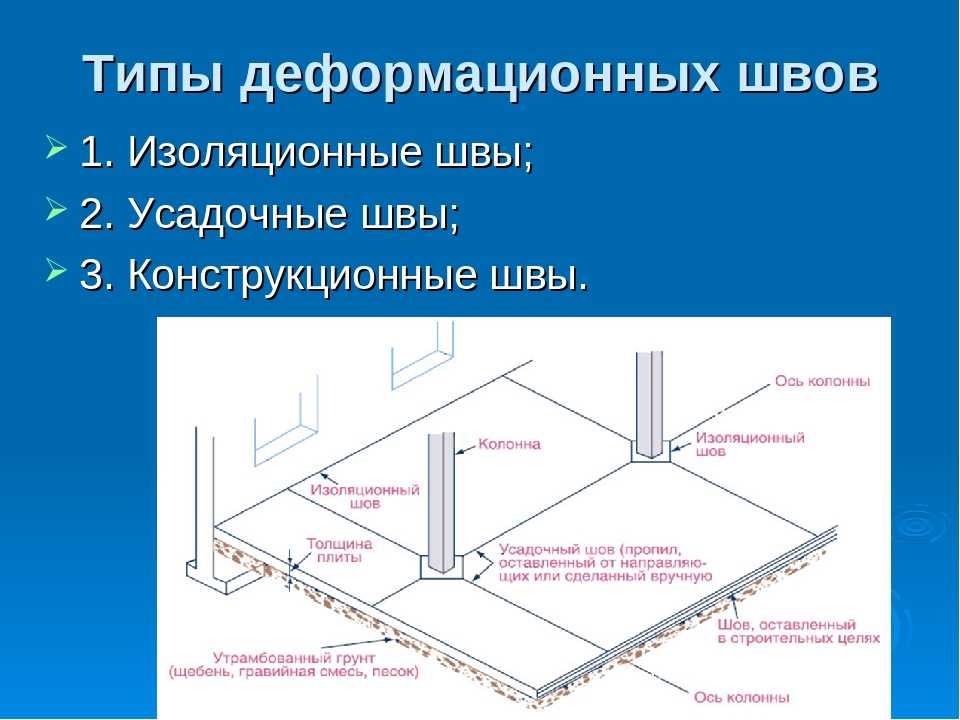

Типы и описание

Швы подразделяются на следующие типы:

• усадочные;
• изоляционные;
• конструкционные.

Усадочные

Шов усадочный происходит в процессе неравномерного твердения и высыхания поверхности из бетона. Получается уровень стяжки возле края выше, чем в середине раствора, что приводит к образованию трещин. Избежать этих неприятностей можно применением усадочных швов. Нарезка соединительных элементов происходит глубиной одной трети части от толщины стяжки. Нарезку осуществляют на затвердевшем растворе и после финишной обработки поверхности. Нарезки на швах делают с использованием швонарезчика. Швонарезчик – это машина, предназначенная для резки покрытий из асфальта и бетона. Швонарезчики нарезают свежий бетон, проводят демонтаж пола и с их помощью ремонтируют бетонные перекрытия. При средней влажности бетона фиксируют брусья для образования нужной формы шва.

Изоляционные

Разновидностью деформационных швов являются изоляционные. Использование деформационных стыков актуально в постройках из бетона для предотвращения поступающей деформации на залитый пол. Деформационные импульсы поступают на стяжку от различных крупногабаритных строительных конструкций. Изоляционные элементы устанавливают по периметру фундамента вдоль стен. Использование швонарезчика в данном случае не нужно. Укладывают изоляционный материал между швами перед заливкой бетона. Такие материалы имеют недорогую стоимость, из-за чего и пользуются популярностью.

Конструкционные

Если стяжка пола осуществлялась с перерывами, тогда используют конструкционный шов. Он соединяет первый слой бетона со слоем, нанесенным после перерыва. Не требуется применение швонарезчика и создается в невысохшем бетоне. По форме конструкционные стыки похожи на соединение шипа и паза.

Шпилечные

При постоянных нагрузках от ходьбы людей и различных видов транспортных средств используют шпилечные швы. Их применение актуально для удержания краев шва на одинаковом уровне в момент осевых нагрузок. Для обеспечения горизонтального перемещения шпильки фиксируют к бетону там, где находится шов

Герметик для кровельных работ

По словам нашего эксперта, идеальный герметик для кровельных работ должен быть:

• стойким к атмосферным воздействиям в целом и к УФ-излучению в частности;
• эластичным;
• с хорошей адгезией;
• стойким к изменению цвета;
• стойким к изменению температуры.

Здесь возможно использование битумного герметика (их применяют, в основном, для ремонта битумной, черепичной и шиферной кровли и для заделки дефектов цоколя и фундамента). Но наилучшим выбором и в этом случае будет полиуретан.

Андрей ДмитриевСпециалист технического отдела Sika

Битумный герметик подходит для кровельных работ, но имеет массу минусов в сравнении с полиуретаном. У него значительно ниже прочность как склеивания, так и самого герметика, ниже стойкость к атмосферным воздействиям (битумные размягчаются при высокой температуре летом и теряют эластичность при низкой — зимой).

Полиуретановый клей-герметик применяют для приклеивания плитки и заполнения межплиточных швов балкона, открытой террасы и т.п. Здесь важна высокая клеящая способность герметика, его способность поглощать вибрацию и ударное воздействие, устойчивость к низким температурам и ультрафиолетовому излучению..

Таким образом, полиуретановый герметик будет универсальным выбором для всех видов внешних работ, кроме битумной кровли.

Нарезка швов в бетонных полах. Как и чем делать усадочные швы

Армированная бетонная стяжка считается одним из прочных и надежных типов пола. Но не стоит забывать, что бетон, все же, остается уязвимым, в частности, при динамическом воздействии. Нарезка швов в бетонных полах – завершающий этап в организации напольного покрытия, позволяющий продлить срок эксплуатации бетонной стяжки.

• Бетонные полы.
• Полимерные полы.

Необходимость нарезки швов

Застывшая бетонная смесь – достаточно хрупкий материал, не способный к видоизменению. И в ситуации получения нагрузки, превосходящей показатели его прочности, произойдет деформирование и разрушения стяжки.

Растрескивание бетона происходит в результате формирования внутренних напряжений, явившихся следствием перепадов температур  и деформации в результате усадки. Нарезка деформационных швов в бетонных полах предупреждает появление хаотичного растрескивания.

Общая технология нарезки швов в бетонных полах

При создании деформационных швов необходимо соблюдение следующих рекомендаций:

• нарезка швов должна выполняться либо после завершения заливки, либо позднее, когда стяжка получит необходимую прочность. При создании швов по влажному составу работы можно начинать через 4 – 12 часов после окончания заливки. Проведение работ может быть отложено на сутки, но не более. При полном высыхании стяжки нарезка швов в бетоне – технология по сухому составу – выполняется как можно раньше, чтобы избежать разрушения краев шва;
• первый пробный шов нарезается через несколько часов после заливки, когда бетон начинает затвердевать. Если в процессе работы из стяжки выпадают зерна наполнителя, то бетон еще не готов;
• перед началом работ необходимо выполнить разметку поверхности при помощи веревки либо длинной линейки. В толще свежего бетона швы можно делать при помощи резчика, а в сухой стяжке методом пропила;
• технология нарезки швов в бетонных полах имеет свои особенности. Так, глубина шва в среднем должна достигать 1/3 – 1⁄4 части от толщины стяжки. Но если нарезка выполняется по свежему покрытию, то показатель может быть уменьшен. Необходимо избегать т-образного пересечения нарезаемых швов, поскольку такое расположение может провоцировать появление непредусмотренных трещин.

Герметизации деформационных швов

Герметизация швов – важный этап работ по обустройству бетонного пола. Это обязательная процедура, поскольку негерметичные пропилы становятся причиной растрескивания бетона и сокращают срок службы напольного покрытия.

Для герметизации могут использоваться следующие типы материалов:

• уплотнительный жгут из вспененного полистерола. Остается эластичным даже при отрицательных температурах;
• герметизирующие мастики. Наиболее популярный вариант материала. После затвердевания он остается эластичным, а также препятствует проникновению влаги;
• гидрошпоники – материал на основе резины, ПВХ либо полиэтилена. Профильные ленты укладываются непосредственно в толще стяжки внутрь шва в период заливки смеси;

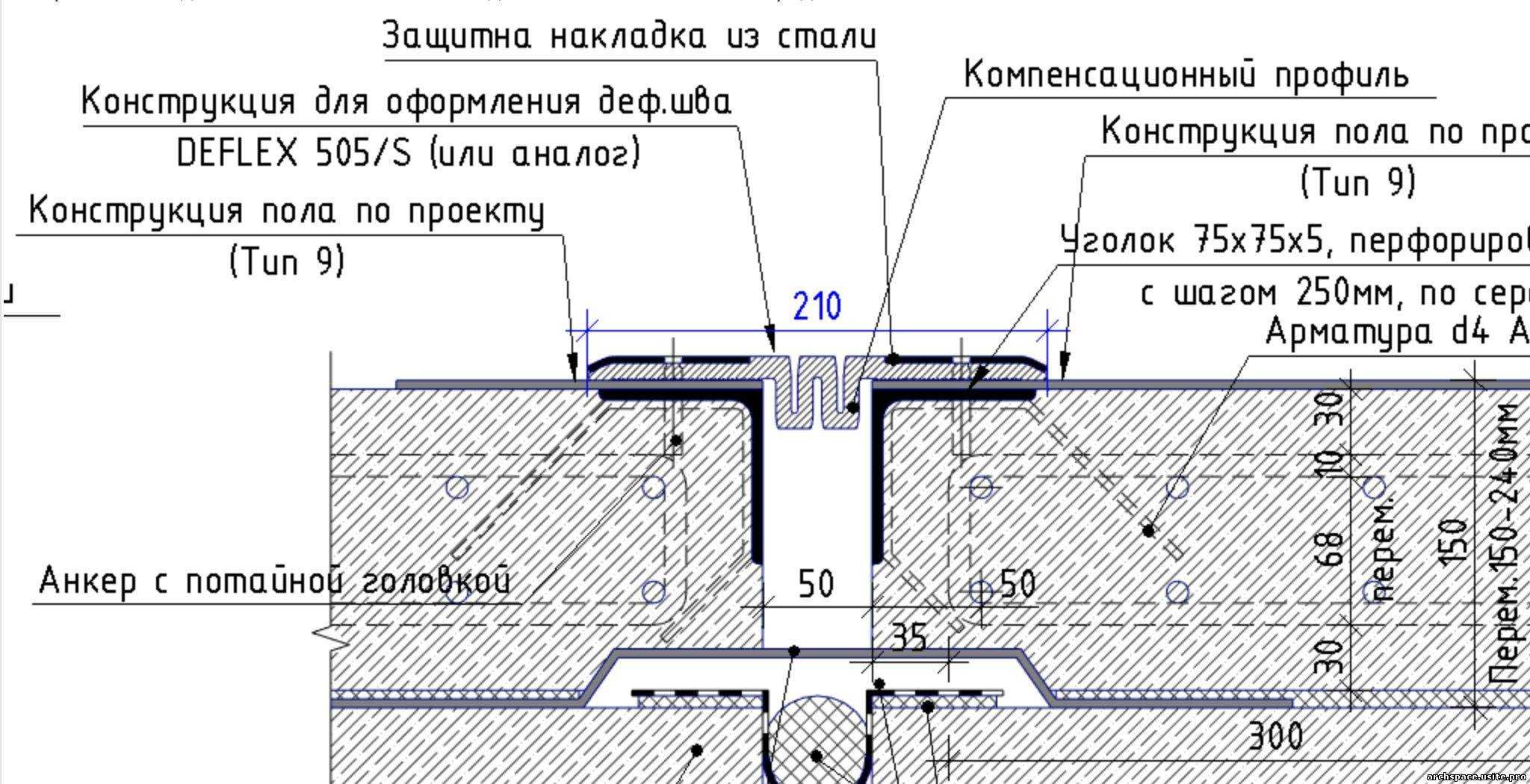

• деформационные профили. Представляют собой стальные направляющие с прослойкой из морозостойкой резины. Монтаж изделий минимизирует воздействие нагрузок на бетонную стяжку, что предотвращает появление трещин.

Нарезка деформационных швов позволяет получить прочное напольное покрытие, устойчивое ко всем типам механических нагрузок.

Технические требования СНиП

Нарезка деформационных швов не термит отклонений в технологии и строго оговорена в нормативных актах. Требования СНиП следующие:

• Деформационные швы располагают перпендикулярно с шагом в 6-12 метров, в зависимости от типа пола и общей площади помещения,
• В полах толщиной от 5 см предусматриваются швы продольные и поперечные, при шаге от 3 до 6 метров,
• Глубина шва должна быть не менее 1/3 от толщины пола, при этом она не может быть меньше 4 см,
• Швы, совпадающие с основными швами здания, выполняются во всю толщину подстилающего слоя,
• Для помещений, где возможны значительные перепады температур, деформационный шов должен идти вдоль оси колонн и швов в плитах перекрытий,
• Устраивать швы можно через 2 дня после затвердевания основного слоя пола,
• Для устройства шва в бетонных полах можно использовать рейки с антиадгезионным составом, которые в дальнейшем будут удалены, а получившаяся штроба загерметизирована или уложен шнур.

как заказать

Либо свяжитесь с нами по телефону

Либо оформите заявку непосредственно

в нашем офисе

Адрес: 109387 г. Москва ул. Ставропольская 84с1 офис 19

Время работы: пн-пт 9.00-18.00

Деформационный шов в отмостке

Почва вокруг дома периодически меняет свой воздушно-газовый режим, вспучивается от мороза из-за содержащейся в ее составе воды, которая увеличивает объем грунта. Такие движения поверхности создают дополнительную нагрузку на фундамент и воздействуют на отмостку. С целью предотвратить разрушения железобетона, который находится в соприкосновении с землей, при устройстве стяжки в ней делают специальные швы. Общая структура защитного бетонного слоя вокруг постройки становится менее жесткой, что позволяет ей компенсировать изменения почвы, температуру среды и осадку строения.

Необходимость вырезки швов в бетоне

Хоть какой пол складывается из покрытия и основания, в качестве которого, существенно часто, обустраивают цементную стяжку. Бетон по собственной структуре есть очень хрупким материалом, не способным к пластическим деформациям. По окончании приложения к стяжке нагрузки, которая превосходит её прочностные свойства, материал не может деформироваться без разрушения, как, например, в случае с пластмассой или другим пластичным материалом, а будет растрескиваться, как стекло.

Не считая этого растрескивание отмечается под действием внутренних напряжений в цементном полу, что вызваны перепадами температур и усадочными деформациями при твердении стяжки. Для ограничения растрескивания пола и контроля возникновения в цементной стяжке трещинок рекомендуется порезать деформационные швы.

CemAqua

Гидроизолирующая добавка для бетона.

Подробнее

Герметик наносится движением в одну сторону с одновременным разравниванием.

После нанесения полиуретановые герметики вступают в реакцию с влагой из воздуха, в результате чего происходит их отверждение. В течение суток после нанесения его нужно беречь от механических воздействий.

Каких ошибок нужно избегать при герметизации швов пола:

1. При герметизации швов в свежем бетонном основании необходимо выждать 28 дней, чтобы влажность снизилась до приемлемого уровня;
2. Швы заполняют герметиком на глубину не более его ширины.
3. У герметика в шве должны быть только две контактные поверхности, если их будет три, шов со временем порвется. По этому в глубине шва устанавливают изолирующий материал, к которому герметик не имеет адгезии (не прилипнет).
4. Прежде чем пользоваться герметиком, рекомендуется сделать тестовый шов.
