Самостоятельное соединение деталей
После тщательного подготовительного процесса приступают к сборке устройства
При этом важно не торопиться и хорошо проверять качество соединений деталей
Начинается сборка самодельной ленточной пилорами с изготовления стола с тумбой. На этом столе и будет расположен механизм. Для его сборки понадобятся деревянные бруски, мебельный щит. Заранее просчитывается удобная высота стола, диаметр шкивов. Стол должен быть удобным и вмещать в себя шкивы и двигатель.
На столе должны помещаться необходимые инструменты и быть место для собирания стружки. Желательно сразу продумать поддон для отходов. Чистка пилы будет проще и удобнее.
Если готовых нет, то нужно изготовить самодельные шкивы. Их можно вырезать из фанеры. Затем заготовки шлифуются, покрываются эпоксидной смолой. По центру шкива высверливается отверстие для роликовых подшипников. Сам подшипник для устойчивости закрепляют в муфте из текстолита. После этого колеса оклеиваются ленточной резиной. Диаметр шкивов допускается произвольный. Тем не менее чем больше диаметр шкива, тем дольше срок службы пилы.
Полотно зависит от размера шкива. Очень хорошим соотношением считается 1/1000 полотна пилы к диаметру шкива. Другими словами, если имеется шкив с диаметром в сорок сантиметров, то подойдет четырехмиллиметровая лента. Когда устанавливается шкив, необходимо проследить, чтобы вал подшипника был перпендикулярным. Даже при небольшом отклонении будет наблюдаться биение колеса, в результате чего лента будет соскакивать.
Следующий этап — это сборка опорной рамы. На ней будет крепиться все устройство. Рама делается из углового швеллера и может иметь С-образную форму. Эта форма замечательно удерживает ленту. На швеллер надевается металлическая ось. Рама или станина — это самая важная часть конструкции.
На оси при помощи втулок насаживаются шкивы. После чего, добиваются их баланса. Против вибрации ленты используют демпфер. Присоединяют к двигателю подвижные детали. Надо иметь в виду, что средняя скорость вращения ленточной пилы составляет от 700 до 900 оборотов в минуту. Этот параметр необходимо учитывать, когда рассчитывается диаметр приводных шкивов.
На двигатель лучше всего одеть защитный кожух. Он защитит приводной механизм от попадания мелкой пыли и стружек.
Для удобства подачи обрабатываемого материала крепят металлические уголки. Они создают направляющий механизм.
Деревянные части надо астроганить, покрасить или покрыть лаком. С одной стороны, это эстетично и удлиняет срок службы изделия, а с другой — защищает руки работающего от заноз из необработанного дерева. Перед покраской древесина зачищается мелкой шкуркой и обрабатывается жидкостями, предотвращающими гниение дерева.
Настройка, проверка и заточка
Перед началом работы обязательно надо проверить и настроить аппарат. Необходимо убедиться, что лента образует прямой угол. Малейшее отклонение может привести к поломке машины и даже нанести травму. С помощью ведомого шкива натягивают ленту. Добиваются максимального натяжения резательной ленты.
Заточка ленточных полотен несложна и доступна. Технология проверена многими мастерами. Необходим специальный станок и немного терпения. Сначала производят первоначальную заточку, то есть восстанавливают симметрию, выравнивают зубья пилы, удаляют небольшие трещины на кромках. Затем очищают пилу от пыли и металлических опилок и производят разводку, восстанавливая задний и передний углы.
Завершающим действием является финальная заточка. Именно она придает зубьям необходимую остроту и устраняет различные искажения.
Ленточная пилорама дома
Дерево является наиболее популярным в строительстве материалом, который использовали ещё наши предки. И, надо заметить, что он по-прежнему остаётся востребованным. Находится много желающих построить дома именно из дерева, а не из бетона.
Даже неспециалисту понятно, что работа по строительству подобных объектов занимает много времени и является довольно затратной. Именно для того, чтобы добиться экономии на этих операциях, и были придуманы деревообрабатывающие станки.
Хотя сегодня компании предлагают различные виды пилорам, каждая из них предназначена для решения одной задачи — обработки лесозаготовок. Но делает это каждая по-своему.
Если в вашем распоряжении будет ленточная пилорама, которую вы можете сделать своими руками, то вы можете не только заниматься обработкой древесины для личных целей, но и извлечь из этого дополнительный доход.
Вы можете договориться с заинтересованными лицами о производстве необходимого объёма продукции и легко справитесь с этой задачей. Вам по силам будет выполнить любой заказ вне зависимости, что это будет — беседка или баня. Всё, что вам для этого нужно сделать — взять заготовку и обработать её, после чего вы можете использовать её по назначению.
Что можно изготовить на ленточной пилораме
Этим вопросом задаются многие мастера, которые хорошо наслышаны о популярности ленточных пилорам. Ещё раз напомним, что сегодня подобные устройства представлены в большом количестве, но неслучайно именно ленточная пилорама пользуется наибольшей популярностью.
Объяснить сложившуюся ситуацию можно наличием у этого оборудования множества актуальных для мастеров преимуществ. Прежде всего, пилорама подобной конструкции может обрабатывать заготовки из любых пород древесины, в том числе лиственные и высокосмолистые.
Ещё одна особенность ленточной пилорамы заключается в том, что она может производить довольно широкий ассортимент изделий:
- Обрезные и не обрезные доски.
- Брусья.
- Шпон.
- Лафет и др.
При желании вы можете создавать заготовки для последующего их использования в изготовлении мебели, клеёного бруса, щитов и другой продукции. Имея в своей мастерской ленточную пилораму, вы намного упростите процесс обработки древесины.
Конструкция подобного типа многими ценится в том числе тем, что позволяет свести к минимуму потери бревна на опилки. Поэтому, если вы сможете сделать ленточную пилораму своими руками с соблюдением всех правил, то можете быть уверены, что после обработки заготовок на них не появится неприятных волн или щетины.
Ленточная пилорама своими руками: чертежи и конструкция
Не стоит торопиться и сразу же переходить к практической части изготовления ленточной пилорамы своими руками. Прежде вам необходимо изучить конструкцию и составить простенький чертёж. Это нужно сделать и в том случае, если вы хотите изготовить дисковую или шинную пилораму.
Конструктивная схема этого оборудования является достаточно понятной и простой. Поэтому вы легко сможете добавить в неё необходимые вам компоненты для выполнения дополнительных операций, которые у вас будут возникать в процессе работы.
Иными словами, у вас есть возможность изготовить самый простой вариант пилорамы, предусматривающий возможность ручной подачи заготовки. Или же вы можете остановить выбор на более сложной версии, создав по индивидуальному чертежу высокопроизводительное устройство, оснащённое автоматикой и специальными датчиками, упрощающими работу по обработке заготовок.
Основным элементом пилорамы как дисковой, так и шинной, является рама с направляющими. Для её изготовления используются сварные подошвы, в которых размещаются передвижные ролики. При любом варианте ленточной пилорамы станина всегда получается П-образной, а изготавливается она путём сварки двух швеллеров между собой.
При этом ведущий шкив приваривают на одной стороне рамы в неподвижном состоянии, а второй крепится на другом конце в подвижном положении. Установка направляющих осуществляется строго по центру и сами они являются разборными.
Об этом обязательно нужно подумать в том случае, если вы собираетесь в будущем перевозить оборудование. В общем, изготовление этой ленточной конструкции своими руками — процесс довольно длительный по времени. Однако, если вам удастся всё сделать правильно, то вы получите очень полезного помощника в свою мастерскую.
Самоделка по принципу «логосоль»
Идея создания станка такого типа появилась благодаря известной шведской фирме, производящей портативные пилорамы разных типов. Основными особенностями таких деревообрабатывающих комплексов можно назвать их мобильность и оригинальный способ регулирования толщины доски.
Перемещать станок с одного места на другое можно благодаря колесам, установленным на конструкции и прицепному механизму, позволяющему присоединяться к автомобилю.
Толщина доски на такой пилораме регулируется как обычным способом с изменением высоты пилы, так и способом изменения высоты бревна. Второй вариант удобен для маленьких бревен и комфортной работы оператора, которому нет необходимости работать в наклон.
В остальном принцип сборки станка типа «логосоль» не отличается от традиционных аналогов. Таким образом может быть собрана и бензиновая ленточная пилорама, и электрическая дисковая, и цепная.
Ленточная пилорама дома
Дерево является наиболее популярным в строительстве материалом, который использовали ещё наши предки. И, надо заметить, что он по-прежнему остаётся востребованным. Находится много желающих построить дома именно из дерева, а не из бетона.
Даже неспециалисту понятно, что работа по строительству подобных объектов занимает много времени и является довольно затратной. Именно для того, чтобы добиться экономии на этих операциях, и были придуманы деревообрабатывающие станки.
Хотя сегодня компании предлагают различные виды пилорам, каждая из них предназначена для решения одной задачи — обработки лесозаготовок. Но делает это каждая по-своему.
Если в вашем распоряжении будет ленточная пилорама, которую вы можете сделать своими руками, то вы можете не только заниматься обработкой древесины для личных целей, но и извлечь из этого дополнительный доход.
Вы можете договориться с заинтересованными лицами о производстве необходимого объёма продукции и легко справитесь с этой задачей. Вам по силам будет выполнить любой заказ вне зависимости, что это будет — беседка или баня. Всё, что вам для этого нужно сделать — взять заготовку и обработать её, после чего вы можете использовать её по назначению.
Что можно изготовить на ленточной пилораме
Этим вопросом задаются многие мастера, которые хорошо наслышаны о популярности ленточных пилорам. Ещё раз напомним, что сегодня подобные устройства представлены в большом количестве, но неслучайно именно ленточная пилорама пользуется наибольшей популярностью.
Объяснить сложившуюся ситуацию можно наличием у этого оборудования множества актуальных для мастеров преимуществ. Прежде всего, пилорама подобной конструкции может обрабатывать заготовки из любых пород древесины, в том числе лиственные и высокосмолистые.
Ещё одна особенность ленточной пилорамы заключается в том, что она может производить довольно широкий ассортимент изделий:
- Обрезные и не обрезные доски.
- Брусья.
- Шпон.
- Лафет и др.
При желании вы можете создавать заготовки для последующего их использования в изготовлении мебели, клеёного бруса, щитов и другой продукции. Имея в своей мастерской ленточную пилораму, вы намного упростите процесс обработки древесины.
Конструкция подобного типа многими ценится в том числе тем, что позволяет свести к минимуму потери бревна на опилки. Поэтому, если вы сможете сделать ленточную пилораму своими руками с соблюдением всех правил, то можете быть уверены, что после обработки заготовок на них не появится неприятных волн или щетины.
Ленточная пилорама своими руками: чертежи и конструкция
Не стоит торопиться и сразу же переходить к практической части изготовления ленточной пилорамы своими руками. Прежде вам необходимо изучить конструкцию и составить простенький чертёж. Это нужно сделать и в том случае, если вы хотите изготовить дисковую или шинную пилораму.
Конструктивная схема этого оборудования является достаточно понятной и простой. Поэтому вы легко сможете добавить в неё необходимые вам компоненты для выполнения дополнительных операций, которые у вас будут возникать в процессе работы.
Иными словами, у вас есть возможность изготовить самый простой вариант пилорамы, предусматривающий возможность ручной подачи заготовки. Или же вы можете остановить выбор на более сложной версии, создав по индивидуальному чертежу высокопроизводительное устройство, оснащённое автоматикой и специальными датчиками, упрощающими работу по обработке заготовок.
Основным элементом пилорамы как дисковой, так и шинной, является рама с направляющими. Для её изготовления используются сварные подошвы, в которых размещаются передвижные ролики. При любом варианте ленточной пилорамы станина всегда получается П-образной, а изготавливается она путём сварки двух швеллеров между собой.
При этом ведущий шкив приваривают на одной стороне рамы в неподвижном состоянии, а второй крепится на другом конце в подвижном положении. Установка направляющих осуществляется строго по центру и сами они являются разборными.
Об этом обязательно нужно подумать в том случае, если вы собираетесь в будущем перевозить оборудование. В общем, изготовление этой ленточной конструкции своими руками — процесс довольно длительный по времени. Однако, если вам удастся всё сделать правильно, то вы получите очень полезного помощника в свою мастерскую.
Как сделать пилораму из бензопилы: пошаговая инструкция с чертежами
Чтобы изготовить самодельную пилораму в домашних условиях, потребуется подготовить материалы:
- инструмент, оборудованный бензиновым или электрическим мотором;
- направляющие швеллеры с высотой полки до 150 мм (длина зависит от размеров будущей установки);
- специальный механизм для передвижения инструмента или заготовки;
- стальной уголок, применяемый для усиления конструкции и изготовления фиксаторов заготовки;
- чертежи и схемы конструкции;
- сварочный аппарат;
- набор инструмента для соединения компонентов.
Последовательность шагов при изготовлении самодельной пилорамы шинного типа:
- Разметить швеллеры или иной металлический профиль для изготовления основания. Детали пилорамы свариваются между собой дуговой сваркой, для повышения жесткости и размещения фиксаторов бревна применяются дополнительные поперечные связи.

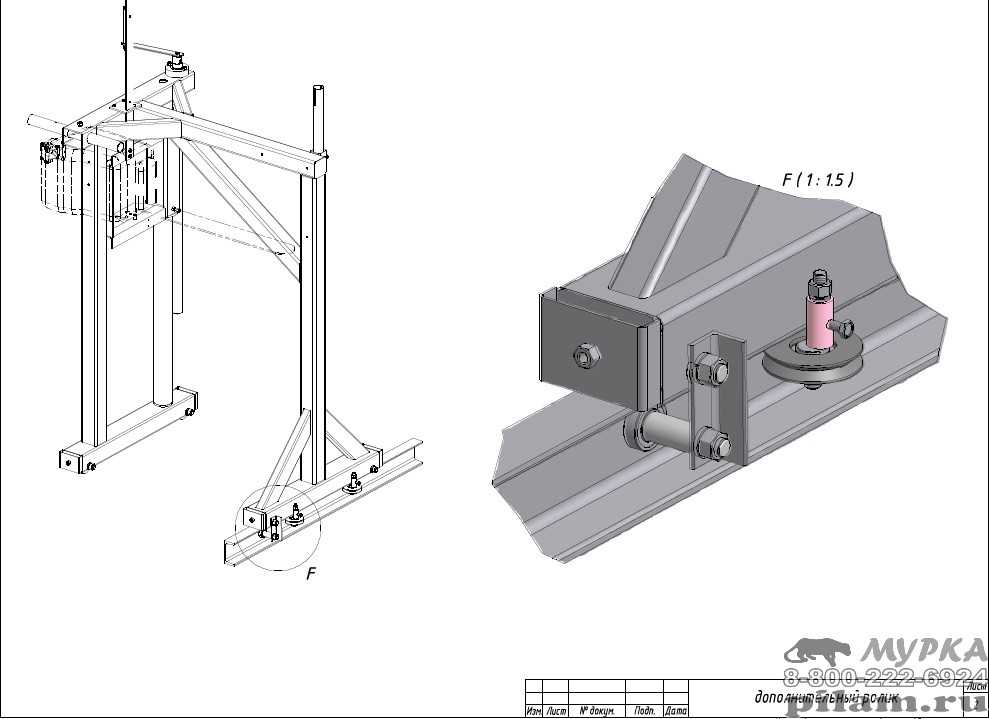

- Изготовить вертикальную раму, которая перемещается по основанию на роликах или шариковых подшипниках. К основному профилю устанавливаются дополнительные раскосы, повышающие жесткость конструкции. Опоры оснащены регулировочными болтами, позволяющими выбрать зазоры между внешней частью ролика и направляющей. Ширина рамы соответствует длине шины, установленной на пиле.
- Смонтировать на вертикальной раме механизм для регулировки положения пилы. В изделии нужно использовать специальный винтовой зажим, способный удержать пилу во время работы. Конструкция струбцины должна противостоять вибрациям и возможным ударным нагрузкам.
- Установить узлы, отрегулировать взаимное положение элементов и провести пробную распиловку. В процессе эксплуатации возможны поломки, которые потребуют доработки конструкции и введения дополнительных деталей, фиксаторов или регуляторов.
Описанный алгоритм изготовления пилорамы из бензопилы своими руками не является единственным вариантом конструкции. В свободном доступе имеются чертежи установок, созданных разными авторами, которые отличаются конфигурацией узлов или способами регулировки положения. Конструкторы снимают свои изделия на видео, которое можно посмотреть на специализированных сайтах.
Например, упрощенная самодельная пилорама из бензопилы состоит из отрезка швеллера, на котором установлена переходная плита с закрепленным инструментом. Установка монтируется на деревянный брус (он же является и заготовкой), уложенный на опоры. После каждого запила инструмент перемещается на расстояние, равное толщине изготовляемой доски. Недостатком конструкции пилорамы является неустойчивость, при опрокидывании установки существует риск травмирования оператора.
Дисковые установки собираются на базе электрического двигателя, допускается применение бензинового агрегата для вращения диска. Мотор крепится на раме через штатные точки крепления, в основании оборудования находится прямоугольный или квадратный узел, изготовленный из швеллера. В конструкции предусматривается стальной защитный кожух, закрывающий верхнюю часть диска. Рекомендуется установить малогабаритный переключатель, не позволяющий включить двигатель с открытым щитком (только для модификации с электрическим двигателем).
Для бытовых пилорамных установок рекомендуется использовать стальные дисковые пилы диаметром 500-600 мм. Рабочий элемент монтируется на выходной валик ротора двигателя, допускается использование повышающего редуктора с ременным приводом. Регулировка натяжения производится смещением корпуса мотора на основании. При изготовлении элементов конструкции рекомендуется располагать рабочую кромку диска на минимальном расстоянии от основания. Встречаются конструкции со специальным пазом в основании, предназначенным для вращающегося диска.
Дисковая пила: где купить и как выбрать?
Сегодня каждый уважающий себя мастер имеет в своем арсенале дисковую пилу. Ведь, без сомнения, дисковая пила является незаменимым инструментом при производстве ремонтных и строительно-монтажных работ. Однако если вы еще не успели приобрести себе данный предмет, то представленные, ниже советы о том, как выбрать дисковую пилу, помогут вам с правильной покупкой.
Как выбрать дисковые пилы? Как выбрать дисковые пилы?
Дисковая пила предназначена для продольного и поперечного распиливания различных материалов. Например, для распиливания дерева, пластика, металла, гипсокартона и других материалов. Как выбрать дисковую пилу? Во-первых, надо определиться для каких целей и как часто вы будете ее использовать. Дисковые пилы можно разделить на бытовые и профессиональные. Бытовые пилы не предназначены для постоянного использования, поэтому если пила нужна вам в вашей профессиональной деятельности, то придется выбрать вариант подороже – профессиональную дисковую пилу. Далее необходимо определиться с диаметром пильного диска, от него будет зависеть глубина пропила. Часто встречаются пилы с глубиной пропила 50-65 миллиметров. Такие пилы достаточно маневренны, а глубины пропила хватает для различных работ. У профессиональных дисковых пил глубина пропила может быть 100 и более миллиметров
Но такая дисковая пила будет весить более 10 килограмм, поэтому, следует обратить внимание, есть ли возможность стационарной установки. Дисковые пилы могут быть: 1
Маломощными – до 800 Вт. 2. Средней мощности – от 800 до 1200 Вт. 3. Высокой мощности – более 1200 Вт. Основание пилы может быть литым или штампованным. Для профессиональной работы лучше выбирать литую платформу, так как она меньше подвержена деформациям. Немаловажным фактором при работе с таким инструментом как дисковая пила является безопасность. Поэтому многие производители делают рядом с кнопкой включения, кнопку защиты от случайного включения. Это значит, что для того чтобы пила начала работать нужно сначала нажать кнопку-защиту. Также некоторые инструменты оснащаются муфтой безопасности, которая останавливает диск, если произошло заклинивание. Некоторые дисковые пилы оснащены лазерной указкой, которая помогает произвести более точный распил.
Где купить?

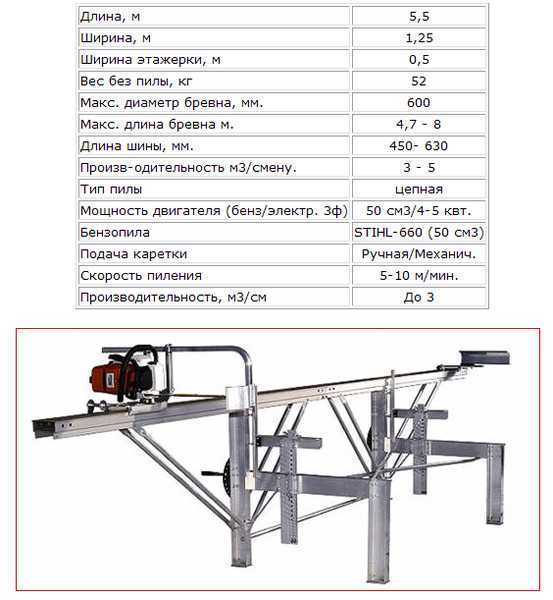

Пилорама из бензопилы своими руками: видеоинструкция и чертежи
Пилорама из бензопилы — вариант №1
Для изготовления конструкции кроме бензопилы понадобятся:
- два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
- две рельсы;
- уголки 50х100 мм и 40х40 мм;
- отрезки водопроводной трубы в 25 см в качестве стяжек;
- плита из стали толщиной в 4-6 см и длиной в 60 см;
- подвижные шланги;
- трубы с диаметром в 35-40 мм.
Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.
Далее выполняются следующие работы:
- По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
- Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
- Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
- Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.
снизу стальной плиты приваривается уголок
На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.
Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.
https://youtube.com/watch?v=KxtDdf-N3pY

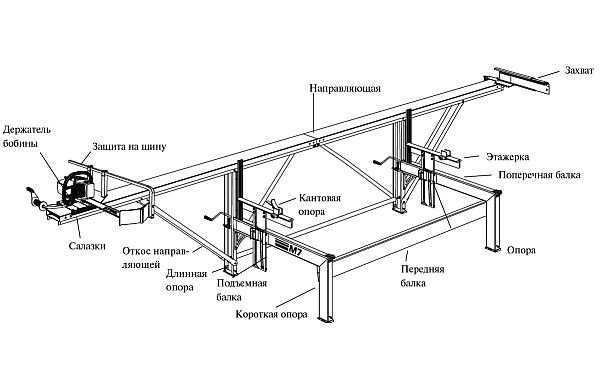

Пилорама из бензопилы своими руками – вариант №2
- Пилы с приводом.
- Механизма для регулирования толщины изготавливаемой доски.
- Механизма для передвижения пильной части конструкции.
- Устройства для фиксации бревен.
Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

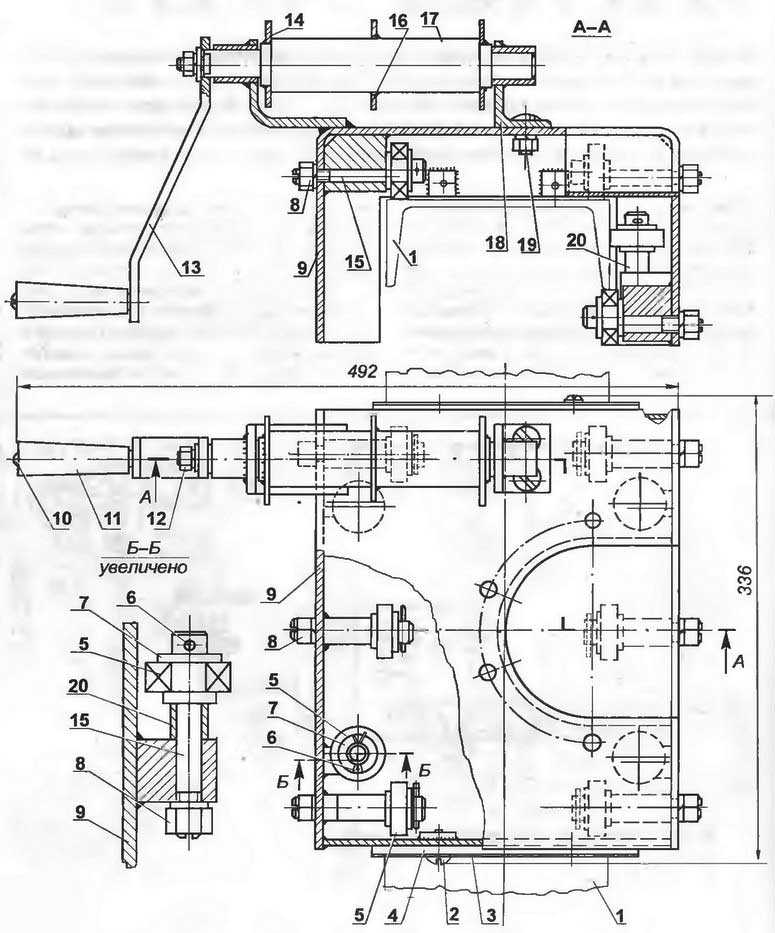

Механизм для регулирования толщины досок.
Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.
Механизм для передвижения пилы.
Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.
Устройство для фиксации бревна.
На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.
Оптимальные рамные аппараты
Рассмотрим несколько хороших моделей рамных пилорам.
Р63-4Б
Относительно недорогая рамная пилорама, стоимость которой составляет порядка 1,5 млн рублей. Ввиду цены, габаритов и энергозатрат подходит по большей части для профессиональной деревообработки на профильном производстве.
Параметры станка | |
Диаметр и длина обрабатываемого бревна | 530/7500 мм |
Мощность электродвигателя | 8 КВт |
Рабочий вольтаж | 380 В |
Размер | 4232х2615х3000 мм |
Масса | 6 000 кг |
Производительность | До 12 м3 за смену |
Управление рамкой | Электропривод |
РПМ-02К
Профессиональная рамная пилорама, средняя стоимость которой составляет 1,5 млн рублей. Возможна установка на станину собственного производства. Благодаря этому длина обрабатываемой заготовки не ограничена.
Параметры станка | |
Диаметр и длина обрабатываемого бревна | 650 мм/произвольная |
Мощность электродвигателя | 5,5 КВт |
Рабочий вольтаж | 380 В |
Размер | 3505х2500х2409 мм |
Масса | 5 983 кг |
Производительность | До 6 м3 за смену |
Управление рамкой | Электропривод |
Какие материалы нужны для создания пилорамы?
Следует отметить, что материалы подбираются в зависимости от того, сделаны чертежи или нет, потому что именно правильный чертеж является основой качественного изделия, благодаря которому делается расчет материалов:
- Шкивы можно взять новые или старые в хорошем состоянии;
- Трубы различные по диаметру;
- Рельсы – можно сделать самому из уголков. Располагать уголки лучше ребром вверх, это нужно для того, чтобы продлить «жизнь» колесикам;
- Профильные трубы для создания шпал;
- Швеллер.
Помимо материалов потребуются следующие инструменты:
- сварочный аппарат;
- фрезерный станок;
- болгарка;
- дрель, удобнее использовать электрическую;
- молоток;
- пассатижи;
- наборы отверток и гаечных ключей;
- струбцина;
- болты, гайки и прочий крепежный элемент;
- линейки, рулетка, угольники и пр.;
- ножовка.
Основные типы пилорам
Существуют следующие разновидности пилорам:
- Рамная. Она представляет собой конструкцию с плоскими пильными полотнами, закрепленными на раме. Рамная пилорама чаще всего устанавливается в крупных деревообрабатывающих цехах. Этот аппарат отличается высокой мощностью, прочностью конструкции. Рамная пилорама не требует дополнительного обслуживания. Ее недостатком является большая толщина среза, что увеличивает количество вырабатываемой стружки.
- Ленточная. Обработка заготовок осуществляется при помощи пильной ленты, регулируемой стабилизирующими роликами. Режущий элемент совершает только поступательные движения, получаемые от роликов. Ленточные пилорамы используются в небольших деревообрабатывающих цехах.
- Дисковая. Является одним из самых распространенных видов ручных пилорам. Она оснащена диском с зубьями. Каждый зуб распиливает небольшую часть бревна. Для улучшения производительности данные станки оборудуются несколькими режущими дисками.
- Цепная. Распиловка бревен производится при помощи цепной пилы, установленной на каркасе с металлическим профилем. Цепная пилорама отличается малым весом и небольшими габаритами. Поэтому этот мини-станок чаще всего используется в бытовых условиях.
При выборе пилорамы необходимо определить объем обрабатываемых заготовок и условия эксплуатации оборудования. Также нужно учитывать технические характеристики и материалы, из которых изготовлены режущие элементы. Одним из основных критериев выбора является прочность конструкции. Деревообрабатывающий станок должен выдерживать вес обрабатываемых бревен.
Разновидности самодельных моделей
Существует довольно много различных пилорам, которые изготавливают из бензопил. Как правило, подвижный элемент конструкции закрепляется в специальной тележке, которая передвигается по ранее расположенным рельсовым путям. При этом можно установить в тележку мощную цепную пилу Урал или ленточный вариант исполнения Дружба. При этом отметим нижеприведенные моменты:
- цепной вариант исполнения используется для распила круглого леса. В конструкции режущим инструментом становится пильная цепь, после которой остается довольно много опилок. Отметим, что большое количество отходов можно назвать основным недостатком конструкции. В остальном цепной агрегат превосходит другие варианты исполнения: большая надежность и срок службы, высокая производительность и так далее;
- ленточные бензопилы используются для распилки древесины большого диаметра. Следует учитывать, что при пилении вокруг разлетается огромное количество опилок. Поэтому нужно соблюдать определенную технику безопасности.
Для бытового применения зачастую подходит пилорама небольших размеров и производительности. При этом основным элементов конструкции становится обычная бензопила, а остальная часть лишь приспособления, необходимые для обеспечения ровного реза.
Последовательность сборки
После того, как чертеж будущей пилорамы, утвержден и откорректирован, переходят к монтажу ее ведущих рабочих узлов:
монтаж рамного каркаса – его размеры подбираются индивидуально учитывая диаметр диска и габариты мотора. К нему присоединяют 2 подшипника и сверлят 4 отверстия для агрегации с электромотором;
плоскость, по которой будут подаваться пиломатериалы. Для небольших по объему работ можно воспользоваться готовым стационарным верстаком или рабочей поверхностью, которая должна быть установлено строго горизонтально
Очень важно, чтобы ее продольная ось соответствовала оси рамной основы;
подвижная каретка – ее ориентировочный размер должен достигать 1 м. Мобильность предадут колесики, который будут установлены на окончании уголка;
агрегация двигателя с диском – лучше отдать предпочтение тем конструктивам пилорамы, где высоту ножевого блока можно было бы настроить вручную
Для этого к каретке присоединяют две трубы, к которым приваривают металлический швеллер. Через металлические накладки они хомутами притягиваются к трубам. Подъем или опускание будет производиться двумя стальными прутами. Подвижное положение двигателя обеспечат подсоединенные к концам профиля с мотором велосипедные звездочки, связанные с ним через прут с резьбой.
Для повышения результатов стараний самоделку можно усилить вторым дисковым ножом. Как и в промышленных аналогах, их расположение должно быть строго перпендикулярным друг к другу. Для пилорам с мощностью свыше 3 кВт дополнительное тяговое устройство не понадобится. В противном случае берется второй мотор и создается второй привод.
Из чего состоит аппарат
Распиловочный станок состоит из следующих частей:
- Сама пила.
- Электропривод.
- Пильная каретка.
- Направляющая для пилы.
- Опора для бревна.
- Рама для конструкции.
Источники
- https://obrabotkametalla.info/pilit/kak-sdelat-lentochnuyu-piloramu-svoimi-rukami
- https://moiinstrumentu.ru/pilorama-iz-benzopily-svoimi-rukami-kak-sdelat-bystro-i-legko.html
- https://rezhemmetall.ru/lentochnaya-pilorama-svoimi-rukami.html
- https://lesoteka.com/instrument-i-oborudovanie/pilorama-svoimi-rukami
- https://podelki.expert/samodelnaya-pilorama/
- https://homius.ru/samodelnaja-pilorama.html
- https://benzopilok.ru/samodelki/pilorama-iz-benzopily.html
- https://obenzopilah.ru/tips/na-vse-ruki-mastera-sobiraem-piloramu-na-osnove-benzopily-svoimi-rukami.html
- https://opilah.com/samodelnaya-pilorama/
- https://nashgazon.com/instrument/pily/sozdanie-piloramy-v-domashnih-usloviyah-svoimi-rukami.html
- https://tpspribor.ru/instrumenty/samodel-naya-diskovaya-pilorama-v-domashnih-usloviyah.html
- https://intehstroy-spb.ru/stanki/kak-sdelat-diskovuyu-piloramu-svoimi-rukami-izgotovlenie-prostoy-konstrukcii.html
- https://remboo.ru/instrumenty/kak-sdelat-piloramu-svoimi-rukami.html
Шинная пилорама своими руками
Перед началом сборочного процесса стоит приобрести все необходимы материалы и инструменты. Для того чтобы получилась шинная пилорама, видео создания которой представлено ниже, вам понадобится:
- точный схематический чертеж
- швеллер или рельса из металла
- патрубки различного диаметра
- электрический мотор
- шина и ведущая звёздочка от бензопилы
- сварочный аппарат и электроды
- электрическая болгарка и дрель
- молоток, рулетка и мел.
Чтобы изготовить шинную пилораму можно использовать составные части обычной бензопилы. Рабочая часть включает шину, электрический силовой агрегат и систему сцепления, которые расположены в отдельном корпусе.
Прежде всего нужно создать каркас в форме прямоугольника. В центре основания располагается шина
Принимая во внимание тот факт, что каркас будет подвергаться высоким нагрузкам, его необходимо надёжно закрепить с двух сторон. Ведущая звёздочка зачастую имеет отверстие, которое предназначено для монтажа элементов к металлической оси из высокопрочного сплава. Ось дает возможность избежать перемещения шины в горизонтальной плоскости
Ось дает возможность избежать перемещения шины в горизонтальной плоскости.
Чтобы предотвратить смещение по вертикали необходимо максимально плотно к шине на оси с двух сторон прикрепить два подшипника. Далее нужно надеть втулку, зажимающую подшипники, после чего ось стоит приварить к одной грани каркаса.
На противоположной стороне будет размещен электрический двигатель и система контроля натяжения цепи. Здесь даже придумывать ничего не нужно, просто используйте заводские запчасти от бензопилы. Главный барабан крепится на вал электрического силового агрегата и фиксируется при помощи продольной шпонки.
Конечным этапом сборки можно назвать центрование и надёжную фиксацию в корпусе
Особое внимание во время осуществления работ своими руками необходимо уделить монтажу мотора, который во время распиловки будет сильно вибрировать. По этой причине нужно обеспечить жесткую станину. Теперь вы знаете, как сделать шинную пилораму своими руками
Такой агрегат обеспечивает осуществление высококачественной распиловки древесины. Главные характеристики шинной пилорамы: точность, компактность, невысокая цена, простая конструкция, надежность, малый вес, эргономичность во время работы, легкость транспортировки
Теперь вы знаете, как сделать шинную пилораму своими руками. Такой агрегат обеспечивает осуществление высококачественной распиловки древесины. Главные характеристики шинной пилорамы: точность, компактность, невысокая цена, простая конструкция, надежность, малый вес, эргономичность во время работы, легкость транспортировки.
Установка конструкции
Сначала необходимо собрать пилящий узел агрегата. Изготавливается кронштейн П-образного типа. В центральной части его располагается шина, которая закрепляется с обеих сторон.
Натяжение цепи лучше устроить за счет движения ведущей звездочки. Принцип регулировки несложный: ведущий элемент устанавливается на вал редуктора, сам вал крепится на металлических пластинах, имеющих продольные прорези. За счет передвижения редуктора в нужном направлении будет происходить изменение натяжения цепи.
На шпонку устанавливается вал редуктора, а второй шкив закрепляется на двигателе. Конструкция сцепления ремней может быть разной, при этом натяжение их осуществляется роликами.
Несущее основание по конструкции аналогично ленточной пилораме. Здесь также нужно устроить направляющие рельсы, по которым будет перемещаться кронштейн, а также прижимные устройства для бревна.
