Габионы своими руками — использование в ландшафтном дизайне и пошаговая инструкция постройки (150 фото)

Забор из габиона

Чтобы соорудить забор из габионов своими руками, нужны материалы:

• сетка, изготовленная сварным способом, – она прочнее и выдерживает больший вес наполнения;
• трубы из стали для опорных столбов;
• камни крупного размера;
• мелкий щебень для внутренней засыпки;
• геотекстиль;
• ручной бур;
• паста цинковая;
• бетонная смесь для заливки ям;
• вязальная проволока;
• уголки металлические;
• метизы.

Забор из габионов занимает немного больше места, чем обычные конструкции, при изготовлении требует немало времени. Преимущества ограждения – не заливают фундамент, а каркасное сооружение можно ставить на сложных грунтах.

Изготовление фундамента для забора из габиона

Сделать забор из габионов своими руками поможет пошаговая инструкция:

1. Заранее размечают место под строительство. Определяют ширину и длину забора.
2. Зону расчищают от сорняков, деревьев, корней.
3. Поверхность выравнивают.
4. Ручным буром делают в грунте ямы под опорные столбы. Глубина ямы до 500 мм, шаг не более 2,5 м. Частота вбивания опор зависит от нагрузки и декоративных особенностей сооружения.
5. В подготовленные ямы ставят столбы, заливают готовой бетонной смесью. Оставляют состав набирать прочность не менее 4 суток.

Монтаж сетки

Поэтапная техника натягивания сетки:

• от рулона готовой сварной сетки отрезают куски нужной длины;
• всего полотен будет не менее 6;
• одно полотно – дно, остальные – стенки, крышка;
• укладывают дно, затем поочередно боковые стенки;
• связывают элементы проволокой;
• готовый короб устанавливают между столбами и фиксируют металлическими штырями;
• проволочную емкость прикрепляют к опорным столбам хомутами, гайками или болтами;
• заполняют каркас камнями, выбирая наполнитель нужных фракций;
• укладывают крышку, закрепляют ее проволокой;
• углы готового забора дополнительно фиксируют уголками.

Наполнение габиона камнями

Пошаговая инструкция установки габионов своими руками не будет полной без правил укладки камней.

Техника такая:

При высоте короба более 500 мм секции заполняют камнями одновременно и постепенно. Сначала укладывают материал на четверть высоты, затем дают камням осесть, при необходимости выстилают геотекстиль, делают стяжку из расчалок и продолжают укладку.
Матрасные габионы засыпают в 1-2 этапа. Сначала все секции наполняют на четверть, затем заполняют 1-2 секции полностью, третью и последующие засыпают наполовину. После стяжки расчалками продолжают укладку материала.
Выкладку камней делают выше верхней линии короба на 5-7 см. После усадки лишние элементы убирают, но чаще всего камни сами опускаются до нужного уровня.
Если рядом с первым коробом планируют установку (в длину) еще одного габиона, последнюю секцию первой конструкции оставляют пустой. Это нужно для последующего связывания габионов.
При экономии камня, большие фрагменты укладывают по внешним сторонам конструкции. В середину (до 1/3 расчетного объема короба) засыпают мелкий камень, твердый строительный мусор. Предварительно середину застилают геотекстилем.
Камни выкладывают плотно, чтобы не оставалось пустого пространства.
Ребра жесткости или распорки, которые устанавливают внутри габиона, монтируют до начала заполнения сетки камнями или в процессе поэтапной засыпки. Опытные мастера ставят ребра жесткости до момента закладки

Засыпной материал размещают осторожно, чтобы не повредить стяжки из проволоки.

При установке коробов на суше допустимо использовать строительный мусор. В емкостях, предназначенных для укрепления оснований в воде (пирсы, станции лодочные и пр.), короба заполняют только камнями.

Какие камни можно применять для габиона?

Разобравшись с монтажом габионов, определяют качество и форму засыпного материала. Применяют различные куски – круглые голыши, дикий камень, пластины. Размеры определяют по параметрам ячейки, чтобы фрагменты не вываливались наружу. Варианты выкладки также зависят от предпочтений хозяина. Например, плоские камни размещают по типу кирпичной кладки со смещением швов. Если применяют разноцветные фрагменты, выглядит такая кладка особенно эффектно.

В соответствии с требованиями к материалу, для габионов выбирают камни с нужными характеристиками:

• удельный вес для построек на улице 17,5/18 кН/м3, для строений в воде 23-25 кН/м3;
• прочность от 400 кгс/см2;
• морозостойкость от F350;
• стойкость к воздействию внешних факторов с учетом потери общей массы за период эксплуатации не более 5-10%;
• коэффициент влагопоглощения до 0,06%.

Чаще всего в качестве наполнителей применяют туф, плотный/мягкий известняк, трахиты, гранит, базальт, сланец. Декоративные габионы делают из стеклянного камня.

Габионы своими руками: пошаговая инструкция и видео

Материалы, которые необходимы для создания габиона, следующие:

• сетка металлическая;
• скобы для скрепления;
• стальные штыри для каркаса;
• металлические спирали;
• пассатижи;
• молоток;
• степлер для проволоки;
• инструменты для копания земли;
• геотекстиль – дренаж (понадобится для дополнительного сохранения камней от разрушения  водой);
• собственно камни или другой наполнитель.

Монтаж коробов

Приведем пошаговую инструкцию для монтажа габиона своими руками на примере наиболее распространенной коробчатой конструкции:

• Коробчатый габион поступает в разобранном, плоском виде – нужно достать его и выложить на ровную поверхность.

Все элементы сгибаются по линиям и крепятся степлером и вязальной проволокой.

Все боковые поверхности поднимаются, чтобы сформировать короб. Вершина каждого угла соединяется с проволокой, которая присоединена к каркасу. Она не должна отходить от краев – иначе помешает при укладке конструкции.
После сбора коробчатых габионов их нужно соединить попарно, как показано на схеме.

После этого попарно связанные габионы устанавливаются в нужное положение согласно предварительному плану и засыпаются наполнителем. Основное условие – чтобы камни лежали максимально плотно. Прогибания металлической сетки недопустимы – это наиболее распространенная ошибка, из-за которой конструкция теряет прочность.
Затем крышка короба закрывается и фиксируется степлером и вязальной проволокой.

Более наглядно весь процесс можно увидеть здесь.

И здесь.

Монтаж цилиндрических конструкций

Цилиндрические габионы имеют свою специфику – в этом случае пошаговая инструкция по сбору конструкции своими руками будет другой:

1. Поступают такие листы тоже в плоском виде, поэтому изначально их нужно разложить на ровной поверхности.

В кромке уже находится проволока – с ее помощью нужно завернуть лист в цилиндр. И сразу притянуть с одного края.

Затем все продольные кромки также связываются (вязальной проволокой).

Монтаж матрасных габионов

В данном случае технология монтажа следующая:

Изделие раскладывается по ровной поверхности; в данном случае очень важно распрямить все элементы, потому что «матрас» состоит из нескольких внутренних секций.

Все боковые поверхности и внутренние перегородки поднимаются и фиксируются по углам вязальной проволокой.

Поднимаются основные боковые стенки и связываются с внутренними перегородками. Необходимо проверить, чтобы вся конструкция не «съезжала» вдоль углов.

Габионы своими руками

В зависимости от имеющихся материалов существует множество вариантов исполнения габионов. Чтобы не ошибиться, нужно заранее ознакомиться с нюансами монтажа.

Особенности сбора стенок каркаса

Для того, чтобы габион сохранил геометрическую форму, внутри стен создаются ребра жесткости — устанавливаются П-образные перемычки (душевые лейки), которые изготавливаются из проволоки с диаметром, похожим на сетку. Эта мера предотвратит деформацию наполнителя несущих стен.

Для изготовления клубков ниток нарезаются бруски необходимой длины, а затем загибаются концы

Расстояние между затяжками зависит от конструкции габиона и толщины проволоки на сетке. Чем тоньше проволока, тем толще они установлены. Для удобства работы сначала укладывается пласт камней, а затем параллельно стенам или по диагонали по углам ставится перемычка

При дальнейшем заполнении наполнителем важно не класть на затяжки тяжелые валуны, чтобы стены не прогибались. Сначала их покрывают слоем мелких камней

Покрытие из габиона устанавливается не сразу, а после усадки камней и закрепляется спиралями, скобами-петлями или проволокой, связывающими стены. Наполнитель дает усадку на 5-10 см.

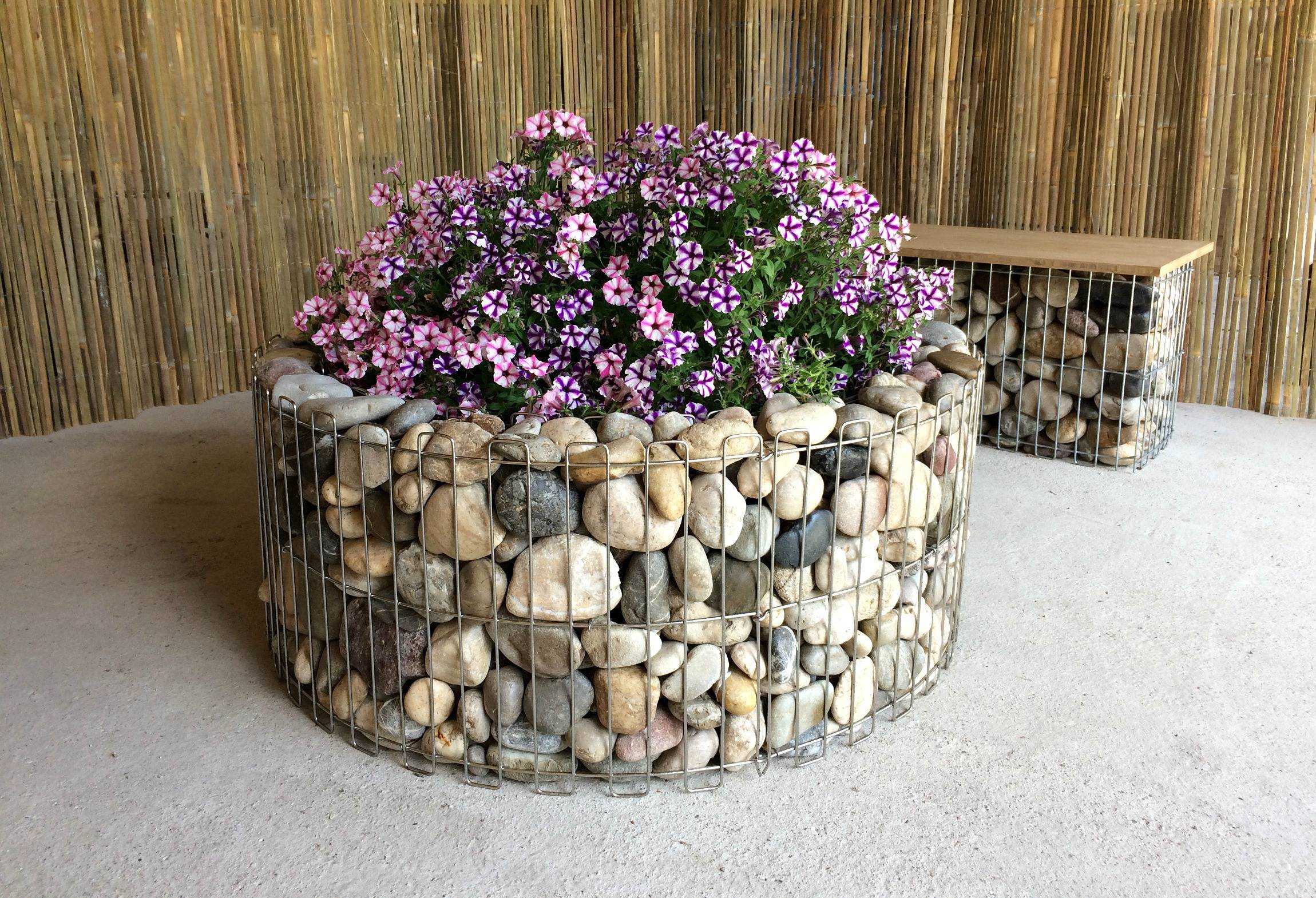

Изготовления клумбы с цветами

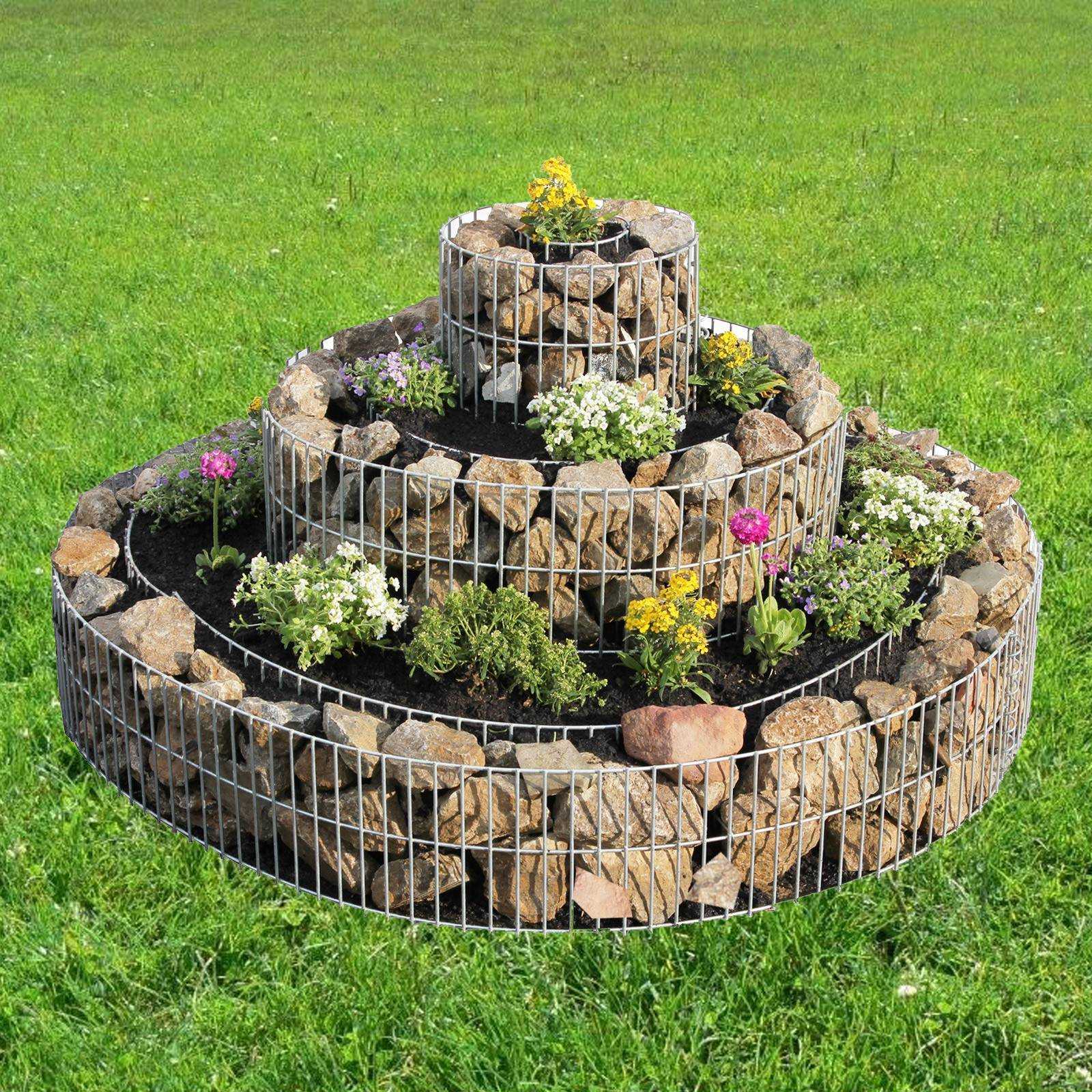

Из сварных сеток и каркасов делают как мини-клумбы в виде круглых, спиральных или квадратных вазонов, так и большие конструкции для сбора растений. Сад в стиле модерн будет украшен геометрическими элементами. Плавные линии подходят для дома и участка в естественном стиле.

Почва в приподнятых грядках с габионами быстро сохнет, поэтому поливать растения придется часто

Красота изделия зависит от подбора наполнителя. Чем интереснее фактура и цвет камня, тем наряднее будет смотреться забор. Хорошо, если наполнитель будет сочетаться с растениями, подобранными для цветника. Ведь некоторые породы защелачивают почву, например, известняк. Стоит представить, как будет выглядеть клумба зимой. Для достижения круглогодичной декоративности их высаживают:

• можжевельник стелющийся;
• карликовый кипарис;
• бересклет или кизильник вечнозеленый;
• самшит.

Самшит на клумбе квадратной формы лучше всего смотрится, если его вырезать в форме шара

Сначала определяют форму цветника, рисуют схему, подсчитывают количество материалов, запасаются необходимыми инструментами и комплектующими.

Инструменты:

• плоскогубцы;
• кусачки;
• болторезные.

Материалы:

• листы проволочной сетки;
• проволока для крепления стен и формирования перемычек;
• пластиковые стяжки;
• геотекстиль.

Геотекстиль защищает от прорастания сорняков, а также не позволяет камням «попадать» в почву, если вокруг клумбы используется гравий

Материалы

Сетка

Ее плетут или сваривают из стальной проволоки (реже прутьев). Согласно ГОСТ Р 52132-2003 и ГОСТ Р 51285-99 плотность проволоки должна быть 250-280 г/м², диаметр сечения – 2,2-4 мм, а поверхность обязательно оцинкованной. Это обеспечивает устойчивость к коррозии и длительный срок службы всей конструкции. Дополнительное ПВХ покрытие позволяет использовать габионы в агрессивных средах.

Важно: от толщины основной проволоки зависит диаметр вязальной, необходимой для сборки и скрепления частей габиона (в среднем 2-2,4мм). Плетеная сетка для габионов

Плетеная сетка для габионов

Еще один вариант – европейская проволока с гальфановым покрытием с характерным блеском. В ней содержится сплав алюминия, цинка и редкоземельных металлов. Изделие готово служить до 75 лет, чем объясняется и ее высокая стоимость по сравнению с отечественной продукцией.

Важно: дважды скрученные проволоки лучше держат нагрузки и сохраняют каркас конструкции при частичном ее разрушении

Наполнители

Камень

Это самый распространенный и надежный материал для габионов, который должен быть:

• твердым,
• плотным,
• тяжелым,
• устойчивым к перепадам температур,
• с низкой водопроницаемостью (не более 0,6%).

Важно: выбирайте камни в 2-3 раза больше величины ячеек сетки. Для конструкций, помещенных под воду, размер наполнителя должен быть больше ячейки на 50%, а наземных изделий — на 30%

Разные виды камней для габиона

Подойдут как натуральные, так и искусственные камни. Их форма и вид зависит от задач проекта. Если нужно замаскировать промежутки между камнями, используйте мелкий гравий, гальку или щебень.

Камни для габионов:

Самые востребованные	Используемые реже
гранит, базальт, известняк (плотный и мягкий), песчаник, мрамор	туф, кварцит, диорит, лабродарит, сланец, самоцветы

Варианты наполнения

Наполнителем может выступать почти любой материал, что открывает широкие возможности для реализации дизайнерских идей. Поэтому исходить стоит из своих вкусов, финансовых возможностей и места расположения конструкции (под водой или на земле).

Обычно применяют натуральные или искусственные камни всевозможных форм, видов и размеров. Но, как правило, применяются достаточно крупные камни. Цвет также зависит от ваших вкусов.

Как наполнитель можно применять и нетрадиционные материалы, к примеру:

• битую черепицу;
• куски ППР труб;
• жестяные и алюминиевые банки;
• стеклянные бутылки;
• кору деревьев;
• кирпич, включая битый;
• дерево;
• куски покрышек от транспорта;
• большие шишки и т. д.

Советы от экспертов

• При планировании высоты габионной конструкции учитывайте ограничения на строительство, имеющиеся в вашем районе (требования к установке ограждений, допустимая высота).
• Всегда заранее продумывайте инженерные коммуникации для водных объектов и освещения в составе габионов.
• Для наполнителей с мелкой фракцией используйте геотекстиль, чтобы «мелочь» не просыпалась сквозь камни большого размера.
• Для экономии вдоль наружных стен укладывайте крупный наполнитель, а в центральную часть поместите мусор или оставшуюся мелочь.
• Концы проволоки можно сращивать скруткой или надставкой не длиннее 20мм, а количество скруток – не более 1 шт. на 20м².
• Для высокой конструкции предусмотрите надежную боковую поддержку. Сооружение, сильно превышающее свою ширину, выглядит неэстетично.
• Если планируется высокий габионный забор или сложная, многосекционная конструкция, лучше проконсультироваться со специалистом для установки правильных опор.

Что такое габион и зачем он нужен?

С французского языка габион переводится дословно как «корзина». Логика просматривается и в самом устройстве конструкции, ведь, по сути, габионы — это ящики из металлической решетки, заполненные различными элементами. Свое начало подобные конструкции берут из боевых действий, когда необходимо было организовать круговую защиту при ведении огня. Кстати, тогда они изготавливались из переплетенных ивовых веток и заполнялись землей. Сегодня габионы применяются в совершенно ином и, стоит отметить, куда более красивом назначении.

Достаточно часто габионы используются на участка в чисто практических целях: например, для того, чтобы удержать размытие склона или укрепить склоны холма или участка. Они дают возможность предотвратить оползни и исключить размывание. за счет своей конструкции укрепление склонов габионами, берегов водоемов или возведение подпорных стен по прочности не уступает бетонным плитам, а по экологичности, эстетичности и затратам значительно их превосходит.

Не менее популярны конструкции и в ландшафтном дизайне — чисто в декоративных целях. При использовании габионов нет необходимости обустраивать дренажную систему, поскольку дождевая или талая вода и так легко приникнет к корням растений. Конструкциям также не страшны и перепады температур, так как в них не могут образовываться трещины ( в отличие от бетонных подпорных стенок).

Формы конструкции габионов и способы заполнения

Вариантов наполнения габионов (как и форм самой конструкции) — великое множество. В качестве наполнителя можно практически все, что угодно. Очень красиво смотрятся природные камни, но, чтобы достигнуть однородности, засыпают и элементы искусственного заполнения. Для экономии средств можно схитрить и лицевую часть выложить из красивого «дикаря» или гальки, а все остальное пространство заполнить дробленными камнями.

Качество и внешний вид самой конструкции не пострадает, и никто не догадается, что здесь что-то не так. Пофантазируйте и не замыкайтесь только на каком-то одном способе. Внутрь можно уложить поленья одного размера и различного диаметра, можно красиво упаковать стеклянные бутылки так, чтобы донышки были наружу, можно положить кирпич, ткань и так далее. Если заполнить все пространство стеклянными элементами, а между ними уложить светодиодную ленту, то получится уникальная подсветка для дорожек.

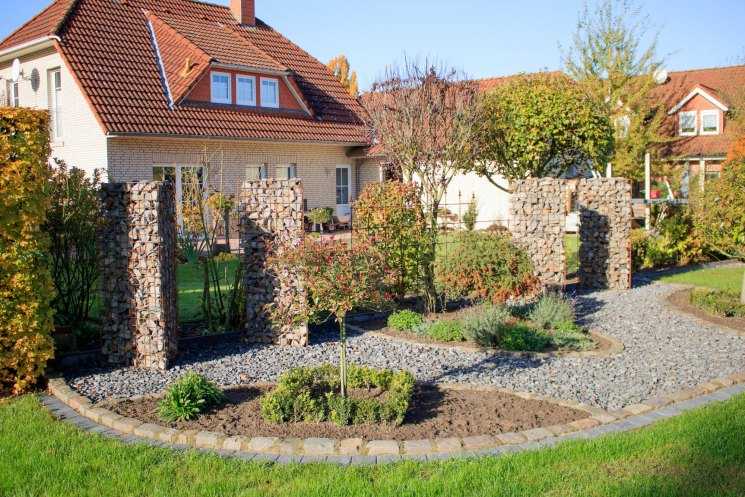

Идеи для оформления ландшафтного дизайна

Давайте рассмотрим с вами самые интересные и оригинальные идеи использования габионов в саду.

Идея 1. Не только камнем, также габионы на загородном участке можно наполнить самыми разнообразными материалами: крупной галькой, битым кирпичом, щепой, декоративным стеклом, спилами или обрезками дерева. Сочетание разнообразных материалов уже само по себе может смотреться экстравагантно, необычно и красиво. Особенно если габион будет большой формы.

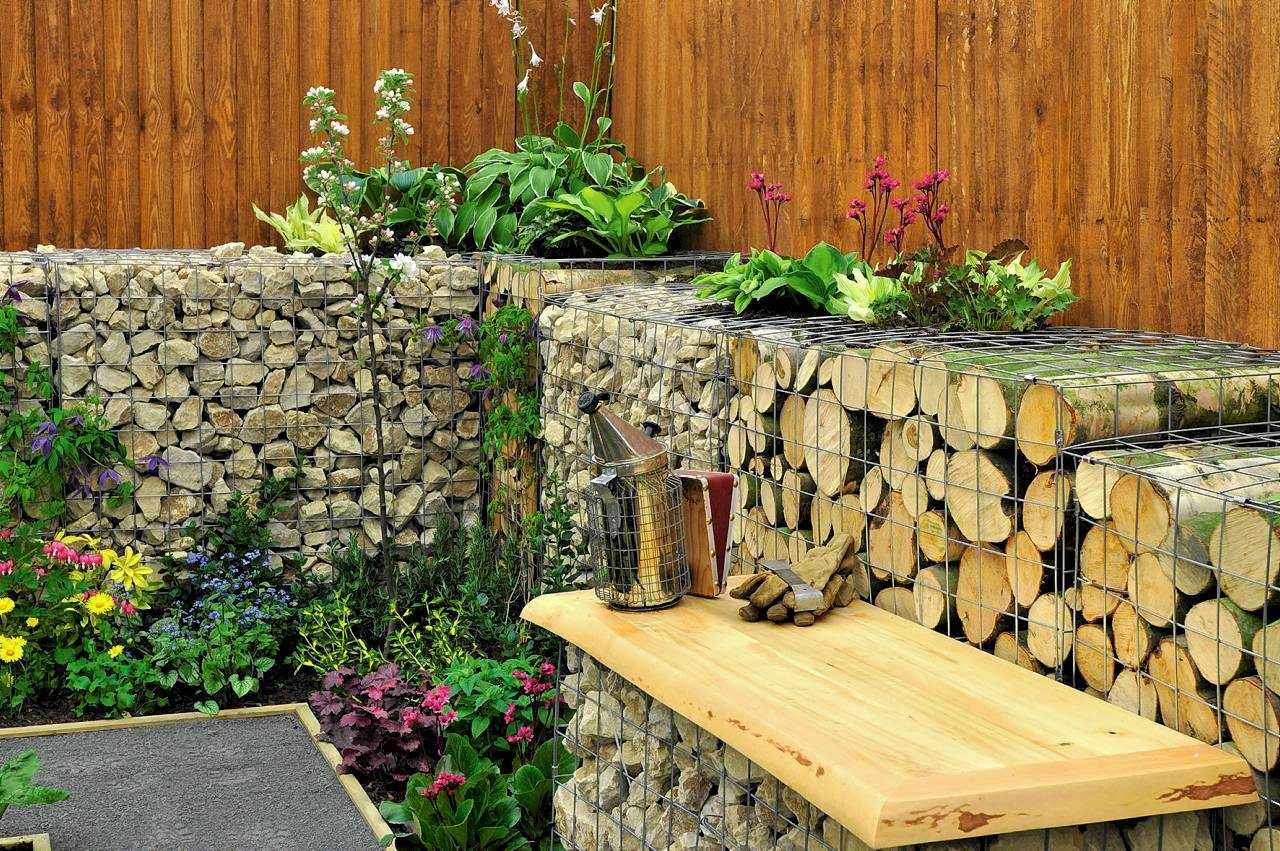

Идея 2. Отлично габионные конструкции будут смотреться с деревянным забором. Таким образом на участке можно подчеркнуть преобладание стилей минимализма или хай-тек. Конечно же, аскетичность ландшафта можно украсить яркими цветами или кустарниками по периметру забора.

Идея 3. Замечательное решение есть и для участка с большими перепадами рельефа. В таком случае цветущие террасы в сочетании с каменными габионами не только будут смотреться по новаторски ярко, но и помогут владельцам уберечь склоны от смещения грунта, а значит и разрушения.

Идея 4. Габион можно использовать на участке и как своего рода ширму, чтобы отделить зону отдыха, создав там укромный уголок для уединения. В зоне отдыха можно построить из габиона барбекю или камин

Единственное, на что необходимо обратить внимание при строительстве камина, — камни должны быть огнеупорными, чтобы при нагревании не «стреляли». Камин можно встроить в декоративную стенку или расположить отдельно

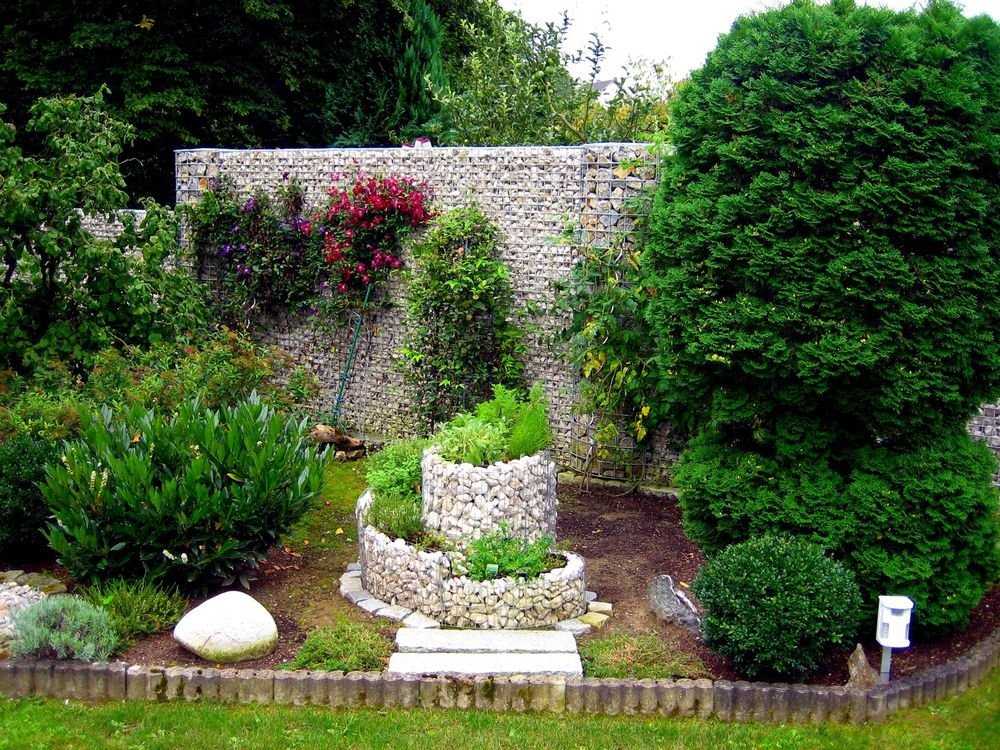

Идея 5. Альпийская горка, приподнятая клумба и вертикальная грядка — все эти конструкции можно замечательно украсить при помощи габиона. Габионные конструкции универсальны, благодаря чему из габионов можно соорудить любой из водных объектов: горный ручей, пруд, каскад или фонтан.

Идея 6. С помощью габионов можно также создавать предметы уличной мебели. Не только садовая мебель, украсить загородный участок можно и оригинальными вазонами и контейнерами для растений, а также и садовыми фигурами, конечно же, из габионов. Такие несложные конструкции можно выполнить и самостоятельно. опубликовано econet.ru

Что это такое?

Прежде всего давайте немного остановимся на истории габионов. Само слово в переводе с итальянского означает «большая клетка» и является далеко не новым. Известно, что великий итальянский архитектор, художник и изобретатель Леонардо да Винчи спроектировал конструкцию для укрепления основания церкви в Милане. Конструкция эта явилась прообразом современных габионов. Позднее идею набивать плетеные сетчатые корзины камнями, землей и ветками деревьев взяли на вооружение военные для строительства фортификационных укреплений. Такие корзины использовались во время наполеоновских войн и в Крымском сражении: эти заграждения спасали солдат от пуль и снарядов.

Что надо знать о монтаже габионов, видео

Постоянное нахождение габионных конструкций на открытом воздухе предъявляет к материалам, из которых они сделаны, довольно строгие требования

В соответствии с ними, профессионалы рекомендуют использовать изделия из оцинкованной проволоки двойного кручения или аналоги с полимерным покрытием, по плотности и прочности намного превосходящие сетку-рабицу.
Для усиления массивных сооружений и придания им необходимой жёсткости, следует использовать перемычки из надёжной проволоки или арматуры, разделяющие их на отдельные секции
Чем больше и объёмней создаваемая конструкция, тем чаще должны устанавливаться связующие звенья.
Кроме того, выбирая сетку для габионов, важно принимать во внимание сечение ячеек. Последние, для обеспечения необходимой прочности и значительного срока службы, должны иметь одинаковую форму и размер.
Размер наполнителя должен на как минимум на четверть перекрывать соответствующие параметры ячейки для наземных конструкций
Если же габион планируется использовать для обустройства водоёмов, камни должны быть в 2 раза больше ячейки

Такие пропорции позволяют предотвратить постепенное вымывание наполнителя из конструкции.
Внутри подпорных стен и заборов значительной высоты необходимо устанавливать стальные стабилизирующие столбы с качественным бетонным фундаментом.
Заполнение габионов производится постепенно, с использованием стягивающих устройств для предотвращения распирания конструкции. Также стоит предусмотреть определённый запас наполнителя, так как он со временем даёт небольшую усадку.

Укладка габионов

Осуществляя укладку габионов, особое внимание необходимо уделить размещению камня внутри конструкции. Обусловлено это тем, что именно правильность его расположения оказывает влияния на такие показатели, как длительность эксплуатации, прочность, надежность

Габионы стоит заполнять за один подход только на 30-35 процентов. После этого нужно произвести фиксацию уложенных камней, воспользовавшись специальными связующими скобами, иными крепежными элементами. Таким принципом стоит пользоваться и для следующих двух слоев. Если же вы решили воспользоваться не коробчатыми габионами, а матрацами Рено, то заполнение может проводиться в один или два приема. Выбирая приемлемый вариант, стоит руководствоваться размерами данной конструкции.

Для того чтобы усадка камня, который располагается внутри конструкции, происходила равномерно, специалисты рекомендуют немного выходить за грани, примерно, на 5 сантиметров. Со временем все выровняется, ничего выступать не будет. Как только это произойдет, можно производить монтаж крышки. Ее необходимо располагать максимально близко к граням, а также фиксировать к панелям при помощи проволоки, специальных скоб.

Предотвратить деформацию крышки, которая может произойти в процессе усадки, несложно. Для этого стоит изначально осуществлять временную привязку. За некоторое время камень равномерно распределиться по всему периметру коробка, после чего можно производить более надежную фиксацию.

Обратите внимание, что укрепление береговых линий при помощи габионов – сложный процесс. Основная проблема заключается в том, что недостаточно просто произвести монтаж

Обязательно нужно фиксировать дополнительно габионы, пользуясь анкерами, иными крепежными деталями. Обусловлено это тем, что на габионы воздействует влага, температурные колебания, ветер. Если же своевременно произвести фиксацию, можно предотвратить проблемы, дополнительные расходы.

Материалы

Как мы уже указали, основные материалы для изготовления габиона – металлический каркас и камень. Но здесь немало нюансов, которые стоит учитывать. Рассмотрим более подробно.

Каркас

Каркас должен отличаться прочностью, чтобы выдерживать вес и давление тяжелых камней. Для его изготовления используются такие материалы:

• Сетка из проволоки. Для этого обычно используется стальная проволока толщиной не меньше 3 мм. Для большей устойчивости и долговечности материал может покрываться слоем ПВХ или оцинковываться.

Сетка с шестиугольными ячейками для каркаса.

Металлические прутья. Их соединяют методом сварки. Прутья расположены под углом 90 градусов к друг другу. Размер сечения прутьев в среднем равен 8 мм. Каркас из прутьев обычно используют для создания опор, оснований и прочих элементов, подверженных значительным нагрузкам.

Каркас из прутьев.

Также не пропустите: декор забора своими руками.

Наполнение

Камень – основной материал для наполнения конструкций. Выбор вида камня зависит от назначения и расположения конструкции. Могут использовать как природные виды, так и искусственные аналоги. При этом учитывается их размер и форма, состав. Для подводных конструкций выбирают камни твердых пород вулканического происхождения, например:

• гранит;
• базальт
• кварцит;
• диорит.

Габион с плоскими камнями.

Важно, чтобы камни для наземного применения отличались прочностью и устойчивостью к атмосферным воздействиям и в особенности – низким температурам и перепадам. Для этого используются такие виды:

• песчаник;
• серо-розовый гранит;
• кристаллические сланцы;
• порфирит.

Также для наполнения используют речные камни и гальку – за счет обтекаемой формы камней такие декоративные элементы выглядят очень эффектно. Как правило, для наполнения каркаса задействуют один вид камня, свойственного для данного региона – в таком случае конструкция не смотрится слишком пестро и отлично вписывается в ландшафт. Можно также заказывать разноцветные камни, но стоимость готового изделия выйдет больше.

Идея: оригинально и необычно будут смотреться габионы с альтернативным наполнителем – деревянными спилами, разноцветным стеклом, битым кирпичом, бетоном или черепицей, кусками древесной коры и порезанными полипропиленовыми трубами.

Важно, чтобы размер камней превышал размер ячеек сетки минимум на 30%. Для подводных конструкций камень должен быть в два раза крупнее отверстий на каркасе

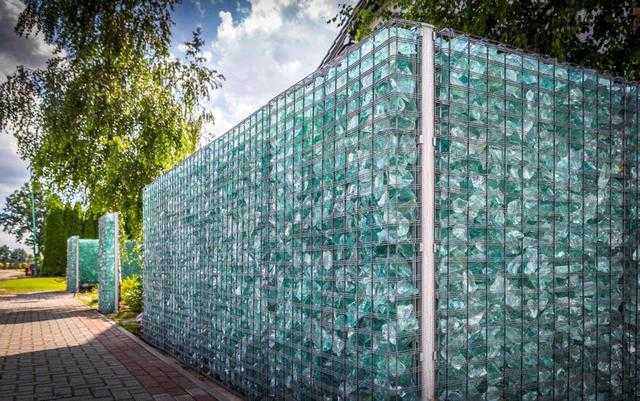

Габион со стеклянным наполнением.

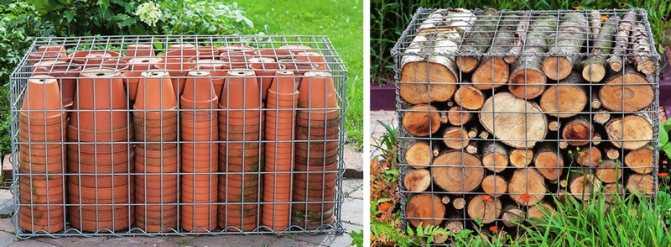

Еще пару примеров конструкций с альтернативным наполнением:

Габионы с альтернативным наполнением.
