Основные факторы, влияющие на глубину залегания фундамента

Глубина заложения фундамента зависит от геологических условий и типа здания

Чтобы правильно осуществить расчет глубины заложения фундамента, необходимо учесть:

• глубину залегания грунтовых вод;
• пластовые расслоения грунтов;
• глубину промерзания грунтов;
• содержание агрессивных составляющих в составе грунта;
• марку используемого материала.

Глубина фундамента зависит от места расположения нового дома: рядная застройка или отдельно стоящее здание.

Глубина промерзания грунта

При закладке любого фундаментного основания необходимо иметь в виду, что почва в разных районах имеет разную плотность и водонасыщенность. Узнать об этих особенностях грунта можно у владельцев соседних построек.

Можно воспользоваться специальными картами, где приведены нормативные данные:

Минимальная глубина закладки фундаментов

Зависимость глубины заложения фундамента от уровня промерзания грунта

Фундаментное основание должно закладываться ниже уровня залегания грунтовых вод. В противном случае при вспучивании грунта из-за их замерзания, фундамент может разрушиться, ведь сила сезонных подвижек почвы может составлять от 10 до 15 т/кв.м. При этом неравномерность вспучивания грунта в разных местах участка способна вызвать перекос подушки, что приводит к появлению трещин и в конечном итоге к его разрушению.

Расчет глубины заложения фундамента осуществляется по формуле Hp = Mt*m*Hh, где:

• Hh — глубина промерзания грунта;
• Mt — коэффициент влияния тепла наружных стен здания (Mt = 0,7-1,0);
• m — коэффициент условий эксплуатации здания (m = 1,1).

Теоретически минимальная глубина залегания фундамента составляет:

• 0,5 м — если нет опасности промерзания почвы, а грунтовые воды не приближаются к основанию фундаментной подушки более, чем на 2 м;
• 0,8 м — для непромерзающих грунтов (песок, гравий и др.);
• 0,8 м — для промерзающих грунтов при условии, что грунтовые воды не приближаются к основанию фундамента более, чем на 2 м.;
• 1,0 м -для промерзающих грунтов.

Среднестатистические расчеты показывают, что величина заглубления фундаментов должна составлять не менее 0,9 м. Однако учитывая климатические условия большинства регионов России, специалисты советуют подошву фундаментного основания размещать на глубине 1,1 м, так как возможно пучение почвы во время сильных морозов, характерных для многих регионов России.

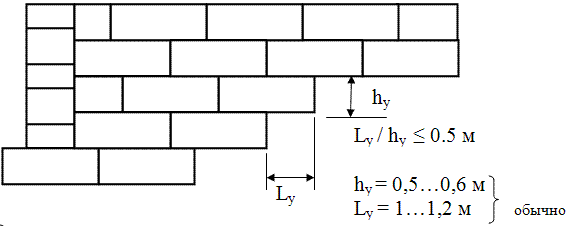

Обустройство ступенчатого фундамента

Когда различные элементы фундамента должны иметь разную глубину, например, под наружными и внутренними стенами и т.д., переход от одной глубины заложения его подошвы к другой должен осуществляться плавно.

На примере фундамента для двухэтажного дома из кирпича рассмотрен расчет этого перехода на практике:

Если фундаментное основание выполнено из стандартных бетонных блоков, длина ступеней (Ly), при помощи которых осуществляется плавный переход от одной отметки к другой, должна удовлетворять условиям соотношения Ly/hy ≤ 0,5 м.

Виды глубоких конструкций

Различают несколько видов заглубленных оснований:

Схематика глубокого основания

• опускной колодец;
• кессон;
• тонкостенная оболочка;
• буровые опоры;
• стены в грунте.

Зачастую, среди особенно популярных типов таких основ можно выделить ленточные конструкции. Так, работы по его закладке на порядок меньше, чем в случае других вариантов. Ленточная конструкция это траншейная лента, которая выкапывается по всему периметру будущего здания. Меньший объем работы здесь за счет того, что нет необходимости в котловане.

Нужно сказать, что технология глубокого заложения никак не сказывается на качестве ленточных основ. Здесь за прочность и надежность конструкции отвечают плотные слои грунта.

Глубокие конструкции очень популярны из-за своей устойчивости к промерзанию и пучению грунтов. В случае с мелким заглублением, база может растрескаться вследствие промерзания. Глубинный вариант полностью исключается эти явления.

Но, иногда такие явления случаются и в случае с глубинной конструкцией. Это бывает лишь тогда, когда постройка, которая будет возведена на таком фундаменте, будет отличаться небольшим весом. К примеру, для возведения деревянных домов либо других более легких зданий неверно использовать глубокие конструкции. Это избыточно и не гарантирует, что строение будет надежным. Когда масса невелика, есть более высокий риск морозного вспучивания. Легкие постройки не дадут необходимой усадочной твердости.

Выбор конструкции

При выборе конструкции фундамента мелкого заложения необходимо учитывать ряд факторов. Большое значение имеют геологические условия: рельеф, тип грунта, уровень грунтовых вод. Фундамент должен обладать достаточной прочностью, а также иметь хорошую устойчивость на опрокидывание и скольжение. Поэтому должны учитываться вес здания и его конструктивные особенности.

Грунты, лежащие в основании фундамента, рассчитываются по несущей способности и по деформациям. При этом необходимо учитывать воздействие таких факторов, как силы морозного пучения, а также присутствие грунтовых и поверхностных вод, от чего зависят физико-механические характеристики грунтов. Следует учесть местные условия строительства и опыт эксплуатации строений в инженерно-геологических условиях аналогичного типа.

Глубина заложения должна обеспечивать заглубление фундамента в несущий грунт как минимум на 10-15 см. Следует избегать такой ситуации, когда непосредственно под фундаментом расположен грунт, прочностные и деформационные качества которого значительно хуже, чем у подстилающего слоя. Рекомендуется, чтобы глубина заложения была меньше уровня грунтовых вод.

Различные типы фундаментов мелкого заложения существенно различаются по стоимости материалов и трудозатратам. Следует учитывать и эти факторы. Тогда выбранный вариант обеспечит необходимые эксплуатационные характеристики фундамента при оптимальных затратах на его возведение.

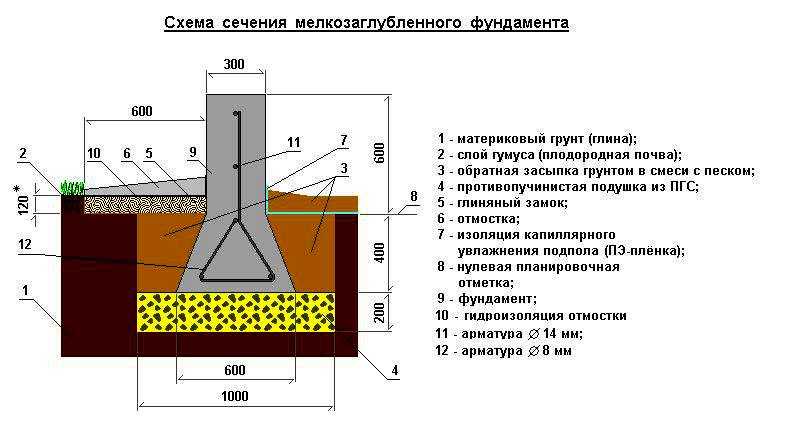

Строительство оснований мелкого заложения

Как уже говорилось выше, мелкозаглубленные фундаменты разделяются на ленточные, плитные и столбчатые варианты конструкции основания. Причем каждый тип фундамента строится по своим канонам. И далее по тексту мы попытаемся разобраться с нюансами строительства каждого типа оснований.

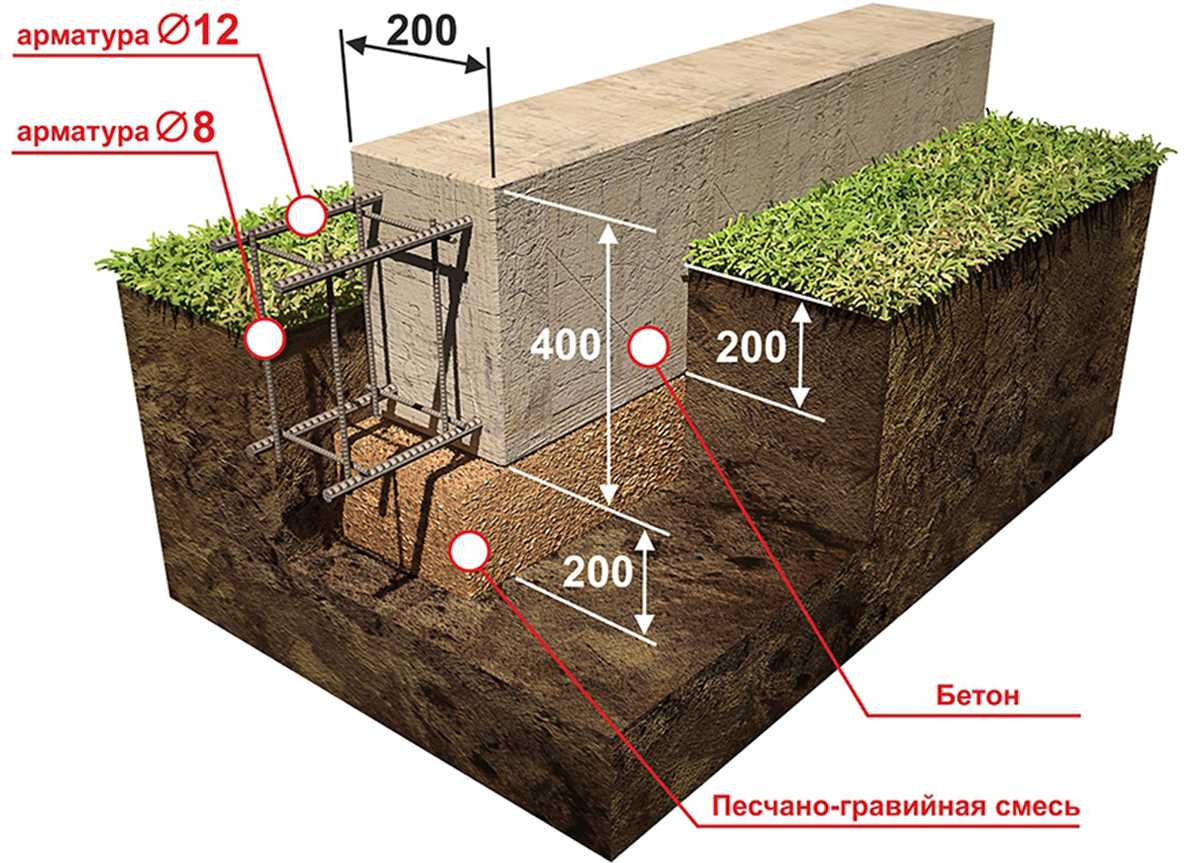

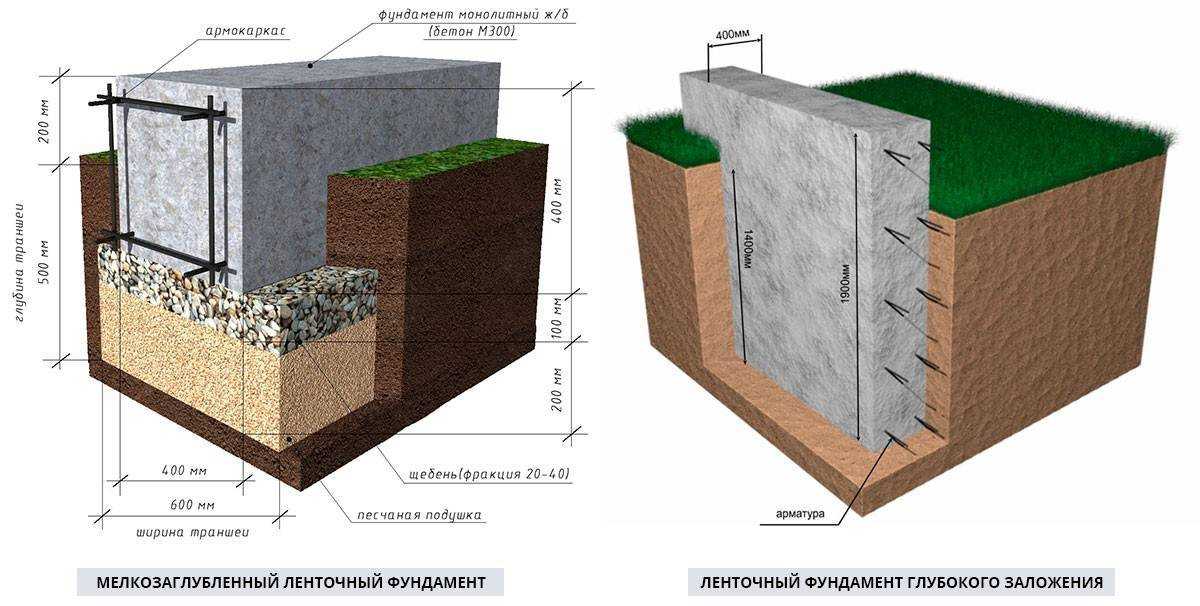

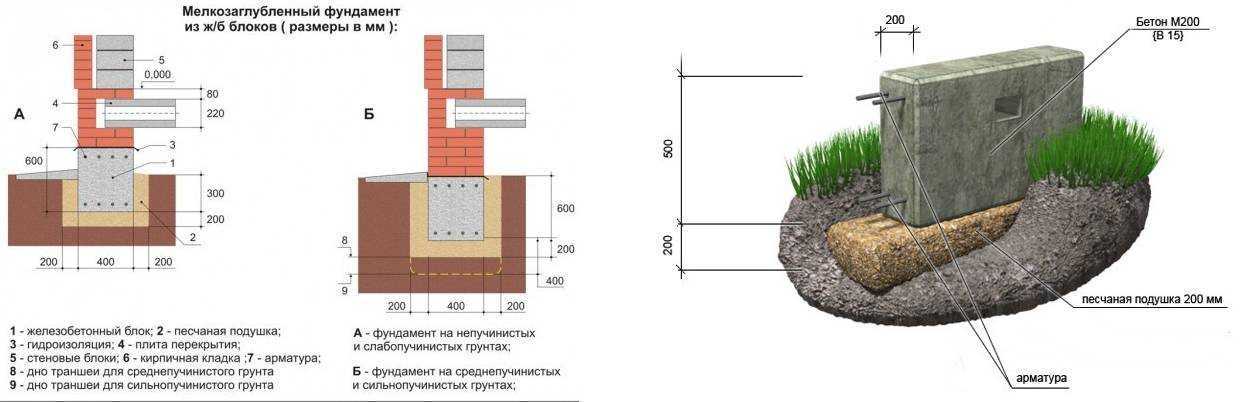

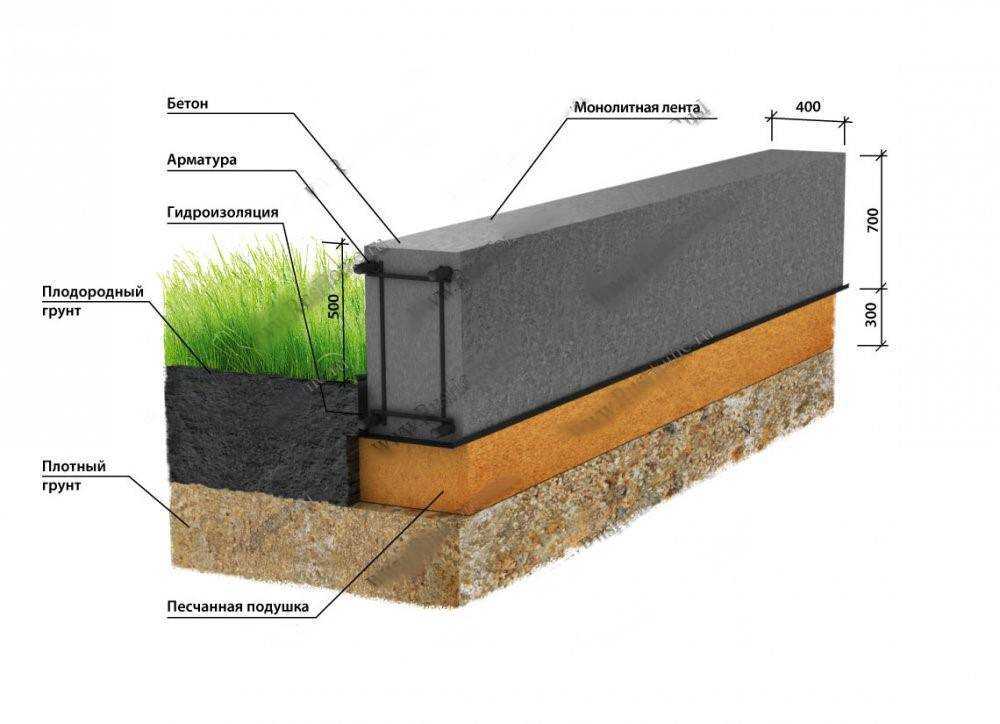

Ленточные фундаменты мелкого заложения

Этот вариант конструкции мелкозаглубленного фундамента собирается в траншее, опоясывающей основание по периметру.

Тело основания обустраивается по одной из нижеприведенных технологий:

• Путем цельной заливки основания в опалубку, усиленную двухконтурным арматурным каркасом.
• Путем сборки основания из крупногабаритных блоков с арматурными вставками, объединяющими блоки в единое целое.
• Путем монтажа крупных блоков между двумя армированными стяжками. Причем одна стяжка заливается по дну траншеи, а вторая – обустраивается поверх блоков.
• Путем монтажа блоков, соединяемых верхней, армирующей стяжкой.

И чаще всего ленточный фундамент принимает форму прямоугольника с продольной или поперечной перемычкой, которая усиливает несущую способность основания.

В итоге, глубина траншеи под ленточный фундамент не превышает 100-110 сантиметров. Поэтому такие основания можно обустраивать даже на болотистых грунтах или на плывунах со средней глубиной залегания (до 3 метров), границы нестабильного горизонта почвы.

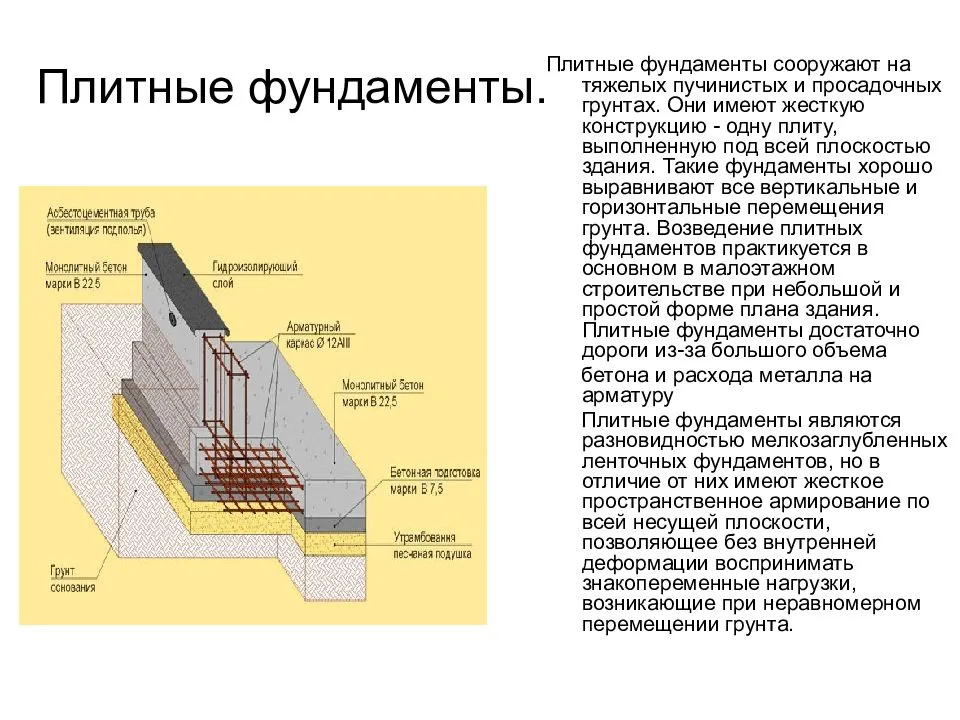

Плитные фундаменты мелкого заложения

Этот тип основания обустраивается в форме монолитной плиты, которая играет роль и ростверка, и цоколя, и опорной поверхности. Такой способ строительства оснований оправдан только в том случае, если дом будет возводиться на очень слабых грунтах. Ведь монолитная бетонная подушка потребует больших затрат.

Сам процесс строительства предполагает заливку готового бетона марки М200 в коробчатую опалубку, вкопанную в грунт на глубину не более 40 сантиметров. Причем, во внутренней части опалубки устраивается дополнительная 20-сантиметровая подушка из песчано-гравиевой смеси, необходимая для полноценного дренирования опорной поверхности.

То есть, на обустройство одного квадратного метра основания уходит ровно полкуба бетона, в чем и заключается причина дороговизны.

Кроме песчаной подушки внутри опалубки находится еще и арматурный каркас, выполненный в виде двух параллельных решеток, разделенных вертикальными стойками. Стойки монтируются в точках пересечения прутьев решетки.

Бетон подается во внутреннюю часть опалубки по желобам и разравнивается вручную. Заливку плиты следует выполнить за один проход, без остановок.

Столбчатый фундамент

Данный вариант конструкции основания используется в случае обустройства фундамента на относительно прочных грунтах со средним уровнем деформации пучения грунта.

Причем столбчатый вариант можно назвать усовершенствованной конструкцией ленточного или плитного основания.

Столбчатое основание с ленточным ростверком заливается в наземную опалубку, обустроенную над линией шурфов. Причем арматурный каркас заплетает не только пространство между стенками опалубки, но и внутренности шурфов, отрытых или высверленных в грунте с шагом в 200 сантиметров.

Основание с ростверком-плитой заливается в коробчатую опалубку, внутри которой вырыты или высверлены шурфы, расположенные с шагом в 100-150 сантиметров. То есть, внутренности опалубки, как бы расчерчены условной сеткой с метровыми или полутораметровыми ячейками, а шурфы пробиты в точках пересечения линий этой виртуальной решетки. Разумеется, в данном случае, арматурный каркас оплетает и опалубку и шурфы.

Заливка столбчатого основания производится путем подачи бетона (М200 или М150) по желобу, сначала в шурфы, а затем и в опалубку. Причем всю операцию следует выполнить за один проход.

https://youtube.com/watch?v=fGYY559c7rs

Конструкция

Выделяются следующие конструктивные типы фундаментов мелкого заложения:

• отдельно стоящие (столбчатые);
• ленточные;
• плитные (сплошные);
• массивные.

Столбчатые фундаменты мелкого заложения представляют собой столбы из кирпича, бетона или другого материала. Если такая конструкция предназначена под стену, то по сверху столбов устраивается обвязка, на которую опираются стены. Вместо обвязки может быть установлен монолитный железобетонный пояс (ростверк), придающий конструкции жесткость и устойчивость.

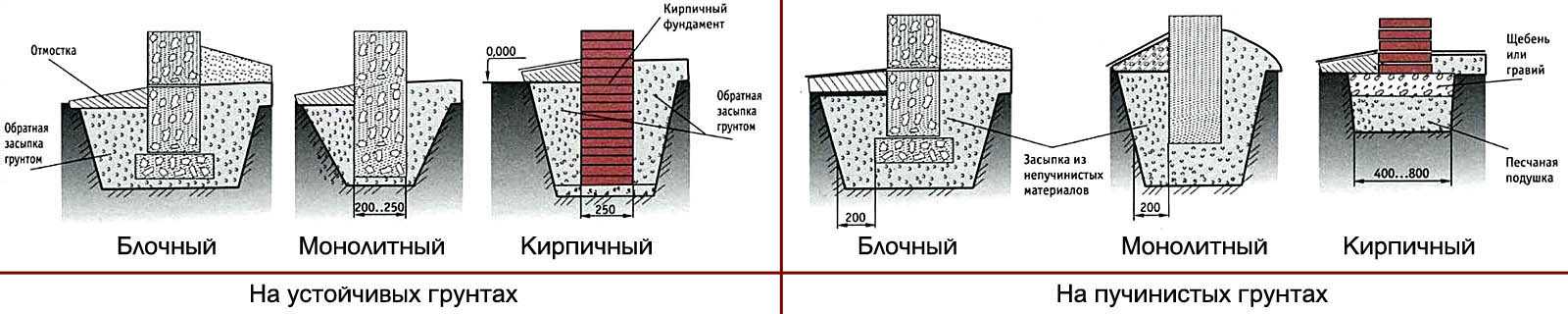

Типы ленточных ФМЗ:

• монолитный – должен иметь два пояса арматуры вдоль верхней и нижней плоскости;
• сборный – обычно монтируется из фундаментных стеновых блоков (ФБС), а в основании его лежат бетонные подушки;
• сборно-монолитный – поверх блоков устраивается монолитный пояс, верхний уровень которого совпадает с уровнем земли;

Ленточные сборные фундаменты могут быть прерывистыми. При их устройстве фундаментные подушки укладываются с промежутками, поэтому они дешевле обычных ленточных на 10-15%.

Ленточные фундаменты мелкого заложения широко применяется при малоэтажном строительстве.

Плитный ФМЗ является самым надежным вариантом. Подходит даже для самых пучинистых грунтов. Это монолитная железобетонную плита, покрывающая всю площадь здания. Толщина плиты при малоэтажном строительстве составляет 15-30 см. Плита, благодаря большой площади, равномерно снижает давление на почву, поэтому может применяться на слабонесущих и водонасыщенных грунтах.

Массивные ФМЗ выполняются под тяжелые, но небольшие по плану сооружения, например, башни, дымовые трубы.

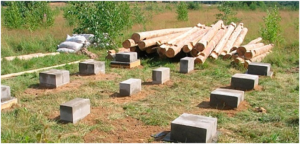

Столбчатое основание

Вторым по популярности можно считать фундамент мелкого заложения столбчатый. Он может быть использован:

Схема столбчатого фундамента мелкого заложения: а — для деревянных домов; б — для кирпичных домов; 1 — стены из бруса; 2 — несущие перемычки или фундаментная балка; 3 — железобетонная плита 90×90 см; 4 — песчано-гравийная смесь; 5 — железобетонное кольцо КС 7-9.

• для кирпичных домов;
• деревянных домов.

Столбчатый фундамент представляет собой образование из столбов, которые связывают между собой площадку и дом. Для большей устойчивости и сглаживания возможных изменений, которые со временем могут происходить в грунте, необходимо соблюдать определенные условия: между столбами оставляется зазор в 200-250 мм.

Для создания такого вида фундамента необходимо:

• специально пробурить котлован, глубина которого должна быть не менее одного метра;
• далее в него заложить кольца диаметром 90 см, которые позже будут уплотнены песком;
• кольца необходимо накрыть бетонными плитами толщиной до 10 см;
• на плиты монтируется ростверк самой конструкции.

Виды и критерии выбора типа основания

На данный момент по технологии конструкции с небольшим заглублением можно возвести такие типы оснований:

• Ленточное. Используется наиболее часто, представляет собой ленту, замкнутую в кольцо в зависимости от формы будущей постройки. Бывает сборным, сборно-монолитным или монолитным.
• Плитное. Закладывается на глубину не менее 30-40 см, для лучшей устойчивости используются ребра жесткости. Считается самым универсальным видом.
• Столбчатое. Подходит там, где верхний слой грунта не выдерживает большой массы дома. Нельзя использовать на участке с уклоном.

Существуют критерии для правильного выбора основания под дом. Например, необходимо понять, из какого материала будет построено здание, какая будет нагрузка строения, а также какова несущая способность грунта

Также важно знать наличие уклона или ровной поверхности, глубину промерзания почвы и уровень залегания грунтовых вод

Свайный

Свайный тип фундамента мелкого заложения несколько отличается от классического варианта такого фундамента. Еще этот фундамент можно охарактеризовать как симбиоз свайного с ленточным фундаментом. Подготовка к строительству такой конструкции фундамента осуществляется таким же способом, что и для обычного ленточного с малой глубиной залегания. Отличием является то, что в подготовленной траншее под такой фундамент, выполняется бурение отверстий под сваи. Глубина последних для такого типа фундамента должна достигать уровня более прочных слоев грунта. Это обеспечит дополнительный упор всей конструкции строения.

Когда лунки под свайную конструкцию готовы, можно приступить к их заливке и армированию. В некоторых случаях уместным будет использование асбестоцементных труб. Они выступают своеобразной опалубкой, которая исключает растекание бетона. Труба устанавливается в подготовленную лунку, после чего делается небольшая подсыпка щебнем на днище. Заливается небольшое количество бетона в трубу, после чего она приподнимается на небольшую высоту. Делается эта процедура для того, чтобы образовалась подушка из бетона под самой трубой. Внутрь трубы выполняется укладка прутьев арматуры, чтобы укрепить конструкцию сваи под фундамент.

Обратите внимание! Длина прутьев должна быть такой, чтобы они выступали на достаточную величину для переплетения с основным армированием. Следующим этапом сооружения такой конструкции является армирование основного пояса, монтаж опалубки и заливка площади бетоном. Обязательно производится обработка глубинным вибратором, чтобы добиться наилучшего заполнения пространства бетоном

Уход за конструкцией до полного набора прочности аналогичен тому, который осуществляется для обычного ленточного фундамента

Обязательно производится обработка глубинным вибратором, чтобы добиться наилучшего заполнения пространства бетоном. Уход за конструкцией до полного набора прочности аналогичен тому, который осуществляется для обычного ленточного фундамента

Следующим этапом сооружения такой конструкции является армирование основного пояса, монтаж опалубки и заливка площади бетоном. Обязательно производится обработка глубинным вибратором, чтобы добиться наилучшего заполнения пространства бетоном. Уход за конструкцией до полного набора прочности аналогичен тому, который осуществляется для обычного ленточного фундамента.

4.3 Рекомендации по производству работ, технике безопасности, охране окружающей среды (по выбранному варианту)

Транспортирование свай на стройплощадку и их
складирование.

Сваи доставляют на стройплощадку как правило
автомобильным транспортом.

В нашем случае перевозка осуществляется автомобилем
МАЗ 200В (полуприцеп-платформа), грузоподъмностью 11.5 т., который может
перевозить сразу 5 свай. Для разгрузки свай используем автокран КС 230,
грузоподъемностью 5т и двухветвевой строп.

Погружение свай.

Для забивки свай используем трубчатый дизель-молот
С859 на базе экскаватора.

Устройство ростверков.

Комплексный процесс устройства ростверков состоит из
следующих операций:

установка опалубки и арматуры, укладки бетонной смеси,
ухода за бетоном, разборки опалубки.

Арматурные сетки необходимо изготавливать на
специализированных предприятиях и доставлять на объекты для укрупнительной
сборки в армо-блоки. При бетонировании ростверков рекомендуется использовать
унифицированную металлическую опалубку.

Варианты бетонирования принимаются взависимости от
вида ведущей машины. Уплотняют бетонную смесь глубинным вибратором ИВ-66.

Требования техники безопасности.

При устройстве монолитных ростверков следует строго
соблюдать требования СНиП “Техника безопасности в строительстве”

Опалубка и поддерживающие ее леса должны быть прочны и
выполнены в соответствии с проектом;

В зоне электропрогрева бетона следует устанавливать
сигнальные огни загорающиеся во время подачи напряжения;

В процессе эксплуатации грузозахватные приспособления необходимо
периодически осматривать;

Все опасные зоны на стройплощадке должны быть
обозначены и ограждены.

Список литературы

1.
Вотяков И.Ф. «Механика грунтов,
основания и фундаменты»: Задание на курсовой проект и методические указания по
его выполнению для студентов специальности «Промышленное и гражданское
строительство». – Гомель: БелГУТ, 1996

2.
Б.И. Далматов, Н.Н. Морарескул,
В.Г. Науменко «Проектирование фундаментов зданий и промышленных сооружений»:
Учебное пособие для студентов вузов по специальности «Промышленное и
гражданское строительство»: 2-е изд., перераб. и доп. – М.: Высшая школа, 1986

3.
М.Н. Гольдштейн, А.А. Царьков,
И.И. Черкасов «Механика грунтов, основания и фундаменты»: Учебник для вузов
ж.-д. трансп. – М.: Транспорт, 1981

4.
СНиП 2.02.03-85 «Свайные
фундаменты» – М.: Гос. комитет СССР по делам стр-ва, 1986

5.
СНБ 5.01.01-99 «Основания и
фундаменты зданий и сооружений» – Минск, 1999г.

6.
СНиП III-4-80*
«Строительные нормы и правила», ч.3 «Правила приемки и производства работ», глава
4 «Техника безопасности в строительстве» – М., 1989

В ценах 1988 года.
Условно принимать за 1 доллар США

Таблица 4.7. Укрупненные
единичные расценки на земляные работы и устройство фундаментов — Вотяков И.Ф.
«Механика грунтов, основания и фундаменты»: Задание на курсовой проект и
методические указания по его выполнению для студентов специальности
«Промышленное и гражданское строительство». – Гомель: БелГУТ, 1996. стр. 52

Материалы и технология монтажа фундамента

Технология монтажа МЗЛФ зависит от вида стройматериала, из которого будут впоследствии возведены стены здания, сооружения.

Для дома из керамзитоблоков

Средняя плотность блока из керамзита составляет 300-900 кг/куб. м. Это позволяет использовать для одноэтажного здания из керамзитоблока мелкозаглубленное монолитное ленточное основание.Из-за высокой пористости керамзита фундамент нуждается в хорошей гидроизоляции. Все стены ленты внутри и снаружи по периметру покрывают гидрофобными веществами: минеральной или битумной мастикой, рубероидом или плёнкой.

Горизонтальный гидроизолирующий слой накладывается на песчаную подушку перед процессом заливки бетонной ленты.

Из кирпича

Дома из кирпича имеют свои особенности. Кирпич отлично сопротивляется вертикальным нагрузкам, однако на изгиб и растяжение он слаб. В случае неравномерной усадки фундамента или частичного выпучивания грунта стены пойдут в разлом.

Поэтому мелкозаглубленное ленточное основание выбирают для небольших строений и лишь на плотных грунтах, не склонных к пучению. В остальных ситуациях лучше устраивать цельную бетонную плиту, которая равномерно распределит нагрузку и предотвратит смещение грунта.

Для каркасного

Мелкозаглубленную цельную бетонную армированную ленту в качестве основания можно использовать под каркасные дома с небольшим весом на песчаном, супесчаном и каменистом грунте.

Если участок слишком насыщен влагой, возможность использования такого варианта фундамента рассчитывают специалисты.

Из бревен

Для дома из бревна армированный фундамент в виде ленты мелкого заложения возводят только на грунте из песка, камня или гравия.

Согласно строительным нормативам, глубина закладки фундамента для регионов средней полосы на непучинистом грунте составит не менее 0,6-0,8 м, на пучинистых — до полутора метров. Поэтому МЗЛФ выбирать для тяжёлых бревенчатых домов опасно.

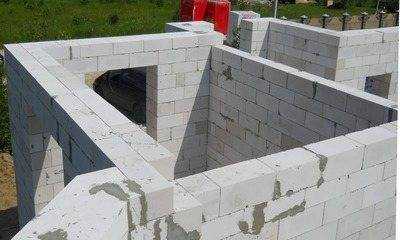

Для газобетонного

Газобетон отличается высокой теплосберегающей способностью при низком весе. Стены из этого стройматериала могут быть в два раза тоньше, чем кирпичные при одинаковом теплосберегающим эффекте.

Поэтому для одноэтажного строения, который возводится на нормальных непучинистых и слабопучинистых грунтах, есть смысл сделать основание из МЗЛФ, чтобы сэкономить на фундаменте.

Ширина основания должна быть не меньше 0,3 м. Когда грунт пучинистый, под фундаментом его меняют на крупнофракционный песок и хорошо утрамбовывают.

Что еще нужно знать о ленточном фундаменте для дома из газобетона читайте тут.

2.1 Выбор типа и конструкции фундаментов. Назначение глубины заложения фундаментов

Тип
фундамента выбирается в зависимости от характера передачи нагрузки на
фундамент: под стены зданий обычно устраиваются ленточные фундаменты из сборных
элементов, под сборные железобетонные колонны — отдельные фундаменты стаканного
типа.

Глубина
заложения фундамента зависит от многих факторов. Определяющими из них являются:

—
инженерно-геологические и гидрологические условия площадки и положение несущего
слоя грунта;

—
глубина промерзания грунта, если в основании залегают пучинистые грунты;

—
конструктивные особенности подземной части здания.

Глубину
заложения ленточного фундамента Ф1 назначаем по конструктивным соображениям на
0.4 м ниже пола подвала т.е. -3.4м;

Глубину
заложения фундамента Ф3 назначаем по конструктивным соображениям, верх стакана
должен быть на 0.1 м ниже пола подвала (высоту фундамента принимаем 1.2м с
глубиной стакана 0.9 м) т.о.

Отметка
подошвы фундамента Ф3: -3.00-0.1-1.2= -4.3м;

В
соответствии п. 4.2 СНБ 5.01.01-99 основания фундаментов должны рассчи­тываться
по двум группам предельных состоя­ний: первая группа — по несущей способности,
вторая — по деформациям.

Расчет фундамента Ф1

Размеры подошвы фундамента зависят от ряда связанных
между собой параметров и устанавливаются путем последовательного приближения. В
порядке первого приближения площадь подошвы фундамента А определяется по
формуле:

Где  –
Расчетная нагрузка в плоскости обреза фундамента для расчета основания по
предельному состоянию второй группы;

 –
Расчетное сопротивление грунта, залегающего под подошвой фундамента;

 —
Осредненное значение удельного веса материала фундамента и грунта на его
уступах, принимается равным 20 кН/м3;

 –
глубина заложения фундамента от уровня планировки, м.

 – 150
кН;  – 24 кН×м;

 – 200
кПа;  — 3.4 м.

Принимаем ширину подошвы фундамента 1.2м.

По расчетному сопротивлению глубина заложения — 4.0 м
удовлетворяет. Фундамент будет располагаться во втором слое – песка мелкого
плотного с

R= 400
кПа, который может быть несущим.

Определим суммарные нагрузки и воздействия на подошве
фундамента:

Боковое давление грунта на отметке планировки:

На отметке подошвы фундамента:

Где = 16
кН/м2 удельный вес грунта засыпки;

 —
приведенная толщина эквивалентного веса временной нагрузки;

Где  = 10 кН/м2 временная нагрузка на
поверхности планировки;

d –
глубина заложения фундамента, относительно поверхности земли, -2.4м.

 —
Осредненное значение угла сдвига грунта засыпки, принимаем 24˚;

Равнодействующая бокового давления грунта засыпки на
стену подвала расчетной длиной 1.0 м:

Точка приложения равнодействующей:

— Нормальная вертикальная нагрузка:

Где —
расчетная нагрузка от веса фундамента;

—
расчетная нагрузка от веса грунта на консоли подушки;

— Момент в плоскости подошвы фундамента:

Где  — момент
в плоскости обреза фундамента, 24 кН*м (по заданию);

Проверка напряжений в основании фундамента:

 (менее 10%)

  (12)

где P – среднее давление под подошвой фундамента, кПа;

 –
соответственно максимальное и минимальное значение краевого давления по подошве
внецентренно нагруженного фундамента, определяется по формуле:

 (14)

 условие
3 не выполняется, необходимо увеличение ширины фундамента, принимаем ширину
подошвы фундамента 1.5м;

Тогда

—
расчетное сопротивление грунта основания кПа, находится по формуле:

, (16)

где

g_с1 = 1,3
(зависит от типов грунтов)

g_с2 = 1,15
(зависит от соотношения L/H и интерполировать по данным

таблицы В.1 СНБ 5.01.01-99)

k = 1

М_Y = 1.81

M_q = 8.24            зависят от j по таблице В.2

M_C = 9.27

k_z = 1

d_I = 2.4 (глубина заложения фундаментов без подвальных сооружений от уровня
планировки или приведенная глубина заложения наружных и внутренних фундаментов)

кПа

Р = 141.5 кПа £ 593.4 кПа

P_max =255.6 кПа £ 1,2 * 593.4 кПа

P_min= 27.4 кПа > 0

Рисунок 1. Расчетная схема фундамента Ф1.

Окончательно принимаем ширину подошвы фундамента Ф1
1.5м, толщину стены фундамента 0.6 м из блоков ФБС.

Расчет фундамента Ф3

Размеры подошвы фундамента:

 –3400 кН

 – 400
кПа;  – 1.2 м.

Принимаем размеры подошвы фундамента кратными 300мм

Площадь подошвы = 9.9 м2.

Высоту фундамента принимаем 1200 с глубиной стакана
900 мм.

— Нормальная вертикальная нагрузка:

— Среднее давление под подошвой фундамента, кПа;

-Максимальное и минимальное напряжение в основании
фундамента:

Проверка напряжений в основании фундамента:

Условие:

Р = 367.4 кПа £ 400 кПа (< 10%)

P_max == 367.4 кПа £ 1,2 * 400.41 = 480.5 кПа

P_min= = 367.4 кПа > 0

Выполняется.

 Окончательно для фундамента Ф3 оставляем размер
подошвы 3.3 х 3.0 м.

Столбчатый тип основания

Этот вид фундамента чаще всего устанавливают на строительных участках, которые обладают небольшим количеством деформации производимой от почвы. Столбчатое основание можно смело называть новинкой, потому что появилось гораздо позже, чем ленточный фундамент или плиточный. Столбчатый фундамент, имеющий ленточный ростверк закладывается опалубку, сконструированную на поверхности земли. Система в арматурном каркасе сплетается не только в уровнях возле стенок основания, но и в местах шурфов на небольшом расстоянии.

Фундамента заливается вместе с ростверками в квадратную опалубку, изнутри ее расположены шурфы на небольшом расстоянии. Шурфы следует располагать в точках соединения линий фундамента. Укладка бетонной консистенции при монтаже столбчатого фундамента происходит при помощи специального желоба. Бетонная смесь должна иметь в своем составе цемент с маркой 200 или 150. Каким бы размером фундамент не был бы, его следует заливать бетонной консистенцией за один приход. В случае проведения укладки смеси частями, основание не будет иметь однородную массу, тем самым прочность и долговечность снизится. После проведения заливки необходимо некоторое время отвести на застывание. Спустя несколько суток, когда фундамент начнет застывать, его нужно затирать. Это необходимо для того чтобы структура не покрылась трещинами.
