Укладка тротуарной плитки: технология мощения на разные основания

Пошаговая технология

Тротуарная плитка своими руками изготавливается в следующей последовательности:

1. Приготовление раствора.
2. Подготовка форм.
3. Заполнение форм.
4. Сушка.
5. Извлечение из форм.

Рассмотрим каждый этап по отдельности.

1-й этап: приготовление раствора

В первую очередь подключаете бетономешалку. В нее заливаете воду и в определенной пропорции добавляете пластификатор. Пластификатор в холодной воде не растворится. Необходимо подождать, чтобы он полностью растворился во включенной бетономешалке.

Если планируется изготовление цветной самодельной тротуарной плитки в бетономешалку добавляется красящий компонент. Он также должен раствориться в жидкости. Не допускается образование комков в смеси. Как следствие на брусчатке появятся пустоты.

После этого добавляются другие компоненты: песок, щебень и цемент. Постепенно подливается вода. Не стоит сразу выливать всю пропорцию воды. Полученная смесь должна получиться эластичной.

Проверить ее качество можно так, берете на мастерок небольшой объем смеси. Если она не растекается, значит раствор имеет идеальную консистенцию.

2-й этап: подготовка форм

Купленную или самодельную форму следует смазать. Смазывается внутренняя часть формы. Следите за тем, чтобы отсутствовали пятна смазки. Форма должна быть слегка жирной, а не залитой смазкой. Также не должно быть и мало смазки, иначе будет сложно изъять заготовку.

3-й этап: заполнение форм

Теперь формы выкладываются на столешницу. Раствор следует равномерно засыпать в формы. В процессе засыпки выбростол уже может работать. Это позволит полностью удалить воздух и пустоты.

Процесс формовки на выбростоле должен проходить не более пяти минут. Если на поверхности появилась белая пенка, это указывает на отсутствие воздуха.

Важно! При продолжительном удерживании на выбростоле может произойти расслаивание компонентов. Если появилась белая пленка, то выключайте двигатель.. Существует технология по заливке двухцветной плитки

В этом случае процесс добавления каждого цвета происходит поэтапно. При этом каждый слой подвергается вибрации. Добавляется раствор иного цвета спустя три минуты. Необязательно дожидаться появления белой пенки

Существует технология по заливке двухцветной плитки. В этом случае процесс добавления каждого цвета происходит поэтапно. При этом каждый слой подвергается вибрации. Добавляется раствор иного цвета спустя три минуты. Необязательно дожидаться появления белой пенки.

В ходе вибрации могут выступать излишки раствора. Аккуратно мастерком удаляете его. В результате всех манипуляций, раствор должен равномерно заполнить всю внутреннюю часть формы.

4-й этап: сушка

На следующем этапе заготовку необходимо отправить на сушку. Процесс сушки может достигать минимум 48 часов, а то и более. Недопустимо укладывать заготовки в месте, где есть прямое попадание солнечных лучей.

Это может привести к резкому пересыханию, в ходе которого влага быстро выпарится. Такое явление снизит качество полученной заготовки.

Совет!
Чтобы влага выходила из самодельной тротуарной плитки рекомендуется накрыть их полиэтиленовым пакетом и поставить под навес.

5-й этап: извлечение из форм

По прошествии как минимум трех дней, тротуарную плитку можно извлекать. Чтобы упростить этот процесс, подогрейте воду до температуры 60 градусов по Цельсию. На 5 секунд опустите форму в горячую воду.

Под воздействием высокой температуры форма начнет расширяться. Благодаря этому плитка очень легко будет изъята. При этом будут полностью отсутствовать дефекты.

Для извлечения положите на ровную поверхность плотное одеяло. Формы кладете на него и вынимаете заготовку. Одеяло будет служить в качестве амортизации. По прошествии трех дней раствор еще не набрал всей свой прочности. Поэтому изъятую заготовку необходимо оставить для дальнейшей сушки.

Важно! Пока цементный состав еще не набрал полную твердость, изделие очень хрупкое. Поэтому будьте очень осторожны.. Хорошо, если у вас в распоряжении имеются стеллажи для сушки

На них выкладывается вся сделанная брусчатка и оставляется на 30 дней. За этот период она приобретет необходимую прочность

Хорошо, если у вас в распоряжении имеются стеллажи для сушки. На них выкладывается вся сделанная брусчатка и оставляется на 30 дней. За этот период она приобретет необходимую прочность.

Какие бывают виды оснований и требования к ним

Подготовка основания для укладки тротуарной плитки

При выборе основания желательно определиться с веществом, из которого оно будет изготовлено. Существует несколько вариантов.

Песчаное основание не требует дополнительных материалов при подготовке и укладке. Рекомендуется для фиксации тротуара на утрамбованном участке.

Песчано-цементную основу изготавливают из смеси сухого песка и цемента, применяя в качестве верхнего пласта для тротуарного покрытия.

Бетонное основание используется, когда плитку укладывают на твёрдую поверхность при помощи клеевых растворов.

Требования, которые надо соблюдать при подготовке основания:

• Слои должны быть устойчивыми между собой, без деформаций.
• Обеспечить наличие водостоков, образующиеся из-за наклонной поверхности и провести специальные отводные каналы.
• Сделать засыпку дренажного ряда, это требуется для отведения скапливающейся воды и предотвращения подмыва плиточных покрытий.
• Чтобы уровень поверхности плитки был определённой высоты, следует проделать углубление в грунт.
• Выровнять подстилающие слои для точного подгона всех элементов брусчатки.
• Для избегания попадания влаги снизу установить гидроизоляцию из специальной подложки.

Песчано-цементное основание

При укладке верхнего уровня применяют сухую песчано-цементную смесь. Для её изготовления смешивают 3 части песка и 1 часть цемента по объёму. Этот ряд рекомендуется засыпать отдельными кусочками перед укладыванием плитки. Каждый слой нужно хорошо трамбовать.

Схема песчано-цементного основания под тротуарную плитку

Бетонное основание

Этот вид используют при укладывании тонкой тротуарной плитки на клеевой цементный раствор. Он выполняется после установления гидроизоляционного слоя и состоит из следующих пунктов:

• Подготовка и возведение опалубки.
• Армирование.
• Подготовка и монтаж маяков.
• Заливание бетона.

Первый включает в себя монтаж опалубки. Она нужна для того, чтобы предотвратить растекание бетона при заливке. Во время установки желательно следить, чтобы верхний слой был выше земли.

Таблица расчета бетонного основания под плитку

Подготовка опалубки не требует большого количества времени. Для её изготовления используют любой материал, который имеет гладкую сторону: ДСП, доски. Чтобы закрепить листы применяют вбитые в землю колья или устанавливают распорки.

Второй заключается в армировании сеткой из проволоки с диаметром 6 мм и размером ячеек 100´100 мм.

Сетку стелют на дно траншеи и связывают между собой проволокой. Для лучшего эффекта можно положить на дно кирпичи или камни.

Верхняя часть маяка показывает высоту, где будет устанавливаться основа для тротуарной плитки. Для этой роли можно использовать стальные оцинкованные профили. Закреплять их следует в местах из цементного раствора на нужной высоте и параллельно друг другу.

Завершающий пункт – заливание бетона. Перед этим процессом следует провести подготовку участка. Для этого устанавливают вставки, которые убираются, когда бетон застынет.

Приобрести готовый бетон или изготовить самостоятельно, решается во время работы. Для второго варианта используют песок, щебень, цемент. Перемешивают с помощью миксера-бетономешалки.

Песчаная подушка

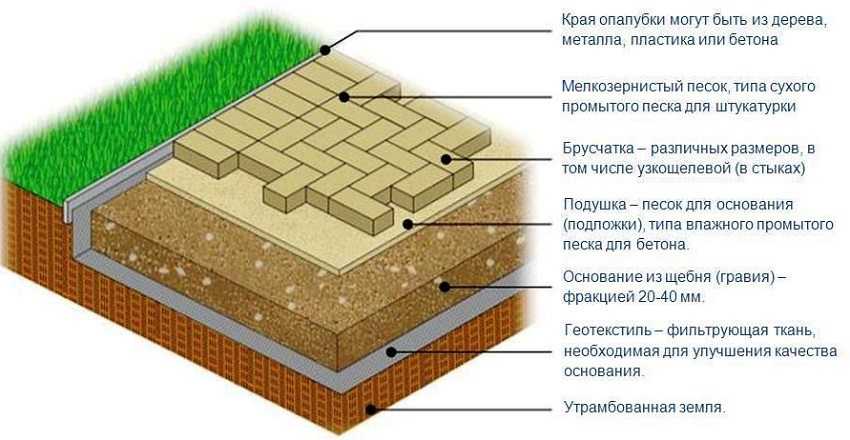

Схема для основания из песчаной подушки

Для подготовки песчаной подушки, лучше всего выбирать речной материал, который нужно просеять. Рекомендуемая высота уровня не менее 7 см. Это обеспечит устойчивость брусчатки.

Необходимо также помнить, что плитка может оседать. Поэтому надо насыпать ряд, чтобы его высота немного превышала над уровнем земли.

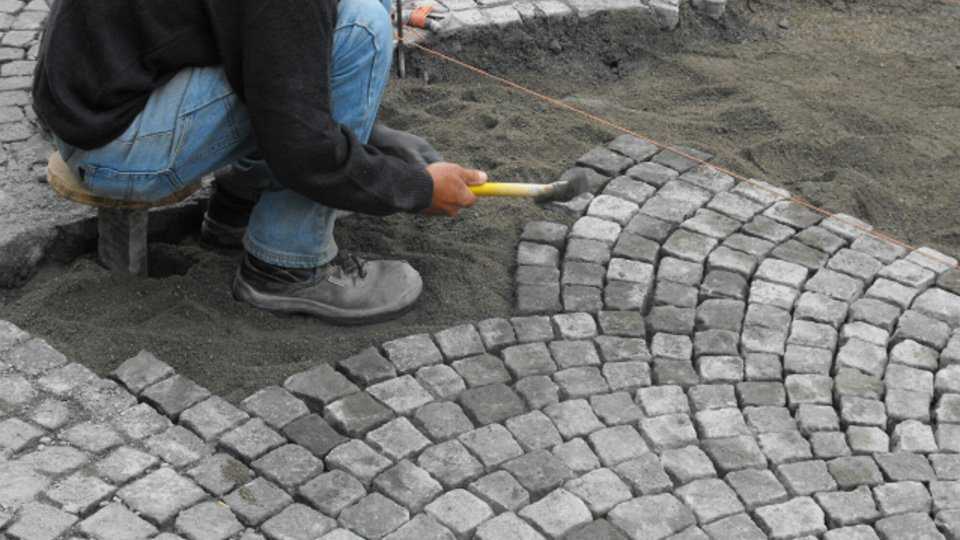

Любой уровень требуется хорошо выравнивать. Выполняется укладка брусчатки только после проведения подготовки ровной поверхности.

Подготовка строительных материалов: выбор и расчет

Чтобы покрытие дорожки служило долго, нужно определить подходящий вариант рецептуры готового раствора. Для ее изготовления подойдет классический рецепт бетона:

• цемент – 1 часть;
• песок – 2 части;
• щебень – 3 части.

Состав раствора для тротуарной плитки

Воду берут в количестве, достаточном для получения в меру густой массы: не жидкой, но и не слишком плотной. Чтобы не готовить цементный раствор с запасом, можно определить размеры плитки (а значит, и формы), ее объем. Это позволит узнать количество бетона. Часто изготавливают брусчатку 30х30 см, причем достаточно толщины 4 см. Тогда объем будет равен: 4х30х30 = 3600 см3 или 0,0036 м3.

На следующем этапе делается расчет количества таких изделий, например, 100 шт. Общий объем всей брусчатки составит 0,36 м3. Для приготовления раствора понадобится 6 частей стройматериала (список приведен выше). Соответственно:

0,36/6 = 0,06 м3.

Одна часть – цемент. Чтобы определить количество песка, нужно умножить величину 1 доли на 2 (0,12 м3). Соответственно, берут 3 части щебня или 0,18 м3. Чтобы понять, какое количество нужно брать (в эквиваленте ведер), необходимо узнать объем тары – 0,01 м3. Но не следует готовить ограниченное количество материалов. Может потребоваться дополнительный объем песка, воды, щебня и т. д. По этой причине подготавливают немного больше материалов – полученный при расчетах объем умножают на 10%.

В качестве армировки используют проволоку, но в этом случае придется самостоятельно создавать каркас. Можно поступить проще – подготовить сетку «рабица». Подходящий вариант – размер ячеек 5х5 см. Альтернативным вариантом является армирующая сетка для штукатурки. Определить площадь металлического слоя можно, зная размеры плитки:

30х30 = 900 см2 или 0,09 м2.

Чтобы сетка дольше сохраняла свойства, не ржавела, она должна быть оцинкованной. На следующем этапе подготавливают формы. Их придется делать самостоятельно. Определяют размеры, конфигурацию. Дома легче всего изготовить квадратную или прямоугольную плитку.

Уход за тротуарной плиткой

Мало знать, как положить тротуарную плитку, нужно еще обеспечить ей постоянный уход, чтобы она прослужила расчетный период. Простой уход заключается в периодическом подметании и мытье дорожки из тротуарной плитки (для того, чтобы цветная плитка оставалась такой же красивой). В зимнее время для уборки снега не следует использовать металлические лопаты, а для обледенений ломы, ледорубы, а также посыпать дорожку составами антилёд, содержащими соль.

Гидрофобизатор для тротуарной плитки

Пористая структура бетона действует как губка – впитывает воду. Гигроскопичность играет свою пагубную роль именно зимой, когда вода проникает в поры бетона, замерзает, расширяется и разрушает структуру бетонного основания. Как следствие, появление микротрещин, выщербин, раковин, изменение цвета.

Обработанная гидрофобизатором поверхность – капли воды держатся, а сам бетон сухойЧтобы предотвратить это, используют защитные пропитки – гидрофобизаторы для тротуарной плитки

Гидрофобизирующие составы (материалы, добавки, жидкости) не защищают плитку от выгорания на солнце и истирания, а только пропитывают поверхность бетона и тем самым предотвращают «напитывание» водой (сообщают водоотталкивающее свойство).

Чем обработать тротуарную плитку

Некоторые хотят, чтобы тротуарная дорожка блестела, используют эффект мокрой плитки. А другим – наоборот, нравится матовая плитка. В вопросе, чем пропитать плитку – мнения расходятся. Согласно отзывам, применяется Типром М, У, Неомид Н2О Стоп, Неогард, Пенетрон.

Бюджетный вариант – кремнийорганический гидрофобизатор ГКЖ-11 (дешево, не значит плохо). Принцип нанесения простой: разводится водой в пропорции 1 кг концентрата на 25 литров воды, заливается в опрыскиватель и распыляется по поверхности плиточной дорожки. Этого объема хватит на 50-70 кв. м. плитки для обработки в два слоя. Брызгать до тех пор, пока не прекратится впитывание и не появятся капельки на плитке. В результате, плитка будет всё время как смоченная (мокрый эффект), а во время дождя не будет впитывать воду, плюс, повысится морозоустойчивость. Но, имейте в виду, обработка гидрофобизатором ГКЖ не имеет обратного действия, т.е. убрать потом его нельзя. Принцип действия показан на фото «до и после».

Бетонная стена обработанная гидрофобизатором – “до воды”Бетонная стена обработанная гидрофобизатором – “после воды”

Видеоролик, демонстрирующий разницу в водопоглащении бетона, обработанного гидрофобизатором.

Пользователи рекомендуют для пропитки бетонной плитки Энесал MP – жидкость, создающая в структуре бетона (в порах) гидрофобный барьер (мембрана), который отталкивает воду, реагенты и соли.

Для создания эффекта «после дождя» (мокрый камень), а также для повышения устойчивости тротуарной плитки к истиранию, рекомендуют защитный состав для пропитки (обработки) бетона – Энеклад КФС (Eneclad CFS). А если в него добавить бронзовую или алюминиевую пудру, то можно надолго закрепить на поверхности нужный цветовой оттенок.

Определяющее значение имеет, каким способом была изготовлена плитка – вибролитье или вибропрессование. Плитка кустарного производства, выполненная путем вибролитья – менее устойчива и быстрее изнашивается, а промышленная (вибропрессованная) прослужит порядка 100 лет.

Совет. Имейте в виду, бетонная (или кирпичная) поверхность, обработанную любым гидрофобизатором нельзя изменить, т.е. после этого ни покрасить, ни приклеить не получится!

Практики рассуждают так, обработка уложенной плитки пропитками выполняется сверху, но вода-то проникает между швами и проникает в «тело» плитки с боков, нижней (тыльной) части.

Стоимость укладки тротуарной плитки

Еще один момент, на который хотелось бы обратить внимание. Ведь каждого интересует, как выложить тротуарную плитку недорого. Стоимость работ будет включать в себя:

Стоимость работ будет включать в себя:

В таблице не указаны цены на материалы, а только за работу.

К сведению, бригада из четырех человек за день может уложить 30-50 м.кв. площади, а машина для укладки тротуарной плитки от 300 до 800 м.кв.

Машина для укладки тротуарной плиткиМеханизированная укладка тротуарной плитки

Как видно из статьи, уложить тротуарную плитку не так уж сложно

Важно придерживаться правил и выполнять каждый этап максимально качественно

Укладка тротуарной плитки на монолитное основание

Эта технология весьма затратная и требует множество дополнительных рабочих процессов, однако она необходима в том случае, если предполагаются высокие и интенсивные нагрузки на тротуар, ведь трамбованное насыпное основание не способно их воспринимать.

Суть технологии заключается в том, чтобы создать своего рода платформу, которая не будет восприимчива к проблемным грунтам, которые выпучиваются, проседают и всячески деформируются, а также будет равномерно распределять нагрузку от эксплуатации тротуара.

В данном случае существует всего один способ укладки — укладка тротуарной плитки на раствор, при этом есть несколько вариантов относительно поверхности:

укладка тротуарной плитки на бетон; укладка тротуарной плитки на асфальт.

Существует много норм и правил относительно нагрузок на бетонное основание, все они просчитываются по СНиП (строительным нормам и правилам) — марка бетона, класс арматуры и ее диаметр и т. д., и т. п., рассмотрим же основные варианты для частного загородного обустройства.

Укладка тротуарной плитки на бетон предполагает не просто на бетонную подушку, а на целую армированную пластину, толщиной 10 см с устройством арматурного сетчатого каркаса ячейкой 10х10 см из арматуры, желательно марки А400С диаметром от 10 мм.

Пластина может иметь более сложную арматурную конструкцию и большую толщину бетонного слоя.

Такое покрытие предусматривается на нестабильных грунтах, а также в местах постоянных высоких и интенсивных нагрузок, самый элементарный пример такого случая – автостоянки.

Понятное дело, что укладка бетонной тротуарной плитки в условиях частного дачного участка на слой бетона представляет собой чаще всего подсыпку из трамбованного щебня, на которой уложена 10 см бетонная подушка с арматурой 6 мм. Саму плитку выкладывают на 2 см слой цементно-песчаного раствора (чем выше марки прочности бетона, тем лучше).

Укладка тротуарной плитки на асфальт по технологии как таковой не предусмотрена, ее выполняют в случае, если старое асфальтное покрытие (в частном доме) решено заменить, но демонтировать его хозяева не хотят.

В таком случае необходимо удалить участки, которые плохо держаться и залить их бетонным раствором (под асфальтом имеется, как правило, щебеночная насыпь). Кроме того, необходимо заровнять ямы, «расшить трещины» и также залить их бетоном.

Если есть асфальт, то лучше им «залатать» старое покрытие, короче выполнить обыкновенный ремонт, как дороги латают. Такое основание для укладки тротуарной плитки подлежит очистке от грязи и пыли водой со шланга, после чего можно приступать к самой укладке на слой раствора пару см.

Персонал для изготовления тротуарной плитки

Сколько человек персонала нужно для обслуживания цеха? Для начала стоит разобраться с объемами плитки, которые вы готовы производить в сутки.

Для работы цеха, который изготавливает 50 кв. м. плитки в день с помощью вибропресса, необходимо нанять 3 сотрудника:

Должность	Зарплата (руб.)	Количество сотрудников	Обязанности
Итого:	58 000	3
Оператор станка	20 000	1	Организация работы пресса. Несет ответственность за брак плитки.
Разнорабочий	18 000	1	Замес смеси, работа с бетоносмесителем.
Грузчик	20 000	1	Размещение готовой продукции на складе.

Работа менеджера по продажам и бухгалтера упадет на ваши плечи. Когда предприятие начнет приносить стабильный доход, можно нанять на эти должности специалистов.

Новички в производстве тротуарной плитки

часто допускают множество промахов из-за незнания технологий.

Важные секреты от производителя в этом ролике помогут вам их избежать!

Технология производства тротуарной плитки — бизнес строится на знаниях

Что отличает успешных бизнесменов от мелких предпринимателей?

Как правило, уровень знаний. Только будучи специалистом в своей отрасли, вы сможете наладить рабочий процесс на высшем уровне. Потому для начала следует разобраться, какова технология производства тротуарной плитки.

Способ №1: Вибрационное прессование. Изделие формируется вибропрессом.

Механика процесса:

1. Раствор заливается в форму, которая располагается на вибрирующей станине.
2. С помощью вибрирующего пуансона (верхней формирующей плиты), раствор уплотняется до необходимого показателя твердости.
3. Матрица и пуансон поднимаются, а готовая плитка остается на станине.
4. Сушка производится с помощью водяного пара или же естественного застывания на протяжении 8 – 9 часов.

Способ № 2: Гиперпрессование. Производится с помощью специализированного пресса.

Механика процесса:

1. В матрицу гиперпресса помещается раствор.
2. Схождение станины и пуансона формирует изделье под огромным давлением.
3. После расхождения элементов, на станине остается готовая плитка.

Какой из двух вариантов лучший? Однозначного ответа на этот вопрос нет. Но нужно подметить, что вибропресс пользуется большей популярностью у производителей.

Способ № 3: Вибролитье.

Стоит описать и бюджетные варианты производства. Пожалуй, единственный реально достойный внимания — это вибролитье.

Механика изготовления тротуарной плитки с помощью вибростола и пластиковой формы:

1. Пластиковая форма располагается на вибростоле.
2. Жидкий раствор заливается в ячейки матрицы.
3. Вибрации продолжаются до момента образования белой жидкости на поверхности.
4. Плитку переворачивают на горизонтальные стеллажи для просушки.
5. После 28 – 32 суток раствор достигает должной прочности.

Для такого производства достаточно иметь вибростол, форму и составляющие раствора. Но учтите, что если площадь производственного цеха слишком мала, изготовить большие объемы продукции вам не удастся в связи с долгим периодом сушки.

Какой вариант лучше подойдет для старта производства?

Вибрационное прессование. Такой путь позволит предпринимателю наращивать объемы товара. Но при этом придется выложить достаточно солидную сумму на оборудование для производства тротуарной плитки.

Что можно использовать при укладке брусчатки

Тротуарную плитку можно укладывать и механизированным способом. Если ручная технология укладки подходит для небольших участков, то механизированным способом укладывают брусчатку чаще на территориях значительного размера, соблюдая технические условия. Укладка механизированным способом позволяет сэкономить путем сокращения рабочей силы и большой производительности за малый период.

Дорожку малой загруженности можно устроить, используя геотекстиль. Для этого на приготовленное основание укладывается геотекстиль и насыпается щебень толщиной 20-25 см. С помощью грабель формируется уклон для стока водных осадков и утрамбовывается ручной трамбовкой. После этого опять укладывается геотекстиль. Затем засыпают песок толщиной 5-10 см и обильно поливают водой (около 10 л на квадратный м).

Геотекстиль не подвержен гниению, не боится воздействия грибков и плесени.

Геотекстиль используют при строительстве дорожного полотна. Он служит для разделения песка и грунта, обеспечивая лучшее распределение нагрузки по дорожке. Геотекстиль – это полимерный материал, состоящий из полипропиленовых волокон, который используют с грунтом и строительными материалами. Он долговечен, стоек к химическому воздействию и переносит большие перепады температуры. Геотекстиль используют при необходимости разделения, частичного армирования, дренажа или фильтрации.

Выбирая брусчатку, нужно учитывать следующее:

1. Определить качество можно по звуку, который исходит при ударе плитки об плитку. Глухой звук означает, что в процессе производства воды добавлено больше чем нужно. Звенящий звук говорит о высоком качестве тротуарной плитки.
2. Покупать плитку ярких цветов по низкой цене не стоит, потому что при ее производстве, скорее всего, использовали пигменты низкого качества или они были добавлены в избыточном количестве. Это снижает качество изделия.
3. Выбирать тротуарную плитку нужно одной партии, так как в разных партиях плитка отличается по цвету и размеру.
4. При заказе плитки учитывают количество брака, он составляет примерно 5% от партии. Подрезка плитки тоже влияет на количество необходимого материала. Поэтому покупать приходится на 10% более, чем площадь участка.

Разнообразная технология для укладки тротуарной плитки и большая цветовая гамма помогают создать интересный и индивидуальный дизайн участка.
