Парник «бабочка» (фото): конструкции из поликарбоната и чертежи с размерами для изготовления своими руками, отзывы о теплице

Как выбрать и купить парник Бабочка: особенности и стоимость различных моделей

При желании приобрести парник бабочка, цена на него играет очень важную роль

Каждому дачнику важно сэкономить средства, но при этом получить качественный продукт. В качестве примера, рассмотрим парник с поликарбонатом Бабочка 4 м, купить который проще всего, так как он пользуется широкой популярностью. Сегодня на рынке представлены множество вариантов и размеров конструкции парника Бабочка для любых потребностей

Сегодня на рынке представлены множество вариантов и размеров конструкции парника Бабочка для любых потребностей

Теплица-парник от отечественного производителя Мистер Хит Бабочка 4 м. Эту конструкцию изготавливают из крашеной стальной трубы, сечением 20х20 мм. В качестве укрывного материала должен быть использован сотовый поликарбонат, который, однако, не входит в комплект к парнику и приобретается отдельно.

При ширине 4 м, теплица имеет высоту 1,15 м и ширину – 1,25 м. Каркас, упакованный для транспортировки, весит 26 кг. При этом производитель предоставляет гарантию на свой продукт – 12 месяцев. Довольно редко можно встретить в продаже парник Бабочка 4 м с поликарбонатом. Чаще всего в стоимость комплекта он не входит. И в данном случае стоимость каркаса составит 6400 рублей.

Эта же компания предлагает своим покупателям модели и других размеров. Например, для тех, кто хочет установить совсем небольшой парник, можно приобрести конструкцию, длиной 2 м. Делают их из крашеной стальной трубы того же сечения. При этом высота и ширина конструкции сохраняются. Изменяется только длина и, соответственно, вес, который составляет всего 14 кг. Стоит такой парник всего 3600 рублей.

Готовые изделия парника отличаются не меньшей надежностью конструкции, чем самодельные

Конструкции этих размеров приобретаются дачниками для личного использования и практически всегда имеют исключительно положительные отзывы. Если есть желание увидеть на своем участке парник нестандартного размера или формы, то стоит поинтересоваться их самостоятельным изготовлением.

Рекомендации по эксплуатации

Чтобы парник Бабочка прослужил как можно дольше и эффективнее, необходимо придерживаться следующих советов:

• не хлопать створками при открывании/закрывании;
• на холодный период использовать подпорки для сохранения его целостности;
• тщательно вымыть и створки, и боковые части;
• размещать парник на ровной поверхности;
• обрабатывать антикоррозийным средством металлические элементы конструкции.

Правила эффективного пользования конструкцией

Парник Бабочка из поликарбоната очень прост в эксплуатации. Надо всего лишь придерживаться простых правил, о которых многие из вас, наверняка, знают. Но как говорится: «Повторение — мать учения!».

Устанавливать конструкцию нужно на ровном основании, предварительно удалив верхний слой грунта. Выбранное место должно быть достаточно освещенным большую часть дня.

Створки парника открываются и закрываются, в зависимости от погодных условий. Например, если на улице холодно, то створки должны быть закрыты. Если тепло — открыты. Степень проветривания парника можно регулировать по собственному усмотрению.

При одновременном выращивании разных культур в одном парнике необходимо разделить их с помощью полиэтиленовой пленки.

Есть и некоторые другие рекомендации, которые тоже необходимо соблюдать. В первую очередь, это касается самих створок: открывать и закрывать их нужно без резких движений, не хлопая.

Особое внимание необходимо уделить металлическому каркасу. Регулярно нужно проводить осмотр на предмет обнаружения ржавчины

В некоторых местах краска может «отлететь» и нужно сразу закрасить оголенный участок

В некоторых местах краска может «отлететь» и нужно сразу закрасить оголенный участок.

Если вы не планируете убирать парник на период зимы, то необходимо установить дополнительные подпорки внутри каркаса под створками, чтобы они могли выдержать нагрузку от снега.

Выполняя эти простые правила и рекомендации, вы можете быть уверены, что ваш парник прослужит долго.

https://www.youtube.com/watch?v=Vd4T_5P1JlE

Советы дачников по эксплуатации и как исправить недостатки

• При планировании выращивания в парнике некоторых разновидностей растений следует разделить его на секции. Для этого использую полиэтилен.
• Если погода теплая, то днем можно крылья приподнять. На ночь лучше закрывать, поскольку ночи прохладные.
• Чтобы улучшить герметизацию следует применять реечные рамы с пленкой.
• Не рекомендовано, чтобы плоды и плети были близко к полу. В данном случае необходимо поместить возле бортиков П-образные системы, уложите на них рейки (шагом 8 см). Если саженцы будут превышать высоту опор, нужно расположить рейки под плети — растения не будут повреждаться.

Подготовка к зиме

Когда завершится сезон выращивания, нужно подготовить сооружение к зимнему периоду. Чтобы сделать конструкцию более долговечной, необходимо тщательно за ней ухаживать. Перед холодами надлежит осуществить генеральную уборку парника. Это значительно минимизирует вероятность возникновения необходимости в осуществлении ремонтных работ и появления дефектов.

Процедура ухода зависит от того, какой укрывной материал вы используете. Пленку из полиэтилена надлежит снять. Если укрывной материал целый, подходит для повторного применения, промойте его и дайте высохнуть. Затем сложите пленку и поместите ее для хранения в сухое место.

Проверьте, есть ли на поверхности ржавчина. При наличии такой проблемы ее нужно устранить. Движущиеся элементы рекомендуется регулярно смазывать маслом.

Полностью удалите из земли все старые растения. Это надлежит сделать до того, как наступят холода. Грунту необходим отдых, в противном случае земля перестанет быть плодородной. Чтобы восстанавливать, очищать грунт, уничтожать негативно влияющие на него микроорганизмы, стоит применять специальные средства.

Из двух зол: какой парник лучше – «Бабочка» или «Хлебница»

Парник «Хлебница» Среди всего многообразия парников существуют и схожие модели, например, как «Бабочка» и «Хлебница». Последняя получила своё название из-за характерного механизма открывания створок по принципу обыкновенной хлебницы. На первый взгляд, особых различий нет, но вбирая между парниками «Бабочка» и «Хлебница», необходимо учитывать несколько важных факторов:

1. Для выращивания большого объёма растений необходим широкий парник, для этого подойдёт «Бабочка». При имеющейся на «Хлебнице» одной подвижной половины возникнут неудобства, будете наступать ногой на землю в самой теплице, чтобы дотянуться до нужного местечка.
2. Если подходить с финансовой точки зрения и сроков изготовления, то «Хлебница» будет наиболее выгодна, чем «Бабочка», так как расходных материалов необходимо меньшее количество. С одной створкой парник изготавливается гораздо в меньшие сроки.
3. За счёт всего одной «работающей» стороны при проветривании у парника «Хлебница» другая половина закрыта укрывным материалом, и тёплый воздух сохраняется внутри конструкции.

Также стоит учитывать, что механизм, за счёт которого происходит открывание створки «Хлебницы», дорогостоящий и часто выходит из строя.

Статья по теме:

Как сделать парник самостоятельно?

«Бабочка» – одна из конструкций, которую легко можно сделать своими руками.

Потребуется:

1. Подобрать материалы;
2. Предварительно провести расчеты;
3. Соблюсти несколько правил.

Выбор места

Несмотря на то что такой парник отлично становится и на небольшой участок, выбор места для него очень важен для хорошего урожая.

Основные критерии, на которые стоит обратить внимание:

• Хорошее освещение. Если растениям будет не хватать солнечного света, это напрямую отразится на их росте и развитии. Поэтому площадка под теплицу должна быть ровной и хорошо освещенной, вдали от предметов, которые могут бросить на нее тень.
• Стоит учесть и идеальное расположение конструкции. Лучше разместить ее с севера на юг. Не стоит размещать теплицы в низинах. Если пройдет дождь или снег, чрезмерная влага в таких местах приведет к гниению урожая.

• Не стоит размещать теплицы в местах, где грунтовые воды близко к поверхности. Из-за постоянной сырости тоже может испортиться урожай.
• Не нужно размещать «Бабочку» с подветренной стороны.
• Лучше не размещать конструкцию поблизости септиков и скоплений химических и бытовых отходов.
• Необходимо соблюдать рекомендации по оптимальному расстоянию от теплицы до домов и других конструкций.

Выбор материала

Основой для теплицы могут стать металл или древесина. Рекомендуют использовать металлические трубы, но небольшого диаметра. Годится для конструкции и каркас из дерева.

При выборе деревянной основы, нет необходимости использовать сварочный аппарат и другие специфические инструменты. Также для каркаса можно использовать пластиковые трубы.

Для обшивки отлично подходит поликарбонат. Он прочный, долговечный и удерживает внутри парника влагу и тепло. Для растений такой микроклимат идеально комфортный, а поликарбонат прост в уходе и ремонте.

Размеры парника

Предварительно выполненные чертежи помогут рассчитать, сколько понадобится материала и в какую цену это обойдется. Как правило, владельцы участков используют уже готовые чертежи, которые легко можно найти в свободном доступе в интернете. При этом стандартным размером «Бабочки» считается высота в 1-1,5 м. ширина 2 м, и длина 4 м.

Мнение эксперта Пряженникова Анастасия Биолог и садовод

Вам необходимо заранее подумать о том, для каких растений будет строиться парник. Высокие и вьющиеся культуры будут плохо себя чувствовать в небольшом парнике высотой до 1,5 м.

Еще в чертежах и расчетах стоит учесть, как часто планируется переносить парник с места на место. Для стационарных конструкций могут использоваться материалы большей толщины, чем для разборных. В расчеты необходимо включить дополнительные системы отопления и освещения.

Подготовка

После того как все расчеты выполнены, можно приступать к подготовке места для парника. Прежде всего потребуется расчистить выбранный участок от мусора и травы, удалить верхний слой земли и разровнять площадку.

Возводить фундамент не обязательно, особенно если конструкция переносная. Однако это поможет сделать парник более надежным и продлить срок его службы.

Фундамент подготавливают по следующей схеме:

1. на участке размечают его по заданным размерам;
2. по периметру роют траншею и выкладывают гидроизоляцию, углы траншеи армируют;
3. затем внутрь заливают раствор из песка и цемента;
4. выкладывают кирпичами цоколь.

Сборка каркаса

Когда фундамент полностью затвердел, приступают к сборке конструкции. Каркас из выбранного материала скрепляют, используя сварку и болты подходящего размера. После этого раму нужно будет зафиксировать на цоколе.

Далее раму можно покрасить и покрыть лаком. Пока покрытие будет высыхать, можно приступить к подготовке поликарбоната. Нарезать необходимые листы можно с помощью циркулярной пилы.

Крепление

Крепление к каркасной раме поликарбоната – очень важный этап. Предварительно нужно подготовить саморезы, термошайбы и специальные профили. Далее при помощи профилей соединяются торцы, на стыках обрабатываются силиконовым герметиком. Полотно дополнительно крепится точечно саморезами.

В готовых чертежах обязательно предусмотрена так называемая центральная балка. Именно этот элемент конструкции удерживает петли, на которые и крепятся створки теплицы (крылья бабочки). Чтобы форточки оставались открытыми, по бокам теплицы еще монтируют специальные опоры.

Парник Бабочка своими руками: особенности сборки и установки конструкции

Конструкция этого парника отличается простотой, благодаря этому его легко сделать самостоятельно, при условии соблюдения некоторых правил и рекомендаций. Другой вопрос – правильно подобрать материалы и провести все расчеты

На что именно стоит обратить внимание, и как сделать всё правильно, мы и рассмотрим

Как выбрать место для установки парника

Конструкция парника позволяет не отводить слишком большую площадь участка для его установки. Однако даже эта небольшая территория должна быть правильно подобрана, чтобы обеспечить сохранность конструкции и позволить владельцу вырастить хороший урожай.

Среди критериев выбора места для установки парника, главную позицию занимает освещение. Недостаток солнечного света может негативно отразиться на росте и развитии растений, а потому лучший вариант – ровная, хорошо освещенная площадка. Кроме того, идеальным считается расположение теплицы с севера на юг.

Примеры неудачного расположения теплицы на участке

Категорически не рекомендуется устанавливать теплицы в низменных местах, так как в случае дождя или таяния снега, скопление воды приведет к гниению урожая. По этой же причине плохо, если грунтовые воды расположены слишком близко к поверхности и становятся причиной постоянной сырости. Также нежелательно устанавливать парник с ветреной стороны, так как постоянное воздействие ветра может негативно сказаться на устойчивости парника.

На практике, выбирая подходящее для парника место, сначала исключают самые неподходящие варианты. Не стоит располагать конструкцию в затененных местах и поблизости от септиков и других химических веществ. Рекомендуется придерживаться существующих стандартов расстояния от прочих построек, ограждения и других элементов участка.

Выбор материала для изготовления рамы и обшивки

Для сборки парника Бабочка можно использовать основу как из металла, так и из древесины. Идеальным вариантом считаются металлические трубы небольшого диаметра, однако, вполне подойдет и каркас из дерева

В любом случае стоит уделить внимание вопросу защиты конструкции от влаги. Преимущество деревянной рамы в том, что нет необходимости использовать сварочный аппарат и другие инструменты, предназначенные для нарезки, сгибания и скрепления металлических частей

Каркас теплицы можно изготовить как из металлических та и из пластиковых труб

Для обшивки каркаса наиболее подходящим материалом считается поликарбонат. Этот материал обладает прочностью, долговечностью и хорошо удерживает влагу и тепло внутри парника. Такой выбор обеспечит максимально комфортные условия для растений и одновременно, удобство использования парника, включая уход за ним и, при необходимости, ремонт.

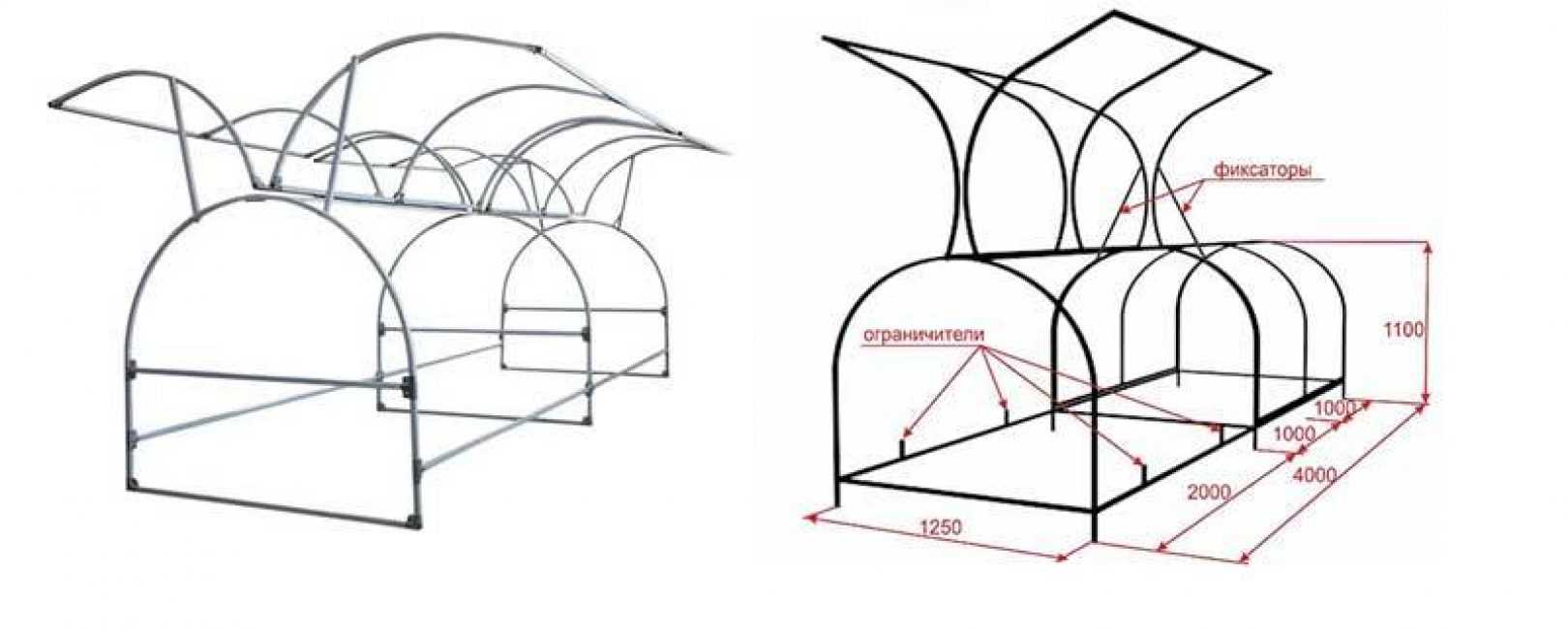

Как сделать парник бабочка своими руками: чертежи с размерами

Как и положено, создание такого парника начинается со стандартной процедуры проведения расчётов и разработок. На этом этапе становится понятно, сколько будет стоить проект, какие материалы и в каком количестве потребуются для его реализации.

В большинстве случаев, дачники используют в качестве основы готовые чертежи, которые можно найти в интернете. Стандартным считается парник Бабочка, высотой 1-1,5 м и размером 2х4 м.

Стандартные размеры парника Бабочка — высота 1-1,5 м, длина и ширина 1-2х4 м

Важно учесть, планируется ли проведение регулярного демонтажа парника, так как от этого будет зависеть сложность элементов крепления, а также толщина используемого материала. Если конструкция будет стационарной, то допустимо использование рамы и поликарбоната большей толщины, чем для разборных конструкций

Еще один важный аспект – продумывание дополнительных систем, например, отопления или освещения.

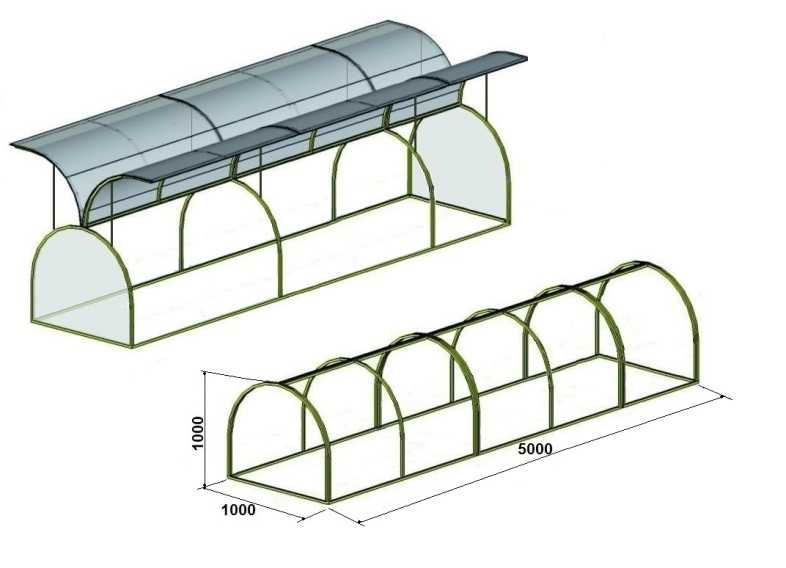

Модификации парника

Размеры парника зависят от площади участка, на котором его необходимо разместить, и расположения грядок. Парник Бабочка был разработан именно для небольших участков. Приобретая парник стандартного размера, огородники должны ориентироваться на эти размеры, при выборе сортов овощей: высокорослые культуры, при высоте 89 см, не поместятся. Такое ограничение можно обойти, сконструировав свой парник, по индивидуальным размерам.

Рассмотрим некоторые примеры:

Первый вариант

Для парника, размером 4,0 х 1,5 х 1,1 м требуется лист поликарбоната длиной 7 м

Обратите внимание на наличие поперечных линий: они создают дополнительную жесткость конструкции. Расстояние между ребрами жесткости – не меньше 0,5 м на крышках-дугах и 45 см на торцевых деталях

Дополнительная деталь, скрепляющая основание – полосы (0,3 х 4 м). Парник имеет дополнительную дугообразную опору в центре. Три дуги крепятся к грунту.

Второй вариант

Если парник Бабочка необходим для выращивания более высокорослых культур, то ориентироваться нужно на вариант, где по центру расположен конек – дополнительная деталь, позволяющая расширить площадь и увеличить его высоту. Конек можно приобрести в комплекте с поликарбонатом и остальными доборными элементами. Как вариант, его можно изготовить из другого материала, чтобы в центре можно было расположить подсветку или оросительную систему, петли для подвязки растений.

Третий вариант

Следующая модель парника Бабочка удобна тем, что имеет раздельные «крылья бабочки». То есть, при необходимости ухода за растениями в прохладную погоду не нужно открывать полностью крышку, а это позволяет экономить тепло, минимально подвергать растения охлаждению.

Четвертый вариант

Некоторые модификации имеют высоту 1,3 м (скатного типа). Торцевые стенки таких моделей имеют форму треугольника, что не очень удобно для размещения растений на грядках внутри, но позволяет домашнему мастеру обойтись без помощи специалистов по металлу (не требуется изготовление дуг).

Примеры и варианты

Ниже представлены примеры рассматриваемых парников.

Конструкцию парника-бабочки можно сделать такой, чтобы сооружение располагалось на участке максимально компактно.

Многие предпочитают деревянный каркас. Его легко обрабатывать, к тому же он смотрится эстетично.

Конструкция из профильной трубы отличается повышенной прочностью.

Такой парник может иметь довольно необычную конструкцию.

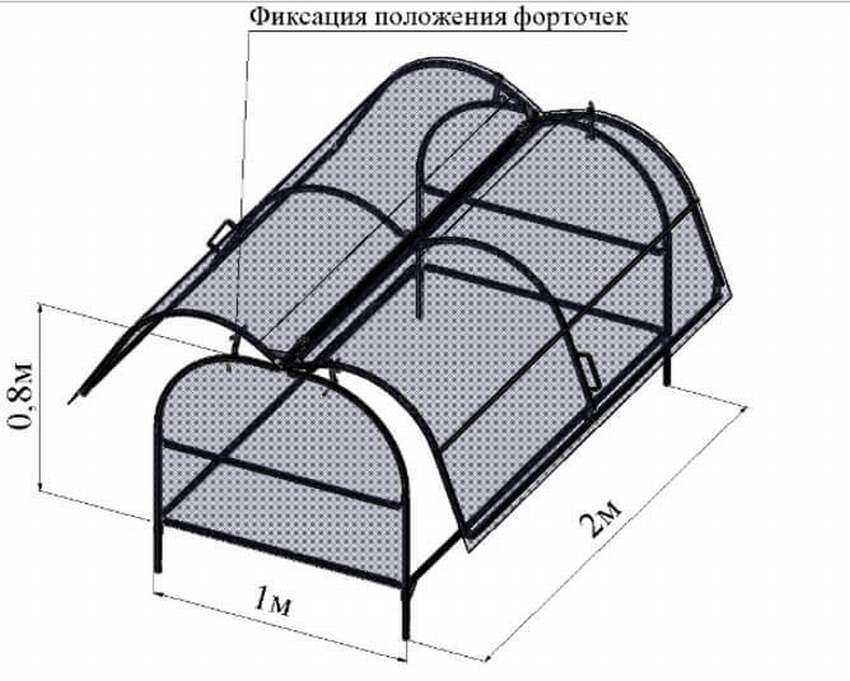

Чертежи с размерами

Чертеж — важный этап формирования парника. Для грамотной постройки понадобятся предварительные вычисления.

Важно рассчитать размер, цены и число материалов. Вначале следует наметить основание

Не столь важно, будете вы делать фундамент или нет, но бортики важны

Вначале следует наметить основание

Не столь важно, будете вы делать фундамент или нет, но бортики важны

Бортики бывают одинарными либо двойными, слой — 2,5 см, а высота зависит от специфики выбранных культур.

Бахчевые культуры — до 20 см, огурцы требуют намного больше высоты.

Сверху системы должна быть основная балка, на нее укрепляется главный компонент -«крылья».

Базовые характеристики — протяженность, широта и высота системы — рассчитываются индивидуально.

Высота не больше полутора метров. Рассчитывая древесный каркас, изделия из бревна перед окрашиванием обеззараживают.

Чтобы крылья системы были в раскрытом состоянии, необходимо предусматривать специальные упоры из стойкого материала.

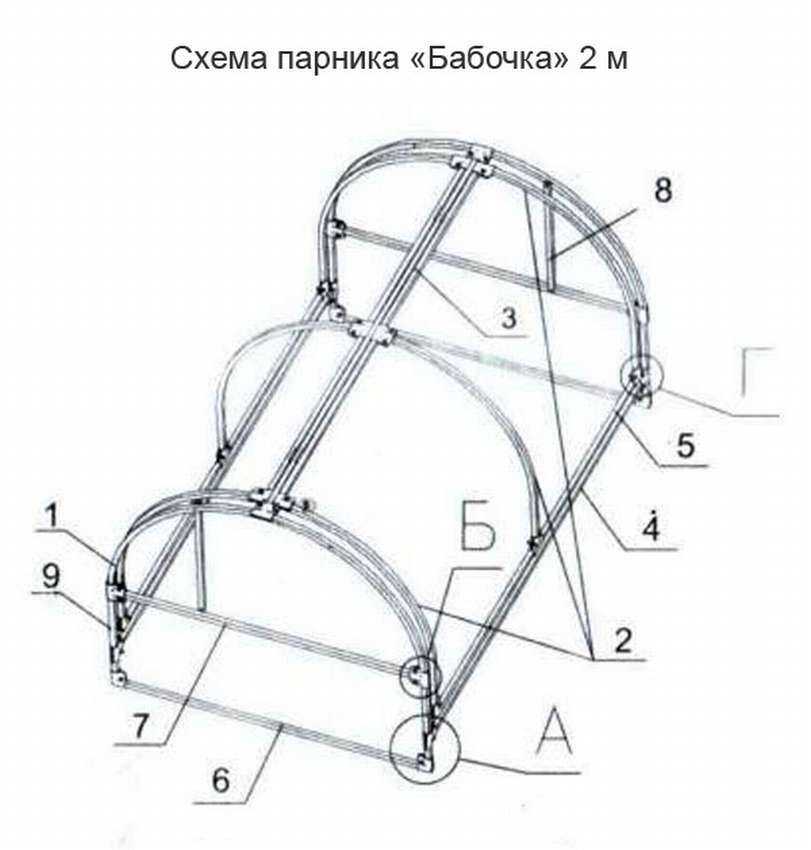

Комплектация 2 метрового и 4 метрового парника Бабочка:

№	Наименование детали	Фото	Количество деталей, шт.
Бабочка 2 м	Бабочка 4 м
1	Дуга торцевая (с отверстиями для крепления поликарбоната)	2 шт	2 шт
2	Дуга промежуточная	—	1 шт
3	Поперечина 1260 мм	2 шт	3 шт
4	Стрингер боковой 1978 мм	4 шт	8 шт
5	Стрингер верхний 1978 мм (с отверстиями под петли)	2 шт	4 шт
6	Стрингер крышки верхний 1828 мм (с отверстиями под петли)	2 шт	4 шт
7	Стрингер крышки нижний 1828 мм	2 шт	4 шт
8	Дуга крышки	6 шт	12 шт
9	Грунтозацеп 450 мм	—	2 шт
10	Грунтозацеп торцевой 450 мм (с отверстиями под поликарбонат)	4 шт	4 шт
11	Косынка треугольная	24 шт	32 шт
12	Косынка квадратная	—	8 шт
13	Уголок	16 шт	32 шт
14	Кронштейн промежуточный	—	2 шт
15	Кронштейн угловой	4 шт	4 шт
16	Упор	4 шт	8 шт
17	Ручка	4 шт	8 шт
18	Вертушок	4 шт	8 шт
19	Винт М5×30	86 шт	130 шт
20	Гайка М5	102 шт	146 шт
21	Петля	4 шт	8 шт
22	Накладка петли	8 шт	16 шт
23	Винт М4×30	20 шт	40 шт
24	Винт М5×16	8 шт	16 шт
25	Гайка М4	24 шт	48 шт
26	Саморез 4×20	108 шт	162 шт
27	Шайба кровельная	108 шт	162 шт
28	Упор крышки	4 шт	8 шт
29	Паспорт	1 шт	1 шт
30	Вкладыш с комплектацией	—	—

Источники

• https://ogorod-bez-hlopot.ru/parnik-babochka-stoit-ono-togo.html
• https://homius.ru/parnik-babochka.html
• https://teplicaexpert.com/stroitelstvo-teplicy/babochka/
• https://MrDachnik.com/parnik-babochka-svoimi-rukami
• https://remoo.ru/postrojki/parnik-babochka
• https://b-online.ru/malye-formy/teplitsa-babochka-iz-polikarbonata-kompaktnaya-i-udobnaya-konstruktsiya-svoimi-rukami.html
• https://stroy-podskazka.ru/parnik/babochka/
• https://sdelairukami.ru/parnik-babochka-iz-polikarbonata-svoimi-rukami/
• https://BestForHome.ru/teplica/slava/parnik-babochka/sborka-svoimi-rukami-chertezhi-s-razmerami

Преимущества и недостатки

Как и любое сооружение, «бабочка» имеет ряд преимуществ и недостатков. Опытные дачники отмечают в числе положительных моментов то, что ее внутреннее пространство можно использовать очень эффективно. Проходов внутри парника нет, а рамы, которые легко открываются, позволяют получить необходимый доступ к растениям. Особенно это ценят садоводы, у которых участки не отличаются большой площадью и каждый метр очень ценится.

Конструкция типа «бабочка» очень удобная, так как с ней можно легко добраться до любого растения внутри. При этом нет необходимости прилагать к этому лишние усилия. Еще одно преимущество – это простой и быстрый монтаж конструкции

Неважно сооружение было приобретено готовое или сделано самостоятельно, установить его совершенно несложно. Эта задача под силу любому дачнику

Здесь не нужны какие-либо особые премудрости или навыки.

Прочность и долговечность этих сооружений также относят к преимуществам. Если заглянуть в их технические характеристики, то можно увидеть, что парники могут выдержать ветер до 20 метров в секунду и снеговой покров до 10 сантиметров. Причем в случае необходимости есть возможность усиления конструкции за счет специальных подпорок. Еще один приятный момент, касающийся таких парников – простой уход.

Минусов у сооружения «бабочка» несколько меньше, и, как показывает практика, они совершенно не мешают дачникам. Среди недостатков чаще всего встречаются недоработки краев. Однако мешающие неровности легко убрать при помощи обычного напильника. Также довольно часто встречаются конструкции с недостаточно надежными петлями, на которых держатся рамы. Конечно, их при желании можно поменять на более качественные и долговечные.

При покупке готовой конструкции довольно часто краска быстро облазит и привлекательный вид теряется. Справиться с этим поможет новая банка краски, кисточка, немного времени и умелые руки. В том случае, если покрытием для парника служит пленка, то возможны ее проседания под воздействием погодных условий или времени. Чтобы этого не произошло, достаточно выбирать «бабочку» с рамами из прочного поликарбоната.

В зависимости от размеров, материала покрытия и каркасов, «бабочки» несколько отличаются друг от друга. На заводах производят два варианта данного вида парников, которые фактически различаются только своей длиной. Прежде чем определиться с выбором, стоит ознакомиться, какой может быть «хлебница».

Материалы

Для каркасов и бортов «бабочки» можно применять следующие материалы.

• Древесина. Хоть и не является долговечным материалом, но отличается доступностью и легкостью обработки.
• Металл. Данный материал подкупает своей надежностью и прочностью, но при этом его цена выше. Для того чтобы каркас из металла прослужил дольше, ему необходим особый уход.

В качестве покрытия для парниковых конструкций также применяются различные материалы.

• Пленка. Является самым дешевым материалом, но ее основной недостаток -короткий срок службы.
• Стекло. Достать данный материал совершенно несложно, но работать с ним трудно и небезопасно. Среди недостатков стеклянного покрытия следует выделить хрупкость и существенный вес.
• Поликарбонат. Хороший современный материал, который отличается прочностью, долгим сроком службы и простотой эксплуатации.

Размеры

По размерам парник «бабочка» делится на несколько видов.

• Двухметровый. Данный вид является мини-вариантом. Ширина его составляет не более 1,4 метра, высота – от 90 до 110 сантиметров, длина – 2 м.
• Четырехметровый. Ширина и высотау него, как и у двухметрового. Единственное отличие – это длина, равная 4 м.

Строительство парника с «крыльями» из досок

Если ваш фундамент готов, можно приступать к монтажу «бабочки»:

1. Для начала сверьтесь с чертежом, перенесите размеры на доски и выпилите нужные элементы.
2. Скрепите доски согласно чертежу, начиная с короба конструкции. У вас получится низкий «домик» с треугольной «крышей». Крепления выполняется саморезами, для каждой доски необходимы 2 шурупа.
3. На готовую основу прикрепите боковые откидные створки.
4. Покрыть такой парник можно плотной пленкой или специальным нетканым полотном.

Схема парника Бабочка Внимание! Деревянные элементы необходимо обработать антисептиком и покрасить краской для наружных работ. Для большей надежности «крылья» лучше покрыть жестью
