Умные счетчики электроэнергии: полезное и удобное приспособление

Что такое смарт счётчики электроэнергии и как они работают

Нашумевший российский закон об умных счетчиках — ФЗ от 27.12.2018 № 522-ФЗ был утвержден 29 декабря 2018 года. Этим законом вносятся поправки в ФЗ от 26.03.2003 № 35-ФЗ.

Нововведения, которые вступят в свою силу с июля 2020, коснутся пока только системы учёта потреблённой электроэнергии. Умные счетчики воды используются и сейчас, но они не обязательны для всех. Законодатели обещают, что через некоторое время дойдет очередь до счетчиков воды, тепла и газа. Но закон об умных счетчиках воды примут не в 2020-2021 годах, а значительно позже.

Умный счётчик – это прибор учёта нового поколения, умеющий самостоятельно передавать информацию в энергоснабжающую организацию. При этом умный счётчик электроэнергии делает это своевременно и безошибочно. Исключая проблемы человеческого фактора, то есть исчезнет необходимость:

Вспоминать дату снятия показаний.
Записывать цифры.
Звонить в управляющую компанию или передавать данные по Интернету.

Что снимает много утомительных проблем.Кроме того, смарт счётчик может автоматически:

Менять часовой тариф.
Защищать оборудование во время аварий, сигнализируя в диспетчерскую службу.
Информировать об отказе и неисправности в работе квартирного, и общедомового прибора учёта.
Передавать информацию о попытках несанкционированного доступа к электрическому счётчику и незаконного подключения.
Показывать собственнику уровень задолженности.
Сохранять полученные сведения.

Новые счётчики, в отличие от старых индукционных или электронных счётчиков, дополнительно оборудованы контроллером. Устройством, позволяющим достичь смарт целей в области информированности и управляемости потоками электрической энергии.

Интерфейс контроллера надёжно обеспечивает беспроводную передачу информации в интернет с помощью технологий:

Wi-Fi – с помощью роутера.
GPRS – посредством сим-карты.
LPWAN – через вышку, подключённую к серверу.

Умные счётчики электроэнергии во многих российских регионах используются уже сейчас.Такие приборы учёта применяются пока в основном в частном секторе. Их устанавливают на опоре воздушной линии электропередач.

Счётчики такого типа автоматически передают информацию по зашифрованным каналам в специализированный центр учёта. История показаний и потреблённого количества электроэнергии хранится в архиве прибора и в базе данных центра. Потребителям больше не нужно снимать показания и передавать их в Энергосбыт.

Некоторые подобные приборы оснащены специальными пультами, позволяющими потребителю дистанционно контролировать расход электроэнергии, не выходя из дома и без визуального осмотра самого энергомера.

В период с 1 июля 2020 года до 1 января 2022 года комунальщикам рекомендуются ставить умные приборы, но пока это только рекомендация. Они по-прежнему имеют право монтировать приборы старого типа. А вот с 2022 года смарт-счетчики станут обязательными.

Виды счетчиков

Существует несколько типов трехфазных счетчиков электроэнергии. Их можно классифицировать по типу работы, конструктивному исполнению и области применения (параметрам). По типу работы приборы делятся на:

Однотарифные;
Двухтарифные.

Однотарифный является стандартным. Здесь тариф не может быть выбран – он только один. Они монтируются в квартиры, дома, подсобные помещения и на производственные объекты.

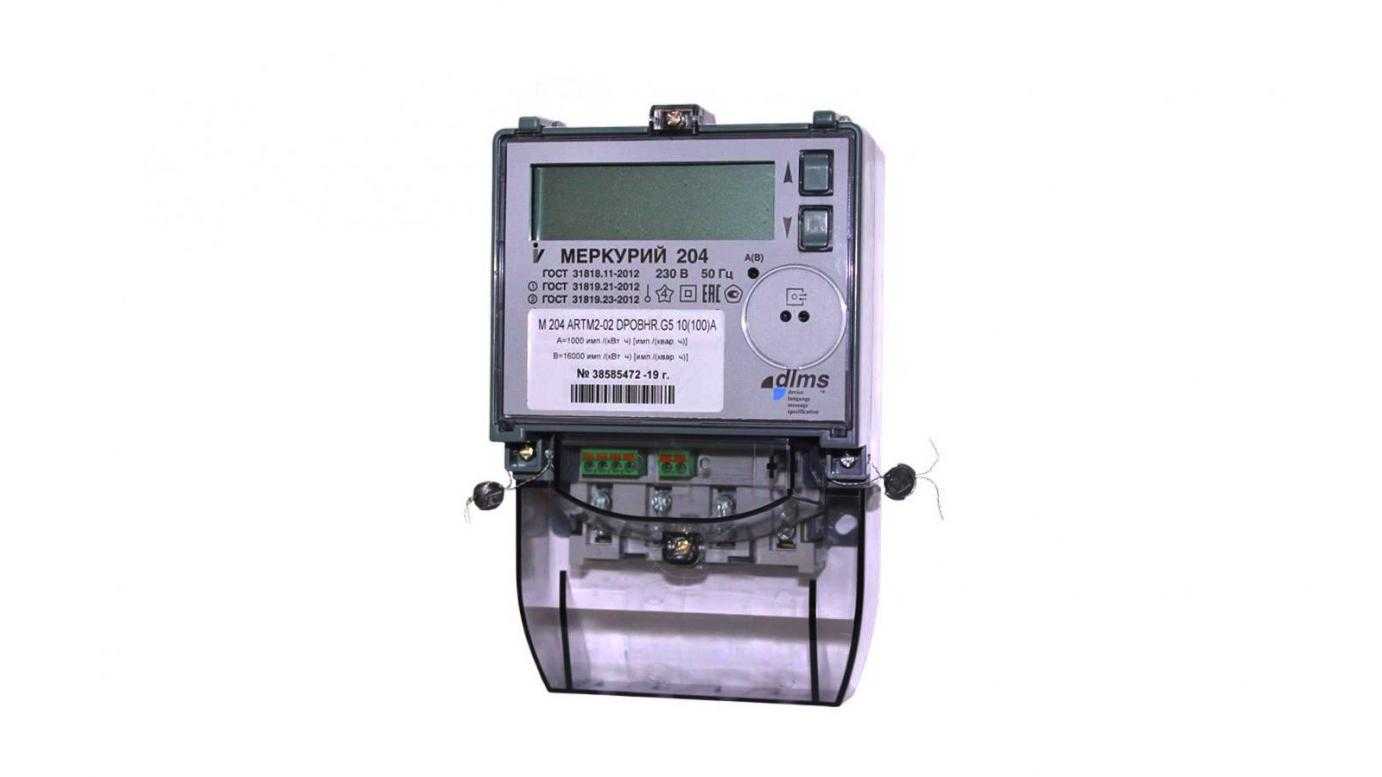

Двухтарифный или многотарифный трехфазный счетчик (к примеру, модель Меркурий) устанавливается в щит учета, если требуется расчет тока по разным тарифам. В ночное время стоимость 1 кВт энергии значительно ниже, поэтому такими приборами часто пользуются люди, ведущие ночной образ жизни или предприятия. Это позволяет уменьшить расход денежных средств на оплату электроэнергии.

Они часто оборудуются пультом для того, чтобы потребитель мог переключиться с одного режима на другой или выключить счетчик, если тот перестал считать. Естественно, модели с дистанционным управлением обойдутся дороже, чем стандартные.

По конструктивному исполнению они делятся на:

Механические (Матрица от Мосэнерго и эталонные модели от Энергомера);
Электронные (Каскад, Омрон).

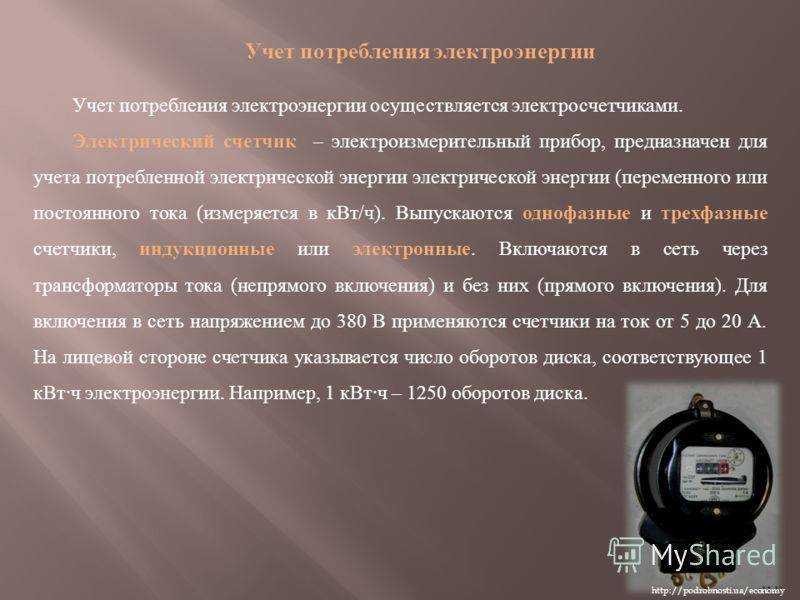

Механический учетный прибор называется индукционным. Его принцип работы заключается в преобразовании электрической энергии в механическую, за счет которой изменяется положение стрелки счетчика. При отключении всех электроприборов её положение возвращается в ноль, не изменяя ранее указанные показатели. Электронный аналог имеет более современный цифровой экран. Он отличается от механического только внешним видом, качество работы обоих приборов находится на одном уровне.

Но если Вы планируете установку счетчика на улицу, то рекомендуем использовать электронный наружный прибор. Он более устойчив к перепадам температуры и производится в герметичном корпусе. Даже при сильных осадках вероятность попадания инородного тела в корпус равна нулю.

Фото — электронный

К слову, и механические, и электронные трехфазные счетчики можно остановить, не срывая пломбу, и смотать небольшое количество показаний. Для этого используются специальные магниты и небольшие трансформаторы. Нужно помнить, что во время применения частотника, некоторые контакты могут повреждаться, что сказывается на работе учетника.

По типу подключения они могут быть прямого и трансформаторного включения. Эти характеристики зависят от потребностей и параметров устройства.

Видео: технические характеристики трехфазных счетчиков электроэнергии

Почему умные счетчики — правильный выбор?

Наличие интеллектуального счетчика помогает клиентам понять свое энергопотребление и, исходя из этого, принимать более обоснованные решения по экономии энергии и денег. Таким образом, вместо того, чтобы искать информацию о потреблении газа или электроэнергии у поставщика, потребители могут просматривать цифровые показания на портативном дисплее, подключенном к интеллектуальному счетчику, который показывает потребление энергии почти в реальном времени. Некоторые решения также позволяют получить доступ к этой информации в Интернете или через мобильное приложение.

Внедрение интеллектуальных счетчиков создает беспроигрышную ситуацию как для поставщика, так и для пользователя. Поставщики энергии могут использовать доступ к ценным данным о потребителях для создания более качественных продуктов и услуг, специально адаптированных к потребностям пользователей и позволяющих устанавливать динамические цены. С другой стороны, пользователи могут получить доступ к персонализированным рекомендациям, которые помогут им перейти на более энергоэффективные устройства и сэкономить еще больше.

Если взглянуть на эту тему в более широком контексте, переход на интеллектуальные счетчики позволит отрасли шагнуть в будущее. Лучшее понимание моделей поведения пользователей позволит поставщикам энергии разрабатывать лучшие, более дешевые и современные решения, которые будут обслуживать потребителей лучше, чем когда-либо прежде. Ожидается, что эта технология откроет новые возможности для динамических тарифов, более разумного дома и более устойчивого образа жизни.

Умные счетчики электроэнергии: что это такое

Интеллектуальные счетчики электроэнергии автоматически снимают показания и передают полученную информацию в специальные платежные системы. Это очень удобно, ведь позволяет сохранить самое ценное – время. И это еще не все. Данные приборы дают возможность сделать процесс начисления платы за полученные коммунальные услуги более прозрачным.

В отличие от старого счетчика счетчик удаленного считывания постоянно должен быть подключен к сети

Кроме того, автоматическое снятие показаний счетчика предотвращает ошибки или намеренную подачу ложной информации об использованных ресурсах. Благодаря этому и происходит экономия. С умными счетчиками пользователи будут платить лишь за то количество электроэнергии, которое действительно было израсходовано, даже если показания были поданы не вовремя. Приборы часто размещены за плиткой, под раковиной или ниже уровня глаз, поэтому возможность просмотра данных с устройства с помощью компьютера или мобильного телефона особо приятна.

Современные умные счетчики света определяют данные более точно и детально. Снятие показателей происходит удаленно с помощью специального устройства, которое и отвечает за отправку информации в обслуживающие компании. Кроме того, большое преимущество таких приборов заключается в том, что они способны определять, когда в их работу вмешались, а также сообщать о поломке или ошибке.

Сколько стоит умный счетчик, зависит от определенного набора функций и в среднем варьируется от 3000 до 12000 рублей. Согласно закону об установке умных счетчиков электроэнергии обычному населению не нужно менять устройства самостоятельно в обязательном порядке. Замена будет осуществляться обслуживающими компаниями после выхода прибора из строя или с наступлением даты проверки.

Раз в сутки счетчик передает данные о потребленных объемах электричества сетевому предприятию

Полезный совет!Установить новое устройство вместо сломанного счетчика сетевая компания должна на протяжении 3-6 месяцев. Если этого не сделать вовремя, то платежи за использованную электроэнергию будут начисляться согласно среднему расходу.

Законодательство об умных счетчиках учета электроэнергии

19 декабря 2018 года в Госдуме в третьем чтении приняли закон об «умных счетчиках», который предусматривает стремительное развитие в России интеллектуальных систем учета электроэнергии. Законопроект постоянно усовершенствуется в виде поправок.

Текст закона об умных счетчиках электроэнергии гласит о том, что, начиная с 1 июля 2020 года, по мере выхода из строя старых счетчиков на электроэнергию они будут заменяться интеллектуальными учетными приборами. Согласно законодательству РФ обычные счетчики для учета электроэнергии должны устанавливать сами потребители.

Потребитель не несет ответственности за покупку, установку и содержание умного счетчика

В обязательном порядке интеллектуальные приборы будут вводиться в эксплуатацию с 2021 года. Их монтаж, замена, настройка, проверка – работа поставщиков и сетевых компаний. Самостоятельной заменой обычных счетчиков на интеллектуальные приборы придется заниматься лишь только крупным компаниям и предприятиям.

Потребитель не несет ответственности за покупку, установку и дальнейшее содержание счетчика. Только в том случае потребитель обязан следить за целостностью прибора, если учетное устройство размещено внутри помещения или в пределах собственного земельного участка.

Выполнение всех положений закона позволит улучшить качество поставляемой энергии, повысить надежность поставок и увеличить экономию электроэнергии

Закон об умных счетчиках учета электроэнергии: несколько интересных моментов

Стоимость умных приборов очень высокая. Откуда же финансы на их массовую закупку? Закон гласит, что эти затраты сбытовые организации включат в тариф. Предприниматели и предприятия будут оснащены приборами за счет будущей экономии, которая предполагается после запуска системы. Относительно того, какие именно счетчики энергии будут использоваться, окончательного решения нет. Скорее всего, это будут устройства отечественного производства.

Статья по теме:

Цена умного счетчика составляет около 12 тысяч рублей. Точная стоимость пока неизвестна, так как Министерство еще не определилось в наборе требований к прибору. Кроме того, некоторые модели уже установленных простых счетчиков можно усовершенствовать с помощью специальных контроллеров.

Закон об умных счетчиках электроэнергии предусматривает меры наказания, применяемые к злостным должникам, – дистанционное отключение от сети. В законе имеет место следующая норма: если с первого дня 2023 года не была произведена замена устройства на новый интеллектуальный прибор, то с гарантирующего поставщика взыскивается штраф. В том случае, если сбытовая организация не устранила замечания, абонент вовсе освобождается от уплаты за потребленную электроэнергию. Эта норма предусмотрена с целью стимуляции к установке интеллектуальных счетчиков электрической энергии.

Умный счетчик стоит около 12-15 тысяч рублей

Существует мнение, что данный закон является началом высококачественного учета, который повысит дисциплину оплаты в крупных предприятиях, а для обычных граждан сократит затраты.

Особенности электросчётчика с дистанционным снятием показаний

Это новый подход к контролю потребления электроэнергии, который связан с невмешательством человека. Прибор укомплектован специальной программой считывания, которая расположена удалённо. Это удобно для всех: для потребителей, которые теперь не задумываются над тем, когда сдавать отчёты, куда их нести для контроля. Потому что снятие и передача показаний расхода электричества передаются в автоматическом режиме.

Для энергосбытовой организации это также большой плюс. Нет необходимости ходить по домам и квартирам с целью контроля, а правильно ли потребители передали данные, сходятся ли они с показаниями, которые снимают контролёры. Но самое главное для организаций, поставляющих электрический ток, − это возможность планировать расходы по электроэнергии, а значит, можно наладить работу сетей так, чтобы их эффективность стала выше. А это и для потребителей хорошо, и для энергоснабжающих организаций. При этом эффективно будет работать вся система: от выработки электричества до потребления.

Возможность отслеживать работу счётчика через смартфон

Необходимо отметить, что счётчики электроэнергии с передачей данных от обычных отличаются тем, что они являются многотарифными. При этом сам прибор каждые 15 секунд на своём табло показывает, сколько на данный момент после снятия последних данных было израсходовано электричества по ночному тарифу, дневному и общий показатель потребления. Это удобно в плане возникших спорных вопросов, хотя, как показывает практика, таких обычно после установки приборов этого типа не возникает.

Так как же начисляются деньги за свет?

При расчетах объемов потребления электроэнергии ОАО «Северэлектро» руководствуется «Временной инструкцией по применению тарифов на электрическую и тепловую энергию».

Расчет ежемесячных объемов потребления электроэнергии по социальной норме производится исходя из среднесуточного потребления абонента, которое составляет 23.0137 кВт∙ч:

700 кВт∙ч * 12 мес. = 8 400 кВт∙ч/365 дней = 23.0137 кВт∙ч

В зависимости от графика снятия показаний прибора учета у конкретного абонента расчетный период может быть больше или меньше календарного месяца.

К примеру, умножив среднесуточное потребление абонента в объеме 23.0137 кВт∙ч на 27 дней (расчетный период конкретного абонента), получается социально гарантированный объем электроэнергии на указанный расчетный период. Этот объем будет рассчитан по тарифу 0,7 сома:

23.0137 кВт∙ч * 27 дней = 621.37 кВт∙ч

При потреблении 700 кВт∙ч/месяц и более всего по социальной норме в течение года абоненту по тарифу 0,7 сома будет рассчитана электроэнергия в объеме 8 400 кВт∙ч.

«Сумму оплаты за потребленную электроэнергию можно рассчитать на сайте ОАО «Северэлектро» — www. severelectro.kg, там есть онлайн-сервис — «Калькулятор», — рассказали в компании.

Законодательные нормы

Требование энергетической компании перенести прибор на опору электропередач незаконно. Если представитель компании будет настаивать на выносе, потребитель имеет право ссылаться на следующие нормы законодательства, требований по технике безопасности:

В Правила устройства электроустановок (п.1.5.27) указывается, где должен находиться электросчетчик. Он должен быть установлен в месте, пригодном для технического обслуживания. В этом месте должен быть крайне низкий показатель влажности, температура в зимнее время — не ниже 0 градусов. Обеспечить в холодный сезон такие условия эксплуатации прибора учета на улице невозможно.
Также в ПУЭ дается норма размещения электросчетчика относительно расстояния от земли. Оптимальное расположение на высоте 0,4 — 1,7 м.
Тот же п.1.5.27 Правил устройства электроустановок говорит о том, что собственник счетчика должен следить за его сохранностью, он ответственен за прибор. Но садовод, который не всегда находится на участке, не может гарантировать безопасность устройства, расположенного за пределами участка.

Таким образом, монтаж прибора на большей высоте на столбе нарушает положения основного сборника нормативов по электроустановкам. И показатели снимать с счетчика, установленного выше, чем 1,7 м от земли, не только не удобно, но и опасно. Если на улице прибор будет висеть низко, он будет быстро поврежден.

Понятно желание поставщиков электроэнергии обойти такие требования нормативов, законодательства, чтобы получить дополнительную прибыль.Немаленькая на установку счетчиков на столбы цена позволит собрать определенную сумму. К тому же контролерам проще снимать показатели с приборов, если они расположены на уличных столбах. Не нужно заходить на каждый участок, ждать появления садовода на территории товарищества. Показатели электросчетчиков при таком их расположении всегда под рукой.

Поэтому энергетические компании будут настаивать на таком месте установки. Что делать в таком случае членам СНТ?

Вопросы и ответы

В связи с обязательной установкой умных счетчиков электроэнергии, у потребителей возникает множество вопросов относительно законодательных нюансов выбора и эксплуатации. Чтобы избежать проблем и трудностей в дальнейшем, следует заранее выяснить все, что требуется знать о данных приборах.

В чем заключается цель и задачи установки умных счетчиков?

В некоторых регионах страны потери электрической энергии достигают 40%. Из-за этого представители энергетической сферы недополучают огромные денежные суммы. Вследствие этого все потери закладываются в тариф и, таким образом, вынуждены ежемесячно покрываться за счет плательщиков. Использование интеллектуальных приборов гарантирует точный учет и начисление оплаты исключительно за реально потребленные ресурсы.

Существует ли разница между интеллектуальными счетчиками для многоквартирных и частных домов?

В домах, располагающихся в частном секторе, следует применять специально разработанные учетные приборы с расщепленной архитектурой, известные как сплит-счетчики. Измерительный блок конструкции данного типа может быть установлен в распределительном щитке или на столбе. А в распоряжении хозяев дома находится индикаторное устройство. С его помощью они получают возможность самостоятельно следить за показаниями пробора учета.

Какие отечественные компании занимаются производством умных счетчиков?

В России существует большое количество производителей интеллектуальных приборов учета электроэнергии:

АО «Концерн Энергомера», (http://www.energomera.ru/);
ООО «Современные радио технологии» («СРТ»), (https://srt-lpwan.ru/);
АО «Радио и микроэлектроника», (https://www.ao-rim.ru/);
АО «ННПО им. М.В. Фрунзе», (https://www.nzif.ru/);
ПАО «НПО «Алмаз», (https://lemz.ru/);
ООО «ТехноЭнерго», (https://te-nn.ru/);
Ставропольский радиозавод «Сигнал», (http://www.signalrp.ru/);
ООО «Эльстер Метроника», (https://www.izmerenie.ru/);
ООО «Петербургский завод измерительных приборов», (https://spbzip.ru/) ;
ОАО «Каскад», (http://oaokaskad.ru/) ;
ООО «Энергоучет», (http://energouchet.spb.ru/);
АО «ИскраУралТЕЛ», (https://www.iskrauraltel.ru/);
АО «Сибирские приборы и системы», (http://www.sibpribor.ru/).

Продукция всех перечисленных производителей в полной мере соответствует требованиям, которые предъявляет ПАО «Россеть».

Каким образом умный счетчик повлияет на уменьшение счетов за электроэнергию?

Одна из функций данного прибора — разделение суток на несколько частей. Для каждой из них устанавливается индивидуальный тариф. Следовательно, потребители смогут следить, в какое время электроэнергия предоставляется дешевле, чтобы использовать бытовые приборы именно в этот период.

Какую ответственность несет потребитель при установке данного устройства?

Следить за целостностью интеллектуального прибора учета потребитель обязан только в том случае, если он находится внутри собственного помещения или в пределах земельного участка. В других ситуациях ответственность за приобретение, установку и последующее содержание счетчика на потребителя не распространяется. С 2021 года все работы, связанные с монтажом, заменой, настройкой и проверкой устройств, должны производиться исключительно компаниями-поставщиками электроэнергии.

Какова стоимость умного счетчика?

Если ли преимущества у счетчика с пультом перед обычным умным счетчиком?

Единственным преимуществом является дистанционный пульт, который в целях экономии энергии отключает оборудование. В остальном конструкционные особенности обоих приборов одинаковы.

Интеллектуальные счетчики являются обязательными к установке с 2021 года. Эти устройства обеспечивают дистанционную передачу данных с максимальной точностью, а также позволяют экономить энергоресурсы.

Классификация счётчиков электрической энергии

В основе классификации приборов учета электрической энергии заложено несколько принципов, по которым они подразделяются.

По количеству применяемых тарифов:

однотарифные – счётчики показаний энергии без учета временных промежутков;
двухтарифные – используются для учета показаний энергии в двух временных промежутках (например, в дневное и ночное время), при этом запись потребления производится самостоятельно в отдельные строки;
многотарифные – электросчетчик работает по тому же принципу, что и предыдущий, но временных интервалов может быть не менее трёх.

По принципу включения в электрические сети:

прямого включения – подсоединяются в сеть без измерительных трансформаторов. Такие счетчики пригодны для сетей 0,4/0,23 кВ при токе до 100 А.;
трансформаторного включения – нужны для подключения с установленными коэффициентами трансформации.

По типу подключения к сети:

однофазные – устанавливается в двухпроводных сетях, при стандартном напряжении 220 В;
трехфазные – в трех или четырехпроводных сетях с напряжением в 380 В.

Интеллектуальные счетчики на свет: разновидности контроллеров и механизм передачи данных

Передача данных контроллером происходит с помощью проводных и беспроводных технологий, а также комбинированным методом. Наиболее современный, простой и недорогой способ передачи данных – беспроводной контроллер. Процесс осуществляется с использованием одной из следующих технологий:

GPRS – подключение выполняется через обычную сим-карту, которую необходимо постоянно пополнять, как и мобильную. В данном случае информация на сервер передается посредством общедоступной сотовой сети

Выбрав данную технологию, очень важно учитывать качество связи того или иного оператора сети, ведь даже сейчас есть такие места, где ни одна мобильная сеть недоступна.
LPWAN – технология очень похожая с GPRS, но менее энергозатратная. Для передачи данных с помощью этой технологии поставщики в районе ставят свою специальную вышку, которая предназначена для связи контроллеров с сервером, что не очень удобно и довольно дорого

Кроме того, обычно такая технология применяется для целого дома, а значит, выбора у потребителя не будет.
Wi-Fi – данная технология объединяет в себе достоинства двух предыдущих. Благодаря низкому энергопотреблению контроллеры спокойно могут работать от батареек. Технология дешева, удобна и надежна.

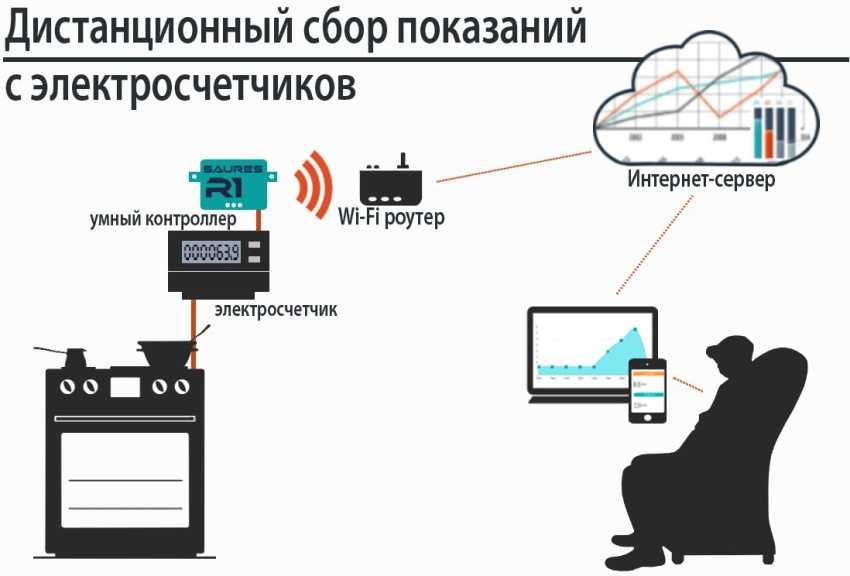

Принцип дистанционного сбора показаний со счетчика электричества

Выбор умного счетчика – это в первую очередь выбор способа работы контроллера. В том случае, если планируется застройка квартала многоэтажками, автоматизация сельскохозяйственного или промышленного предприятия, то лучше подойдет LPWAN-технология. GPRS-контроллеры рекомендуются для домов, находящихся вдали от современных технологий. Людям, которые большую часть жизни проводят в сети, лучше выбрать контроллеры Wi-Fi.
