Как уложить дренажную трубу своими руками

Последовательность монтажа водоотводящей сети

Работы по установке дренажной системы выполняются в следующем порядке:

• Участок размечается, определяются местоположения водоотводящих каналов.
• Выкапываются траншеи для труб прямоугольной либо трапециевидной формы. Их ширина должна быть на 0,4 м больше диаметра трубопровода. Удаленность траншей зависит от типа почвы.
• Дно траншей уплотняется.
• Вниз укладывается прослойки из песка и щебня. Толщина слоев должна быть не менее 0,2 м. Для систем, где применяют трубы без фильтров, необходима прокладка фильтрующего геотекстиля на щебневую подушку.
• Производится нарезка труб на нужную длину и их укладка в траншеи с использованием соединительных фитингов. Частично перфорированные трубы укладываются отверстиями вниз.
• Трубы оборачиваются геотекстилем, который фиксируется шнуром.

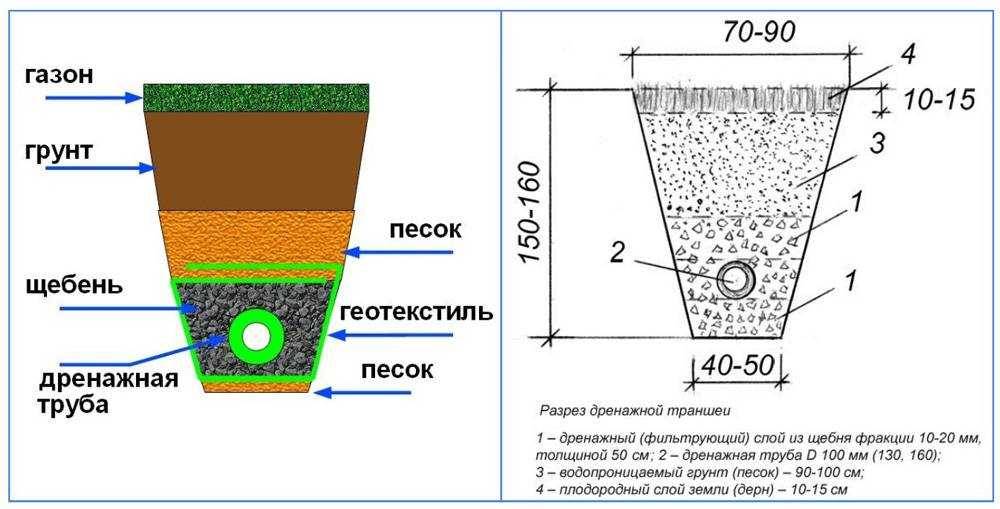

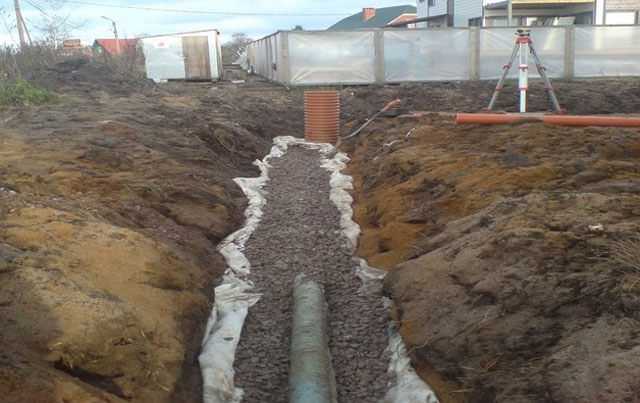

Укладка дренажных труб в траншею

• Концы трубопровода выводятся к смотровым колодцам, которые позволят использовать собранную воду для технических нужд или распределять ее назад в почву.
• Поверх проложенных каналов производят засыпку щебнем и песком, толщина слоев не менее 0,2 м.
• Канавы полностью засыпаются грунтом.

При верном выборе материалов и качественном монтаже срок службы собранной системы составит до 50 лет.

Более сложная структура въезда через дренаж с подпорными простенками

Вот схема того, как обустроить не только долговечный, но и более эстетичный проезд на участок:

1. Когда укладка трубы в канаву на заезд будет закончена, по очереди с обеих его сторон монтируется опалубка для оголовка из бетона.
2. Затем крайне желательно упрочнить опорные простенки сварным арматурным каркасом.
3. После этого в опалубку укладывается бетонный раствор высокой марки — М-400 либо М-500.
4. Бетон должен сохнуть не меньше 3-4 дней. Затем опалубку можно снимать.
5. Далее труба под заездом засыпается песком и щебнем (либо гравием). Оголовки не будут давать щебенке разъезжаться. Поэтому ее можно не накрывать геотекстилем. Каменную крошку лучше использовать гранитную, а не белую известковую.
6. После этого проезд можно будет облицевать стяжкой из бетона, дорожными плитами, тротуарной плиткой, брусчаткой, природным камнем и пр.

Как обустроить въезд на участок с уклоном

Может случиться так, что на вашем участке проезд на него будет не ровным, а с наклоном. При этом уклон бывает как положительным, так и отрицательным. Иными словами — наверх либо вниз от дорожного полотна.

Смотреть видео

В любом из случаев необходимо обеспечить достаточную сцепку дорожного полотна с колесами автотранспорта, чтобы обеспечить безопасность проезда. Полагать на волю случая такую ситуацию не надо.

Устройство въезда при уклоне вверх или вниз от дороги

Когда у рельефа земли перед участком есть небольшой угол наклона либо вы планируете сооружение подвального гаража, заезд лучше всего обустроить в форме пандуса. Небольшим считается наклон дороги (вверх либо вниз от участка) до 25 процентов. Иными словами — на каждый метр длины полотна высотный перепад составляет до 25 сантиметров. Перед автомобильной стоянкой наклон следует нивелировать до ровной горизонтальной плоскости.

Трубу для заезда на участок через канаву следует уложить грамотно. При существующем уклоне, необходимо осуществить следующие этапы строительства:

1. Сначала производятся земляные работы. Делается разметка, затем снимается верхний слой почвы в виде ступенек.
2. Боковины заезда усиливаются подпорными простенками. Под них сбивается опалубка, в которой сваривается каркас из арматуры. Потом в короб заливается бетонный раствор.
3. Когда наклон маленький и автомашину не надо опускать в подвал, кромки дороги можно ограничить бордюром из бетонных плит.
4. Затем на песчаную подушку укладывается труба для дренажной канавы для заезда.
5. Потом дренаж засыпается щебенкой слоем в 10-15 см. Подушку следует хорошо уплотнить.
6. Затем подъем либо спуск заливается бетонной стяжкой. Ее толщина должна составлять не меньше 10-12 см. Смесь следует замешивать достаточно плотной и вязкой, иначе она начнет сползать при схватывании.
7. Когда стяжка полностью высохнет, проезд можно облицевать тротуарной плиткой, брусчаткой либо природным камнем.

Прочие решения для безопасного проезда при неравномерном рельефе участка

Как вариацию безопасного проезда на участок можно рассматривать его обустройство по криволинейному пути (спирали). При этом протяженность пути увеличится, зато угол наклона уменьшится. Дорожное полотно при таком варианте можно пустить по окружности основного здания.

Это решение даст возможность обустроить парковку для нескольких автомашин. Единственное ограничение для сооружения подобного заезда — загородный участок должен быть достаточно большим.

Чтобы оградить проезд от обледенения, над ним можно поставить навес. Проще всего его соорудить из поликарбоната, прикрученного к металлическому каркасу из опор и ферм в виде арок. Как кровельный материал для навеса подходят и асбестоцементный шифер, металлочерепица, профилированный настил. В особенности такая защита будет полезна в том случае, если вы не будете сооружать гараж.

Заключение

Смотреть видео

Зная, как уложить трубу в канаву на заезд, вы сможете обустроить безопасный и эффективный дренаж участка. При этом можно использовать изделия из разных материалов. Все они обладают своими минусами и плюсами.

Колодец смотровой двухслойный гофрированный 315 мм 2 м

4000,00 P

Выбор дренажных труб

Перед началом установки дренажной системы особое внимание стоит уделить выбору труб для работы. Первое, что нужно учитывать, это использование в обустройстве системы водоотвода труб с перфорацией

Второе – это диаметр и наличие отверстий для оттока влаги и воздухообмена. И не менее важным моментом является материал, из которого изготовлены трубы.

В настоящее время на рынке стройматериалов представлены следующие виды труб:

• асбестоцементные;
• керамические;
• из полимерных материалов.

Наиболее популярными в обустройстве системы водоотвода являются именно полимерные дренажные трубы. Их преимущество перед другими видами заключаются в следующем.

• Продолжительный период эксплуатации – до 70 лет.
• Высокие показатели прочности.
• Устойчивость к процессам коррозии и воздействия агрессивной среды.
• Сниженные показатели веса, которые упрощают процесс транспортировки и монтажа.
• Способность к самоочищению, благодаря гладкой поверхности.
• Устойчивость к заиливанию.
• Соотношение цены и качества.
• Простота обслуживания. Благодаря геотекстильному фильтру, система не нуждается в промывке.

Диаметр дренажных труб:

• до 110 мм – для дренажной системы, отводящей небольшое количество воды;
• до 200 мм – для систем с высокой нагрузкой.

Для разветвленной системы дренажа понадобятся трубы и мелкого (для ответвлений) и крупного диаметра (для основной ветки системы).

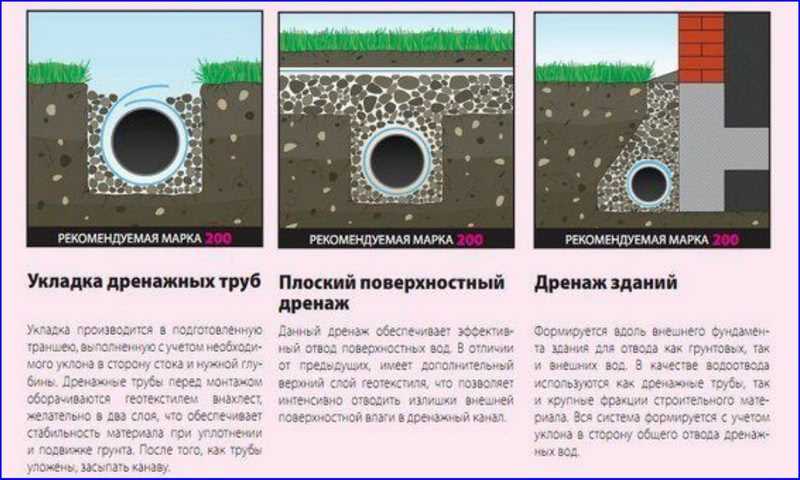

Виды дренажа

Открытый (поверхностный)

Самый простой способ дренажа, который не нуждается в глобальных трудозатратах. На участке роют водоотводные траншеи и оставляют их открытыми, т.е. не засыпают песком или гравием. Иногда прикрывают декоративными решетками, чтобы не засорять канавы крупным мусором. Открытые системы применяют для отвода поверхностной воды.

Закрытый (глубинный)

Система дренажа составлена из труб с многочисленными отверстиями, в которые поступает влага, и колодцев для сбора стекающей воды. Трубы располагают в подготовленных канавах, затем засыпают их гравием или песком. Через такие слои вода легко просачивается и проникает в трубы. Далее потоки воды уходят в оборудованный колодец или в сточную канаву. Такая система хорошо снижает уровень грунтовых вод. Иногда, вместо прокладки труб, канавки просто засыпают щебенкой.

Глубинный способ отвода воды подразделяется по конструктивному решению на несколько типов:

1. Лучевой – от центральной трубы по наклонной плоскости отводят узкие трубные лучи. Используют на участках с плотной застройкой и густыми посадками.
2. Пристенный – применяют для отвода воды от стен дома. Канаву роют на расстоянии не менее полутора метров и углубляют на 10 см ниже уровня подвального пола. В систему включают несколько колодцев и используют насосы для водоотведения с территории участка.
3. Кольцевой – сложный способ, потому что дренаж располагают на 30 см ниже уровня грунтовых вод, и трубы зарывают вокруг дома в форме кольца.

Бюджетным вариантом можно назвать точечный дренаж. Заглубленные дождеприемники устанавливают рядом с кровельными водостоками и прикрывают их решетками. Также водосборники оборудуют в углублениях на участке, где скапливается дождевая вода.

Колодец смотровой двухслойный гофрированный 315 мм 2 м

4000,00 P

Выбор дренажных труб

Перед началом установки дренажной системы особое внимание стоит уделить выбору труб для работы. Первое, что нужно учитывать, это использование в обустройстве системы водоотвода труб с перфорацией

Второе – это диаметр и наличие отверстий для оттока влаги и воздухообмена. И не менее важным моментом является материал, из которого изготовлены трубы.

В настоящее время на рынке стройматериалов представлены следующие виды труб:

• асбестоцементные;
• керамические;
• из полимерных материалов.

Наиболее популярными в обустройстве системы водоотвода являются именно полимерные дренажные трубы. Их преимущество перед другими видами заключаются в следующем.

• Продолжительный период эксплуатации – до 70 лет.
• Высокие показатели прочности.
• Устойчивость к процессам коррозии и воздействия агрессивной среды.
• Сниженные показатели веса, которые упрощают процесс транспортировки и монтажа.
• Способность к самоочищению, благодаря гладкой поверхности.
• Устойчивость к заиливанию.
• Соотношение цены и качества.
• Простота обслуживания. Благодаря геотекстильному фильтру, система не нуждается в промывке.

Диаметр дренажных труб:

• до 110 мм – для дренажной системы, отводящей небольшое количество воды;
• до 200 мм – для систем с высокой нагрузкой.

Для разветвленной системы дренажа понадобятся трубы и мелкого (для ответвлений) и крупного диаметра (для основной ветки системы).

Способы укрепления и советы мастеров

Для того чтобы траншея не размывалась при первом же сильном дожде, необходимо производить ее укрепление.

• Еще до начала работ по обустройству канавы необходимо обеспечить формирование специального песчано-гравийного слоя по краям траншеи, будет вполне достаточно 7-10 см, а по окончании всех работ можно обсадить ее края декоративными кустарниками и деревьями. В этом случае вся конструкция станет более привлекательной и стильной, а корневая система габаритных растений надежно укрепит стенки канавы.
• Довольно часто владельцы участков используют камень, чтобы отделать траншею для улучшения внешнего вида и укрепления канавы. Если выкладка произведена умело, то система водоотведения, даже самая неказистая, может преобразиться и стать «изюминкой» участка.

• Специалисты рекомендуют использовать георешетку, которая крепится к стенкам и дну траншеи при помощи особых костылей. Такой вариант оптимален для илистого грунта, в этом случае минимальная толщина насыпи на георешетку должна равняться 30 см.
• Еще один вариант укрепления стенок траншеи – это одерновка неподтопляемой насыпи при помощи крепления дернин специальными спицами из древесины. Дерн нарезают толщиной 5-10 см, причем добывать его лучше на суглинистых грунтах, условия которых схожи с условиями в местах проживания.

Дренажная канава – это эффективный способ осушения почвы, который не требует больших затрат сил, времени и средств, а при желании даже не самую презентабельную траншею можно превратить в стильный элемент ландшафтного дизайна.

О секретах создания дренажной канавы смотрите далее.

Переизбыток воды на участке приносит владельцу много проблем: нарушен нормальный рост растений, смывается верхний плодородный слой грунта, подвал или погреб весной или в период дождей постоянно подтапливается, фундамент постепенно разрушается. Предупредить эти неприятные явления можно, сделав эффективный дренаж.

Водоотводная канава представляет собой надежный и давно испытанный метод осушения участка. Благодаря такому несложному устройству, излишки воды будут отправляться в водосборники или природные водоемы.

Обустройство канав целесообразно на садовых участках в том случае, когда их владельцы не выполнили закрытую дренажную систему для водоотведения. Такие траншеи позволяют существенно понижать уровень грунтовых вод на болотистой местности и глинистых грунтах. Их несложно выполнить собственными силами, для этого не требуется особой квалификации и привлечения техники. Поэтому, вопрос, как сделать дренажную канаву не должен вызывать особых волнений — все вполне реально сделать своими руками или привлечь специалистов, которые справятся с такой задачей очень быстро.

Особенности системы отвода грунтовых вод

Установка дренажной системы оказывает положительное влияние на уровень влажности почвы и, как следствие, состояние растений на территории приусадебной территории. Отвод воды с участка позволяет решить следующие вопросы:

• наличие грибка и плесени;
• разрушение погребов и фундамента жилых зданий и хозяйственных построек;
• образование скоплений воды на дорожках и подъездных дорогах;
• уровень влажности почвы и загнивание корней растений.

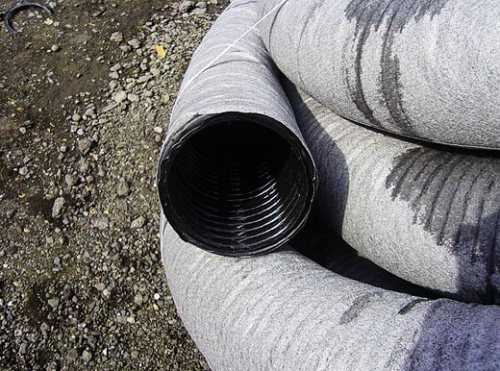

Дренажные трубы изготавливают из керамики, асбоцемента и пластика. Последний материал сегодня пользуется повышенным спросом благодаря значительным преимуществам. Перфорированные пластиковые изделия обладают следующими достоинствами:

• долговечностью, прочностью;
• простотой и высокой скоростью монтажа, очистки, замены;
• легким весом, упрощающим транспортировку, хранение и монтаж;
• для соединения элементов используют фитинги;
• доступная цена: погонный метр пластиковых труб стоит дешевле асбоцементного и керамического вариантов.

Для производства пластиковых изделий применяют полипропилен, поливинилхлорид и полиэтилен. ПВХ наиболее распространен благодаря доступной стоимости и хорошим техническим характеристикам. Дренажные изделия из пластика также различаются по степени жесткости, гибкости, количеству слоев, классам прочности, наличию фильтрующего обертывания. Трубы классифицируют по степени прочности: SN 2, 4, 6, 8, 16. Наиболее распространены варианты диаметром 50-200 мм, их используют при обустройстве участков загородных коттеджей.

Изучаем нормативы

Все строительные и монтажные работы должны проводиться согласно действующим нормативам, правилам и нормам. Такие требования указываются в ГОСТах и СНиП. Это же касается и укладки ливневой канализации. Тут действует СНиП 2.04.03-85, который носит название «Канализации. Наружные сооружения и сети».

В некоторых пунктах данного документа указывается рекомендуемая глубина заложения труб ливневки. Согласно им укладку стоит проводить:

• для труб с сечением до 500 мм не менее 30 см ниже уровня замерзания грунта;
• для труб с сечением более 500 мм – не менее 50 см.

Но все эти пункты, касающиеся глубины залегания, носят скорее рекомендательный характер. Их применение лежит на совести монтажников и строителей. Согласно СНиП укладку необходимо проводить, опираясь на опыт эксплуатации канализационных систем в каждом конкретном регионе. В целом минимальная глубина должна быть не менее 70 см от поверхности.

Применение труб в системах кондиционирования

Изделия имеют расширенное использование, они активно применяются в системах кондиционирования для вывода конденсата, образуемого на внутренних частях кондиционеров. Отвод влаги происходит в канализационную сеть либо на улицу. При этом соединение с канализацией позволяет получить полностью автономную систему.

В таких системах применяются пластиковые изделия, отличающиеся влагостойкостью, прочностью, высокой пропускной способностью. Поверхность их может быть гладкой либо гофрированной. Первые имеют невысокую стоимость, но требуют соединительные элементы на поворотах. Гофрированные трубы эластичнее и проще в сборке.

Обустройство закрытой системы

Прежде чем приступить к этой трудоемкой процедуре, необходимо подготовиться и приобрести сыпучие стройматериалы:

• Щебень средней/крупной фракции, который нужен для получения устойчивого слоя, препятствующего попаданию грязи и объемных фрагментов почвы в систему. А также этот материал защищает гофрированную трубу от повышенного давления слоя земли.
• Речной песок, создающий фильтрационную подушку.

Помимо сыпучих веществ, пригодятся:

• Дренажные трубы, формирующие саму систему водостока. В зависимости от замысловатости проекта, подбирается диаметр и число трубных изделий. В последнее время стали актуальны изделия ПВХ.
• Дренажные насосы, обеспечивающие механический водосток. Их применяют, когда участку нанесен серьезный урон вследствие подтопления подземными стоками.

Кольцевой дренаж – лучший способ водоотведения вокруг дома

Дренажные трубы кольцевого дренажа монтируются на расстоянии от 5 до 8 метров от здания.

Этот вид дренажа можно осуществить своими руками, без помощи специалистов, если заранее составить схему его укладки. Дренаж представляет собой замкнутую цепь, при этом понижение уровня воды происходит за счет всей системы осушки.

Характерен внешний вид этой системы дренирования – разветвленная сеть в виде корней дерева.

Если вода лишь слегка подтопляет участок или ее мало, то лучше применять пластовый дренаж. При этом работы ведутся без укладки труб; достаточно создать лишь два слоя: один из гравия, а второй – песчаный. Вместе они образуют пласт, хорошо пропускающий воду. Траншея должна иметь соответствующий уклон, на 1 м ее длины около 3 см.

Как сделать дренаж участка на глинистой почве своими руками

Технология строительства дренажной канавы на глинистой почве примерно такая же. Но предварительно нужно провести тест:

1. Вырыть яму глубиной 60 см.
2. Налить туда 6-7 ведер воды.
3. Через сутки посмотреть на результат.

Если влага впиталась в грунт полностью, можно сделать стандартную канаву открытого или закрытого типа либо просто засыпать щебень. Если влага не впиталась, значит, грунт глинистый, поэтому требуется более сложная система. В этом случае предпочтительно укладывать закрытую канаву на глубине не менее 150 см. Наряду с ними могут понадобиться и открытые канавы по периметру, которые следует сделать в последний момент.

Техническое обслуживание

Даже правильно смонтированная и хорошо функционирующая система водоотвода требует регулярного технического обслуживания. Осмотры дренажных и смотровых колодцев осуществляется один-два раза в год. Хозяев должен насторожить низкий уровень воды, который может свидетельствовать:

• о засорении дренов;
• о появлении течи в трубопроводе;
• о заиливании дренажного колодца.

С илом бороться легче всего. Для этого необходимо очистить дренажный сток с помощью фекального насоса с поплавковым механизмом отключения. Такой агрегат в автоматическом режиме справится с загрязнённой водой, содержащей крупные примеси.

Промывка дренов производится специальным оборудованием. Чтобы решить проблему с засорением системы, необходимо обратиться к специалистам.

Какие материалы потребуются для устройства дренажа?

Еще каких-то тридцать лет назад для прокладки дренажа использовались асбестоцементные или же керамические трубы. Перед тем как уложить их в канаву, в них просверливались многочисленные отверстия для проникновения воды.

Это было трудоемкой операцией, да к тому же, сделанные отверстия довольно часто забивались, что сильно снижало продолжительность службы системы.

Сегодня для устройства дренажа или устройства автономной канализации своими руками используют более подходящие и удобные в эксплуатации материалы. Это гофрированные трубы из пластика, ПВХ или полиэтилена, которые уже имеют необходимую перфорацию.

Благодаря такой конструкции, нагрузка насыпанного сверху грунта распределяется по трубе равномерно, что приводит к увеличению срока службы труб.

Правила обслуживания дренажной системы

Чтобы просвет трубы на забился отложениями, один раз в 3-4 года проводят очистку системы.

Способы устранения засоров:

• промывка садовым шлангом;
• продувание компрессором со сжатым воздухом;
• механическая очистка металлическим тросом с широкой насадкой;
• гидродинамическое воздействие на загрязнения с помощью пневматического оборудования.

Промывку труб проводят через ревизионные колодцы с двух сторон. Установки пескоулавливателей значительно сократят попадание нерастворимых частиц в каналы. Для прочистки глубоко расположенных трасс приглашают специальные службы.

Очистка системы от загрязнений

Вдоль подземных сооружений не рекомендуется сажать деревья на расстоянии 1,5-2 м. Корни при разрастании могут повредить линии, нарушить естественный отток воды.

Установка дренажной системы для отвода грунтовых вод.

Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется к приёмному коллектору канализации.

Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.

Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка.

Так, к примеру, грубой ошибкой является соединение с системой водосточных труб, отводящих дождевую воду с крыши. Большой поток дождевой воды может попасть в трубы отвода грунтовых вод и затопить их, тем самым заводнив осушаемый грунт. Именно поэтому следует строго следить за разделением систем отвода поверхностных и грунтовых вод.

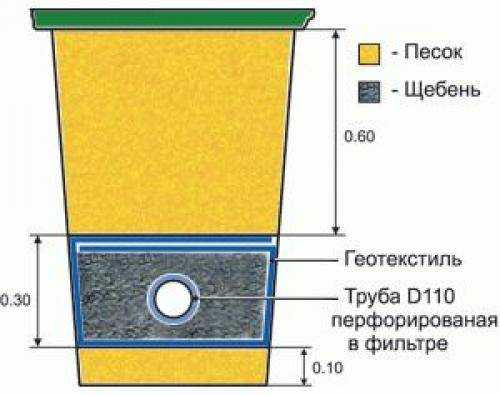

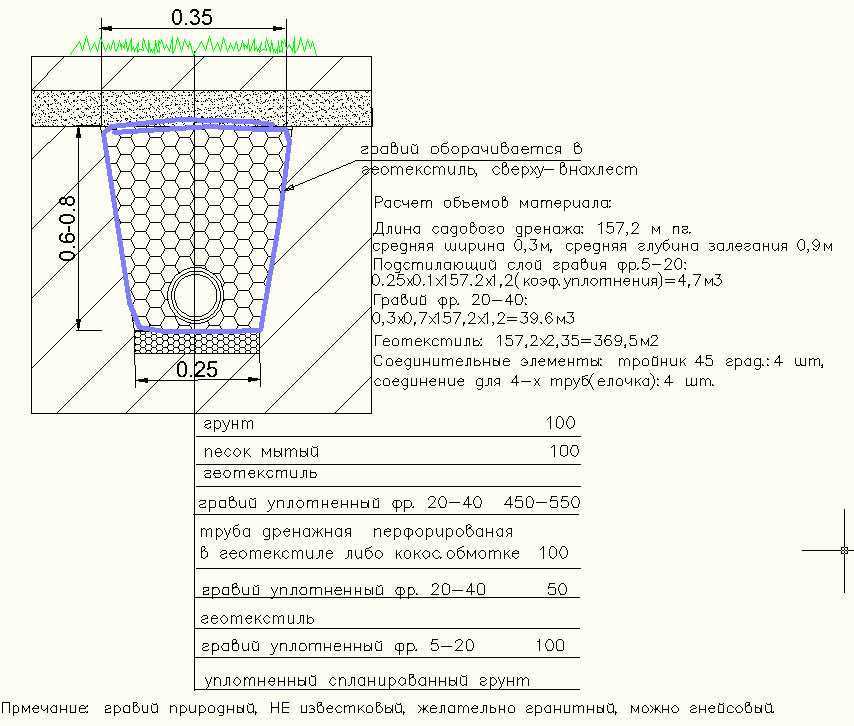

1. Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
2. Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
3. По составленной схеме производят разметку траншей с помощью колышков и верёвки.
4. Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
5. Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.
6. Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
7. Выполняют засыпку щебня слоем 7-10 см.
8. Укладывают дренажные перфорированные трубы отверстиями вниз.
9. Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
10. Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
11. Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
12. Выполняют обратную засыпку траншеи.

Видео устройства глубинного дренажа:

Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.

Чем меньше диаметр трубы тем больше оптимальный угол её наклона:

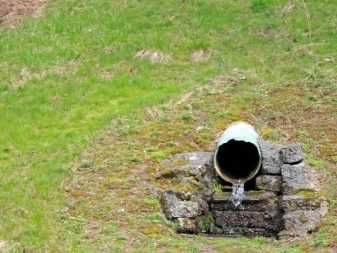

Отвод собранной воды осуществляется одним из трех вариантов:

• в дренажную трубу;
• на поверхность земли, с дальнейшим оттоком по естественному уклону;
• в канализационную систему

Отвод воды через дренажную трубу

В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:

1. На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
2. Дно траншеи засыпают песком.
3. На песок укладывают слой геотекстильной ткани.
4. Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
5. На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
6. К трубе с помощью переходников присоединяют трубы водоотведения.
7. Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
8. Производится обратная засыпку траншеи исходным грунтом.

Монтаж дренажной системы

Чтобы снизить риск подтопления грунтовыми, дождевыми или паводковыми водами, нужно знать, как правильно на своем участке уложить дренажную трубу. Для этого потребуются материалы:

• щебень, гравий, песок для подушки;
• геотекстиль для фильтрации стоков;
• фитинги для сборки системы;
• лопаты, тачки и другой инвентарь для производства работ.

Технология самостоятельной укладки дренажной трубы включает:

• Подготовку каналов. В период с наименьшим количеством осадков размечают трассу, применяя колышки и шнуры. Выкапывают траншеи нужной глубины ручным инструментом или с помощью строительных машин. Соблюдают уклон в сторону водосборника не менее 2 см на 1 м. Стенки должны быть вертикальными. К ним впоследствии крепится геотекстиль.
• Устройство уширений пол коллекторы в местах, соответствующих проекту. Их диаметр должен превышать размер канала на 20-30 см.
• Подсыпку дна траншеи песком слоем 15-20 см.
• Укладку геотекстиля и закрепление полотнищ на стенках котлована.

Монтаж трубы с укладкой геотекстиля

• Засыпку трассы щебнем толщиной 30 см. По оси устраивают углубление.
• Монтаж дренажной трубы. Стыкуют хомутами, муфтами, отводами, тройниками, крестовинами. Можно использовать канализационные фитинги соответствующего диаметра.
• Контроль отклонения дренирующей трубы с помощью натянутого шнура и строительного уровня.
• Обсыпку водовода щебнем.
• Укладку полотнищ геотекстиля внахлест поверх засыпки.
• Установку ревизионных колодцев делают в уширения, подключение к системе –муфтами, переходниками.
• Засыпку полости между коллектором и стенкой траншеи щебнем, керамзитом, пенопластом. Это убережет ревизию от промерзания.

Дренажную трубу выводят в сточную канаву, водоем, колодец. Траншею нужно засыпать песком или закопать. Если изделия уже содержат оболочку из фильтрационного материала, их укладывают на щебеночную подушку без геотекстильной подложки. Полипропиленовые профили соединяют сваркой, для ПВХ можно использовать клей.

Предпосылки для организации дренирования

Дренаж – дорогостоящая система, даже если не приходится оплачивать услуги специалистов, и владелец участка готов выполнить все работы самостоятельно. Поэтому следует разобраться, насколько она вообще нужна.

Необходимость в устройстве системы невозможно определить «на глазок», ведь близко к поверхности могут залегать грунтовые воды, что становится настоящей проблемой лишь во время паводков или сильных дождей.

Дренажная система предназначена для сбора и отвода грунтовой воды, скапливающейся в верхних слоях из-за низких фильтрационных качеств пород.

• Дренажная труба в гравийной засыпке

• Гофрированная дренажная труба

• Гравийная засыпка — составляющая дренажа

• Использование геотекстиля в дренажной системе

• Соблюдение уклона при устройстве дренажа

• Глубина прокладки дренажной системы

• Обозначение дренажной системы на участке

• Дренажная и канализационная труба в одной траншее

Многие участки расположены в низинах. Переувлажненная почва становится причиной гниения корней, что создает множество трудностей при уходе за огородом и садом. Растения нередко поражают грибковые заболевания, «съедает» плесень. Некоторые культуры не приживаются на влажном грунте, а урожай сгнивает на корню.

Плотные глинистые грунтовые породы плохо поглощают воду. Это приводит к частым затоплениям подземных частей зданий. Из-за высокой степени минерализации паводковые и атмосферные воды негативно влияют на строения: разрушают стройматериалы, провоцируют коррозию.

Даже качественная гидроизоляция не способна на 100% предотвратить подтопление подвалов, размывание массива фундаментов, цоколей. В результате постройки служат гораздо меньше, чем могли бы.

Строительство закрытого дренажа

Системы открытого дренажа предназначены для сбора и отвода дождевых, паводковых и талых вод, системы закрытого дренажа – для защиты подземных конструкций от грунтовой воды.

Определить, нужен ли дренаж на участке, можно по нескольким признакам:

• Рельеф местности. Участки, расположенные в низинах и на крутых склонах, нуждаются в системе водоотведения. В противном случае плодородные почвы могут быть размыты или затоплены во время дождей и паводков.
• Лужи. Равнинная местность удобна для строительства, но на ней могут появляться и подолгу оставаться лужи. Это явный признак, что вода плохо впитывается в грунт. По всей территории участка следует обустроить дренажную систему.
• Подгнивание корневой системы растений. Если на огородах, клумбах и газонах остается лишняя жидкость, растения выпревают и болеют.
• Влаголюбивые растения. Если на участке растет один или несколько видов влаголюбивых растений, это явно указывает на переувлажненность почвы.
• Затопление подвалов и погребов. Очевидный «симптом» необходимости прокладки дренажа – затопление фундаментов и подземных строительных конструкций.
• Гидрогеологические исследования и наблюдения. Если специалисты определили, что на участке высокий УГВ, или к подобным заключениям можно прийти во время земляных работ, следует позаботиться о дренаже грунта.

Правильная укладка дренажных труб на участке – единственный способ недорого и эффективно избавиться от избытка воды.

Если обратиться в специализированную фирму, система обойдется существенно дороже. Лучше разобраться в особенностях обустройства дренажа и все сделать самостоятельно.

Для сооружения дренажной системы своими руками потребуется перфорированная гофра или жесткая пластиковая труба с щелевидными или круглыми отверстиями, просверлить или прорезать которые можно своими руками. Нужна будет гравийная засыпка и геотекстиль.

Пластиковые изделия

Полимерная продукция для отвода грунтовых вод превосходит по качествам аналоги из других материалов. Ее плюсы:

• продолжительный срок эксплуатации;
• достаточный уровень прочности;
• стойкость к агрессивным химически средам;
• малая масса, благодаря этому трубы легко укладывать, процесс этот осуществляется быстро;
• благодаря гладкости внутренних стенок, на них не нарастают отложения, поэтому трубопровод долго не засоряется;
• использование геотекстиля при монтаже пресекает заиливание конструкции;
• закапывать систему можно своими силами, для этого не требуются особые навыки и спецтехника;
• стоит пластиковый дренаж недорого.

Производится продукция из трех видов полимера:

• поливинилхлорида (ПВХ);
• полиэтилена низкого давления (ПНД);
• полипропилена (ПП).

Наиболее востребованы дрены из ПВХ. Полимерные изделия могут быть:

• одно- и двухслойными;
• гибкими (поставляются в бухтах длиной до 50 метров);
• жесткими (их длина может составлять 6-12 метров);
• перфорированными (полностью или частично);
• обернутыми в фильтрующий материал.

Кроме этого пластиковая продукция для отвода воды делится на классы по прочности (кольцевой жесткости). Обозначаются они буквами SN и цифрами: 2, 4, 6, 8 и 16.
