Приспособление для заточки ножей своими руками – чертежи, разновидности

Чтобы кромка лезвия обрабатывалась равномерно, необходимо несколько условий:

Фиксация лезвия, одновременно надежная, и без излишней нагрузки. Металл не должен повредиться в тисках
Установка определенного угла для бруска. При перемещении вдоль кромки ножа, угол не должен меняться
Возможность устанавливать разные углы заточки. Вы можете обрабатывать различный инструмент, а некоторые виды ножей имеют ступенчатую структуру.

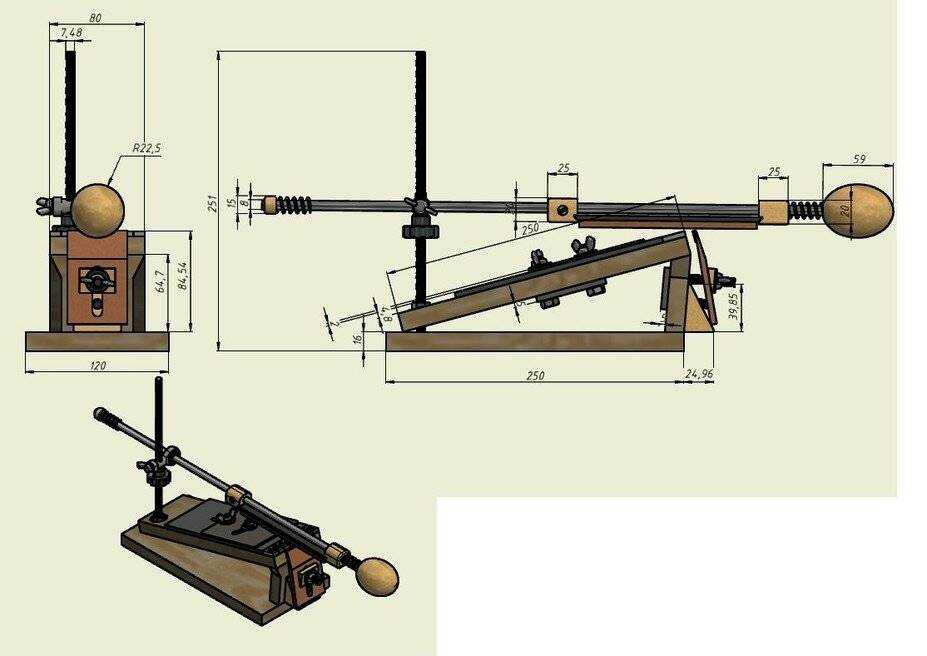

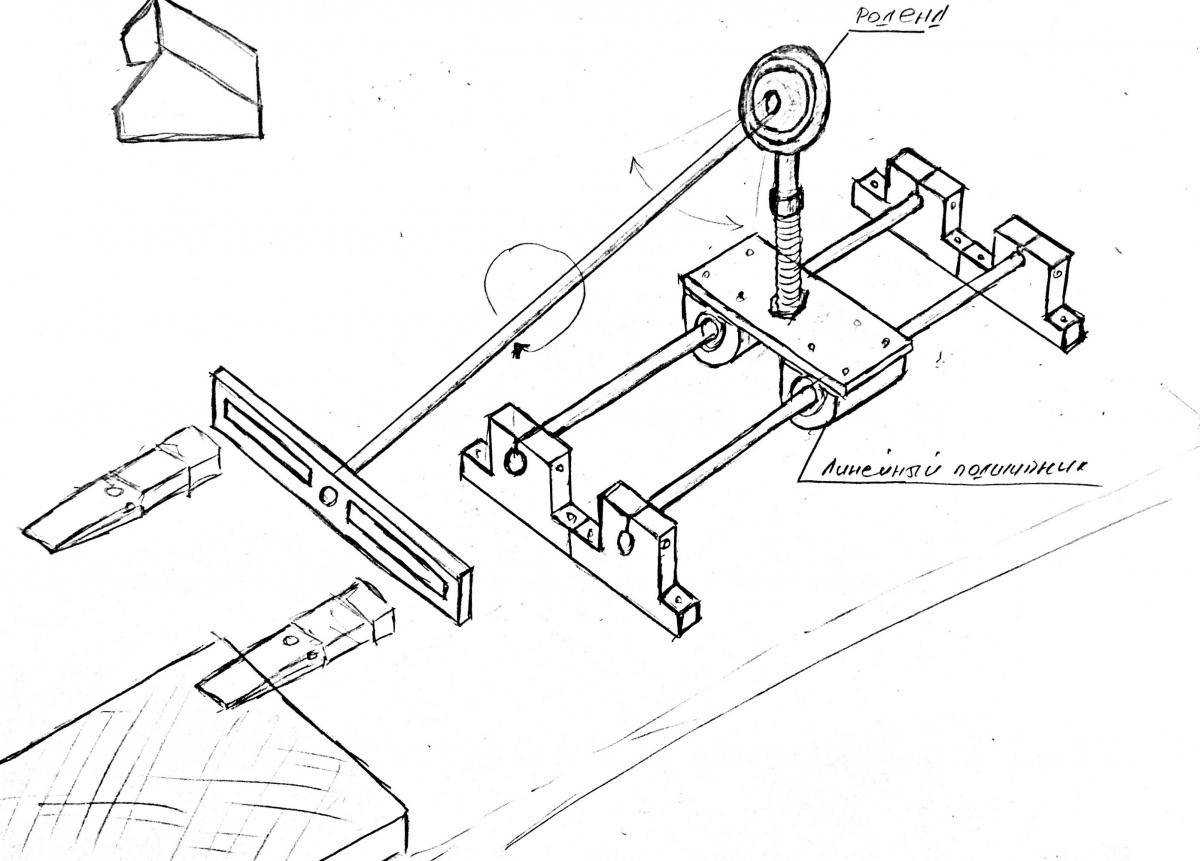

Устройство для линейной заточки бруском

Для изготовления понадобятся:

Фанера или ламинированная ДСП
Стальная шпилька с резьбой по всей длине, диаметр 6-8 мм
Брусок текстолита или эбонита. Можно заменить твердой древесиной – бук, дуб
Алюминиевая пластина 3-5 мм толщиной
Крепеж – болты, гайки (лучше барашковые)
Неодимовый магнит от старого компьютерного HDD.

Станина

Из фанеры собираем станину, опирающуюся на ножки под углом 15°-20°. В ту часть, которая ниже, закручиваем шпильку длиной 30-40 см. Для прочности можно резьбу закрепить клеем или герметиком.
Посредине рабочей поверхности закрепляем алюминиевую пластину. Предварительно в ней проделываем паз, по диаметру фиксирующего болта. Алюминий нужен чтобы не повредить стальное лезвие ножа.

Рычаг для крепления ножа

Изготавливаем рычаг для закрепления наждака. Он собирается из оставшейся части шпильки. Из двух текстолитовых брусков выпиливаем держатели бруска. С одной стороны упор зафиксирован гайкой.
Со стороны рукоятки удобнее сделать подпружиненный блок – для быстрой смены наждака.
В качестве основного элемента используем самодельные бруски – на алюминиевую пластину приклеиваем наждачную бумагу с разной зернистостью. Такие приспособления легко фиксируются в рычаге.
Особенностью конструкции является шарнир с двумя степенями свободы. Он собирается из двух одинаковых брусков текстолита. Один накручивается на вертикальную шпильку, и служит одновременно горизонтальной поворотной осью, и регулятором высоты опоры рычага (так устанавливается угол заточки).

Сборка всех элементов

Второй брусок, с горизонтальным отверстием под рычаг, прикручивается к первому. Так обеспечивается свободное перемещение рычага по вертикали.
Нож можно зажать при помощи пластины, или закрепить на неодимовом магните. При снятии первого слоя грубым наждаком, лезвие следует крепко зафиксировать.

Для доводки можно устанавливать лезвие на магнит и производить заточку с малым усилием. Подкову магнита следует утопить вровень со столешницей, и приклеить эпоксидным клеем.
Самодельное приспособление для заточки ножей готово. Выставляем необходимый угол атаки, и плавными движениями вдоль лезвия точим кромку.

Точилка для ножей своими руками — видео с пояснениями и примером изготовления

Чем же может быть вызвано такое значительное различие?

Дело в том, что угол заточки зависит от того, какие материалы предполагается резать лезвием. Чем меньше угол, тем мягче должны быть материалы и наоборот.

Дело в том, что лезвие с малым углом заточки не только будет легче резать, но и легче затупится. Именно поэтому нет и не может быть единого универсального угла заточки.

Обратите внимание!

Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Прочитав эту статью, вы не только узнаете как правильно заточить нож, чтобы он смог долго прослужить вам до очередной заточки, но и ответите себе на вопрос о том, как такую заточку облегчить.

Для облегчения правильной заточки ножей придумана масса различного инструмента от самых простых приспособлений до совсем экзотических, при беглом взгляде на которые не только непонятно как ими работать, но и трудно разобраться, что же это такое вообще.

Какими свойствами должна обладать точилка?

Итак, перед тем как своими руками делать приспособление для заточки ножей, надо продумать его конструкцию. А для этого необходимо ответить на вопрос: какими же свойствами должна обладать точилка для ножей:

Первое, любая приспособа для заточки ножей должна надёжно фиксировать нож не позволяя ему выпасть, но при этом не повреждая материал лезвия.

Второе, самодельная точилка для ножей должна обеспечивать удержание бруска под строго определённым углом, что необходимо для заточки всей режущей кромки с неизменным углом.

Третье, самое сложное и пожалуй самое важное, заточной станок для ножей, как сделанный своими руками, так и заводского изготовления должен позволять изменение угла установки заточного бруска, это нужно для обеспечения заточки различного инструмента и даже позволит производить заточку ступенчатых ножей

Обратите внимание!

Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)
Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления
Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

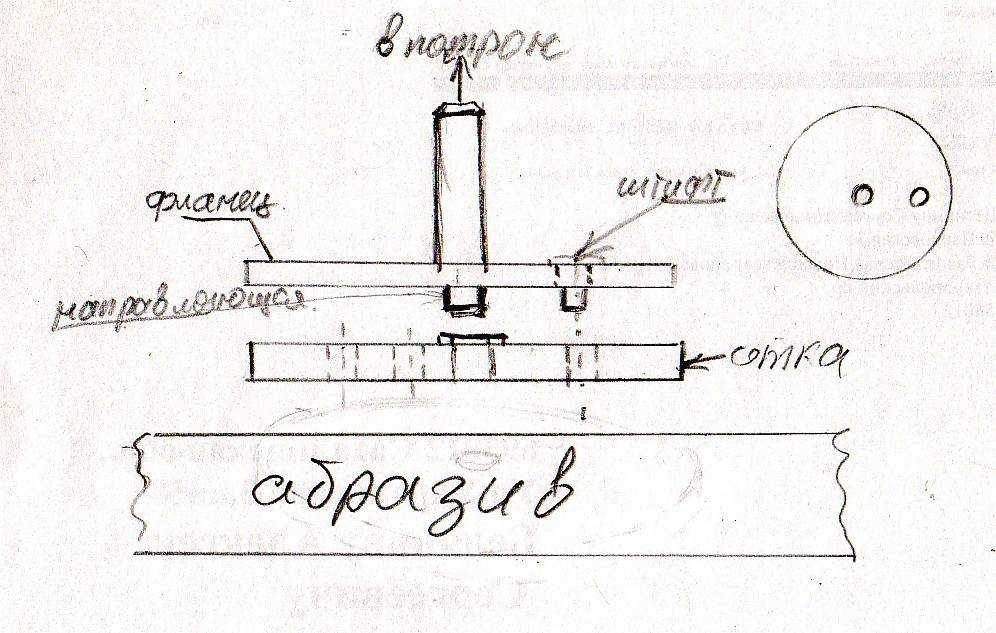

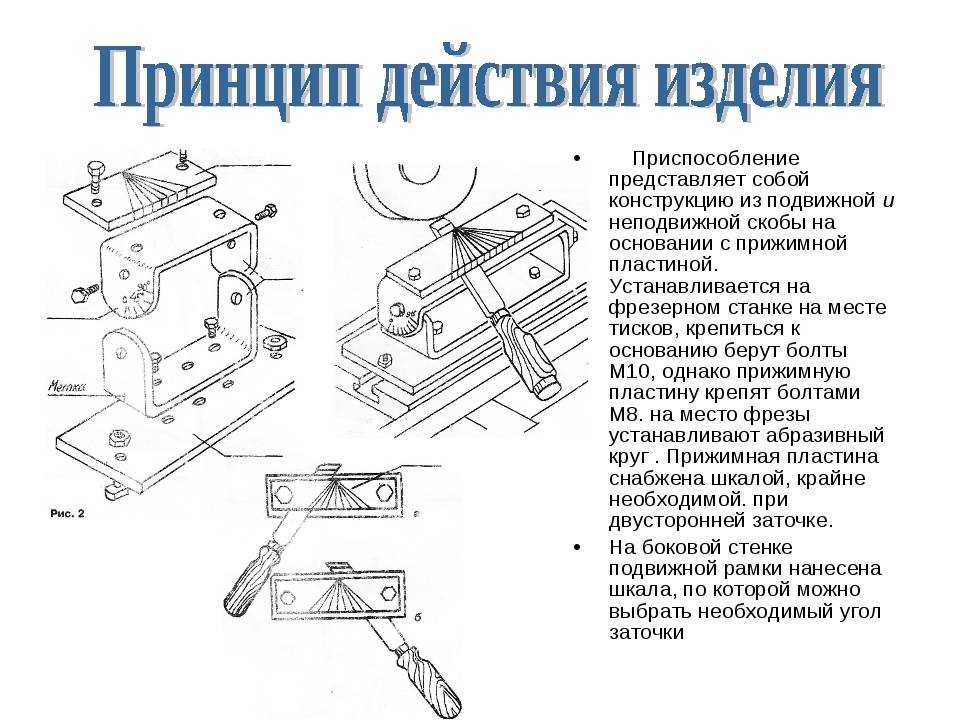

Простой самодельный станок

Самым распространённым вариантом станочной конструкции считаются 2 пары реек из дерева, которые скреплены между собой винтиками. Между такими деталями станочник устанавливает брусок.

Основная причина популярности использования ручного самодельного станка для заточки различных ножей — это его устойчивость. Во время работы станочная конструкция никак не движется по верстаку.

При фиксации брусочка слесарь пользуется опорными планками, которые находятся между деревянными элементами.

Однако подобный самодельный станок обладает такими недостатками:

Мастер выставляет лезвие к камню вручную. При продолжительной работе сложно уследить за углом заточки;

При изготовлении такой установки необходимо воспользоваться фиксирующим узлом. Станочная конструкция должна быть устойчивой, поэтому её нужно жёстко крепить на верстаке;

В процессе работы ослабевают стяжки и изменяется расположение брусочка.

Ещё одно преимущество подобной схемы-лёгкость изготовления. Такую станочную конструкцию чаще применяют при заточке ножиков для фуганка и для кухни.

Рейки из дерева могут быть различной толщины. При самостоятельном изготовлении простого заточного станка можно воспользоваться различными подручными компонентами.

При первичном изучении всех нюансов изготовления необходимо посмотреть тематические видео, в которых подробно описано, как сделать станок на дому.

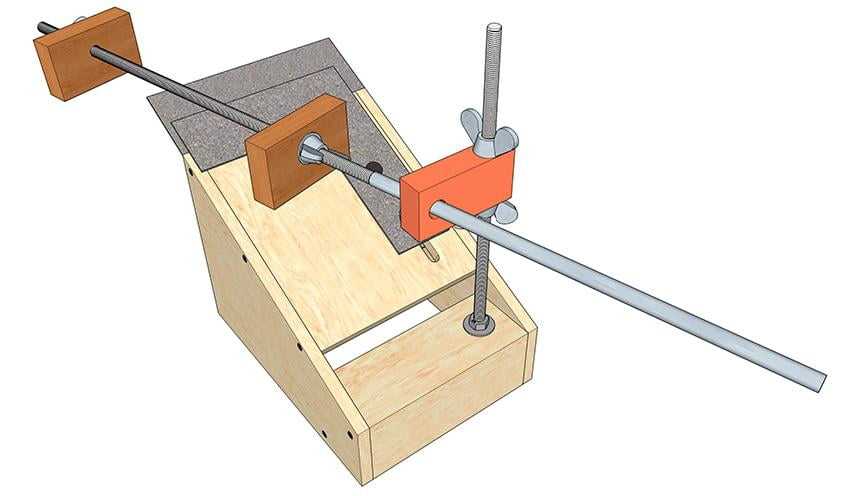

Использование сменных брусочков и изготовление каретки

При изготовлении точильной каретки станочник выполняет такие действия:

Сваривает 30 см резьбовые шпильки М10 с гладким прутом, толщина которого равна 10 мм;

Использует 2 твёрдых бруска 50х80 мм и толщина которого равна 20 мм. Во всех брусочках по центру и сверху отступает 20 мм от края, а потом делает щель шириной 10 мм;

Накручивает на штангу барашковую гайку, потом большую шайбу и 2 бруска, затем гайку и шайбу;

Между брусками зажимает прямоугольные заточные камни или изготавливает несколько сменных заточных брусочков.

В качестве брусочной основы станочник использует прямоугольную трубку из профиля или кусок карниза, ширина которого равна 50 мм;

Зашкуривает плоскую станочную часть и очищает её от жира, клеем «Супер Момент» склеивает полоски наждачки с зернистостью, достигающей 1200 грит.

Наждачка должна иметь основу из ткани, а на 1 из брусочков нужно приклеить полоску замши для нанесения на лезвия полировки.

Устройство подручника

При изготовлении устройства подручника выполняются такие действия:

Снимает с основы ровную наклонную часть, дорабатывает её и устанавливает на ней устройство фиксации, а также прижим используемого приспособления;

Отмеряет от края впереди 40 мм и по такой отметке с помощью применения садовой ножовки выпиливает паз, глубина которого равна 2 мм;

С помощью применения сапожного ножа с торца доски откалывает 2 верхних шпонированных слоя. В итоге получается выборка, в которую слесарь вставляет 2 мм стальную пластинку на одном уровне с общей поверхностью;

Подручник имеет в своём составе 2 планки из стали размерами 170х60 мм и 150х40 мм. Станочник соединяет их по большому торцу, который имеет равные краевые отступы, и делает 3 сквозных щели на 6 мм.

С помощью болтов стягивает планки по сделанным щелям. В подобной ситуации станочник оставляет шляпки болтиков со стороны большой верхней пластинки;

Далее, с помощью применения дуговой электросварки пропекает шляпки болтиков и приваривает их к пластинке;

Потом снимает металлические дефекты сварного шва в виде наплывов и шлифует пластинку до придания ей ровной поверхности;

Прикладывает маленькую ответную планку к краевой выборке, переносит щели сверлом и закрепляет подручник болтами.

Как эффективно и безопасно заточить любой нож?

Для того чтобы осуществить заточку ножей на точильном станке своими руками следует внимательно придерживаться следующих действий, а именно:

При затачивании ножа его нужно крепко взять за самый конец рукоятки.
Во время процесса угол между остриём и точилкой должен быть 25 градусов.
Совершайте плавные, волнообразные движения строго по дуге. Таким же способом нужно заточить и вторую половину ножа.
Не стоит прилагать слишком большие усилия, ведь это может привести к тому, что рука дернётся в самый неподходящий момент, и вы порежете руку.
Во время заточки ножа не подпускайте к себе близко детей и животных, чтобы избежать их травматизации.

Материал ножа

В первую очередь нужно знать, из какого материала сделан выбранный вами нож. От этого зависит, можно ли его заточить в домашних условиях и какой способ для этого наиболее подходит.

Углеродистая сталь. Ножи из такой стали довольно долго остаются острыми, их легко править, но ржавеют, покрываются пятнами и придают металлический привкус продуктам. Через какой-то срок на поверхности образуется налет, и окисление прекращается. Заточить этот материал до состояния бритвы практически невозможно. В принципе для него подходят любые средства, поскольку испортить его трудно. Он и так не особо хорош.
Нержавейка. Ножи из нержавеющей стали лишены недостатков предыдущего типа, но быстро тупятся. Они гораздо лучше в эксплуатации, а потому им рекомендована более бережная методика заточки: уж если точить их вручную, то бруском.
Высокоуглеродистая нержавеющая сталь объединяет плюсы первых двух разновидностей. Такие ножи не подвержены коррозии и долго не тупятся. Заточка камнем требует терпения, поскольку на нее уходит от 15 до 30 минут, зато нож сохраняется надолго. Правка алмазом займет не более пяти минут, зато и тупится прибор после нее быстрее.
Дамасская сталь – «элита” среди материалов. Ножи изготавливаются из металлических полос с разным содержанием углерода, благодаря чему получаются очень острым. Для них подходит ручная или алмазная шлифовка, как говорится, со знанием дела, Иначе есть вероятность безвозвратно испортить дорогостоящий экземпляр. Подойдут и некоторые виды механизмов, например, Lansky.
Керамика – такие ножи не тупятся очень долго, но уж если это случилось, то поправить дело самостоятельно не получится. Придется обращаться в мастерскую, где есть алмазный станок и строго соблюдается технология. Для них абсолютно недопустимы использование оселка или обычных точилок.

Самозатачивающиеся ножи – это только звучит очень круто. Так называют инструменты из качественных сплавов и особой технологии обработки режущей кромки: в ней чередуются твердые и мягкие участки. Мягкие зоны стираются при эксплуатации, образуя мелкие зубчики, которые и режут продукты.

Но они тоже тупятся, правда, происходит это значительно медленнее, чем у прочих. Есть еще один значительный минус: точить их нельзя, поскольку любая шлифовка убирает эту неоднородность твердости и лезвие становится очень мягким.

Как проверить остроту ножа?

Ни в коем случае нельзя проверять остроту режущей поверхности пальцем

При неосторожном движении на коже образуется порез, в который попадают частички металла. Такая рана заживает долго

Самый известный способ проверки – разрезать бумагу на весу, держа лист за уголок. Нож должен проходить легко, без надрывов.

Острое лезвие не дает бликов по длине. Их наличие говорит о том, что на лезвии остались тупые участки, и придется еще немного поработать.

Важно вовремя проводить обслуживание. Если этого не делать, лезвие быстро приходит в негодность и приходится покупать новый нож, который стоит недешево

Если самому справиться с задачей не удается или есть сомнения в собственных силах, лучше доверить это дело специалисту.

Так же мы нашли отличное видео на тему заточки ножей, оно прекрасно дополняет нашу статью:

Можно ли его наточить самостоятельно или надо куда-то нести?

У такого ножа можно чуть чуть подправлять одну сторону мелким брусочком. Когда зубцы совсем сточаться, этот нож превратится в обычный плоский нож. Если им резать только хлеб, овощи, фрукты, то точить его не придётся очень долго.

Заточка кухонных ножей – это целое искусство, требующее определенных знаний и усилий. Нарезка продуктов тупым ножом обычно больше похожа на средневековую пытку с грустным исходом, чем на приятный процесс кулинарного творчества. Поэтому, прежде чем приступать к приготовлению, убедитесь, что ножи, которые вы собираетесь использовать, хорошо заточены. А если не знаете, чем и как их правильно точить, то мы вам сейчас расскажем.

Для заточки есть несколько приспособлений: привычные оселки, электро точилки для ножей, точильные станки, новомодные японские камни. Но самым проверенным и надежным способом по-прежнему остается заточка обычным точильным камнем. Помните, что это процесс достаточно сложный, требует сноровки, поэтому о нем подробнее.

Для начала нужно правильно выбрать точильный камень. Они бывают натуральные и искусственные. Подходят для заточки и те и другие, но искусственные более универсальные. Не все знают, что перед использованием брусок нужно смазать маслом или намочить и оставить так минут на 15-20. Не будем углубляться в физику и химию, но эта процедура продлит жизнь точильному камню.

Переходим непосредственно к заточке:

Снимите необходимый слой стали более грубой стороной оселка. Оселок – это и есть точильный камень. Точите нож плавными движениями, немножко приподнимая рукоятку. Очень важен угол заточки: для профессиональных поварских это 25 градусов, а для обычных домашних подойдет 25–30 градусов. Угол заточки влияет на 2 фактора: остроту ножа и то, насколько долго он останется острым. Поэтому помните – чем меньше угол заточки, тем острее будет нож, чем угол больше — тем дольше он останется острым

Сильно давить на лезвие не стоит, но и гладить ножом точильный брусок тоже не следует — здесь очень важно найти баланс. Точите лезвие до тех пор, пока с обратной стороны режущей кромки не появится явно чувствующийся «заусенец»

Повторите процедуру с обратной стороной лезвия. Если все готово, переходим к стадии доводки. Можно воспользоваться несколькими инструментами – специальным кожаным ремнем, пастой ГОИ или другой абразивной пастой. Вполне подойдет керамическая кромка тарелки или кружки, если они шероховатые, или мусат – это такой стальной прут с продольными бороздками и рукояткой, обычно идет в наборах ножей. Нож заточен!

А проверить, справились ли вы с задачей, можно несколькими способами.

Во-первых, проверить на ощупь. Нужно аккуратно провести подушечкой большого пальца поперек лезвия, ни в коем случае не надавливать. Если край лезвия четко выражен – это значит, что вы все сделали правильно, а если край округлый – то лезвие так и осталось тупым. Тут главное быть предельно внимательным и осторожным, чтобы не порезаться. Можно проверить остроту на глаз – если лезвие на свете «бликует» – значит остались тупые участки. Но самый верный способ – это сразу применить на деле, например, порезать помидор.

Советуем всем купить точилку для ножей – вы очень быстро поймете, насколько хороший острый нож облегчает жизнь повара.

Изготовление камней для заточки

Современному мастеру не составит труда изготовить камни для заточки своими руками. Для этого понадобится:

деревянная плашка по размеру будущего точила;
эпоксидная смола;
картонный коробок по размеру бруска;
абразив;
защитные резиновые перчатки.

В качестве абразива можно использовать готовый порошок, либо можно подготовить абразив собственного производства, например, из старого бруска зелёного цвета ещё советского производства. Подобный брусок можно стереть в порошок и использовать его в дальнейшем в качестве абразива. Деревянную плашку требуется обработать с одной стороны наждачной бумагой и пилой сделать частые насечки. Эпоксидную смолу смешать с абразивной крошкой. Предварительно расположив брусок в склеенной по размеру бруска картонной коробочке, покрыть подготовленную поверхность деревянного бруска смесью эпоксидной смолы и абразива. После полного отверждения смолы брусок готов к использованию. Другим вариантом изготовления камней для заточки своими руками является создание точильного бруска из небольших прямоугольных стеклянных пластин толщиной около 5 мм. При помощи двусторонней клейкой ленты на поверхность стеклянной пластины наклеивается наждачная бумага. Точильный брусок готов к работе.

Почему так важен угол заточки

Угол режущего клина (расстояние между гранями лезвия) — важная характеристика любого ножа. Он задается при производстве, зависит от того, какую функцию выполняет режущий инструмент и варьируется от 55º (мачете) до 10º (скальпель).

для колки и резки твердых материалов — расщепления кости, рубки бамбука, раскалывания кокоса — нужен прочный резак с углом между гранями лезвий 45-55º;
ножи для отделения мяса от кости и разрезания волокон с жилами затачивают под углом 40º;
для лезвия, сходного по функционалу с топором (им можно колоть дрова, рубить мясо, резать солому), характерен угол 35-40º;
универсальные ножи (охотничьи или рыболова) точат под углом 30-35º;
для стандартных кухонных работ (порезать хлеб, овощи, сыр) подойдет угол 25-30º;
для резки филе инструмент затачивают под углом 10-15º;
для лезвия опасной бритвы и скальпеля предусмотрен угол в 8-12º.

Чтобы нож правильно работал и долго служил, важно заточить его под нужным углом. Источники
