Выбираем терморегулятор для ик-обогревателя

Виды терморегуляторов (термостатов) для масляного радиатора

Масляные радиаторы пользуются большим спросом, поэтому встретить их можно практически в каждом доме. И это неудивительно, ведь масляный обогреватель — компактный и очень удобный в использовании.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Однако несмотря на все его преимущества, есть в функционировании масляного радиатора один явный недостаток: высокие энергозатраты. Для того, чтобы электрической энергии потреблялось меньше, предназначен терморегулятор. Он осуществляет контроль за работой обогревателя, выключая нагретый до нужной температуры и включая, когда он остыл.

Термостат масляного радиатора KST401 16А/250В/70°C

Терморегулятор предназначен для автоматической регулировки температуры. Обогреватель без термостата неудобен в использовании, т.к. включение и выключение устройства, в зависимости от температуры в помещении, придется осуществлять вручную. Если вы хотите, чтобы помещение прогрелось за время вашего отсутствия, то ручным способом этого сделать не удастся. Тем более, что обогреватели, не оборудованные терморегуляторами, пожароопасны, если не выключать их на протяжении длительного времени.

Масляный радиатор Timberk TOR 21.1005 lux с термостатом

Существует 3 вида терморегуляторов для масляных радиаторов:

• механические;
• электромеханические;
• электронные.

Основное отличие заключается в устройстве термореле для масляного радиатора. Другими словами, способ, при помощи которого термодатчик фиксирует температуру и размыкает цепь, у каждого вида разный.

Рассмотрим характеристики каждого из видов.

Электронный терморегулятор базируется на трех основных составляющих:

• температурный датчик;
• микропроцессор, который обрабатывает и передает информацию;
• термореле.

Электронные регуляторы отличаются высокой точностью определения температуры в помещении, а также они просты в управлении.

Электромеханические терморегуляторы подразделяются на несколько групп:

1. В первую группу входят контакты и сдвоенная металлическая пластина. Когда устройство нагревается, пластина выгибается и размыкает группу контактов. Как итог — электричество прекращает подаваться к нагревательной пластине. Когда радиатор остывает, пластина возвращается в исходную точку и начинает функционировать в прежнем режиме.
2. Вторая группа — это приборы, оборудованные реле. Реле представлено цилиндрической трубой, в которой находится отзывчивое к нагреву вещество. Труба помещена в емкость с водой. Когда температура масляного обогревателя поднимается, вещество расширяется. Когда температура доходит до нужного уровня, расширенное вещество оказывает воздействие на электрическую цепь посредством привода. В итоге происходит замыкание или размыкание контактов и исключается перегрев прибора.

Механические терморегуляторы выглядят как обычная запорная арматура. Устройство сконструировано из баллона со штоком, в котором находится чувствительное вещество. При нагреве вещество расширяется, шток перекрывает поток теплоносителя в системе.

Виды и принцип действия терморегуляторов для ИК-обогревателя

Принцип действия инфракрасных обогревателей заключается в том, что они греют не воздух, а окружающие предметы. Те, в свою очередь, начинают испускать тепло, создавая в помещении теплую атмосферу. Благодаря такой схеме работы инфракрасные обогреватели характеризуются высокой эффективностью. Они обеспечивают быстрый прогрев и могут работать в помещениях любого типа. Это могут быть:

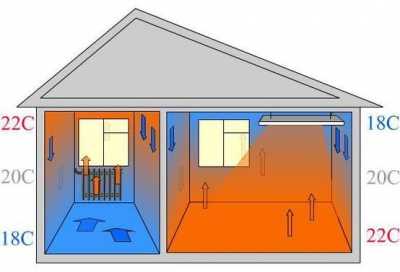

Главным отличием инфракрасного прибора является то, что он греет не воздух, а предметы вокруг себя.

• жилые помещения – кухни, комнаты, коридоры и многое другое;
• промышленные помещения – склады и производственные цеха;
• административные помещения – рабочие кабинеты и офисы;
• хозяйственные помещения – сараи, помещения для домашних животных и гаражи.

Также они применяются для обогрева открытых площадок – это территории у бассейна, детские и спортивные площадки, террасы, веранды и многое другое.

Используя инфракрасные обогреватели для обогрева помещений, необходимо обеспечить контроль за температурой. В противном случае можно потратить электроэнергию впустую, создав в комнате самый настоящий Ташкент. Простые переносные нагреватели, подключаемые к розетке, оснащаются самыми простыми терморегуляторами или не менее простыми ступенчатыми регуляторами мощности – в этом случае за температурой приходится следить самостоятельно.

Что касается настенных и потолочных инфракрасных нагревателей, то они чаще всего представляют собой отдельные греющие модули без каких-либо элементов управления – наподобие обычного светильника, который подключается к сети через регулятор или выключатель. Для того чтобы обеспечить температурный контроль, необходимо приобрести отдельный терморегулятор. После этого останется выполнить подключение прибора к инфракрасному обогревателю – это не сложнее, чем смонтировать светильник с выключателем.

Существуют два вида терморегуляторов для инфракрасных обогревателей:

Простые механические устройства надежны в работе, но не отличаются высокой точностью.

• механические терморегуляторы;
• электронные терморегуляторы.

Главным преимуществом механических терморегуляторов является их предельная простота. В их конструкции предусмотрен простейший биметаллический элемент, реагирующий на изменение температуры окружающей среды. Как только температура поднимается до заданного значения, электрический контакт размыкается, прекращая работу нагревательного элемента в инфракрасном обогревателе. Фиксируя падение температуры, датчик замыкает контакты, возобновляя питание нагревательного элемента.

Принцип действия механического терморегулятора для ИК-обогревателя чрезвычайно прост. Только вот точности от него ждать не приходится – расхождение может составить несколько градусов. Чаще всего градуировка в градусах здесь отсутствует, а температура выставляется приблизительно, с ориентировкой на шкалу с цифрами от 0 до 9. Из-за этого страдает энергопотребление, в результате чего растут цифры в счетах за свет.

Электронные терморегуляторы для ИК-обогревателей отличаются более высокой точностью – они способны поддерживать заданную температуру с точностью до 0,5-1 градуса. Это уже более приемлемый показатель. Кроме поддержки температуры, электронные такие приборы умеют:

• работать по расписанию;
• работать по заданной программе;
• работать в составе охранных систем;
• управляться по GSM-каналу;
• работать в режиме «Антизамерзание».

Регулятор температуры, вставляемый в розетку, прост в установке и замене.

Электронные терморегуляторы могут быть простыми и сложными, иметь массу настроек или не иметь их вовсе. Отдельные модели оснащаются модулями дистанционного управления и сенсорными экранами. Все это позволяет сделать управление обогревом более удобным.

Самый простой регулятор температуры представляет собой небольшой блок, вставляемый в розетку. В этом блоке есть своя розетка, управляемая встроенным электронным модулем с датчиком температуры. Модуль следит за температурой в помещении, включая или отключая розетку. Более сложные электронные терморегуляторы ориентированы на управление мощными обогревателями или сразу несколькими единицами отопительного оборудования – они встраиваются в стену в удобном для управления месте.

Виды термостатов

Также регуляторы различаются по температурному режиму деятельности. Существуют такие разновидности термостатов:

• высокотемпературные — 300-1200 ºC;
• среднетемпературные — 60-500 ºC;
• низкотемпературные — менее 60 ºC.

В конструкционном отношении регуляторы бывают двух типов:

1. Простые — механические и электромеханические модели, которые отличаются невысокой стоимостью и ограниченными возможностями точного контроля за температурным режимом. Переключения в электромеханических моделях осуществляются с помощью кнопки, а регулировка — рычажком. Также имеется шкала с необходимыми параметрами.

Регулировка в электромеханических моделях осуществляются с помощью колесика

Ниже чуть подробнее остановимся на полярно противоположных типах регуляторов: механических и электронных.

Механические термостаты

Такие устройства применяются значительно реже электронных. Они не подключатся к электросети, а управление температурой осуществляется путем разогрева или охлаждения специальной мембраны.

Внешне механический регулятор — это маленькая пластмассовая коробочка с рычажком для регулировки температуры. Прибор оснащен шкалой с делениями в виде рисок.

Внутри устройства расположен отзывчивый к изменению температуры элемент. В среднем такой элемент допускает погрешность не более половины градуса. Границы температурного режима — обычно в пределах 5-30 ºC. Принцип работы прибора — механика, поэтому электропитание не нужно.

Электронные термостаты

Одна из отличительных внешних особенностей электронных регуляторов — дисплей, на котором отображаются процессы, происходящие в отопительной системе. Такие приборы значительно точнее механических. Дороже всего стоят программируемые модели, в которых имеется возможность устанавливать временные параметры работы отопления, причем прибор можно запрограммировать с точностью до минуты на неделю вперед. Термостаты могут быть интегрированы в системы типа «Умный дом».

Электронный термостат значительно точнее механического

Существуют регуляторы с инфракрасными датчиками. Принцип их работы основан на восприятие электромагнитных волн, исходящих от нагретых предметов. Полученная прибором информация анализируется и на этой основе устройство «принимает решение» — отключить отопление или снова включить.

Интеллектуальные системы способны к самоконтролю. Например, при поломке датчика отопительная система автоматически переходит на работу в треть от своей мощности. Это, с одной стороны, не позволяет чрезмерно охладиться воздуху в помещении, а с другой — позволяет избежать перегрева воздуха.

Большинство терморегуляторов отличаются универсальностью. К примеру, вместо ИК-обогревателя можно подключить систему теплых полов, для чего понадобится лишь перенастроить температурные датчики.

Схемы подсоединения терморегулятора

В зависимости от характеристик используемого оборудования, предлагается несколько вариантов подключения. В их числе:

• с подключением без контрольного провода;
• с контрольным проводом;
• с использованием «тока несущей частоты», подсоединяя как с контрольным проводом, так и без него.

Рассмотрим каждый из вариантов отдельно.

Подключение терморегулятора без контрольного провода

Данная схема имеет два варианта:

• при подключении конвекторов с мощностью менее 1100 Ватт;
• с конвекторами, мощностью более 1100 Ватт.

В первом случае нет потребности в установке переключателя мощности. Схема подключения будет выглядеть следующим образом:

При необходимости подключения устройств, мощность которых превышает значение в 1100 Вт, рекомендуется использование переключателя мощности.

Подключение терморегулятора отопления с помощью «тока несущей частоты»

В данных аппаратах сигналы от «тока несущей частоты» поступают в электросеть. Расположенные на конвекторах приемники ловят эти сигналы и, исходя из характеристики сигнала производят процессы включения требуемых конвекторов.

Конкретный приемник выбирается с учётом характеристики конвектора, а именно: оснащенностью контрольным проводом. Для правильного выбора рекомендуется получить консультацию специалистов магазина.

Советы по установке

Неправильно выбранное место для термостата — одна из главных причин, почему нет эффекта от использования этого прибора. Изучив схему, как надо подключать терморегулятор к обогревателю, некоторые специалисты воспринимают советы буквально и монтируют терморегулятор на готовые сети, где-то на участке между автоматом и отопительным прибором. Как следствие, прибор считывает информацию в температуре в коридоре или соседней комнате и на основании этих данных регулирует работу инфракрасного обогревателя.

Чтобы избежать подобных ошибок и создать в помещении действительно комфортные условия, следует с особой тщательностью выбирать место монтажа терморегулятора:

• устанавливается в том же помещении, где располагается обогреватель;
• термостат не должен располагаться непосредственно под или вблизи нагревательных приборов;
• для правильного измерения температуры не допускается закрывать устройство шторами, картинами, деталями интерьера;
• стоит избегать размещения на сквозняки, рядом с вентиляционными отверстиями;
• размещение на холодных и влажных стенах дает сильное искажение показателей;
• не рекомендуется устанавливать напротив окна, под прямыми солнечными лучами.

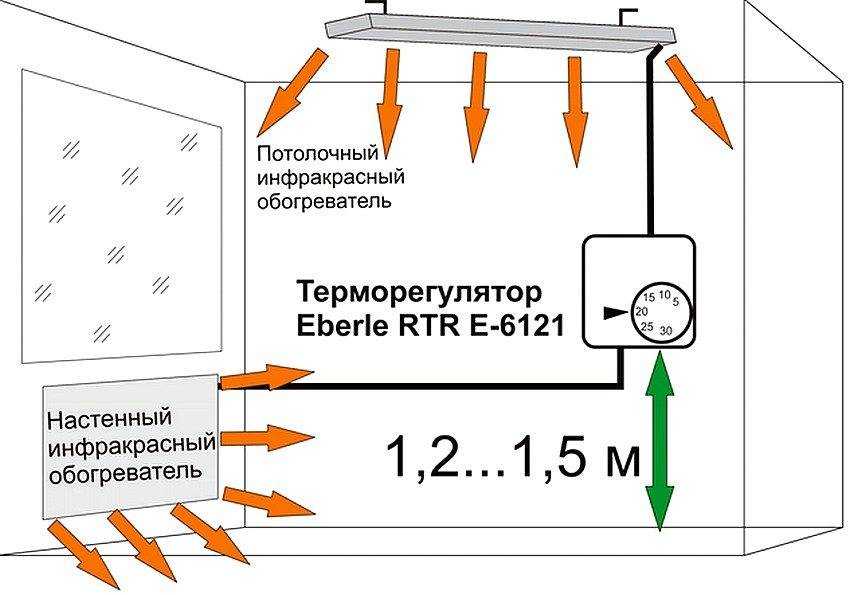

Внимание! Оптимальная высота для размещения прибора — 1,5 метра. Это обеспечит не только максимально точные данные, но и позволит без лишних усилий самостоятельно контролировать и регулировать работу устройства

Учитывая сравнительно небольшую высоту очень важно надежно закрепить устройство, чтобы оно осталось на своем месте, если его случайно задеть. В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя.

Посмотрите видео о монтаже инфракрасного обогревателя

Особенности разных схем установки

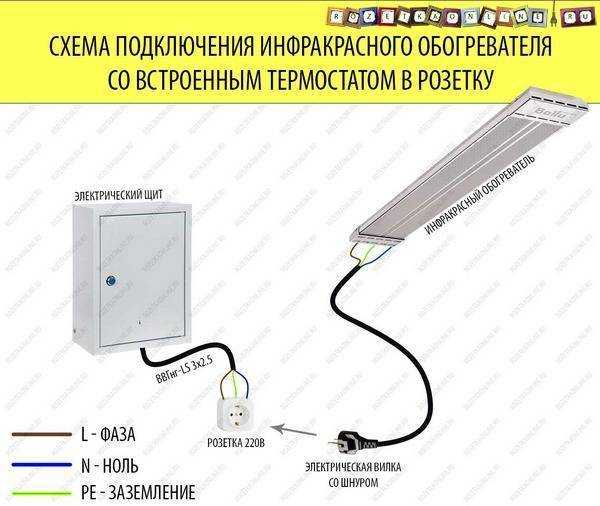

ИК обогреватель подключён стандартно, как и все электрические приборы. Это может быть подключение через розетку или отдельную линию, проведённую от отдельного автомата на электрощите. То есть, присутствуют два провода: нейтральный и фазный.

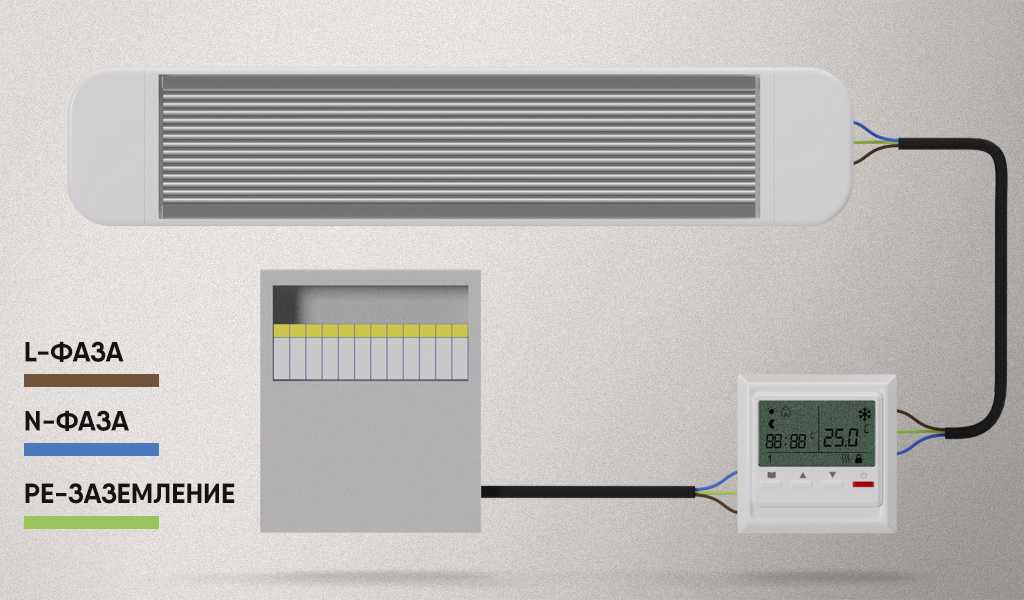

Термостат монтируется в сеть между автоматом и обогревательным прибором.Простая схема для одного или двух обогревателей:
У терморегулятора в наличии четыре клеммы: две входных (фаза и нейтраль) и две выходных (также «+» и «-»).

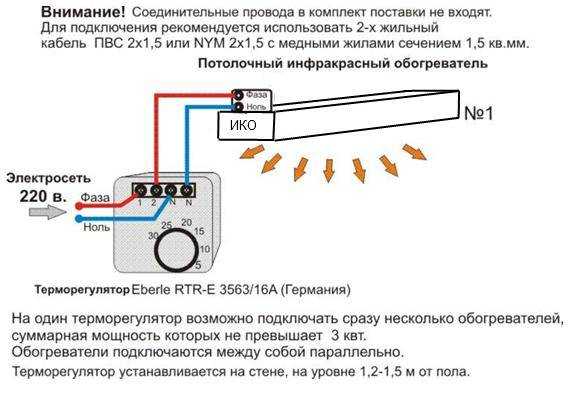

Если обогреватель один:

• от электрощита прокладываются две жилы, которые подключаются к соответствующим клеммам термостата;
• к выходным клеммам последнего крепятся два провода с учётом полярности – они подключаются к ИК обогревателю. Это последовательное подключение.

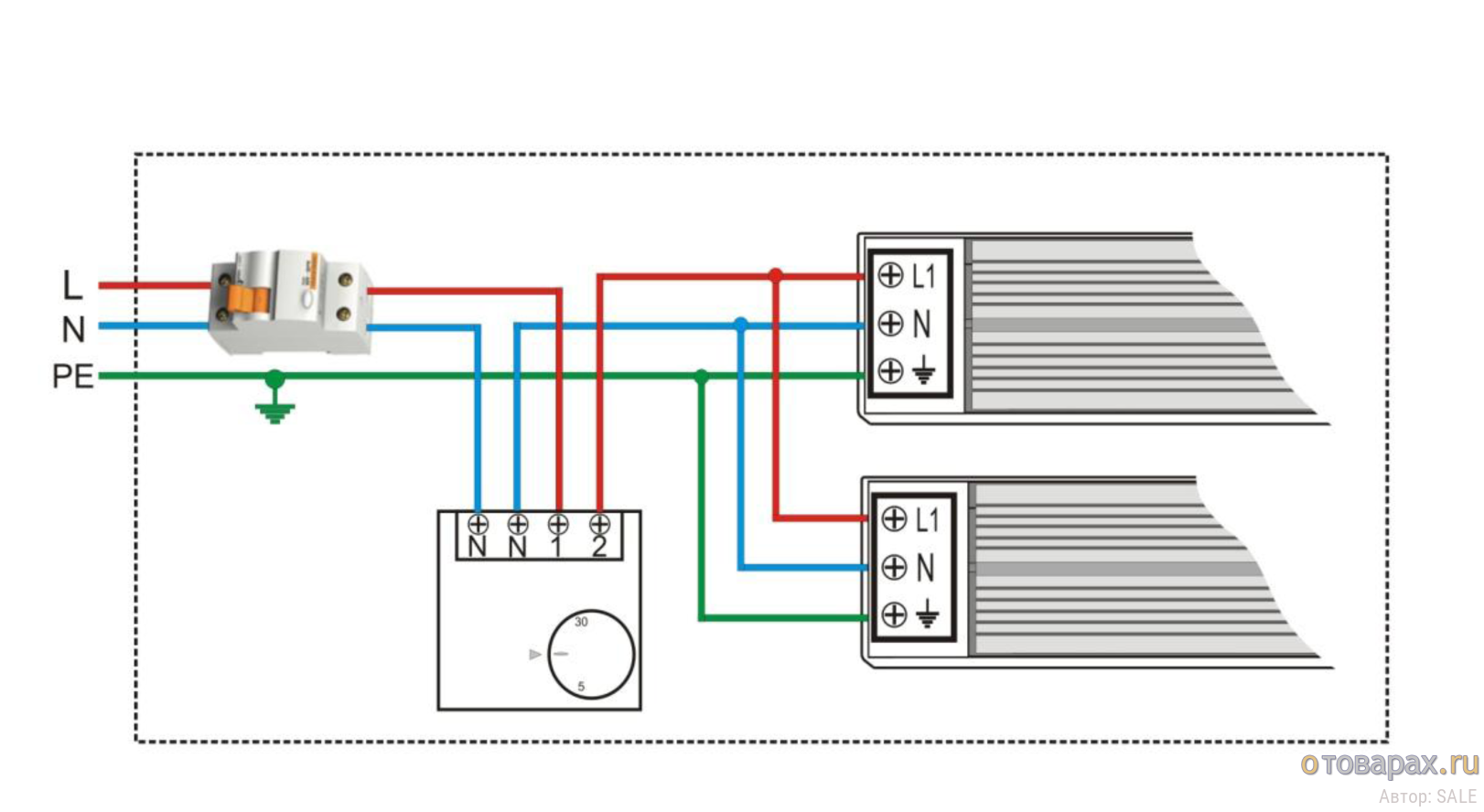

Если обогревателя два:

1. От термостата нужно вывести четыре провода (две фазы и две нейтрали) и развести проводку к обогревателям. Это так называемое параллельное подключение.
2. От термостата нужно вывести два провода, подвести их к одному обогревателю, а затем ко второму. Это будет последовательным подключением двух обогревателей.

В отдельных случаях потребуется подключение фазы напрямую (от автомата к обогревателю), а нейтрали через термостат. Недостаток этого способа – не совсем корректная работа терморегулятора.Усложнённая схема подключения для нескольких обогревателей:

• термостат подключается к автомату на электрощите;
• выходные клеммы соединяются с магнитным пускателем;
• выходящие контакты пускателя соединяются с обогревателем.

Такой тип соединения подходит для промышленных нагревателей или нескольких ИК обогревателей. Схема подключения магнитного пускателя предполагает работу в автоматическом режиме.

В заключение хотелось бы напомнить, что любые мощные электрические приборы и тем более нагревательные или отопительные, требуют повышенного внимания к мерам безопасности. Прежде всего, это касается заземления. Контур заземления обогревателя должен быть оснащён проводниками достаточной толщины, обладающими низким сопротивлением. По сути, защита обязана отводить избыток тока любой немыслимой величины. От этого зависит человеческая жизнь!

Подключение термостата не самая простая задача. Даже если вы с лёгкостью разобрались во всех тонкостях процесса, может не хватить навыков обращения с инструментами. Смонтировав всё по схемам самостоятельно, нужно попросить специалиста ещё раз проверить вашу работу.

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Подробная инструкция по установке и подключению своими руками

Насладиться всеми вышеперечисленными преимуществами можно только правильно установив прибор. Работа проводится в 5 этапов и требует четкого соблюдения инструкции.

Подготовительный этап

Для начала необходимо с набором инструментов, чтобы во время монтажа не пришлось отвлекаться. Обязательно должны присутствовать:

1. Рулетка.
2. Пирометр.
3. Отвертка.
4. Шуроповерт.
5. Дрель (перфоратор).
6. Плоскогубцы.

Где и как установить ИК обогреватель?

На данной стадии определяются с местом крепления инфракрасного обогревателя. Его можно установить на стене, потолке, с уклоном.

ИК с мощностью до 800 Вт устанавливают в жилых помещениях. Если речь идет об общественных зданиях, то мощность начинается с 1,5 кВт.

Поверхность должна быть крепкой, чтобы выдержать груз в пределах 20-30 кг.

Нельзя устанавливать обогреватель рядом с пожароопасными предметами

Место расположения и высота от пола

ИК рекомендуют устанавливать рядом с поверхностями, которые поглощают тепло. Хорошо подойдут дерево, ковры, каменные поверхности. Отражающие поверхности стоит обойти стороной, так как при использовании прибора владелец получит минимальный эффект. электропроводка должна быть протянута по негорючему основанию. От специфики помещений во многом зависит место обогревателя. Существует оптимальная схема для размещения ИК в жилых домах. Выглядит она следующим образом:

1. Измерить самое холодное место, которое требует обогрева, может пирометр. В случае с установкой сразу нескольких обогревателей, он требуется обязательно.
2. Высота от пола должна составлять 1,5 м в жилых помещениях. В случае, если человек проводит много времени под обогревателем, значение должно начинаться от 1,8 м.
3. Если установка высокотемпературного инфракрасного обогревателя проводится в общественных зданиях, офисах, то расстояние должно быть от 2 м.

Монтаж прибора

Монтаж можно реализовать самостоятельно, не затратив на это ни копейки. Сложность состоит лишь в том, что требуется определенные умение и навыки, а также знания процесса установки.

Во время проведения монтажа и подключения к электросети включать обогреватель запрещено.

Ход работы:

Определить высоту крепления от потолка и пола с помощью рулетки.
Закрутить болты или просверлить отверстие дрелью (перфоратором), если стена бетонная

Важно, чтобы расстояние между точками крепления было одинаковым.
Вставить в просверленные отверстия дюбеля.
Установить крепеж.
Закрепить устройство в фиксирующие отверстия.. Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей

Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей.

Подключение к электросети

Для экономии энергии и комфортной температуры инфракрасный й обогреватель монтирует вместе с термостатом. Устройство автоматически выключает ИК, когда помещение нагревается до указанной температуры. Как только воздух в помещение остывает, термостат включает ИК. Подключение к сети вместе с терморегулятором проходит в 4 этапа:

1. Крепят к стене термостат на высоте 1,4 м от пола вблизи инфракрасного обогревателя.
2. Подбирают провод, устойчивый к большим нагрузкам. Его необходимо проложить внутри стен и потолка от ИК к терморегулятору.
3. Провод маскируют штукатуркой или специальными коробками.
4. Проводка нагревателя коммутируется параллельно главной линии.

При установке обогревателей сразу в нескольких комнатах, одного термостата будет недостаточно. На каждую комнату необходимо по одному устройству.

Схема подключения нескольких обогревателей через терморегулятор

Подключение заключается в доводке кабеля нескольких приборов до терморегулятора. Далее термостат присоединяется к распределительной коробке.

Лучшим вариантов считается создание отдельного автомата в распределительном щите. Это предотвратит риск перегрузки.

Виды терморегуляторов

Сначала разберемся, что предлагают производители. Категорий термостатов всего две:

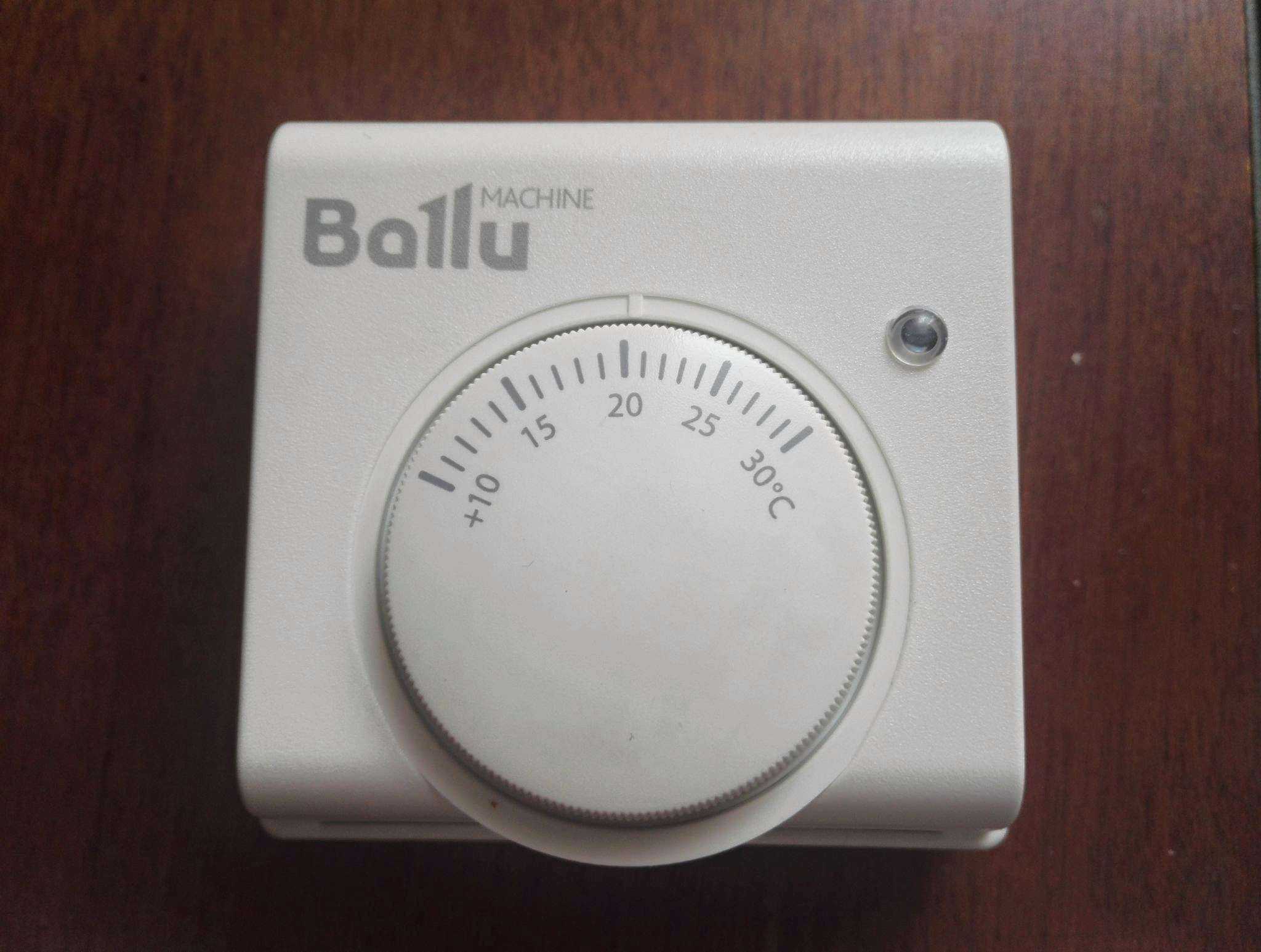

Первый вариант — это самые простые конструкции. Они похожи на пластмассовые коробочки, на панель которых выведены:

• Переключатель — с его помощью устанавливается необходимая температура.
• Кнопка для включения прибора.
• Световой диод, показывающий, работает устройство или нет.

Есть в этой категории модели, оснащенные дисплеем, куда выводятся заданные и реальные параметры температуры воздуха. Конечно, стоят подобные устройства дороже. Но в целом механический термостат — это прибор с ручным управлением, так что дистанционно его настроить нельзя. Механические аналоги могут выдерживать силу тока до 16 А.

Второй вариант — это более сложные приборы, в которых предусмотрено дистанционное управление, жидкокристаллический экран и система точнейшей настройки. Это удобно, эффективно, но дорого. Такие устройства могут выдерживать силу тока до 8 А.

Чтобы подключить ИК-нагреватель через термостат, необходимо установить определенные нормы, основанные на мощности потребления нагревательным прибором электрического тока. Здесь за основу берется единственный показатель — 3 кВт. Обычно для городских квартир и небольших частных домов используются инфракрасные обогреватели до 3 кВт мощности. О них и пойдет разговор далее. Давайте рассмотрим схему их подключения.

Место установки термостата

Это очень важная позиция, которая влияет на корректную работу прибора. Что необходимо знать?

1. Высота установки — 1,5 м.
2. Крепить прибор необходимо на стену, при этом под него рекомендуется установить утеплитель, чтобы не было реакции на температуру стены.
3. Нельзя закрывать термостат занавесками, мебелью, жалюзи и так далее.
4. В каждом помещении устанавливается всего один терморегулятор.

Датчики температуры

Независимо от того, является датчик температуры встроенным или предназначается для выносной установки, он может содержать либо терморезистор, либо термопару. Первый элемент при колебаниях температуры изменяет внутреннее сопротивление. Второй содержит спайку из двух металлов с различными потенциалами. Она вырабатывает электрический ток, величина которого прямо пропорциональна силе нагревания. Зная зависимость изменения параметров датчика от температуры, нетрудно составить алгоритм работы микропроцессора.

В последние годы большое распространение получили термодатчики, передающие свои параметры через радиоканал

Их достоинство – возможность установки в любом месте без необходимости укладывать провода, что особо важно, если надо коммутировать потолочный обогреватель. Питаются такие приборы от батареек, которые, учитывая малый ток потребления в дежурном режиме, приходится менять не чаще 1-2 раз в год
