Пошаговая инструкция по строительству теплицы из пластиковых труб своими руками

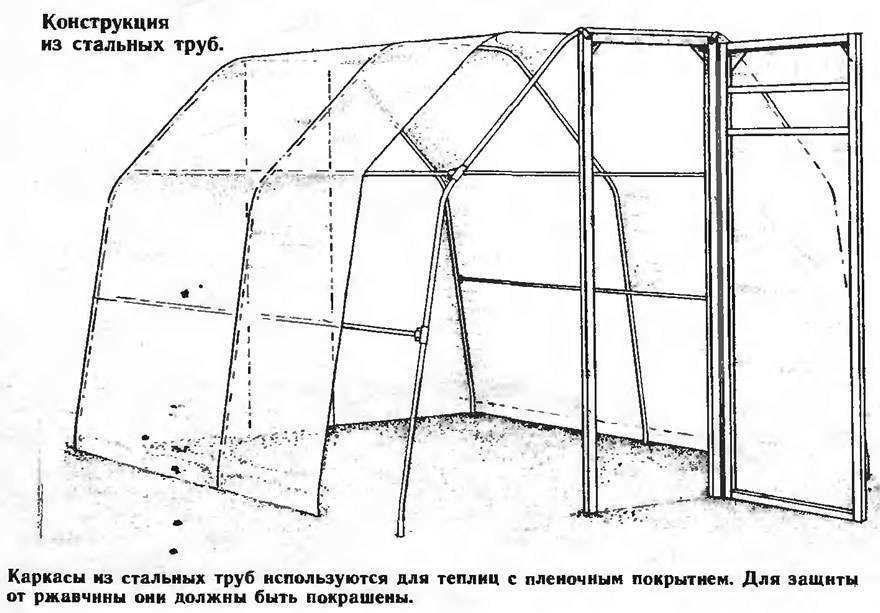

Сборка каркаса из труб

Вариантов монтажа несколько:

1 способ. Каркас собрать полностью на фитингах с помощью сварки.
2 способ. Нарезать арки из труб, насадить их на штыри. Для дополнительной жесткости поставить стойки из дерева с коньковой перекладиной.
3 способ. Арки и соединить с перемычками мебельными болтами.
4 способ. Скрепить трубы между собой стяжными пластиковыми хомутами.

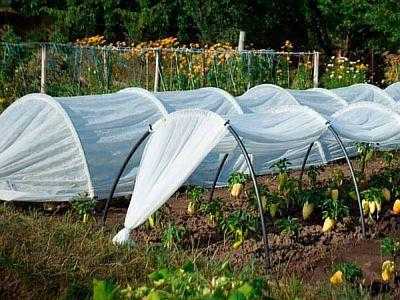

Арочный парник крепление хомутами

Сварной каркас

Наибольшей прочностью и устойчивостью обладает каркас, изготовленный с помощью сварки. Понадобятся рулетка, маркер, ножницы, паяльник по полипропилену, фитинги — крестовины, тройники и уголки.

Последовательность работ:

Трубы нарезают на отдельные короткие элементы согласно чертежу.
Разогревают насадки на паяльнике до нужной температуры. Для полипропилена она составляет 260-300°С.
На одну насадку надевают трубу, на другую фитинг.
Выжидают определенное время, которое указано производителем сварочного оборудования в инструкции.
Снимают нагретые элементы и прижимают без усилия.

Через несколько секунд в результате полимеризации соединение приобретает прочность.

Сваривают последовательно мелкие конструкции в более крупные. Начинают с верхних элементов, затем переходят на нижние. Таким образом заготавливают каркас для установки на обвязку. Можно сначала сварить отдельные большие секции, а потом уже соединить их по месту.

Сборный каркас

Сборные каркасы не такие прочные и жесткие, как сварные. За счет того, что трубы имеют круглое сечение, при сборке образуется некоторый люфт. Тем не менее, для сезонного использования они вполне пригодны, к тому же сварочный аппарат есть далеко не у всех огородников.

Сборку проводят последовательно:

Устанавливают и крепят арки. Снизу прокладывают перемычки, соединяют с арками болтами или хомутами. Для придания жесткости в плоскости фронтона и боковой стенки монтируют раскосы.

Крепеж должен располагаться таким образом, чтобы укрывной материал при укладке не повредить.

Двери, форточки

Рабочие проемы устраивают в торцах теплицы, где можно обеспечить отдельные коробки для навешивания дверного полотна и форточки. Для их изготовления используют доски, металлические или те же полимерные трубы.

Некоторые рачительные хозяева приспосабливают для этих целей старые оконные рамы или двери, что тоже неплохо экономит бюджет. Коробки прочно крепят к нижней обвязке и каркасу фронтонов посредством перемычек и раскосов. Для навешивания деревянного полотна используют петли, а для конструкций из труб — пластиковые крепежные клипсы.

Монтаж укрывного материала

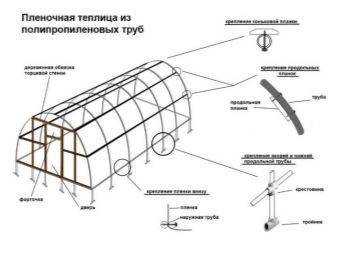

Наиболее просто закрепить на готовом каркасе пленочные покрытия. Их раскладывают поверх теплицы, слегка натягивают и прикручивают саморезами к нижней обвязке через деревянные накладки или штапики. Отдельные полотнища накладывают друг на друга с нахлестом 30 см, стыки заклеивают скотчем.

Для крепления пленки к трубам используют заводские или самодельные клипсы. Их можно изготовить из обрезков труб или пластиковых бутылок. Вдоль детали делают разрез, а при монтаже соединения края клипсы отгибают и надевают ее на трубу поверх пленки. Не нужно делать лишних отверстий, крепление герметичное и достаточно прочное.

Сотовый поликарбонат — более жесткий материал, чем пленки, дополнительно придает теплице устойчивость. Он долговечен, не боится мороза, хорошо сохраняет полимерный каркас от ультрафиолета.

Крепят поликарбонат к полипропиленовым трубам с помощью кровельных саморезов. На кромки, где возможно попадание влаги, устанавливают защитные профили.

Правила крепления поликарбоната

Сборка

После приготовления чертежа, выбора конструкции и материалов, покупки всех необходимых комплектующих, можно приступать к сборке парника. Если основание парника будет деревянным, и он будет небольшим, то следует начать со сборки фундамента – короба прямоугольной формы. Так как пластиковые трубы легкие, то фундамент должен быть довольно прочным и ровным, поэтому используются доски толщиной не меньше 25 мм. Короб можно сделать из плоского шифера, скрепить конструкцию с помощью шурупов. Доски следует обработать антисептиком.

Если парничок небольшой и невысокий, то удобно его сделать открывающимся. Следует закрепить к коробу рамку с каркасом, обтянутым укрывным материалом, с одной стороны, петлями, а с другой – соединить цепью или веревкой. Чтобы уберечь растения от кротов и других вредителей, можно на основании короба закрепить металлическую сетку.

Для сборки каркаса парника нужно нарезать трубы необходимого размера, как в чертеже. Для этого можно воспользоваться специальными ножницами, ножовкой по металлу или болгаркой. Сборку нужно начать с торцов, проще сделать это на земле, а потом ставить и закреплять к раме или фундаменту. Соединять пластиковые трубы можно при помощи фитингов на саморезы, сваривать, используя сварочный аппарат, или склеивать.

Предварительно следует сделать разметку на раме на равном расстоянии друг от друга. С одной стороны прикрепить трубу к деревянной раме специальными креплениями. Можно самому согнуть ее в арку нужной высоты и закрепить противоположный конец трубы таким же креплением к другой стороне рамы. Таким образом, следует скрепить необходимое количество труб. Для прочности конструкцию необходимо накрыть металлической или пластиковой сеткой и прикрепить ее к каркасу.

Если парник будет достаточно большой, то его сборку лучше производить на месте установки. Но некоторые детали можно приготовить заранее. В большом парнике будет неудобно без дверей и форточек. Для сборки дверей потребуется две трубы для стойки высотой около двух метров, три – для перекладин от 50 до 70 см и фитинги: четыре уголка и два тройника для соединения труб.

Как сделать мини парник своими руками: передвижная конструкция

По своим техническим характеристикам, передвижной мини парник ничуть не уступает углубленному варианту. Он отлично сохраняет тепло и создает все необходимые условия для комфортного роста и развития растений. Однако такая модель больше подходит для использования в условиях стабильной температуры, которая больше характерна для второй половины весны.

Поликарбонат небольшой толщины легко гнется, поэтому его можно использовать для небольшого парника и даже вырезать отверстия с помощью строительного ножа

Благодаря наличию у такой конструкции колесиков, парник можно легко передвигать с одного места на другое, выбирая наиболее подходящее место на участке.

Для изготовления понадобится:

опорная рама;
лист фанеры;
два бруска;
четырехколесное приспособление;
поликарбонат;
саморезы.

Опорная рама делается из брусков небольшой толщины, скрепленных между собой обычными саморезами. Колесики при этом крепятся к ножкам-стойкам, а боковые бруски используются еще и как обвязка, к которой можно прикрепить стропильные ноги. Наверху конструкции нужно сделать крышу, используя для этого деревянные рамы, к которым прикреплены листы поликарбоната.

Поликарбонат можно использовать как для покрытия больших теплиц, так и для маленьких парников

Этот тип парника должен открываться, а потому стоит позаботиться о наличии откидных дверец на торцевых частях конструкции. Дно, которое делают из фанеры, нужно застелить пленкой и засыпать слоем навоза и грунта, которые будут отличной питательной средой для корневой системы растений.

Такой, необычный, на первый взгляд, парник – отличная альтернатива привычным, стационарным конструкциям, ведь благодаря легкости всех материалов и небольшим размерам, передвинуть его в другое место не составит никакого труда.

Чертежи теплицы из поликарбоната своими руками этого типа встречаются не слишком часто, однако, благодаря довольно простому устройству, она все постепенно приобретает популярность и дачники все чаще и чаще используют её для выращивания рассады.

Арочный парник из поликарбоната своими руками

Для того чтобы сделать простой арочный парник из поликарбоната, понадобятся в первую очередь металлические или пластиковые трубы, длина которых будет соответствовать размеру арки. Каждый элемент сгибается и крепится к основанию. Единственная сложность – на таком каркасе довольно нелегко сделать хорошие открывающиеся створки. Именно по этой причине для арочных парников в качестве укрывного материала чаще используют полиэтиленовую пленку, а не поликарбонат.

Фото монтажа арочного парника с использованием деревянных брусьев и покрытием из поликарбоната

Для обшивки небольшого арочного парника вполне достаточно будет одного листа поликарбоната, который можно разрезать на 4 части. Одна из них должна быть больше, а три оставшиеся поменьше. Для разрезания можно использовать острый строительный нож.

Когда все готово, можно переходить к креплению поликарбоната на каркас. Для этого листы кладутся на землю и крепятся их к ровным элементам каркаса, уложенным поверх. Расположить их нужно так, чтобы широкая сторона листа поликарбоната была вдоль бруса. Внахлест закрепляем каждый лист саморезами и проклеиваем места стыков скотчем.

Полезный совет! Обязательно обращайте внимание на то, какой стороной вы располагаете поликарбонат

Крайне важно, чтобы солнцезащитная пленка была расположена снаружи, а не внутри

После этого нужно загнуть всю получившуюся конструкцию таким образом, чтобы получилась арка. Используя выбранный способ крепления, фиксируем каждый элемент каркаса на основании, чтобы весь парник был надежно закреплен.

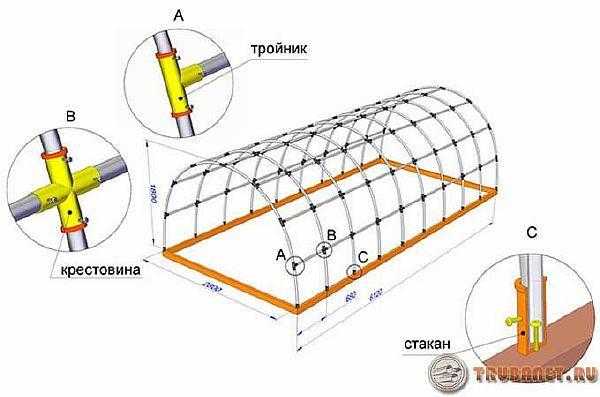

Схема арочного парника с использованием пластиковых труб

Остается лишь закрыть торцы. Для этого берем лист поликарбоната и прикладываем его к отверстию. Обычным маркером отмечаем границы и отрезаем нужный нам кусок. Затем крепим его к каркасу по стандартной схеме.

Как уже упоминалось, в такой конструкции не предусмотрены открывающиеся дверцы, поэтому для того, чтобы осуществлять уход за растениями, понадобится полностью поднимать и убирать каркас. Но для того чтобы добавить комфортности, можно добавить небольшие форточки для проветривания, учтя их в чертеже парника из поликарбоната своими руками. Фото таких парников можно увидеть в сети интернет или на специализированных сайтах.

Конечно, такая конструкция далека от совершенства, но если вы хотите сделать простой парник, не потратив на это много средств и времени, то этот вариант идеально подходит. Ведь разобраться с тем, как своими руками собрать парник из поликарбоната такой простой конструкции, сможет каждый.

Соединение труб и фитингов при сборке теплицы

Для сборки теплицы применяются напорные трубы из ПВХ и соответствующие фитинги – муфты, уголки, тройники и крестовины.

Когда подобран необходимы комплект деталей, их нужно проверить на совместимость. Нормальный фитинг должен надеваться на трубу, погружаясь не менее, чем на 2/3 собственной длины.

Клеевое соединение

Клеевые составы для ПВХ в качестве основного компоненте содержат именно этот материал, разведенный специальным растворителем, который удерживает его в текучем состоянии. В качестве добавок применяются и присадки разного рода для улучшения адгезии и придания составу нужной консистенции.

После нанесения клея на детали происходит смешивание длинных цепочек молекул ПВХ, а в результате испарения растворителей происходит загустение массы. Материал обеих деталей смешивается, образуя монолитный прочный узел.

Приобретая клей для ПВХ нужно тщательно ознакомиться с инструкцией по применению, в которой имеются указания по способу подготовки к склеиванию и правильному проведению процесса.

Деталь в натуральную величину отрезается от трубы специальными ножницами. Они устроены таким образом, что не оставляют на конце заусенцев.

Простой и быстрый монтаж труб ХПВХ!

Перед началом склеивания поверхности соединяемые детали нужно подготовить специальным образом. Главная цель – обезжиривание. Склейку можно производить на открытом воздухе, если позволяет погода. Температура воздуха при этом должна быть в пределах 5-35 градусов.

Важно помнить, что кисть для нанесения клеевой массы должна быть из натуральной щетины, в противном случае синтетический материал также будет растворен и это может повредить прочности соединения. Часто производители клеев включают кисть в комплект поставки

Склеивание деталей производится в следующем порядке:

Произвести примерку трубы и фитинга на предмет соответствия. Пометить маркером границы нанесения клея.
Зачистить детали от заусенцев и грубых повреждений.
Обезжирить склеиваемые поверхности.
Нанести клей специальной кистью.
Совместить детали, надевая фитинг на трубу. Провернуть детали на угол порядка 90 градусов и установить в нужное положение. Эта операция должна обеспечить равномерное распределение клея по поверхностям.
Детали нужно жестко удерживать в течение 15-20 секунд.
В зависимости от температуры окружающей среды время сушки и окончательного схватывания клея составит до 4-х минут.
Избыток клеевой массы с поверхности деталей нужно удалить ветошкой.
Склеенные детали нельзя перемещать в течение 15-20 минут.

Далее можно продолжать сборку таким же образом. Монтируя теплицу, удобно производить сборку отдельных арок в нужном количестве и только по окончании этой работы приступать к сборке каркаса.

Строительство пленочной теплицы. Часть 1

Частичный непроклей возникает при неравномерном нанесении клея и при наличии на поверхности деталей грубых повреждений. К тому же может привести пересушенный слой клея – время после нанесения до совмещения деталей не более 12-15 секунд.
При производстве работ в условиях минимально допустимых температур может привести к мягкому непроклею, что свидетельствует о недостаточной полимеризации клея.
Пористая клеевая прослойка образуется при неравномерном нанесении клея. Причинами тому могут служить загрязнения в области склейки, плохое перемешивание клеевой массы перед нанесением, непроизвольное смещение вовремя сушки.

Склеивание является основным способом сборки. Однако при возведении тепличных каркасов нет необходимости в герметичности соединений. Поэтому при выполнении такой работы часто используется способ сборки с применением металлического крепежа.

Сборка каркаса из труб ПВХ на винтах

Характер нагружения элементов каркаса теплицы из труб ПВХ допускает его сборку с использованием крепежа. Такой способ даже упрощает процесс сборки. Скатная поверхность не является препятствием для сверления, если использовать простейший кондуктор.

При монтаже может понадобиться сверление по месту установки. С трубами из ПВХ это не представляет проблемы. В нужном месте достаточно оставить глубокую метку, которая легко выполняется заточенным трехгранным штырем из любого металла. В таком случае сверло не будет соскальзывать в сторону по покатой поверхности.

Для сборки теплицы достаточно использовать стандартные болты М6 с удобной формой головка. Для их установки понадобятся отверстия диаметром 6,5 миллиметра. Вместе с болтом понадобится соответствующая гайка, стандартная шайба и пружинная шайба – гровер

Осторожность нужно проявлять при затяжке – труба ПВХ не отличается высокой прочностью на сжатие

каркас теплицы из ПВХ труб. Чертеж.

Крепление деревянного каркаса к фундаменту из бруса

Крепление деревянного каркаса можно осуществить несколькими способами. Все зависит от ваших способностей и умений пользоваться пилой и топором. Ну а если вам знакомы азы плотницкого дела, тогда эта работа не добавит вам трудностей. Итак, существуют следующие способы соединения рядовых стоек каркаса из бруса:

Метод полной вырубки.
Метод частичной вырубки (в полбруса).
Крепление с помощью металлического уголка.

Способы крепления стоек из бруса к фундаменту из дерева

Какому из этих методов отдать предпочтение при возведении каркаса — это вопрос умений и навыков. Крепить брус однозначно легче с помощью металлического уголка (он должен быть не менее 2 мм в ширину). Надежнее будет зафиксировать брус с помощью метода полной вырубки, но при условии что вы способны правильно исполнить этот вид работ.

Когда стойки закреплены в нижние крепления неважно каким способом (полной вырубки, в полбруса или с помощью металлических уголков). Для того, чтобы стойки не расшатались до момента верхней обвязки (монтажа верхней удерживающей балки), необходимо сделать специальные укосы на каждую стойку

Укосы помогут зафиксировать еще не сформировавшуюся конструкцию каркаса теплицы.

Использование временных укосов

Деревянная теплица из поликарбоната на фундаменте из бруса

Итак, в предыдущей главе мы рассмотрели процесс создания деревянного фундамента, а затем крепление деревянного каркаса к брусу. Пришло время пошагово рассмотреть создание деревянной теплицы из поликарбоната.

Последовательность работ:

Устанавливаем деревянный фундамент из бруса. Фундамент делаем на кирпичных столбах, на винтовых сваях или на земле. Если выбираем последний вариант (фундамент на земле), тогда вырываем траншею, укладываем слой песка, далее укладываем кирпичную подстилку высотой минимум в 2 кирпича или песчаноцементный блок, далее двойной слой рубероида и наконец деревянную балку обвязки.
Когда фундамент закончен. Начинаем крепить стойки каркаса. Стойки каркаса крепят по технологии «влапу» или «вполдерева», для надежности можно зафиксировать металлическим уголком. Кроме уголка стойки фиксируют укосами.
Стойки готовы. Делаем верхнюю обвязку из бруса по технологии нижней обвязки.
Настал этап возведению крыши. Крышу можно сделать, односкатную, двускатную или овальную. Пошаговую инструкцию по возведению деревянной теплицы из поликарбоната можете посмотреть на фото ниже.

Пошаговый процесс изготовления теплицы из поликарбоната

Подготовительный этап

Перед монтажом теплицы необходимо определиться с видом каркаса и просчитать количество требуемого материала. Общий пошаговый план по монтажу теплицы:

Выбор месторасположения. Определение размеров теплицы. Расчет количества необходимого материала

Внимание! При расчете длины теплицы с покрытием из поликарбоната необходимо учитывать размеры ширины листов (2 м). Так не будет лишних обрезков. Разметка и очистка территории

Установка фундамента. Расстановка металлического прута. Установка дуг. Фиксация дуг. Сборка основы и каркаса. Установка торцов. Монтаж обшивки. Установка дверей и форточек

Разметка и очистка территории. Установка фундамента. Расстановка металлического прута. Установка дуг. Фиксация дуг. Сборка основы и каркаса. Установка торцов. Монтаж обшивки. Установка дверей и форточек.

Размеры и чертежи

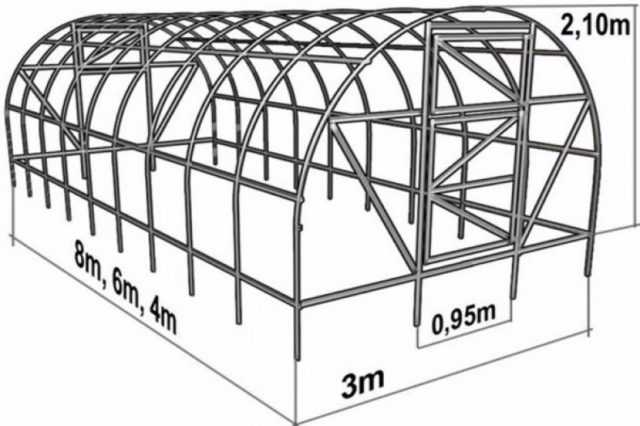

Самая простая конструкция – арочная. Высота парника 2,1 м, ширина 3 м, длина 8 м, дверной проем 0,95 м.

Схема арочной теплицы из труб ПВХ:

Двускатная теплица выполняется из жестких пластиковых труб. Высота конструкции с крышей 2,3 м, длина 2,56 м, ширина – 1,942 м.

Проект двускатной теплицы из пластиковых труб:

Расчет количества материала

Для расчета необходимого количества материала на арочную теплицу из гибких пластмассовых труб применяют формулу:

L = 2πR,

Где L – длина окружности, R – радиус, π – число Пи, равное 3,14.

Учитывая ширину теплицы 3 м, диаметр окружности составит 3 м, а радиус 1,5 м. Произведя дальнейшие вычисления, получают:

L = 2πR=2*3,14*1,5=9,42 м – это длина всей окружности, а для теплицы потребуется половина, т. е. длина дуги без стоек равна 4,71 м.

Учитывая высоту парника 2,1 м и вычтя из этого размера радиус, получают столбики длиной 2,1-1,5=0,6 м – длина одной стойки, т. к. их две, то общая длина дуги теплицы равна 0,6*2+4,71=5,91 м.

Таких дуг по проекту требуется 9 шт., устанавливаться они будут с шагом 0,89 м, т.е. 9*5,91 м=53,19 м.

Помимо дуг, потребуются:

усилители для 2 торцов, 2 дверей, 2 форточек;
7 поперечных планок, длиной 8 м;
2 планки длиной 3 м для придания жесткости парника;
4 усилителя длиной 1 м;
2 двери размером 0,95*1,6 м;
форточка 0,95*0,4 м;
2 лутки для двери размером 1*2,05 м.

Количество материала для указанных элементов составляет:

7*8+2*3+4*1=66 м для усилителей и планок;
2*0,95*2+2*0,95*0,4=3,04+0,76=3,8 м для 2-х дверей и форточек;
2*1*2,05=4,1 м для 2-х луток.

Общая длина трубы для конструкции равна 53,19+66+3,8+4,1=127,09 м.

Далее необходимо просчитать количество соединительных узлов для расчета крепежных материалов.

При расчете материала для строительства двускатной теплицы из металлопластиковых труб своими руками учитывается высота конструкции с крышей 2,3 м, длина 2,56 м, ширина 1,942 м. Вертикальные трубы длиной 1,6 м устанавливают с шагом 0,64 м. Всего труб для них потребуется 10 шт. 10*1,6=16 м.

Для крыши требуется 10 сегментов по 1,6 м: 10*1,6=16 м.

Для торцов 4 стойки по 2 м: 4*2=8 м.

Поперечные планки каркаса 4*2,56 и 4* 1,942, итого 10,24+7,768=18,008 м.

Для двери размером 2*0,8 потребуется 2*2+4*0,8=4+4,8=8,8 м.

Для усиления каркаса требуется 8 диагональных планок по 2 м: 8*2=16 м.

Для 2 форточек размером 0,64*0,5 потребуется 2*0,64+2*0,5=2,28 м.

Всего потребуется трубы 16+16+8+18,008+8,8+16+2,28=85,088 м.

По числу соединительных узлов рассчитывается количество саморезов и крепежей. Для разборных теплиц из пластиковых труб потребуются соединительных тройники и крестовины.

Выбор пластиковых труб

Выбирая трубы для теплицы, необходимо опираться на тип конструкции. Для арочных подойдут гибкие. Для двускатных и многоугольных конструкций – жесткие трубы.

Внутренний диаметр труб специалисты рекомендуют выбирать не менее 13 мм. Толщина стенок не менее 3 мм.

Важно! Короткие отрезки трубы потребуют большего количества соединительных узлов. Это скажется на надежности конструкции

Необходимый инструмент

Для того чтобы самому сделать арочную теплицу из пластиковых труб, необходимо подготовить инструменты:

брус 10*10 см для основания;
пластиковые трубы;
металлические пруты;
набор саморезов, гвоздей, скоб,
поликарбонат или полиэтиленовую пленку;
дверные петли;
шуруповерт;
сварочный аппарат для пластиковых труб;
хомуты ПВХ;
молоток:
канцелярский нож;
мебельный степлер;
уровень;
рулетку.

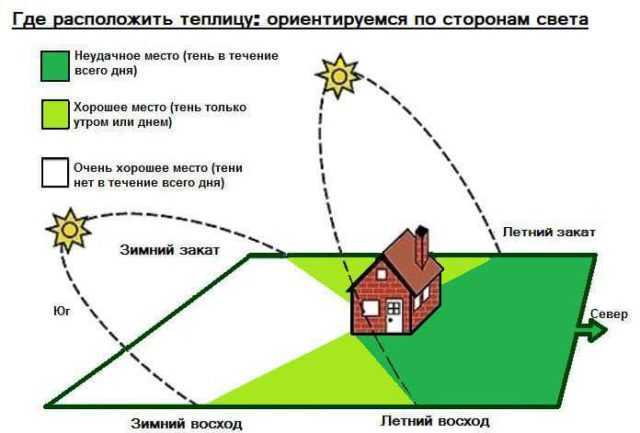

Выбор участка под теплицу

Участок под расположение теплицы должен быть ровным и хорошо освещенным. В доступной близости необходимо иметь водопровод и хозяйственные постройки.

При эксплуатации теплицы в зимнее время необходимо обустроить систему отопления и полива на стадии закладки фундамента.

В северных широтах рекомендуется выбирать участок с учетом зоны ветров, чтобы уменьшить потерю тепла.

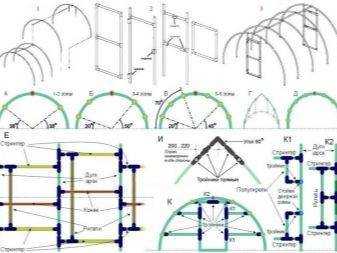

Чертежи и схемы

Чтобы возвести такую конструкцию, потребуется иметь чертеж или проект теплицы из пропиленовых труб. В целом, сделать такой эскиз просто и самостоятельно. Достаточно будет продумать форму каркаса, где будут указаны размеры, а также важные узловые конструкции и дуги. Существует немало готовых решений, которые также легко адаптировать под собственные нужны самостоятельно.

Если же чертеж пишется своими руками, то следует принять во внимание следующие моменты:

каким будет основание;
конструктивные тонкости и какой будет применяться материал для фронтонов;
форма, размещение основных узловых соединений, а также каким будет расстояние между несущими частями;
какой будет стыковка, а также крепеж деталей.

Наиболее простым решением будет сделать схему арочного каркаса полипропиленовой теплицы, после чего накрыть его пленкой. Прямоугольные строения построить несколько сложнее по причине необходимости проведения дополнительных расчетов и установки дополнительных ребер жесткости. Да и в таких конструкциях слишком много узлов и стыковок, что может существенно ослабить конструкцию.

Кроме того, в пояснительной записке к схеме следует указать размер теплицы, а также ее форму. Обычно еще и указывается количество материалов, которые будут нужны для возведения, а также способ, которым конструкции будут закрепляться. Тепличный проект, кроме текстового объяснения, будет содержать в себе и необходимые чертежи, где обязательно необходимо будет указать ширину, длину и высоту строения, а также количество форточек и дверей и их расположение

Важно понимать, что отдельно следует готовить чертежи расположения и физических особенностей фундамента, дверей, форточек и торцевых стенок. Если будут какие-то еще особенности, например, модель будет армированная композитной арматурой, то это тоже следует указать в проектной документации

Подготовительный этап

Выбор месторасположения.
Определение размеров теплицы.
Расчет количества необходимого материала.

Внимание! При расчете длины теплицы с покрытием из поликарбоната необходимо учитывать размеры ширины листов (2 м). Так не будет лишних обрезков

Разметка и очистка территории.
Установка фундамента.
Расстановка металлического прута.
Установка дуг.
Фиксация дуг.
Сборка основы и каркаса.
Установка торцов.
Монтаж обшивки.
Установка дверей и форточек.
