Как выбрать кабель-канал

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

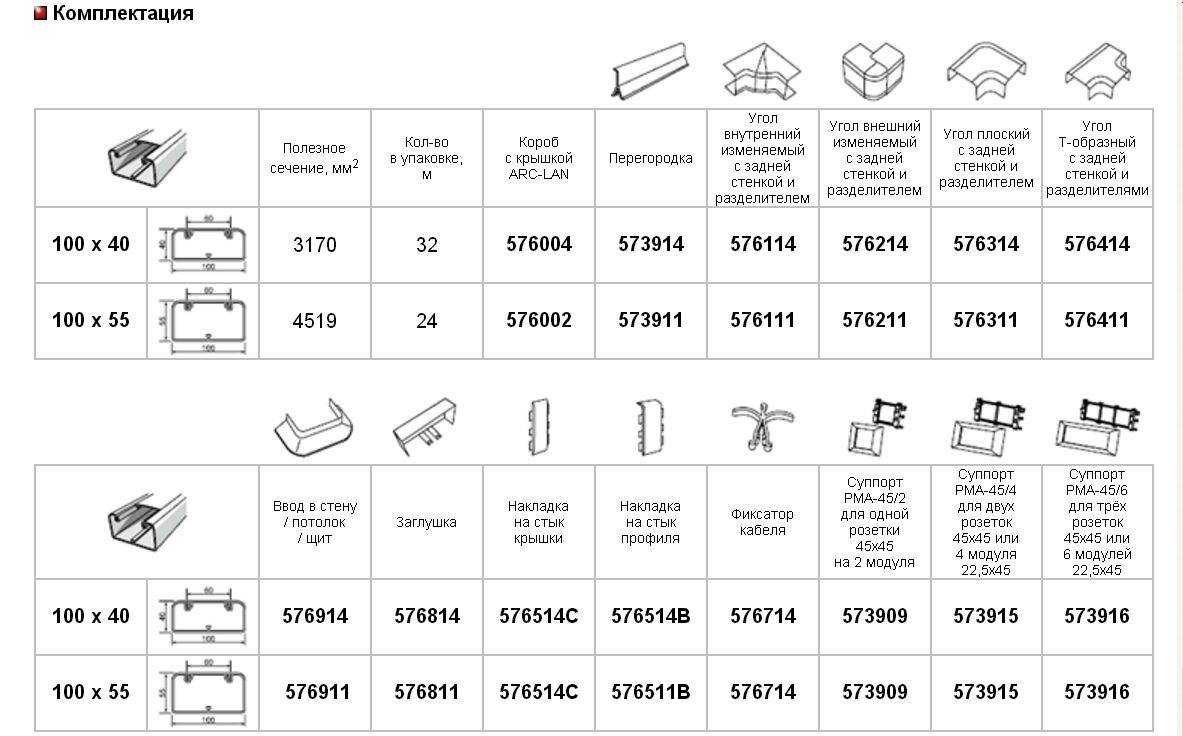

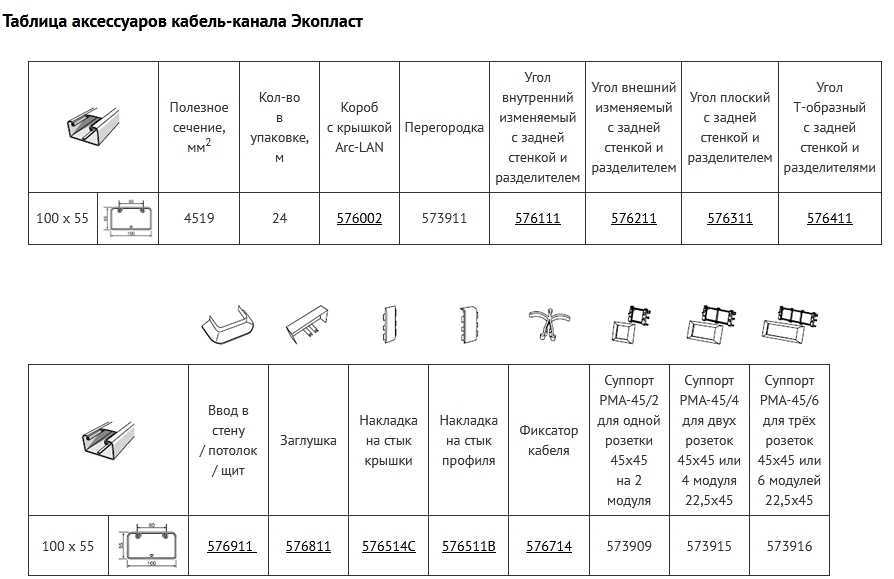

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Подвижная электропроводка и гибкие кабель-каналы

Название подвижной электропроводки довольно точно определяет её суть. Кабель данного типа электропитания постоянно двигается в процессе работы установки. Сама установка перемещается в пространстве для выполнения своих задач.

Например, многим знаком тельфер. Это подъёмный механизм перемещающийся вдоль цеха. Вдобавок подъёмный механизм тельфера перемещается вдоль него. Обеспечить электропитание подобной электроустановки может только подвижная электропроводка. Она используется:

• В подъёмно транспортном оборудовании (краны, тельферы);
• Станках ЧПУ;
• Других станках с подвижной рабочей частью (например, форматно–раскроечные станки с подвижной кареткой).

Монтируют подвижную электропроводку кабелями с медными многопроволочными жилами. Чаще это:

• Гибкие шланги;
• Ленточные кабели.

При движении механизмов большой проблемой становится защита двигающегося кабеля. Для защиты подвижных кабелей используют:

• Металлорукав;
• Шланги;
• Гибкие кабель–каналы.

№1. Основные параметры выбора

Кабель-канал – это специальная полая конструкция с пространством для электрических проводов. Изделие состоит из лотка, который устанавливается на поверхность стены, пола или потолка, и крышки. Есть короба с немного другой конструкцией, но это самая распространенная. Также кабель-каналы могут использоваться для прокладки линий телефона, интернета и телевидения, нередко они применяются для маскировки проводов кондиционеров. В больших офисах, где надо обеспечить каждое рабочее место электричеством, интернетом и телефонной линией кабель-каналы и вовсе незаменимы.

Когда нет возможности спрятать проводку в стене, кабель-канал – это настоящее спасение. Основными преимуществами подобного решения можно назвать:

• защита проводки от ультрафиолета и механических воздействий;
• повышение пожарной безопасности помещения, хотя многие готовы оспорить данный момент, ведь кабель-канал – пространство закрытое, а провода непременно греются, т.е. тепло остается внутри конструкции, а значит, риск воспламенения куда выше, чем при прокладке провода без защиты. Но стоит учитывать и тот факт, что кабель-канал – конструкция герметичная, там почти отсутствует поступление кислорода, так что огонь не сможет распространиться, а воспламенение затухнет. Кроме того, есть перфорированные каналы, которые за счет притока свежего воздуха остужают нагретые кабели;
• возможность моментальной замены провода или прокладки нового ответвления. Если кабель находится в стене, то любые манипуляции поведут за собой серьезные разрушения;
• возможность проложить в одном канале несколько проводов, в т.ч. разного типа, например, проводку и телефонную линию. Для этих целей существуют специальные конструкции с внутренними перегородками;
• быстрый монтаж электропроводки.

В качестве минуса обычно называют невысокую эстетичность, так как тянущийся по стене пластиковый канал вряд ли будет украшать комнату, но все познается в сравнении. Аккуратный кабель-канал – это явно намного лучше, чем свисающий пучок проводов. Если учесть наличие многочисленных модификаций каналов, то проводку можно будет сделать почти незаметной. Есть изделия, которые не отличить от потолочного или напольного плинтуса, есть модели с окраской под дерево – вариантов масса, правда, стоят такие решения повышенной эстетичности дороже, чем самые простые изделия из белого пластика.

К минусам можно отнести и тот факт, что кабель забирает немного пространства. Да, зачастую такая потеря не приносит неудобств, но бывают случаи, когда каждый сантиметр на счету. К тому же, качественная прокладка проводки при помощи кабель-каналов возможна только при использовании большого количества вспомогательных элементов, т.е. кроме самого канала, необходимы будут тройники, углы и т.д. Учтите и тот факт, что выступающий элемент на стене или полу легко зацепить и повредить.

При выборе кабель-канала для электропроводки учитывайте следующие факторы:

• материал исполнения, который влияет на уровень долговечности, прочности и стойкости к возгоранию;
• особенности конструкции. Кабель-канал может быть с прямоугольным, угловым или полукруглым сечением, он может быть гибким или решетчатым – вариаций очень много, каждая будет незаменима в той или иной ситуации, и каждый вид мы рассмотрим далее;
• особенности помещения, где выполняется прокладка проводки. Например, канал для деревянного дома должен отвечать повышенным требованиям пожарной безопасности, а для подвижных конструкций применять стационарные кабель-каналы недопустимо;
• внешний вид. Для жилых помещений немаловажна эстетика, так что цвет и форма кабеля играют не последнюю роль;

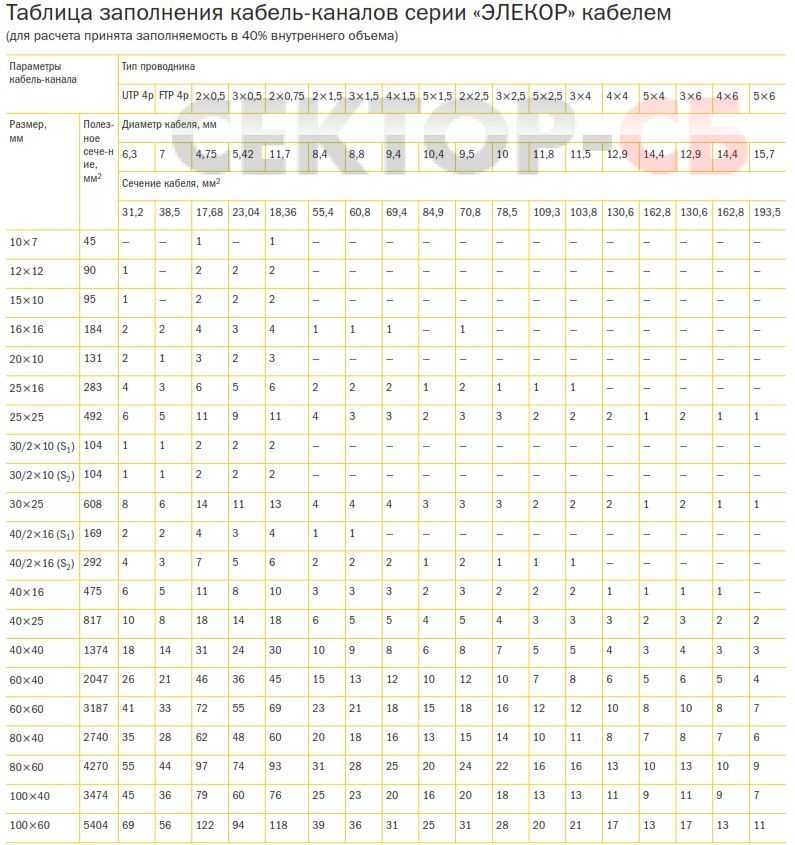

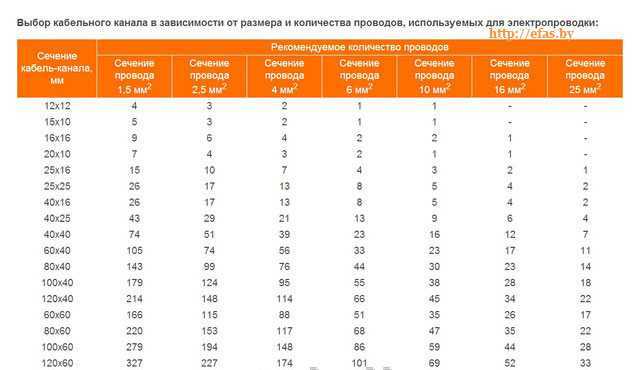

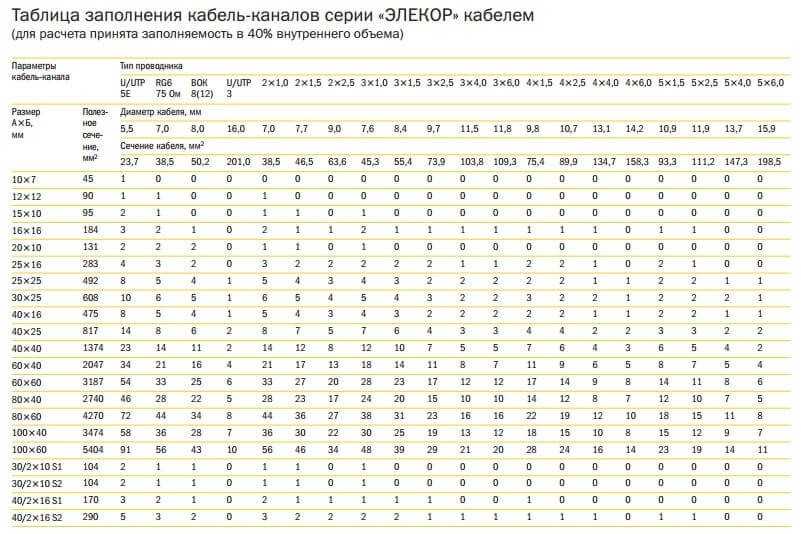

• размер. Чем больше проводов надо спрятать, и чем больше их сечение, тем больше понадобится кабель-канал, но к этому мы еще вернемся.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Материалы изготовления кабель-каналов, их преимущества и недостатки

Некоторые считают, что такие изделия имеют чисто декоративное назначение, но это совершенно не соответствует действительности. Кабельный канал для электропроводки создан для защиты потребителя в случае возникновения внештатной ситуации (короткое замыкание, перегруз проводки по мощности). Различные материалы, используемые при его производстве, имеют отличные друг от друга характеристики, не остановиться на которых нельзя. Почему же в частных домах, в основном, используются пластиковые короба для проводов, а на производстве больше в «почете» металлические? Как оказалось, причин такому разделению несколько.

Так выглядят металлические кабель-каналы…

Металлические короба для прокладки кабеля и их особенности

Металлический короб для проводки не слишком эстетичен. Однако, если говорить о безопасности, то здесь она на высоте и сейчас поймем почему. На производствах часто используются открытые короба, расположенные по стенам или под потолком. При этом они достаточно широкие, чтобы вместить в себя довольно толстые жгуты кабелей с немалым сечением. Закрытые кабель-каналы здесь не подойдут по той причине, что, когда магнитные поля каждого из проводов встречаются, происходит небольшой нагрев. Если при этом пространство вокруг замкнуто, температура начинает возрастать, повышая сопротивление кабеля, что влечет за собой еще больший его нагрев – и так до воспламенения или отключения автоматики. В открытых же коробах естественная вентиляцияпредотвращает этот процесс.

Железо, как известно, хороший проводник, а значит при использовании металлических коробов для электропроводки появляется возможность его заземления. В этом случае, при нарушении изоляции токонесущего провода разряд тока пойдет по пути наименьшего сопротивления, в землю, чем обеспечивается безопасность человека. Именно по этой причине не допускается укладка кабелей в стальных электрических коробах один на другой. Каждый из проводников должен иметь прямой контакт изоляции с металлом.

…а это обычные открытые подвесные короба

Использование для прокладки провода пластиковых коробов

Изделия из этого материала так же могут быть открытыми и закрытыми, однако в этом случае исключена возможность заземления конструкции. Несмотря на меньшую стоимость открытого короба из пластика, его использование менее популярно. Дело в том, что помимо меньшей безопасности такие конструкции не такие прочные, как металлические. Чаще всего пластиковые короба для электропроводки открытого типа используют на производствах при небольшом количестве кабелей.

Кабель-канал ПВХ закрытого типа получил довольно широкое распространение в монтаже открытой бытовой электропроводки. Несмотря на невозможность его заземления, он имеет возможность другого способа защиты от перегрева токонесущих жил.

Плинтус по сути тоже является кабель-каналом

Современные пластиковые кабель-каналы имеют довольно эстетичный внешний вид и различные цветовые решения, что позволяет их монтаж без ущерба для дизайна жилых помещений. Форма таких изделий так же может быть разнообразной.

Если говорить о безопасности, то она у подобных коробов закрытого типа так же на высоте. Самозатухающий ПВХ, из которого они изготовлены, не дает пламени, при его возникновении, разгореться. Этому же способствует и плотно закрытая крышка кабель-канала, которая не дает доступа кислороду для полноценного горения. Таким образом выигрывается некоторое время для того, чтобы защитная автоматика отключила напряжение в сети.

Перфорированные пластиковые изделия обеспечивают естественную вентиляцию

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Насколько бы безопасными не были кабель-каналы, никакой их защиты не хватит, если не установлена автоматика на вводе или же она неисправна. Все защитные свойства различных материалов и устройств должны работать сообща. Только в этом случае можно быть уверенным в безопасности.”

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Способ закрепления	Порядок работы, советы	Монтажная поверхность
при помощи саморезов	саморезы по дереву вкручиваются шуруповертом в среднем через 50 см; их использовать рекомендуется длиной около 40 мм; применяется для быстрого монтажа пластиковых каналов; предварительное сверление отверстий не требуется
дюбель-гвоздями (быстрый монтаж)	с короба снимается крышка; в нем насверливаются отверстия с шагом около 45 см; его прилаживают к поверхности, отмечая на ней расположение точек сверления; перфоратором делают в стене дырку; пластиковую часть гвоздя вставляют через короб в отверстие, металлическую после забивают	позволяет надежно закрепить на бетонной стене, кирпичной, каменной
«клопами»	закручиваются шуруповертом через указанное выше расстояние	тонкий металл (меньше 2-х мм)
клеем (жидкие гвозди)	наносят клеящий состав наизнанку подготовленного отрезка; прислоняют его на несколько секунд к отмеченному месту, отслоняют; ожидают, когда клей загустеют; прижимают обратно; дополнительно требуется применять дюбеля и саморезы	дерево, гипсокартон, обои, плитка, можно приклеивать и к бетонной поверхности

Ширина шага корректируется, исходя из неровностей поверхности. Подробнее о том, как выбрать и установить кабельный канал, смотрите в этом видео:

Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).

При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.

Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Гибкие короба для электропроводки

Появления на рынке такого вида каналов продиктовано неровностями стен помещения. Обычный короб может повторить перепад плоскости в 22 мм, но это не очень красиво. В большинстве случаев стены во время ремонта выравниваются, но это не всегда возможно. В этом случае выручить могут гибкие каналы для электропроводки. Они могут быть нескольких видов:

1. Резиновые. Такие кабель каналы имеют толстую стенку и являются серьезной защитой от любых повреждений. Используют их во влажных помещениях. Однако для парилки они не подходят.
2. Литые. Выполняются из пластика мягкого типа. Являются прекрасной защитой от влаги.
3. Трубчатые. Они представляют собой свитую в спираль металлическую полоску и применяются для перехода на плоскость двери. К их преимуществам относится бесконечное изгибание и большой срок эксплуатации. Уложить в них можно будет только гибкий провод или кабель.
4. Гибкие цепи или траки. Они представляют собой секционные изделия, которые по всей длине легко изгибаются вниз-вверх. Между собой секции соединяются шарнирами. Такие каналы еще называют полупрозрачными, так как между секциями есть просвет. Изделия обязательно комплектуются крышкой. Ширина гибких цепей может быть от 2 до 23,4 см.

По сравнению с жесткими, гибкие каналы-траки стоят довольно дорого. Объясняется это сложностью их изготовления. Используются они в основном для подключения и оборудования станков на производстве. В домашних условиях с их помощью подключают небольшие станки для бытовых нужд (сверлильные, наждачные).

Различие видов

Различают несколько видов электро коробов, у каждого из которых есть свои особенности. В частности главное различие состоит в типе применяемого материала для изготовления изделия.

Для выпуска кабель каналов применяют негорючий пластик, металл, керамику. Выбор материала зависит исключительно от предпочтений заказчика работ. Обычно руководствуются прочностными и иными характеристиками.

В связи с этим существуют определённые моменты, играющие доминирующую роль при выборе и одновременно факторы, снижающие привлекательность материала. Выражаются они в следующем:

Короба, выполненные из металла, представляют изделия, из обычной либо оцинкованной листовой стали. В других случаях применяются алюминиевые сплавы. Такой материал считается наиболее прочным. Предпочтение ему отдают при монтаже в производственных помещениях. Многие изготовители предпочитают окрашивать поверхности металлических коробов специальными негорючими составами.

Для домашнего использования берут пластиковые короба. Привлекательность каналов из такого вида материала состоит в аккуратной герметизации проводов, разнообразии расцветок и разности сечений.

Устройство кабельных каналов ведётся в зависимости от точек вывода электропроводов. В частности места расположения исходных точек могут находиться под потолком и у самого пола. Отсюда и названия видов изделий. Если короба проходят внизу они могут быть плинтусными и напольными.

Потолочное расположение каналов присутствует в офисах, на производстве. Именно в помещениях такого рода деятельности используются подвесные потолки, скрывающие проводку.

Кабель-каналы для электропроводки: информация, актуальная для потребителя

В состав кабель-канала входит корпус и крышка, соединяемые при помощи специальных замков-защелок. Количество замков может быть различным. У изделий с одним замком намного проще открывать и закрывать крышку, что значительно упрощает процесс контроля находящихся внутри проводов. Каналы с двумя замками позволяют более надежно соединить элементы системы между собой.

Изделия с двумя замками более надежные

Используемые при изготовлении ГОСТ кабель-каналы могут иметь внутренние перегородки либо изготавливаться без них. Первый тип позволяет одновременно в одном коробе разместить проводку и малоточный кабель, несмотря на то, что их не рекомендуется прокладывать совместно.

Короб для электропроводки может быть жестким и гибким. Степень жесткости во много определяет возможность выполнения монтажных работ в определенных условиях, например, при высоком риске механического повреждения или сложной геометрии основания. Гибкие короба востребованы при прокладке системы электроснабжения в помещении с неровными стенами, например, в бревенчатом доме.

Для гибких коробов нет непреодолимых преград

Жесткие изделия принято делить на глухие и с отверстиями. Первые могут быть парапетными или перфорированными. Вторые – напольными, парапетными, плинтусными.

Перфорированный жесткий короб

Глухие короба для кабеля представлены в виде:

• Гофротрубы, то есть литых трубок, изготавливаемых из резины или мягкого пластика;
• Цепей, траков. Такая конструкция полузакрытого типа состоит из большого количества одинаковых секций, допускающих изгиб изделия под произвольным углом.

При монтаже электропроводки используются изделия различного вида

В зависимости от конструктивных особенностей монтажных лотков производители предлагают:

• Мини кабель-каналы с набольшими поперечными размерами, внутри которых могут находиться всего 1 – 2 провода;
• Парапетные направляющие с Т-образным, фигурным, W-образным, Г-образным и универсальным профилем. По своим конструктивным особенностям они близки к мини кабель-каналам, но имеют большие поперечные размеры. Допускают использование нестандартных переходников с регулированием угла поворота в диапазоне 7 – 45 градусов. К ним удобно крепить розетки и выключатели;
• Плинтусные конструкции, монтируемые в месте соединения пола и стен и имеющие специальные полости для прокладки проводов. Могут состоять из нескольких секций;
• Гибкие каналы. Производители предлагают гофрированные и цепные изделия. Последние включают большое количество металлических или пластиковых элементов. Востребованы на промышленных предприятиях. Для производства гофрированных изделий используются негорючие пластмассы. Допускают монтаж под различным углом. Востребованы при прокладке закрытой и открытой проводки, а также при устройстве подвесных потолков;
• Уплощенный напольный короб с характерной овальной крышкой. Востребованы, если необходимо подвести электропитание к оборудованию, установленному на столе посередине комнаты. Особая овальная формы не создает помех для передвигающихся людей. Представлены в широкой цветовой гамме;
• Перфорированный канал, для изготовления которого может использоваться металл и пластик. Предназначены для группировки кабелей, монтируемых в электрощитке производственного помещения;
• Угловая потолочная конструкция. Изделие характерной треугольной формы, монтируемой в месте соединения потолка и стен;
• Проволочный лоток, для изготовления направляющих которого используется металлическая проволока. Используются на промышленных предприятиях;
• Прозрачные каналы, предназначенные для размещения светодиодных лент. По своему конструктивному исполнению близки к угловым направляющим, но имеют расположенные под углом 45 градусов перегородки, используемые для крепления светодиода.

Для светодиодных лент выпускаются прозрачные короба

Статья по теме:
