Ступенчатое сверло: фото, видео, размеры и разновидности, применение

Какие ступенчатые свёрла по металлу лучше – выбор производителя

Немаловажным критерием при покупке ступенчатой насадки является производитель, поскольку только изделия от проверенных компаний будут обладать требуемыми характеристиками.

На рынке представлены насадки как отечественного производства, так и импортного. К числу лучших российских образцов следует отнести ступенчатые свёрла «Зубр», «Интерскол» и «Туламаш». Все эти компании предлагают высококачественные изделия, выпускаемые как поштучно, так и наборами, с последующей гарантией.

Из импортных производителей можно отметить компании Bosch, Haisser, Ruko Precision Tools.

Виды сверл по металлу

• Спиральные(часто встречающие и самые популярные)
• Корончатые
• Конические или ступенчатые или как ещё называют конусное
• Перовое сверло

Вот мы разделили сверла по их внешнему виду. Это будет основным критерием. Теперь пройдёмся в общих чертах по видам, которые мы выделили, в каким именно ситуациях мы будем применять те или иные виды сверл при работе с металлом.

Спиральные

Спиральные сверла по металлу являются самыми популярными, и не только при работе с металлом. Они обладают высокой точностью и качеством при просверливании отверстий. Спиральные сверла представляют собой цилиндрический вид с выполненными спиралевидными канавками, которые расположенные вдоль всей рабочей зоны. Они позволяют отводить стружку металла из высверливаемого отверстия. На конце рабочей зоны находятся чаще всего две кромки, которые режут металл. За счет них сверло проделывает отверстия в металле.

Спиральные сверла можно использовать как на сверлильном станке, так и на ручной дрели. На станке будет выше точность вышей работы.

Спиральные сверла по металлу бывают с цилиндрическим хвостовиком и каноническим и шестигранным.

Сверло по металлу с каноническим хвостовиком

Если посмотреть на исполнение спирального сверла, можно выделить следующие группы:

• Спиральные сверла повышенной точности. Такие сверла применяются мастерами которым нужен высокий уровень точности при сверлении. Купив такое сверло, вы будете уверены в точности до микронов, в диаметре отверстия. Сверла повышенной точности можно распознать по маркировке А1 выбитой на их основании.
• Левостороннее спиральное сверло. Что бы ответить на вопрос для чего они применяются, можно вспомнить ситуацию, которая случалась с многими-а именно когда обламывается шляпка болта. Выкрутить его основание не представляется возможным. Именно для таких случаев и предназначено левостороннее спиральное свело-оно помогает выкрутить обломанные болты, шпильки. У кого то возникнет вопрос, как отличить левостороннее сверло от обычного-для этого достаточно взглянуть в какую сторону закручена его рабочая зона.
• Спиральные сверла по металлу общего назначения. Это тот вид, который мы используем чаще всего. Они имеют большой диапазон рабочих диаметров, вплоть до 80мм. Такие сверло часто применяются как в быту, так и на производстве.

Корончатые сверла

Корончатые сверла по металлу позволяют делать отверстия в металле больших диаметров. За счёт того, что при их использовании режется только наружная часть диаметра, затраты энергии на сверление минимальные. Это позволяет делать большие отверстия быстрее чем спиральными сверлами. В середине корончатого сверла находится обычное спиральное сверло, для центровки. Они позволяют делать отверстия диаметром до 15 сантиметров.

Внешним видом корончатое сверло по металлу похоже на стакан, с канавками с наружной стороны, для отвода стружки. И с центрирующим сверлом. На конце коронки присутствуют режущие зубья, которые изготавливаются из металла твердого сплава и с алмазным напылением.

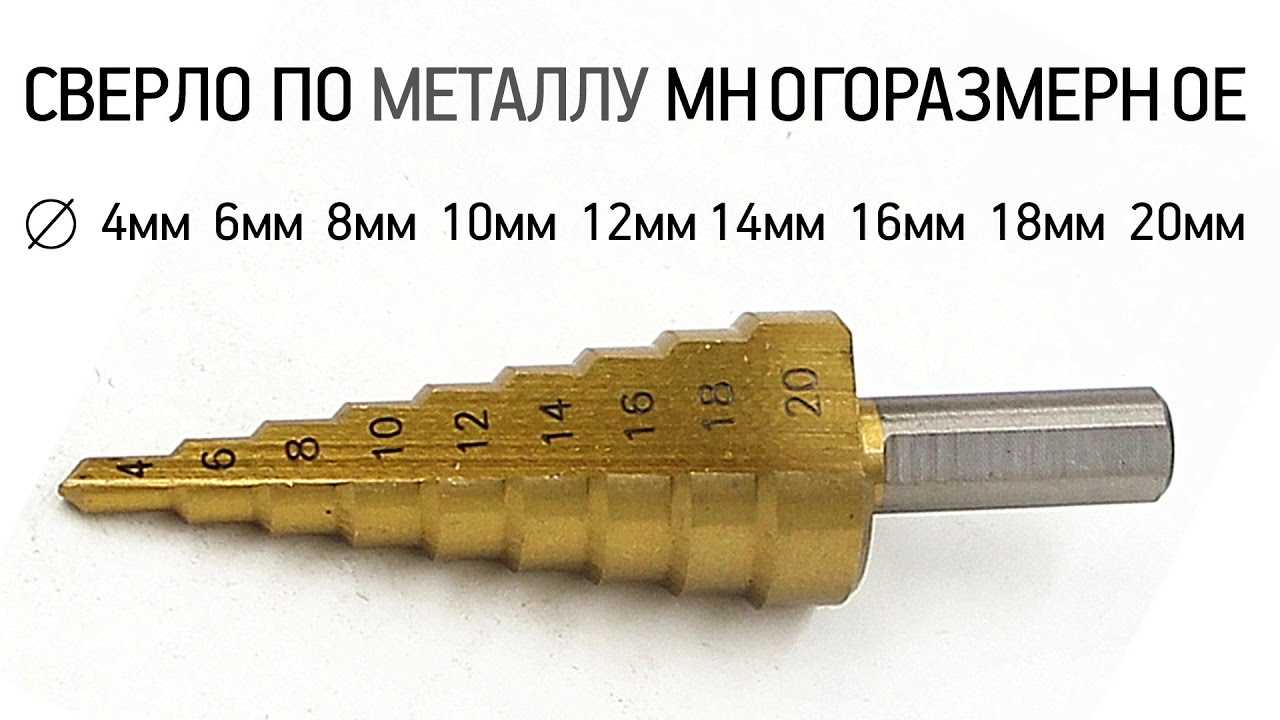

Конические (ступенчатое, конусное)

Ступенчатое или конусное сверло получило своё название за счёт своего вида. Оно похоже на конус. Конус ступенчатого сверла может быть как плавный, так и ступенями. Конусное ступенчатое сверло по металлу является универсальным, так как одним таким сверлом можно сделать отверстия разных диаметров. Оно применяется для сверления отверстий различного диаметра, или для увеличения отверстия в тонких металлах, в основном до 4мм. На конце конусное сверло имеет центрирующий наконечник, который позволяет сразу начинать сверлить в нужном месте, без сдвигов.

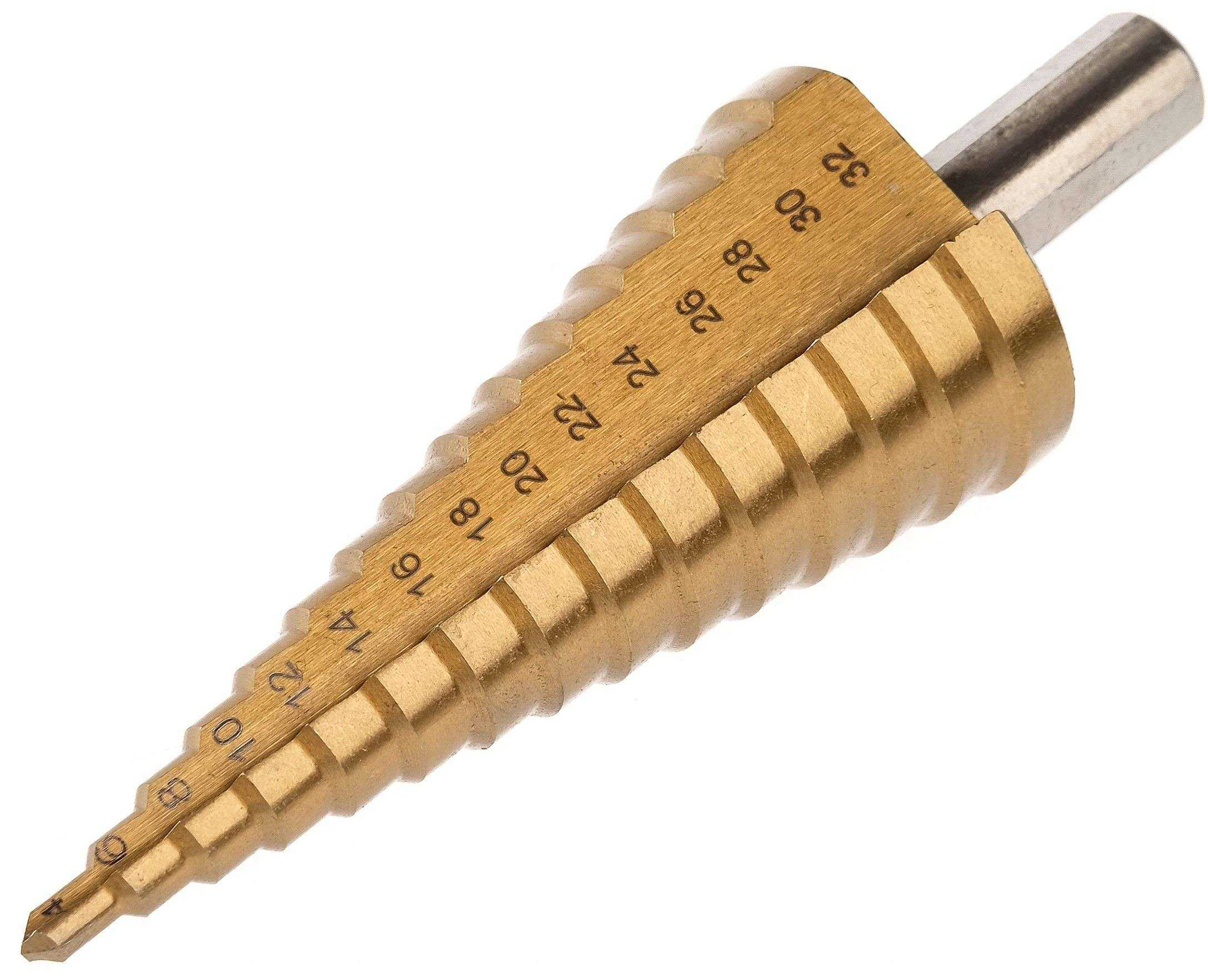

Конусные сверла бывают разных диаметров, вплоть от 4мм до 32мм.

Перовое сверло по металлу

Перовое сверло для металла имеет плоскую рабочую часть, причем она сменная. Сменную пластину к перовому сверлу по металлу можно купить отдельно, когда старая будет тупая.

Из плюсов перового сверла можно подчеркнуть его малую стоимость, что позволяет сделать его популярным для использования в домашних условиях.

Минусом же первого сверла является отсутствие отвода стружки, что дает некоторые не удобства по время работы. Во время сверления придется чаще останавливаться, и доставать перовое сверло из отверстия, для удаления стружки.

Виды сверл по металлу

• Спиральные(часто встречающие и самые популярные)
• Корончатые
• Конические или ступенчатые или как ещё называют конусное
• Перовое сверло

Вот мы разделили сверла по их внешнему виду. Это будет основным критерием. Теперь пройдёмся в общих чертах по видам, которые мы выделили, в каким именно ситуациях мы будем применять те или иные виды сверл при работе с металлом.

Спиральные

Спиральные сверла по металлу являются самыми популярными, и не только при работе с металлом. Они обладают высокой точностью и качеством при просверливании отверстий. Спиральные сверла представляют собой цилиндрический вид с выполненными спиралевидными канавками, которые расположенные вдоль всей рабочей зоны. Они позволяют отводить стружку металла из высверливаемого отверстия. На конце рабочей зоны находятся чаще всего две кромки, которые режут металл. За счет них сверло проделывает отверстия в металле.

Спиральные сверла можно использовать как на сверлильном станке, так и на ручной дрели. На станке будет выше точность вышей работы.

Спиральные сверла по металлу бывают с цилиндрическим хвостовиком и каноническим и шестигранным.

Сверло по металлу с каноническим хвостовиком

Если посмотреть на исполнение спирального сверла, можно выделить следующие группы:

• Спиральные сверла повышенной точности. Такие сверла применяются мастерами которым нужен высокий уровень точности при сверлении. Купив такое сверло, вы будете уверены в точности до микронов, в диаметре отверстия. Сверла повышенной точности можно распознать по маркировке А1 выбитой на их основании.
• Левостороннее спиральное сверло. Что бы ответить на вопрос для чего они применяются, можно вспомнить ситуацию, которая случалась с многими-а именно когда обламывается шляпка болта. Выкрутить его основание не представляется возможным. Именно для таких случаев и предназначено левостороннее спиральное свело-оно помогает выкрутить обломанные болты, шпильки. У кого то возникнет вопрос, как отличить левостороннее сверло от обычного-для этого достаточно взглянуть в какую сторону закручена его рабочая зона.
• Спиральные сверла по металлу общего назначения. Это тот вид, который мы используем чаще всего. Они имеют большой диапазон рабочих диаметров, вплоть до 80мм. Такие сверло часто применяются как в быту, так и на производстве.

Корончатые сверла

Корончатые сверла по металлу позволяют делать отверстия в металле больших диаметров. За счёт того, что при их использовании режется только наружная часть диаметра, затраты энергии на сверление минимальные. Это позволяет делать большие отверстия быстрее чем спиральными сверлами. В середине корончатого сверла находится обычное спиральное сверло, для центровки. Они позволяют делать отверстия диаметром до 15 сантиметров.

Внешним видом корончатое сверло по металлу похоже на стакан, с канавками с наружной стороны, для отвода стружки. И с центрирующим сверлом. На конце коронки присутствуют режущие зубья, которые изготавливаются из металла твердого сплава и с алмазным напылением.

Конические (ступенчатое, конусное)

Ступенчатое или конусное сверло получило своё название за счёт своего вида. Оно похоже на конус. Конус ступенчатого сверла может быть как плавный, так и ступенями. Конусное ступенчатое сверло по металлу является универсальным, так как одним таким сверлом можно сделать отверстия разных диаметров. Оно применяется для сверления отверстий различного диаметра, или для увеличения отверстия в тонких металлах, в основном до 4мм. На конце конусное сверло имеет центрирующий наконечник, который позволяет сразу начинать сверлить в нужном месте, без сдвигов.

Конусные сверла бывают разных диаметров, вплоть от 4мм до 32мм.

Перовое сверло по металлу

Перовое сверло для металла имеет плоскую рабочую часть, причем она сменная. Сменную пластину к перовому сверлу по металлу можно купить отдельно, когда старая будет тупая.

Из плюсов перового сверла можно подчеркнуть его малую стоимость, что позволяет сделать его популярным для использования в домашних условиях.

Минусом же первого сверла является отсутствие отвода стружки, что дает некоторые не удобства по время работы. Во время сверления придется чаще останавливаться, и доставать перовое сверло из отверстия, для удаления стружки.

Как выбрать конусное сверло

Косвенным признаком качественного изделия будет являться его цена. К тому же по цвету металла можно будет сказать из материала и какой прочности изготовлен буравчик.

Ступенчатые изделия можно разделить по цвету на несколько групп по качеству:

1. Серый цвет говорит, что изделие сделано из стали, которая не подвергалась дополнительной обработке. Такие изделия имеют невысокую прочность.
2. Чёрный цвет указывает на закалку перегретым паром. Качество будет немного выше чем у серых собратьев, но и стоимость отличается в большую сторону.
3. Тёмно-золотистый цвет получается, если инструмент подвергался высокотемпературному отпуску. Процедура позволяет убрать чрезмерное напряжение в металле, что положительно сказывается на эксплуатационных характеристиках изделия.
4. Если конусное сверло имеет ярко-золотистый цвет, то по этому признаку можно идентифицировать наличие износостойкой поверхности состоящей из нитрида титана. Тип материала является самымпрочным, но и стоимость будет в несколько раз выше, в сравнение с дешёвыми аналогами.

Кроме качества материала на финальную стоимость будет влиять диаметр приобретаемого инструмента.

Например:

• качественное ступенчатое сверло по металлу 4-32 мм будет стоить не менее 1000 рублей;
• если не требуется сверлить отверстия большого диаметра, то можно приобрести сверло 4-20 мм, стоимость которого при равном качестве будет примерно 500-600  руб.

Видео:

Какие лучше ступенчатые сверла по металлу можно определить по отзывам в сети Интернет. Качественную информацию получить можно на специализированных форумах, где общаются специалисты применяющие конусные изделия в ежедневной работе.

Заточка инструмента

При длительном использовании даже качественные изделия могут затупиться. Каждому домашнему мастеру необходимо знать, как заточить ступенчатое сверло по металлу. Процедура сложная, кроме теоретических сведений нужно освоить практические навыки.

Для заточки конусного буравчика необходимо выполнить следующие действия:

• закрепить сверло в тисках:
• взять в руки небольшую болгарку с точильным кругом;
• аккуратно заточить режущие кромки, которые были повреждены.

Так удаётся восстановить работоспособность конусного инструмента самостоятельно.

Видео:

https://www.youtube.com/watch?v=-ygg29QvwV8

Если имеется возможность обратиться к специалистам, то можно за небольшие деньги получить полное восстановление буравчика.

Видео:

Как сверлить

Хорошо заточенным инструментом легко сделать высокоточные отверстия в металлическом листе толщиной до 4 мм.

Чтобы выполнить сверление правильно, желательно придерживаться рекомендаций:

• место для сверления намечается керном;
• сверло во время работы держится в строго перпендикулярном положении по отношению к плоскости металла;
• сверление металла производить на малых оборотах. Чем больший диаметр отверстия необходимо сделать, тем медленнее должен вращаться режущий инструмент. Идеально для выполнения данной задачи подходит шуруповёрт;
•  следует смазать сверло небольшим количеством машинного масла, чтобы снизить рабочую температура инструмента во время работы.

При соблюдении требований конусное изделие прослужит долго, без заточки.

Видео:

Сверло многоступенчатое по металлу – преимущества и недостатки

Все режущие инструменты обладают своими отличительными характеристиками, из которых можно выделить положительные и отрицательные свойства. К числу преимуществ конусных ступенчатых свёрл следует отнести:

Сверление отверстий различного диаметра при использовании всего одной насадки.
Повышенная стойкость к износу по сравнению с обычным цилиндрическим инструментом.
Скорость работы. Благодаря высокому быстродействию первоначальные свойства сверла сохраняются, поскольку режущие кромки просто не успевают нагреться.
При работе не требуется предварительное кернение места сверления, поскольку тонкий кончик моментально врезается в поверхность.
Сочетание функции сверлящего и шлифовального инструмента.
Плавность перехода от меньшего к большему диаметру позволяет исключить деформацию заготовки

Это очень важно при работе с тонкими листами.
Универсальность применения, позволяющая использовать насадку как на стационарном станке, так и на ручном электроинструменте.
Некоторые модели имеют дополнительное абразивное напыление, повышающее их прочность.
Отсутствие необходимости частой заточки.

Основным достоинством конусной насадки является сверление без дефектов кромки отверстия

Несмотря на большое количество положительных моментов, конусное сверло не является идеальным инструментом. Пользователи выделяют основной недостаток – высокая цена.

ТЕСТЫ

Шуруповёрт — Makita 6271, полностью заряженный, скорость первая (до 400 об/мин.) Процесс сверления показан на видео ниже, где в качестве испытуемых материалов используются дюраль (1.7мм), крышка корпуса DVD-привода (0.4мм), плата из стеклотекстолита (1.6мм), фанера (4мм) и пластик (1.9мм). Условия были не идеальны (как обычно и бывает), поэтому в некоторых моментах сверло дёргало из-за не перпендикулярной установки его кончика к плоскости материала.Что получилось:

Дюраль удалось просверлить до 12мм, крышку DVD-привода до 18мм. Это на первой скорости, шуруповёрт старался сильно не напрягать. Если переключиться на повышенные обороты, то есть фора расширить отверстия ещё на 1-2 ступени. Остальные материалы — удались целиком, вплоть до 22мм.

МАТЕРИАЛ СВЁРЛ

Чаще всего ступенчатые и конусные свёрла изготавливают из быстрорежущей стали HSS. Её отечественный аналог — сталь Р6М5. Ими можно обрабатывать материалы твёрдостью до 27 HRC.

Для увеличения твёрдости, сталь HSS легируют 5% кобальта. Такая сталь имеет маркировку HSSE Co5. Отечественный аналог — сталь Р6М5К5. Для подобных свёрл можно использовать более жесткий режим резания, обрабатывая материалы твёрдостью до 35 HRC, в том числе и нержавеющие стали.

ПОКРЫТИЕ

Для улучшения износостойкости и увеличения срока службы свёрла могут покрываться специальными материалами для повышения износо- и теплостойкости, снижения трения, улучшения коррозионной и химической стойкости.

Встречаются свёрла со следующими покрытиями:

TiN (нитрид титана)

Имеет золотистый цвет. Снижает энергоемкость, повышает надежность инструмента и красностойкость (способность материала сохранять свои свойства при нагреве до температуры красного каления). Снижает трение и уменьшает возможность возникновения вибрации. Дает возможность увеличить скорость сверления на 40%, стойкость инструмента повышается в два раза.

Имеет красно-коричневый цвет. Улучшает температурную стойкость, подходит для высокоскоростной обработки. Снижает трение и уменьшает возможность возникновения вибрации. Возможность увеличения скорости сверления на 60%, стойкость инструмента повышается в четыре раза. Твёрдость обрабатываемых материалов — до 41 HRC.

УГОЛ ПРИ ВЕРШИНЕ И ЗАТОЧКА

Данная величина — компромисс между лёгкостью врезания сверла в материал и и прочностью режущей кромки. У конических сверл он составляет 118°. Такой угол обеспечивает оптимальную центровку отверстий в материале. Это означает, что нет необходимости в предварительной центровке, и можно сверлить отверстия за один рабочий проход.

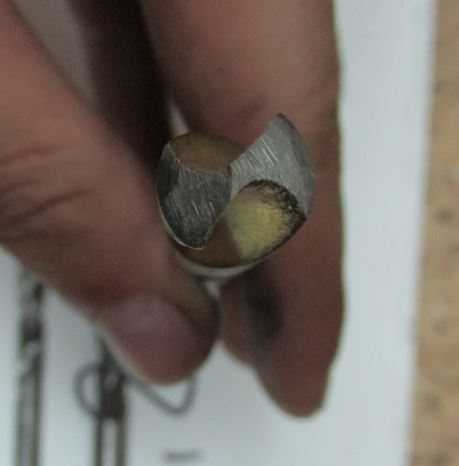

Для эффективного сверления, коническое сверло имеет крестовую заточку — форма С по стандарту DIN1412. Такие сверла хорошо центруются в тонком листовом металле и подходят для сверления отверстий в твердой и высоколегированной стали.

РЕЖУЩИЕ ЧАСТИ

Конические свёрла имеют, как правило, две режущие кромки при вершине и стружкоотводящие канавки, которые бывают прямыми или спиральными. Канавки также образуют режущие кромки, которые обрабатывают материал.

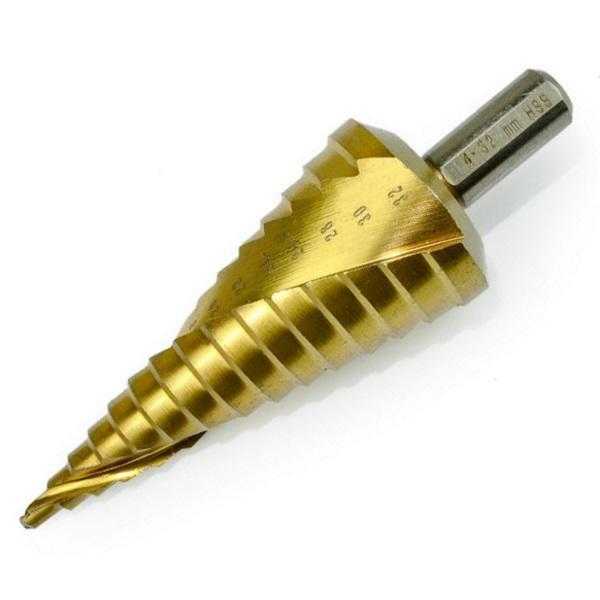

Спиральная канавка рекомендуется при сверлении материалов большой толщины. Ей проще засверлиться, она устойчивее в материале. Прямые подойдут для тонких листов и они проще в изготовлении. Чаще всего встречаются свёрла с одной или двумя канавками, но в ассортименте GARWIN есть свёрла от бренда RUKO с тремя режущими кромками с прямыми канавками.

ЗАДНЯЯ ЧАСТЬ

Может быть:

• Прямой. При работе желательно следить, чтобы сверло не провалилось в готовое отверстие, иначе его сложно достать. Также на материале может образоваться заусенец, который придётся обрабатывать дополнительно.
• Конусной. По сравнению с прямым, облегчает вытягивание сверла при полностью просверленных листах.
• С упором. Упор, в виде конического расширения, предотвращает уход сверла за пределы плоскости детали и зенкует отверстие.

ХВОСТОВИК

Наши сверла для листового металла производятся с несколькими типами хвостовиков:

• Цилиндрические;
• Цилиндрические с тремя продольными фасками;
• Свёрла-биты с шестигранным хвостовиком.

Последние два хорошо подходят для применения в ручных дрелях, так как защищены от проворачивания в сверлильных патронах.

Остались вопросы по этой статье или есть предложения, о чем написать следующие? Пишите в комментарии!

Конусное сверло по металлу

Различные конусные сверла по металлу применять несложно. Рабочая часть данного приспособления — это конусный ряд, состоящий из поэтапных кольцевых элементов и продольной канавки, которая имеет острую кромку для резания металла. Поэтому можно применять один и тот же инструмент для выполнения различных отверстий. Выбрав такое изделие, мастер не будет в процессе работ искать инструменты разной толщины. Не придется их покупать, что позволит сэкономить на производстве монтажных работ.

Постепенное изменение диаметра конусного инструмента осуществляется благодаря наличию плавных переходов от широкой части изделия к острию. Данная форма помогает вращению изделия, в результате эффективность обработки тонкого металла увеличивается. При производстве конусных моделей используют прочную сталь, благодаря этому изделие обладает продолжительным периодом эксплуатации и его не придется часто точить.

Конусные сверла могут за 1 раз осуществлять такие технологические процессы, для которых при использовании других видов конструкций нужно поэтапно применять несколько моделей. Сверлить отверстия в металлическом листе можно с большой скоростью, выходит отличное качество обработки, даже если лист имеет небольшую толщину. Применяются конические сверла по металлу для обработки стальных листов, цветных металлов, древесины, пластика или гипса.

Острие конусного инструмента обеспечивает точную установку приспособления, не нужно пробивать ориентировочное отверстие в заготовке. Конусное сверло устанавливают на ручную дрель или станок. Если подобрать переходники, то такое приспособление можно установить на болгарку или перфоратор. Конструкция с переходником позволяет сверлить отверстия в заготовках из стали.

Инструменты применяют, чтобы исправить дефекты после использования бура, устранить заусенцы, выполнить треугольные отверстия. У конусного приспособления есть вершина. Для того чтобы осуществлять предварительное сверление, имеется скошенный переход. Чтобы убрать неровности отверстий, есть режущая кромка, с ее помощью можно увеличить ширину проема. Инструменты часто используются в автосервисе при ремонте узлов автомашин, монтаже сантехнических приспособлений, ремонте электрощитов, в строительстве.

Как выбрать конусное сверло

Рассматривая модели от различных производителей, рекомендуем воспользоваться следующими советами:

Подробно ознакомьтесь с характеристиками ступенчатого буравчика

Некоторые модели лучше подходят для работы с металлом, чем с другими материалами.
Обратите внимание на цвет изделия. Серый оттенок говорит о том, что с инструментом не проводились финишные операции по увеличению эксплуатационных характеристик

Буравчики серого цвета очень хрупкие – их не рекомендует использовать при обработке изделий с высокой прочностью. Черный оттенок указывает на наличие оксидной пленки, образовавшейся под действием термообработки паром. Светло-золотой цвет свидетельствует о закалке изделия с последующим отпуском. Эта процедура проводится для снятия напряжений и уменьшения хрупкости стали. Ярко-золотой оттенок характерен для буравчиков самого высокого качества с финишным покрытием из нитрида титана. Этот элемент отлично справляется со сверлением прочных материалов и цветного металла. Износоустойчивое покрытие гарантирует длительный срок службы.

1. Изучите типоразмер и маркировку изделия.
2. На окончательный выбор влияет надежность изготовителя инструмента. Проверенные бренды будут рассмотрены ниже.
3. Возможность заточки. Такой инструмент прослужит гораздо дольше, чем обычный. Срок эксплуатации определяет и высокую стоимость.

Популярные производители

На рынке имеется широкий выбор ступенчатых сверл различного качества. Рассмотрим самых известных производителей сверлильного инструмента:

1. Bosch. Немецкий бренд, качество товара которого проверено временем. Стоимость начинается от 3 тыс. рублей.
2. Makita. Японский производитель качественной оснастки предлагает потребителям товар различных ценовых категорий, от 1 тыс. рублей.
3. Haisser. Бренд из Китая. Специализируется на производстве ручного и вспомогательного инструмента. Благодаря специальным добавкам сверлильные принадлежности можно использовать в самых тяжелых условиях.

Тем, кто ищет оптимальное соотношение цены и качества, следует обратить внимание на продукцию «Зубра» и «Энкора». Товары этих производителей уже давно способны составить конкуренцию ведущим брендам

Высокая стоимость часто отпугивает потенциальных покупателей, несмотря на то что качественный товар в долгосрочной перспективе способен вернуть все затраты.

Достоинства и недостатки этих сверл

Для того чтобы просуммировать изложенный материал и помочь вам в принятии решения о необходимости приобретения ступенчатого сверла выделим положительные и отрицательные стороны данного типа инструмента.

К достоинствам можно отнести следующие характеристики:

• одно ступенчатое конусное сверло может заменить целый набор сверлильного инструмента (до 16 обыкновенных сверл);
• полученные отверстия имеют очень высокое качество поверхностей, что делает необязательным последующую чистовую обработку;
• возможность работы с тонколистовой сталью;
• экономия на приобретении полного набора типоразмеров сверл;
• конусные сверла имеют небольшую по сравнению с другим типом сверл длину, что упрощает работу;
• качественные сверла имеют высокую надежность и долговечность;
• возможность сверления на высоких оборотах позволяет повысить производительность процесса.

Из недостатков ступенчатых сверл выделим такие их особенности:

• по сравнению с другими типами сверлильного инструмента конусные сверла имеют более высокую стоимость;
• при работе с гладкими конусными сверлами получить точное значение диаметра довольно сложно даже для профессионала;
• для работы с данным типом инструмента нужно иметь определенные навыки;
• произвести заточку ступенчатых конусных сверл довольно непросто, особенно в домашних условиях.

Сверла для керамики и стекла

Керамическую плитку или стекло сверлят коронкой или специальным копьевидным инструментом. Его наконечник изготовлен либо из победита, либо из карбида вольфрама. Если специализированный инструмент для стекла или плитки отсутствует, можно использовать сверло для бетона

Только обязательно острое, и работать им нужно осторожно, поскольку его форма не совсем подходит для такой работы

Копьевидное сверло для плитки из керамики и коронка с алмазным напылением.

Коронка для стекла и кафеля почти не отличается от коронки для камня. Только на ее режущей кромке вместо зубьев имеется алмазное напыление.

Для сверления в кафеле больших отверстий используют инструмент, называемый балериной. Он напоминает обычный циркуль. Сверление производится с изнаночной стороны плитки. Обороты дрели устанавливают на минимум.

Как правильно выбрать ступенчатое сверло?

Для правильного выбора ступенчатого сверла нужно определиться с целями, для которых будет использоваться инструмент. Таким образом, необходимо определить отверстия каких размеров необходимо сверлить

Особенно важно значение наименьших и наибольших диаметров, которые планируется выполнять

Также следует определиться на каком ручном инструменте либо станке будет использоваться сверло. От этого зависит тип хвостовика, который должен быть на сверле. Поэтому следует внимательно изучить разъем патрона под сверло и четко знать форму и размеры хвостовика. Если же хвостовик не будет подходить под имеющиеся разъемы, придется отдельно приобретать специальный переходник.

Важно определиться с производителем и уровнем инструмента. Как уже отмечалось, ступенчатые конические сверла ярко-золотистого цвета производятся с примесями кобальта и титана, с абразивным покрытием и имеют высокую твердость

Они прослужат дольше и позволят работать с толстым прокатом, нержавеющими и легированными сталями.
