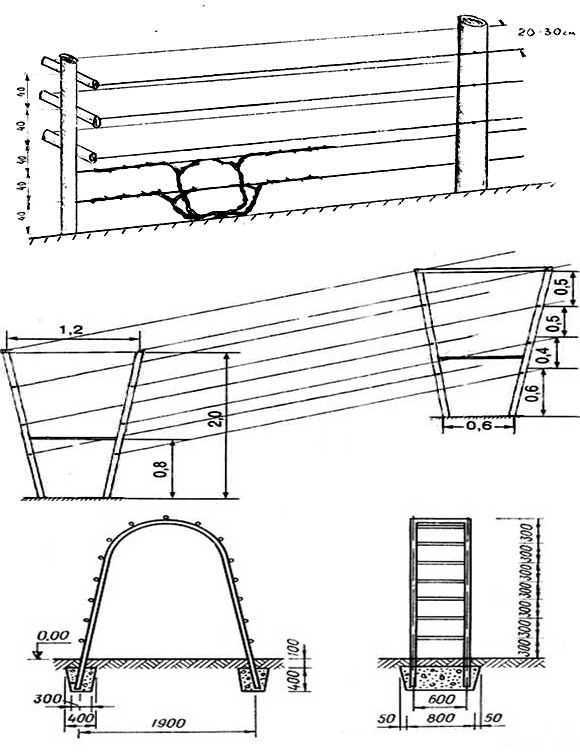

Шпалеры для винограда своими руками: чертежи + фото

Конструкции и их назначение

Простейшая шпалера на участке

Существует много фото и видео шпалер для винограда, которые используют садоводы, у каждой есть свои плюсы и минусы:

• Одноплоскостная вертикальная – лозы подвязаны в одной плоскости
• Двухплоскостная – создаются 2 параллельные полезные плоскости, стойки прочно закрепляют, на проволоку подвязывают побеги одного ряда винограда
• Беседочная – применяют в зонах отдыха. К ним в основном подвязывают декоративный, неукрывной виноград или вьющиеся культуры
• Арочная – позволяет получить высокий урожай благодаря хорошему проветриванию и качественному освещению плетей. Арки позволяют создать тень в нужном месте, но на них можно выращивать только морозостойкие не требующие укрытия сорта винограда
• Полуарка – подходит для зонирования небольшого участка. Можно размещать в зоне отдыха
• Пергола – используют для затенения, кроме винограда на них выращивают любые лиановидные растения

Вид опоры	Используют для	Не подходит для
Одноплоскостная	Для районов с недостатком солнечного света, на них растения получают максимум света. Для северных регионов, так в холодных широтах проще укрыть растущий на них виноград на зиму просо засыпав его почвой. Понадобится немного укрывного материала, его просто закрепить на столбиках. Для людей выращивающих мало винограда. Выращивают сорта с высокой побегообразующей способностью.	Для мощных растений, на которых формируются несколько рукавов, так как новым побегам недостаточно места и куст быстро зарастает.
Двухплоскостная	Для растений имеющих много побегов. Для лучшего плодоношения. Для быстрорастущих сортов. Для участков с хорошей увлажненностью и плодородной почвой. Для штамбовых растений.	Для маленьких участков не позволяющих высадить виноград отдельно. Для районов с недостатком солнечного света, в таких условиях побеги подвязанные в разных плоскостях плохо освещаются.

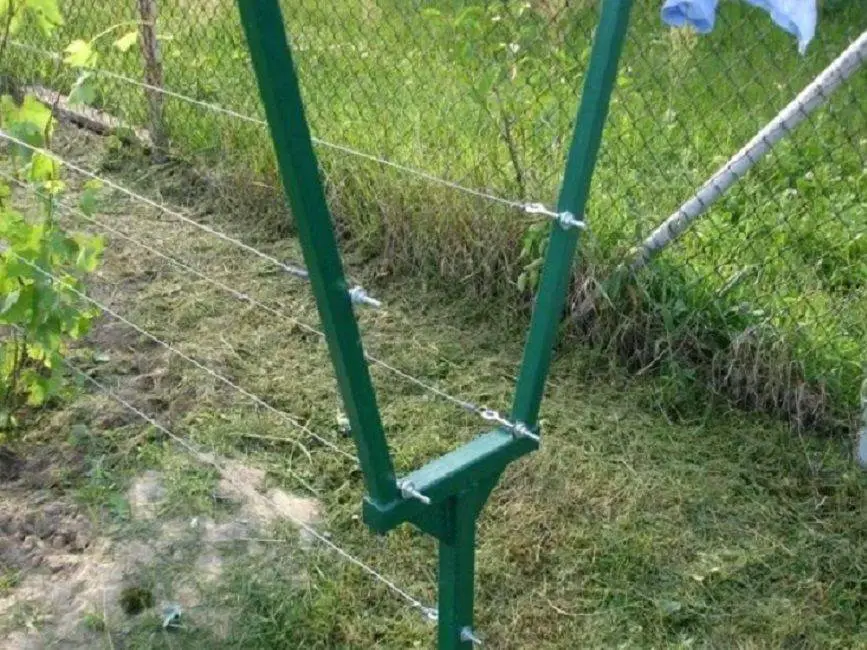

Двухплоскостная шпалера

Двухплоскостная шпалера отличается от обычной вертикальной шпалерьг двумя наклонными плоскостями. Устройство ее требует больших затрат труда и материалов.

Устанавливать двухплоскостную шпалеру целесообразно на орошаемых участках с богатыми почвами, обеспечивающими сильный рост кустов, и при ширине междурядий не менее 2,5 м. Шпалеру делают высотой 2 м с разветвлениями в сторону междурядий в верхней части от центра ряда на 75 см.

Как и при устройстве обычной шпалеры, крайние в рядах столбы двухплоскостной шпалеры прочно укрепляют якорями или упорами. Расстояние между промежуточными столбами в рядах и между проволоками на шпалере такое же, как и при одноплоскостной вертикальной шпалере. К верхним концам столбов прикрепляют деревянные или металлические перекладины длиной 1,5 м. От конца перекладин вниз идут деревянные планки или железные прутья, которые крепят к нижней части столбов на высоте 20—25 см от уровня почвы. По бокам планок (прутьев) закрепляют три-четыре ряда проволоки.

При закладке виноградника на двухплоскостной шпалере расстояние между кустами в ряду дается 1 — 1,25 м для слабо- и среднерослых кустов и 1,5—2 м — для сильнорослых.

Кусты на такой шпалере можно формировать по типу многорукавного веера или кордона. Многолетние и однолетние части кустов распределяют по обеим плоскостям шпалеры так, чтобы кусты или части их через один занимали то правую, то левую ее плоскость.

Какой взять материал?

Конструкцию опоры для винограда можно выполнить из различных материалов: дерева, металлических или пластиковых труб. Каждый из материалов имеет свои преимущества и недостатки.

Дерево

Деревянные стойки имеют наиболее декоративный вид, благодаря чему очень популярны у садоводов. Но к сожалению, они недолговечны. Как правило, через 5-7 лет находящаяся в земле часть начинает загнивать.

Плюсы:

• Экологичность материала.
• Доступность материала и инструментов для его крепления.
• Простота работы.
• Декоративность конструкции.
• Дешевизна.

Минусы:

• Материал подвержен влиянию гнили и плесени.
• Небольшой срок службы (до 7 лет).
• Требует ежегодной защитной обработки.

Чтобы продлить срок службы шпалеры из дерева, необходимо выбирать твердые породы деревьев, например: дуб, ясень, каштан. Также необходимо выполнить обработку подземной части опоры: в течение 3-х суток вымочить в 5% растворе медного купороса, а после обработать ее жидкой смолой или керосином.

Металл

Металлические опоры более практичны и долговечны, чтобы их построить обычно берут металлические трубы от 6 см в диаметре. При проектировании опоры нужно учесть то, что основная нагрузка идет на крайние столбы, поэтому для них нужно выбрать трубы большего диаметра, чем промежуточные опоры.

Опоры для винограда

Плюсы:

• Большой срок службы(более 50 лет).
• Выдерживает большой вес.
• Не деформируется при сильном ветре.

Минусы:

• Для сбора конструкции необходим сварочный аппарат и умение им пользоваться.
• Раз в 5 лет конструкции необходима антикоррозийная обработка.
• Высокая стоимость.
• Сложность в изготовлении.
• Тяжесть конструкции, одному человеку собрать такую шпалеру проблематично.

Справка! Зимой нежелательно, чтобы растения касались металла, поэтому рекомендуется лозу подвязывать тканью.

Пластик

Опору для винограда можно также изготовить из пластиковых труб. Этот материал легкий, долговечный и легко гнется.

Плюсы:

• Не боится неблагоприятных факторов: влаги, мороза, гнили, коррозии и т.д.
• Большой срок службы (несколько десятков лет).
• Быстрый монтаж с герметичными неразборными соединениями.
• Доступность материала.

Минусы:

• Для проведения работ нужен специальный паяльник.
• Желателен небольшой опыт работ с пластиком и паяльником для него.
• Не подходит для высоких опор и поддержки растений с большой массой.
• Не выполняет декоративную функцию.

Для поперечных рядов всех видов шпалер применяют толстую медную или алюминиевую проволоку (диаметром в 3-4 мм.).

Также в последнее время популярно делать шпалеры из стеклопластиковой арматуры, т.к. этот материал относительно недорогой и доступный, к тому же он проявил стойкость к образованию коррозии.

Предназначение шпалеры

Каркас требуется для правильного развития винограда и фиксации побегов. Благодаря ему ветки находятся в вертикальном положении и не касаются земли.

Преимущества использования подпорки для винограда:

1. Воздухообмен. За счет равномерного распределения ветвей по опоре растение проветривается со всех сторон.
2. Снижение риска заражения растения от побегов и вредителей. При соприкосновении с грунтом вероятность попадания на виноградные ветви спор грибов и вредителей значительно возрастает. Постоянное проветривание, быстрое испарение влаги создают неблагоприятные условия для развития инфекции.
3. Лучшее освещение. Листья и ягоды получают одинаковое количество света со всех сторон. Это благотворно влияет на вкус и количество ягод, а также рост культуры.
4. Поддержка. Побеги винограда гибкие, но тонкие. Без опоры они будут ломаться под тяжестью плодов.
5. Экономия пространства. Вертикальное расположение лоз позволяет создавать виноградники своими руками даже на дачах и маленьких загородных участках.
6. Эстетичность. Виноградные лозы на шпалерах выглядят красиво и вписываются в ландшафт сада. С их помощью зонируют участок.
7. Удобство. За лозами на шпалерах проще ухаживать: в таком положении садоводу лучше видно, какие побеги удалить, а какие — вылечить. С горизонтальных лоз удобнее собирать урожай.

Другие разновидности конструкции

В зависимости от конструкции шпалеры могут быть различных типов. Прежде чем начать возведение опоры, нужно изучить все эти типы.

Столбчатая

Это самая простая разновидность опорных конструкций для винограда. Представляет собой несколько столбиков, между которыми горизонтально натянута проволока или металлический трос.

Такую шпалеру для винограда легко изготовить своими руками даже без наличия специальных схем. Необходимо выкопать ямы глубиной минимум 60 см. В них установить опорные столбы, засыпать ямы глиной и тщательно утрамбовать. Можно залить бетоном, чтобы полученная конструкция была еще более долговечной.

Затем натягивается проволока между столбами. Ее протягивают горизонтально в несколько рядов с промежутками между ними около 50 см.

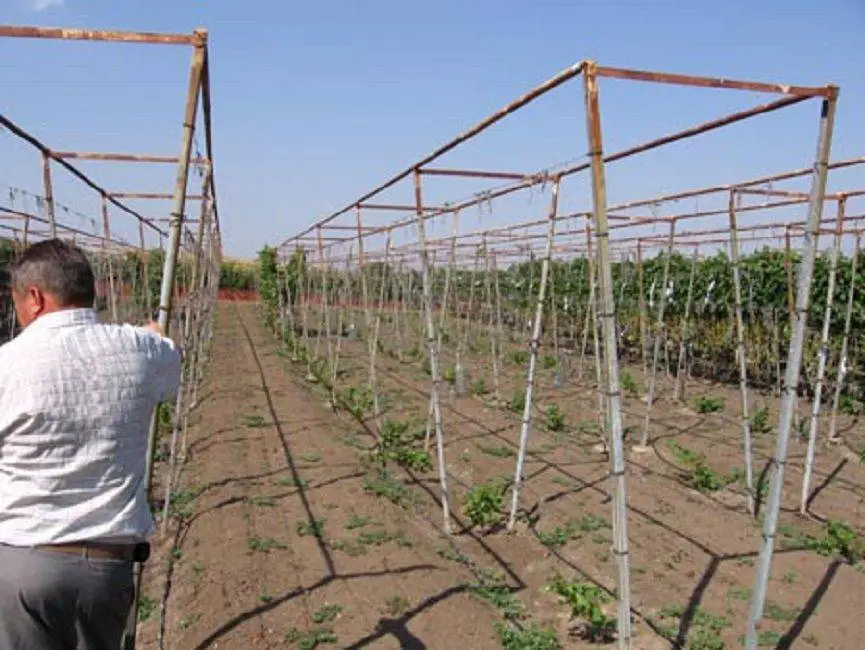

Столбчатая шпалера может быть одноплоскостной или двухплоскостной. В первом случае столбики устанавливают в один ряд, а во втором – в два, с промежутками 60-120 см между ними.

Полуарка

Изготовленная опора для винограда имеет изогнутый в дугу верх, напоминая навес. Под ним создается тень, поэтому под такой конструкцией можно расположить скамейку или даже небольшой стол. Однако в этом случае тень получается только с одной стороны, из-за чего придется либо использовать переносную уличную мебель, либо подбирать другой тип шпалеры.

Полуарочные опорные конструкции подходят для тех случаев, когда площадь под посадку винограда является небольшой. В этом случае виноградные кусты высаживаются в один ряд. Притом дачник может выращивать сразу несколько сортов винограда, имеющих разное время созревания. Но их необходимо высаживать группами, а не вперемешку.

Арка

Это достаточно распространенный вариант шпалеры для винограда своими руками. Преимуществом такой конструкции является то, что с ее помощью можно получить довольно большой затененный участок. И под ним можно расположить не только дачную мебель, но даже автомобиль.

Для арочных шпалер требуется достаточно много места. Многие предпочитают делать конструкцию прямо на въезде во двор, за счет чего создается импровизированный гараж для летнего периода.

В этом случае виноград высаживается в два ряда. С каждой стороны можно высаживать разные сорта, не боясь, что при самоопылении сорт будет испорчен.

Арочные конструкции выглядят достаточно красиво, но изготовить их самостоятельно бывает проблематично. Притом для этого требуется довольно много материалов. Кроме того,  в дальнейшем может затрудняться процесс обрезания старых побегов винограда.

Пергола

Это разновидность арочных шпалер. Подходит для сильнорослых гибридов, которым не хватает места на одноплоскостных или двухплоскостных шпалерах.

Такая конструкция имеет следующие преимущества:

• Каждый лист хорошо освещается солнцем, что обеспечивает нормальное протекание фотосинтеза.
• Грозди свободно провисают, не соприкасаются с лозой. Это не только предотвращает развитие грибковых поражений, но и облегчает процесс сборки винограда.
• Кусты легко обрабатывать специальными составами. Обычно достаточно покрывать противогрибковыми препаратами только нижнюю часть кустов.

Изготавливают перголы из металла или дерева. Но классический вариант – металлическая конструкция. Она представляет собой несколько арок, связанных между собой решетчатым перекрытием.

Опоры для перголы делают из металлических труб с диаметром 50-80 мм. Их высота над уровнем земли должна составлять 2-2,2 м. А перекладины делают из труб с диаметром до 30 мм. Для создания решетки используется арматура с диаметром 12-18 мм.

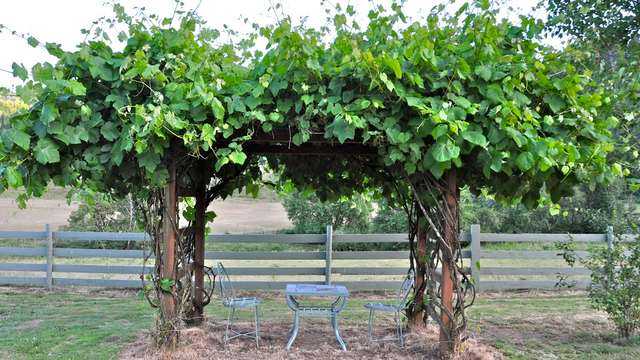

Пергола для винограда

Необходимо вырыть ямы глубиной 50-60 см, в которые будут установлены опорные столбы. Их можно зафиксировать бетоном, за счет чего полученная конструкция будет более надежной. Затем привариваются перекладины, делается обрешетка.

Виноградные кустики высаживаются рядами – можно с двух или со всех четырех сторон. Такая конструкция выглядит красиво и впишется на любой дачный участок.

Одноплоскостные шпалеры

Самая простая шпалера для винограда – одноплоскостная конструкция. Она состоит из двух столбов и натянутой проволокой по параллели. Первый крепеж натягивают в 1 метре от земли. Второй – на 30 сантиметров выше первого слоя. Побеги крепят к проволоке периодически с ростом. Для одноплоскостной конструкции используют дерево, бетонные столбы, металл.

Столбы бетонируют на полметра в землю, крайние укрепляют балками под углом. Между каждой стойкой оставляют 2,5 метра, ряды выстраивают на 3 метра друг от друга.

Особенности конструкции:

1. Траты на материалы небольшие сравнительно с более сложными изделиями.
2. Большое расстояние между шпалерами и особенности строения опоры позволяют просто добраться до веток, гроздей.
3. Кусты быстро высыхают после дождей, проветриваются, получают большое количество света.
4. Столбы выдерживают небольшие кусты без тяжелых веток.

Как делать своими руками одноплоскостную шпалеру

Прежде чем приступить к изготовлению, подготавливают материалы. Что нужно:

• проволока 3-5 мм;
• столбы (дерево, металл на выбор).

Как сделать деревянную или металлическую опору своими руками:

1. Разметить места для установки столбов. Интервалы между рядами должны быть 4-6 метров.
2. Подготовить дерево или металл. В первом случае нижнюю часть обрабатывают купоросом.
3. Подготовить опоры на края, они должны быть самыми массивными.
4. Вкопать столбы в землю на полметра минимум.
5. Приступить к натягиванию проволоки. Отметить места крепления. Расположить нижний край на 40 сантиметров от земли. Далее поставить отметку на 35-40 сантиметров.
6. Закрепить проволоку кольцами, гвоздями или скобами из металла.

Последние статьи

Интерьер Lalique – это торжество стиля

Когда речь заходит о элегантности, роскоши и безупречном стиле, название Lalique звучит на всех губах. Этот престижный бренд с более чем столетней историей является воплощением изысканности и…

Мягкие стеновые панели и кровати: Комбинируя комфорт и эстетику

Мягкие стеновые панели и кровати являются важными элементами дизайна интерьера, которые могут создать уютную атмосферу в помещении. Несмотря на свою функциональность, они также могут быть стильными…

Каркасные дома — инновационное решение для устойчивого жилищного строительства

Превосходство каркасных домов: экологичность и энергоэффективность
Введение в строительство каркасных домов открывает новую эру в жилищном строительстве, сосредоточенную на экологической…

Редукторы являются неотъемлемой частью многих механизмов и машин, которые используются в различных отраслях промышленности. Они играют важную роль в передаче и преобразовании механической энергии,…

Продажа квартир в Екатеринбурге: Особенности рынка недвижимости

Екатеринбург, третий по величине город России, является одним из наиболее динамично развивающихся региональных центров страны. В связи с этим, продажа квартир в Екатеринбурге имеет свои особенности,…

Плазменная резка металла: Прецизионное решение для индустрии

В современном промышленном мире процесс обработки металла играет ключевую роль в производстве различных изделий. Одним из самых эффективных и универсальных методов резки металла является плазменная…

Приступаем к изготовлению

Прежде, чем изучать, как сделать шпалеру на даче, перед процессом работ следует подготовить качественные материалы. Нам понадобятся опоры и перекладины.

Для изготовления шпалеры нужно использовать только качественные материалы

Опоры. Можно использовать столбы из дерева или металлические трубы. Металл предпочтительней, ведь использовать шпалеры мы будем годами, дерево может не выдержать такой срок эксплуатации. Диаметр труб должен иметь 3-6 см.

В качестве опор для шпалеры могут использоваться различные материалы

Одноплоскостная шпалера позволяет применять недорогие материалы

Если вам все-таки хочется обзавестись деревянными шпалерами, остановите выбор на твердых породах дерева (каштан, дуб, ясень). Тщательно удалите всю кору, нижние части столбов обработайте смолой или соляркой.

Для деревянных шпалер подойдут только твердые породы дерева

Форма труб (круглая, квадратная) большого значения не имеет, хотя многие опытные садоводы отдают предпочтение именно квадратным опорам (при монтаже их проще закреплять металлическими уголками). По длине опорные столбы должны составлять около 2,5 м (из расчета, что 60-70 см будут уходить под землю).

Шпалера с опорой квадратной формы

Перекладины. Их обычно делают из алюминиевой, либо медной проволоки (железо начнет ржаветь, а веревка может порваться). Сечение проволока будет иметь 2-4 мм. Опытные виноградари советуют брать только медную проволоку (медь в процессе эксплуатации будет выделять полезные вещества, которые защищают виноградные лозы от болезней).

Шпалера для винограда с перекладиной из проволоки — очень практичный вариант

Металлическую проволоку использовать нежелательно, так как она ржавеет и ее часто приходится менять

Производство одно- и простых двухплоскостных шпалер идентично. Их изготавливают по одинаковой технологии. Итак, наше руководство по созданию шпалеры для винограда своими руками:

Шаг 1. Подготовка опор. На каждом столбе крепим поперечные балки или ребра жесткости (можно использовать арматуру, железные трубки диаметром 1,5-2 мм или старые уголочки). Соединяют их с помощью сварки, либо просверлите отверстия и укрепите крепежами. Для лучше сцепления столбов с грунтом, установите на нижнюю часть опоры подпятники. Чтобы зафиксировать проволоку, в столбах просверливаем отверстия в 4-5 мм диаметра.

Одно- и простые двухплоскостные шпалеры для винограда изготавливаются почти одинаково

Красивая шпалера для винограда с коваными элементами

Шаг 2. Ямки. Выкапываем углубления 80 х 60 см, где 80 см – это глубина ямы. На ее дно засыпаем песок в 20 см слоя. Само отверстие под опорные столбы должно иметь вид перевернутой трапеции. Две первые ямки располагаем с промежутком в 40 см, последующие две – в 50 см.

Шпалера для винограда является лучшим видом опор для винограда

Шаг 3. Установка. Трубу аккуратно помещаем в ямку и засыпаем ее мелкими камнями или битым кирпичом. Спустя некоторое время место крепления столба с грунтом необходимо залить цементным раствором.

Перед установкой деревянных столбов их нужно обработать

Шаг 4. Проведение проволоки. Натягивать проволоку следует спустя 2-3 дня после цементирования. Работу начинаем от верхнего участка столба к нижнему. При этом верхняя проволока закрепляется на расстоянии около 5 см от последней фиксирующей перекладины, а нижняя в 50 см от грунта. Достаточным будет 3-4 ряда проволоки.

Проволоку для шпалеры желательно использовать алюминиевую или медную

Посмотрите видео урок по изготовлению шпалеры для винограда своими руками:

Типы шпалер для выращивания винограда

В зависимости от того, где посажен виноград и с какой целью выбирается тип шпалер.

Чтобы понять какой нужен именно вам, необходимо рассмотреть все варианты.

Шпалера с одной плоскостью (одноплоскостная)

Одноплоскостная шпалера наиболее часто используется в частных виноградниках.

Если площадь усадьбы мала, или есть необходимость экономить землю для выращивания овощей или кустарников, то такая шпалера самая практичная.

Посаженый куст винограда формируется рукавами и подвязывается в одной плоскости. Такая шпалера для винограда легко монтируется своими руками, используя чертежи и фото.

Чертеж однорядной шпалеры.

Преимущества такой шпалеры очевидны:

• экономия пространства;
• простота в обслуживании виноградного куста (обработки, зелёные операции, сбор урожая);
• малая затратность на материалы;
• лёгкость сооружения конструкции.

Особое внимание на эту шпалеру нужно обратить тем, чей виноградник растёт в зоне рискованного земледелия, в северных регионах. Установив шпалеру «лицом» к югу и прикрыв «зад» высоким строением можно не переживать за господствующие северные ветры и вызревание гроздей. В этом случае лоза будет хорошо освещаться и хорошо проветриваться, что не позволит «присесть» на неё микроскопическим грибам и унести львиную долю урожая

В этом случае лоза будет хорошо освещаться и хорошо проветриваться, что не позволит «присесть» на неё микроскопическим грибам и унести львиную долю урожая.

Проще всего изготовить однорядную шпалеру!

Шпалера буквой «Г»

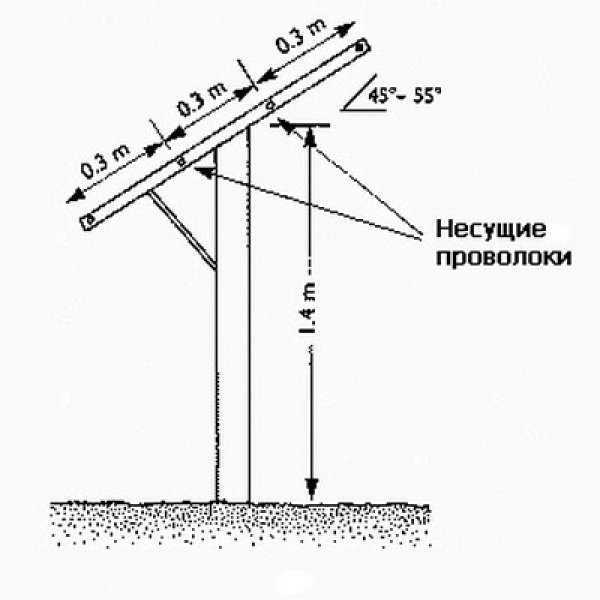

Схема Г-образной шпалеры.

Эта шпалера разновидность одноплоскостной. Применима в основном, если из виноградной лозы хотят сделать садовую ширму.

Удобна такая шпалера и для винограда с большой силой роста, тех сортов, которым для отдачи урожая нужна древесина.

Шпалера на две плоскости (двухплоскостные, двойные)

Такие шпалеры неудобны для маленьких участков. Они громоздки и занимают много места. Их междурядья должны быть не менее 3,5 метров и пригодны для выращивания теневыносливых культур, либо без них.

Двойные шпалеры больше подходят для промышленных виноградников.

Шпалеры могут быть двух видов:

«Т» — образной формы;

Высота таких шпалер в пределах 2,5–3 м .

Преимущества

Достоинство у них одно — повышение урожайности винограда в два раза. Это происходит за счёт увеличения плодовых рукавов и формирование их не на одну плоскость, а на две.

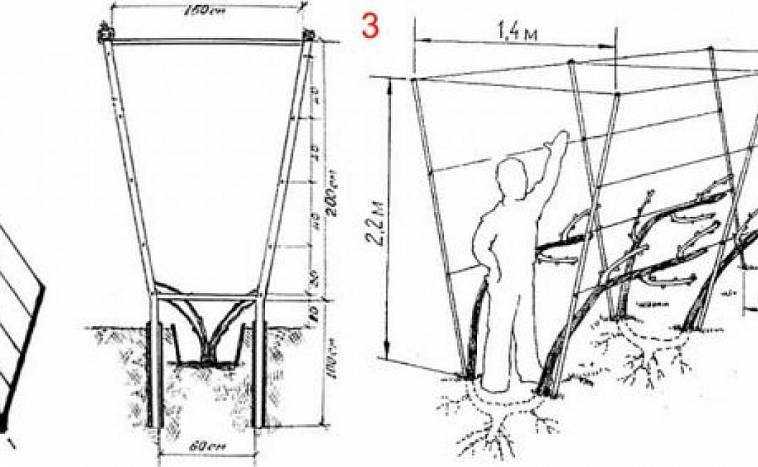

Варианты конструкций двухплосткостных шпалер.

Однако следует понимать, что не всякий сорт может выкормить сколько, сколько завязал и без нормировки ваш урожай будет мелким, кислым и не вызревшим. В итоге вы потеряете:

• время на выращивание куста;
• деньги на обустройство шпалеры;
• место на котором можно было разместить две однополостные шпалеры и овощные грядки.

Выбирать такой тип шпалеры нужно под конкретный, высокоурожайный сорт с огромной силой роста.

Кроме того, чтобы виноград был урожайным его следует «кормить» и «поить». Если изначально вы не имеете возможности подкармливать виноград большими дозами органики, то нет смысла вкладывать средства в такие шпалеры.

Арочная шпалера

Такая опора для винограда может служить не только шпалерой, но и элементом дизайна усадьбы.

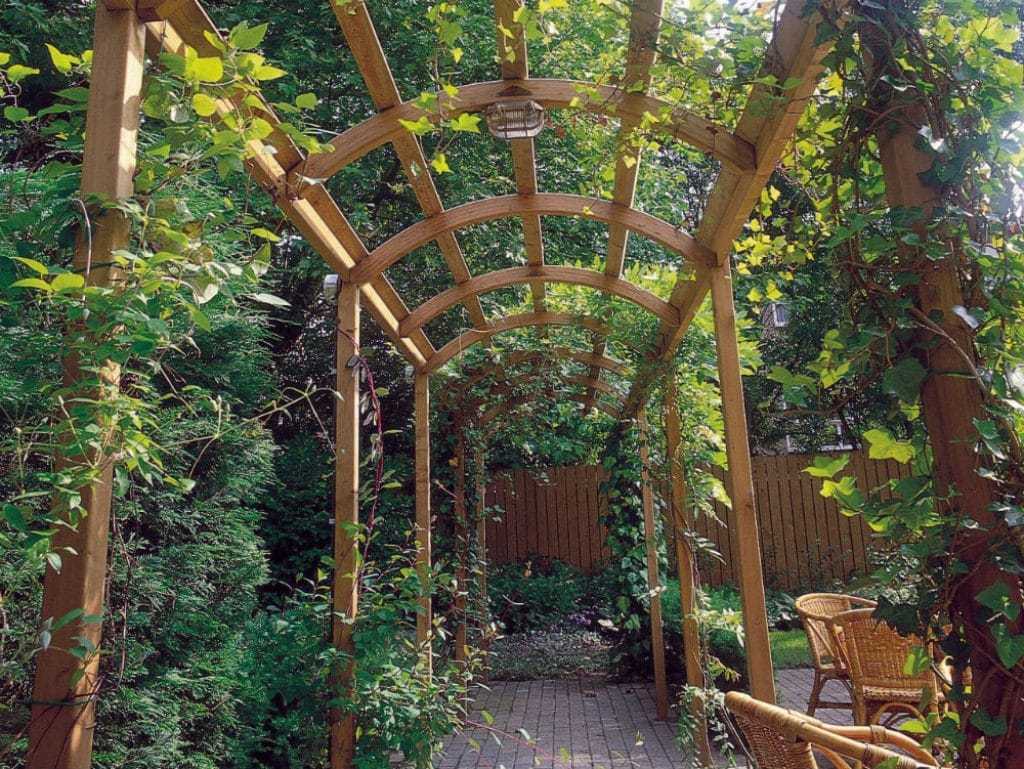

Уютное место для отдыха под арочной шпалерой.

Как недостаток может быть высокая затратность изготовления, но преимущества также очевидны. С её помощью можно создать:

• беседки;
• тенистые аллеи;
• садовые ширмы;
• прикрытые тенистые садовые комнаты.

Чтобы арки выглядели красиво, используют сорта с большой силой роста.

Для обустройства таких шпалер арки подымают на высоту согласно целям. Под ними должен проходить человек, а иногда и проезжать машина.

Последнее время, когда жара продвигается всё дальше на север, такие арки обустраивают для притенения части или даже целого двора, а также двориков для выгула домашних животных.

Двухплоскостная опора

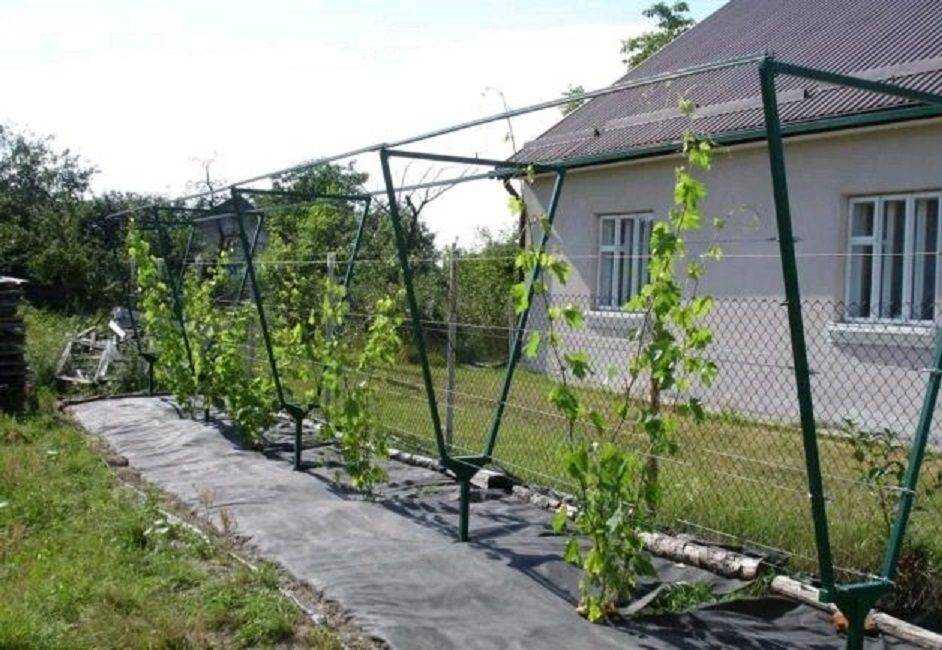

Двухплоскостная шпалера

Существует много опорных конструкций в 2 плоскостях, чаще используют параллельные П образные, Т образные, Y образные и V образные шпалеры, выбор определенной конструкции зависит от потребностей виноградаря. Их в основном используют для сильнорослых сортов хорошо выдерживающих низкие температуры.

Размеры те же, что и у одноплоскостных опор. Высота около 2 м, столбы устанавливают через 3-6 м, оставляя пространство между рядами около 4 м.

Как в любых конструкциях у двуплоскостных опор есть свои плюсы и недостатки:

Плюсы:

• Позволяют выращивать самые продуктивные сорта
• Увеличивается количество формирующихся и созревающих гроздей
• Улучшается опыление гроздей под воздействием ветра
• Экономят свободное место на садовом участке – позволяет вырастить больше кустов на небольшой площади

Минусы:

• Можно высаживать только морозостойкие сорта, так как укрывать на зиму растения проблематично, сложно пригибать свисающие плети к поверхности грунта
• Трудоемкое крепление элементов, потребуется больше материалов
• Невозможность добраться до всех частей куста

Двухплоскостная V-образная

V-образная опора

V-образная опора с 2 плоскостями, конструктивно напоминает одноплоскостную шпалеру. Опорные столбы рекомендуется вкапывать друг против друга по две штуки под углом 45 градусов.

Внизу столбы привариваются вместе, а вверху раздвинуты.

Y-образная

Y-образная

Лучше для возведения такой шпалеры под виноград использовать металл. При изготовлении потребуется сварочное оборудование, и выкопать ямы для бетонирования основы на глубину не менее 65 см.

Наглядный чертеж

При использовании профильных труб будут нужны крепежные элементы крабы и верхние перекладины, при изготовлении из древесины лучше использовать ясень или дуб, для работы потребуются саморезы и уголки.

Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Какие шпалеры для винограда бывают

Все шпалеры различают по типу плоскости на одноплоскостные и двухплоскостные изделия. Одноплоскостная шпалера подходит для регионов с недостаточным количеством света. Конструкции позволяют освещать все листочки растения. Такие устройства применяют в холодных регионах для удобства защиты от холодов. Из-за удобного доступа ко всем частям куста обрезка становится простой. Целесообразно выбрать тип шпалеры для сортов, требующих частой обрезки. Не рекомендуют применять одну плоскость для поддержки массивных растений.

Устройство шпалер для винограда с двумя плоскостями позволяет использовать опоры для раскидистых сортов с большим количеством лоз. Это обеспечивает высокую урожайность. Тип шпалер подходит, если побеги быстро растут. При большом количестве влаги также используют две плоскости. Тип подходит для выращивания штамбовых сортов. Вид не используют в регионах с недостатком света, конструкция не открывает доступ лучей ко всей поверхности куста.

Типы шпалер:

1. Беседочная – применяют для оформления зоны отдыха, где растут вьющиеся цветы.
2. Арочная – применяют в условиях плохого освещения. Конструкция обеспечивает куст большим количеством света. Тип не подходит к сортам, которые на зиму нужно укрывать.
3. Полуарка – применяют как декоративный элемент и конструкцию для зонирования.
4. Пергола – шпалера помогает создать тень.
