Вакуумный прибор

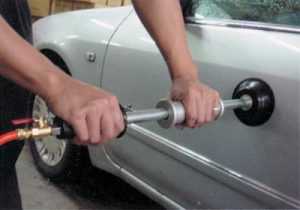

Хочется добавить особый вид описываемого прибора — вакуумный обратный молоток.

Интересно знать, что вакуумная рихтовка кузова имеет характерную особенность, которая дает возможность отремонтировать немалую площадь поврежденной поверхности автомашины.

Преимуществом такого обратного молотка является вакуумная присоска, с помощью которой не нужно будет снимать толщину лакокрасочного покрытия с машины, прежде чем начать кузовной ремонт.
При работе обратным вакуумным молотком не требуется производить засверливание или приваривание скоб на выравниваемый участок кузова.

В данном случаи применяются пистоны любой формы и конфигурации. При помощи вакуумной присоски материал крепко удерживается при выравнивании вмятины. Работа с таким инструментом сокращает затраты труда и время производства работы.

Восстановление кузова с помощью вакуумной рихтовки происходит в несколько этапов:

Очищение поверхности от жира и прогревание места для выравнивания.
По центру и по краям вмятины приклеиваются два специально подобранные клеевые пистоны.
Производится зацепка пистона вакуумным молотком, аккуратно воздействуя на выравниваемую площадь.
Повторение двух предшествующих действий до того момента, пока поверхность не примет нужную форму.
Основательно доработать выровненную поверхность минилифтером, который продается в наборе с пистонами.

Возьмите на заметку:
для выравнивания неровностей в сложных местах используются крючки одинаковой формы и разной длины, позволяющие устранить дефект в самых разных частях поверхности кузова авто.

Однако вакуумная вытяжка вмятин также не лишена недостатков, которые заключаются в том, что она не избавляет полностью от дефекта. Кроме того, если поврежденные участки автомобиля имеют трещины, то такая рихтовка способна ее сильнее повредить

Поэтому стоит с огромным вниманием отнестись к способу проведения кузовного ремонта и выбору соответствующих инструментов

Тем не менее, при выполнении работ по ремонту кузова для удаления вмятин в трудных местах, где нет доступа изнутри машины, вам поможет только обратный молоток. Такой надежный инструмент для выравнивания вмятин должен иметь каждый автослесарь, который занимается ремонтом автомобилей.

Как сделать обратный молоток из подручных материалов, смотрите в следующем видео:

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

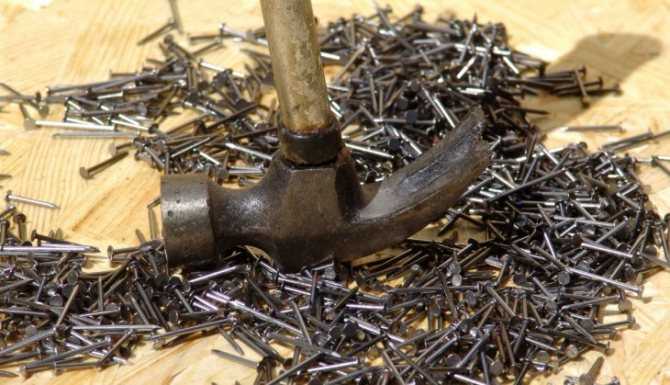

Трудно представить дом, в котором отсутствует молоток. Этот инструмент является незаменимой вещью. Он забьет гвоздь, поможет расколоть орехи, а иногда без него не обойтись в слесарной работе.

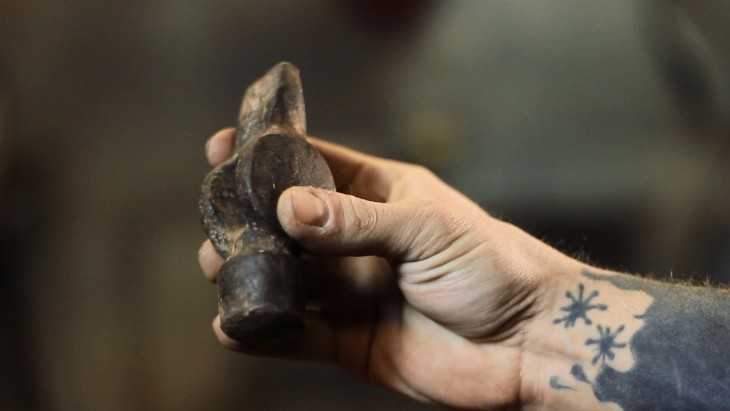

Однако, бывают случаи, что он сломан или от него осталась одна головка. А выполнить работы, которые связаны с молотком просто необходимо.

Поэтому нужно разобраться, как сделать молоток своими руками.

Характеристики и назначение инструмента

Чтобы разобраться с характеристиками инструмента, нужно сначала определить, для чего предназначен молоток. Данное приспособление применяется, если нужно забить гвоздь, металлический клин. Но устройство бойка может быть более функциональным, например, оснащаться приспособлением для выдергивания гвоздей. Такой молоток для удаления гвоздей называется гвоздодер. Есть и другие виды, которые также имеют свои названия.

Что касается самого простого варианта, то стандартный молоток соответствует ГОСТ 2310-77. Вес молотка зависит от функциональных особенностей и сферы применения, но обычно он не превышает 4-х кг. Чтобы более подробно ознакомиться с инструментом, стоит знать его характеристики. Но предварительно нужно знать строение приспособления.

ГОСТ 2310-77 Молотки слесарные стальные. Технические условия

1 файл 483.81 KB Взглянув на инструмент, сразу же становится понятно, из чего состоит молоток:

Головка. Металлическая часть, которая в свою очередь делится на боек, клин и острый носок, может также иметь разную форму. Обычно головка молотка с круглым бойком и сферическим носком.
Рукоятка. Длина рукоятки состоит из части, на которую наносится логотип фирмы-производителя и основной для удерживания. Длина рукоятки молотка может быть разной, главное, чтобы она обеспечивала нормальный хват.

В соответствии со строением и видом определяются размеры молотка. Главным соотношением является масса головки и длина ручки инструмента. Средняя длина может составлять от 25 см до 33 см. в противном случае, если металлическая часть будет тяжелой, а ручка короткой, то приспособление быстро сломается или будет неэффективным.

Характеристики молотка в соответствии с его составными частями:

Вес молотка для забивания гвоздей может составлять 300-800 г. Может быть и более 1 кг, если вся конструкция изготовлена из металла.
Головка инструмента всегда изготавливается из стали. Сталь молотка проходит несколько этапов обработки – литье, закалку, кузнечное отбивание. Защитный слой твердого материала при этом составляет 3-4 мм.
Чтобы металл не «съедала» коррозия, его покрывают защитным слоем. Благодаря этому ударная часть молотка может выдерживать огромное давление и мощные удары.

Ручка любого вида молотка может изготовляться из дерева, металла или фибергласса. Все представленные варианты имеют свои преимущества и недостатки, но наиболее популярным остается дерево. Чтобы рукоятка выдерживала огромные нагрузки, для ее изготовления используют древесину твердых пород – береза, ясень, клен, дуб. Дополнительно поверхность покрывают защитным слоем.

Войти на сайт

Ручка-деревянная. Материал для изготовления ручки – древесина 1-го сорта (ГОСТ 2695-83) без сучков, трещин, гнили, проростов и червоточины (влажность ее более двенадцати процентов) либо высшего сорта береза.

Металлический баек. Баек изготавливается методом литья и ковки. Материал для изготовления – сталь 45; 45Л; 40Х; 50; У7; 60; У8; 50Л. Внутри байка проделано сквозное отверстие с конусными поверхностями от центра, что позволяет при помощи клина надежно закрепить баек на деревянную ручку.03.

Металлический клин. Изготавливается из металлической пластины в виде клина.Металлический баек имеет две рабочих поверхности.Одну ровную, другую сужающую, каждая из которых применяется и используется для своих целей.

Определение

Конструкция

Маркировка

Молоток – вещь в хозяйстве необходимая. Неплохо, когда в ящике для инструментов есть сразу несколько его разновидностей. Это порой сильно облегчает выполнение специфических работ. Но для большинства бытовых нужд вполне подходит и обычный, можно сказать, стандартный слесарный молоток.

ВАРИАНТ УЛУЧШЕНИЯ МОЛОТКА

Мелкие гвозди резинка удерживает хуже крупных. Следующий этап тюнинга молотка — вклеиваем в ручку инструмента мощный неодимовый магнит. Мне показалось, что лучше всего разместить на торце рукоятки. В моих запасах нашёлся круглый магнитик диаметром 20 мм и толщиной 2 мм.

Сначала делаем углубление под магнит. Сверлим отверстие в торце диаметром 20 мм и глубиной около 2 мм. Лучше для этой операции использовать сверло Форстнера.

Теперь смазываем углубление клеем. Я использовал отечественный аналог «Момента», под названием «Сила», циакриновый клей-гель, который моментально сохнет.

Немного клея наносим на магнит, вставляем его в углубление и прижимаем на пару минут. Магнит крепко вклеен в ручку. Мелкие гвоздики замечательно удерживаются на нём при работе и не теряются. Если гвоздик завалился в щель в полу, вы теперь всегда сможете его достать с помощью молотка с магнитом.

Технические требования

Слесарный инструмент должен изготавливаться в строгом соответствии со стандартами и чертежами.

В качестве материалов для головок используют сталь 50 или У7. Также ГОСТ предусматривает и другие марки стали, если они не уступают по механическим свойствам. Головки никогда не должны производиться посредством литья.

Клинья для молотка производят из стали СТ3 или же их других сталей, которые не уступают по характеристикам Ст3.

Что касается рукояток, то молоток слесарный ГОСТ предусматривает использование древесины лиственных пород 1-го сорта. Зачастую эти детали производят из граба, кизила, ясеня, березы, дуба или же бука, а также из различных синтетических материалов, которые способны обеспечить необходимую эксплуатационную прочность и надежность.

Твердость рабочих поверхностей должна быть от 50,5 до 57 HRC. Твердость измеряют в слоях глубиной не меньше, чем 5 мм, а также на расстоянии не больше, чем 1/5 длины головки от торцов и носка обуха. Допускаются некоторые отклонения от массы — это 12% для изделий весом в 100 граммов. Головки обязательно должно быть покрыты различными защитными покрытиями. Так, различают окисное покрытие с промасливанием, покрытие из хрома, фосфатов, кадмия.

Что касается соединения головки и рукоятки, то оно должно быть максимально надежным. Трещины на рукоятках недопустимы. Головка молотка должна иметь товарный знак завода-изготовителя, массу изделия, цену. Также допускается нанесение на рукоять товарного знака.

Использование молотка

История возникновения молотка уходит вглубь времен. Им еще пользовались первобытные люди. Они находили ему самое разное применение. Использовали в строительстве, добыче, охоте.

По видоизменению молотка можно отследить, как развивалось человечество. Преимущественно изменение коснулось только материала, из которого он создавался. А сама конструкция оставалась без изменений

Существует огромное количество видов молотков, которые используются в различных сферах жизнедеятельности человека. Так, его используют в медицине, строительстве, кулинарии, слесарных работах. В этих сферах без молотка не обойтись. Однако, каждая сфера имеет свой определенный тип молотка.

Молотком выполняются следующие работы

забиваются гвозди;
дробят плитку или бетон;
делают отверстия;
правят или гнут металлические предметы.

Ручка

Молоток сварщика должен обеспечивать комфорт при удаления шлака, должен удобно лежать в руке. Поэтому производители предлагают различные формы рукоятки. Для изготовления ручки используются два материала: металл и дерево. Далее мы проанализируем достоинства и недостатки каждого типа рукоятки.

Деревянная

Деревянные ручки встречаются реже, чем металлические. Однако, дерево обладает собственными преимуществами: хорошо поглощает колебания при ударах, не передает их руке; обеспечивают удобство; приятные ощущения для рук, не холодит. Однако, присутствуют и недостатки: дерево может подгореть от летящих искр; металлическая головка может слетать с деревянной рукоятки, поэтому следует выбирать модели с предохранительной пластиной.

Juco

Страна производства — Украина.
Боек изготовлен из инструментальной стали, покрытой черным лаком для предотвращения появления коррозии или ржавчины.
Материал рукоятки — бук.
Вес — 350 гр.

Металлическая

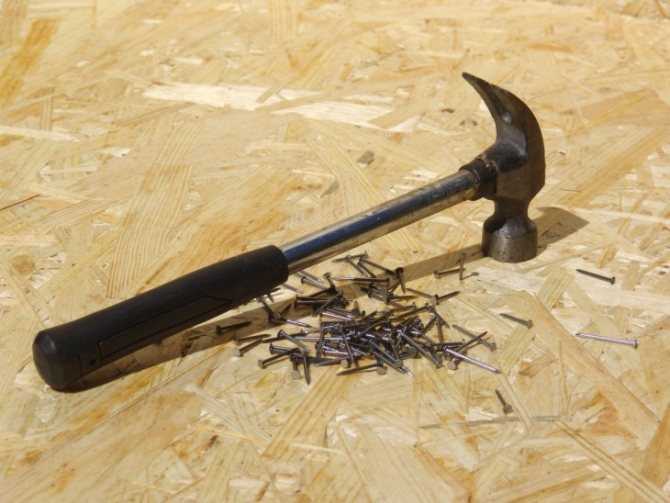

Большинство моделей молотков оснащены металлическими рукоятками. Достоинства: высокая износоустойчивость и долгий срок эксплуатации, не ломается и не горит. Недостатки: есть вероятность выскальзывания из рук; может холодить руки.

Читать также: Как правильно разбавить краску для краскопульта

Foxweld 5885

Торговая марка из Италии.
Молоток Foxweld 5885 предназначен для отбития шлака со свежего сварного соединения, с целью контроля его качества.
Цельнометаллическая рукоятка с пружинным механизмом в нижней части обеспечивает удобство работы, уменьшает отдачу.

Пружинная

Металлическая рукоятка, часть которой выполнена в форме стальной пружины, обладает следующими плюсами: эффективное погашение энергии ударов, отдача не передается в руку; при нагреве инструмента, конфигурация подобного вида рассеивает тепло в окружающий воздух, наличие кольца для удобного хранения. Цена молотков с пружинными рукоятками выше, чем у инструментов с более стандартными ручками.

СН-01

Молоток сварщика СН-01 предназначен для отбития шлака.
Головка инструмента с одной стороны имеет форму зубила, а со второй — острого жала для удаления дефектов в корне шва.
Пружинная конструкция рукоятки смягчает отдачу в руку от ударов.

Антиударная

Достоинства подобных моделей: упругий материал смягчает силу удара, что снижает механическое воздействие на кисть исполнителя; удобный охват, исключение выскальзывания из руки.

Основные правила работы с молотком

Инструмент, требующий особенной осторожности в обращении. Хоть сила удара зависит от вида молотка, но даже легкая головка при попадании в голову на небольшой скорости может привести к летальному исходу. Чтобы избежать этого, нужно знать основные правила работы:

Чтобы избежать этого, нужно знать основные правила работы:

Работу можно производить исключительно исправным инструментом. Головка должна плотно сидеть на рукоятке. На деревянной ручке не должно быть сколов, ее длина обязана соответствовать весу металлической части.
Боек должен быть целым без сколов и трещин.
Хват нужно осуществлять на расстоянии 3-4 см от конца рукояти.
В работе может использоваться исключительно ровный гвоздь. Предварительно для гвоздя делается небольшое отверстие. Для этого можно использовать шило.
Забивание производится так, чтобы рука выполняла только вертикальные движения.
Переносить приспособление из руки в руку только в опущенном положении. В таком же состоянии производится и смена хвата.

Если нарушена хоть 1 пункт, то мастеру угрожает опасность. Работник может получить серьезные травмы головы, руки или пальцев вплоть до летального исхода.

Процесс насадки рукоятки на молоток

Зачастую размер отверстия головки молотков на верхнем и нижнем входе немного шире, чем посредине. Таким образом размеры заготовки для рукояти в тонкой торцевой части должны соответствовать размерам отверстий в середине ударной части инструмента. В обязательном порядке
необходимо проверять, хорошо выполняется отверстие под ручкуна бойке инструментом. Как это выполнено можете посмотреть на фото.

На нем представленбоек старого молотка, который нуждается в проведении предварительных видов обработки. Без этих работ выполнить насадку рукоятки будет невозможно

Обратив внимание на снимок, мы можем увидеть, что отлив бойка был сделан достаточно плохо, присутствует наличие больших наплывов металла и неровности, каждый вход в отверстия с обеих сторон отличается на 6-8 мм нежели посредине бойка

Чтобы исправить все дефекты и неровности, необходимо обработать внутреннюю и внешнюю сторону бойка молотка посредством напильника. Затем необходимо вставить тонкий конец рукоятки внижнее отверстие молотка, чтобы подогнать все размеры правильно. Кончик рукоятки должен быть расположен на одном уровне с противоположной стороной бойка.
Если у рукояти толщина больше, нежели соответствующие отверстия, то
ее необходимо обработать наждачной бумагой таким образом, чтобы
элемент вставлялся в отверстие молотка с определенным натягом.

Благодаря тому, что на конце рукояти мы достигаем получение пологого конуса, то при более глубоком погружении
в головку молотка будет происходить более плотно его натягивание

Стоит отметить, что в процессе этого важно учитывать, чтобы боек на рукояти находился без перекосов, а
устанавливалсяпод прямым углом

Чтобы забить рукоять в отверстие бойка, необходимо ударять ее тыльной стороной в вертикальном положении о наковальню, столешницу верстака и пр.

Благодаря своему весу ударная часть молотка будет медленно насаживаться на расширяющийся конус рукояти под воздействием своего веса. При этом набивать молотками илитвердыми предметамипо тыльной стороне в рукояти категорически не рекомендуется, поскольку это приведет к ее расколу. Такой метод допускается использовать только при насаживании
неметаллической ударной части (деревянной или пластмассовой), например, для киянки.

После того, как головка молотка будет плотно посажена, а
движения рукояти в ударной части больше
наблюдаться не будет, то необходимо выполнить отпил выступающей части посредством ножовочного полотна, отступив предварительно пол сантиметра выше ударные головки. Именно поэтому необходимо использовать более длинную заготовку.

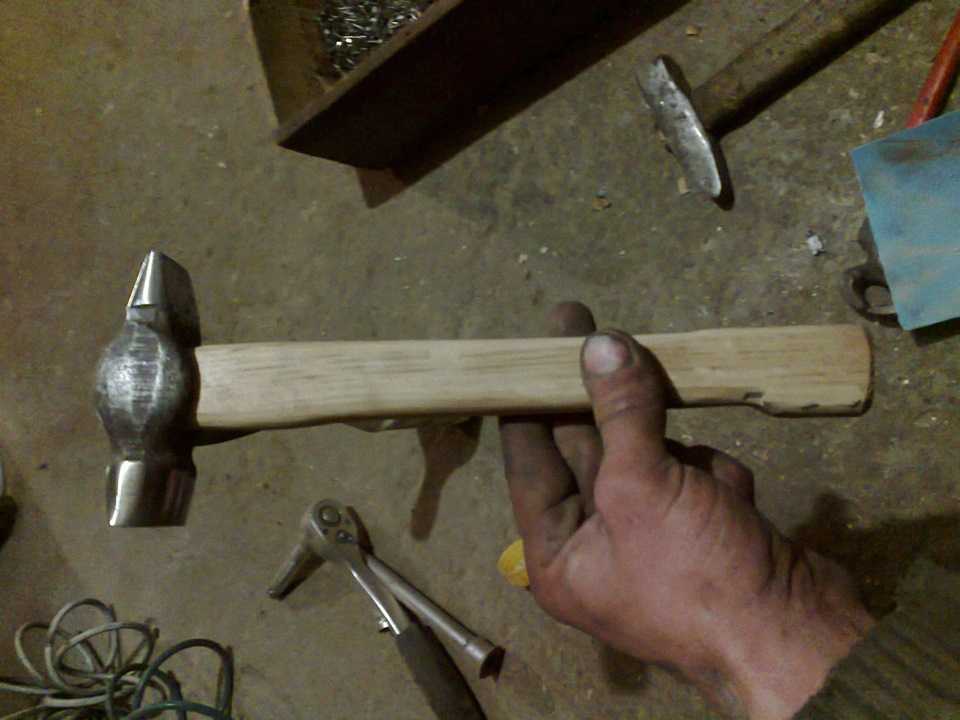

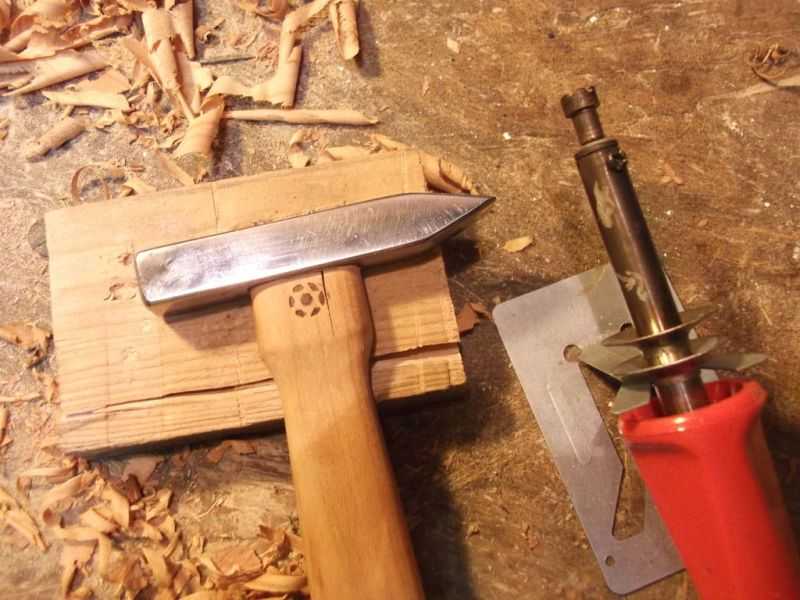

Как сделать молоток

Инструмент начинают изготавливать с рукоятки. Так как сам боек обычно есть. Изготовить его в домашних условиях проблематично. Поэтому не стоит выбрасывать старые головки молотка.

Рукоятку легче всего изготавливать из дерева. Для этого подойду3т, следующие породы деревьев

береза;
клен;
рябина;

Обратите внимание!

Для изготовления необходим брусок дерева. Размер зависит от того какой длины необходим молоток. Из брусочка вытачивается сама рукоятка. После обязательно ее зашкурить, чтобы в последствии в работе не возникало дискомфорта, и кожа на руках не пострадала.

Подготовленную древесину нужно хорошенько просушить, а затем покрыть лаком. Помещение для сушки подбирается тщательно. Так как оно должно соответствовать основным правилам:

хорошая проветриваемость;
отсутствие большого количества солнечных лучей;
постоянная положительная температура.

Важно, что древесину нельзя сушить искусственными приборами освещения. Так как она может деформироваться, и ее размер сильно измениться

Следующий этап самый сложный, это соединение рукоятки с бойком. Зауженный конец рукоятки с некоторым усилием нужно вставить в головку молотка.

Нередко бывают случаи, что кончик не подходит по размеру. При изготовлении рукоятки он получился немного больше. Это не страшно при помощи рашпиля можно его обработать до нужного размера, а после зашкурить, чтобы поверхность получилась гладкой.

Обратите внимание!

Головка насаживается с помощью постепенных ударов об твердую поверхность, до того момента, пока рукоятка не войдет плотно в головку. Все, молоток готов к использованию.

Сделать молоток самостоятельно не трудно, главное желание. Конечно, можно купить новый молоток в магазине, но это не дает полную гарантию, что у него в новь не сломается соединение между головкой и рукоятей. Поэтому целесообразно сделать молоток своими руками.

Как использовать

Шлакоотбойный молоток использование сварщиком По поводу использования шлакоотбойного молотка можно рассказывать довольно долго. Ведь именно этот инструмент пригоден для разнообразных функций при выполнении сварочных работ.

Кстати, обратите внимание на статью о сварочной маске с подачей воздуха

Отделение шлака при сварке покрытым электродом
Отделение шлака при сварке под флюсом
Прокаливание раскаленного шва(тубой стороной инструмента)
При использовании насадок — зачистка шва после снятия шлака
Установка необходимого разора методом постукивания или клина
Загиб небольшой детали
Устранения такого дефекта как капли раскаленного металла на околошовной зоне
При многослойной сварке, опять же, обязательной процедурой является зачистка предыдущего слоя перед проваром следующего. С этим поможет шлакоотбойный молоток сварщика

Использование молотка

Его основная цель – это увеличение силы человеческого удара. Помимо того, что он нужен для забивания гвоздей, он также является незаменимым помощником для других строительных инструментов. Для таких, как кернера, зубила, стамеска.

Молотком выполняются следующие работы

забиваются гвозди;
дробят плитку или бетон;
делают отверстия;
правят или гнут металлические предметы.

Изготовление корпуса

Первое, за что стоит взяться это за изготовления основы для закрепления самодельного споттера. Для нее лучше выбрать материал на основе диэлектрика. Для изготовления неподходящего корпуса, лучше составить подробный чертеж, и указать расположение основных узлов конструкции.

Хорошим вариантом для корпуса может послужить старая микроволновка или сварочный аппарат. Нужно удалить лишнее оборудование и поместить новое, так, чтобы нагрузка была равномерно распределена по объему короба. Если вы планируете часто перемещать споттер, можно установить колесики на нижней части корпуса.
