Гибкая подводка для воды: виды, выбор, монтаж, срок эксплуатации

Основные виды подводок для подключения сантехнического оборудования

После того как выполнена разводка труб, к водопроводной системе следует подключить сантехническую арматуру. К этой категории устройств относятся смесители и краны, с помощью которых осуществляют подачу и перекрытие воды.

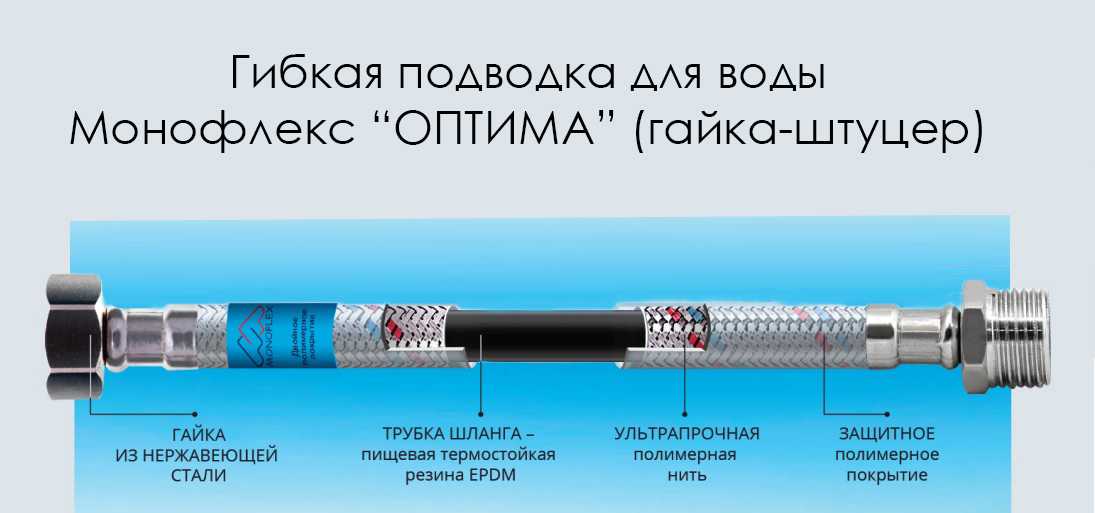

Гибкая подводка – это резиновый шланг в металлической оплетке, оборудованный с обеих сторон коннекторами

Эти компоненты обеспечивают нормальное функционирование:

душевых кабинок;
писсуаров и унитазов;
биде;
посудомоечных и стиральных машин;
водонагревателей и другого оборудования.

Все эти устройства невозможно подключить напрямую к системе центрального водоснабжения, поэтому используется промежуточный соединительный элемент в виде гибкой или жесткой подводки для унитаза и прочих сантехнических приборов. Каждый из вариантов имеет собственную специфику, а также обладает определенными преимуществами и недостатками.

Основные правила подключения гибких подводных шлангов

После выбора изделия нужной длины с накидными гайками и штуцерами, соответствующими подключаемому оборудованию и трубам, монтируют подводные рукава, соблюдая следующие правила:

Перед установкой изделие проверяет на наличие прокладок, качество оплетки и соединительных штуцеров.
Шланг крепится в свободном висячем положении без натяжения, перекручивания и резких перегибов, радиус изгиба должен превышать диаметр не менее, чем в 5 – 6 раз.
Крепление подводящего шланга производят вручную, наличие утечки проверяют через 30 минут сухой тряпкой. При протечках можно немного подкрутить накидные гайки и фитинги разводным ключом, избегая пережатия прокладок.
Во избежание электрохимической коррозии желательно производить резьбовое соединение из одинаковых сплавов.
После установки герметичность системы проверяется на наличие протечек не реже одного раза в полгода, о необходимости замены подводки с оплеткой говорит наличие на ее поверхности отслоившихся металлических волосков.

Рис.9 Установка сильфонной водяной подводки в кухонную раковину

Как выбрать гибкую подводку для воды

При выборе подводки обращайте внимание на вес, изделие не должно быть слишком легким. Легкий вес говорит о том, что использованы не качественные материалы, такие как алюминий или пластик

Для общего понимания нормального веса для изделия, представлен армированный гибкий шланг хорошего качества длиной 1 метр и различного диаметра, изготовленного с оплеткой из нержавеющей стали и латунными фитингами гайка — гайка ВР — ВР: Длина 1 м / диаметр 3/8 дюйма~ 140 гр. Длина 1 м / диаметр 1/2 дюйма ~ 160 гр. Длина 1 м / диаметр 3/4 дюйма ~ 170 гр. Длина 1 м / диаметр 1 дюйм ~ 370 гр.

Качественный шланг легко гнется в разные стороны, без усилий. Изделие плохого качества не эластично. Чтоб согнуть, нужно приложить силу.
Ещё один нюанс который нужно учитывать при выборе, это запах. Качественная подводка не должна иметь резкого химического запаха.

Толщина стенок накидных гаек и штуцеров не должна быть очень тонкой, изделия с тонкими стенками не выдерживают длительной эксплуатации. Нормальной толщиной можно считать стенки 2 мм.

Обратите внимание на прокладку. Она должна быть хорошего качества, эластичной, не крошиться и не быть пересушенной, слишком твёрдой.

Как выбрать диаметр гибкой подводки с учетом ее типа

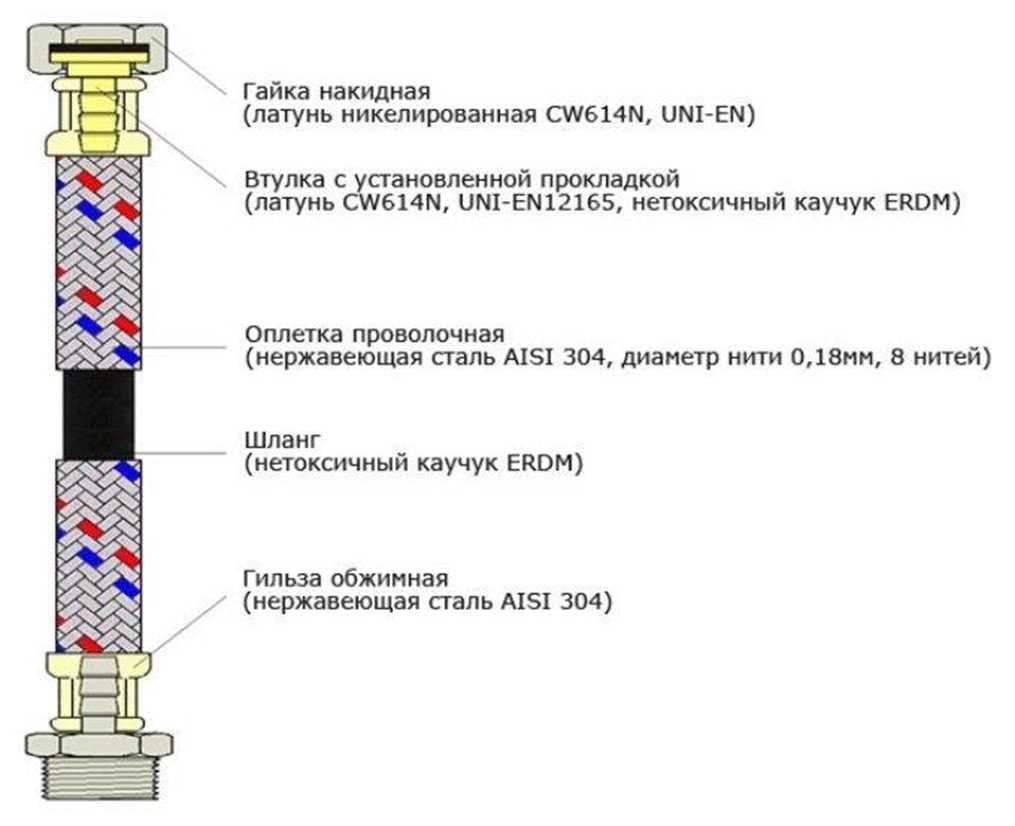

Гибкая подводка для воды представляет собой резиновые шланги в металлической или нейлоновой оплетке и сильфонную подводку. Гибкая подводка для воды имеет два наконечника (по одному на каждый конец шланга), которые обеспечивают возможность подключения по принципу штуцер-штуцер, гайка-гайка и штуцер-гайка к трубам с диаметром 1, 1/2, 3/4 и 3/8 дюйма. Внутренний диаметр гибкой подводки влияет на пропускную способность шланга.

Гибкая подводка в металлической или нейлоновой оплетке – это шланг из этиленпропиленового каучука (нетоксичной резины), оплетенный снаружи стальной нержавеющей или нейлоновой нитью. Эта оплетка защищает шланг от гидравлических ударов и увеличивает его механическую стойкость.

Материал, используемый при производстве гибкой подводки, безопасен для здоровья (не токсичен), поэтому часто применяется в системах питьевого водоснабжения. Такая подводка устойчива к высоким температурам до +95 градусов Цельсия. Эти характеристики позволяют применять ее в системах отопления и в горячем водоснабжении.

Высокая механическая стойкость гибкой подводки позволяет ей выдерживать гидравлические удары (рабочее давление воды до 20 атм). В зависимости от требуемого расхода воды диаметр гибкой подводки (проходное сечение) может быть разным. В системах водоснабжения чаще всего используется подводка с внутренним диаметром равным 8 мм. Синяя нить в оплетке указывает на возможность ее применения в системах холодного водоснабжения, а красная – горячего.

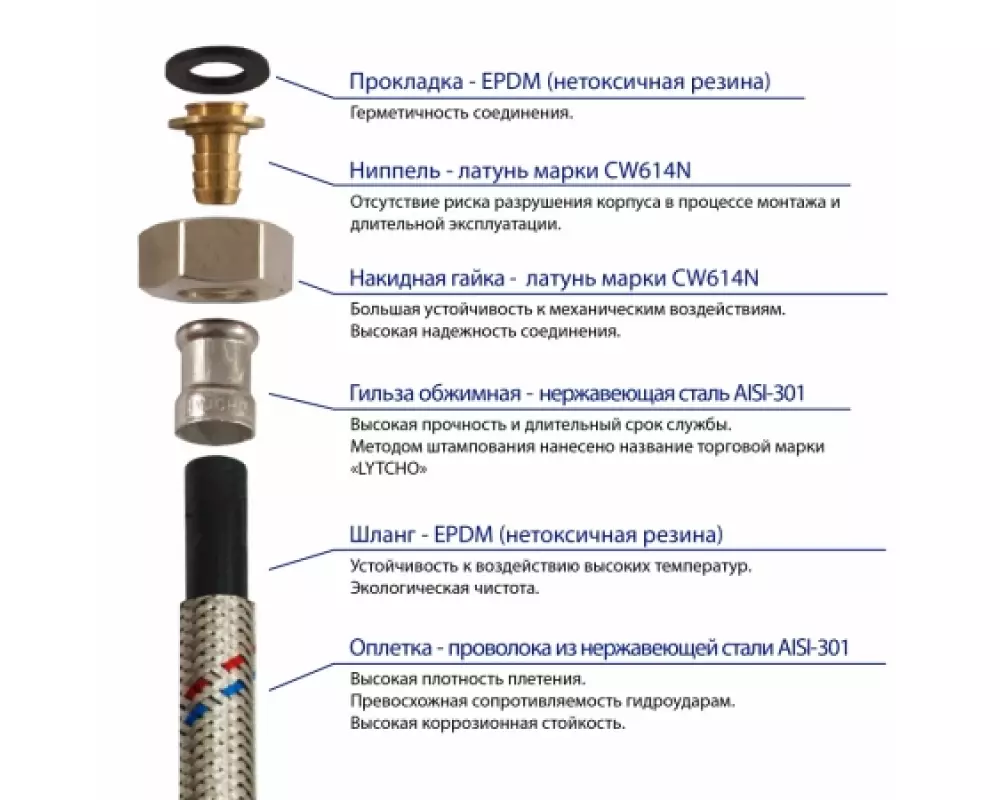

Гильза из нержавеющей стали обеспечивает надежное соединение шланга в металлической оплетке с втулкой из никелированной латуни. Для более удобной установки этого вида подводки есть два типа арматуры, укомплектованной прокладками для герметичного соединения: штуцер с резьбой (для надежного соединения с внутренней резьбой на подключаемом оборудовании) или накидные гайки (для присоединения к трубе с наружной резьбой). Осуществляя монтаж гибкой подводки в металлической обмотке, рекомендуется применять шланги длиной не более 2,5 м. Срок эксплуатации составляет не более 5 лет.

Приобретая гибкую подводку, необходимо внимательно осмотреть изделия. Не допускается присутствие вмятин, выпуклостей и других изъянов на гайке и обмотке. Нити оплетки должны быть ровными, без выступов и т. д. Элементы штуцера должны быть соосны со шлангом. Уплотняющая прокладка не должна мяться и отсоединяться. Недочеты на декоративном покрытии также недопустимы. При подборе товара попросите паспорт продукции и уточните гарантийный срок эксплуатации. При возможности приобретайте подводку только у официальных дилеров.

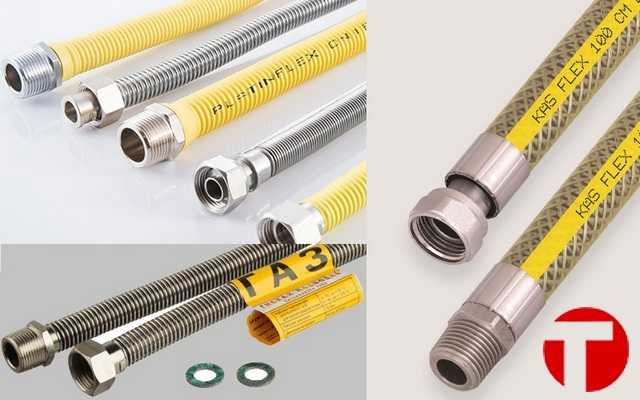

Сильфонная подводка – рукав (шланг), изготовленный из нержавеющей стали в виде гофры. Для производства такого вида подводки лента из нержавеющей стали скручивается в трубу и сваривается лазерным лучом по всей длине, а затем сжимается в гофр. К втулке привариваются завальцованные гильзы. Срок службы такой подводки выше, чем у шланга в металлической обмотке, и может составлять до 25 лет. Благодаря гофрированной структуре сильфонная подводка способна выдерживать большие перепады давления, гидроудары и поглощать тепловые расширения (способна сохранять свои свойства в температурном диапазоне от -50 °С до + 250 °С).

В процессе эксплуатации от переменного давления на металле образуются микротрещины, что способствует разрушению. При экстремальных условиях используется защищенный вариант – сильфонная подводка в металлической оплетке. Ее просто монтировать, она обладает отличной гибкостью и при этом не нарушается проходное сечение (не менее 11 изгибов на одну точку).

Помимо плюсов, сильфонная подводка имеет и минусы. При одновременном использовании водопровода в ванной и на кухне слышны вибрация и гудение гофрированного шланга, усиливающиеся с увеличением напора воды. По этой причине рекомендуется подбирать гибкую подводку большего диаметра. При большом потреблении воды рекомендуется использовать диаметр шланга гибкой подводки 3/4 дюйма. Еще один способ борьбы с вибрацией и гудением – применение сильфона с пластиковым покрытием, которое также оберегает гофр от повреждения.

Читайте материал по теме: Как выбрать гибкую подводку

Монтаж

Для монтажа подводки не требуются какие-либо дорогостоящие инструменты, запчасти и уплотнители. Достаточно одного разводного ключа и рожкового на 10 мм для подсоединения штуцеров к корпусу крана.

Чтобы подключить шланг к смесителю, выполняют следующую последовательность операций:

Полностью снимают старый смесительный прибор с раковины, откручивая шланги от водоподающих труб.
Подсоединяют подводку к смесительному корпусу.

Чтобы облегчить проведение работ, предотвратить образование известкового налета на резьбе и в дальнейшем легко открутить шланги от кухонного смесителя при его замене, дополнительно используют любой вид машинного или технического масла. Штуцеры покрывают смазкой и вкручивают в резьбовые отверстия корпуса, слегка поджимая на пол-оборота плоским ключом.

Продевают корпус крана в посадочное отверстие мойки вместе со шлангами и фиксируют его снизу в зависимости от конструкции накидной гайкой или пластиной на шпильке.
Промазывают маслом резьбу водопроводных труб и накручивают на торцы накидные гайки американок горячей и холодной воды, слегка поджимая их ключом на пол-оборота.
Включают холодную и горячую воду поворотом картриджной ручки и убеждаются в том, что регулировка подачи воды производится при привычном расположении рукоятки. Если подведение холодной и горячей воды перепутано местами, отключают ее в квартире или кранами под раковиной, меняют шланги местами, перекручивая их на трубах.
Включают воду и проверяют подводку на наличие протечек, используя для этого кусок сухой белой ткани. Ей проводят по оплетке сверху вниз, если вода капает, поджимают у смесителя штуцеры или накидные гайки на трубах.

Этапы монтажа подводки

Наибольшей популярностью у потребителя пользуется гибкая подводка воды для смесителей с металлической оплеткой — ее низкая стоимость вполне оправдывает срок службы в 10 и более лет. Остальные типы дорогих сильфонных и жестких подводок при своей надежности не всегда обеспечивают удобство подключения в ограниченном пространстве или сложны для монтажа своими руками.

Распространенные проблемы

С течением времени подводка может дать слабину, спровоцировать появление определенных проблем. Существуют популярные причины, по которым устройство выходит из строя:

Слабый или некачественно выполненный обжим в оплетке;
Низкое качество соединительных элементов и комплектующих, таких как гайки, втулки, штуцеры;
Применение резины и материалов оплетки для шланга низкого сорта.

Подобные проблемы, как показывает практика, возникают при приобретении изделий у сомнительных продавцов и от непроверенных производителей. Но в последнее время таких ситуаций становится все меньше.

Объяснить это достаточно просто. Производители, стремясь завоевать доверие и расположение клиентов, повышают качество продукции, используют лучшее сырье. Как результат, теперь большинство шлагов выполняют из специально обработанного каучука, гайки и втулки — из латуни, а оплетки из стали, которая не подвержена коррозии и не боится воды.

Современные штуцеры избавили подводку гибкого типа от ее слабого места — уплотнителей. Теперь ряд изделий не включают в себя уплотнители, поскольку штуцер полноценно замещает их.

Критерий 3. Соединение

Качественная опрессовка наконечника — хороший показатель надежности всей подводки. Наконечник – один из важнейших частей конструкции. От качества его изготовления и опрессовки зависит срок службы подводки и ее безопасность.

Один из видов брака — слабое обжатие оплетки. Это может произойти или из-за некачественного материала гильзы, или же из-за отсутствия на заводе-изготовителе специального оборудования.

Изготовление наконечников и соединений из низкосортного металла чревато возникновение деформации, быстрому окислению и появлению коррозии, что в итоге приводит к разрушению конструкции. Соединения могут быть:

латунные ЛС-59 с покрытием из никель-хрома — служат до 15-20 лет;
из нержавейки AISI-304 без защитного покрытия — служат до 15-20 лет;
из обычной стали, покрытые никель-хромом — служат до 1-3 года. Чтобы определить тип металла, достаточно поцарапать поверхность оплетки. Если она изготовлена из простой стали, то царапина будет серебристая, а если из латуни – серебристо-желтая.

Плюсы и минусы

У каждого материала и оборудования есть свои преимущества и недостатки. Сильными сторонами сильфонной подводки являются:

высококачественный нержавеющий материал изделия;
подводка не разрушается от гидроударов;
длительный срок эксплуатации ввиду надежности конструкции;

не боится резкого понижения температуры;
изготовлена из гигиенически чистого материала и не представляет угрозы здоровью;
сталь не является горючим материалом;
способна подавать воду температурой до 250 градусов по Цельсию.

К сожалению, даже такой универсальный материал имеет свои недостатки:

течение воды внутри гофрированного металла создает ощутимый шум, особенно при включении нескольких потребителей воды;
сильфон не так гибок, как резиновый или резинометаллический шланг;
высокая стоимость подводки.

Нарастающего шума и вибрации можно избежать при использовании шлангов большего диаметра либо с рукавом из пластика.

На что обратить внимание при покупке изделия

Приобретать шланг для подводки нужно, исходя из его целевого назначения, условий использования. Следует знать температуру воды и рабочее давление в системе.

Назначение изделия легко определить по цвету нитей в оплетке; если присутствует и синий, и красный цвет — такой шланг считается универсальным

В маркировке применяются вплетенные в оплетку цветные ленты:

красная – для гибкой подводки для горячей воды;
синяя – для холодной;
красная и синяя – универсального назначения.

На подводках ненадлежащего качества маркировок, по обыкновению, нет.

На этикетке гибкой подводки для воды нанесены технические характеристики. Вес шланга в руке должен ощущаться, чрезмерная легкость свидетельствует о некачественности материалов. Изделие с алюминиевой оплеткой может быстро обрасти конденсатом. Армировка окислится и разрушится, потребуется замена соединения.

Особого внимания заслуживают штуцеры. Пластиковые проработают недолго. Штуцер должен быть хорошо опрессован с захватом оплетки, с гильзой из нержавеющей стали и вставленной до конца трубкой. Иначе конструкция может попросту отвалиться. Качественные накидные гайки не могут быть слишком легкими и тонкими, чтобы не растрескались резиновые уплотнители и не образовалась протечка.

Сильфонная

Более надежными и долговечными являются сильфонные шланги. Их делают в виде чередующихся колец разного диаметра из нержавеющей стали. При производстве заготовку выборочно обжимают, после чего она получает форму гофры, обеспечивающую высокую гибкость. Стоимость такого шланга значительно выше.

Подводка выпускается двух типов:

с фиксированной длиной;
складная.

Первая не растягивается и имеет определенный размер: 20, 30, 40, 50, 60, 70 и 80 см. Для второй указывается диапазон минимальных и максимальных значений: 140–250, 200–355 мм и др. Сильно увлекаться растягиванием не рекомендуется, поскольку это влияет на срок эксплуатации изделия.

Как выбрать гибкую подводку.

При покупке гибкой подводки лучше обратить внимание на изделия широко известных брендов. Так как при покупке малоизвестных подводок можно столкнуться с рядом проблем. Характеристики температуры и давления обязаны точно совпадать с параметрами прописанными в инструкции производителя подводки и на этикетке.
Понимать в каких условиях будет эксплуатироваться подводка и только затем выбирать материал оплётки

Характеристики температуры и давления обязаны точно совпадать с параметрами прописанными в инструкции производителя подводки и на этикетке.
Понимать в каких условиях будет эксплуатироваться подводка и только затем выбирать материал оплётки

Это особенно важно при подключении стиральной машины или смесителей.
Оценить вес выбираемой подводки. Если изделие слишком лёгкое, то скорее всего при его производстве применялись к использованию материалы невысокого качества. Либо в процессе производства применялся алюминий.
В подводке должны полностью отсутствовать неприятные запахи

При их присутствии есть значительная вероятность, что в процессе производства применялась техническая резина, весьма опасна при её воздействии.
Проверить эластичность выбранной подводки. Малая эластичность подразумевает то, что трубки скорее всего быстро лопнут при установке или когда изделие уже будет использоваться.
Внимательно осмотреть штуцеры. На них должны абсолютно отсутствовать дефекты. Лучший материал для их изготовления — никелированная латунь и нержавейка. Не следует брать алюминиевые штуцеры. Так же пластиковые штуцера не рекомендуются к использованию.
Проверить соответствие внутренней или наружной резьбы подводки с отверстиями подсоединяемого изделия. Диаметр резьбы составляет от 0,5 до 1,5 дюйма.
Диаметр подводки для мойки, душевой кабины и раковины следует выбирать более 10 мм.
Идеальной длиной для подводки считается та, когда не образуется провисаний или напряжения после её подключения в систему.

Либо в процессе производства применялся алюминий.
В подводке должны полностью отсутствовать неприятные запахи. При их присутствии есть значительная вероятность, что в процессе производства применялась техническая резина, весьма опасна при её воздействии.
Проверить эластичность выбранной подводки. Малая эластичность подразумевает то, что трубки скорее всего быстро лопнут при установке или когда изделие уже будет использоваться.
Внимательно осмотреть штуцеры. На них должны абсолютно отсутствовать дефекты. Лучший материал для их изготовления — никелированная латунь и нержавейка. Не следует брать алюминиевые штуцеры. Так же пластиковые штуцера не рекомендуются к использованию.
Проверить соответствие внутренней или наружной резьбы подводки с отверстиями подсоединяемого изделия. Диаметр резьбы составляет от 0,5 до 1,5 дюйма.
Диаметр подводки для мойки, душевой кабины и раковины следует выбирать более 10 мм.
Идеальной длиной для подводки считается та, когда не образуется провисаний или напряжения после её подключения в систему.

Критерий 2. Оплетка

Другой важной частью конструкции подводки является металлическая оплетка. Ее предназначение — придать повышенную прочность и защитить мягкий шланг от механических повреждений и гидроудара

Рубашка изготавливается из нержавеющих стальных нитей. Оплетка подводки из средней ценовой категории служит около 8 лет. Но в большинстве случаев за этот срок меняют смеситель и за одно – подводку. Металлическая рубашка из нержавеющих стальных нитей может выдержать давление воды в 10 атм и температуру до +950. Указанные характеристики являются рабочими, в пиковой нагрузке подводка выдерживает более высокие давление и температуру.
Также оплетка может состоять из алюминиевых нитей. Подводки с таким типом защитной рубашки служат не так долго, как аналоги с защитой из нержавейки. Оплетка сохраняет свою надежность на протяжении 3-4 лет и выдерживает давление до 5 атм. Алюминиевые нити чувствительны к конденсату, которые приводят к окислению и разрушению металла. При покупке определить алюминиевую оплетку легко — надо потереть ее рукой и на коже останется след от алюминия.
Третий тип защитной рубашки производят из оцинкованной проволоки. Этот вид оплетки самый ненадежный и используется в бюджетных подводках. Его максимальное рабочее давление – 3 атм. Срок службы – не более 2 лет. Подводку с оцинкованной рубашкой обычно используют, как временную.

В продаже иногда встречаются дорогие, усиленные подводки. Их оплетка изготавливается из нейлоновых или нержавеющих нитей. Такая рубашка свободно выдерживает давление в 20 а) и температуру до 1100. А срок службы составляет 15 лет минимум.

Плюсы

К положительным сторонам, которыми обладает гибкая подводка, можно отнести:

Безопасность в процессе эксплуатации;
Надежная служба изделия при его высоком качестве;
Гибкой системой удобно пользоваться, она намного практичнее жесткого аналога;
Служит достаточно долго;
Легко монтируется и демонтируется со смесителя. По сути, для этого потребуется лишь пара инструментов;
Собственно, изделие гибкое, а потому позволяет проводить с ним различные манипуляции — перемещать по разным сторонам от смесителя, не опасаясь повреждений;
Гибкие шланги легко спрятать при монтаже встраиваемых смесителей. Расположив их в специальном боксе внутри стены. Это позволяет сделать интерьер более органичным, спрятать лишние элементы.

Как самостоятельно определить диаметр гибкой подводки и на что еще обратить внимание при покупке

При покупке сантехники нужно обращать внимание на каждую мелочь

Небольшая неосторожность во время монтажа или стремление сэкономить повлечет за собой материальные потери и испорченные нервы. Гибкая подводка – это не только быстрый и удобный способ подключения смесителей, но также одна из частых причин бытовых потопов. Чтобы избежать в дальнейшем неприятных последствий, следует выбирать качественную подводку

Чтобы избежать в дальнейшем неприятных последствий, следует выбирать качественную подводку

Гибкая подводка – это не только быстрый и удобный способ подключения смесителей, но также одна из частых причин бытовых потопов. Чтобы избежать в дальнейшем неприятных последствий, следует выбирать качественную подводку.

Ниже приведем несколько советов по выбору гибкой подводки к смесителю.

Внимательно прочитайте описание товара на этикетке. Все характеристики должны соответствовать вашим предпочтениям и подходить к устанавливаемому устройству.
Диаметр гибкой подводки должен быть указан в паспорте изделия. Не забывайте, что соотношение дюймов и миллиметров должно быть следующим: 15 мм (1/2 дюйма), 20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма), 40 мм (1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма).
Если подводка слишком легкая, то это говорит о применении алюминия в оплетке, а штуцеры изготовлены из низкокачественного металла. Такие элементы обычно служат недолго.
Один из недопустимых вариантов – это изготовление штуцера из пластика. Выбирать такое изделие не советуем ни при каких условиях.
Гибкость подводки должна соответствовать своему названию. Слишком жесткая оплетка может быстро растрескаться и лопнуть в любую минуту.

Соединение гибких шлангов

Все шланги гибкой подводки оснащены концевыми гайками или штуцерами — фитингами. Существует два варианта фитингов для подсоединения:

Гайка ‐ штуцер
Гайка ‐ гайка

Длинный и короткий штуцер при подключении смесителя.

Обратите внимание на длину штуцеров, она бывает разная, с длинным и коротким штуцером. Это нужно для того, чтобы можно было подключить два шланга к смесителю, в случае маленького осевого расстояния между посадочными местами смесителя, менее 12 мм

Это позволит развести между собой грани двух штуцеров по высоте. Если же осевое расстояние более 12 мм, можно устанавливать одинаковые по длине штуцера.

Гибкий шланг подводки воды с угловым подключением.

Угловое подключение служит для экономии места или для подключения водопотребителя в труднодоступном месте.Угловое подключение бывает только гайка ‐ гайка, с вариацией внутренняя резьба ‐ наружная резьба.

К слову, обозначения выглядят так:

Внутренняя резьба ‐ ВР
Наружная резьба ‐ НР
Длинный штуцер ‐ ШД
Короткий штуцер ‐ ШК

При подсоединении сильфонной подводки обязательно наличие стопорного кольца и прокладки из паронита, меди или фторсодержащего полимера.

Разновидности гибкой подводки

В сантехнике использую два вида подводки – армированную и сильфонную. Первая состоит из мягкого эластичного шланга, обмотанного армированной оплеткой для защиты от механических повреждений. На концах трубы установлены специальные соединительные элементы, именуемые фитингами. Данное изделие имеет сложную структуру. Внутренняя его часть изготавливается из этиленпропиленового каучука или сшитого полиэтилена. Снаружи материал покрывают металлической нитью, сделанной из нержавейки, реже из алюминия. Для систем с повышенным давлением воды изготавливают оплетку из нейлона.

Также в продаже все чаще встречаются дешевые гибкие подводки с оплеткой, изготовленной из оцинкованного металла. Специалисты не рекомендуют использовать такие шланги, поскольку такое изделие может не выдержать нагрузки и дать течь в любой момент.
