Рекуператор для частного дома: все плюсы и минусы

Критерии выбора

Для того чтобы не допустить ошибки при выборе, следует обращать внимание на рекомендации и советы специалистов, в том числе:

1. Наличие дополнительного источника нагрева для защиты от обмерзания и поддержания КПД в холодное время года. Как правило, до -10⁰С оборудование работает стабильно, но при сильных морозах возможны сбои.
2. Толщина корпуса и материал изготовления каркаса с наличием мостиков холода, которые должны выдерживать снижения наружной температуры без дополнительной изоляции.
3. Массогабаритные показатели должны соответствовать помещению для монтажа.
4. Учёт свободного напора вентилятора, соответствующего объёму вентилируемого помещения.
5. Оборудование системами автоматики и возможность подключения дополнительных опций, которые с повышением комфорта при эксплуатации оборудования снижают издержки.
6. В качестве основного расчётного параметра производительности принимается объём воздуха, поступающий в помещение за один час. Согласно санитарным нормам, значение должно соответствовать одному крату общего объёма обслуживаемых помещений (кухня, спальня, гостиная) или 60 кв. для взрослого человека.
7. Напор вентилятора должен обеспечивать прокачку всей вентиляционной системы дома.
8. Уровень шумности не может нарушать комфорт пребывания в помещении и зависит от материала изготовления и толщины корпуса, мощности вентилятора и прочих параметров.

Таким образом, выбирая приточно-вытяжную систему с рекуперацией следует рассматривать её как климатический комплекс для поддержания расхода воздуха, температуры и влажности в заданном режиме. При этом оснащение дополнительными нагревателями, охладителями, увлажнителями и прочими осушителями становится объективной необходимостью. Все это должно минимизировать человеческого участие в процессе управления и повысить качество микроклимата в помещении.

Виды рекуператоров

Рекуператоры классифицируются в зависимости от конструктивного исполнения и предназначения, а именно:

1. По типу движения теплоносителя (воздуха) – прямоток или противоток.

2. По конструктивному исполнению и принципу действия теплообменника:

роторный рекуператор

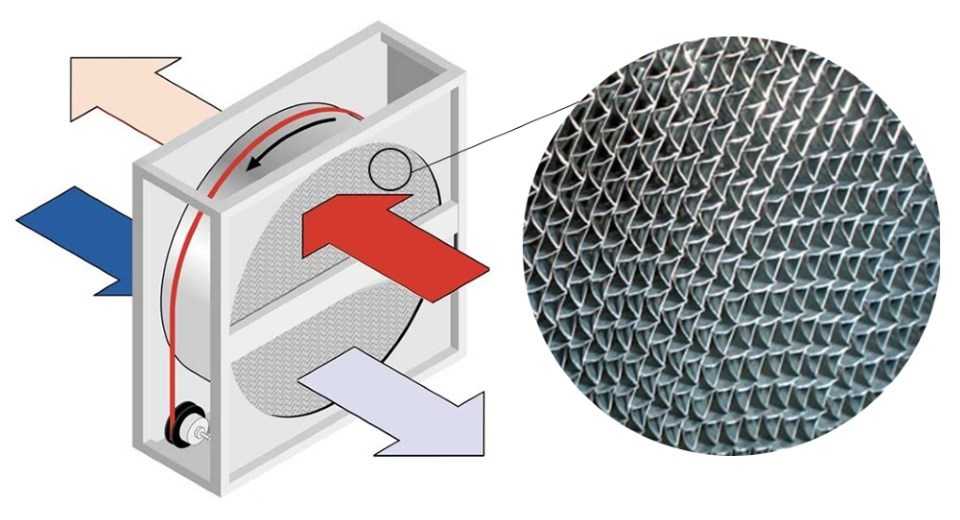

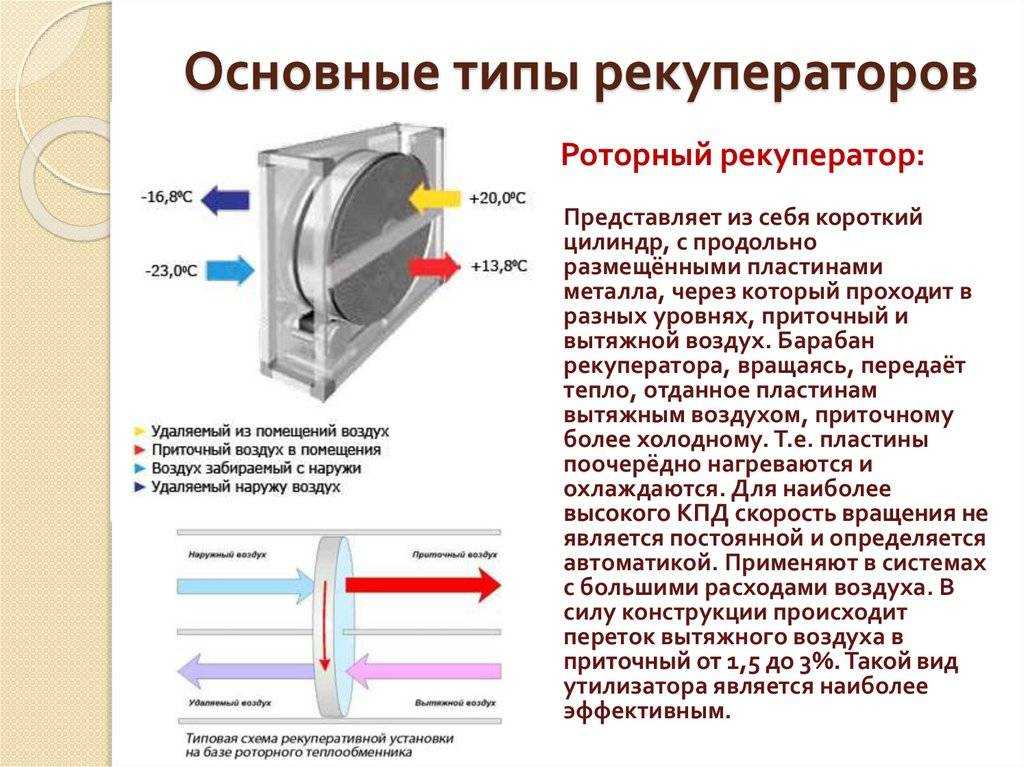

Этот тип рекуператора представляет собой закрытый корпус с установленным внутри него ротором (барабаном), приводимым в действие электромотором.

Ротор вращается с определённой скоростью и попеременно оказывается в зоне действия тёплого или холодного воздушного потока.

Таким образом, пластины ротора циклически то нагреваются, то остывают.

В результате накопленное тепло передаётся поступающему холодному уличному воздуху.

К главным недостаткам рекуператора роторного типа относятся:

• сложная конструкция, состоящая из электромотора, ротора, приводного ремня и системы воздуховодов;
• повышенный уровень шума;
• наличие подвижных частей снижает надёжность системы и приводит к необходимости более частого технического обслуживания.
• пластинчатый рекуператор

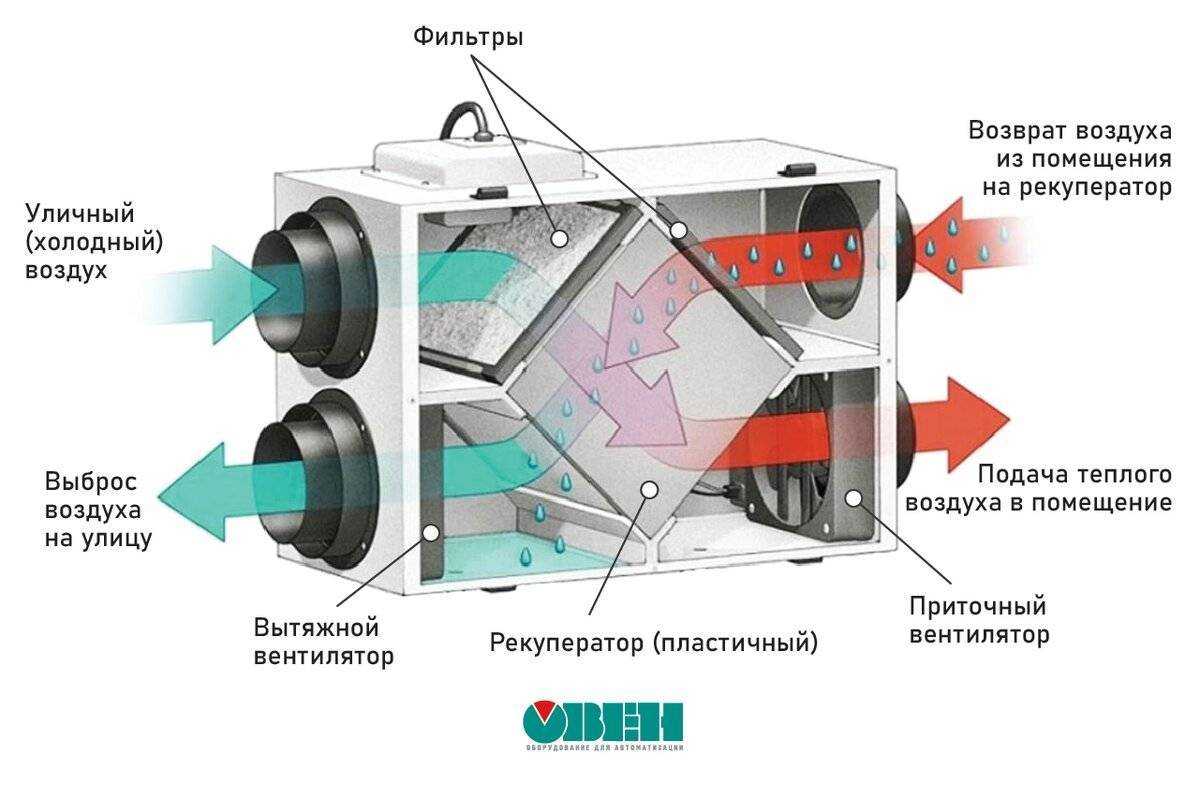

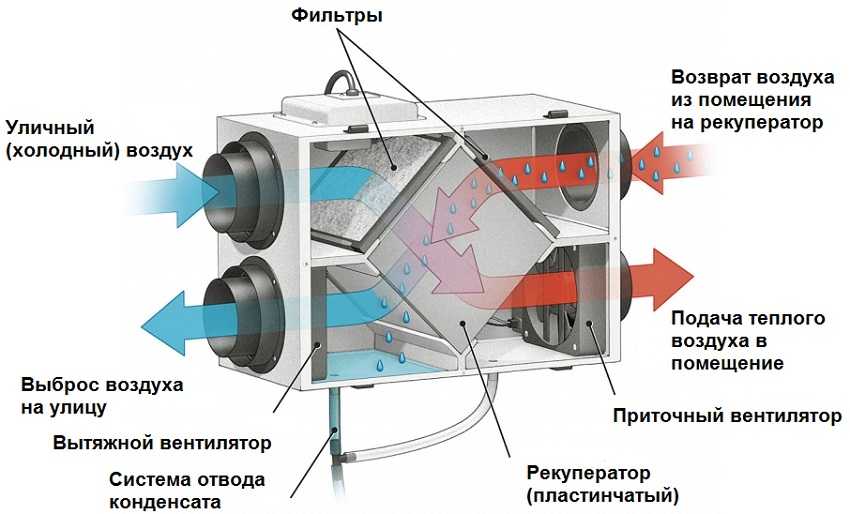

Пластинчатый рекуператор представляет собой теплообменник (кассету), состоящий из множества тонких пластин, соединённых друг с другом с небольшим зазором.

Тёплый воздух, проходя через кассету, нагревает пластины, которые в свою очередь – за счёт быстрого теплообмена, передают энергию холодному потоку.

Среди плюсов пластинчатого рекуператора можно выделить:

• невысокую стоимость;
• компактные размеры;
• простоту устройства;
• отсутствие подвижных частей.

У рекуператора этого типа при низкой температуре, из-за образования конденсата, происходит обмерзание пластин теплообменника.

Несмотря на существенный недостаток, этот тип рекуператора является наиболее распространённым при самостоятельном конструировании.

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C_p * ρ_(в-ха) * (t_вн-t_ср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

1. Нагрев приточного воздуха электрическим нагревателем;
2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц₁=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N_{(эл.нагр)} = Q – Q_рек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц₂ = S * 24 * N_{(эл.нагр)} * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:S_г.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q_(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц₃ = S_(г.в.)  *  Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель	Электрический нагреватель+ рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Способ самостоятельного изготовления рекуператора

Каждый, кто знаком с инструментами, легко может самостоятельно сконструировать рабочий рекуператор воздуха. Процесс состоит из следующих шагов:

Рекуператор изготавливаем своими руками для вентиляции квартиры

1. В стене делается отверстие для воздуховода. Диаметр напрямую зависит от размера корпуса.
2. Листы оцинкованной стали болгаркой нарезаются на пластины 20×30 см. Всего понадобится около 3 кв.м. материала.
3. По периметру пластин наносится теплоизоляционный материал как пробковый, деревянный и др. Высота теплоизоляции должна составлять от 4 мм.
4. Пластины укладываются друг на друга. Стыки нужно заделать нейтральным герметиком.
5. Устройство корпуса. Размер корпуса должен позволять поместить внутрь систему пластин из стали. В стенках корпуса делают 2 отверстия под пластмассовые фланцы. Размер фланцев соответствует размеру воздуховодов. Стыки заделываются герметиком.
6. Система из стали устанавливается в корпус.
7. Внешние стенки корпуса обшиваются термоизоляцией как стекловата или пенополистирол.
8. Для безопасности и эстетичности рекуператор лучше поместить в короб из дерева или пластмассы.

Сборка рекуператора самостоятельно в целом не сложная задача

Чтобы рекуператор был максимально эффективен, и не требовал лишних затрат, выбирать его нужно, опираясь на площадь помещения. Но монтаж оборудования также немало влияет на функциональность, поэтому установку следует проводить по инструкции, ведь эффективный рекуператор не только делает воздух в квартире очищенным, но и позволяет экономить на отоплении.

Разновидности и особенности рекуператоров для частного дома

Теплообменник в пластинчатом рекуператоре имеет вид металлических пластин

Стандартный рекуператор для частного дома состоит из основы с патрубками, вмонтированными вентиляторами, теплообменными кассетами и фильтрами. Если в нем находится единственный тепловой обменник, приточный и вытяжной воздух внутри будет обмениваться теплом сквозь тонкие стенки. При наличии двойного теплового обменника в первом вытяжной поток отдает энергию промежуточному носителю, во втором — промежуточный передает его приточному. Чтобы выбрать подходящий вариант, нужно знать, по какому принципу работает каждый из четырех видов приборов.

Пластинчатый

Пластинчатые приборы используют в приточно-вытяжных системах моноблочного типа. Это устройства, в основе которых лежит пластинчатый тепловой обменник без движущихся частей, воздух перемещается по его каналам во время работы, потоки чередуются между собой. Выходной и входной потоки ограждены пластинами их алюминия, через которые осуществляется нагрев. Такие приборы сконструированы с целью максимизировать площадь контакта с потоками. Именно за счет этого эффективность теплообмена и рекуперации тепла в них находится на высоком уровне.

Роторный

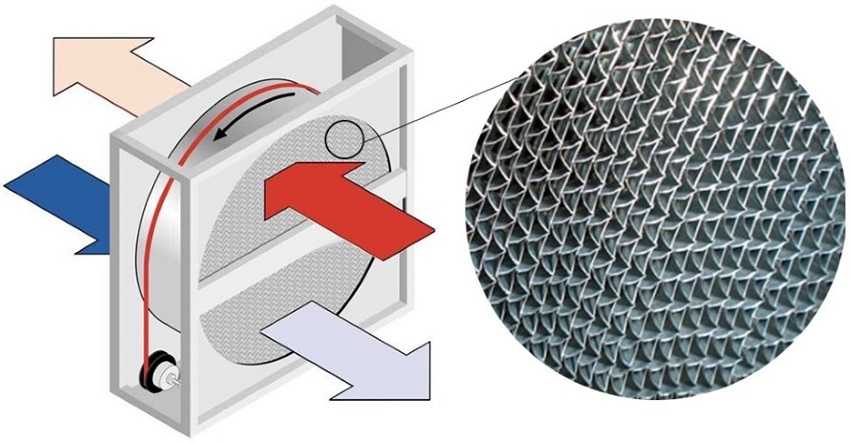

Роторный рекуператор

Роторные приборы считаются наиболее эффективными по сравнению с аналогами. Их конструкция представляет собой колесо либо ротор, вращательная ось которого соответствует движениям воздуха по линиям. Половина такого колеса расположена на участке вытяжного потока, а вторая половина находится в области приточного потока. Сам ротор состоит из пластинок, скрепленных друг с другом, через них воздух свободно проходит во время работы. Воздушный роторный рекуператор вначале вступает в контакт с вытяжным потоком, нагревающим колесо. После его часть поступает в область приточного потока, там она нагревается и передает полученное тепло. Затем часть колеса снова оказывается в зоне вытяжного воздуха, цикл закрывается.

Водяной

Обычный водяной рекуператор воздуха подходящий для частного дома, работает на воде, используемой с целью передачи тепла. Принцип его функционирования можно сравнить с работой котла, замененного на тепловой обменник и встроенного в вытяжку. В роли радиатора в этом приборе выступает специальный элемент, предназначенный для входящего потока снаружи. Вода нагревается в тепловом обменнике и отдает тепло в дополнительном элементе. Такие рекуператоры считаются недостаточно энергоэффективными, но при этом стоят дешевле мощных аналогов и работают по простой схеме.

Для крыши

Рекуператор для крыши в схеме общей вентиляции дома

Приборы вентиляции для крыш используют с целью фильтрации, прогрева и подачи воздуха внутрь объекта. Температура воздушных потоков в них регулируется за счет охладительного элемента либо канального нагревателя. Поток воздуха проходит частично или полностью сквозь пластины прибора. Подобные системы ставят на перекрытиях кровли при помощи проделанных в крышах отверстий. Рекуператоры этого типа помогают забирать переработанный воздух, собранный под потолком, и выталкивают его в атмосферу, передавая тепло входящему потоку. Воздух подается под потолок или направляется в основную зону.

Прибор для крыши также может быть частью общей вентиляционной схемы, в таких ситуациях его указывают в чертежах. Это устройство отличается простотой в обслуживании и представлено в нескольких вариантах. Они различаются по мощности и измеряются объемом проходящего сквозь них воздуха. В основе прибора лежит конструкция каркасно-панельного типа, сделанная из профилей алюминия с толщиной листов до 0,2 мм. Стенки его основы дополняют минеральной ватой для изоляции, также такие рекуператоры укомплектовываются водяными, газовыми и электрическими секциями.

Рекуператор: нужен или нет

Мы уже обсудили, как подобрать рекуператор воздуха и установить его, а вот о главном так и не поговорили. Зачем нужен такой прибор? Главный ответ – это чтобы не открывать окна и в доме был свежий воздух. Для больших городов это удобно, так как вместе с воздухом из форточки в помещение попадает пыль, выхлопные газы автомобилей и шум. В этом плане рекуператор очень даже полезная вещь, а как же экономия?

Скажем прямо, она немного преувеличена. Давайте смотреть на все реально, заявленный КПД, к примеру, 55% снижает на половину теплопотери через воздухообмен. Потери через стены и перекрытия не в счёт, так как рекуператор на них никак не влияет. Допустим, воздухообмен 200 м. куб в час – это по СНИПу для дома в 70 м. кв. Чтобы нагреть такой объём воздуха потребуется около 10 кВт тепловой енергии, а это 1,05 м.куб газа. Экономия в 50% сохранит 0,5 м. куб газа в час. Кубометр газа в Москве стоит 6 рублей, значит, рекуператор экономит 3 рубля в час, что в сутки составит 72 рубля (1 доллар).

Стоимость достойного рекуператора, который реально будет работать, стартует от 1 тыс. долларов – это самый простой и дешевый, а так до 3 тыс. долларов. При экономии 1 доллар в день аппарат окупится через 3 года, а если более дорогой прибор, то через 8 лет. При этом мы не посчитали затраты электроэнергии для вентиляторов, хоть мелочь, но тоже деньги тянет. В итоге, стоит ли вкладывать от 1 до 3 тыс. долларов, чтобы отбить свои деньги через 3–8 лет? Наверное, проще за газ платить.

Сделано с умом

Задумка сделать пластинчатый рекуператор воздуха своими руками начинается с вопросов: какого размера он должен быть и как рассчитать КПД. Формулы для расчёта довольно сложны, поэтому рекуператор характеризуется объёмом воздуха, который он способен пропустить за 1 час.

Для того чтобы обеспечить КПД 50-60% площадь пластин должна составлять около 3,5 м2. Производительность – 150 м3/час.

Если разделить этот объём на высоту помещений, то мы узнаем площадь комнат, в которых наш рекуператор будет без устали менять воздух. В нашем случае это 62 м2. Как уже упоминалось, нормы требуют, чтобы воздух менялся каждые 2 часа. За это время приточный рекуператор с указанной площадью пластин теплообменника заменить воздушный объём на площади 124 м2.

Как увеличить КПД

Аккуратная сборка и внимание к деталям при создании самодельного утилизатора тепла позволят достичь неплохих показателей эффективности. Однако собранный рекуператор воздуха своими руками можно существенно улучшить и повысить его КПД

Для этого при расчетах конструкции и воплощении ее необходимо предусмотреть следующие нюансы:

1. Максимальная герметизация устройства;
2. Использование качественных теплоизолирующих материалов;
3. Увеличить размеры рекуператора, площадь теплообменной поверхности. Так уменьшится скорость проходимого воздуха через устройство, а соответственно позволит ему лучше прогреться или остыть;
4. Использование гофрированных пластин или пластин с выштамповками, что существенно увеличит площадь теплообменной поверхности при сохранении общего объема устройства;
5. Увеличение объема вытяжки по сравнению с притоком. Так, больший объем выходящего воздуха лучше передаст тепло меньшему объему входящего.

Рекуператор воздуха своими руками – это простой, доступный, дешевый и действенный способ экономить дорогостоящую тепловую энергию и эффективно расходовать невосполнимые природные ресурсы.

Расчет рекуператора

Чтобы правильно подобрать и рассчитать рекуператор, нужно иметь достаточно данных о параметрах потоков, между которыми предстоит теплообмен. Во первых нужно знать какую среду вы удаляете ( есть ли агрессивные вещества, пыль или другие загрязнения и другое). Это поможет определить необходимый тип рекуператора. И конечно же нужно знать теплофизические свойства нагреваемого и охлаждаемого потоков, дабы легко произвести расчеты. И самое главное устанавливают нужную тепературу на входе в рекуператор и на выходе, допустимые аэродинамические потери давления.

Расчет рекуператора происходит в 2 этапа:

Надеемся наша статья была вам полезной и вы воспользуетесь изложенной информацией.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Т_п – Т_н) / (Т_в — Т_н)

В которой:

• Т_п – температура поступающего воздуха внутрь помещения;
• Т_н – температура наружного воздуха;
• Т_в – температура воздуха в помещении.

Максимальное значение КПД при штатной скорости потока воздуха и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше. В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

• Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
• Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Т_в – Т_н)

где Р (м3/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Виды рекуператоров и их преимущества и недостатки

Известно 5 основных видов рекуператоров воздуха:

• Пластинчатый;
• Роторный;
• С промежуточным теплоносителем;
• Камерный;
• Тепловые трубки.

Пластинчатый

Пластинчатый рекуператор характеризуется наличием пластиковых или металлических пластин. Отводимый и поступающий потоки проходят по разные стороны теплопроводящих пластин, не контактируя между собой.

В среднем КПД таких устройств составляет 55-75%. Положительной характеристикой можно считать отсутствие подвижных деталей. К недостаткам можно отнести образование конденсата, что нередко приводит к обмерзанию рекуперативного устройства.

Существуют пластинчатые рекуператоры с влагопроницаемыми пластинами, обеспечивающими отсутствие конденсата. КПД и принцип работы остаются неизменными, устранена вероятность обмерзания рекуператора, однако вместе с тем исключена и возможность использовать устройство для снижения уровня влажности в помещении.

Роторный

В роторном рекуператоре передача тепла осуществляется при помощи ротора, который вращается, находясь между приточным и вытяжным каналами. Данное устройство характеризуется высоким уровнем КПД (70-85%) и сниженным потреблением электроэнергии.

К недостаткам можно отнести незначительное смешивание потоков и, как результат, распространение запахов, большое количество сложной механики, что затрудняет процесс обслуживания. Роторные рекуператоры эффективно используются для осушения помещений, поэтому являются идеальным вариантом для установки в бассейнах.

Рекуператоры с промежуточным теплоносителем

В рекуператорах с промежуточным теплоносителем за передачу тепла отвечает вода или водно-гликолиевый раствор.

Отводимый воздух обеспечивает нагрев теплоносителя, который, в свою очередь, передает тепло поступающему воздушному потоку. Воздушные потоки не смешиваются, устройство характеризуется относительно невысоким КПД (40-55%), обычно, используется в производственных помещениях с большой площадью.

Камерные рекуператоры

Отличительной особенностью камерных рекуператоров является наличие заслонки, разделяющей камеру на две части. Высокий КПД (70-80%) достигается благодаря возможности изменения направления воздушного потока путем движения заслонки.

К недостаткам можно отнести небольшое смешивание потоков, передачу запахов и наличие подвижных деталей.
Тепловые трубки представляют собой, целую систему наполненных фреоном трубок, который испаряется при повышении температуры. В иной части трубок фреон охлаждается с образованием конденсата.

К достоинствам можно отнести исключение смешивания потоков и отсутствие подвижных частей. КПД достигает 65-70%.

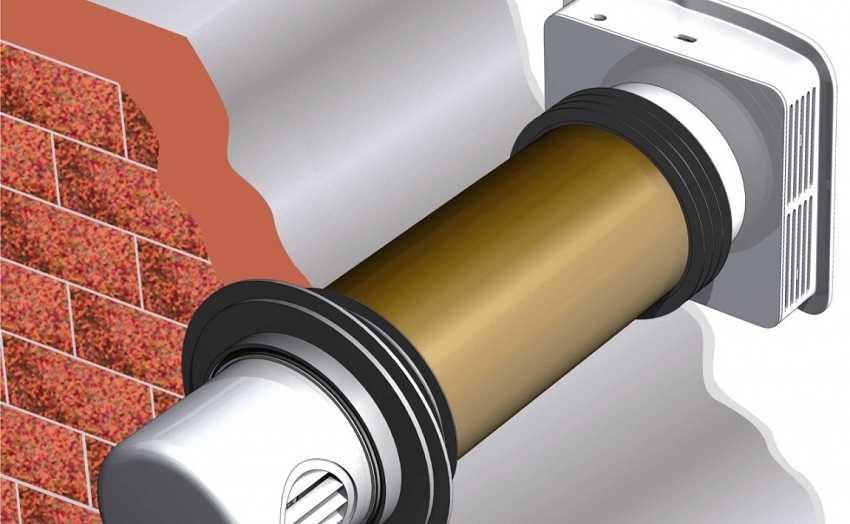

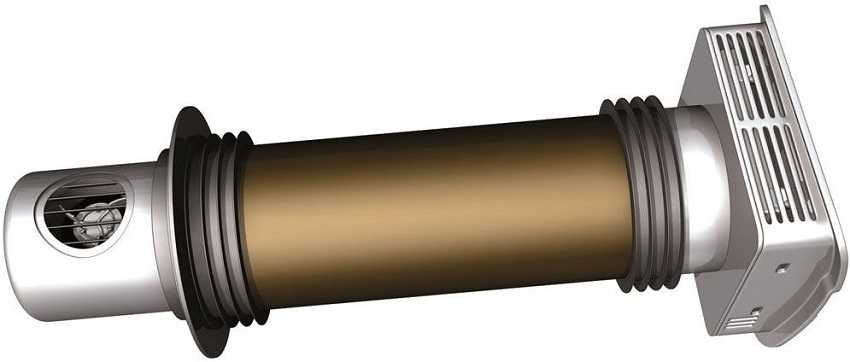

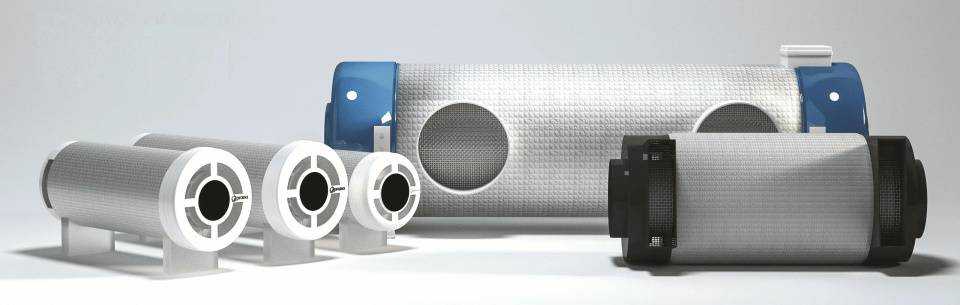

Нужно отметить, что раньше рекуперативные установки в силу своих значительных габаритов использовались исключительно на производстве, сейчас на строительном рынке представлены рекуператоры с небольшими размерами, которые можно успешно использовать даже в небольших домах и квартирах.

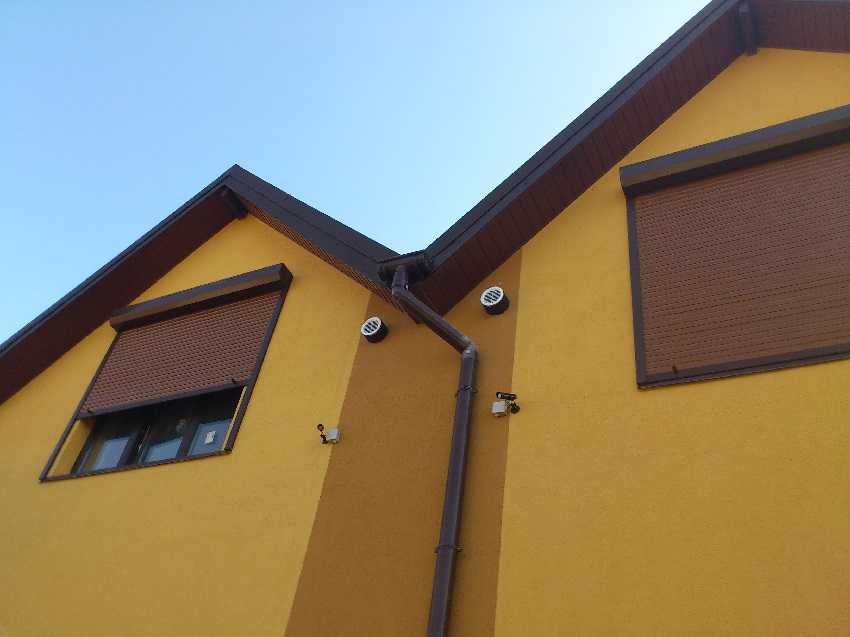

Главным достоинством рекуператоров является отсутствие потребности в устройстве воздуховодов. Однако этот фактор можно рассматривать и как недостаток, так как для эффективной работы требуется достаточное удаление между отводимым и приточным воздухом, в противном случае свежий воздух тут же вытягивается из помещения. Минимально допустимое расстояние между противоположными воздушными потоками должно составлять не менее 1,5-1,7 м.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

• простая конструкция без использования движущихся деталей;
• простой монтаж и быстрое обслуживание в ходе эксплуатации;
• КПД рекуператора до 65–70% в зависимости от условий;
• небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

• алюминиевые или стальные полые трубки диаметром 3–5 мм;
• пластиковый канал для вентиляции;
• пластиковый соединитель для воздуховода;
• оцинкованный металл или пластик размером 50×50 см;
• силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Преимущества приточно-вытяжных вентиляций с рекуперацией тепла

• Экономия средств. Самое очевидное преимущество многофункциональных вентиляционных систем – это значительное уменьшение затрат на отопление, вентиляцию и кондиционирования объекта. В сравнении с прямоточными вытяжными системами экономия уменьшение расходов может быть в 5 раз;
• Удобство управления. В современных моделях управление скоростью работы устройства может производиться дистанционно с помощью компьютера или мобильных устройств (планшета, смартфона);
• Низкий уровень шума при работе. Оснащение вентиляции специальными сэндвич-панелями на раме из алюминия обеспечивает уменьшение вибрации и подавление основной части шума при работе вентиляторов;
• Высокий уровень электрозащиты. В вентиляционных установках обеспечивается автоматическая защита от скачков напряжения, блокировки работы, потери фазы и перегрева оборудования.

Рекуператор для частного дома: виды и характеристики

Приточно-вытяжные рекуператоры могут иметь различные конструктивные особенности. Подобрать подходящий вариант поможет продавец-консультант в любом специализированном магазине теплотехнических устройств.

Рекуператор для дома

Существуют такие типы оборудования:

• пластинчатый;
• роторный;
• крышный;
• рециркуляционный водяной.

Все они предназначены для создания благоприятного климата в помещении, будь то квартира, большой особняк или загородный дом.

Статья по теме:

Пластинчатый

Является самым распространенным типом ввиду хорошей производительности, простоты эксплуатации и невысокой цены. Рекуператор данного вида представляет собой зафиксированные металлические пластины, обладающие большой удельной теплоемкостью и относительно малым весом. Пластины собраны в своеобразные кассеты, чем слегка напоминают пчелиный улей. Атмосферный воздух проходит через короб аппарата с кассетами и затем нагревается или охлаждается, в зависимости от зимнего или летнего времени года. Образующийся во время работы конденсат отводится через специально имеющийся дренажный отвод или канал.

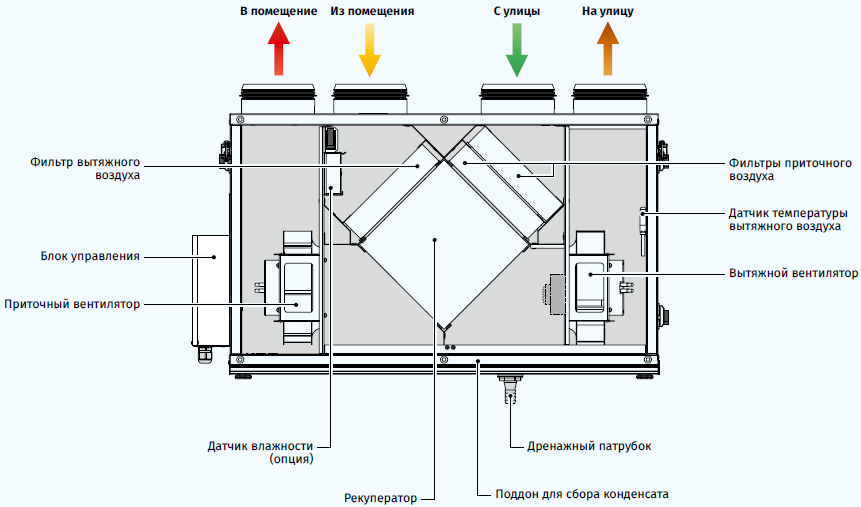

Устройство приточно-вытяжной установки пластинчатого рекуператора

Наряду с перечисленными достоинствами, система обладает определенным недостатком: образованием в коробе наледи, что особенно проявляется в осенне-зимний период.

Роторный

Рекуператор подобного типа осуществляет приток и отток воздушной струи за счет лопастей. Теплоэнергетическая система насчитывает от одного до двух приводных роторов, в зависимости от модели. Внешне установка похожа на цилиндрическую бочку с  барабаном. По мере откачки воздуха из помещения и нагревания цилиндрического короба, происходит забор атмосферной массы.

Преимущества данного аппарата:

• улучшенная эффективность;
• повышенный КПД;
• отсутствие конденсата, а, следовательно, и отводящих желобов;
• отсутствие наледи;

Роторный рекуператор

• не осушает воздух, что не требует дополнительного увлажнения;
• регулировка количества подачи и забора воздуха за счет скорости вращения лопастей.

Вместе с тем существуют и минусы:

• увеличенное потребление электроэнергии;
• вращающиеся элементы изнашиваются быстрее, чем неподвижные;
• необходимость дополнительной вытяжки для предотвращения возможного смешивания входящих и отходящих воздушных масс.

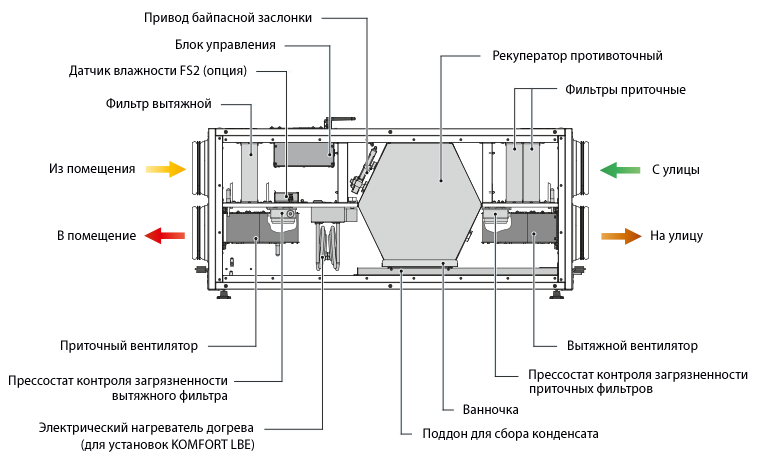

Рекуператоро размещается в блоке приточно-вытяжной вентиляции

Крышный

Данный рекуператор перерабатывает большие массы воздуха. Целесообразность его использования можно объяснить большим особняком, другим жилым или нежилым помещением. Принцип работы во многом схож с пластинчатым агрегатом, однако последний отличается от крышного меньшими размерами. Простота монтажа аппарата, невысокая стоимость обслуживания и эксплуатации сделали его незаменимым в вентиляционных устройствах магазинов, ремонтных мастерских, производственных площадей. Установка же подобного рекуператора на крыше, вообще исключает проникновение каких-либо звуков и шума в помещение.

Гликолевый рекуператор

Гликолевый (или рециркуляционный) регенеративный аппарат сочетает в себе качества пластинчатого и роторного теплотехнических устройств. Его основное отличие от предыдущих заключается в использовании промежуточного теплоносителя. Последним является водно-гликолевый раствор, состоящий из пропиленгликоля или этилена, разбавленного дистиллированной водой. Смесь обладает высокой теплоемкостью, позволяющей утилизировать большое количество тепла, сохраняет свои рабочие качества при минусовых температурах. В суровых низкотемпературных условиях возможна замена указанного теплоносителя на антифриз. Оборудование позволяет работать одновременно с несколькими вентиляционными каналами, рукавами или вытяжками.

Пластиковый рекуператор
